CITROEN C3 AIRCROSS 2019 Kasutusjuhend (in Estonian)

189

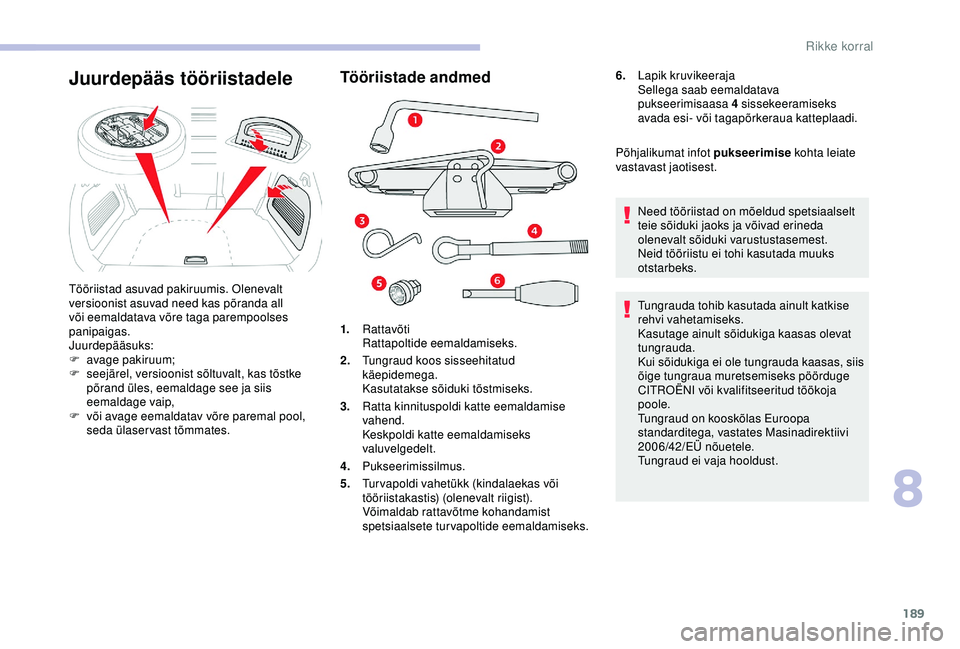

Tööriistade andmed
1.Rattavõti
Rattapoltide eemaldamiseks.
2. Tungraud koos sisseehitatud
käepidemega.
Kasutatakse sõiduki tõstmiseks.
3. Ratta kinnituspoldi katte eemaldamise
vahend.
Keskpoldi katte eemaldamiseks
valuvelgedelt.
4. Pukseerimissilmus.
5. Turvapoldi vahetükk (kindalaekas või
tööriistakastis) (olenevalt riigist).
Võimaldab rattavõtme kohandamist
spetsiaalsete turvapoltide eemaldamiseks. 6.
Lapik kruvikeeraja
Sellega saab eemaldatava
pukseerimisaasa 4 sissekeeramiseks
avada esi- või tagapõrkeraua katteplaadi.
Põhjalikumat infot pukseerimise kohta leiate
vastavast jaotisest.
Need tööriistad on mõeldud spetsiaalselt
teie sõiduki jaoks ja võivad erineda
olenevalt sõiduki varustustasemest.
Neid tööriistu ei tohi kasutada muuks
otstarbeks.
Tungrauda tohib kasutada ainult katkise
rehvi vahetamiseks.
Kasutage ainult sõidukiga kaasas olevat
tungrauda.
Kui sõidukiga ei ole tungrauda kaasas, siis
õige tungraua muretsemiseks pöörduge
CITROËNI või kvalifitseeritud töökoja
poole.
Tungraud on kooskõlas Euroopa
standarditega, vastates Masinadirektiivi
2006/42/EÜ nõuetele.
Tungraud ei vaja hooldust.
Juurdepääs tööriistadele
Tööriistad asuvad pakiruumis. Olenevalt
versioonist asuvad need kas põranda all
või eemaldatava võre taga parempoolses
panipaigas.
Juurdepääsuks:
F

a
vage pakiruum;
F

s
eejärel, versioonist sõltuvalt, kas tõstke
põrand üles, eemaldage see ja siis
eemaldage vaip,
F

v
õi avage eemaldatav võre paremal pool,
seda ülaservast tõmmates.
8
Rikke korral

190

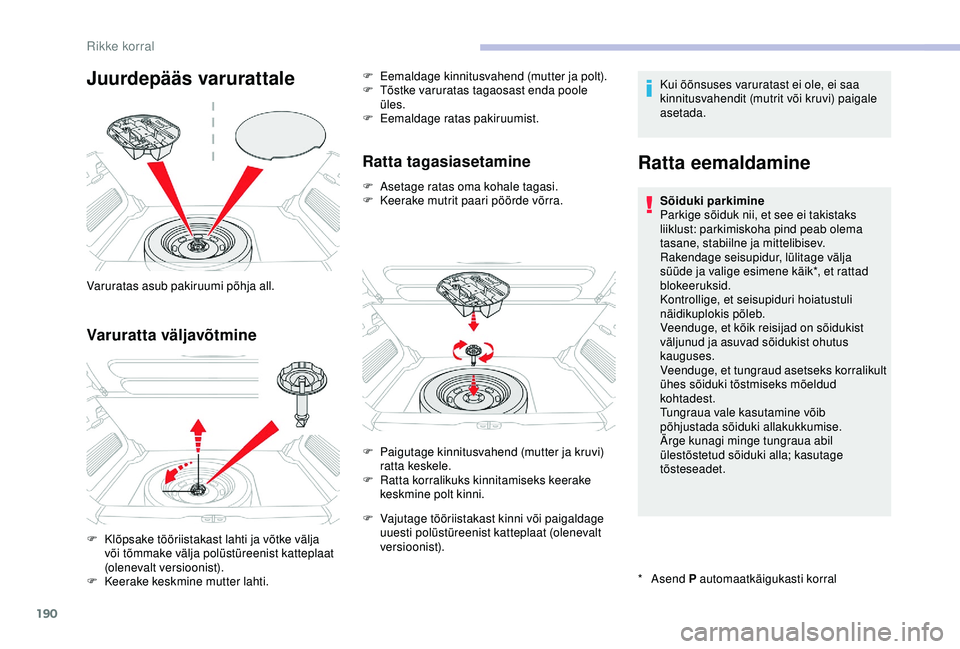

Juurdepääs varurattale
Varuratta väljavõtmine
Varuratas asub pakiruumi põhja all.
F
K
lõpsake tööriistakast lahti ja võtke välja
või tõmmake välja polüstüreenist katteplaat
(olenevalt versioonist).
F

K
eerake keskmine mutter lahti. F

E
emaldage kinnitusvahend (mutter ja polt).
F
T
õstke varuratas tagaosast enda poole
üles.
F
E
emaldage ratas pakiruumist.
Ratta tagasiasetamine
F Asetage ratas oma kohale tagasi.
F
K eerake mutrit paari pöörde võrra. Kui õõnsuses varuratast ei ole, ei saa
kinnitusvahendit (mutrit või kruvi) paigale
asetada.
Ratta eemaldamine
*
Asend P automaatkäigukasti korral
Sõiduki parkimine
Parkige sõiduk nii, et see ei takistaks
liiklust: parkimiskoha pind peab olema
tasane, stabiilne ja mittelibisev.
Rakendage seisupidur, lülitage välja
süüde ja valige esimene käik*, et rattad
blokeeruksid.
Kontrollige, et seisupiduri hoiatustuli
näidikuplokis põleb.
Veenduge, et kõik reisijad on sõidukist
väljunud ja asuvad sõidukist ohutus
kauguses.
Veenduge, et tungraud asetseks korralikult
ühes sõiduki tõstmiseks mõeldud
kohtadest.
Tungraua vale kasutamine võib
põhjustada sõiduki allakukkumise.
Ärge kunagi minge tungraua abil
ülestõstetud sõiduki alla; kasutage
tõsteseadet.
F

P

aigutage kinnitusvahend (mutter ja kruvi)
ratta keskele.
F

R

atta korralikuks kinnitamiseks keerake
keskmine polt kinni.
F

V

ajutage tööriistakast kinni või paigaldage
uuesti polüstüreenist katteplaat (olenevalt
versioonist).
Rikke korral

191
Veenduge, et tungraud oleks stabiilne.
Kui toetuspind on libe või puidust, võib
tungraud libiseda või kukkuda – see võib
tekitada kehavigastusi!
Asetage tungraud ainult sõiduki põhja
all asuvasse kohta A või B, veendudes,
et sõiduki toetuspind oleks tungraua pea
keskel. Vastasel juhul võib sõiduk viga
saada ja/või tungraud alla langeda –
vigastusoht!
F

A
setage tungraud 2 maapinnale ja
veenduge, et selle tald oleks püstloodis
esiosas asuva koha A või tagaosas asuva
koha B suhtes olenevalt sellest, kumb
vahetatavale rattale lähemal asub. F

K
ergitage sõidukit tungraua 2 abil seni, kuni
tungraua pea ulatub vastu kohta A või B ;
toetuskoht A või B peab asuma tungraua
pea keskkohas.
F

T
õstke sõidukit seni, kuni ratta ja maapinna
vahel on piisavalt ruumi varuratta (ter ve
rehviga) paigaldamiseks.

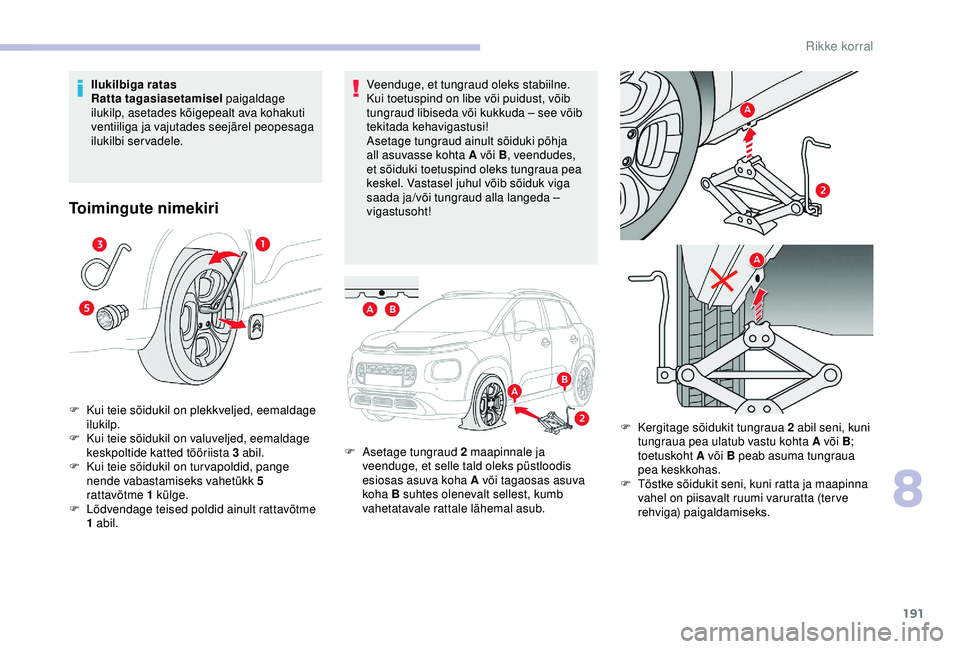

Ilukilbiga ratas
Ratta tagasiasetamisel
paigaldage
ilukilp, asetades kõigepealt ava kohakuti
ventiiliga ja vajutades seejärel peopesaga
ilukilbi servadele.
Toimingute nimekiri
F Kui teie sõidukil on plekkveljed, eemaldage ilukilp.
F

K
ui teie sõidukil on valuveljed, eemaldage
keskpoltide katted tööriista 3 abil.
F

K
ui teie sõidukil on tur vapoldid, pange
nende vabastamiseks vahetükk 5
rattavõtme 1 külge.
F

L
õdvendage teised poldid ainult rattavõtme
1 abil.
8
Rikke korral

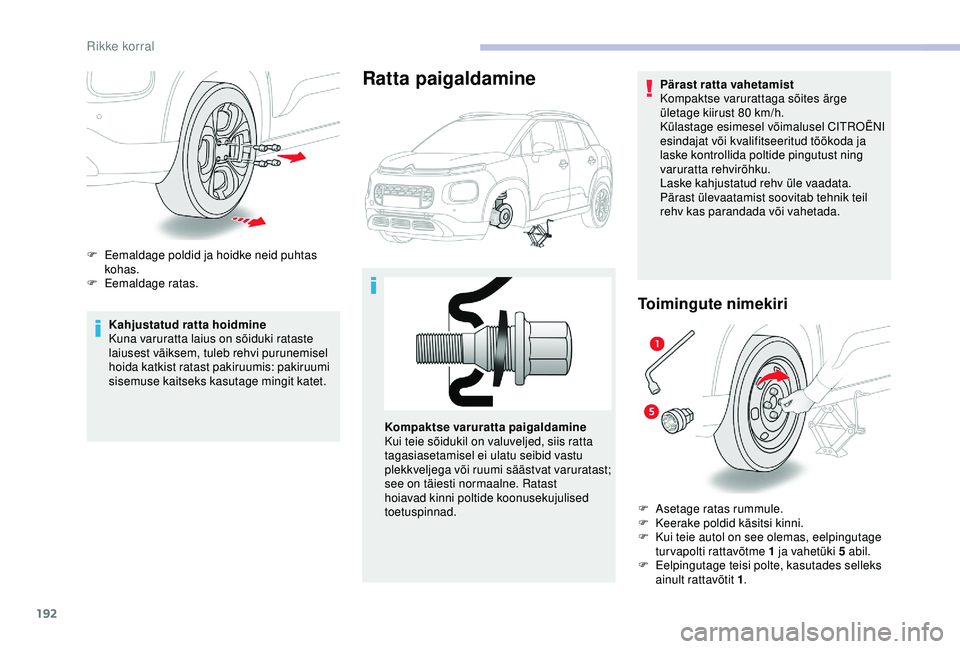

192
Kahjustatud ratta hoidmine
Kuna varuratta laius on sõiduki rataste
laiusest väiksem, tuleb rehvi purunemisel
hoida katkist ratast pakiruumis: pakiruumi
sisemuse kaitseks kasutage mingit katet.
F

E
emaldage poldid ja hoidke neid puhtas
kohas.
F

E
emaldage ratas.
Ratta paigaldaminePärast ratta vahetamist
Kompaktse varurattaga sõites ärge
ületage kiirust 80


km/h.
Külastage esimesel võimalusel CITROËNI
esindajat või kvalifitseeritud töökoda ja
laske kontrollida poltide pingutust ning
varuratta rehvirõhku.
Laske kahjustatud rehv üle vaadata.
Pärast ülevaatamist soovitab tehnik teil
rehv kas parandada või vahetada.
Toimingute nimekiri
Kompaktse varuratta paigaldamine
Kui teie sõidukil on valuveljed, siis ratta
tagasiasetamisel ei ulatu seibid vastu
plekkveljega või ruumi säästvat varuratast;
see on täiesti normaalne. Ratast
hoiavad kinni poltide koonusekujulised
toetuspinnad. F

A
setage ratas rummule.
F

K
eerake poldid käsitsi kinni.
F

K
ui teie autol on see olemas, eelpingutage
tur vapolti rattavõtme 1 ja vahetüki 5 abil.
F

E
elpingutage teisi polte, kasutades selleks
ainult rattavõtit 1 .
Rikke korral

193

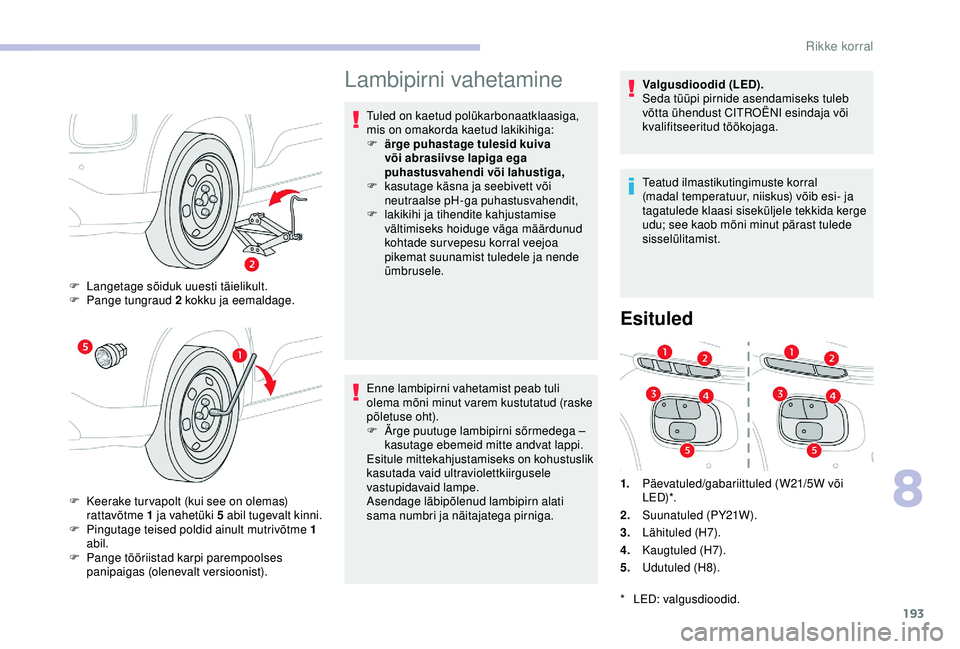

Lambipirni vahetamine
Tuled on kaetud polükarbonaatklaasiga,
mis on omakorda kaetud lakikihiga:
F
ä
rge puhastage tulesid kuiva
või abrasiivse lapiga ega
puhastusvahendi või lahustiga,
F

k
asutage käsna ja seebivett või
neutraalse pH-ga puhastusvahendit,
F

la
kikihi ja tihendite kahjustamise
vältimiseks hoiduge väga määrdunud
kohtade sur vepesu korral veejoa
pikemat suunamist tuledele ja nende
ümbrusele.
Enne lambipirni vahetamist peab tuli
olema mõni minut varem kustutatud (raske
põletuse oht).
F

Ä
rge puutuge lambipirni sõrmedega –
kasutage ebemeid mitte andvat lappi.
Esitule mittekahjustamiseks on kohustuslik
kasutada vaid ultraviolettkiirgusele
vastupidavaid lampe.
Asendage läbipõlenud lambipirn alati
sama numbri ja näitajatega pirniga. Valgusdioodid (LED).
Seda tüüpi pirnide asendamiseks tuleb
võtta ühendust CITROËNI esindaja või
kvalifitseeritud töökojaga.
Teatud ilmastikutingimuste korral
(madal temperatuur, niiskus) võib esi- ja
tagatulede klaasi siseküljele tekkida kerge
udu; see kaob mõni minut pärast tulede
sisselülitamist.
Esituled
* LED: valgusdioodid. 1.
Päevatuled/gabariittuled (W21/5W või
LED)*.
2. Suunatuled (PY21W).
3. Lähituled (H7).
4. Kaugtuled (H7).
5. Udutuled (H8).
F

K

eerake tur vapolt (kui see on olemas)
rattavõtme 1 ja vahetüki 5 abil tugevalt kinni.
F

P

ingutage teised poldid ainult mutrivõtme 1
abil.
F

P

ange tööriistad karpi parempoolses
panipaigas (olenevalt versioonist).
F

L

angetage sõiduk uuesti täielikult.
F

P

ange tungraud 2 kokku ja eemaldage.
8
Rikke korral

194

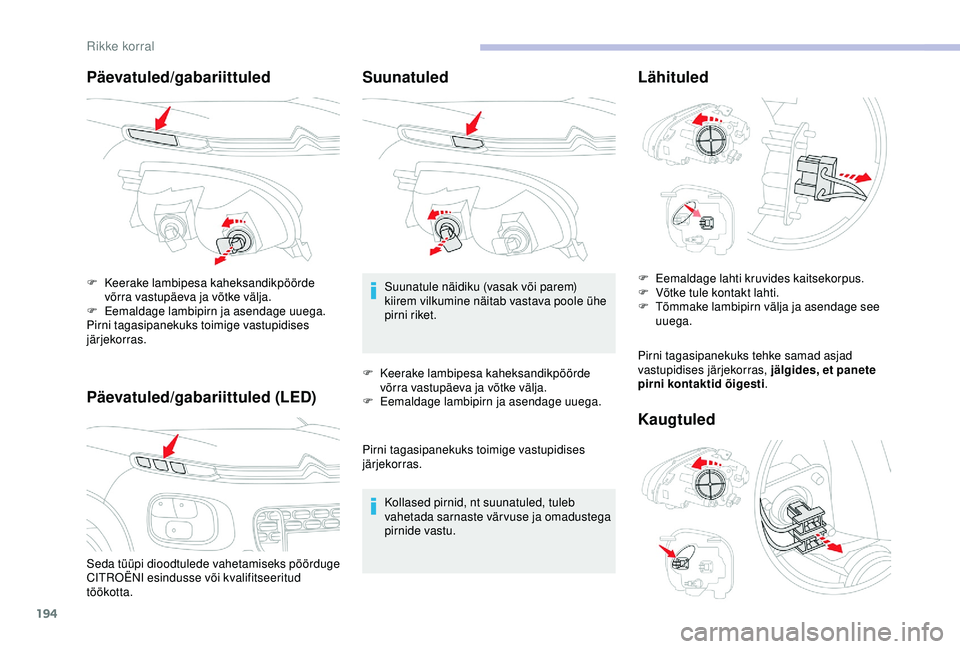

Päevatuled/gabariittuled
Päevatuled/gabariittuled (LED)
Seda tüüpi dioodtulede vahetamiseks pöörduge
CITROËNI esindusse või kvalifitseeritud
töökotta. F
K
eerake lambipesa kaheksandikpöörde
võrra vastupäeva ja võtke välja.
F
E
emaldage lambipirn ja asendage uuega.
Pirni tagasipanekuks toimige vastupidises
järjekorras.
Suunatuled
Suunatule näidiku (vasak või parem)
kiirem vilkumine näitab vastava poole ühe
pirni riket.
F

K
eerake lambipesa kaheksandikpöörde
võrra vastupäeva ja võtke välja.
F

E
emaldage lambipirn ja asendage uuega.
Pirni tagasipanekuks toimige vastupidises
järjekorras. Kollased pirnid, nt suunatuled, tuleb
vahetada sarnaste värvuse ja omadustega
pirnide vastu.
Lähituled
Pirni tagasipanekuks tehke samad asjad
vastupidises järjekorras, jälgides, et panete
pirni kontaktid õigesti .
F

E
emaldage lahti kruvides kaitsekorpus.
F
V
õtke tule kontakt lahti.
F
T
õmmake lambipirn välja ja asendage see
uuega.
Kaugtuled
Rikke korral

195

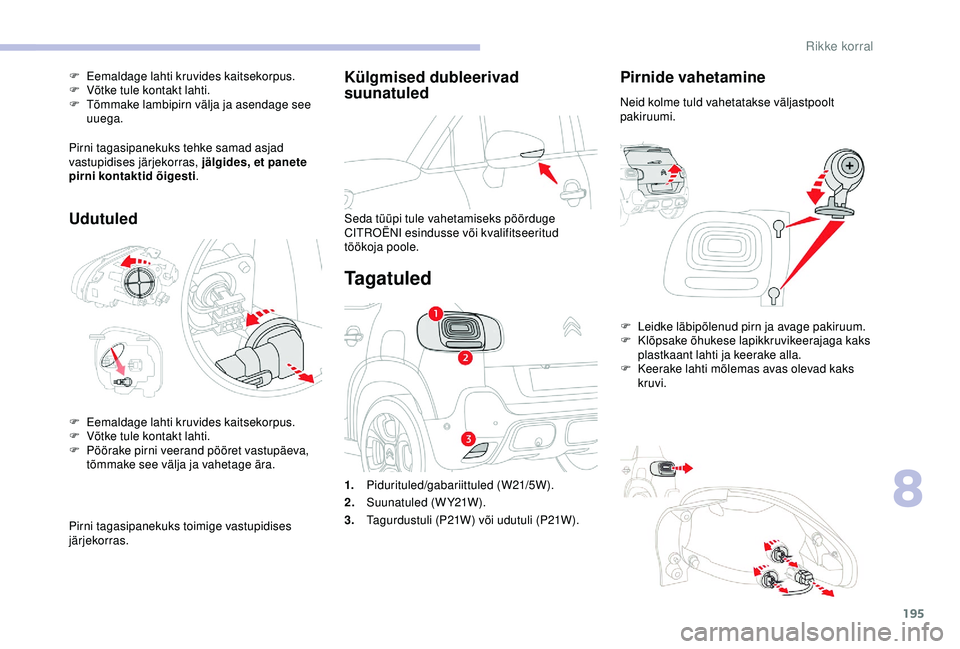

Külgmised dubleerivad
suunatuled
Seda tüüpi tule vahetamiseks pöörduge
CITROËNI esindusse või kvalifitseeritud
töökoja poole.
Ta g a t u l e d
Pirnide vahetamine
Neid kolme tuld vahetatakse väljastpoolt
pakiruumi.
1. Pidurituled/gabariittuled (W21/5W).
2. Suunatuled (W Y21W).
3. Tagurdustuli (P21W) või udutuli (P21W). F

L
eidke läbipõlenud pirn ja avage pakiruum.
F

K
lõpsake õhukese lapikkruvikeerajaga kaks
plastkaant lahti ja keerake alla.
F

K
eerake lahti mõlemas avas olevad kaks
kruvi.
F

E

emaldage lahti kruvides kaitsekorpus.
F
V
õtke tule kontakt lahti.
F
T
õmmake lambipirn välja ja asendage see
uuega.
Pirni tagasipanekuks tehke samad asjad
vastupidises järjekorras, jälgides, et panete
pirni kontaktid õigesti .
Udutuled
F Eemaldage lahti kruvides kaitsekorpus.
F
V õtke tule kontakt lahti.
F

P
öörake pirni veerand pööret vastupäeva,
tõmmake see välja ja vahetage ära.
Pirni tagasipanekuks toimige vastupidises
järjekorras.
8
Rikke korral

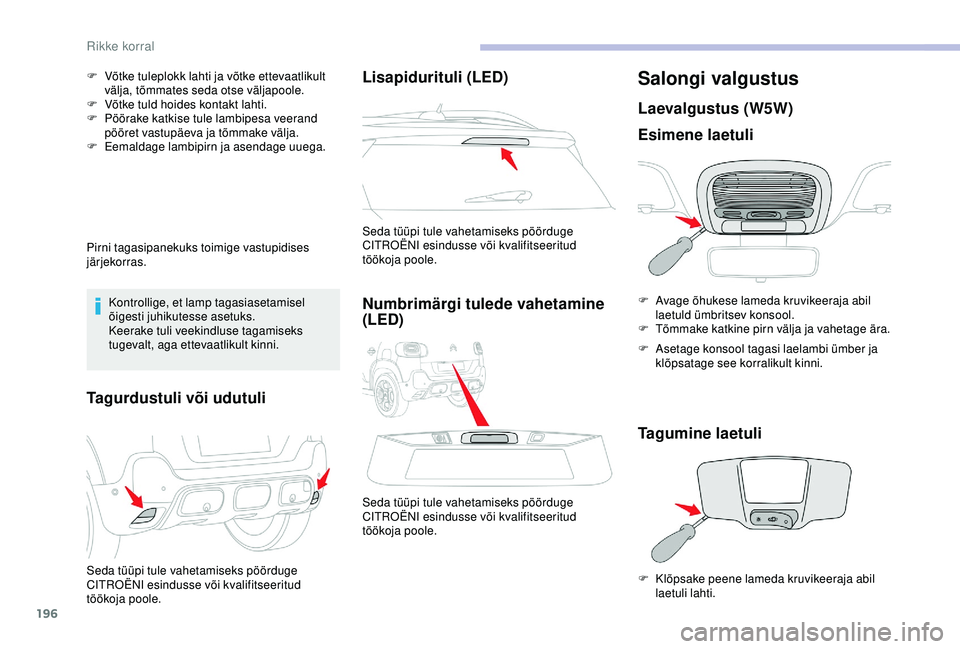

196
F Võtke tuleplokk lahti ja võtke ettevaatlikult välja, tõmmates seda otse väljapoole.
F

V
õtke tuld hoides kontakt lahti.
F

P
öörake katkise tule lambipesa veerand
pööret vastupäeva ja tõmmake välja.
F

E
emaldage lambipirn ja asendage uuega.
Pirni tagasipanekuks toimige vastupidises
järjekorras. Kontrollige, et lamp tagasiasetamisel
õigesti juhikutesse asetuks.
Keerake tuli veekindluse tagamiseks
tugevalt, aga ettevaatlikult kinni.
Tagurdustuli või udutuli
Seda tüüpi tule vahetamiseks pöörduge
CITROËNI esindusse või kvalifitseeritud
töökoja poole.
Lisapidurituli (LED)
Seda tüüpi tule vahetamiseks pöörduge
CITROËNI esindusse või kvalifitseeritud
töökoja poole.
Numbrimärgi tulede vahetamine
(LED)
Seda tüüpi tule vahetamiseks pöörduge
CITROËNI esindusse või kvalifitseeritud
töökoja poole.
Salongi valgustus
Laevalgustus (W5W)
Esimene laetuli
F Avage õhukese lameda kruvikeeraja abil laetuld ümbritsev konsool.
F

T
õmmake katkine pirn välja ja vahetage ära.
Tagumine laetuli
F Klõpsake peene lameda kruvikeeraja abil laetuli lahti.
F

A
setage konsool tagasi laelambi ümber ja
klõpsatage see korralikult kinni.
Rikke korral

197

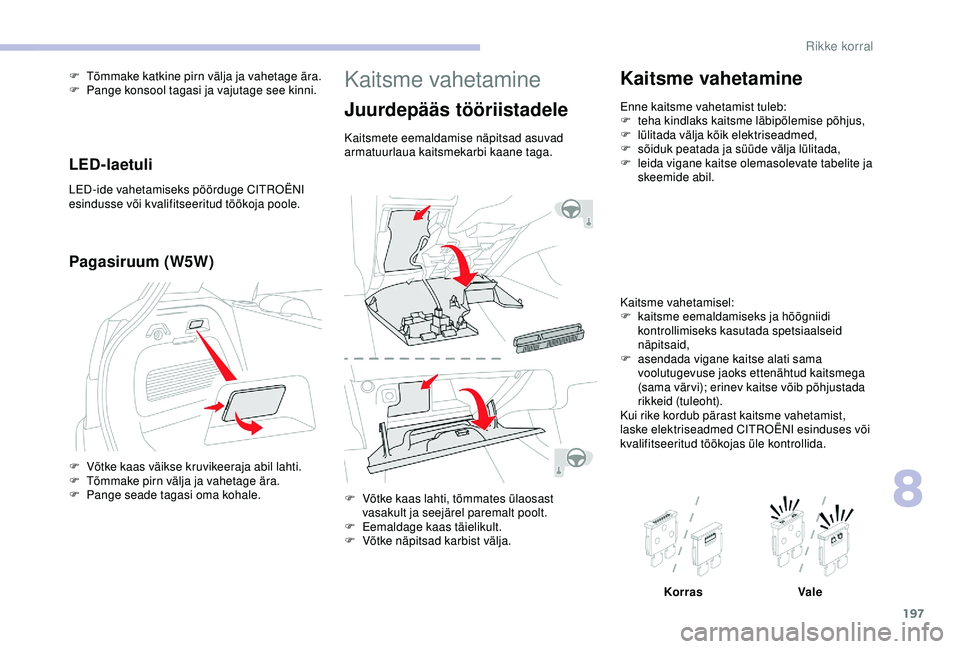

Kaitsme vahetamine
Juurdepääs tööriistadele
Kaitsmete eemaldamise näpitsad asuvad
armatuurlaua kaitsmekarbi kaane taga.
F
V
õtke kaas lahti, tõmmates ülaosast
vasakult ja seejärel paremalt poolt.
F

E
emaldage kaas täielikult.
F

V
õtke näpitsad karbist välja.
Kaitsme vahetamine
Enne kaitsme vahetamist tuleb:
F t eha kindlaks kaitsme läbipõlemise põhjus,
F

lül
itada välja kõik elektriseadmed,
F

s
õiduk peatada ja süüde välja lülitada,
F

l
eida vigane kaitse olemasolevate tabelite ja
skeemide abil.
Kaitsme vahetamisel:
F

k
aitsme eemaldamiseks ja hõõgniidi
kontrollimiseks kasutada spetsiaalseid
näpitsaid,
F

as
endada vigane kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama vär vi); erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub pärast kaitsme vahetamist,
laske elektriseadmed CITROËNI esinduses või
kvalifitseeritud töökojas üle kontrollida.
Korras Vale
LED-laetuli
LED-ide vahetamiseks pöörduge CITROËNI
esindusse või kvalifitseeritud töökoja poole. F
T
õmmake katkine pirn välja ja vahetage ära.
F
P
ange konsool tagasi ja vajutage see kinni.
Pagasiruum (W5W)
F Võtke kaas väikse kruvikeeraja abil lahti.
F
T õmmake pirn välja ja vahetage ära.
F

P
ange seade tagasi oma kohale.
8
Rikke korral

198

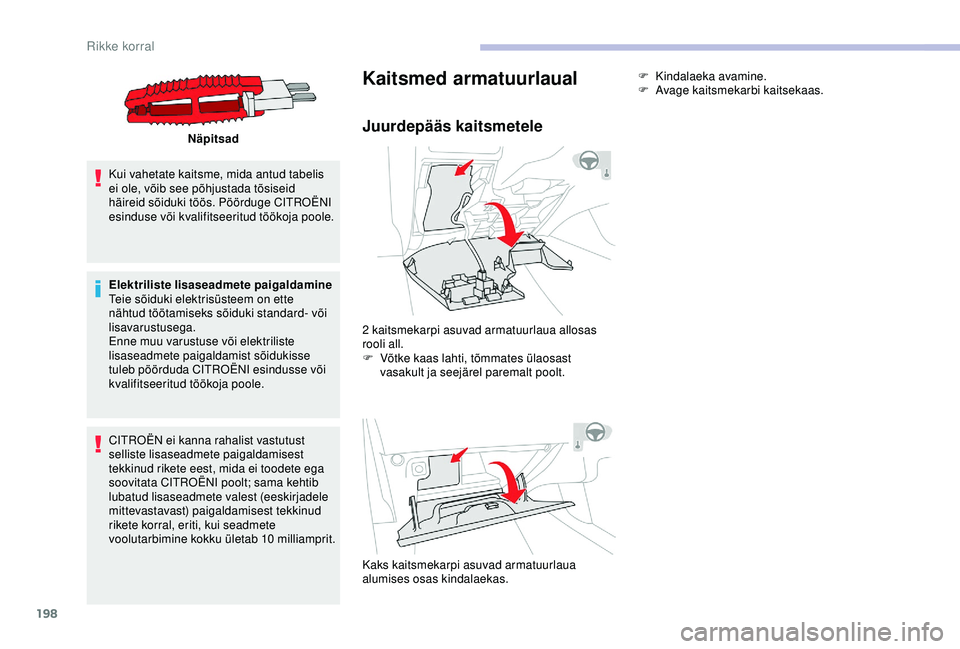

Näpitsad
Kui vahetate kaitsme, mida antud tabelis
ei ole, võib see põhjustada tõsiseid
häireid sõiduki töös. Pöörduge CITROËNI
esinduse või kvalifitseeritud töökoja poole.
Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard- või
lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËNI esindusse või
kvalifitseeritud töökoja poole.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodete ega
soovitata CITROËNI poolt; sama kehtib
lubatud lisaseadmete valest (eeskirjadele
mittevastavast) paigaldamisest tekkinud
rikete korral, eriti, kui seadmete
voolutarbimine kokku ületab 10


milliamprit.
Kaitsmed armatuurlaual
Juurdepääs kaitsmetele
2 kaitsmekarpi asuvad armatuurlaua allosas
rooli all.
F
V
õtke kaas lahti, tõmmates ülaosast
vasakult ja seejärel paremalt poolt.
Kaks kaitsmekarpi asuvad armatuurlaua
alumises osas kindalaekas. F

K
indalaeka avamine.
F
A
vage kaitsmekarbi kaitsekaas.
Rikke korral
