CITROEN C3 AIRCROSS 2019 Návod na použití (in Czech)

179

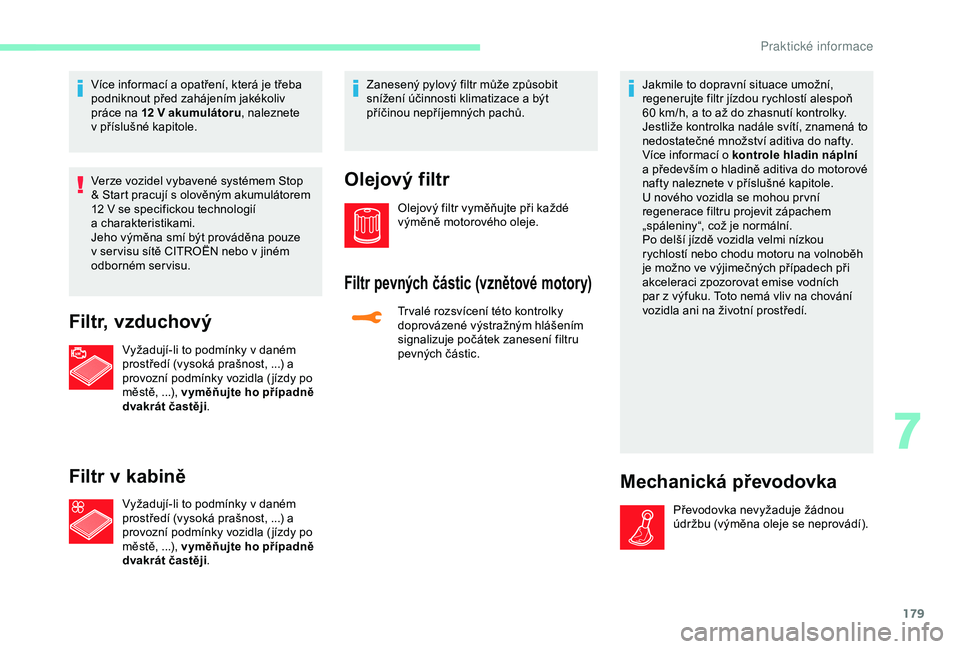

Více informací a opatření, která je třeba
p odniknout před zahájením jakékoliv
práce na 12
V akumulátoru , naleznete
v
příslušné kapitole.
Verze vozidel vybavené systémem Stop
& Start pracují s
olověným akumulátorem
12
V se specifickou technologií
a
c

harakteristikami.
Jeho výměna smí být prováděna pouze
v
ser visu sítě CITROËN nebo v jiném
odborném servisu.
Filtr, vzduchový
Vyžadují-li to podmínky v daném
p rostředí (vysoká prašnost, ...) a
provozní podmínky vozidla ( jízdy po
městě, ...), vyměňujte ho případně
dvakrát častěji .
Filtr v kabině
Vyžadují-li to podmínky v daném
p rostředí (vysoká prašnost, ...) a
provozní podmínky vozidla ( jízdy po
městě, ...), vyměňujte ho případně
dvakrát častěji . Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a
být
příčinou nepříjemných pachů.
Olejový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Filtr pevných částic (vznětové motory)
Tr valé rozsvícení této kontrolky
doprovázené výstražným hlášením
signalizuje počátek zanesení filtru
pevných částic. Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60
km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená to
nedostatečné množství aditiva do nafty.
Více informací o kontrole hladin náplní
a především o hladině aditiva do motorové
nafty naleznete v příslušné kapitole.
U nového vozidla se mohou pr vní
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na volnoběh
je možno ve výjimečných případech při
akceleraci zpozorovat emise vodních
par z výfuku. Toto nemá vliv na chování
vozidla ani na životní prostředí.
Mechanická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
7
Pr

180

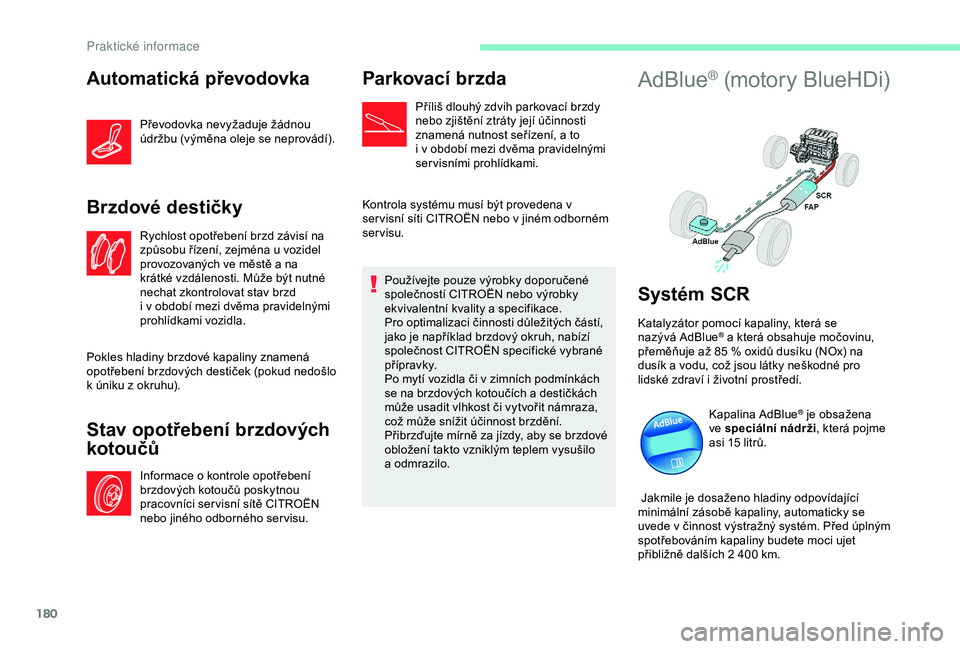

Automatická převodovka
Převodovka nevyžaduje žádnou
údržbu (výměna oleje se neprovádí).
Brzdové destičky
Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a
na
krátké vzdálenosti. Může být nutné
nechat zkontrolovat stav brzd
i
v období mezi dvěma pravidelnými
prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k

úniku z

okruhu).
Stav opotřebení brzdových
kotoučů
Informace o kontrole opotřebení
b rzdových kotoučů poskytnou
pracovníci ser visní sítě CITROËN
nebo jiného odborného ser visu.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a
to
i
v období mezi dvěma pravidelnými
servisními prohlídkami.
Kontrola systému musí být provedena v
ser visní síti CITROËN nebo v
jiném odborném
servisu.
Používejte pouze výrobky doporučené
společností CITROËN nebo výrobky
ekvivalentní kvality a specifikace.
Pro optimalizaci činnosti důležitých částí,
jako je například brzdový okruh, nabízí
společnost CITROËN specifické vybrané
přípravky.
Po mytí vozidla či v
zimních podmínkách
se na brzdových kotoučích a
destičkách
může usadit vlhkost či vytvořit námraza,
což může snížit účinnost brzdění.
Přibrzďujte mírně za jízdy, aby se brzdové
obložení takto vzniklým teplem vysušilo
a

odmrazilo.
AdBlue® (motory BlueHDi)
Systém SCR
Katalyzátor pomocí kapaliny, která se
nazývá AdBlue® a která obsahuje močovinu,
přeměňuje až 85 % oxidů dusíku (NOx) na
dusík a

vodu, což jsou látky neškodné pro
lidské zdraví i

životní prostředí.
Kapalina AdBlue
® je obsažena
ve speciální nádrži , která pojme
asi 15

litrů.
Jakmile je dosaženo hladiny odpovídající
minimální zásobě kapaliny, automaticky se
uvede v

činnost výstražný systém. Před úplným
spotřebováním kapaliny budete moci ujet
přibližně dalších 2

400

km.
Praktick

181

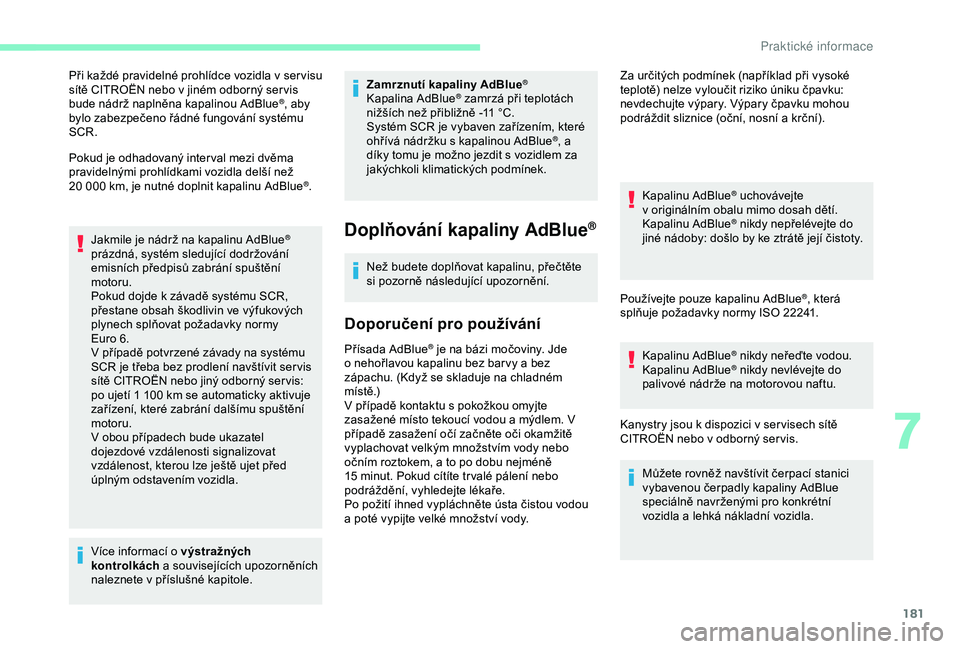

Při každé pravidelné prohlídce vozidla v ser visu
s ítě CITROËN nebo v jiném odborný ser vis
bude nádrž naplněna kapalinou AdBlue
®, aby
bylo zabezpečeno řádné fungování systému
SCR.
Pokud je odhadovaný inter val mezi dvěma
pravidelnými prohlídkami vozidla delší než
20

000

km, je nutné doplnit kapalinu AdBlue
®.
Jakmile je nádrž na kapalinu AdBlue
®
prázdná, systém sledující dodržování
emisních předpisů zabrání spuštění
motoru.
Pokud dojde k závadě systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy
Euro

6.
V

případě potvrzené závady na systému
SCR je třeba bez prodlení navštívit ser vis
sítě CITROËN nebo jiný odborný ser vis:
po ujetí 1

100

km se automaticky aktivuje
zařízení, které zabrání dalšímu spuštění
motoru.
V

obou případech bude ukazatel
dojezdové vzdálenosti signalizovat
vzdálenost, kterou lze ještě ujet před
úplným odstavením vozidla.
Více informací o

výstražných
kontrolkách a

souvisejících upozorněních
naleznete v

příslušné kapitole. Zamrznutí kapaliny AdBlue
®
Kapalina AdBlue® zamrzá při teplotách
nižších než přibližně -11 °C.
Systém SCR je vybaven zařízením, které
ohřívá nádržku s kapalinou AdBlue
®, a
díky tomu je možno jezdit s

vozidlem za
jakýchkoli klimatických podmínek.
Doplňování kapaliny AdBlue®
Než budete doplňovat kapalinu, přečtěte
si pozorně následující upozornění.
Doporučení pro používání
Přísada AdBlue® je na bázi močoviny. Jde
o

nehořlavou kapalinu bez bar vy a bez
zápachu. (Když se skladuje na chladném
místě.)
V

případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a
mýdlem. V
případě zasažení očí začněte oči okamžitě
vyplachovat velkým množstvím vody nebo
očním roztokem, a
to po dobu nejméně
15

minut. Pokud cítíte tr valé pálení nebo
podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a

poté vypijte velké množství vody. Kapalinu AdBlue
® uchovávejte
v

originálním obalu mimo dosah dětí.
Kapalinu AdBlue
® nikdy nepřelévejte do
jiné nádoby: došlo by ke ztrátě její čistoty.
Používejte pouze kapalinu AdBlue
®, která
splňuje požadavky normy ISO

22241.
Kapalinu AdBlue
® nikdy neřeďte vodou.
Kapalinu AdBlue® nikdy nevlévejte do
palivové nádrže na motorovou naftu.
Kanystry jsou k

dispozici v ser visech sítě
CITROËN nebo v odborný ser vis. Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary. Výpary čpavku mohou
podráždit sliznice (oční, nosní a krční).
Můžete rovněž navštívit čerpací stanici
vybavenou čerpadly kapaliny AdBlue
speciálně navrženými pro konkrétní
vozidla a

lehká nákladní vozidla.
7
Praktick

182

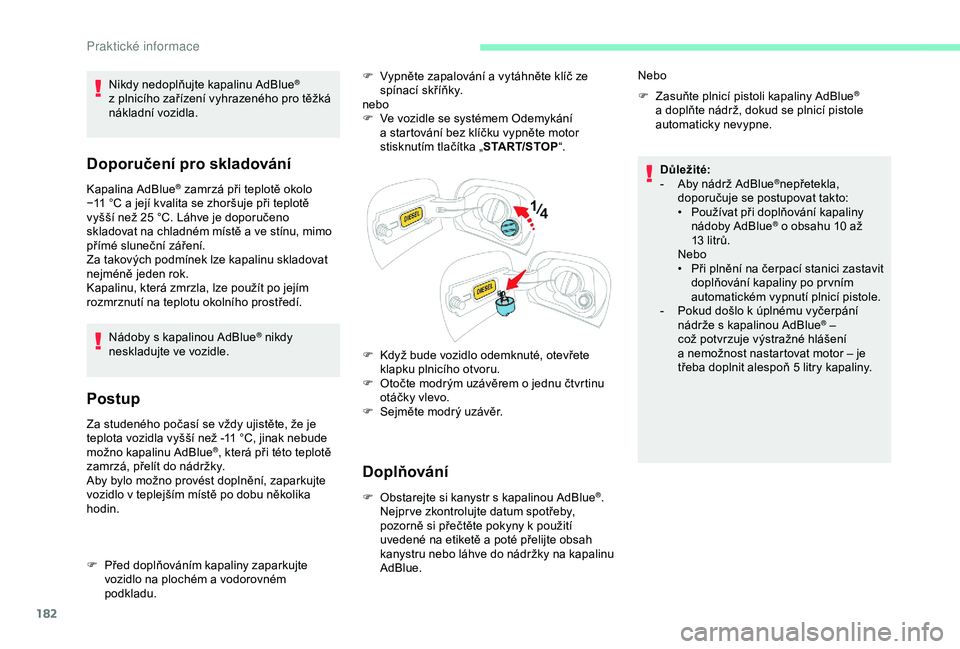

Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo
−11

°C a

její kvalita se zhoršuje při teplotě
vyšší než 25

°C. Láhve je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden

rok.
Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí na teplotu okolního prostředí.
Nádoby s

kapalinou AdBlue
® nikdy
neskladujte ve vozidle.
Postup
Za studeného počasí se vždy ujistěte, že je
teplota vozidla vyšší než -11 °C, jinak nebude
možno kapalinu AdBlue
®, která při této teplotě
zamrzá, přelít do nádržky.
Aby bylo možno provést doplnění, zaparkujte
vozidlo v teplejším místě po dobu několika
hodin. F

V
ypněte zapalování a vytáhněte klíč ze
spínací skříňky.
nebo
F
V
e vozidle se systémem Odemykání
a startování bez klíčku vypněte motor
stisknutím tlačítka „ START/STOP“.
F
K
dyž bude vozidlo odemknuté, otevřete
klapku plnicího otvoru.
F
O
točte modrým uzávěrem o jednu čtvrtinu
otáčky vlevo.
F
S
ejměte modrý uzávěr.
Doplňování
F Obstarejte si kanystr s
kapalinou AdBlue®.
Nejpr ve zkontrolujte datum spotřeby,
pozorně si přečtěte pokyny k

použití
uvedené na etiketě a

poté přelijte obsah
kanystru nebo láhve do nádržky na kapalinu
AdBlue. F

Z
asuňte plnicí pistoli kapaliny AdBlue
®
a

doplňte nádrž, dokud se plnicí pistole
automaticky nevypne.
Nebo
Důležité:
-

A

by nádrž AdBlue
®nepřetekla,
doporučuje se postupovat takto:
•

P

oužívat při doplňování kapaliny
nádoby AdBlue
® o obsahu 10 až
1
3

litrů.
Nebo
•

P

ři plnění na čerpací stanici zastavit
doplňování kapaliny po pr vním
automatickém vypnutí plnicí pistole.
-

P

okud došlo k

úplnému vyčerpání
nádrže s

kapalinou AdBlue
® –
což potvrzuje výstražné hlášení
a

nemožnost nastartovat motor – je
třeba doplnit alespoň 5

litry kapaliny.
Nikdy nedoplňujte kapalinu AdBlue
®
z

plnicího zařízení vyhrazeného pro těžká
nákladní vozidla.
F

P

řed doplňováním kapaliny zaparkujte
vozidlo na plochém a vodorovném
podkladu.
Praktick

183

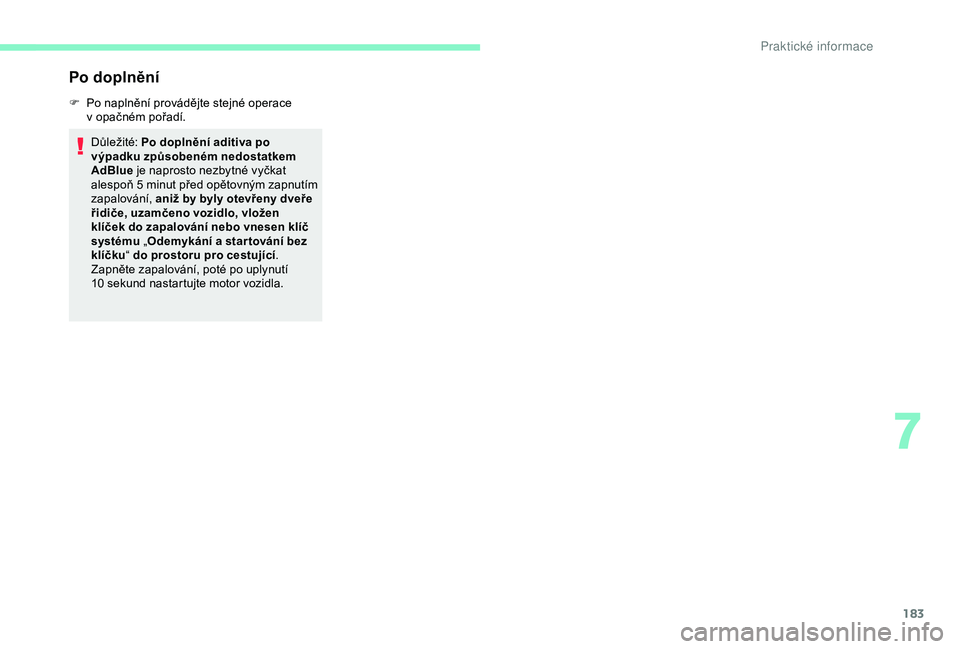

Po doplnění
F Po naplnění provádějte stejné operace v opačném pořadí.
Důležité: Po doplnění aditiva po
výpadku způsobeném nedostatkem
AdBlue je naprosto nezbytné vyčkat
alespoň 5
minut před opětovným zapnutím
zapalování, aniž by byly otevřeny dveře
řidiče, uzamčeno vozidlo, vložen
klíček do zapalování nebo vnesen klíč
systému „Odemykání a star tování bez
klíčku “ do prostoru pro cestující .
Zapněte zapalování, poté po uplynutí
10
sekund nastartujte motor vozidla.
7
Pr

184

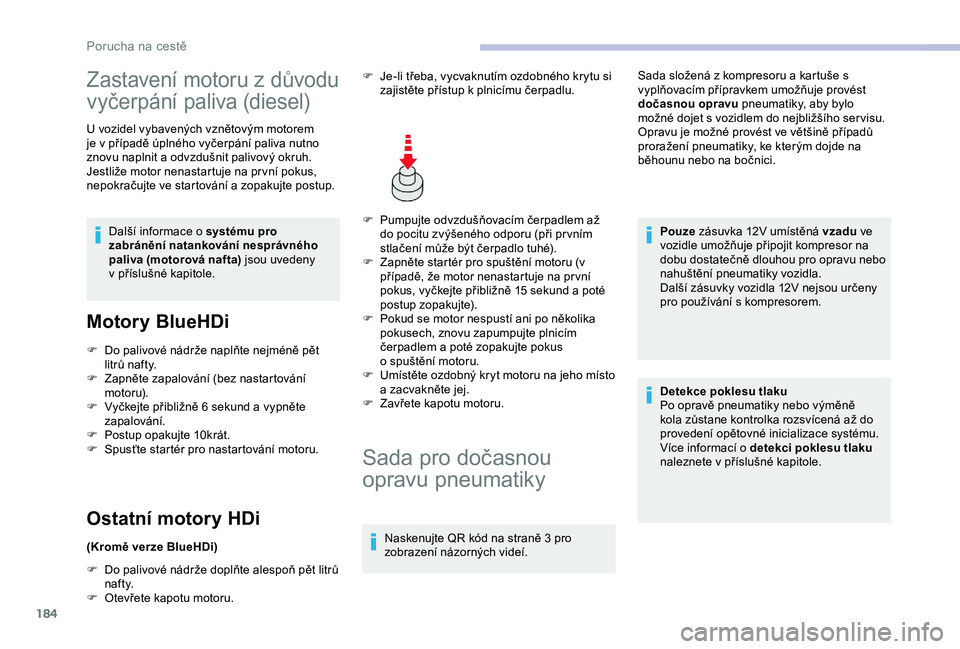

Zastavení motoru z důvodu
vyčerpání paliva (diesel)
U vozidel vybavených vznětovým motorem
j e v případě úplného vyčerpání paliva nutno
znovu naplnit a
odvzdušnit palivový okruh.
Jestliže motor nenastartuje na pr vní pokus,
nepokračujte ve startování a zopakujte postup.
Další informace o
systému pro
zabránění natankování nesprávného
paliva (motorová nafta) jsou uvedeny
v
příslušné kapitole.
Motory BlueHDi
F Do palivové nádrže naplňte nejméně pět litrů nafty.
F

Z
apněte zapalování (bez nastartování
motoru).
F

V
yčkejte přibližně 6 sekund a vypněte
zapalování.
F

P
ostup opakujte 10krát.
F

S
pusťte startér pro nastartování motoru.
Ostatní motory HDi
(Kromě verze BlueHDi)
F
D
o palivové nádrže doplňte alespoň pět litrů
n af t y.
F

O
tevřete kapotu motoru. F

P
umpujte odvzdušňovacím čerpadlem až
do pocitu zvýšeného odporu (při pr vním
stlačení může být čerpadlo tuhé).
F
Z
apněte startér pro spuštění motoru (v
případě, že motor nenastartuje na pr vní
pokus, vyčkejte přibližně 15 sekund a poté
postup zopakujte).
F
P
okud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím
čerpadlem a poté zopakujte pokus
o spuštění motoru.
F
U
místěte ozdobný kryt motoru na jeho místo
a zacvakněte jej.
F
Z
avřete kapotu motoru.

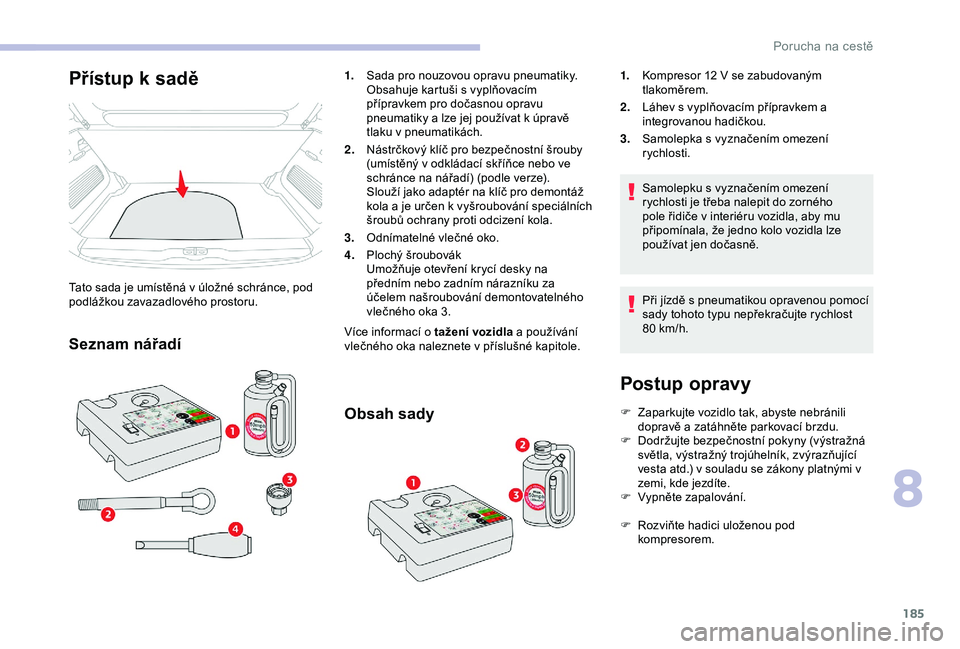

Sada pro dočasnou
opravu pneumatiky
Naskenujte QR kód na straně 3 pro
zobrazení názorných videí.Sada složená z kompresoru a kartuše s
vyplňovacím přípravkem umožňuje provést
dočasnou opravu
pneumatiky, aby bylo
možné dojet s vozidlem do nejbližšího ser visu.
Opravu je možné provést ve většině případů
proražení pneumatiky, ke kterým dojde na
běhounu nebo na bočnici.
Pouze zásuvka 12V umístěná vzadu ve
vozidle umožňuje připojit kompresor na
dobu dostatečně dlouhou pro opravu nebo
nahuštění pneumatiky vozidla.
Další zásuvky vozidla 12V nejsou určeny
pro používání s kompresorem.
Detekce poklesu tlaku
Po opravě pneumatiky nebo výměně
kola zůstane kontrolka rozsvícená až do
provedení opětovné inicializace systému.
Více informací o detekci poklesu tlaku
naleznete v příslušné kapitole.
F

J
e-li třeba, vycvaknutím ozdobného krytu si
zajistěte přístup k plnicímu čerpadlu.
Porucha na cestě

185
Postup opravy
F Zaparkujte vozidlo tak, abyste nebránili dopravě a zatáhněte parkovací brzdu.
F

D
održujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, zvýrazňující
vesta atd.) v souladu se zákony platnými v
zemi, kde jezdíte.
F

V
ypněte zapalování.
F

R
ozviňte hadici uloženou pod
kompresorem.
Přístup k sadě
Tato sada je umístěná v úložné schránce, pod
podlážkou zavazadlového prostoru.
Seznam nářadí
1. Sada pro nouzovou opravu pneumatiky.
Obsahuje kartuši s vyplňovacím
přípravkem pro dočasnou opravu
pneumatiky a lze jej používat k úpravě
tlaku v pneumatikách.
2. Nástrčkový klíč pro bezpečnostní šrouby
(umístěný v odkládací skříňce nebo ve
schránce na nářadí) (podle verze).
Slouží jako adaptér na klíč pro demontáž
kola a
je určen k vyšroubování speciálních
šroubů ochrany proti odcizení kola.
3. Odnímatelné vlečné oko.
4. Plochý šroubovák
Umožňuje otevření krycí desky na
předním nebo zadním nárazníku za
účelem našroubování demontovatelného
vlečného oka 3.
Více informací o
tažení vozidla a používání
vlečného oka naleznete v
příslušné kapitole.
Obsah sady
1.Kompresor 12 V se zabudovaným
tlakoměrem.
2. Láhev s vyplňovacím přípravkem a
integrovanou hadičkou.
3. Samolepka s vyznačením omezení
rychlosti.
Samolepku s
vyznačením omezení
rychlosti je třeba nalepit do zorného
pole řidiče v
interiéru vozidla, aby mu
připomínala, že jedno kolo vozidla lze
používat jen dočasně.
Při jízdě s pneumatikou opravenou pomocí
sady tohoto typu nepřekračujte rychlost
80
km/h.
8
Porucha na cestě

186
Jestliže je v pneumatice zaražené cizí
t ěleso, ponechte jej na místě.
F

O
věř te, že je spínač kompresoru přepnutý
do polohy „ O“.
F

Ú
plně rozviňte elektrický kabel, uložený pod
kompresorem.
F

P
řipojte hadici kompresoru ke kartuši s
vyplňujícím přípravkem.
F

O
točte kartuši s vyplňujícím přípravkem
a upevněte ji k
příslušnému výřezu na
kompresoru. F

S
ejměte čepičku ventilku opravované
pneumatiky a uložte ji na čisté místo.
F P řipojte hadičku kartuše s vyplňujícím
přípravkem k ventilku opravované
pneumatiky a soj pevně utáhněte. Samolepku s
vyznačením omezení
rychlosti je třeba nalepit do zorného
pole řidiče v interiéru vozidla, aby mu
připomínala, že jedno kolo vozidla lze
používat jen dočasně.
F
P
řipojte elektrickou zástrčku kompresoru do
12V zásuvky vozidla.
F

N
alepte nálepku s
rychlostním limitem. Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Porucha na cestě

187

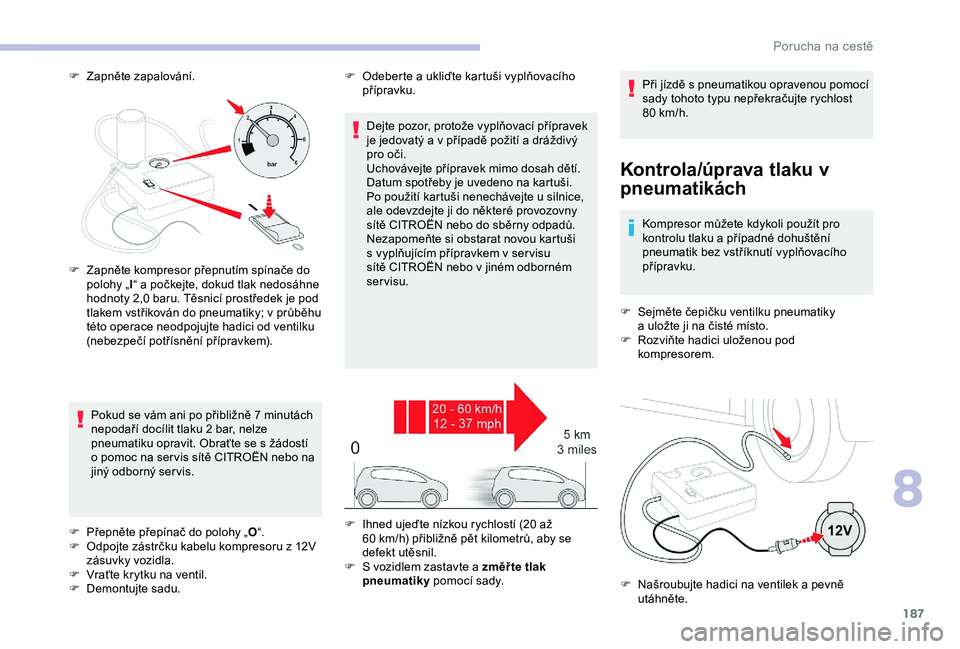

F Zapněte zapalování.
Kontrola/úprava tlaku v
pneumatikách
Kompresor můžete kdykoli použít pro
kontrolu tlaku a případné dohuštění
pneumatik bez vstříknutí vyplňovacího
přípravku.
F

S
ejměte čepičku ventilku pneumatiky
a
uložte ji na čisté místo.
F

R
ozviňte hadici uloženou pod
kompresorem.
F

N
ašroubujte hadici na ventilek a pevně
utáhněte.
F

Z

apněte kompresor přepnutím spínače do
polohy „ l“ a

počkejte, dokud tlak nedosáhne
hodnoty 2,0

baru. Těsnicí prostředek je pod
tlakem vstřikován do pneumatiky; v průběhu
této operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem).
Pokud se vám ani po přibližně 7

minutách
nepodaří docílit tlaku 2

bar, nelze
pneumatiku opravit. Obraťte se s žádostí
o pomoc na ser vis sítě CITROËN nebo na
jiný odborný ser vis.
F

P

řepněte přepínač do polohy „ O“.
F

O

dpojte zástrčku kabelu kompresoru z 12V
zásuvky vozidla.
F

V

raťte krytku na ventil.
F

D

emontujte sadu. F

O

deberte a ukliďte kartuši vyplňovacího
přípravku.
Dejte pozor, protože vyplňovací přípravek
je jedovatý a

v

případě požití a

dráždivý
pro oči.
Uchovávejte přípravek mimo dosah dětí.
Datum spotřeby je uvedeno na kartuši.
Po použití kartuši nenechávejte u silnice,
ale odevzdejte ji do některé provozovny
sítě CITROËN nebo do sběrny odpadů.
Nezapomeňte si obstarat novou kartuši
s

vyplňujícím přípravkem v

ser visu
sítě CITROËN nebo v

jiném odborném
servisu. Při jízdě s
pneumatikou opravenou pomocí
sady tohoto typu nepřekračujte rychlost
80 km/h.
F

I

hned ujeďte nízkou rychlostí (20 až
60

km/h) přibližně pět kilometrů, aby se
defekt utěsnil.
F

S


vozidlem zastavte a

změř te tlak
pneumatiky pomocí sady.
8
3RUXFKDQDFHVW


188

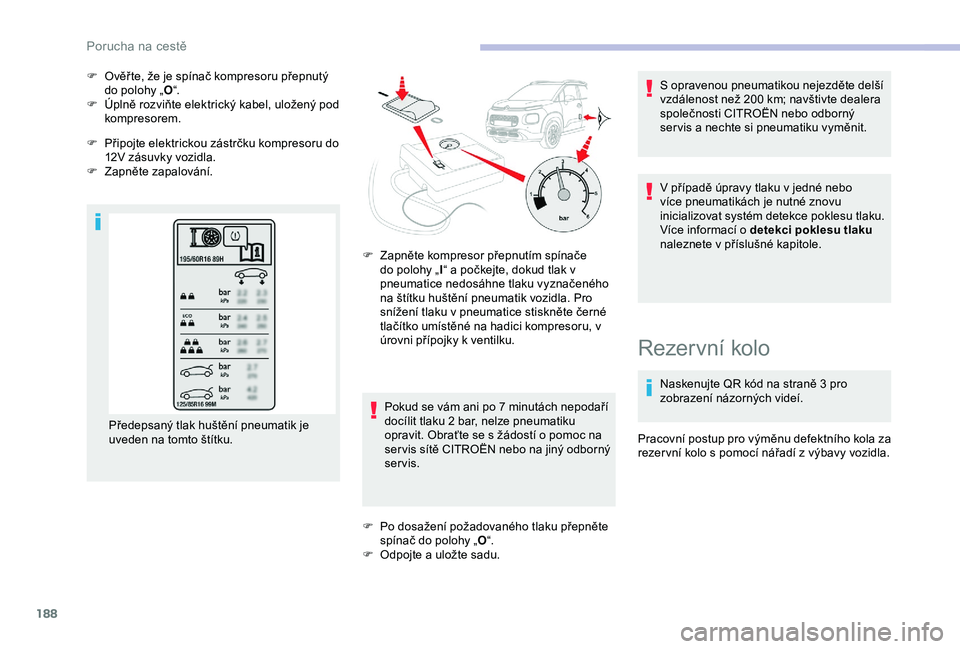

F Ověř te, že je spínač kompresoru přepnutý do polohy „ O“.
F

Ú
plně rozviňte elektrický kabel, uložený pod
kompresorem.
F

P
řipojte elektrickou zástrčku kompresoru do
12V zásuvky vozidla.
F

Z
apněte zapalování.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku. F

Z
apněte kompresor přepnutím spínače
do polohy „ I“ a počkejte, dokud tlak v
pneumatice nedosáhne tlaku vyznačeného
na štítku huštění pneumatik vozidla. Pro
snížení tlaku v pneumatice stiskněte černé
tlačítko umístěné na hadici kompresoru, v
úrovni přípojky k ventilku.
Pokud se vám ani po 7
minutách nepodaří
docílit tlaku 2
bar, nelze pneumatiku
opravit. Obraťte se s žádostí o pomoc na
ser vis sítě CITROËN nebo na jiný odborný
servis.
F

P
o dosažení požadovaného tlaku přepněte
spínač do polohy „ O“.
F

O
dpojte a uložte sadu.S opravenou pneumatikou nejezděte delší
vzdálenost než 200
km; navštivte dealera
společnosti CITROËN nebo odborný
ser vis a nechte si pneumatiku vyměnit.
V případě úpravy tlaku v jedné nebo
více
pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Rezervní kolo
Naskenujte QR kód na straně 3 pro
zobrazení názorných videí.
Pracovní postup pro výměnu defektního kola za
rezer vní kolo s pomocí nářadí z výbavy vozidla.
3RUXFKDQDFHVW
