CITROEN C3 PICASSO 2012 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2012Pages: 245, PDF Dimensioni: 8.35 MB
Page 141 of 245
11
139
INFORMAZIONI PRATICHE

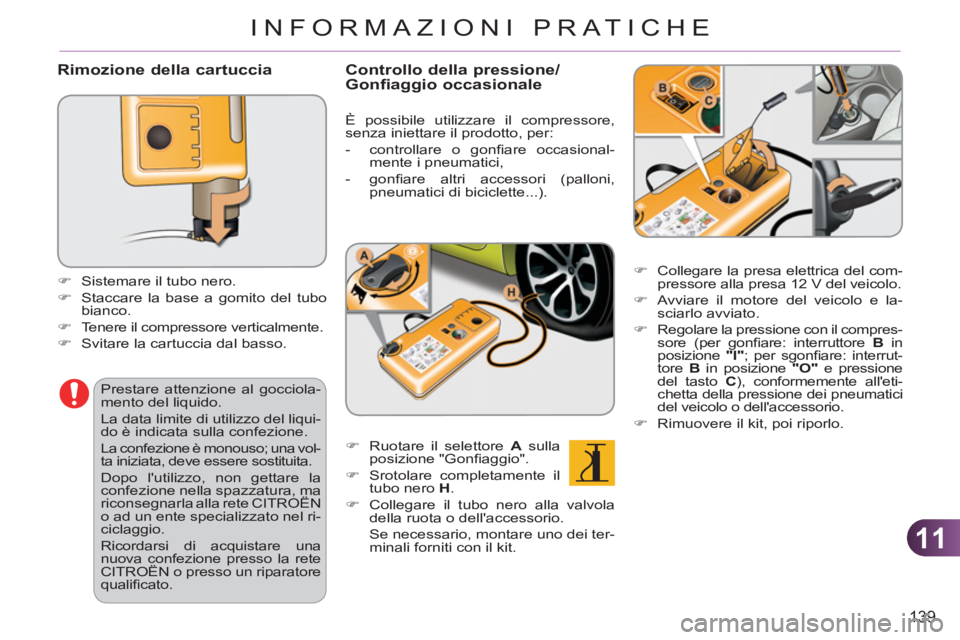

Rimozione della cartuccia
)
Sistemare il tubo nero.
)
Staccare la base a gomito del tubo
bianco.
)
Tenere il compressore verticalmente.
)
Svitare la cartuccia dal basso.
Prestare attenzione al gocciola-
mento del liquido.
La data limite di utilizzo del liqui-
do è indicata sulla confezione.
La confezione è monouso; una vol-
ta iniziata, deve essere sostituita.
Dopo l'utilizzo, non gettare la
confezione nella spazzatura, ma
riconsegnarla alla rete CITROËN
o ad un ente specializzato nel ri-
ciclaggio.
Ricordarsi di acquistare una
nuova confezione presso la rete
CITROËN o presso un riparatore
qualifi cato.
Controllo della pressione/Gonfiaggio occasionale
È possibile utilizzare il compressore,
senza iniettare il prodotto, per:
- controllare o gonfi are occasional-
mente i pneumatici,
- gonfi are altri accessori (palloni,
pneumatici di biciclette...).
)
Ruotare il selettore A
sulla
posizione "Gonfi aggio".
)
Srotolare completamente il
tubo nero H
.
)
Collegare il tubo nero alla valvola
della ruota o dell'accessorio.
Se necessario, montare uno dei ter-
minali forniti con il kit.
)
Collegare la presa elettrica del com-
pressore alla presa 12 V del veicolo.
)
Avviare il motore del veicolo e la-
sciarlo avviato.
)
Regolare la pressione con il compres-
sore (per gonfi are: interruttore B
in
posizione "I"
; per sgonfi are: interrut-
tore B
in posizione "O"
e pressione
del tasto C
), conformemente all'eti-
chetta della pressione dei pneumatici
del veicolo o dell'accessorio.
)
Rimuovere il kit, poi riporlo.
Page 142 of 245
11
140
INFORMAZIONI PRATICHE

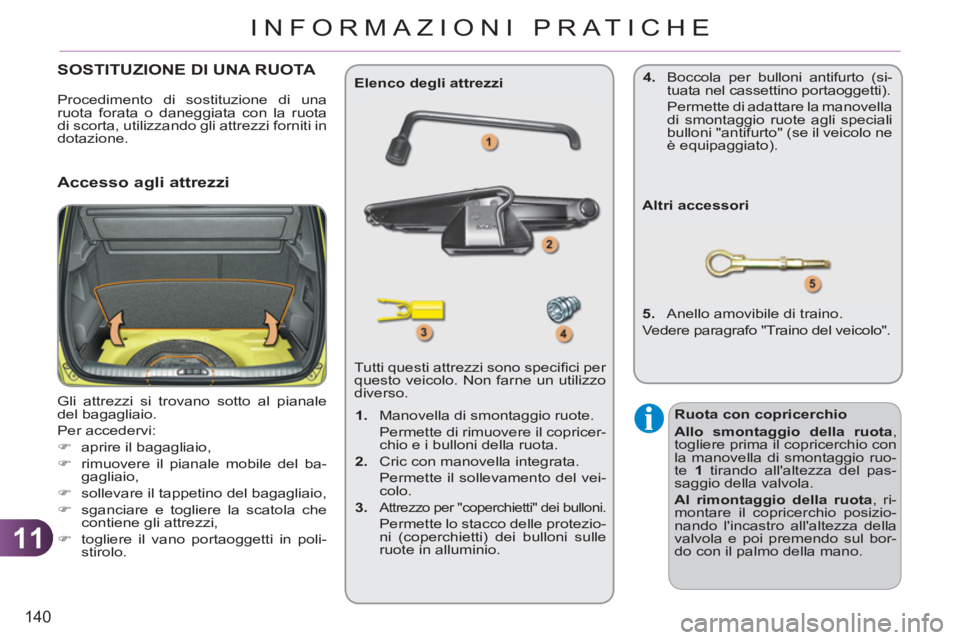

SOSTITUZIONE DI UNA RUOTA
Gli attrezzi si trovano sotto al pianale
del bagagliaio.
Per accedervi:
)
aprire il bagagliaio,
)
rimuovere il pianale mobile del ba-
gagliaio,
)
sollevare il tappetino del bagagliaio,
)
sganciare e togliere la scatola che
contiene gli attrezzi,
)
togliere il vano portaoggetti in poli-
stirolo. Tutti questi attrezzi sono specifi ci per
questo veicolo. Non farne un utilizzo
diverso.
Elenco degli attrezzi
Altri accessori
5.
Anello amovibile di traino.
Vedere paragrafo "Traino del veicolo".
Accesso agli attrezzi
Ruota con copricerchio
Allo smontaggio della ruota
,
togliere prima il copricerchio con
la manovella di smontaggio ruo-
te 1
tirando all'altezza del pas-
saggio della valvola.
Al rimontaggio della ruota
, ri-
montare il copricerchio posizio-
nando l'incastro all'altezza della
valvola e poi premendo sul bor-
do con il palmo della mano.
1.
Manovella di smontaggio ruote.
Permette di rimuovere il copricer-
chio e i bulloni della ruota.
2.
Cric con manovella integrata.
Permette il sollevamento del vei-
colo.
3.
Attrezzo per "coperchietti" dei bulloni.
Permette lo stacco delle protezio-
ni (coperchietti) dei bulloni sulle
ruote in alluminio. Procedimento di sostituzione di una
ruota forata o daneggiata con la ruota
di scorta, utilizzando gli attrezzi forniti in
dotazione.
4.
Boccola per bulloni antifurto (si-
tuata nel cassettino portaoggetti).
Permette di adattare la manovella
di smontaggio ruote agli speciali
bulloni "antifurto" (se il veicolo ne
è equipaggiato).
Page 143 of 245
11
INFORMAZIONI PRATICHE

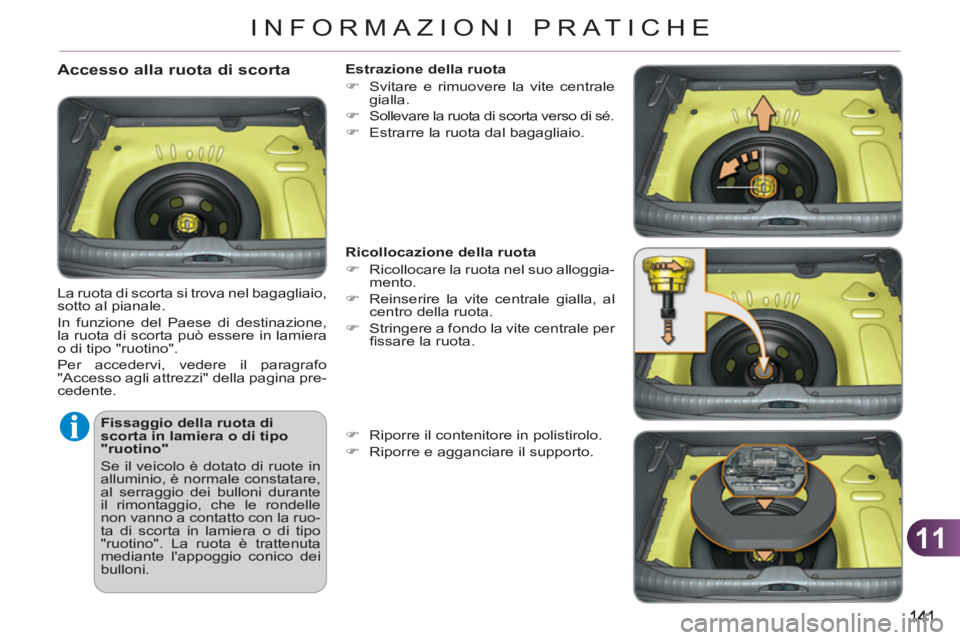

Fissaggio della ruota di
scorta in lamiera o di tipo
"ruotino"
Se il veicolo è dotato di ruote in
alluminio, è normale constatare,
al serraggio dei bulloni durante
il rimontaggio, che le rondelle
non vanno a contatto con la ruo-
ta di scorta in lamiera o di tipo
"ruotino". La ruota è trattenuta
mediante l'appoggio conico dei
bulloni.
Accesso alla ruota di scorta
La ruota di scorta si trova nel bagagliaio,
sotto al pianale.
In funzione del Paese di destinazione,
la ruota di scorta può essere in lamiera
o di tipo "ruotino".
Per accedervi, vedere il paragrafo
"Accesso agli attrezzi" della pagina pre-
cedente.
Estrazione della ruota
)
Svitare e rimuovere la vite centrale
gialla.
)
Sollevare la ruota di scorta verso di sé.
)
Estrarre la ruota dal bagagliaio.
Ricollocazione della ruota
)
Ricollocare la ruota nel suo alloggia-
mento.
)
Reinserire la vite centrale gialla, al
centro della ruota.
)
Stringere a fondo la vite centrale per
fi ssare la ruota.
)
Riporre il contenitore in polistirolo.
)
Riporre e agganciare il supporto.
Page 144 of 245
11
INFORMAZIONI PRATICHE

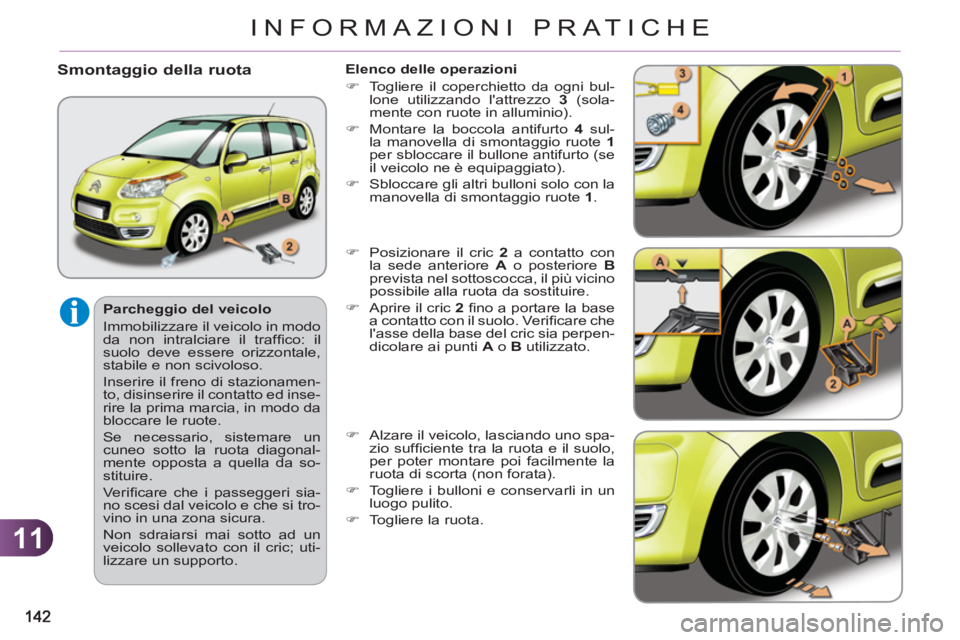

Parcheggio del veicolo
Immobilizzare il veicolo in modo
da non intralciare il traffi co: il
suolo deve essere orizzontale,
stabile e non scivoloso.
Inserire il freno di stazionamen-
to, disinserire il contatto ed inse-
rire la prima marcia, in modo da
bloccare le ruote.
Se necessario, sistemare un
cuneo sotto la ruota diagonal-
mente opposta a quella da so-
stituire.
Verifi care che i passeggeri sia-
no scesi dal veicolo e che si tro-
vino in una zona sicura.
Non sdraiarsi mai sotto ad un
veicolo sollevato con il cric; uti-
lizzare un supporto.
Smontaggio della ruota
Elenco delle operazioni
)
Togliere il coperchietto da ogni bul-
lone utilizzando l'attrezzo 3
(sola-
mente con ruote in alluminio).
)
Montare la boccola antifurto 4
sul-
la manovella di smontaggio ruote 1
per sbloccare il bullone antifurto (se
il veicolo ne è equipaggiato).
)
Sbloccare gli altri bulloni solo con la
manovella di smontaggio ruote 1
.
)
Posizionare il cric 2
a contatto con
la sede anteriore A
o posteriore B
prevista nel sottoscocca, il più vicino
possibile alla ruota da sostituire.
)
Aprire il cric 2
fi no a portare la base
a contatto con il suolo. Verifi care che
l'asse della base del cric sia perpen-
dicolare ai punti A
o B
utilizzato.
)
Alzare il veicolo, lasciando uno spa-
zio suffi ciente tra la ruota e il suolo,
per poter montare poi facilmente la
ruota di scorta (non forata).
)
Togliere i bulloni e conservarli in un
luogo pulito.
)
Togliere la ruota.
Page 145 of 245
11
INFORMAZIONI PRATICHE

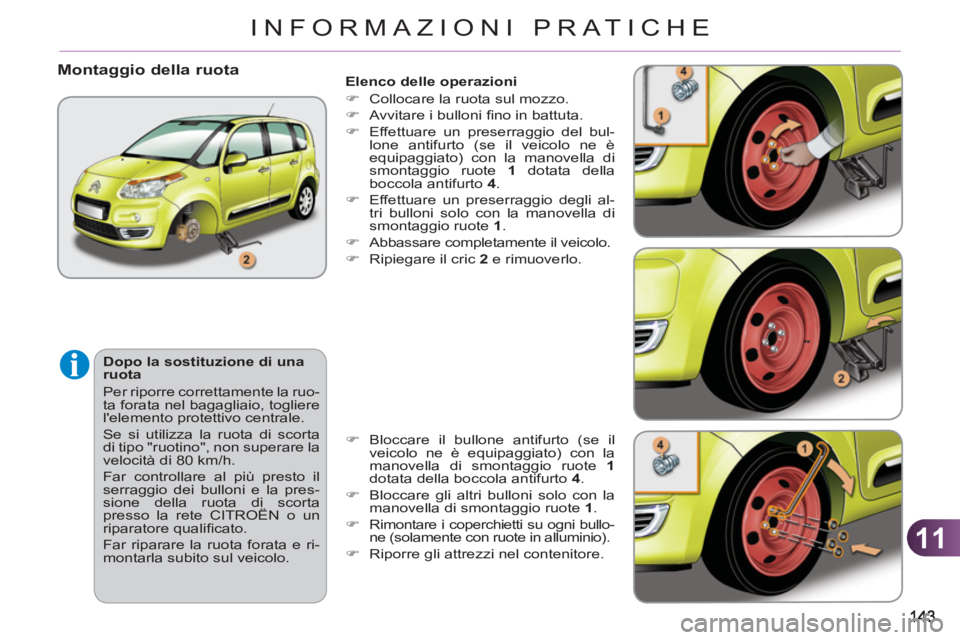

Elenco delle operazioni
)
Collocare la ruota sul mozzo.
)
Avvitare i bulloni fi no in battuta.
)
Effettuare un preserraggio del bul-
lone antifurto (se il veicolo ne è
equipaggiato) con la manovella di
smontaggio ruote 1
dotata della
boccola antifurto 4
.
)
Effettuare un preserraggio degli al-
tri bulloni solo con la manovella di
smontaggio ruote 1
.
)
Abbassare completamente il veicolo.
)
Ripiegare il cric 2
e rimuoverlo.
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruo-
ta forata nel bagagliaio, togliere
l'elemento protettivo centrale.
Se si utilizza la ruota di scorta
di tipo "ruotino", non superare la
velocità di 80 km/h.
Far controllare al più presto il
serraggio dei bulloni e la pres-
sione della ruota di scorta
presso la rete CITROËN o un
riparatore qualifi cato.
Far riparare la ruota forata e ri-
montarla subito sul veicolo.
Montaggio della ruota
)
Bloccare il bullone antifurto (se il
veicolo ne è equipaggiato) con la
manovella di smontaggio ruote 1
dotata della boccola antifurto 4
.
)
Bloccare gli altri bulloni solo con la
manovella di smontaggio ruote 1
.
)
Rimontare i coperchietti su ogni bullo-
ne (solamente con ruote in alluminio).
)
Riporre gli attrezzi nel contenitore.
Page 146 of 245
11
144
INFORMAZIONI PRATICHE

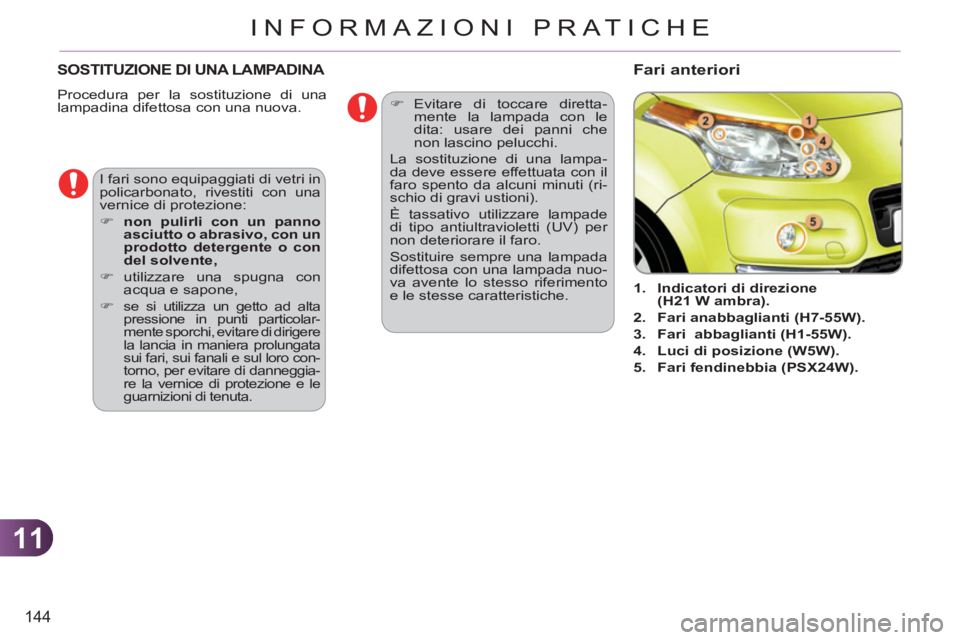

SOSTITUZIONE DI UNA LAMPADINA
Procedura per la sostituzione di una
lampadina difettosa con una nuova.
1.
Indicatori di direzione
(H21 W ambra).
2.
Fari anabbaglianti (H7-55W).
3.
Fari
abbaglianti (H1-55W).
4.
Luci di posizione (W5W).
5.
Fari fendinebbia (PSX24W).
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una
vernice di protezione:
)
non
pulirli con un panno
asciutto o abrasivo, con un
prodotto detergente o con
del solvente,
)
utilizzare una spugna con
acqua e sapone,
)
se si utilizza un getto ad alta
pressione in punti particolar-
mente sporchi, evitare di dirigere
la lancia in maniera prolungata
sui fari, sui fanali e sul loro con-
torno, per evitare di danneggia-
re la vernice di protezione e le
guarnizioni di tenuta.
Fari anteriori
)
Evitare di toccare diretta-
mente la lampada con le
dita: usare dei panni che
non lascino pelucchi.
La sostituzione di una lampa-
da deve essere effettuata con il
faro spento da alcuni minuti (ri-
schio di gravi ustioni).
È tassativo utilizzare lampade
di tipo antiultravioletti (UV) per
non deteriorare il faro.
Sostituire sempre una lampada
difettosa con una lampada nuo-
va avente lo stesso riferimento
e le stesse caratteristiche.
Page 147 of 245
11
145
INFORMAZIONI PRATICHE

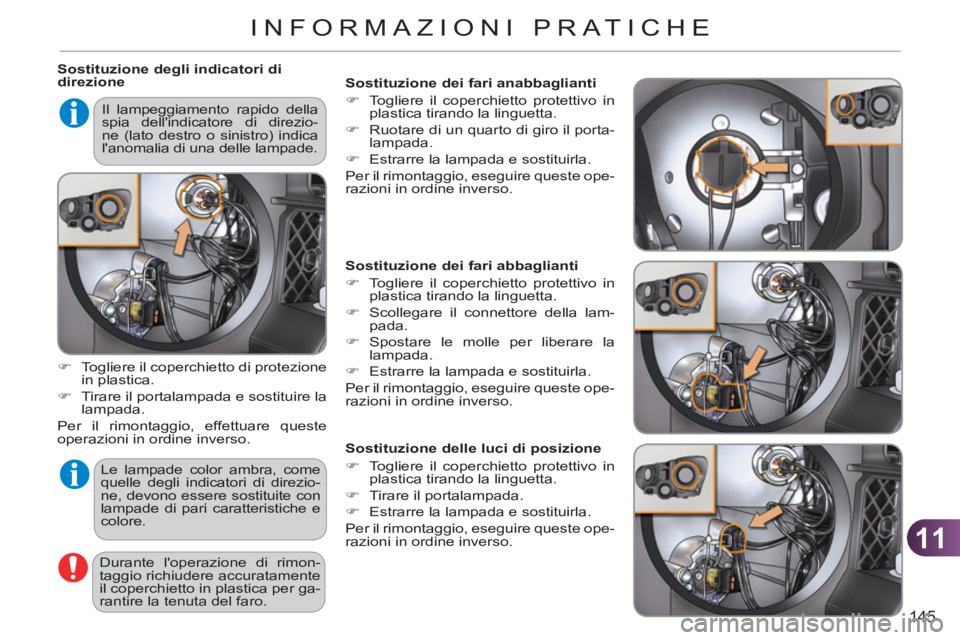

Sostituzione degli indicatori di
direzione
Le lampade color ambra, come
quelle degli indicatori di direzio-
ne, devono essere sostituite con
lampade di pari caratteristiche e
colore.
)
Togliere il coperchietto di protezione
in plastica.
)
Tirare il portalampada e sostituire la
lampada.
Per il rimontaggio, effettuare queste
operazioni in ordine inverso.
Durante l'operazione di rimon-
taggio richiudere accuratamente
il coperchietto in plastica per ga-
rantire la tenuta del faro.
Il lampeggiamento rapido della
spia dell'indicatore di direzio-
ne (lato destro o sinistro) indica
l'anomalia di una delle lampade.
Sostituzione dei fari abbaglianti
)
Togliere il coperchietto protettivo in
plastica tirando la linguetta.
)
Scollegare il connettore della lam-
pada.
)
Spostare le molle per liberare la
lampada.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.
Sostituzione delle luci di posizione
)
Togliere il coperchietto protettivo in
plastica tirando la linguetta.
)
Tirare il portalampada.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.
Sostituzione dei fari anabbaglianti
)
Togliere il coperchietto protettivo in
plastica tirando la linguetta.
)
Ruotare di un quarto di giro il porta-
lampada.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.
Page 148 of 245
11
146
INFORMAZIONI PRATICHE

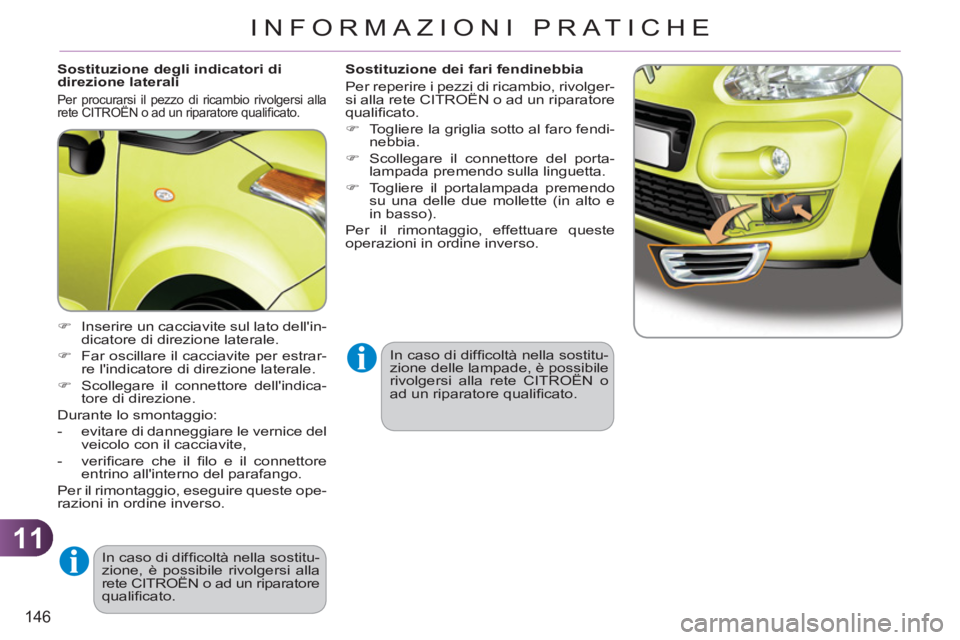

Sostituzione degli indicatori di
direzione laterali
Per procurarsi il pezzo di ricambio rivolgersi alla
rete CITROËN o ad un riparatore qualifi cato.
)
Inserire un cacciavite sul lato dell'in-
dicatore di direzione laterale.
)
Far oscillare il cacciavite per estrar-
re l'indicatore di direzione laterale.
)
Scollegare il connettore dell'indica-
tore di direzione.
Durante lo smontaggio:
- evitare di danneggiare le vernice del
veicolo con il cacciavite,
- verifi care che il fi lo e il connettore
entrino all'interno del parafango.
Per il rimontaggio, eseguire queste ope-
razioni in ordine inverso.
In caso di diffi coltà nella sostitu-
zione, è possibile rivolgersi alla
rete CITROËN o ad un riparatore
qualifi cato.
Sostituzione dei fari fendinebbia
Per reperire i pezzi di ricambio, rivolger-
si alla rete CITROËN o ad un riparatore
qualifi cato.
)
Togliere la griglia sotto al faro fendi-
nebbia.
)
Scollegare il connettore del porta-
lampada premendo sulla linguetta.
)
Togliere il portalampada premendo
su una delle due mollette (in alto e
in basso).
Per il rimontaggio, effettuare queste
operazioni in ordine inverso.
In caso di diffi coltà nella sostitu-
zione delle lampade, è possibile
rivolgersi alla rete CITROËN o
ad un riparatore qualifi cato.
Page 149 of 245

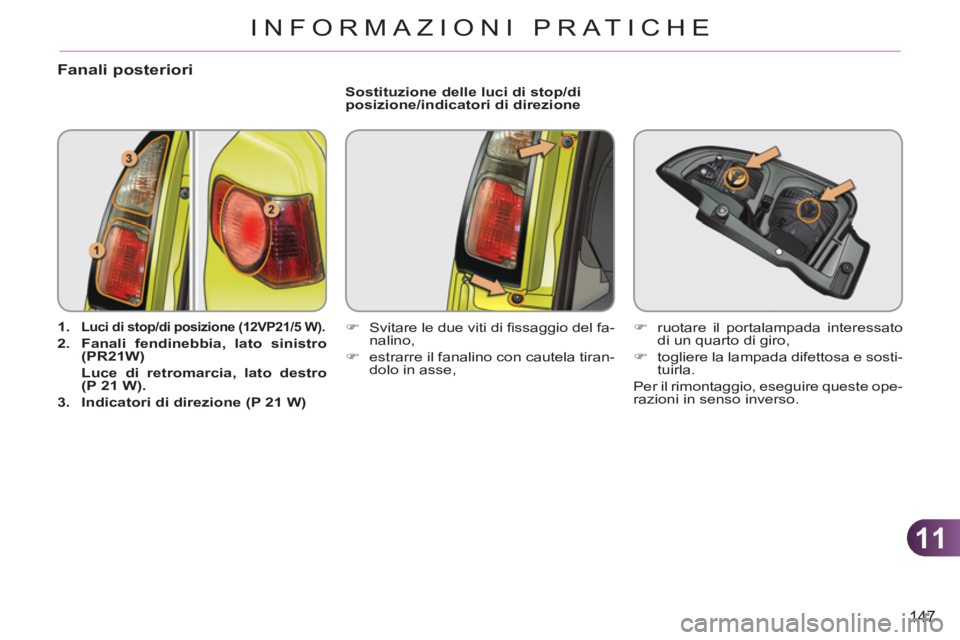

11
147
INFORMAZIONI PRATICHE
Fanali posteriori
1.
Luci di stop/di posizione (12VP21/5 W).
2.
Fanali
fendinebbia, lato sinistro
(PR21W)
Luce di retromarcia, lato destro
(P 21 W).
3.
Indicatori di direzione (P 21 W)
Sostituzione delle luci di stop/di
posizione/indicatori di direzione
)
Svitare le due viti di fi ssaggio del fa-
nalino,
)
estrarre il fanalino con cautela tiran-
dolo in asse,
)
ruotare il portalampada interessato
di un quarto di giro,
)
togliere la lampada difettosa e sosti-
tuirla.
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.
Page 150 of 245

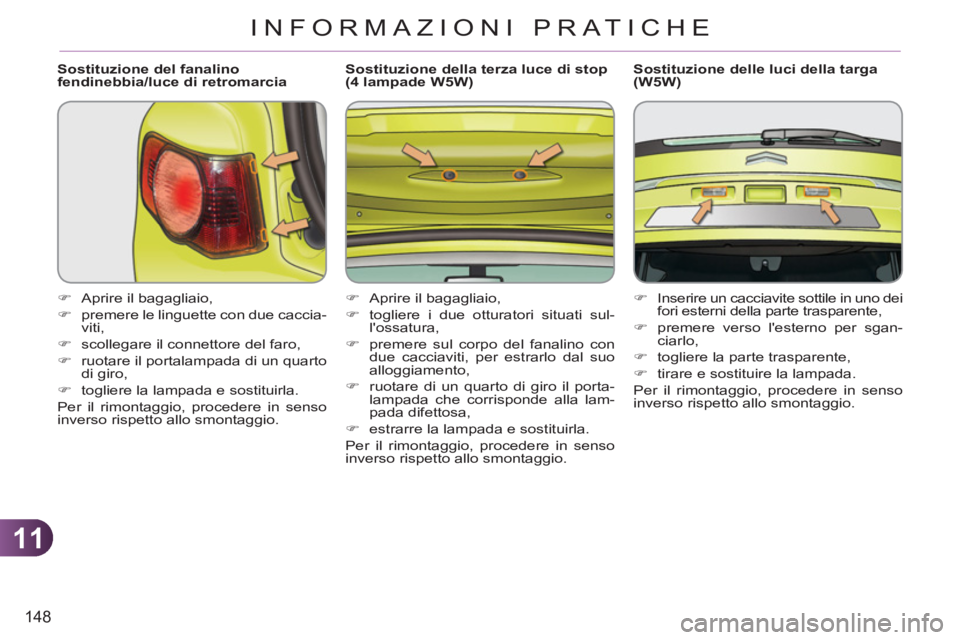

11
148
INFORMAZIONI PRATICHE
Sostituzione del fanalino
fendinebbia/luce di retromarcia
)
Aprire il bagagliaio,
)
premere le linguette con due caccia-
viti,
)
scollegare il connettore del faro,
)
ruotare il portalampada di un quarto
di giro,
)
togliere la lampada e sostituirla.
Per il rimontaggio, procedere in senso
inverso rispetto allo smontaggio.
Sostituzione della terza luce di stop
(4 lampade W5W)
)
Aprire il bagagliaio,
)
togliere i due otturatori situati sul-
l'ossatura,
)
premere sul corpo del fanalino con
due cacciaviti, per estrarlo dal suo
alloggiamento,
)
ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa,
)
estrarre la lampada e sostituirla.
Per il rimontaggio, procedere in senso
inverso rispetto allo smontaggio.
Sostituzione delle luci della targa
(W5W)
)
Inserire un cacciavite sottile in uno dei
fori esterni della parte trasparente,
)
premere verso l'esterno per sgan-
ciarlo,
)
togliere la parte trasparente,
)
tirare e sostituire la lampada.
Per il rimontaggio, procedere in senso
inverso rispetto allo smontaggio.
