Page 151 of 245
11
INFORMAZIONI PRATICHE

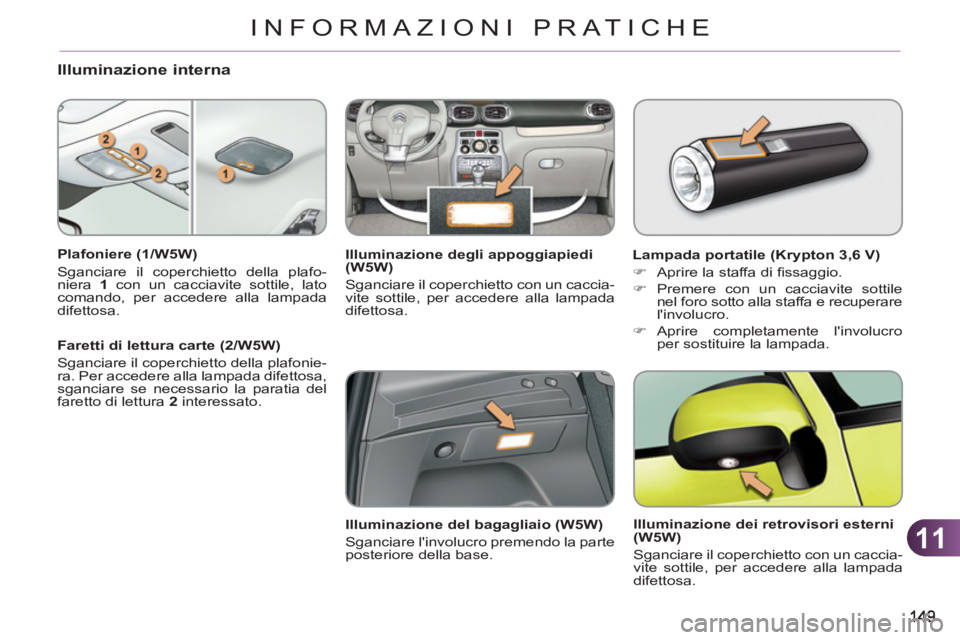

Illuminazione interna
Plafoniere (1/W5W)
Sganciare il coperchietto della plafo-
niera 1
con un cacciavite sottile, lato
comando, per accedere alla lampada
difettosa.
Faretti di lettura carte (2/W5W)
Sganciare il coperchietto della plafonie-
ra. Per accedere alla lampada difettosa,
sganciare se necessario la paratia del
faretto di lettura 2 interessato.
Illuminazione degli appoggiapiedi
(W5W)
Sganciare il coperchietto con un caccia-
vite sottile, per accedere alla lampada
difettosa.
Illuminazione del bagagliaio (W5W)
Sganciare l'involucro premendo la parte
posteriore della base.
Lampada portatile (Krypton 3,6 V)
)
Aprire la staffa di fi ssaggio.
)
Premere con un cacciavite sottile
nel foro sotto alla staffa e recuperare
l'involucro.
)
Aprire completamente l'involucro
per sostituire la lampada.
Illuminazione dei retrovisori esterni
(W5W)
Sganciare il coperchietto con un caccia-
vite sottile, per accedere alla lampada
difettosa.
Page 152 of 245
11
INFORMAZIONI PRATICHE
CITROËN declina ogni respon-
sabilità per i costi derivanti dal-
la riparazione del veicolo o per
malfunzionamenti causati dal-
l'installazione di accessori ausi-
liari non forniti, non consigliati da
CITROËN e non installati secon-
do le raccomandazioni, in parti-
colare quando l'assorbimento
degli apparecchi supplementari
supera i 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in op-
zione.
Prima di installare altri equipag-
giamenti o accessori elettrici
sul veicolo, rivolgersi alla rete
CITROËN o ad un riparatore
qualifi cato.

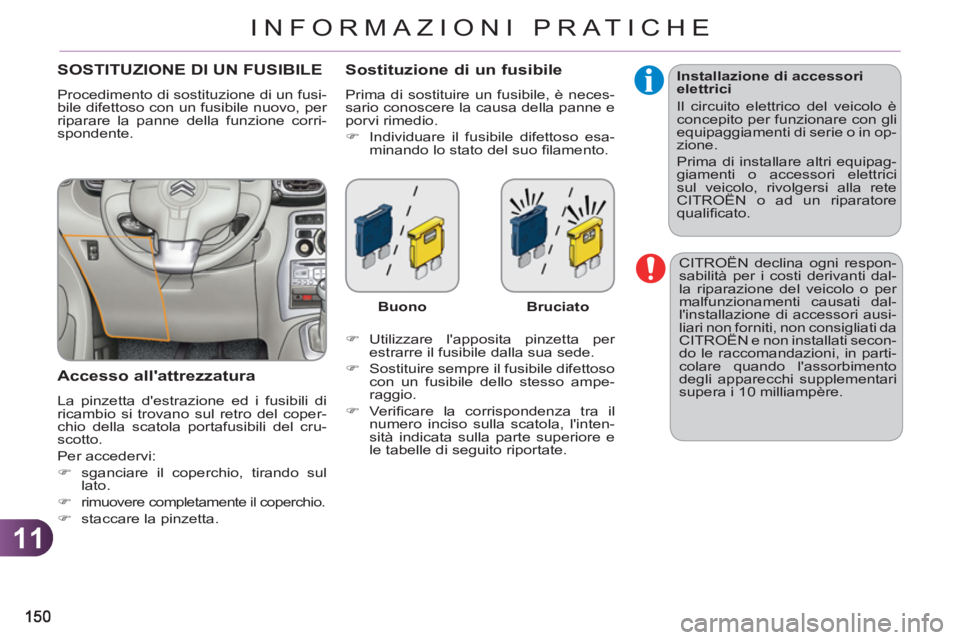

SOSTITUZIONE DI UN FUSIBILE
Procedimento di sostituzione di un fusi-
bile difettoso con un fusibile nuovo, per
riparare la panne della funzione corri-
spondente.
Accesso all'attrezzatura
La pinzetta d'estrazione ed i fusibili di
ricambio si trovano sul retro del coper-
chio della scatola portafusibili del cru-
scotto.
Per accedervi:
)
sganciare il coperchio, tirando sul
lato.
)
rimuovere completamente il coperchio.
)
staccare la pinzetta.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario conoscere la causa della panne e
porvi rimedio.
)
Individuare il fusibile difettoso esa-
minando lo stato del suo fi lamento.
)
Utilizzare l'apposita pinzetta per
estrarre il fusibile dalla sua sede.
)
Sostituire sempre il fusibile difettoso
con un fusibile dello stesso ampe-
raggio.
)
Verifi care la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità indicata sulla parte superiore e
le tabelle di seguito riportate.
Buono
Bruciato
Page 153 of 245
11
151
INFORMAZIONI PRATICHE

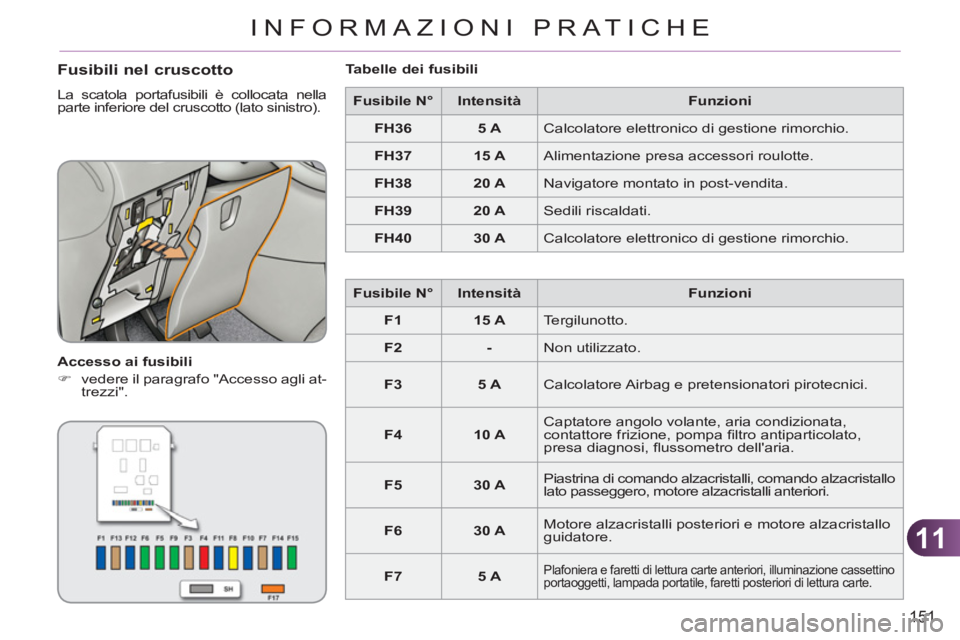

Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)
vedere il paragrafo "Accesso agli at-
trezzi".
Tabelle dei fusibili
Fusibile N°
Intensità
Funzioni
FH36
5 A
Calcolatore elettronico di gestione rimorchio.
FH37
15 A
Alimentazione presa accessori roulotte.
FH38
20 A
Navigatore montato in post-vendita.
FH39
20 A
Sedili riscaldati.
FH40
30 A
Calcolatore elettronico di gestione rimorchio.
Fusibile N°
Intensità
Funzioni
F1
15 A
Tergilunotto.
F2
-
Non utilizzato.
F3
5 A
Calcolatore Airbag e pretensionatori pirotecnici.
F4
10 A
Captatore angolo volante, aria condizionata,
contattore frizione, pompa fi ltro antiparticolato,
presa diagnosi, fl ussometro dell'aria.
F5
30 A
Piastrina di comando alzacristalli, comando alzacristallo
lato passeggero, motore alzacristalli anteriori.
F6
30 A
Motore alzacristalli posteriori e motore alzacristallo
guidatore.
F7
5 A
Plafoniera e faretti di lettura carte anteriori, illuminazione cassettino
portaoggetti, lampada portatile, faretti posteriori di lettura carte.
Page 154 of 245
11
152
INFORMAZIONI PRATICHE

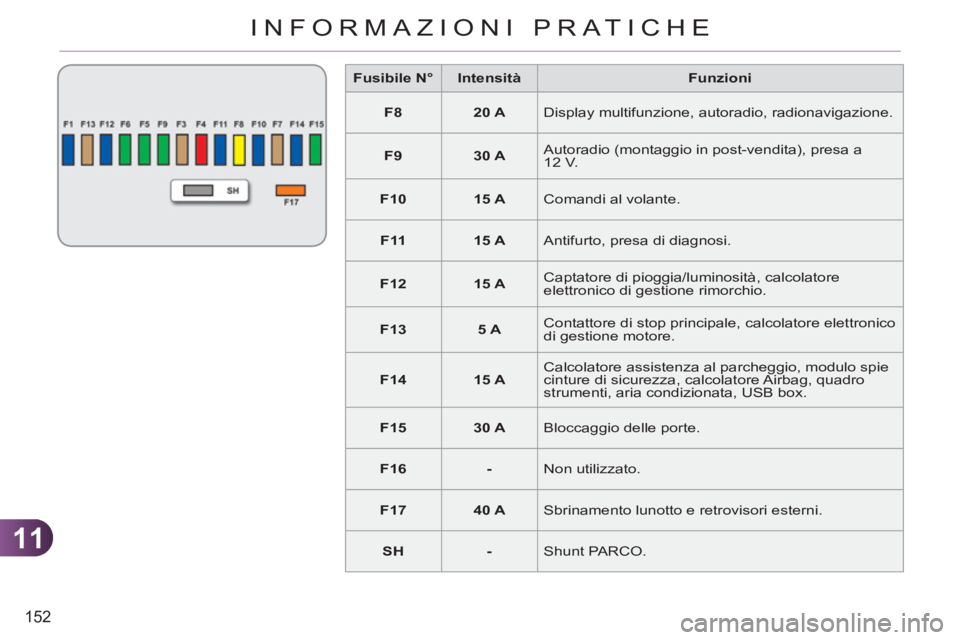

Fusibile N°
Intensità
Funzioni
F8
20 A
Display multifunzione, autoradio, radionavigazione.
F9
30 A
Autoradio (montaggio in post-vendita), presa a
12 V.
F10
15 A
Comandi al volante.
F11
15 A
Antifurto, presa di diagnosi.
F12
15 A
Captatore di pioggia/luminosità, calcolatore
elettronico di gestione rimorchio.
F13
5 A
Contattore di stop principale, calcolatore elettronico
di gestione motore.
F14
15 A
Calcolatore assistenza al parcheggio, modulo spie
cinture di sicurezza, calcolatore Airbag, quadro
strumenti, aria condizionata, USB box.
F15
30 A
Bloccaggio delle porte.
F16
-
Non utilizzato.
F17
40 A
Sbrinamento lunotto e retrovisori esterni.
SH
-
Shunt PARCO.
Page 155 of 245
11
153
INFORMAZIONI PRATICHE

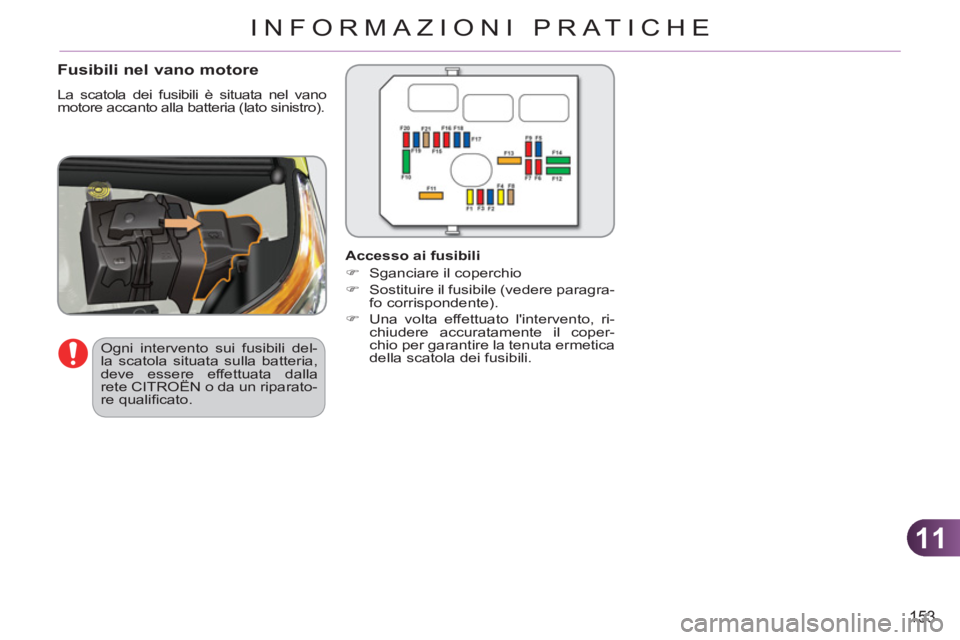

Fusibili nel vano motore
La scatola dei fusibili è situata nel vano
motore accanto alla batteria (lato sinistro).
Ogni intervento sui fusibili del-
la scatola situata sulla batteria,
deve essere effettuata dalla
rete CITROËN o da un riparato-
re qualifi cato.
Accesso ai fusibili
)
Sganciare il coperchio
)
Sostituire il fusibile (vedere paragra-
fo corrispondente).
)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola dei fusibili.
Page 156 of 245
11
154
INFORMAZIONI PRATICHE

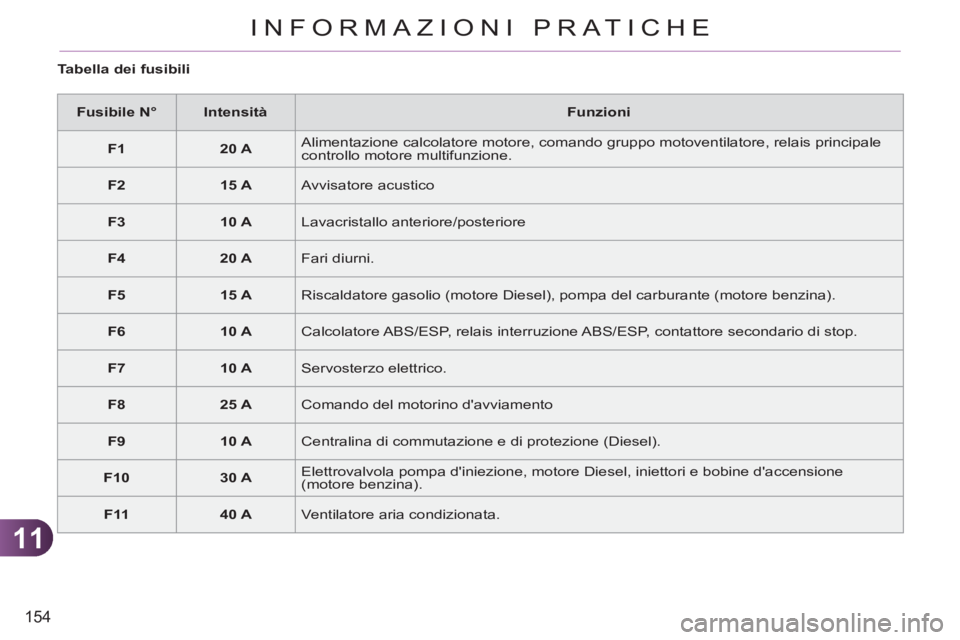

Tabella dei fusibili
Fusibile N°
Intensità
Funzioni
F1
20 A
Alimentazione calcolatore motore, comando gruppo motoventilatore, relais principale
controllo motore multifunzione.
F2
15 A
Avvisatore acustico
F3
10 A
Lavacristallo anteriore/posteriore
F4
20 A
Fari diurni.
F5
15 A
Riscaldatore gasolio (motore Diesel), pompa del carburante (motore benzina).
F6
10 A
Calcolatore ABS/ESP, relais interruzione ABS/ESP, contattore secondario di stop.
F7
10 A
Servosterzo elettrico.
F8
25 A
Comando del motorino d'avviamento
F9
10 A
Centralina di commutazione e di protezione (Diesel).
F10
30 A
Elettrovalvola pompa d'iniezione, motore Diesel, iniettori e bobine d'accensione
(motore benzina).
F11
40 A
Ventilatore aria condizionata.
Page 157 of 245
11
INFORMAZIONI PRATICHE

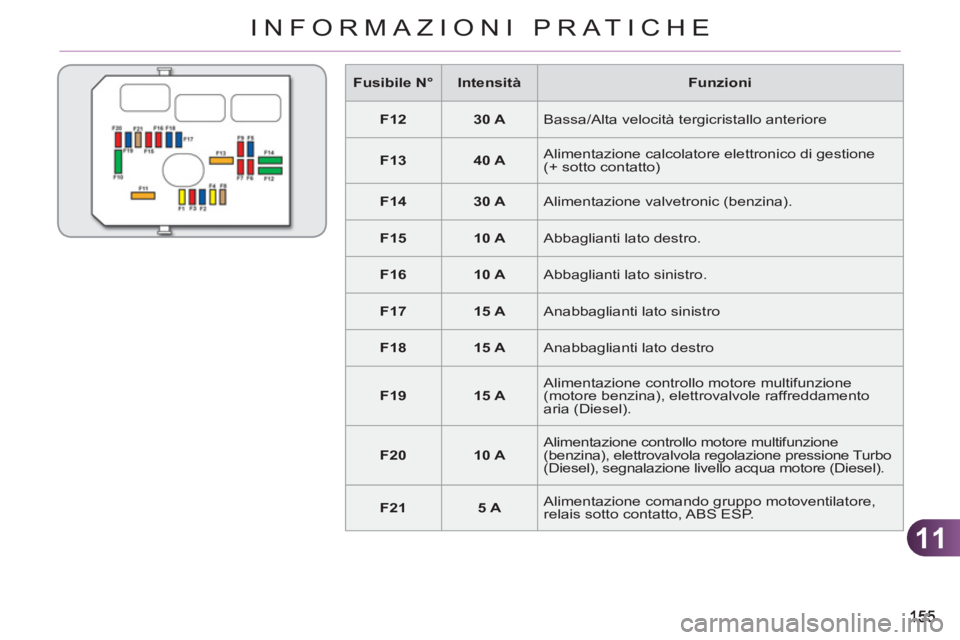

Fusibile N°
Intensità
Funzioni
F12
30 A
Bassa/Alta velocità tergicristallo anteriore
F13
40 A
Alimentazione calcolatore elettronico di gestione
(+ sotto contatto)
F14
30 A
Alimentazione valvetronic (benzina).
F15
10 A
Abbaglianti lato destro.
F16
10 A
Abbaglianti lato sinistro.
F17
15 A
Anabbaglianti lato sinistro
F18
15 A
Anabbaglianti lato destro
F19
15 A
Alimentazione controllo motore multifunzione
(motore benzina), elettrovalvole raffreddamento
aria (Diesel).
F20
10 A
Alimentazione controllo motore multifunzione
(benzina), elettrovalvola regolazione pressione Turbo
(Diesel), segnalazione livello acqua motore (Diesel).
F21
5 A
Alimentazione comando gruppo motoventilatore,
relais sotto contatto, ABS ESP.
Page 158 of 245
11
156
INFORMAZIONI PRATICHE

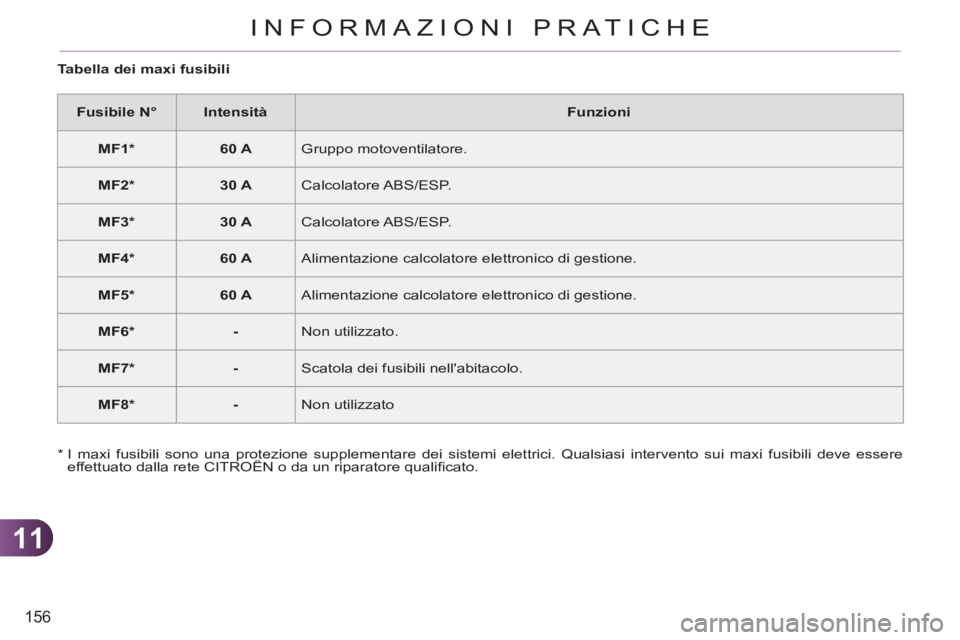

Tabella dei maxi fusibili
Fusibile N°
Intensità
Funzioni
MF1 *
60 A
Gruppo motoventilatore.
MF2 *
30 A
Calcolatore ABS/ESP.
MF3 *
30 A
Calcolatore ABS/ESP.
MF4 *
60 A
Alimentazione calcolatore elettronico di gestione.
MF5 *
60 A
Alimentazione calcolatore elettronico di gestione.
MF6 *
-
Non utilizzato.
MF7 *
-
Scatola dei fusibili nell'abitacolo.
MF8 *
-
Non utilizzato
*
I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve essere
effettuato dalla rete CITROËN o da un riparatore qualifi cato.
Page 159 of 245
11
INFORMAZIONI PRATICHE

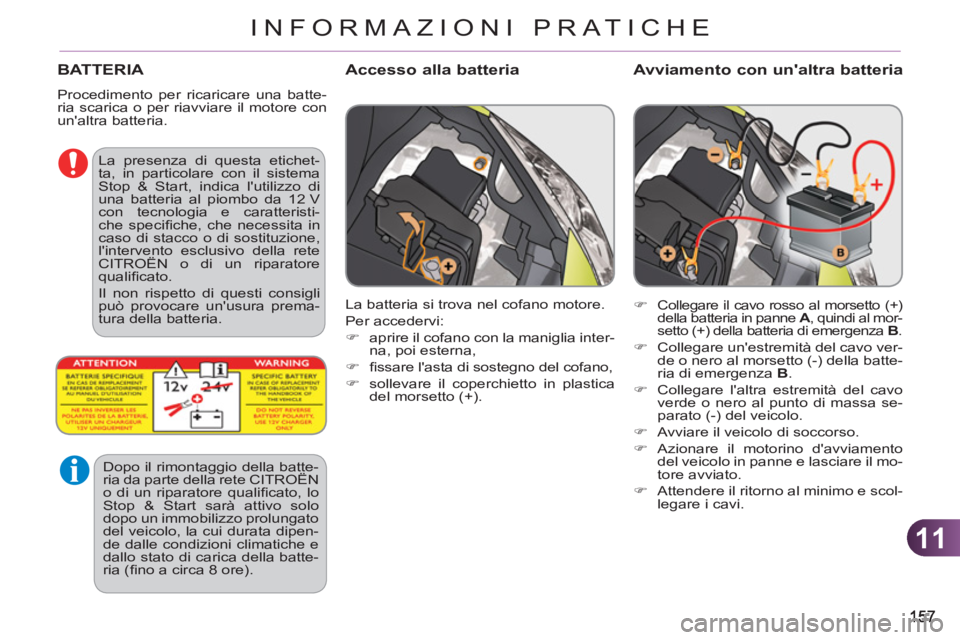

BATTERIA
Procedimento per ricaricare una batte-
ria scarica o per riavviare il motore con
un'altra batteria.
Accesso alla batteria
Avviamento con un'altra batteria
)
Collegare il cavo rosso al morsetto (+)
della batteria in panne A
, quindi al mor-
setto (+) della batteria di emergenza B
.
)
Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di emergenza B
.
)
Collegare l'altra estremità del cavo
verde o nero al punto di massa se-
parato (-) del veicolo.
)
Avviare il veicolo di soccorso.
)
Azionare il motorino d'avviamento
del veicolo in panne e lasciare il mo-
tore avviato.
)
Attendere il ritorno al minimo e scol-
legare i cavi.
La batteria si trova nel cofano motore.
Per accedervi:
)
aprire il cofano con la maniglia inter-
na, poi esterna,
)
fi ssare l'asta di sostegno del cofano,
)
sollevare il coperchietto in plastica
del morsetto (+).
La presenza di questa etichet-
ta, in particolare con il sistema
Stop & Start, indica l'utilizzo di
una batteria al piombo da 12 V
con tecnologia e caratteristi-
che specifi che, che necessita in
caso di stacco o di sostituzione,
l'intervento esclusivo della rete
CITROËN o di un riparatore
qualifi cato.
Il non rispetto di questi consigli
può provocare un'usura prema-
tura della batteria.
Dopo il rimontaggio della batte-
ria da parte della rete CITROËN
o di un riparatore qualifi cato, lo
Stop & Start sarà attivo solo
dopo un immobilizzo prolungato
del veicolo, la cui durata dipen-
de dalle condizioni climatiche e
dallo stato di carica della batte-
ria (fi no a circa 8 ore).
Page 160 of 245
11
158
INFORMAZIONI PRATICHE

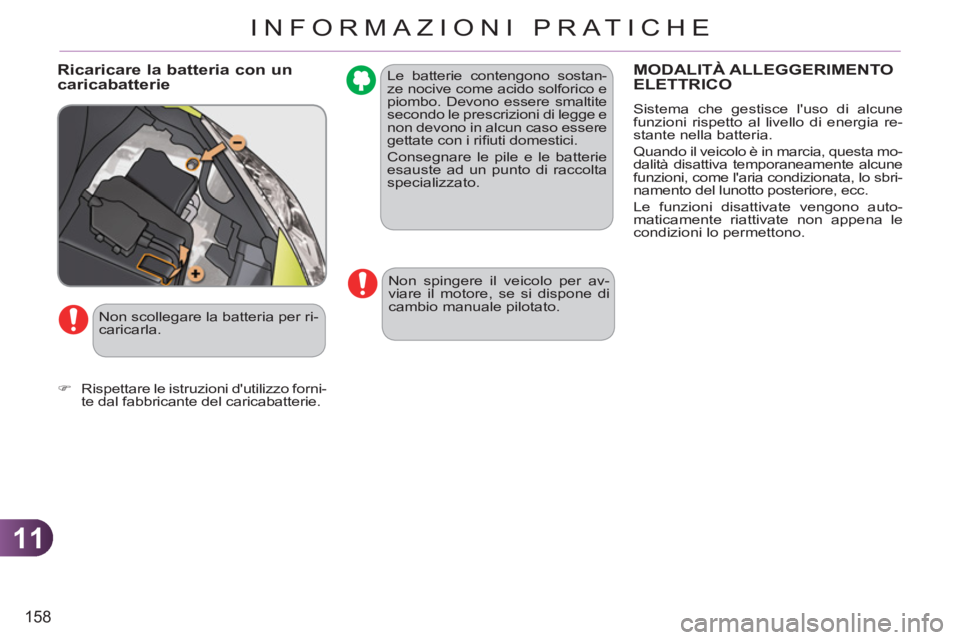

Le batterie contengono sostan-
ze nocive come acido solforico e
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Ricaricare la batteria con uncaricabatterie MODALITÀ ALLEGGERIMENTO ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
Non spingere il veicolo per av-
viare il motore, se si dispone di
cambio manuale pilotato.
Non scollegare la batteria per ri-
caricarla.
)
Rispettare le istruzioni d'utilizzo forni-
te dal fabbricante del caricabatterie.
