CITROEN C3 PICASSO 2015 Kasutusjuhend (in Estonian)

39
C3Picasso_et_Chap02_ecran-multifonction_ed01-2014
Pardakompuuter, mõned mõisted
Niipea, kui kütust on vähem, kui 30 km
l äbimiseks, ilmuvad näidikule kriipsud. Pärast
vähemalt 5


liitri kütuse lisamist arvestatakse
kütusevaru uuesti ja see ilmub näidikule, kui
ületab 100
km.
Kütusevaru
(km või miili)
Kilomeetrite hulk, mida saab
paagis oleva kütusehulgaga
läbida (see näit oleneb viimaste
kilomeetrite keskmisest
kütusekulust).
Kütusekulu antud hetkel
(l/100 km või km/l või mpg)arvutatakse paari viimase sekundi
põhjal.
Keskmine kütusekulu
(l/100 km või km/l või mpg)ar vutatakse pärast viimast
teekonna andmete nullimist.
Läbitud vahemaa
(km või miili)ar vutatakse pärast viimast
teekonna andmete nullimist.
Keskmine kiirus
(km/h või mph)ar vutatakse pärast viimast
teekonna andmete nullimist.
Läbida jääv vahemaa
(km või miili)se e on sihtpunktini jäänud v ahemaa.
ar

vutatakse navigatsioonisüsteemi
poolt koheselt, kui teejuhatamine on
aktiivne või sisestatakse kasutaja
poolt.
Kui vahemaa ei ole sisestatud, siis
ilmuvad numbrite asemele kriipsud.
Stop & Start loendur
(minutit/sekundit või tundi/minutit)
Kui teie sõidukis on st op & st art
süsteem, arvestab loendus
st
O
P
režiimi
kasutamise aega teekonna
vä

ltel.
Loendur nullitakse iga kord süüte
sisselülitamisel.
Kui kriipsud ilmuvad sõidu ajal
numbrite asemele, pöörduge C
i

tr
O

ËN
esindusse või kvalifitseeritud töökotta.
se

e näit võib muutuda, kui muudate
sõidustiili või kui teekate muutub ja
sellega kaasneb kütusekulu oluline
muutumine.
se

e näit ilmub siis, kui sõidukiirus
ületab 30

km/h.
2
multifunktsionaalsed ekraanid

40
C3Picasso_et_Chap03_confort_ed01-2014

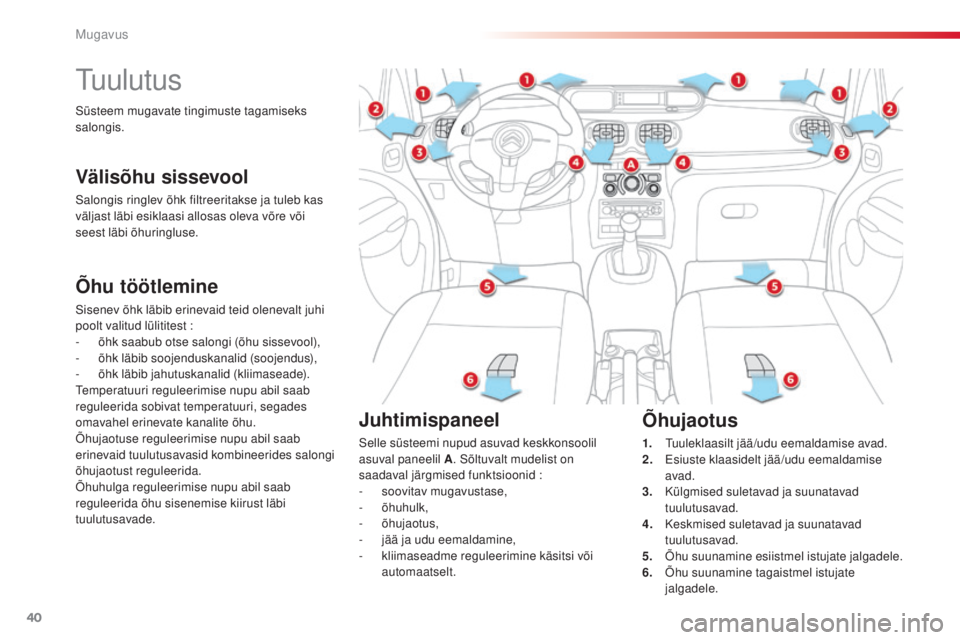

tuulutus
Õhu töötlemine
sisenev õhk läbib erinevaid teid olenevalt juhi
poolt valitud lülititest :
-

õ
hk saabub otse salongi (õhu sissevool),
-
õ

hk läbib soojenduskanalid (soojendus),
-
õ

hk läbib jahutuskanalid (kliimaseade).
te

mperatuuri reguleerimise nupu abil saab
reguleerida sobivat temperatuuri, segades
omavahel erinevate kanalite õhu.
Õhujaotuse reguleerimise nupu abil saab
erinevaid tuulutusavasid kombineerides salongi
õhujaotust reguleerida.
Õhuhulga reguleerimise nupu abil saab
reguleerida õhu sisenemise kiirust läbi
tuulutusavade.
Välisõhu sissevool
salongis ringlev õhk filtreeritakse ja tuleb kas
väljast läbi esiklaasi allosas oleva võre või
seest läbi õhuringluse.
Juhtimispaneel
selle süsteemi nupud asuvad keskkonsoolil
asuval paneelil A .
sõ ltuvalt mudelist on
saadaval järgmised funktsioonid


:
-

s
oovitav mugavustase,
-


õhuhulk,
-


õhujaotus,
-

j
ää ja udu eemaldamine,
-
k

liimaseadme reguleerimine käsitsi või
automaatselt.
Õhujaotus
1. tuuleklaasilt jää/udu eemaldamise avad.
2. E siuste klaasidelt jää/udu eemaldamise
avad.
3.
K

ülgmised suletavad ja suunatavad
tuulutusavad.
4.
K

eskmised suletavad ja suunatavad
tuulutusavad.
5.
Õ

hu suunamine esiistmel istujate jalgadele.
6.
Õ

hu suunamine tagaistmel istujate
jalgadele.
süs

teem mugavate tingimuste tagamiseks
salongis.
mugavus

41
C3Picasso_et_Chap03_confort_ed01-2014
tuulutuse ja kliimaseadme korraliku töö tagamiseks pidage kinni järgmistest kasutust ja
hooldust puudutavatest reeglitest :
F
K
ui sõiduki temperatuur on pikaajalise päikese käes seismise tagajärjel väga kõrge,
tuulutage salongi.
V

iige õhuhulga lüliti asendisse, mis tagab piisava õhuvahetuse salongis.
F

Ü
htlase õhujaotuse saavutamiseks ärge katke kinni esiklaasi allosas asuvaid õhuavade
võresid, puhureid, tuulutusavasid ja õhuavasid ning salongis mõlemal pool pagasiriiulit
asuvaid õhu väljalaskeavasid.
F
ä
r
ge katke kinni armatuurlaual (näidikuploki taga) olevat valgusandurit, mis osaleb
kliimaseadme töö reguleerimises.
F
K

liimaseadme töökorras hoidmiseks lülitage see kord või paar korda kuus 5 - 10 minutiks
sisse.
F

K
ontrollige salongifiltri korrasolekut ja vahetage filterelementi regulaarselt
(vt. ptk. "Kontrollimine").


s
o
ovitame kasutada kombineeritud salongifiltrit. t
ä
nu teisele aktiivfiltrile on
autosviibijate poolt on salong ja selle õhk puhtamad (väheneb allergiarisk,
ebameeldivad lõhnad ja mustuskihi tekkimise võimalus).
F

K
liimaseadme korrashoidmiseks laske seda regulaarselt kontrollida.
F

K
ui kliimaseadmest ei tule külma õhku, siis ärge kliimaseadet kasutage ja laske see
C
itr
O
ËN esinduses või kvalifitseeritud töökojas üle kontrollida. Kliimaseade ei sisalda kloori ega
kahjusta osoonikihti.
Kui veate maksimaalse raskusega koormat tugeval tõusul ja kuuma ilmaga, siis aitab
kliimaseadme välja lülitamine mootorit säästa ja muudab pukseerimise tõhusamaks.
Nõuanded tuulutuse ja kliimaseadme kasutamiseks
Kliimaseadme töö tekitab teatud hulgal
vett, mis sõiduki seismise ajal sõiduki
alla voolab.
3
mugavus

42
C3Picasso_et_Chap03_confort_ed01-2014
Vastav nupp asub
soojenduse või
kliimaseadme
esipaneelil.
tagaklaasilt jää eemaldamine
Sisse lülitamine
tagaklaasilt saab jääd eemaldada vaid siis, kui
mootor töötab.
F t
a
gaklaasilt ja küljepeeglitelt jää
eemaldamiseks vajutage sellele nupule.
Nupuga seotud tuli süttib.
Välja lülitamine
jää eemaldamine peatub automaatselt, et
vältida liigset energiakulu.
F
j
ä
ä eemaldamist saab ka varem välja
lülitada, vajutades uuesti sellele nupule.
Nupuga seotud tuli kustub.
F

L
ülitage tagaklaasilt ja
küljepeeglitelt jää eemaldamine
välja niipea, kui see enam vajalik
ei ole, sest liigne elektrikulu
suurendab ka kütusekulu.
mugavus

43
C3Picasso_et_Chap03_confort_ed01-2014
reisijate jalad.
Keskmised ja külgmised õhuavad.Õhujaotust saab muuta, viies nupu
keskmisesse asendisse.
2. Õhuvoolu reguleerimine
F Keerake nuppu asendite 1 ja 5 vahel, et saavutada teile
sobiva tugevusega õhuvoolu. Esiklaas, külgaknad ja reisijate jalad.
F
K
eerake nuppu sinisest (külm)
punaseni (soe), et reguleerida
temperatuuri endale sobivaks. Esiklaas ja külgaknad.
1. Temperatuuri reguleerimine
soojenduse/kliimaseadme süsteemid saavad töötada vaid siis, kui mootor töötab.
3. Õhujaotuse reguleerimine
soohendus /
tuu

lutusma nuaalkliimaseade
F Kui viite õhuvoolu lüliti asendisse 0
(süsteemi blokeerimine), siis
salongi kliimat enam ei reguleerita.
al

les jääb vaid sõiduki liikumisest
tingitud kerge õhuvool.
3
mugavus

44
C3Picasso_et_Chap03_confort_ed01-2014
4. Välisõhu sissevool/Õhuringlus
Välisõhu sissevool võimaldab vältida udu
tekkimist esiklaasile ja külgakendele.
sal
ongiõhu ringlus võimaldab ära hoida
ebameeldivate lõhnade ja heitgaaside sattumist
salongi.
Niipea kui võimalik, lülitage välisõhu sissevool
uuesti sisse, et vältida salongiõhu halvenemist ja
udu tekkimist klaasidele.
F
V

ajutage nupule ja lülitage sisse
õhuringlus.
s
üt
tib vastav tuli.
F

V
älisõhu sissevooluks vajutage uuesti nupule.
tu

li kustub.
5. Kliimaseadme sisse/välja
lülitamine
Võimaldab :
- s uvel langetada salongis temperatuuri,
-

t
alvel, kui temperatuur on üle 3°C, aidata
kaasa udu eemaldamisele akendelt.
Välja lülitamine
F Vajutage uuesti nupule "A /C " , nupu tuli
kustub.
Kliimaseadme väljalülitamine võib põhjustada
ebamugavust (niiskus, udu akendel). Kliimaseade töötab tõhusalt igal
aastaajal, kui aknad on suletud.
Sisse lülitamine
F Vajutage nupule "A /C "
, nupu tuli süttib.
Kliimaseade ei tööta, kui õhuvoolu
reguleerimise nupp 2
on asendis "0".
Kui soovite jahedat õhku kiiremini, lülitage
mõneks hetkeks sisse õhuringlus.
s
e
ejärel
valige jälle välisõhu sissevool.
mugavus

45
C3Picasso_et_Chap03_confort_ed01-2014
Kliimaseade töötab vaid siis, kui mootor töötab.
ju
ht ja kõrvalistuja saavad kumbki
oma poole temperatuuri ise
reguleerida.
F

K
eerake nuppu 2 või 3 vasakule või
paremale, et mugavusastet vastavalt kas
suurendada või vähendada.
Optimaalse mugavuse tagab mugavusaste 21.
so

ovi korral võite temperatuuri reguleerida
näitajate 18
ja 24 vahel.
Optimaalse mugavuse huvides ei tohiks
parema ja vasaku poole temperatuuri erinevus
olla üle 3.
Tööpõhimõte
F Vajutage nupule "AUTO" . Nupu
tuli süttib.
2. Juhi poole reguleerimine
automaatne kahetsooniline kliimaseade
Soovitame kasutada just seda režiimi :
a utomaatrežiim reguleerib ise kõiki
k

liimaseadme funktsioone, temperatuuri,
õhuvoolu, õhujaotust ja õhuringlust vastavalt
valitud tasemele.
se

e süsteem on loodud töötama tõhusalt iga
ilmaga, kui aknad on suletud. Ekraanile ilmuv number tähistab mugavusastet,
mitte temperatuuri Celsiuses või Farenheitis.
1.
Automaatne
mugavusprogramm
3. Kõrvalistuja poole reguleerimine
Kui sõidukisse sisenedes avastate,
et temperatuur on mugavusastmest
kõrgem või madalam, ärge muutke
ekraanil olevat temperatuuritaset.
sü

steem muudab temperatuuri ise
võimalikult ruttu sobivaks.
Kui mootor on külm, siis saavutab
tuulutus oma optimaalse taseme järk-
järgult, et vältida liiga tugevat külma õhu
voolu.
Külma ilmaga puhutakse sooja õhku
ainult esiklaasile, külgakendele ja
reisijate jalgadele.
3
mugavus

46
C3Picasso_et_Chap03_confort_ed01-2014
4. Automaatne
nähtavusprogramm
mõnikord ei piisa ainult
automaatsest mugavusprogrammist
selleks, et eemaldada akendelt
kogu jää/udu, mis võib olla tingitud
kõrgest niiskusastmest, suurest
reisijate arvust, härmatisest jne.
F

P

rogrammi väljalülitamiseks vajutage
uuesti nupule "nähtavus" või nupule
"AUTO" . Nupu tuli kustub ja nupu "AUTO"
tuli süttib.
st

op & s
t
art funktsiooni puhul ei tööta
STOP
režiim, kui udu eemaldamine
k

laasidelt töötab.
F
a
u

tomaatse nähtavusprogrammi
aktiveerimiseks vajutage sellele nupule.
Nupu tuli süttib.
sü

steem reguleerib automaatselt
konditsioneeri, õhuhulka, välisõhu sissevoolu
ja jaotab optimaalselt õhuvoolu esiklaasile ja
külgakendele. Vastavalt
soovile on võimalik automaatrežiimi
p

oolt pakutavat programmi osaliselt muuta.
Ülejäänud funktsioone reguleeritakse samas
automaatselt edasi.
F

V
ajutus nupule "AUTO" viib taas kõik
funktsioonid automaatjuhtimisele.
Kui soovite salongi maksimaalselt
soojendada või jahutada, saate
reguleerida näitu ka väiksemaks, kui
14


või suuremaks, kui 28.
F

K
eerake nuppu 2 või 3 vasakule,
kuni näidikule ilmub "LO" või
paremale, kuni näidikule ilmub "HI" .
Käsitsi reguleerimine
F Vajutus sellele nupule lülitab
välja õhujahutuse.
5. Kliimaseadme sisse- / väljalülitamine
Ärge seda režiimi väga kauaks tööle jätke (udu, l
õhnade, niiskuse tekkimise risk).
F

N
iipea kui võimalik, vajutage uuesti
sellele nupule, kliimaseade lülitub taas
automaatrežiimile.
N

upu
"A
/C " tuli süttib.
mugavus

47
C3Picasso_et_Chap03_confort_ed01-2014
6. Õhujaotuse reguleerimine
F Ühele või mitmele nupule vajutades saate suunata
õhuvoolu :
7. Õhuvoolu reguleerimine
F Õhuvoolu vähendamiseks keerake seda nuppu vasakule
ja suurendamiseks paremale.
8. Välisõhu sissevool / ÕhuringlusF Keerake õhuvoolu nuppu vasakule kuni
tulede kustumiseni.
Kliimaseade ja tuulutus lülituvad välja.
te

mperatuuri reguleerimine enam ei tööta.
sä

ilib vaid auto liikumisest tingitud kerge
õhuvool.
F

K
eerake õhuvoolu nuppu paremale või
vajutage nupule "AUTO" , et süsteemi
blokeerumisele eelnenud näitajatega
uuesti sisse lülitada.
F

V

ajutus sellele nupule
võimaldab reguleerida
õhuringlust. Nupu tuli süttib.
-

e

siklaasile ja külgakendele (udu või jää
eemaldamiseks),
-
e

siklaasile ja külgakendele ning
tuulutusavadesse,
-
e

siklaasile, külgakendele,
tuulutusavadesse ja reisijate jalgadele,
-
t

uulutusavadesse ja reisijate jalgadele,
-


tuulutusavadesse,
-
re

isijate jalgadele,
-
e

siklaasile, külgakendele ja reisijate
jalgadele.
Õhuvoolu tuled kahe spiraali vahel süttivad
järk-järgult vastavalt valitud näitajale. F

N

iipea, kui võimalik, vajutage uuesti sellele
nupule, et lasta välisõhul uuesti sisse
voolata ja vältida udu tekkimist. Nupu tuli
kustub.
9. Ühetsooniline / kahetsooniline
F Vajutage sellele nupule, et reguleerida kaasreisija poole
temperatuuri vastavaks
juhi poole temperatuuriga
(ühetsooniline). Nupu tuli süttib.
Õhuringlus takistab gaaside ja ebameeldivate
välislõhnade pääsemist salongi.
Vältige pikaaegset sõitmist
sisselülitatud õhuringlusega või
blokeeritud kliimaseadmega
(udu ja õhukvaliteedi halvenemine).
Süsteemi blokeerimine
3
mugavus

48
C3Picasso_et_Chap03_confort_ed01-2014

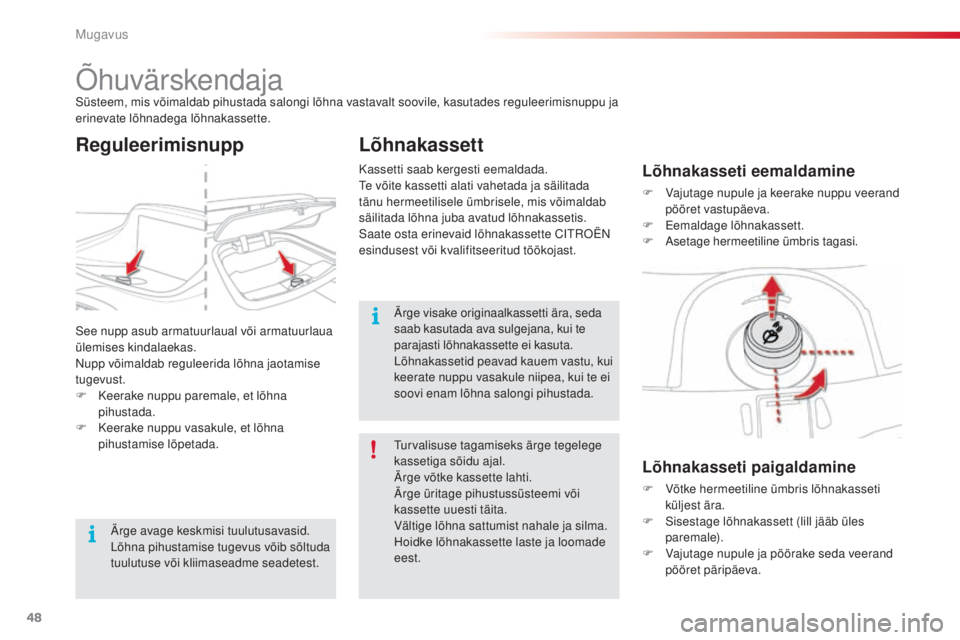

Õhuvärskendajasüsteem, mis võimaldab pihustada salongi lõhna vastavalt soovile, kasutades reguleerimisnuppu ja
erinevate lõhnadega lõhnakassette.
Lõhnakasseti paigaldamine
F Võtke hermeetiline ümbris lõhnakasseti küljest ära.
F
s
i
sestage lõhnakassett (lill jääb üles
paremale).
F

V
ajutage nupule ja pöörake seda veerand
pööret päripäeva.
se

e nupp asub armatuurlaual või armatuurlaua
ülemises kindalaekas.
Nupp võimaldab reguleerida lõhna jaotamise
tugevust.
F

K

eerake nuppu paremale, et lõhna
pihustada.
F

K

eerake nuppu vasakule, et lõhna
pihustamise lõpetada.
Lõhnakassett
Lõhnakasseti eemaldamine
F Vajutage nupule ja keerake nuppu veerand pööret vastupäeva.
F

E
emaldage lõhnakassett.
F
a
se
tage hermeetiline ümbris tagasi.
tu

rvalisuse tagamiseks ärge tegelege
kassetiga sõidu ajal.
är

ge võtke kassette lahti.
är

ge üritage pihustussüsteemi või
kassette uuesti täita.
Vältige lõhna sattumist nahale ja silma.
Hoidke lõhnakassette laste ja loomade
eest.
är

ge visake originaalkassetti ära, seda
saab kasutada ava sulgejana, kui te
parajasti lõhnakassette ei kasuta.
Lõhnakassetid peavad kauem vastu, kui
keerate nuppu vasakule niipea, kui te ei
soovi enam lõhna salongi pihustada.
är

ge avage keskmisi tuulutusavasid.
Lõhna pihustamise tugevus võib sõltuda
tuulutuse või kliimaseadme seadetest.
Reguleerimisnupp
Kassetti saab kergesti eemaldada.te v õite kassetti alati vahetada ja säilitada
tänu hermeetilisele ümbrisele, mis võimaldab
säilitada lõhna juba avatud lõhnakassetis.
s aate osta erinevaid lõhnakassette C
itr
O
ËN
esindusest või kvalifitseeritud töökojast.
mugavus
