CITROEN C3 PICASSO 2015 Manuales de Empleo (in Spanish)

169
C3Picasso_es_Chap11_informations-pratiques_ed01-2014
Cambio de la luz antiniebla/luz
de marcha atrás
F abra el maletero.
F P resione las lengüetas sirviéndose de dos
destornilladores.
F
d
e
sconecte el conector del piloto.
F

G
ire el portalámparas un cuarto de vuelta.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de la tercera luz de freno
(4 lámparas W5W)
F abra el maletero.
F R etire los dos obturadores situados en el
forro.
F

P
resione el cuerpo del piloto con dos
destornilladores para extraerlo de su
alojamiento.
F

G
ire un cuarto de vuelta el portalámparas
correspondiente a la lámpara defectuosa.
F
t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de matrícula
(W5W)
F introduzca un destornillador fino en uno de los orificios exteriores de la tapa de
plástico transparente.
F
e
m
pújelo hacia el exterior para soltarlo.
F

R
etire la tapa de plástico transparente.
F
t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
11
información práctica

170
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

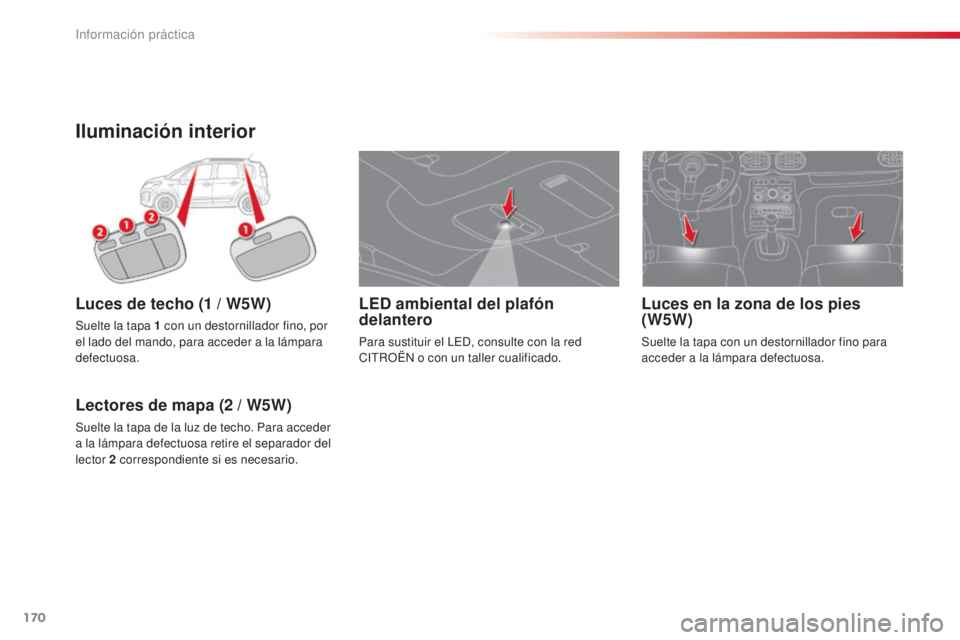

Iluminación interior
Luces de techo (1 / W5W)
Suelte la tapa 1 con un destornillador fino, por
e l lado del mando, para acceder a la lámpara
defectuosa.
Lectores de mapa (2 / W5W)
Suelte la tapa de la luz de techo. Para acceder
a la lámpara defectuosa retire el separador del
lector 2
correspondiente si es necesario.
Luces en la zona de los pies
(W5W)
Suelte la tapa con un destornillador fino para
acceder a la lámpara defectuosa.
LED ambiental del plafón
delantero
Para sustituir el led, c onsulte con la red
Ci tR OËn o con un taller cualificado.
información práctica

171
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

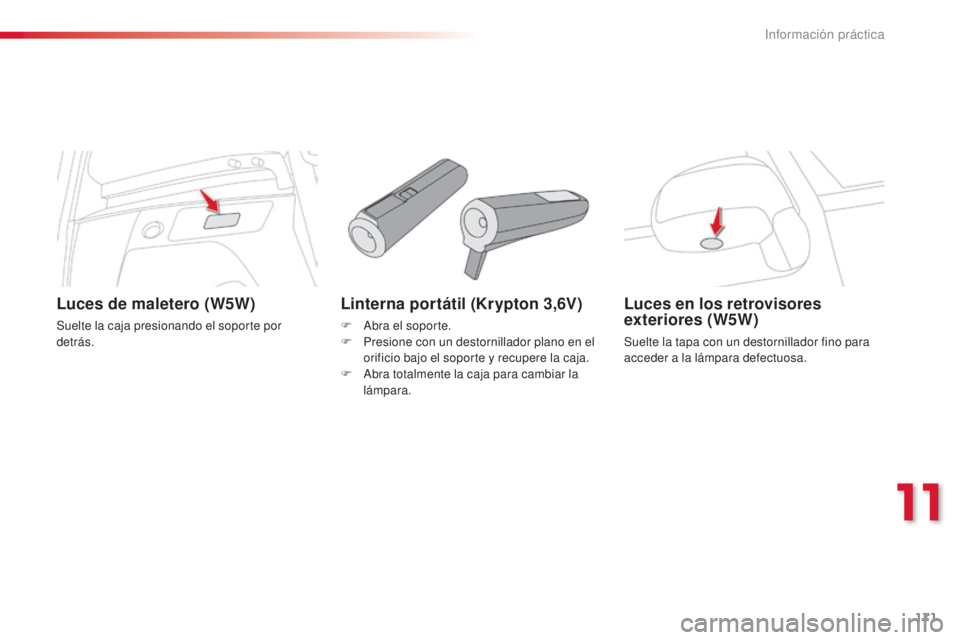

Linterna portátil (Krypton 3,6V)
F abra el soporte.
F P resione con un destornillador plano en el
orificio bajo el soporte y recupere la caja.
F
a
b
ra totalmente la caja para cambiar la
lámpara.
Luces en los retrovisores
exteriores (W5W)
Suelte la tapa con un destornillador fino para
acceder a la lámpara defectuosa.
Luces de maletero (W5W)
Suelte la caja presionando el soporte por
detrás.
11
información práctica

172
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

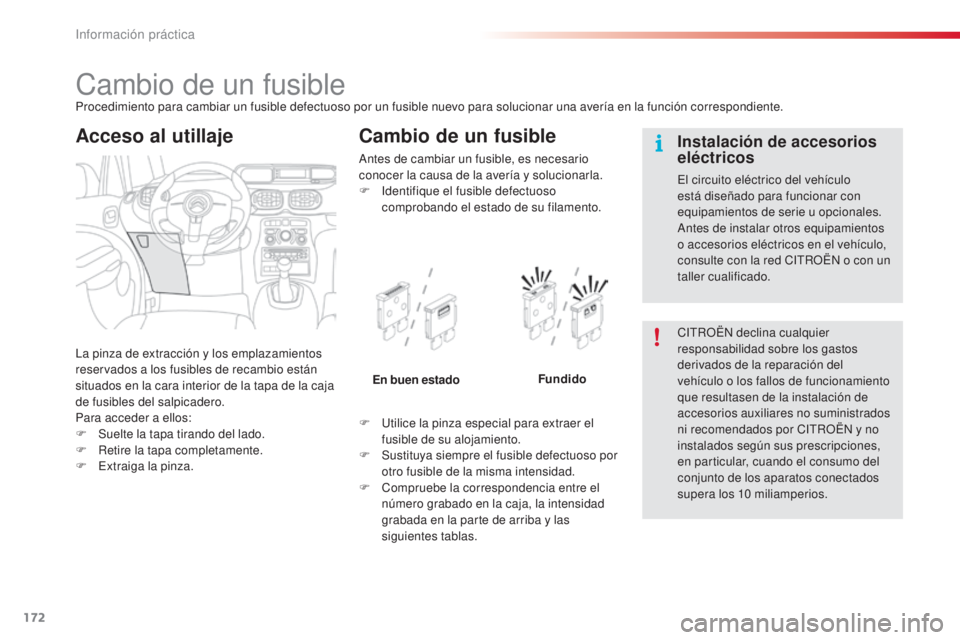

Cambio de un fusibleProcedimiento para cambiar un fusible defectuoso por un fusible nuevo para solucionar una avería en la función correspondiente.
la p
inza de extracción y los emplazamientos
reservados a los fusibles de recambio están
situados en la cara interior de la tapa de la caja
de fusibles del salpicadero.
Para acceder a ellos:
F

S
uelte la tapa tirando del lado.
F

R
etire la tapa completamente.
F
e
x
traiga la pinza.
Cambio de un fusible
antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F i
de
ntifique el fusible defectuoso
comprobando el estado de su filamento.
F
u
t
ilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte de arriba y las
siguientes tablas.
En buen estado
FundidoC
i

t
R
OË
n d
eclina cualquier
responsabilidad sobre los gastos
derivados de la reparación del
vehículo o los fallos de funcionamiento
que resultasen de la instalación de
accesorios auxiliares no suministrados
ni recomendados por C
i

t
R
OË
n
y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los aparatos conectados
supera los 10


miliamperios.Instalación de accesorios
eléctricos
el circuito eléctrico del vehículo
está diseñado para funcionar con
equipamientos de serie u opcionales.
an
tes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red C
i

t
R
OË
n
o con un
taller cualificado.
Acceso al utillaje
información práctica

173
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

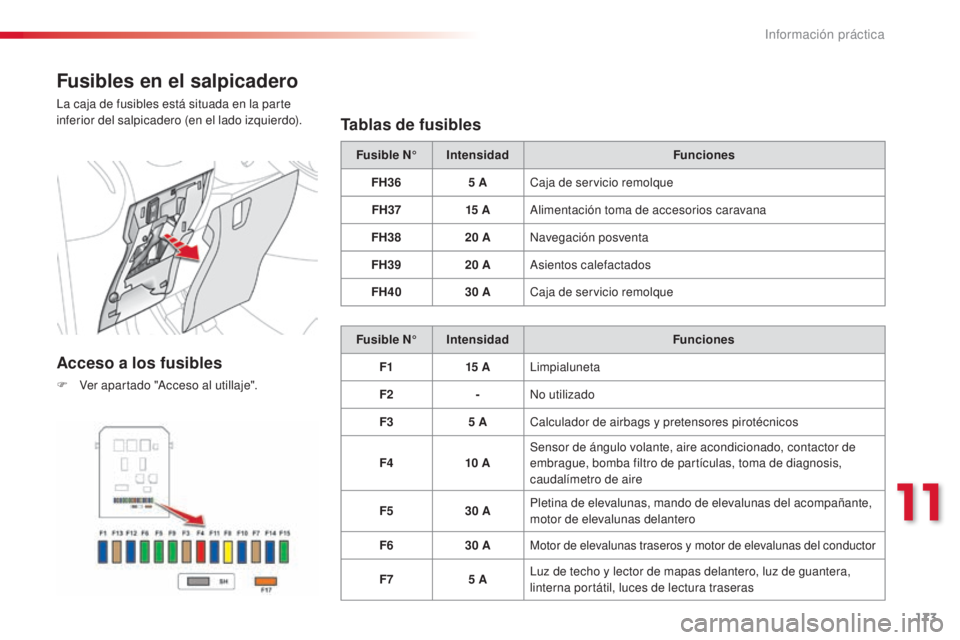

Fusibles en el salpicadero
la caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Ver apartado "acceso al utillaje".
Tablas de fusibles
Fusible N°Intensidad Funciones
FH36 5
ACaja de servicio remolque
FH37 15


A
al
imentación toma de accesorios caravana
FH38 20
A
na
vegación posventa
FH39 20
A
as
ientos calefactados
FH40 30
ACaja de servicio remolque
Fusible N° Intensidad Funciones
F1 15


A
li
mpialuneta
F2 -
no

utilizado
F3 5
ACalculador de airbags y pretensores pirotécnicos
F4 10


ASensor de ángulo volante, aire acondicionado, contactor de
embrague, bomba filtro de partículas, toma de diagnosis,
caudalímetro de aire
F5 30
APletina de elevalunas, mando de elevalunas del acompañante,
motor de elevalunas delantero
F6 30
A
Motor de elevalunas traseros y motor de elevalunas del conductor
F75 Alu z de techo y lector de mapas delantero, luz de guantera,
linterna portátil, luces de lectura traseras
11
información práctica

174
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

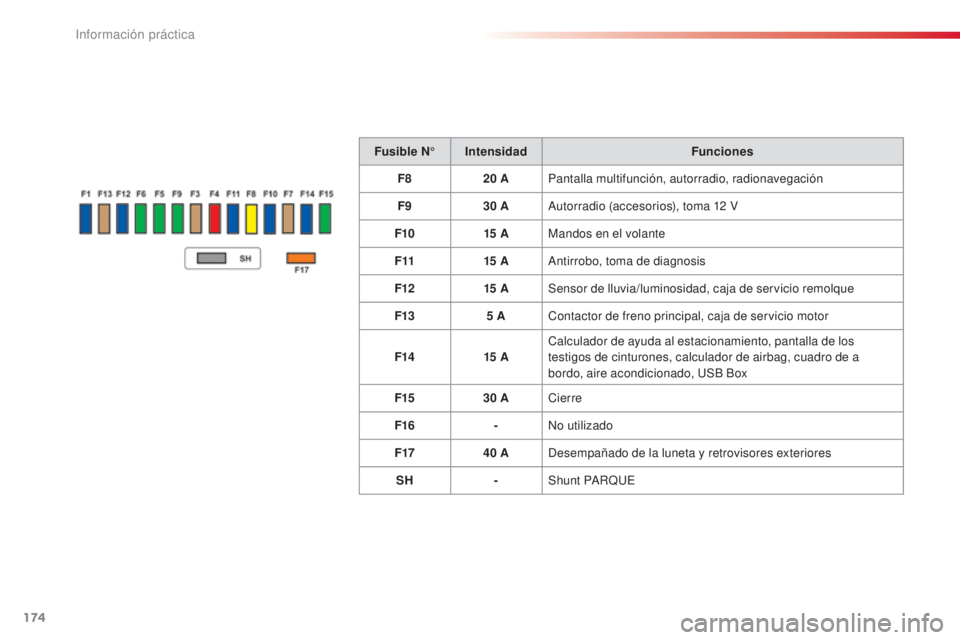

Fusible N°Intensidad Funciones
F8 20
APantalla multifunción, autorradio, radionavegación
F9 30
A
au
torradio (accesorios), toma 12

V
F10 15


AMandos en el volante
F11 15


A
an
tirrobo, toma de diagnosis
F12 15


ASensor de lluvia/luminosidad, caja de servicio remolque
F13 5
AContactor de freno principal, caja de servicio motor
F14 15


ACalculador de ayuda al estacionamiento, pantalla de los
testigos de cinturones, calculador de airbag, cuadro de a
bordo, aire acondicionado,
u
S
B Box
F15 30
ACierre
F16 -
no

utilizado
F17 40
A
de
sempañado de la luneta y retrovisores exteriores
SH -Shunt P
aR

Q
u
e
información práctica

175
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

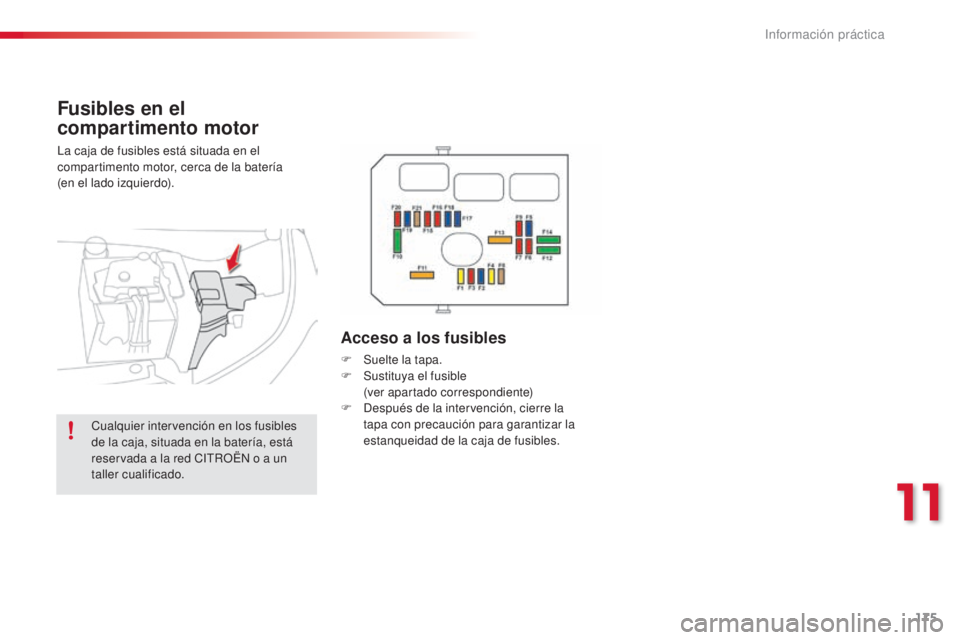

Fusibles en el
compartimento motor
la caja de fusibles está situada en el
compartimento motor, cerca de la batería
(en el lado izquierdo).
Acceso a los fusibles
F Suelte la tapa.
F S ustituya el fusible
(ver apartado correspondiente)
F
d
e
spués de la intervención, cierre la
tapa con precaución para garantizar la
estanqueidad de la caja de fusibles.
Cualquier intervención en los fusibles
de la caja, situada en la batería, está
reservada a la red C
i

t
R

OË
n

o a un
taller cualificado.
11
información práctica

176
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

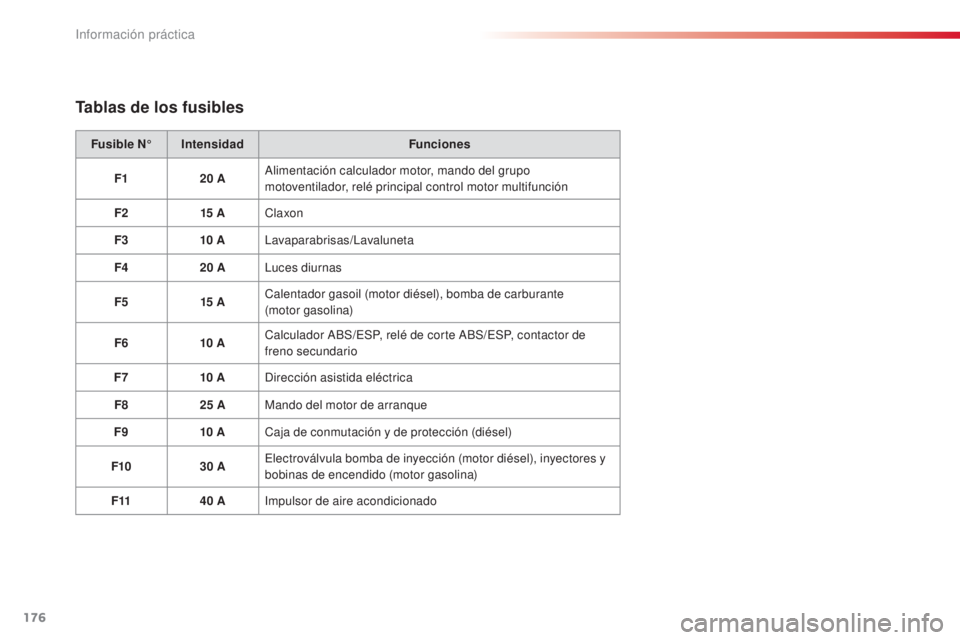

Tablas de los fusibles
Fusible N°Intensidad Funciones
F1 20
A
al
imentación calculador motor, mando del grupo
motoventilador, relé principal control motor multifunción
F2 15


AClaxon
F3 10


A
la
vaparabrisas/
la
valuneta
F4 20
A
luc
es diurnas
F5 15


ACalentador gasoil (motor diésel), bomba de carburante
(motor gasolina)
F6 10


ACalculador
a
B
S/
e
SP, relé de corte a
B
S/
e
SP, contactor de
freno secundario
F7 10


A
di
rección asistida eléctrica
F8 25
AMando del motor de arranque
F9 10


ACaja de conmutación y de protección (diésel)
F10 30
A
el
ectroválvula bomba de inyección (motor diésel), inyectores y
bobinas de encendido (motor gasolina)
F11 40
A
i
mpulsor de aire acondicionado
información práctica

177
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

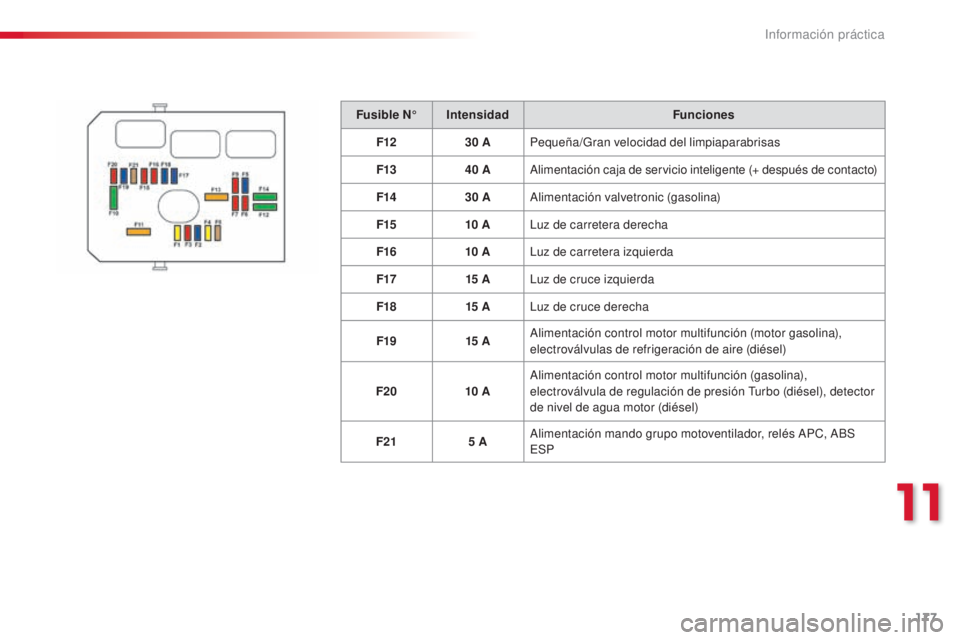

Fusible N°Intensidad Funciones
F12 30
APequeña/Gran velocidad del limpiaparabrisas
F13 40
A
al
imentación caja de servicio inteligente (+
d
espués de contacto)
F14 30
A
al
imentación valvetronic (gasolina)
F15 10


A
lu
z de carretera derecha
F16 10


A
lu
z de carretera izquierda
F17 15


A
lu
z de cruce izquierda
F18 15


A
lu
z de cruce derecha
F19 15


A
al
imentación control motor multifunción (motor gasolina),
electroválvulas de refrigeración de aire (diésel)
F20 10


A
al
imentación control motor multifunción (gasolina),
electroválvula de regulación de presión
t
u
rbo (diésel), detector
de nivel de agua motor (diésel)
F21 5
A
al
imentación mando grupo motoventilador, relés a
P
C, a
B
S
e

SP
11
información práctica

178
C3Picasso_es_Chap11_informations-pratiques_ed01-2014

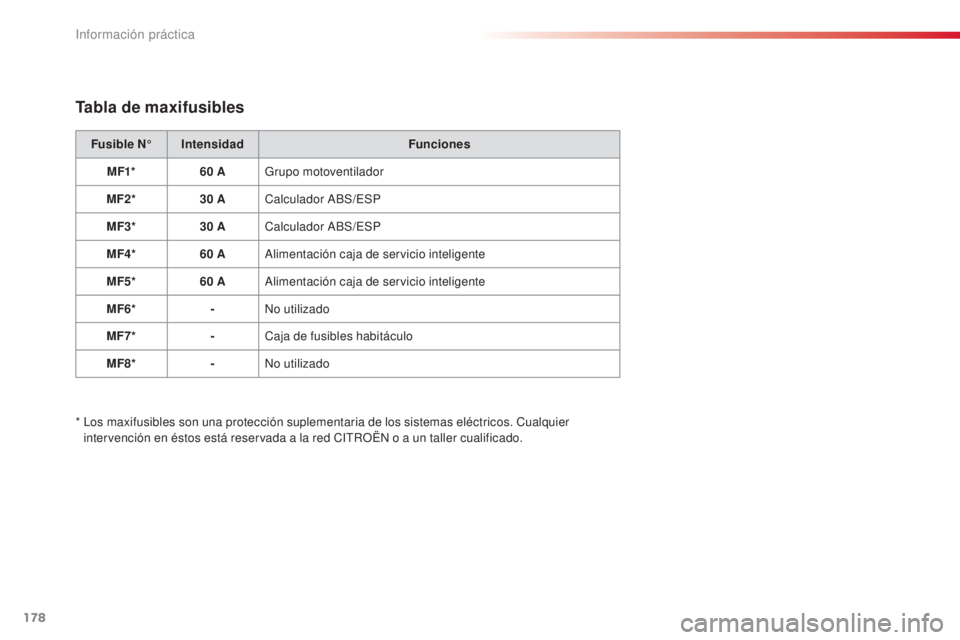

Tabla de maxifusibles
Fusible N°Intensidad Funciones
MF1* 60
AGrupo motoventilador
MF2* 30
ACalculador
a
B
S/
e
SP
MF3* 30
ACalculador
a
B
S/
e
SP
MF4* 60
A
al
imentación caja de servicio inteligente
MF5* 60
A
al
imentación caja de servicio inteligente
MF6* -
no

utilizado
MF7* -Caja de fusibles habitáculo
MF8* -
no

utilizado
*
l
o
s maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier
intervención en éstos está reservada a la red C
i

t
R
OË
n
o a un taller cualificado.
