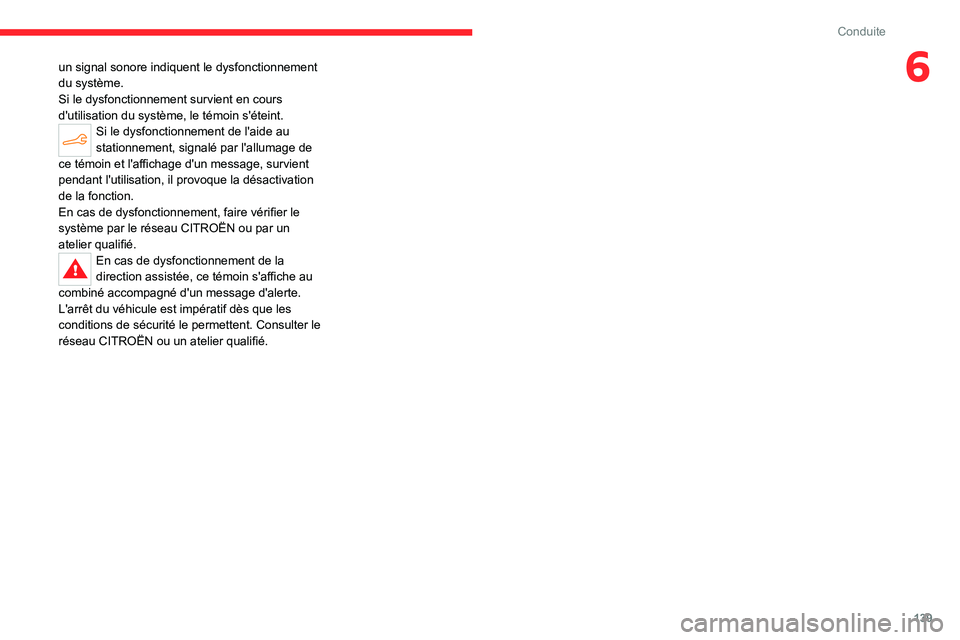

Conduite
6un signal sonore indiquent le dysfonctionnement
du système.
Si le dysfonctionnement survient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide au
stationnement, signalé par l'allumage de
ce témoin et l'affichage d'un message, survient
pendant l'utilisation, il provoque la désactivation
de la fonction.
En cas de dysfonctionnement, faire vérifier le
système par le réseau CITROËN ou par un
atelier qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consulter le
réseau CITROËN ou un atelier qualifié.

préfère


AVEC LES LUBRIFIANTS TOTAL QUARTZ
FAITES LE PLEIN
DE CONFIANCE
Depuis plus de 50 ans, T
par tagent
: l
'excel
la cr\351ativit\351 et l'innovation technologique.
C'est dans ce m\352me esprit que T
une gamme de lubri\037ants T
QUARTZ adapt\351s
aux moteurs des v\351hicules CITRO\313N, pour les
rendre
plus respectueux de l'environnement.
T
performance
automobiles en conditions extr\352mes.
Choisir les lubriants TOTAL QUARTZ pour
l'entretien de votre véhicule, c'est l'assurance
d'une longévité optimale de votre moteur et
de ses performances.

141

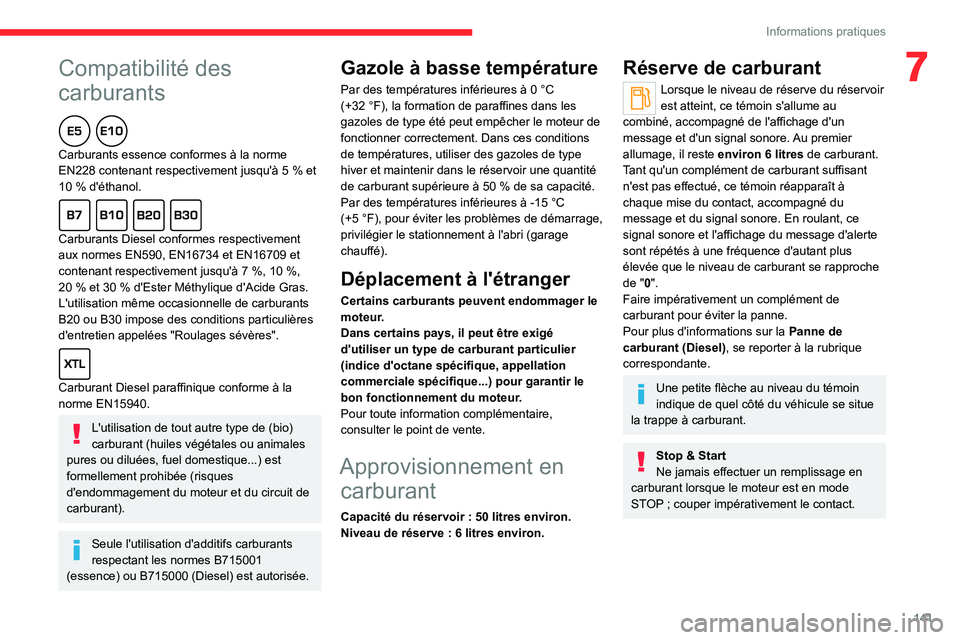

Informations pratiques
7Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...) est
formellement prohibée (risques
d'endommagement du moteur et du circuit de
carburant).
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : 50 litres environ.
Niveau de réserve : 6 litres environ.
Réserve de carburant
Lorsque le niveau de réserve du réservoir
est atteint, ce témoin s'allume au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore. Au premier
allumage, il reste environ 6
litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.

142

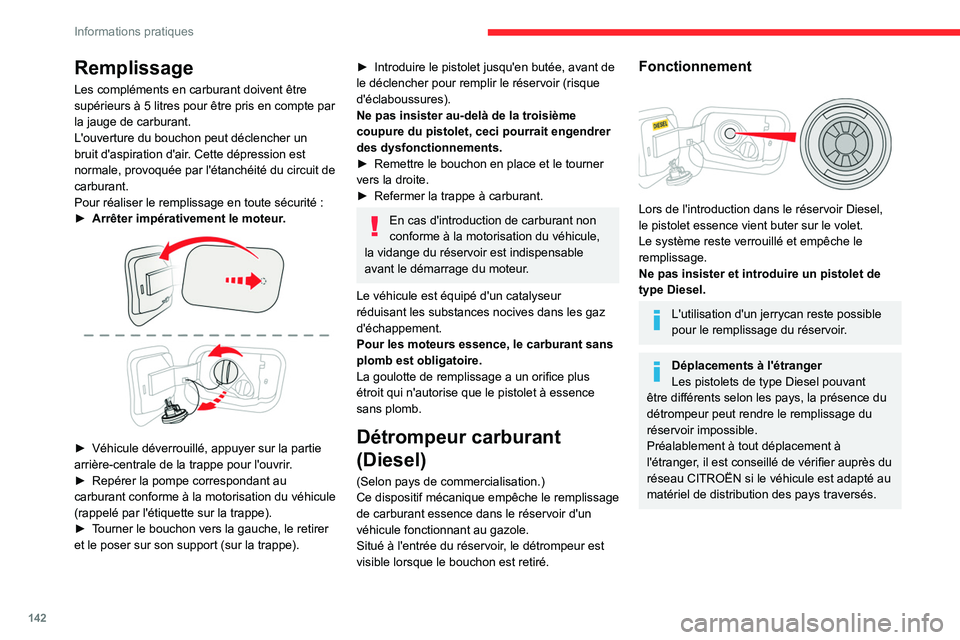

Informations pratiques
Remplissage
Les compléments en carburant doivent être
supérieurs à 5 litres pour être pris en compte par
la jauge de carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression est
normale, provoquée par l'étanchéité du circuit de
carburant.
Pour réaliser le remplissage en toute sécurité
:
►

Arrêter impérativement le moteur
.


► Véhicule déverrouillé, appuyer sur la partie
arrière-centrale de la trappe pour l'ouvrir .
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette sur la trappe).
►


T
ourner le bouchon vers la gauche, le retirer
et le poser sur son support (sur la trappe).
► Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
Ne pas insister au-delà de la troisième
coupure du pistolet, ceci pourrait engendrer
des dysfonctionnements.
►

Remettre le bouchon en place et le tourner
vers la droite.
►


Refermer la trappe à carburant.
En cas d'introduction de carburant non
conforme à la motorisation du véhicule,
la vidange du réservoir est indispensable
avant le démarrage du moteur.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que le pistolet à essence
sans plomb.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.
Fonctionnement

Lors de l'introduction dans le réservoir Diesel,
le pistolet essence vient buter sur le volet.
Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
L'utilisation d'un jerrycan reste possible
pour le remplissage du réservoir.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau CITROËN si le véhicule est adapté au
matériel de distribution des pays traversés.

143
Informations pratiques

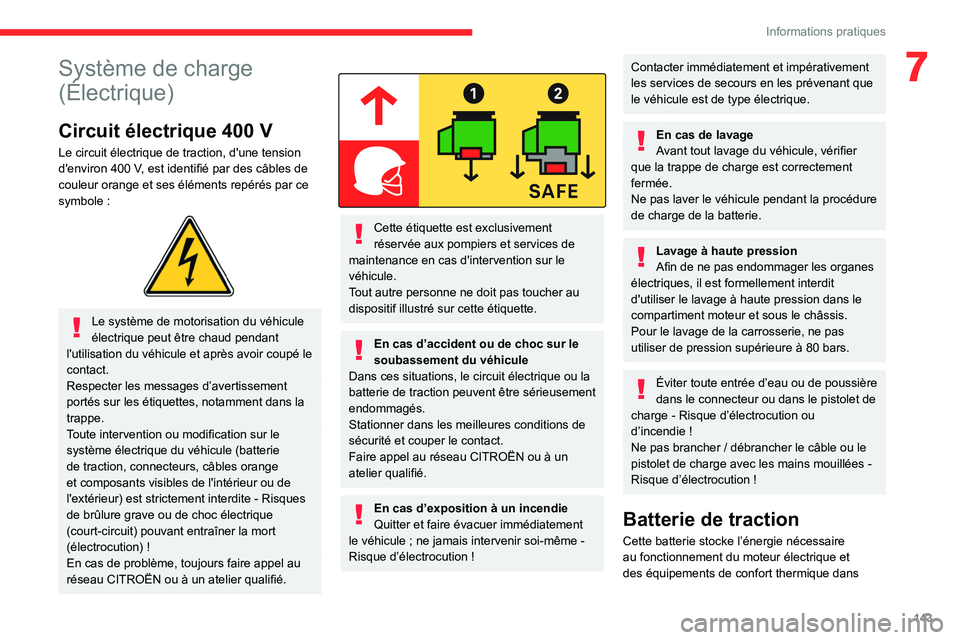

7Système de charge
(Électrique)
Circuit électrique 400 V
Le circuit électrique de traction, d'une tension
d'environ 400 V, est identifié par des câbles de
couleur orange et ses éléments repérés par ce
symbole
:


Le système de motorisation du véhicule
électrique peut être chaud pendant
l'utilisation du véhicule et après avoir coupé le
contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie
de traction, connecteurs, câbles orange
et composants visibles de l'intérieur ou de
l'extérieur) est strictement interdite
- Risques
de brûlure grave ou de choc électrique
(court-circuit) pouvant entraîner la mort
(électrocution)
!
En cas de problème, toujours faire appel au
réseau CITROËN ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau CITROËN ou à un
atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type électrique.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!
Batterie de traction
Cette batterie stocke l’énergie nécessaire
au fonctionnement du moteur électrique et
des équipements de confort thermique dans

144
Informations pratiques
l'habitacle. Elle se décharge à l’utilisation, et doit
donc être rechargée régulièrement. Il n’est pas
nécessaire d’attendre d’être sur la réserve pour
recharger la batterie de traction.
L'autonomie de la batterie peut varier en fonction
du type de conduite, du parcours, de l'utilisation
des équipements de confort thermique et du
vieillissement de ses composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques, le kilométrage
parcouru, la fréquence des charges rapides.
En cas d’endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant de la
batterie et, en cas de contact corporel avec
ces produits, rincer abondamment à l’eau et
consulter un médecin au plus vite.
Faire appel au réseau CITROËN ou à un
atelier qualifié pour vérification du système.

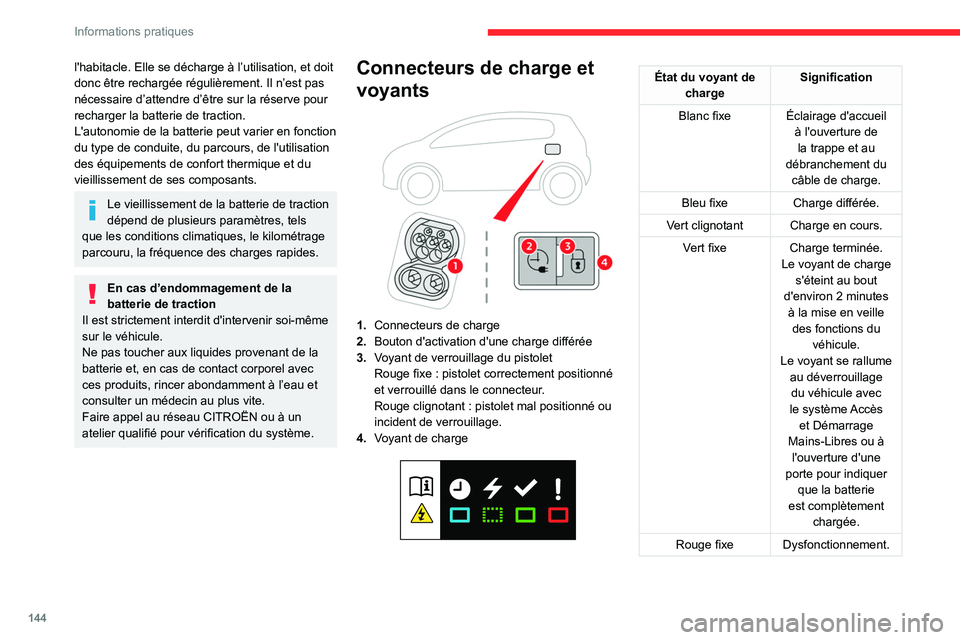

Connecteurs de charge et
voyants


1. Connecteurs de charge
2. Bouton d'activation d'une charge différée
3. Voyant de verrouillage du pistolet
Rouge fixe
: pistolet correctement positionné
et verrouillé dans le connecteur.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
4. Voyant de charge


État du voyant de
charge Signification
Blanc fixe Éclairage d'accueil à l'ouverture de la trappe et au
débranchement du câble de charge.
Bleu fixe Charge différée.
Vert clignotant Charge en cours. Vert fixe Charge terminée.
Le voyant de charge s'éteint au bout
d'environ 2
minutes
à la mise en veille des fonctions du véhicule.
Le voyant se rallume au déverrouillage du véhicule avec
le système Accès et Démarrage
Mains-Libres ou à l'ouverture d'une
porte pour indiquer que la batterie
est complètement chargée.
Rouge fixe Dysfonctionnement.

145

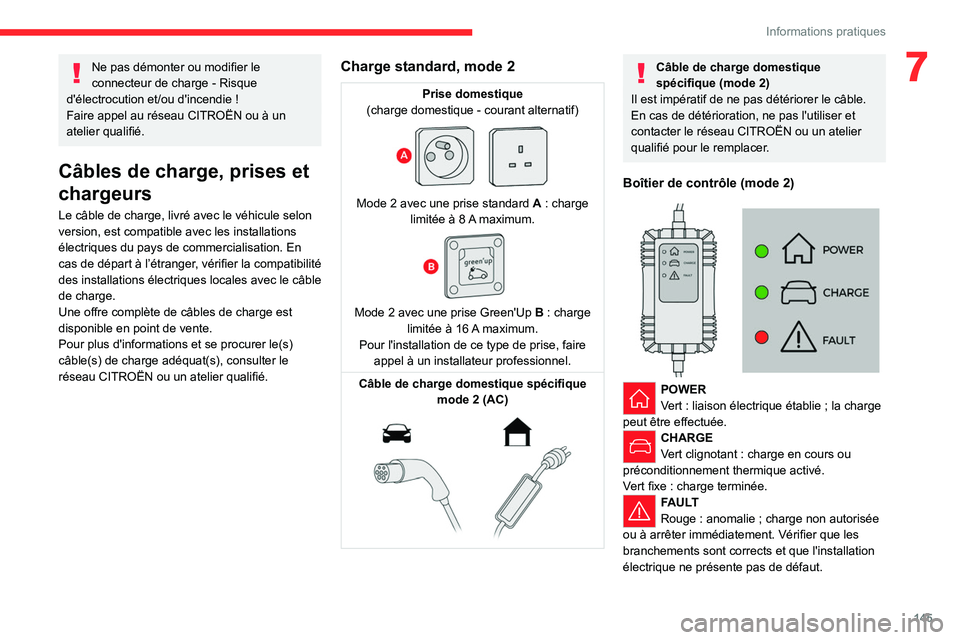

Informations pratiques
7Ne pas démonter ou modifier le
connecteur de charge - Risque
d'électrocution et/ou d'incendie
!
Faire appel au réseau CITROËN ou à un
atelier qualifié.
Câbles de charge, prises et
chargeurs
Le câble de charge, livré avec le véhicule selon
version, est compatible avec les installations
électriques du pays de commercialisation. En
cas de départ à l’étranger, vérifier la compatibilité
des installations électriques locales avec le câble
de charge.
Une offre complète de câbles de charge est
disponible en point de vente.
Pour plus d'informations et se procurer le(s)
câble(s) de charge adéquat(s), consulter le
réseau CITROËN ou un atelier qualifié.
Charge standard, mode 2
Prise domestique
(charge domestique - courant alternatif)


Mode 2 avec une prise standard A : charge
limitée à 8 A maximum.


Mode 2 avec une prise Green'Up B : charge
limitée à 16 A maximum.
Pour l'installation de ce type de prise, faire appel à un installateur professionnel.
Câble de charge domestique spécifique mode
2 (AC)


Câble de charge domestique
spécifique (mode 2)
Il est impératif de ne pas détériorer le câble.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau CITROËN ou un atelier
qualifié pour le remplacer.
Boîtier de contrôle (mode 2)


POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.

146
Informations pratiques
Si le voyant ne s’éteint pas, consulter le réseau
CITROËN ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur associé à la prise domestique :
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et/ou la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
CITROËN ou un atelier qualifié.

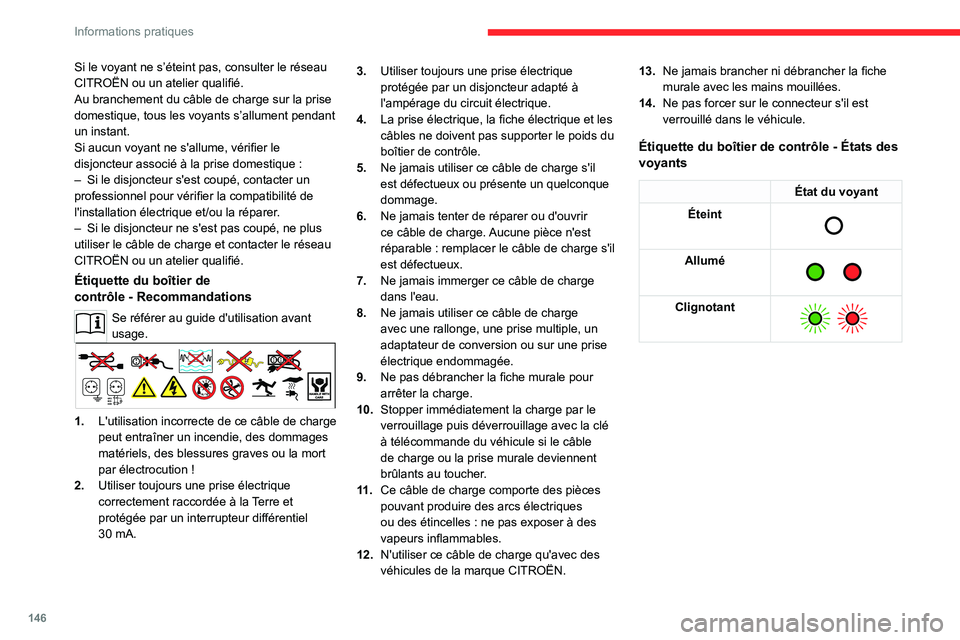

Étiquette du boîtier de
contrôle - Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA. 3.
Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable : remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau.
8. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque CITROËN. 13.
Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Étiquette du boîtier de contrôle - États des
voyants
État du voyant
Éteint

Allumé

Clignotant

147
Informations pratiques

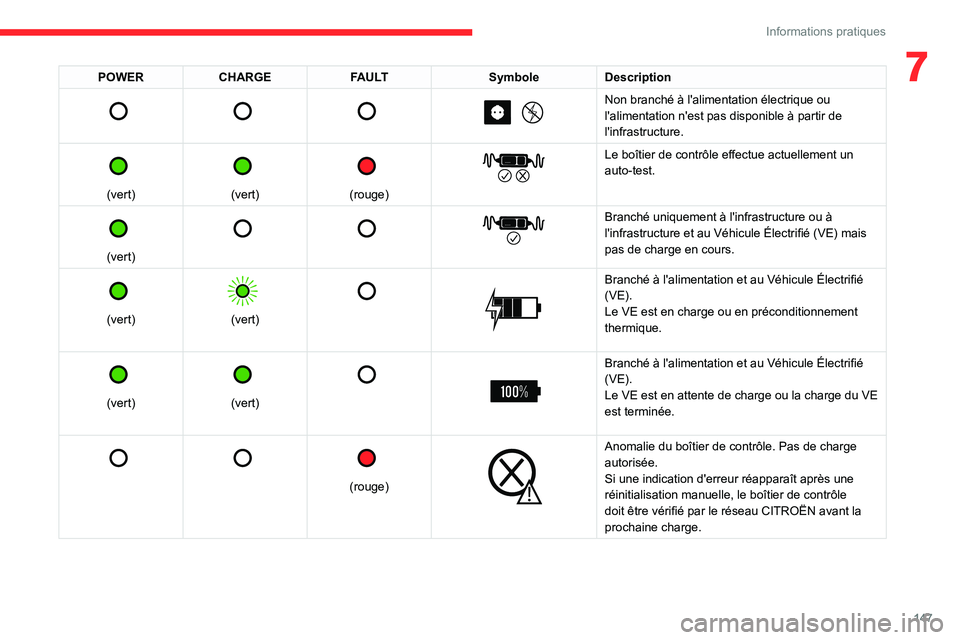

7POWERCHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en préconditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau CITROËN avant la
prochaine charge.

148
Informations pratiques
POWERCHARGE FAULT SymboleDescription

(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.

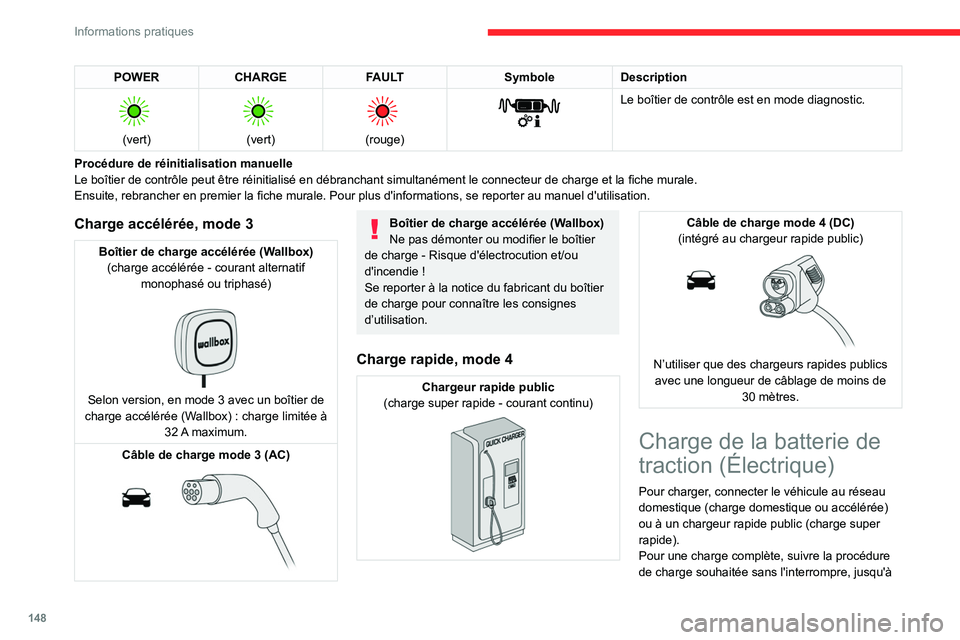

Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Charge accélérée, mode 3
Boîtier de charge accélérée (Wallbox) (charge accélérée - courant alternatif monophasé ou triphasé)


Selon version, en mode 3 avec un boîtier de
charge accélérée (Wallbox) : charge limitée à
32

A
maximum.
Câble de charge mode
3 (AC)


Boîtier de charge accélérée (Wallbox)
Ne pas démonter ou modifier le boîtier
de charge
- Risque d'électrocution et/ou
d'incendie
!
Se reporter à la notice du fabricant du boîtier
de charge pour connaître les consignes
d’utilisation.
Charge rapide, mode 4
Chargeur rapide public
(charge super rapide - courant continu)


Câble de charge mode 4 (DC)
(intégré au chargeur rapide public)


N’utiliser que des chargeurs rapides publics avec une longueur de câblage de moins de 30
mètres.
Charge de la batterie de
traction (Électrique)
Pour charger, connecter le véhicule au réseau
domestique (charge domestique ou accélérée)
ou à un chargeur rapide public (charge super
rapide).
Pour une charge complète, suivre la procédure
de charge souhaitée sans l'interrompre, jusqu'à
