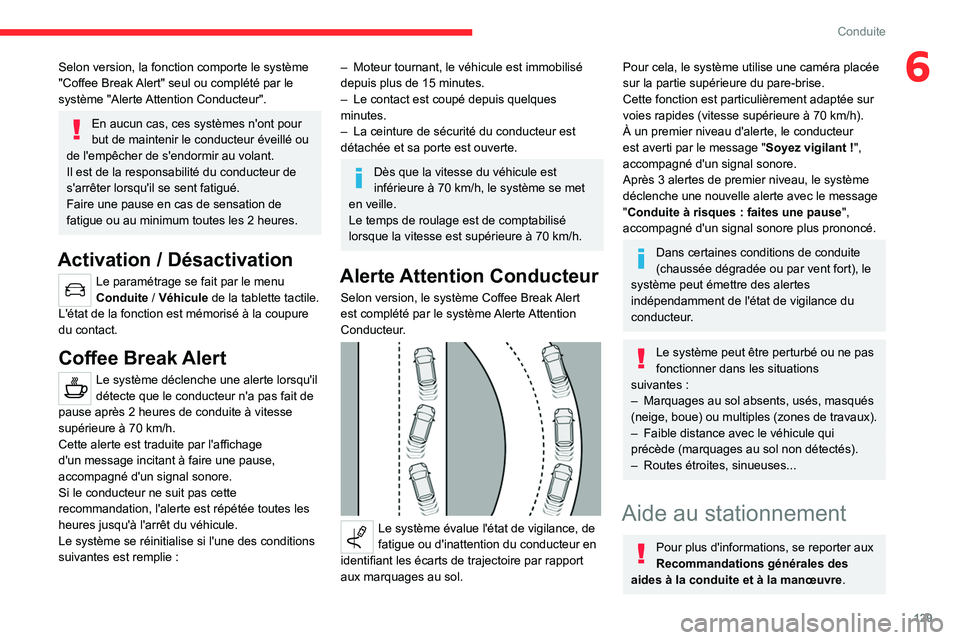

Conduite
6Selon version, la fonction comporte le système
"Coffee Break Alert" seul ou complété par le
système "Alerte Attention Conducteur".
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Faire une pause en cas de sensation de
fatigue ou au minimum toutes les 2
heures.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de la tablette tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
Coffee Break Alert
Le système déclenche une alerte lorsqu'il
détecte que le conducteur n'a pas fait de
pause après 2
heures de conduite à vitesse
supérieure à 70
km/h.
Cette alerte est traduite par l'affichage
d'un message incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie
:
– Moteur tournant, le véhicule est immobilisé
depuis plus de 15 minutes.
–

Le contact est coupé depuis quelques
minutes.
–


La ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 70 km/h, le système se met
en veille.
Le temps de roulage est de comptabilisé
lorsque la vitesse est supérieure à 70
km/h.
Alerte Attention Conducteur
Selon version, le système Coffee Break Alert
est complété par le système Alerte Attention
Conducteur.


Le système évalue l'état de vigilance, de
fatigue ou d'inattention du conducteur en
identifiant les écarts de trajectoire par rapport
aux marquages au sol.
Pour cela, le système utilise une caméra placée
sur la partie supérieure du pare-brise.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 70
km/h).
À un premier niveau d'alerte, le conducteur
est averti par le message " Soyez vigilant
!",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"Conduite à risques
: faites une pause",
accompagné d'un signal sonore plus prononcé.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites, sinueuses...
Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .

130
Conduite

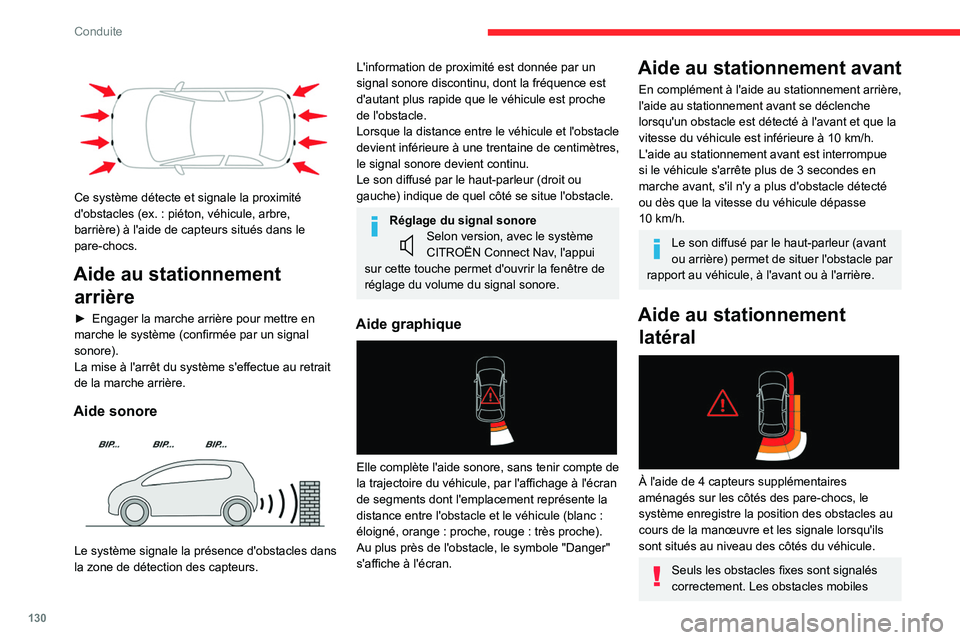

Ce système détecte et signale la proximité
d'obstacles (ex. : piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.
Aide au stationnement arrière
► Engager la marche arrière pour mettre en
marche le système (confirmée par un signal
sonore).
La mise à l'arrêt du système s'effectue au retrait
de la marche arrière.
Aide sonore

Le système signale la présence d'obstacles dans
la zone de détection des capteurs.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreSelon version, avec le système
CITROËN Connect Nav, l'appui
sur cette touche permet d'ouvrir la fenêtre de
réglage du volume du signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc
:
éloigné, orange
: proche, rouge : très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche
lorsqu'un obstacle est détecté à l'avant et que la
vitesse du véhicule est inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de 3
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, à l'avant ou à l'arrière.
Aide au stationnement latéral


À l'aide de 4 capteurs supplémentaires
aménagés sur les côtés des pare-chocs, le
système enregistre la position des obstacles au
cours de la manœuvre et les signale lorsqu'ils
sont situés au niveau des côtés du véhicule.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles

131

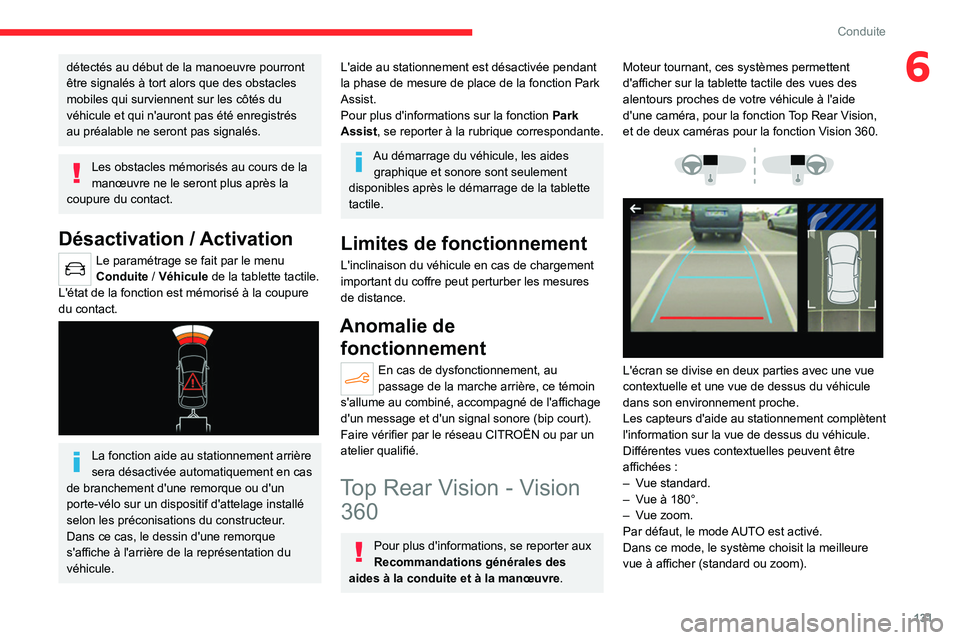

Conduite
6détectés au début de la manoeuvre pourront
être signalés à tort alors que des obstacles
mobiles qui surviennent sur les côtés du
véhicule et qui n'auront pas été enregistrés
au préalable ne seront pas signalés.
Les obstacles mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de la tablette tactile.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur la fonction Park
Assist, se reporter à la rubrique correspondante.
Au démarrage du véhicule, les aides graphique et sonore sont seulement
disponibles après le démarrage de la tablette
tactile.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Top Rear Vision - Vision 360
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .Moteur tournant, ces systèmes permettent
d'afficher sur la tablette tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour la fonction Top Rear Vision,
et de deux caméras pour la fonction Vision 360.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).

132

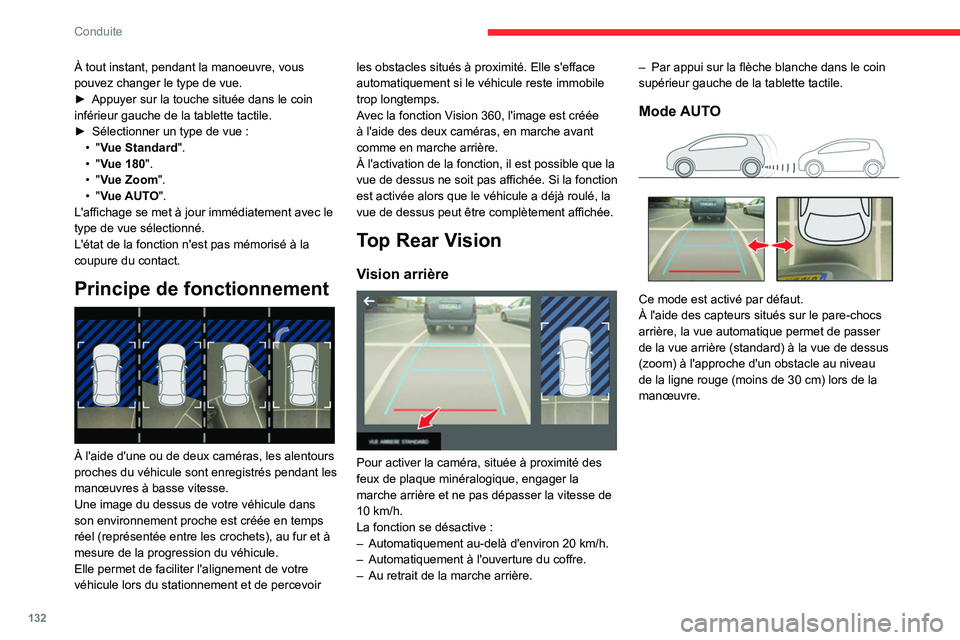

Conduite
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
►
Appuyer sur la touche située dans le coin
inférieur gauche de la tablette tactile.
►


Sélectionner un type de vue
:
•

"
Vue Standard".
•

"
Vue 180".
•

"
Vue Zoom ".
•

"
Vue AUTO".
L'affichage se met à jour immédiatement avec le
type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide d'une ou de deux caméras, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Avec la fonction Vision 360, l'image est créée
à l'aide des deux caméras, en marche avant
comme en marche arrière.
À l'activation de la fonction, il est possible que la
vue de dessus ne soit pas affichée. Si la fonction
est activée alors que le véhicule a déjà roulé, la
vue de dessus peut être complètement affichée.
Top Rear Vision
Vision arrière

Pour activer la caméra, située à proximité des
feux de plaque minéralogique, engager la
marche arrière et ne pas dépasser la vitesse de
10
km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 20
km/h.
–

Automatiquement à l'ouverture du coffre.
–


Au retrait de la marche arrière. –


Par appui sur la flèche blanche dans le coin
supérieur gauche de la tablette tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manœuvre.

133
Conduite
6Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Vision 360
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à

134
Conduite
l'arrière, située à proximité des feux de plaque
minéralogique.
À l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule
sur la tablette tactile, en proposant les vues
de l'arrière du véhicule (vision arrière), lorsque
la marche arrière est engagée et des vues de
l'avant du véhicule (vision avant), lorsque la
boîte de vitesses est au point mort ou avec une
vitesse engagée.
Vision arrière

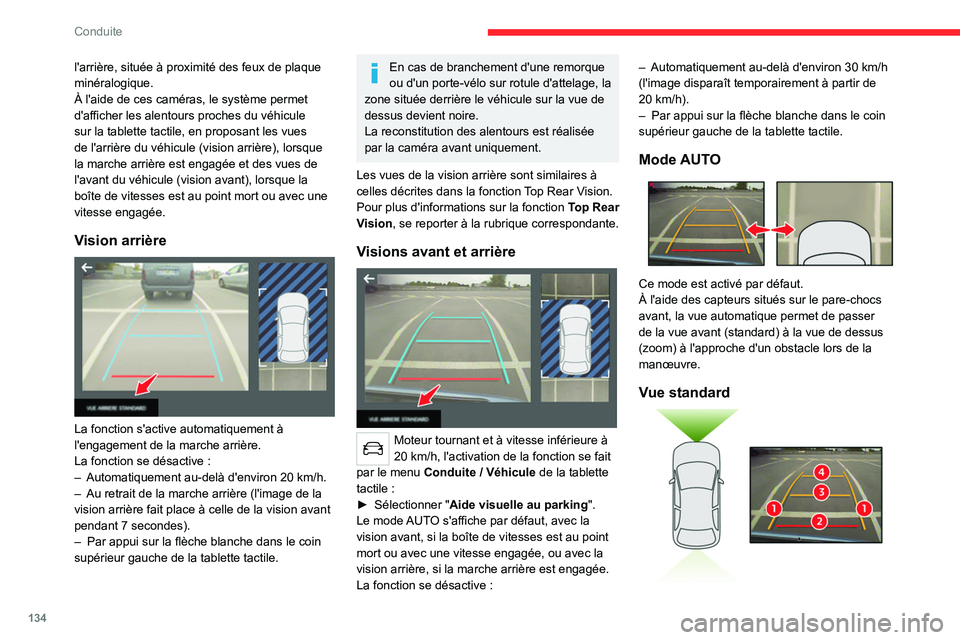

La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive :
–

Automatiquement au-delà d'environ 20
km/h.
–

Au retrait de la marche arrière (l'image de la
vision arrière fait place à celle de la vision avant
pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de la tablette tactile.
En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue de
dessus devient noire.
La reconstitution des alentours est réalisée
par la caméra avant uniquement.
Les vues de la vision arrière sont similaires à
celles décrites dans la fonction Top Rear Vision.
Pour plus d'informations sur la fonction Top Rear
Vision , se reporter à la rubrique correspondante.
Visions avant et arrière

Moteur tournant et à vitesse inférieure à
20
km/h, l'activation de la fonction se fait
par le menu Conduite
/ Véhicule de la tablette
tactile

:
►

Sélectionner " Aide visuelle au parking ".
Le mode

AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
La fonction se désactive
: –

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20 km/h).
–
Par appui sur la flèche blanche dans le coin
supérieur gauche de la tablette tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer
de la vue avant (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle lors de la
manœuvre.
Vue standard

135
Conduite

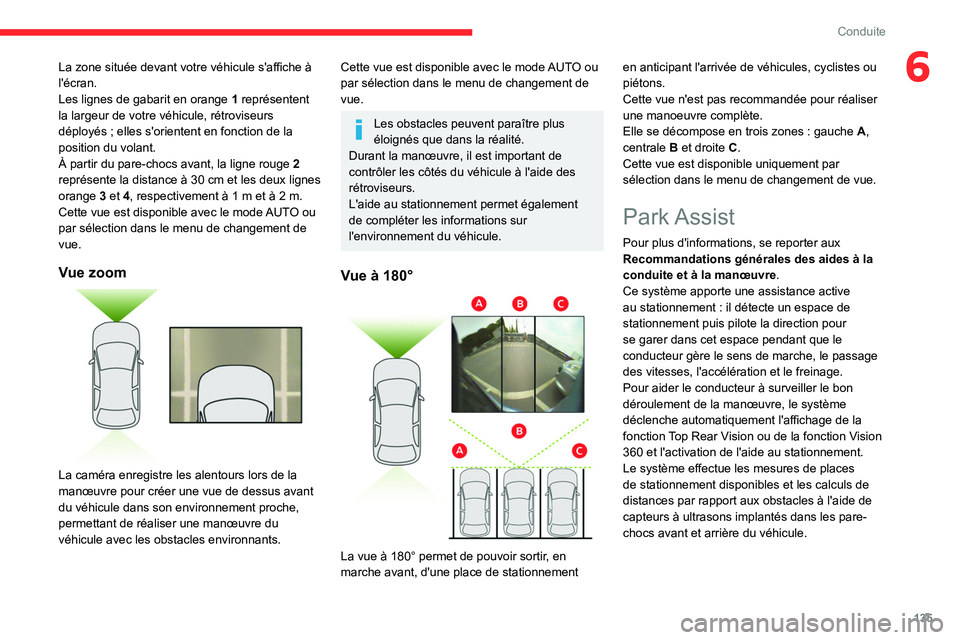

6La zone située devant votre véhicule s'affiche à
l'écran.
Les lignes de gabarit en orange
1
représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs avant, la ligne rouge

2

représente la distance à 30 cm et les deux lignes
orange

3
et 4, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus avant
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir sortir, en
marche avant, d'une place de stationnement en anticipant l'arrivée de véhicules, cyclistes ou
piétons.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Pour plus d'informations, se reporter aux
Recommandations générales des aides à la
conduite et à la manœuvre .
Ce système apporte une assistance active
au stationnement
: il détecte un espace de
stationnement puis pilote la direction pour
se garer dans cet espace pendant que le
conducteur gère le sens de marche, le passage
des vitesses, l'accélération et le freinage.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage de la
fonction Top Rear Vision ou de la fonction Vision
360 et l'activation de l'aide au stationnement.
Le système effectue les mesures de places
de stationnement disponibles et les calculs de
distances par rapport aux obstacles à l'aide de
capteurs à ultrasons implantés dans les pare-
chocs avant et arrière du véhicule.

136
Conduite

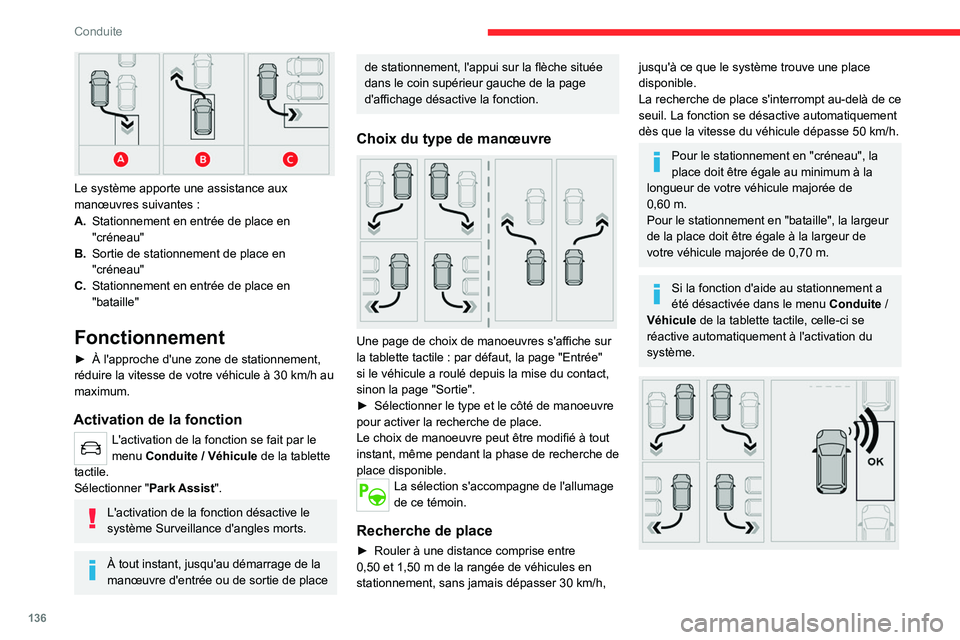

Le système apporte une assistance aux
manœuvres suivantes :
A. Stationnement en entrée de place en
"créneau"
B. Sortie de stationnement de place en
"créneau"
C. Stationnement en entrée de place en
"bataille"
Fonctionnement
► À l'approche d'une zone de stationnement,
réduire la vitesse de votre véhicule à 30 km/h au
maximum.
Activation de la fonction
L'activation de la fonction se fait par le
menu Conduite / Véhicule de la tablette
tactile.
Sélectionner " Park Assist".
L'activation de la fonction désactive le
système Surveillance d'angles morts.
À tout instant, jusqu'au démarrage de la
manœuvre d'entrée ou de sortie de place
de stationnement, l'appui sur la flèche située
dans le coin supérieur gauche de la page
d'affichage désactive la fonction.
Choix du type de manœuvre

Une page de choix de manoeuvres s'affiche sur
la tablette tactile
: par défaut, la page "Entrée"
si le véhicule a roulé depuis la mise du contact,
sinon la page "Sortie".
►

Sélectionner le type et le côté de manoeuvre
pour activer la recherche de place.
Le choix de manoeuvre peut être modifié à tout
instant,

même pendant la phase de recherche de
place disponible.
La sélection s'accompagne de l'allumage
de ce témoin.
Recherche de place
► Rouler à une distance comprise entre
0,50 et 1,50 m de la rangée de véhicules en
stationnement, sans jamais dépasser 30
km/h,
jusqu'à ce que le système trouve une place
disponible.
La recherche de place s'interrompt au-delà de ce
seuil. La fonction se désactive automatiquement
dès que la vitesse du véhicule dépasse 50
km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de
0,60
m.
Pour le stationnement en "bataille", la largeur
de la place doit être égale à la largeur de
votre véhicule majorée de 0,70
m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite
/
Véhicule de la tablette tactile, celle-ci se
réactive automatiquement à l'activation du
système.

137
Conduite
6Dès que le système trouve une place disponible,
"OK" s'affiche sur le schéma de stationnement,
accompagné d'un signal sonore.
Préparation de la manœuvre
► Rouler très lentement, jusqu'à l'affichage
de la demande d'immobilisation du véhicule :
"Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, respecter les
instructions.
Le début de la manœuvre est signalé par le
message "

Manœuvre en cours", accompagné
d'un signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message
: "Lâchez le volant,
reculez".
La fonction Top Rear Vision ou la fonction Vision
360 ainsi que l'aide au stationnement s'activent
automatiquement pour vous aider à contrôler les
alentours proches de votre véhicule pendant la
manœuvre.
Pendant la manœuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manœuvre au début des manœuvres d'entrée
et de sortie de stationnement en "créneau",
et pour la totalité des manœuvres d'entrée en
stationnement en "bataille".
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message :
"Reculez".
"Avancez".
L'état de la manœuvre est signalé par ces
pictogrammes
:
Manœuvre en cours (vert).
Manœuvre abandonnée ou terminée
(rouge) (les flèches indiquent que le
conducteur doit reprendre le contrôle de la
direction de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manœuvres sont
signalées par ces pictogrammes
:
77 km/h ou 5 mph, pour l'entrée en
stationnement.
55 km/h ou 3 mph, pour la sortie de
stationnement.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure
!
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en sens
inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du véhicule.
Les images fournies par la ou les
caméras affichées sur la tablette tactile
peuvent être déformées par le relief.
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peut assombrir l'image et
réduire le contraste.
À tout instant, la manœuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système.
Par action du conducteur
:
–

Reprise du contrôle de la direction.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Débouclage de la ceinture de sécurité du
conducteur

.
–

Coupure du contact.
Interruption par le système

:
–

Dépassement du seuil de vitesse
: 7 km/h ou
5

mph au cours des manœuvres d'entrée en
stationnement et 5
km/h ou 3 mph au cours des
manœuvres de sortie de stationnement.
–

Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–


Ouverture d'une porte ou du coffre.
–


Calage du moteur
.
–

Dysfonctionnement du système.

138
Conduite

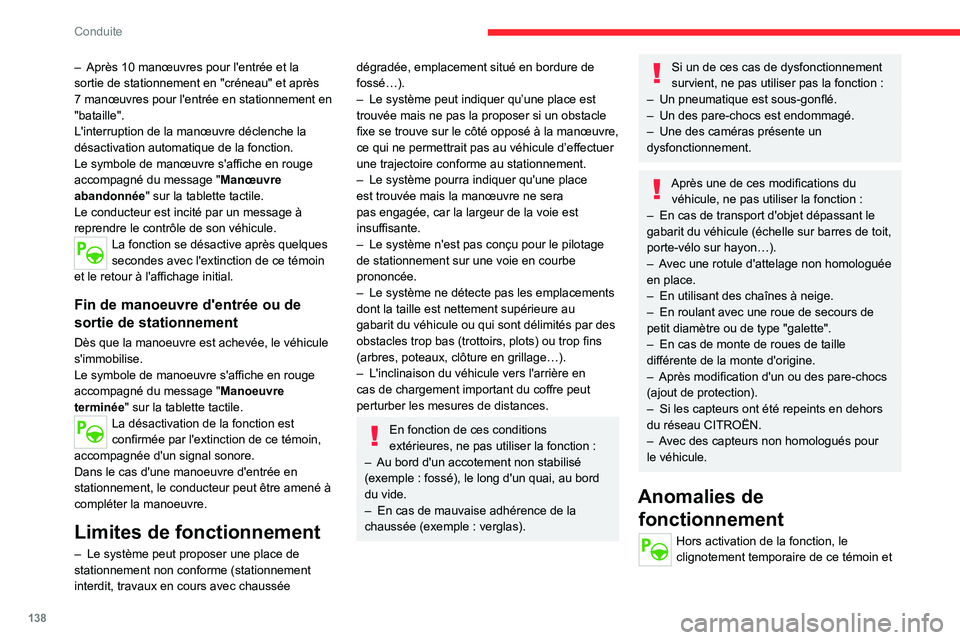

– Après 10 manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7
manœuvres pour l'entrée en stationnement en
"bataille".
L'interruption de la manœuvre déclenche la
désactivation automatique de la fonction.
Le symbole de manœuvre s'affiche en rouge
accompagné du message " Manœuvre
abandonnée" sur la tablette tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
et le retour à l'affichage initial.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manoeuvre s'affiche en rouge
accompagné du message " Manoeuvre
terminée" sur la tablette tactile.
La désactivation de la fonction est
confirmée par l'extinction de ce témoin,
accompagnée d'un signal sonore.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené à
compléter la manoeuvre.
Limites de fonctionnement
– Le système peut proposer une place de
stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé…).
–

Le système peut indiquer qu’une place est
trouvée mais ne pas la proposer si un obstacle
fixe se trouve sur le côté opposé à la manœuvre,
ce qui ne permettrait pas au véhicule d’effectuer
une trajectoire conforme au stationnement.
–


Le système pourra indiquer qu'une place
est trouvée mais la manœuvre ne sera
pas engagée, car la largeur de la voie est
insuffisante.
–


Le système n'est pas conçu pour le pilotage
de stationnement sur une voie en courbe
prononcée.
–


Le système ne détecte pas les emplacements
dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots) ou trop fins
(arbres, poteaux, clôture en grillage…).
–


L'inclinaison du véhicule vers l'arrière en
cas de chargement important du coffre peut
perturber les mesures de distances.
En fonction de ces conditions
extérieures, ne pas utiliser la fonction :
–

Au bord d'un accotement non stabilisé
(exemple

: fossé), le long d'un quai, au bord
du vide.
–

En cas de mauvaise adhérence de la
chaussée (exemple

: verglas).
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser pas la fonction :
–

Un pneumatique est sous-gonflé.
–


Un des pare-chocs est endommagé.
–


Une des caméras présente un
dysfonctionnement.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :
–

En cas de transport d'objet dépassant le
gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon…).
–


A

vec une rotule d'attelage non homologuée
en place.
–

En utilisant des chaînes à neige.
–


En roulant avec une roue de secours de
petit diamètre ou de type "galette".
–


En cas de monte de roues de taille
différente de la monte d'origine.
–


Après modification d'un ou des pare-chocs
(ajout de protection).
–


Si les capteurs ont été repeints en dehors
du réseau CITROËN.
–


A

vec des capteurs non homologués pour
le véhicule.
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin et
