CITROEN C4 CACTUS 2014 Instrukcja obsługi (in Polish)

189
E3_pl_Chap09_info_pratiques_ed01-2014

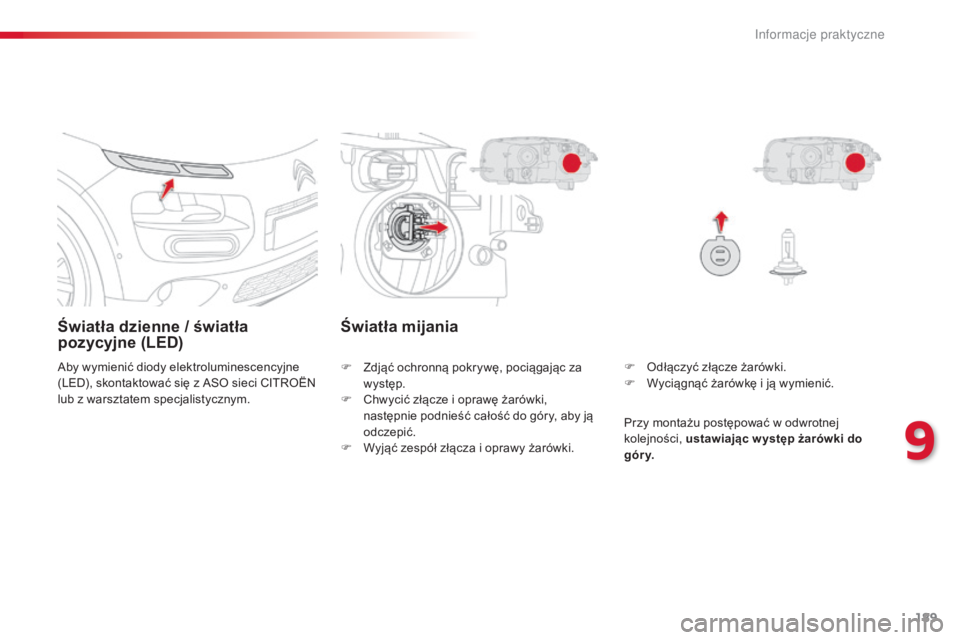

Światła dzienne / światła
pozycyjne (LED)
Aby wymienić diody elektroluminescencyjne
(LED), skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.F
O dłączyć złącze żarówki.
F

W
yciągnąć żarówkę i ją wymienić.
Światła mijania
F Zdjąć ochronną pokrywę, pociągając za występ.
F

C
hwycić złącze i oprawę żarówki,
następnie podnieść całość do góry, aby ją
odczepić.
F

W
yjąć zespół złącza i oprawy żarówki. Przy montażu postępować w odwrotnej
kolejności,
ustawiając w ystęp żarówki do
góry.
9
In

190
E3_pl_Chap09_info_pratiques_ed01-2014

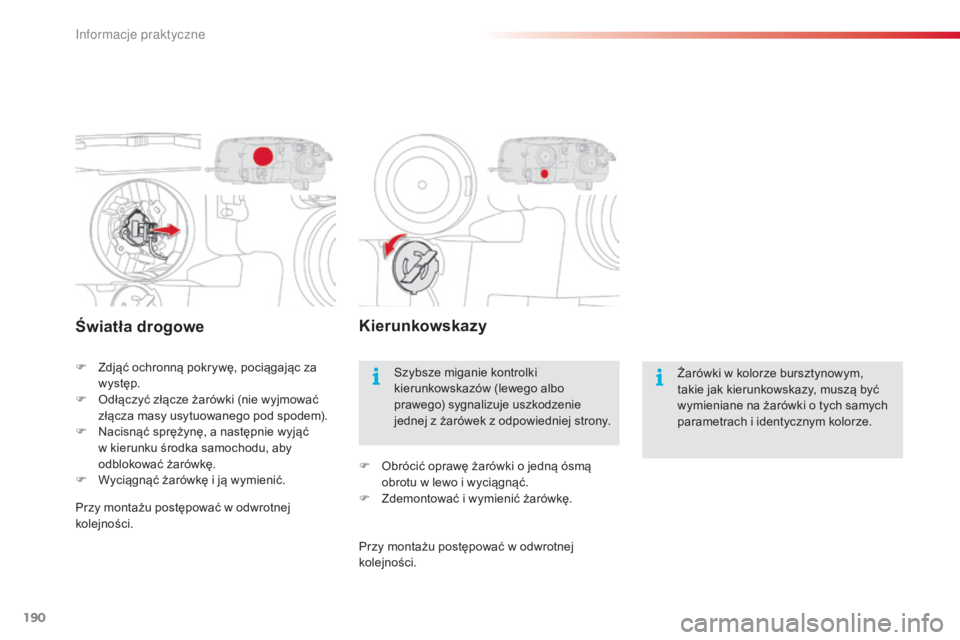

Światła drogowe
F Zdjąć ochronną pokrywę, pociągając za występ.
F

O
dłączyć złącze żarówki (nie wyjmować
złącza masy usytuowanego pod spodem).
F

N
acisnąć sprężynę, a następnie wyjąć
w kierunku środka samochodu, aby
odblokować żarówkę.
F

W
yciągnąć żarówkę i ją wymienić.
Kierunkowskazy
Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
Szybsze miganie kontrolki
kierunkowskazów (lewego albo
prawego) sygnalizuje uszkodzenie
jednej z żarówek z odpowiedniej strony.
F

O

brócić oprawę żarówki o jedną ósmą
obrotu w lewo i wyciągnąć.
F

Z

demontować i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Przy montażu postępować w odwrotnej
kolejności.
In

191
E3_pl_Chap09_info_pratiques_ed01-2014

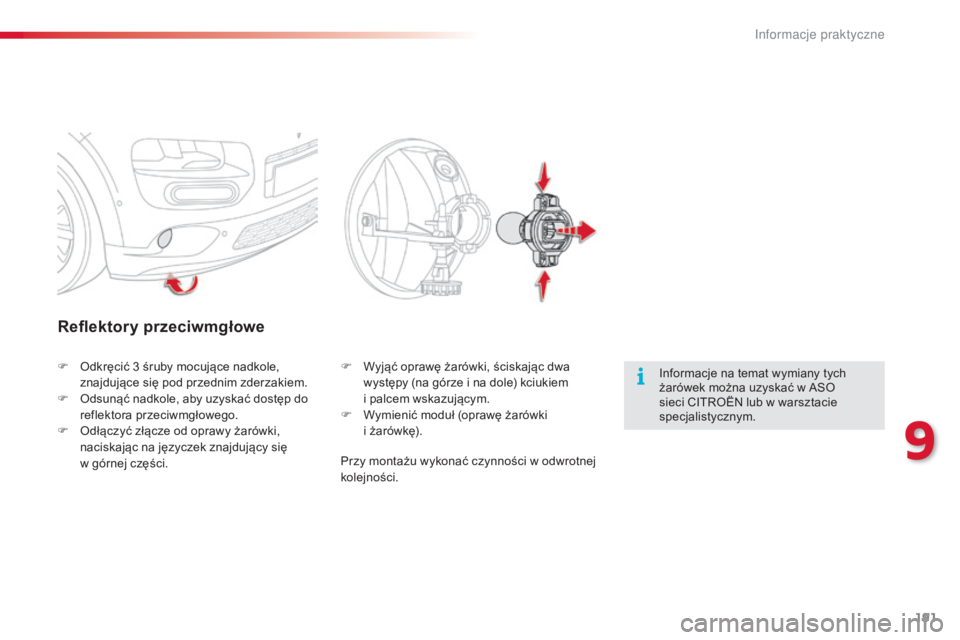

Reflektory przeciwmgłowe
Informacje na temat wymiany tych
żarówek można uzyskać w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
F
O
dkręcić 3

śruby mocujące nadkole,
znajdujące się pod przednim zderzakiem.
F

O

dsunąć nadkole, aby uzyskać dostęp do
reflektora przeciwmgłowego.
F

O

dłączyć złącze od oprawy żarówki,
naciskając na języczek znajdujący się
w górnej części. F
W
yjąć oprawę żarówki, ściskając dwa
występy (na górze i na dole) kciukiem
i palcem wskazującym.
F

W

ymienić moduł (oprawę żarówki
i żarówkę).
Przy montażu wykonać czynności w odwrotnej
kolejności.
9
Informacje praktyczne

192
E3_pl_Chap09_info_pratiques_ed01-2014

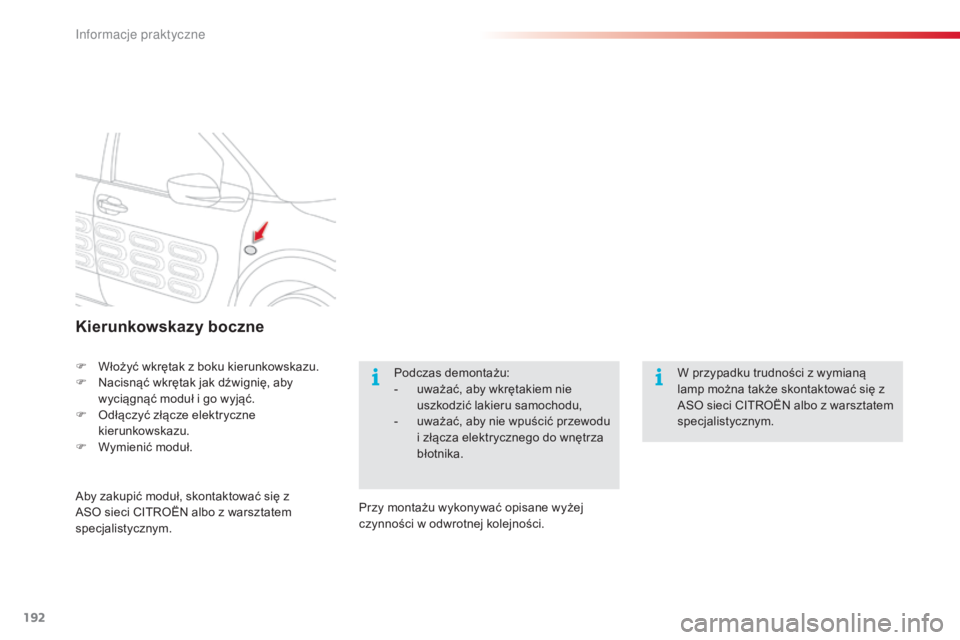

Kierunkowskazy boczne
F Włożyć wkrętak z boku kierunkowskazu.
F N acisnąć wkrętak jak dźwignię, aby
wyciągnąć moduł i go wyjąć.
F

O
dłączyć złącze elektryczne
kierunkowskazu.
F

W
ymienić moduł.
Aby zakupić moduł, skontaktować się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym. Przy montażu wykonywać opisane wyżej
czynności w odwrotnej kolejności.Podczas demontażu:
-

u
ważać, aby wkrętakiem nie
uszkodzić lakieru samochodu,
-

u
ważać, aby nie wpuścić przewodu
i złącza elektrycznego do wnętrza
błotnika. W przypadku trudności z wymianą
lamp można także skontaktować się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
In

193
E3_pl_Chap09_info_pratiques_ed01-2014

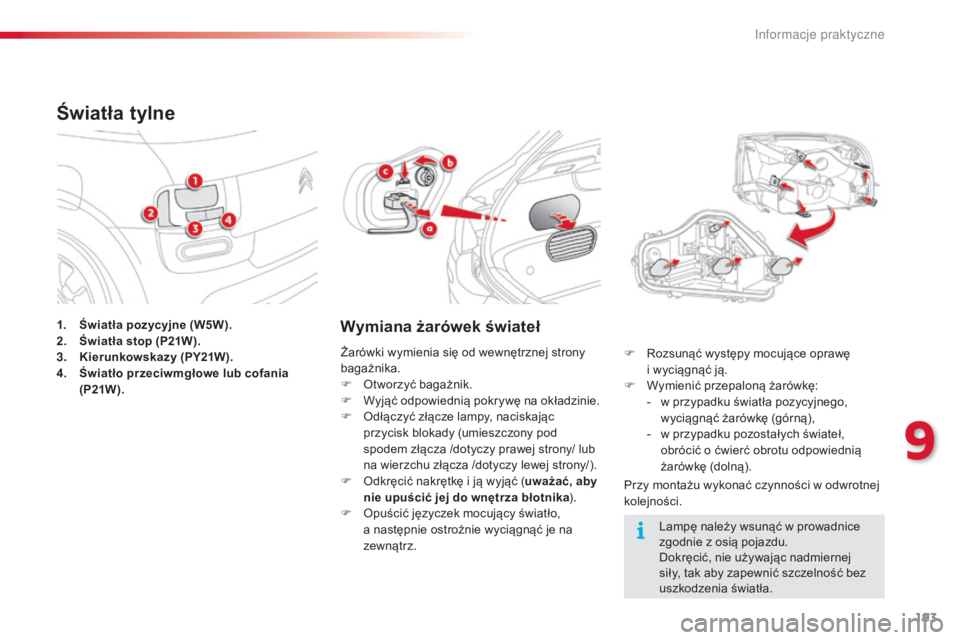

1. Światła pozycyjne (W5W).
2. Światła stop (P21W).
3.
K

ierunkowskazy (PY21W).
4.
Ś

wiatło przeciwmgłowe lub cofania
(P21W ).
Światła tylne
Wymiana żarówek świateł
Przy montażu wykonać czynności w odwrotnej
kolejności. F
R
ozsunąć występy mocujące oprawę
i wyciągnąć ją.
F
W
ymienić przepaloną żarówkę:
-
w p
rzypadku światła pozycyjnego,
wyciągnąć żarówkę (górną),
-
w p
rzypadku pozostałych świateł,
obrócić o ćwierć obrotu odpowiednią
żarówkę (dolną).
Żarówki wymienia się od wewnętrznej strony
bagażnika.
F

O

tworzyć bagażnik.
F

W

yjąć odpowiednią pokrywę na okładzinie.
F

O

dłączyć złącze lampy, naciskając
przycisk blokady (umieszczony pod
spodem złącza /dotyczy prawej strony/ lub
na wierzchu złącza /dotyczy lewej strony/).
F
O
dkręcić nakrętkę i ją wyjąć (
uważać, aby
nie upuścić jej do wnętrza błotnika ).
F

O

puścić języczek mocujący światło,
a następnie ostrożnie wyciągnąć je na
zewnątrz. Lampę należy wsunąć w prowadnice
zgodnie z osią pojazdu.
Dokręcić, nie używając nadmiernej
siły, tak aby zapewnić szczelność bez
uszkodzenia światła.
9
Informacje praktyczne

194
E3_pl_Chap09_info_pratiques_ed01-2014

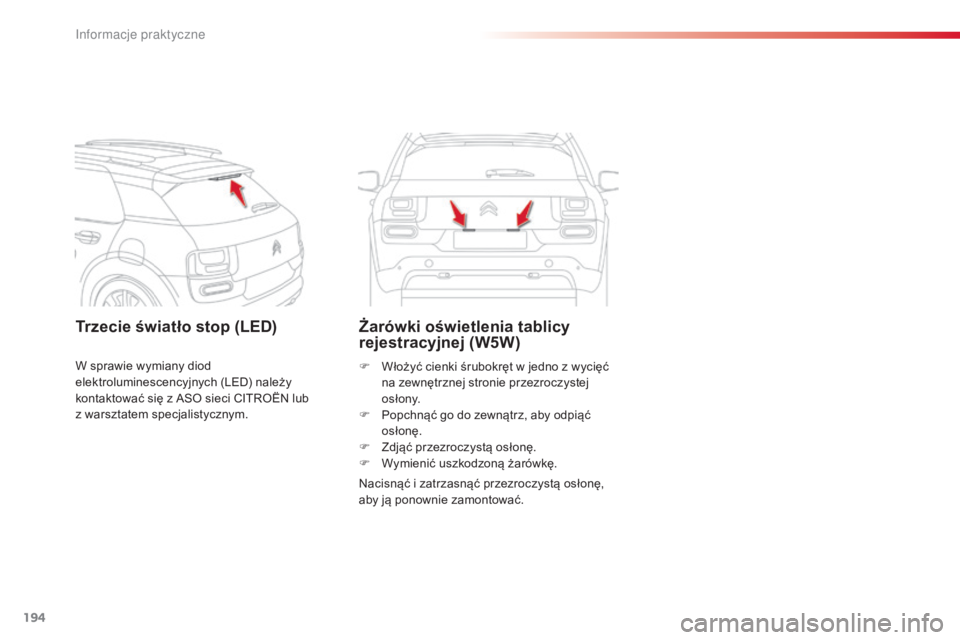

Trzecie światło stop (LED)Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
W
łożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
W sprawie wymiany diod
elektroluminescencyjnych (LED) należy
kontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Informacje praktyczne

195
E3_pl_Chap09_info_pratiques_ed01-2014

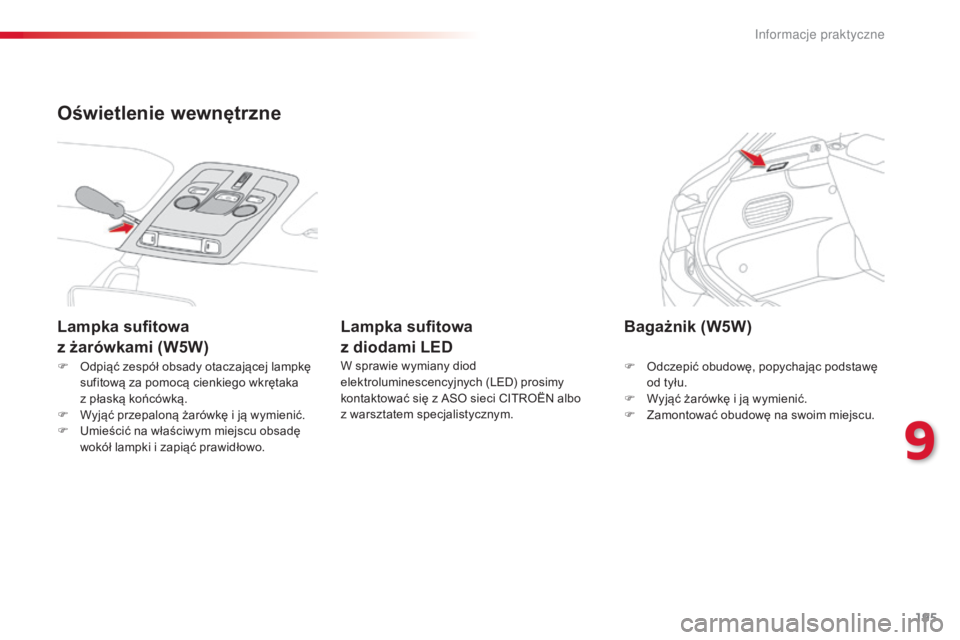

F Odpiąć zespół obsady otaczającej lampkę sufitową za pomocą cienkiego wkrętaka
z płaską końcówką.
F

W
yjąć przepaloną żarówkę i ją wymienić.
F

U
mieścić na właściwym miejscu obsadę
wokół lampki i zapiąć prawidłowo.
Lampka sufitowa
z żarówkami (W5W) Lampka sufitowa
z diodami LED
W sprawie wymiany diod
elektroluminescencyjnych (LED) prosimy
kontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Bagażnik (W5W)
F Odczepić obudowę, popychając podstawę
od tyłu.
F

W
yjąć żarówkę i ją wymienić.
F

Z
amontować obudowę na swoim miejscu.
Oświetlenie wewnętrzne
9
Informacje praktyczne

196
E3_pl_Chap09_info_pratiques_ed01-2014

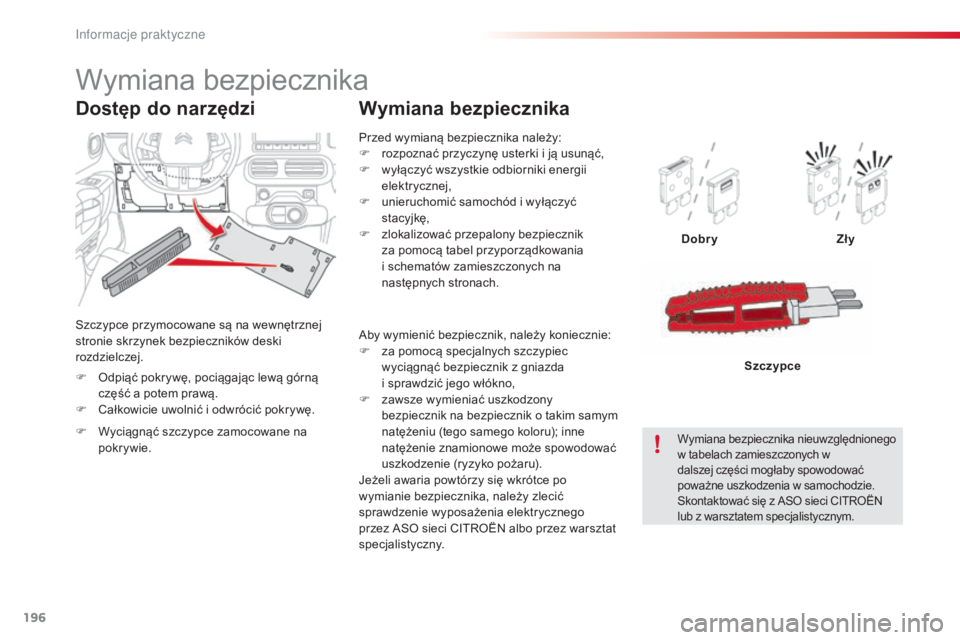

Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w
dalszej części mogłaby spowodować
poważne uszkodzenia w samochodzie.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynek bezpieczników deski
rozdzielczej.
Dostęp do narzędzi
Aby wymienić bezpiecznik, należy koniecznie:
F
z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
F

O

dpiąć pokrywę, pociągając lewą górną
część a potem prawą.
F

C

ałkowicie uwolnić i odwrócić pokrywę.
F

W

yciągnąć szczypce zamocowane na
pokrywie.
Informacje praktyczne

197
E3_pl_Chap09_info_pratiques_ed01-2014

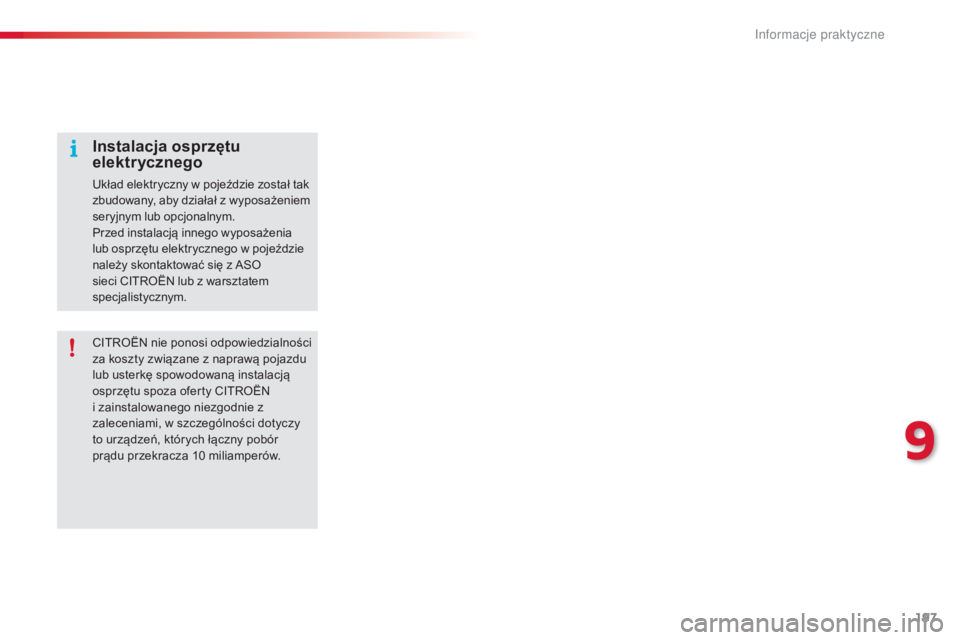

CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËN
i zainstalowanego niezgodnie z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.
9
In

198
E3_pl_Chap09_info_pratiques_ed01-2014

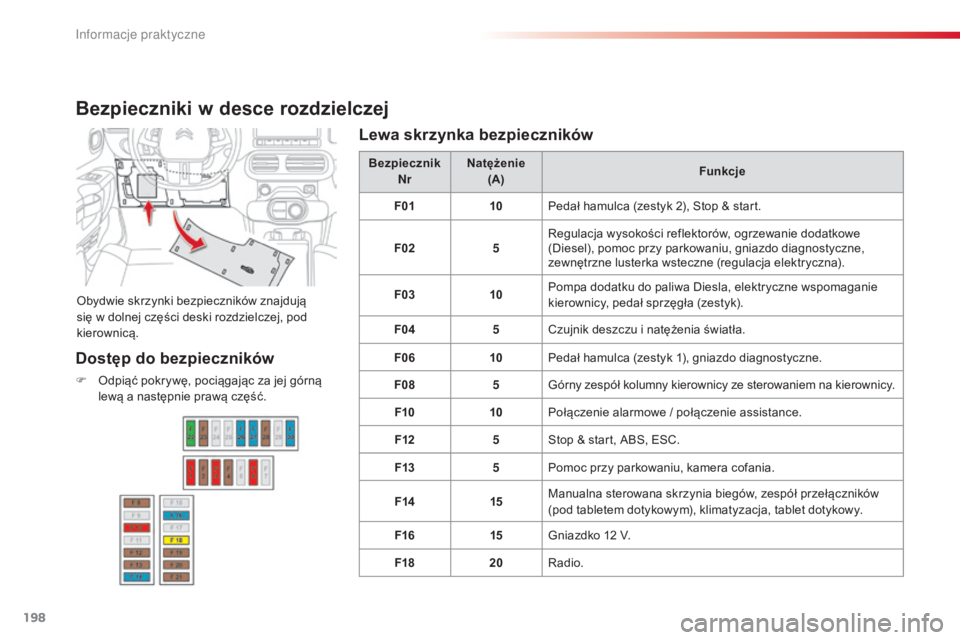

Bezpieczniki w desce rozdzielczej
Obydwie skrzynki bezpieczników znajdują
się w dolnej części deski rozdzielczej, pod
kierownicą.Bezpiecznik
Nr Natężenie
(A) Funkcje
F01 10Pedał hamulca (zestyk 2), Stop & start.
F02 5Regulacja wysokości reflektorów, ogrzewanie dodatkowe
(Diesel), pomoc przy parkowaniu, gniazdo diagnostyczne,
zewnętrzne lusterka wsteczne (regulacja elektryczna).
F03 10Pompa dodatku do paliwa Diesla, elektryczne wspomaganie
kierownicy, pedał sprzęgła (zestyk).
F04 5Czujnik deszczu i natężenia światła.
F06 10Pedał hamulca (zestyk 1), gniazdo diagnostyczne.
F08 5Górny zespół kolumny kierownicy ze sterowaniem na kierownicy.
F10 10Połączenie alarmowe / połączenie assistance.
F12 5Stop & start, ABS, ESC.
F13 5Pomoc przy parkowaniu, kamera cofania.
F14 15Manualna sterowana skrzynia biegów, zespół przełączników
(pod tabletem dotykowym), klimatyzacja, tablet dotykowy.
F16 15Gniazdko 12
V.
F18 20Radio.
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną
lewą a następnie prawą część.
Lewa skrzynka bezpieczników
