CITROEN C4 CACTUS 2014 Instrukcja obsługi (in Polish)

169
E3_pl_Chap09_info_pratiques_ed01-2014

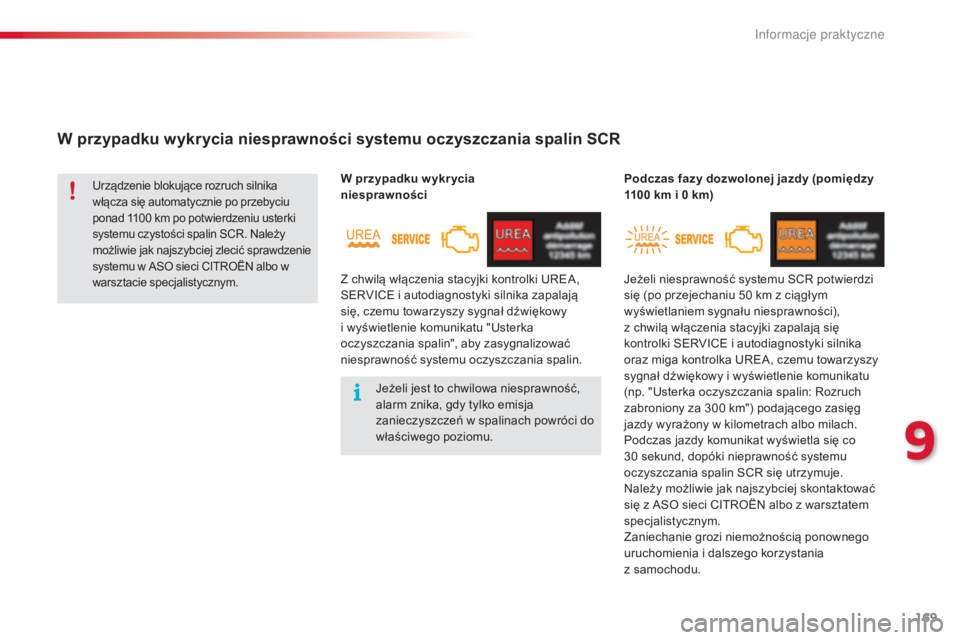

W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
W przypadku w ykr ycia
niesprawnościPodczas fazy dozwolonej jazdy (pomiędzy
1100
km i 0 km)Urządzenie blokujące rozruch silnika
włącza się automatycznie po przebyciu
ponad 1100
km po potwierdzeniu usterki
systemu czystości spalin SCR. Należy
możliwie jak najszybciej zlecić sprawdzenie
systemu w ASO sieci CITROËN albo w
warsztacie specjalistycznym.
Jeżeli jest to chwilowa niesprawność,
alarm znika, gdy tylko emisja
zanieczyszczeń w spalinach powróci do
właściwego poziomu.
Z chwilą włączenia stacyjki kontrolki UREA,
SERVICE i autodiagnostyki silnika zapalają
się, czemu towarzyszy sygnał dźwiękowy
i wyświetlenie komunikatu "Usterka
oczyszczania spalin", aby zasygnalizować
niesprawność systemu oczyszczania spalin.
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
z chwilą włączenia stacyjki zapalają się
kontrolki SERVICE i autodiagnostyki silnika
oraz miga kontrolka UREA, czemu towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300
km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki nieprawność systemu
oczyszczania spalin SCR się utrzymuje.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Zaniechanie grozi niemożnością ponownego
uruchomienia i dalszego korzystania
z samochodu.
9
Informacje praktyczne

170
E3_pl_Chap09_info_pratiques_ed01-2014

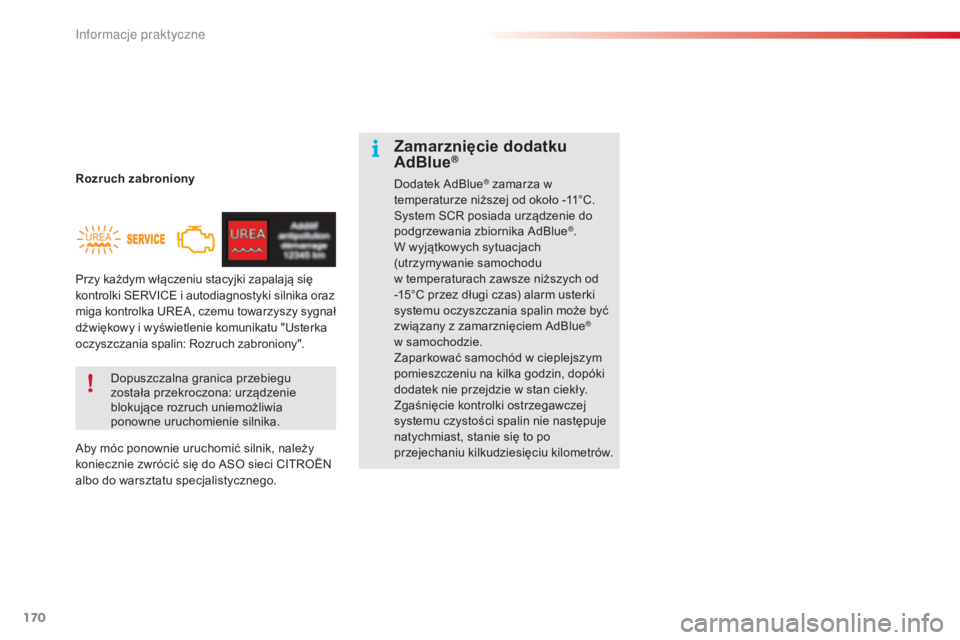

Rozruch zabroniony
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Zamarznięcie dodatku
AdBlue®
Dodatek AdBlue® zamarza w
temperaturze niższej od około -11°C.
System SCR posiada urządzenie do
podgrzewania zbiornika AdBlue
®.
W wyjątkowych sytuacjach
(utrzymywanie samochodu
w temperaturach zawsze niższych od
-15°C przez długi czas) alarm usterki
systemu oczyszczania spalin może być
związany z zamarznięciem AdBlue
®
w samochodzie.
Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, dopóki
dodatek nie przejdzie w stan ciekły.
Zgaśnięcie kontrolki ostrzegawczej
systemu czystości spalin nie następuje
natychmiast, stanie się to po
przejechaniu kilkudziesięciu kilometrów.
Przy każdym włączeniu stacyjki zapalają się
kontrolki SERVICE i autodiagnostyki silnika oraz
miga kontrolka UREA, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Informacje praktyczne

171
E3_pl_Chap09_info_pratiques_ed01-2014

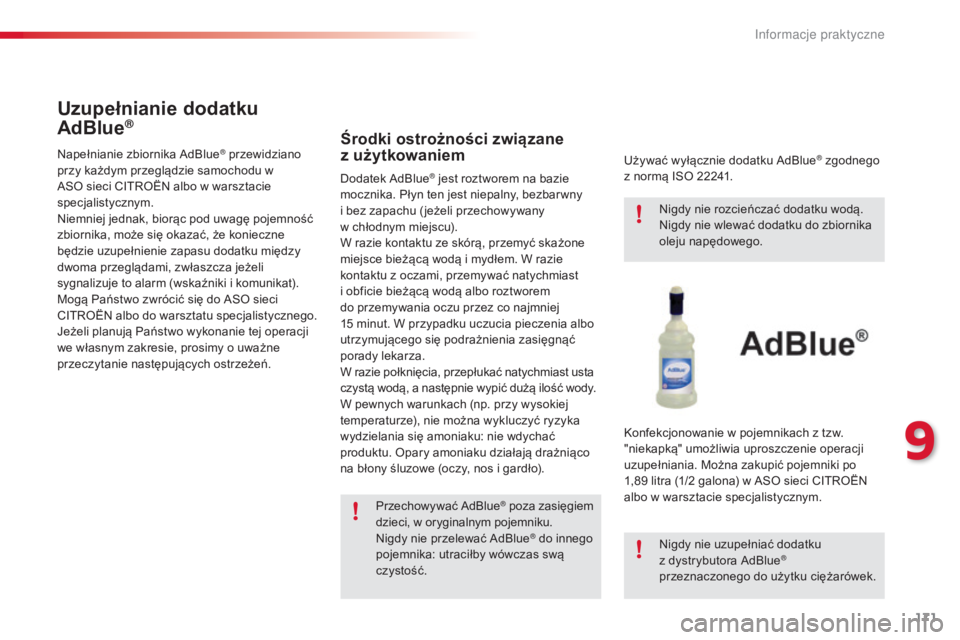

Uzupełnianie dodatku
AdBlue®
Środki ostrożności związane
z użytkowaniemNapełnianie zbiornika AdBlue® przewidziano
przy każdym przeglądzie samochodu w
ASO sieci CITROËN albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie zapasu dodatku między
dwoma przeglądami, zwłaszcza jeżeli
sygnalizuje to alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO sieci
CITROËN albo do warsztatu specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.
Przechowywać AdBlue
® poza zasięgiem
dzieci, w oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swą
czystość. Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.
Nigdy nie uzupełniać dodatku
z dystrybutora AdBlue
®
przeznaczonego do użytku ciężarówek.
Używać wyłącznie dodatku AdBlue
® zgodnego
z normą ISO 22241.
Konfekcjonowanie w pojemnikach z tzw.
"niekapką" umożliwia uproszczenie operacji
uzupełniania. Można zakupić pojemniki po
1,89

litra (1/2

galona) w ASO sieci CITROËN
albo w warsztacie specjalistycznym.
Dodatek AdBlue® jest roztworem na bazie
mocznika. Płyn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli przechowywany
w chłodnym miejscu).
W razie kontaktu ze skórą, przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami, przemywać natychmiast
i obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia, przepłukać natychmiast usta
czystą wodą, a następnie wypić dużą ilość wody.
W pewnych warunkach (np. przy wysokiej
temperaturze), nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
produktu. Opary amoniaku działają drażniąco
na błony śluzowe (oczy, nos i gardło).
9
Informacje praktyczne

172
E3_pl_Chap09_info_pratiques_ed01-2014

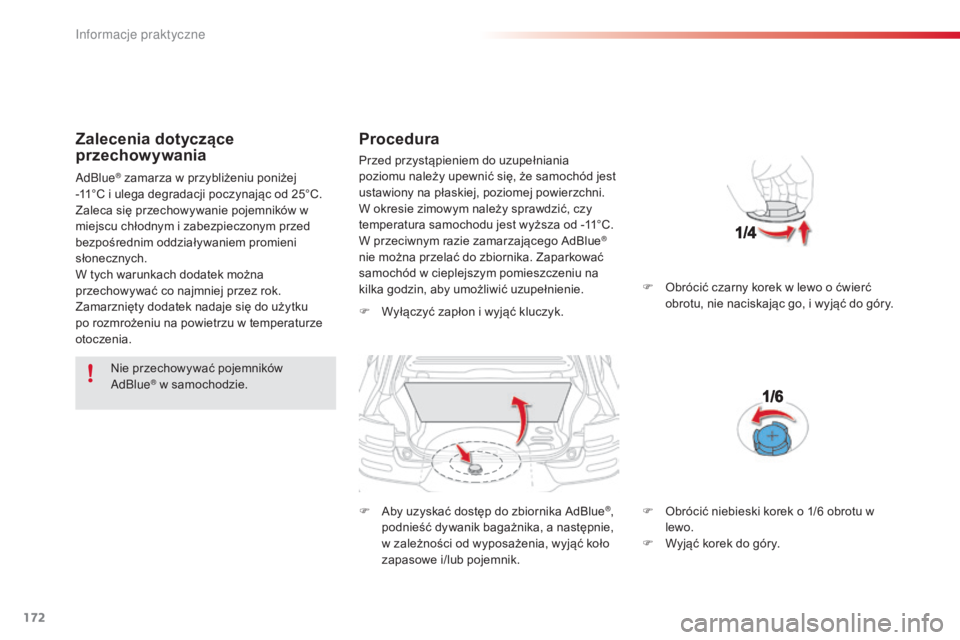

Zalecenia dotyczące
przechowywania
Nie przechowywać pojemników
AdBlue® w samochodzie.
Procedura
F Wyłączyć zapłon i wyjąć kluczyk.
F
A
by uzyskać dostęp do zbiornika AdBlue
®,
podnieść dywanik bagażnika, a następnie,
w zależności od wyposażenia, wyjąć koło
zapasowe i/lub pojemnik. F

O
brócić czarny korek w lewo o ćwierć
obrotu, nie naciskając go, i wyjąć do góry.
AdBlue
® zamarza w przybliżeniu poniżej
-11°C i ulega degradacji poczynając od 25°C.
Zaleca się przechowywanie pojemników w
miejscu chłodnym i zabezpieczonym przed
bezpośrednim oddziaływaniem promieni
słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
Zamarznięty dodatek nadaje się do użytku
po rozmrożeniu na powietrzu w temperaturze
otoczenia. Przed przystąpieniem do uzupełniania
poziomu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa od -11°C.
W przeciwnym razie zamarzającego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.
F

O
brócić niebieski korek o 1/6 obrotu w
lewo.
F

W
yjąć korek do góry.
Informacje praktyczne

173
E3_pl_Chap09_info_pratiques_ed01-2014

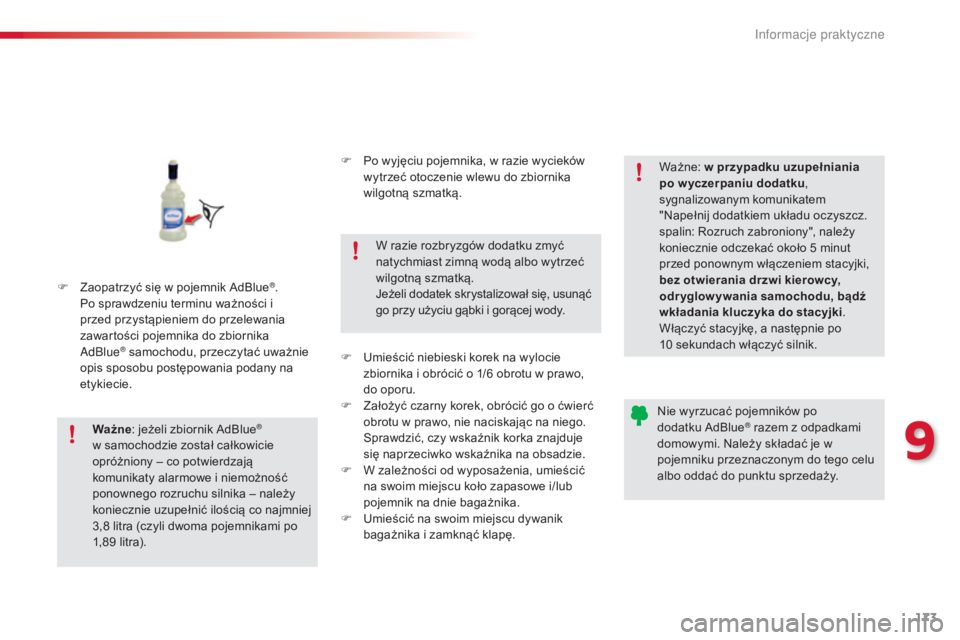

F Zaopatrzyć się w pojemnik AdBlue®.
Po sprawdzeniu terminu ważności i
przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu, przeczytać uważnie
opis sposobu postępowania podany na
etykiecie.
Ważne : jeżeli zbiornik AdBlue
®
w samochodzie został całkowicie
opróżniony – co potwierdzają
komunikaty alarmowe i niemożność
ponownego rozruchu silnika – należy
koniecznie uzupełnić ilością co najmniej
3,8

litra (czyli dwoma pojemnikami po
1,89

litra). W razie rozbryzgów dodatku zmyć
natychmiast zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli dodatek skrystalizował się, usunąć
go przy użyciu gąbki i gorącej wody.
Ważne:
w przypadku uzupełniania
po w yczerpaniu dodatku ,
sygnalizowanym komunikatem
"Napełnij dodatkiem układu oczyszcz.
spalin: Rozruch zabroniony", należy
koniecznie odczekać około 5 minut
przed ponownym włączeniem stacyjki,
bez otwierania drzwi kierowcy,
odr yglow ywania samochodu, bądź
wkładania kluczyka do stacyjki .
Włączyć stacyjkę, a następnie po
10 sekundach włączyć silnik.
Nie wyrzucać pojemników po
dodatku AdBlue® razem z odpadkami
domowymi. Należy składać je w
pojemniku przeznaczonym do tego celu
albo oddać do punktu sprzedaży.
F

P

o wyjęciu pojemnika, w razie wycieków
wytrzeć otoczenie wlewu do zbiornika
wilgotną szmatką.
F

U

mieścić niebieski korek na wylocie
zbiornika i obrócić o 1/6

obrotu w prawo,
do oporu.
F

Z

ałożyć czarny korek, obrócić go o ćwierć
obrotu w prawo, nie naciskając na niego.
Sprawdzić, czy wskaźnik korka znajduje
się naprzeciwko wskaźnika na obsadzie.
F

W z

ależności od wyposażenia, umieścić
na swoim miejscu koło zapasowe i/lub
pojemnik na dnie bagażnika.
F

U

mieścić na swoim miejscu dywanik
bagażnika i zamknąć klapę.
9
Informacje praktyczne

174
E3_pl_Chap09_info_pratiques_ed01-2014

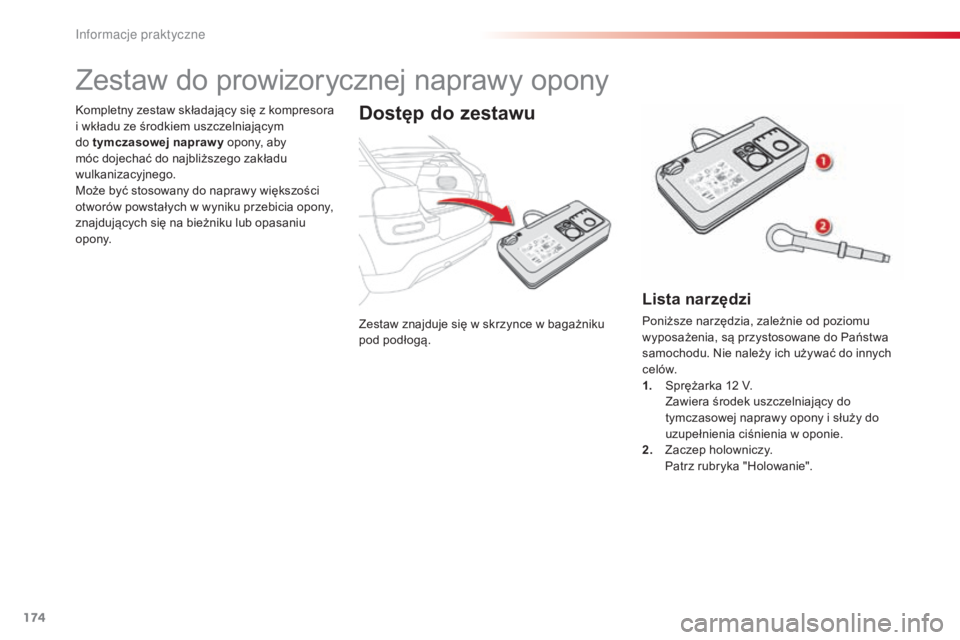

Zestaw znajduje się w skrzynce w bagażniku
pod podłogą.
Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej napraw y opony, aby
móc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.
Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Lista narzędzi
Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych
celów.
1.
S

prężarka 12 V.
Z

awiera środek uszczelniający do
tymczasowej naprawy opony i służy do
uzupełnienia ciśnienia w oponie.
2.
Z

aczep holowniczy.
P

atrz rubryka "Holowanie".
Informacje praktyczne

175
E3_pl_Chap09_info_pratiques_ed01-2014

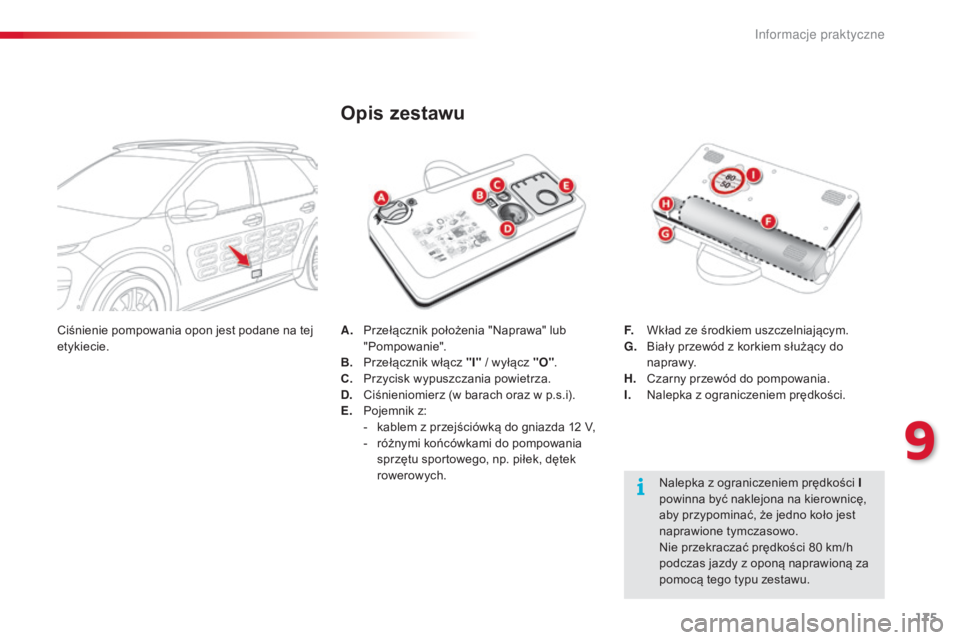

A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80
km/h
podczas jazdy z oponą naprawioną za
pomocą tego typu zestawu.
F.
W

kład ze środkiem uszczelniającym.
G.
B

iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości.
Ciśnienie pompowania opon jest podane na tej
etykiecie.
9
Informacje praktyczne

176
E3_pl_Chap09_info_pratiques_ed01-2014

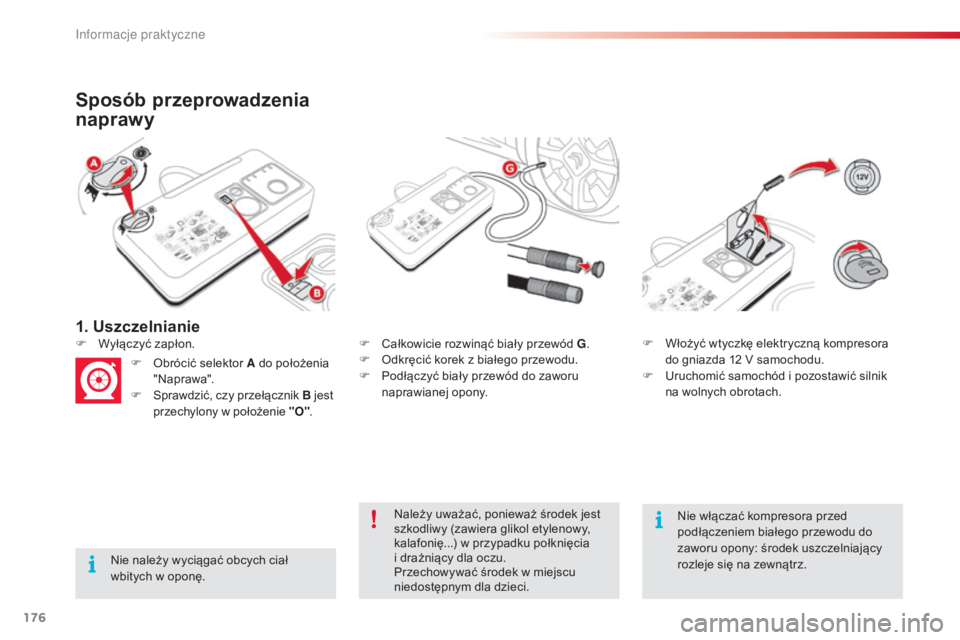

1. Uszczelnianie
Sposób przeprowadzenia
naprawy
Nie należy wyciągać obcych ciał
wbitych w oponę.F

C
ałkowicie rozwinąć biały przewód G
.
F
O
dkręcić korek z białego przewodu.
F
P
odłączyć biały przewód do zaworu
naprawianej opony.
F

W

yłączyć zapłon.
F
O
brócić selektor A do położenia
" N aprawa".
F
S
prawdzić, czy przełącznik B
jest
przechylony w położenie "O" . F
W
łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F
U
ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest
szkodliwy (zawiera glikol etylenowy,
kalafonię...) w przypadku połknięcia
i drażniący dla oczu.
Przechowywać środek w miejscu
niedostępnym dla dzieci. Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
Informacje praktyczne

177
E3_pl_Chap09_info_pratiques_ed01-2014

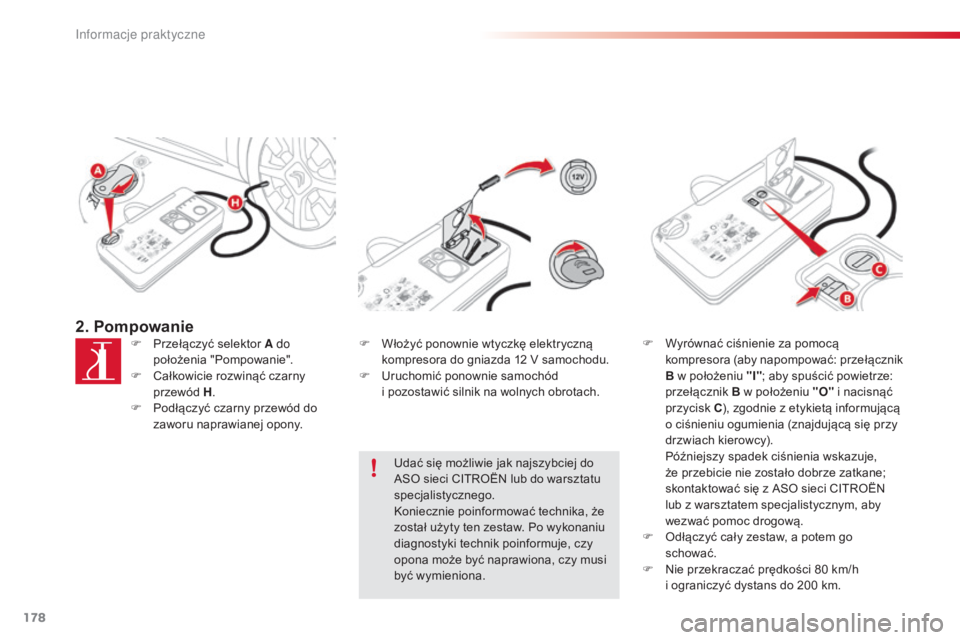

F Włączyć kompresor, przestawiając przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0
bara.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową. F
O dłączyć zestaw i zakręcić korek na
białym przewodzie.
U

ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F

P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20
i 60 km/h),
aby uszczelnić przebitą oponę.
F

Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
Wykrywanie niskiego
ciśnienia
Po naprawie koła kontrolka niskiego
ciśnienia pozostanie zapalona aż do
reinicjalizacji systemu.
Aby uzyskać więcej informacji, patrz
temat " Wykrywanie niskiego ciśnienia
w ogumieniu".
9
Informacje praktyczne

178
E3_pl_Chap09_info_pratiques_ed01-2014
2. PompowanieF Przełączyć selektor A do położenia "Pompowanie".
F

C
ałkowicie rozwinąć czarny
przewód H .
F

P
odłączyć czarny przewód do
zaworu naprawianej opony. F
W łożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V samochodu.
F

U
ruchomić ponownie samochód
i pozostawić silnik na wolnych obrotach.
Udać się możliwie jak najszybciej do
ASO sieci CITROËN lub do warsztatu
specjalistycznego.
Koniecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona. F
W yrównać ciśnienie za pomocą
kompresora (aby napompować: przełącznik
B w położeniu "I" ; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą informującą
o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy).
P

óźniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

O
dłączyć cały zestaw, a potem go
schować.
F

N
ie przekraczać prędkości 80 km/h
i ograniczyć dystans do 200
km.
Informacje praktyczne
