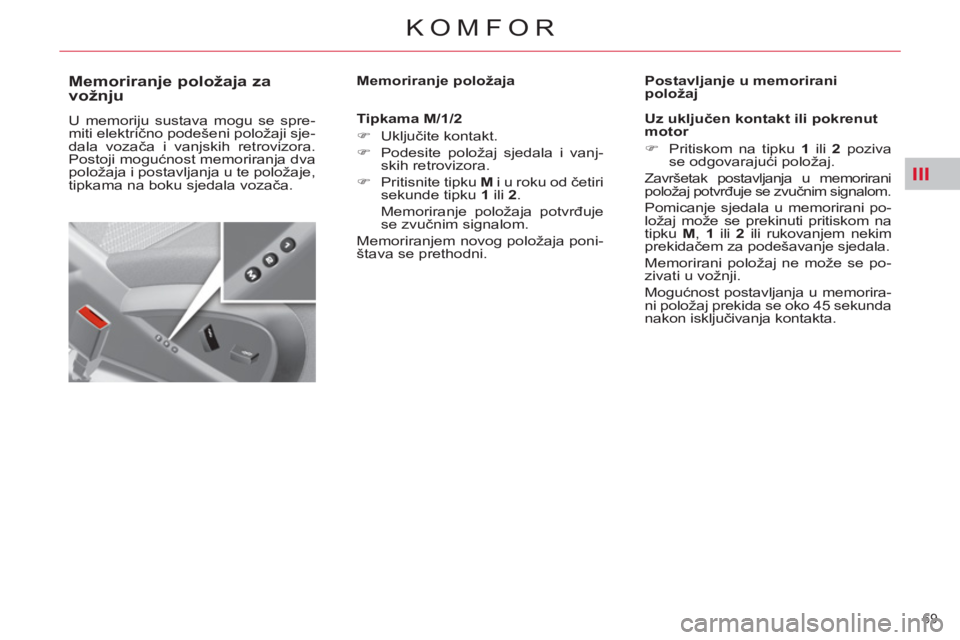

Memoriranje položaja za
vožnju
U memoriju sustava mogu se spre-
miti električno podešeni položaji sje-
dala vozača i vanjskih retrovizora.
Postoji mogućnost memoriranja dva
položaja i postavljanja u te položaje,
tipkama na boku sjedala vozača.
Memoriranje položaja
Tipkama M/1/2
)
Uključite kontakt.
)
Podesite položaj sjedala i vanj-
skih retrovizora.
)
Pritisnite tipku M
i u roku od četiri
sekunde tipku 1
ili 2
.
Memoriranje položaja potvrđuje
se zvučnim signalom.
Memoriranjem novog položaja poni-
štava se prethodni.
Postavljanje u memorirani
položaj
Uz uključen kontakt ili pokrenut
motor
)
Pritiskom na tipku 1
ili 2
poziva
se odgovarajući položaj.
Završetak postavljanja u memorirani
položaj potvrđuje se zvučnim signalom.
Pomicanje sjedala u memorirani po-
ložaj može se prekinuti pritiskom na
tipku M
, 1
ili 2
ili rukovanjem nekim
prekidačem za podešavanje sjedala.
Memorirani položaj ne može se po-
zivati u vožnji.
Mogućnost postavljanja u memorira-
ni položaj prekida se oko 45 sekunda
nakon isključivanja kontakta.
Page 72 of 413
III
70
KOMFOR

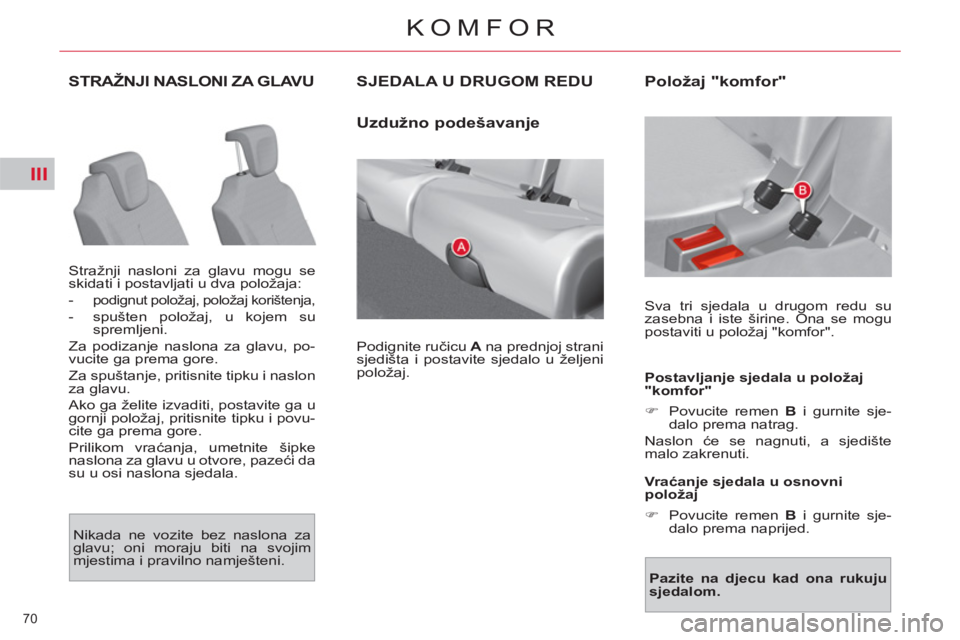

STRAŽNJI NASLONI ZA GLAVU
Stražnji nasloni za glavu mogu se
skidati i postavljati u dva položaja:
-
podignut položaj, položaj korištenja,
- spušten položaj, u kojem su
spremljeni.
Za podizanje naslona za glavu, po-
vucite ga prema gore.
Za spuštanje, pritisnite tipku i naslon
za glavu.
Ako ga želite izvaditi, postavite ga u
gornji položaj, pritisnite tipku i povu-
cite ga prema gore.
Prilikom vraćanja, umetnite šipke
naslona za glavu u otvore, pazeći da
su u osi naslona sjedala.
SJEDALA U DRUGOM REDU
Uzdužno podešavanje
Podignite ručicu A
na prednjoj strani
sjedišta i postavite sjedalo u željeni
položaj.
Položaj "komfor"
Sva tri sjedala u drugom redu su
zasebna i iste širine. Ona se mogu
postaviti u položaj "komfor".
Postavljanje sjedala u položaj
"komfor"
)
Povucite remen B
i gurnite sje-
dalo prema natrag.
Naslon će se nagnuti, a sjedište
malo zakrenuti.
Vr aćanje sjedala u osnovni
položaj
)
Povucite remen B
i gurnite sje-
dalo prema naprijed.
Pazite na djecu kad ona rukuju
sjedalom.
Nikada ne vozite bez naslona za
glavu; oni moraju biti na svojim
mjestima i pravilno namješteni.
Page 73 of 413
III
71
KOMFOR

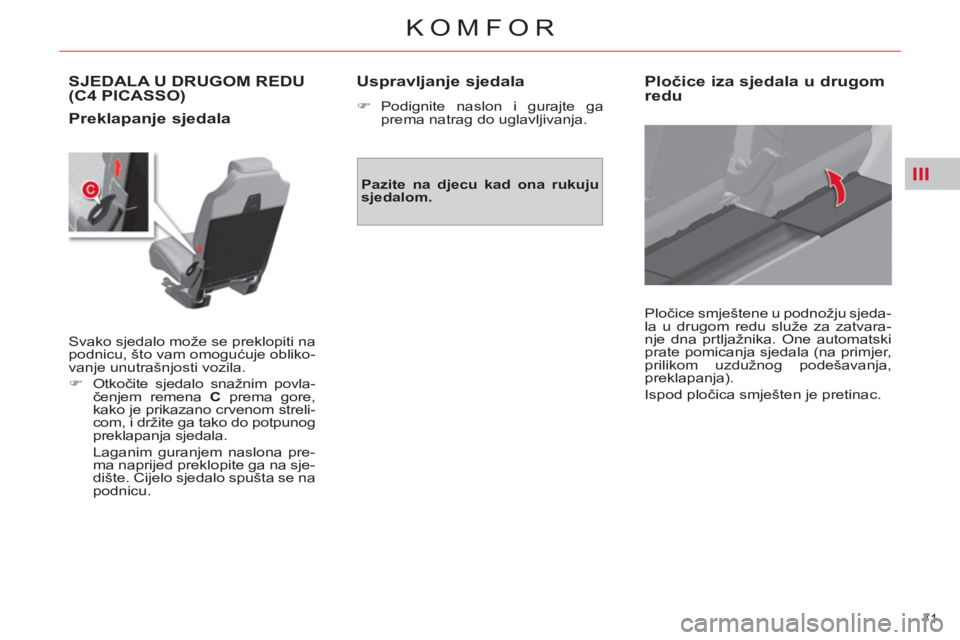

SJEDALA U DRUGOM REDU(C4 PICASSO)
Preklapanje sjedala
Svako sjedalo može se preklopiti na
podnicu, što vam omogućuje obliko-
vanje unutrašnjosti vozila.
)
Otkočite sjedalo snažnim povla-
čenjem remena C
prema gore,
kako je prikazano crvenom streli-
com, i držite ga tako do potpunog
preklapanja sjedala.
Laganim guranjem naslona pre-
ma naprijed preklopite ga na sje-
dište. Cijelo sjedalo spušta se na
podnicu.
Uspravljanje sjedala
)
Podignite naslon i gurajte ga
prema natrag do uglavljivanja.
Pazite na djecu kad ona rukuju
sjedalom.
Pločice iza sjedala u drugom
redu
Pločice smještene u podnožju sjeda-
la u drugom redu služe za zatvara-
nje dna prtljažnika. One automatski
prate pomicanja sjedala (na primjer,
prilikom uzdužnog podešavanja,
preklapanja).
Ispod pločica smješten je pretinac.
Page 74 of 413
III
72
KOMFOR

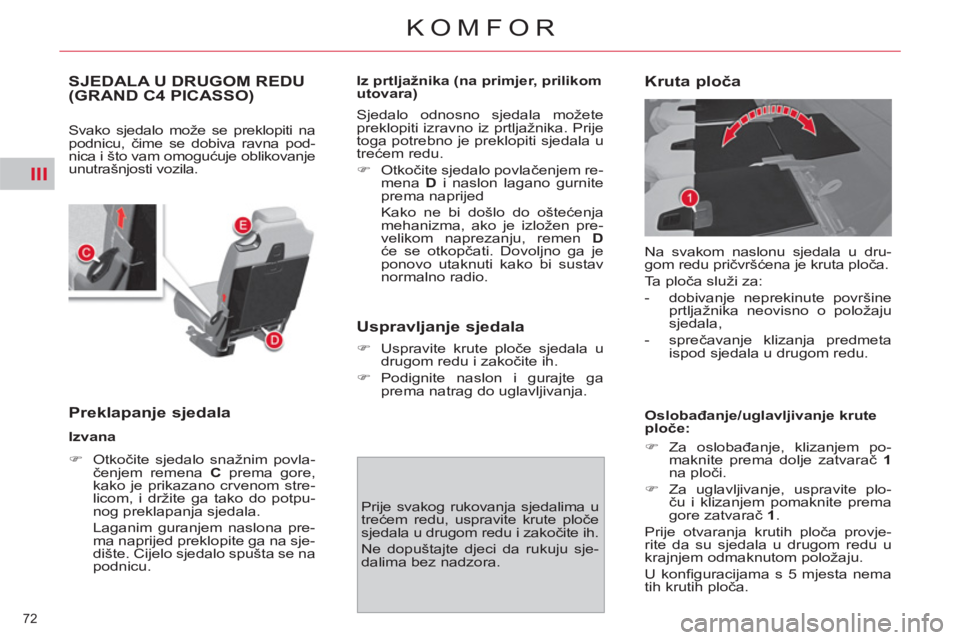

SJEDALA U DRUGOM REDU(GRAND C4 PICASSO)
Svako sjedalo može se preklopiti na
podnicu, čime se dobiva ravna pod-
nica i što vam omogućuje oblikovanje
unutrašnjosti vozila.
Preklapanje sjedala
Izvana
)
Otkočite sjedalo snažnim povla-
čenjem remena C
prema gore,
kako je prikazano crvenom stre-
licom, i držite ga tako do potpu-
nog preklapanja sjedala.
Laganim guranjem naslona pre-
ma naprijed preklopite ga na sje-
dište. Cijelo sjedalo spušta se na
podnicu.
Iz prtljažnika (na primjer, prilikom
utovara)
Sjedalo odnosno sjedala možete
preklopiti izravno iz prtljažnika. Prije
toga potrebno je preklopiti sjedala u
trećem redu.
)
Otkočite sjedalo povlačenjem re-
mena D
i naslon lagano gurnite
prema naprijed
Kako ne bi došlo do oštećenja
mehanizma, ako je izložen pre-
velikom naprezanju, remen D
će se otkopčati. Dovoljno ga je
ponovo utaknuti kako bi sustav
normalno radio.
Uspravljanje sjedala
)
Uspravite krute ploče sjedala u
drugom redu i zakočite ih.
)
Podignite naslon i gurajte ga
prema natrag do uglavljivanja.
Prije svakog rukovanja sjedalima u
trećem redu, uspravite krute ploče
sjedala u drugom redu i zakočite ih.
Ne dopuštajte djeci da rukuju sje-
dalima bez nadzora.
Kruta ploča
Na svakom naslonu sjedala u dru-
gom redu pričvršćena je kruta ploča.
Ta ploča služi za:
- dobivanje neprekinute površine
prtljažnika neovisno o položaju
sjedala,
- sprečavanje klizanja predmeta
ispod sjedala u drugom redu.
Oslobađanje/uglavljivanje krute
ploče:
)
Za oslobađanje, klizanjem po-
maknite prema dolje zatvarač 1
na ploči.
)
Za uglavljivanje, uspravite plo-
ču i klizanjem pomaknite prema
gore zatvarač 1
.
Prije otvaranja krutih ploča provje-
rite da su sjedala u drugom redu u
krajnjem odmaknutom položaju.
U konfi guracijama s 5 mjesta nema
tih krutih ploča.
Page 75 of 413
III
73
KOMFOR

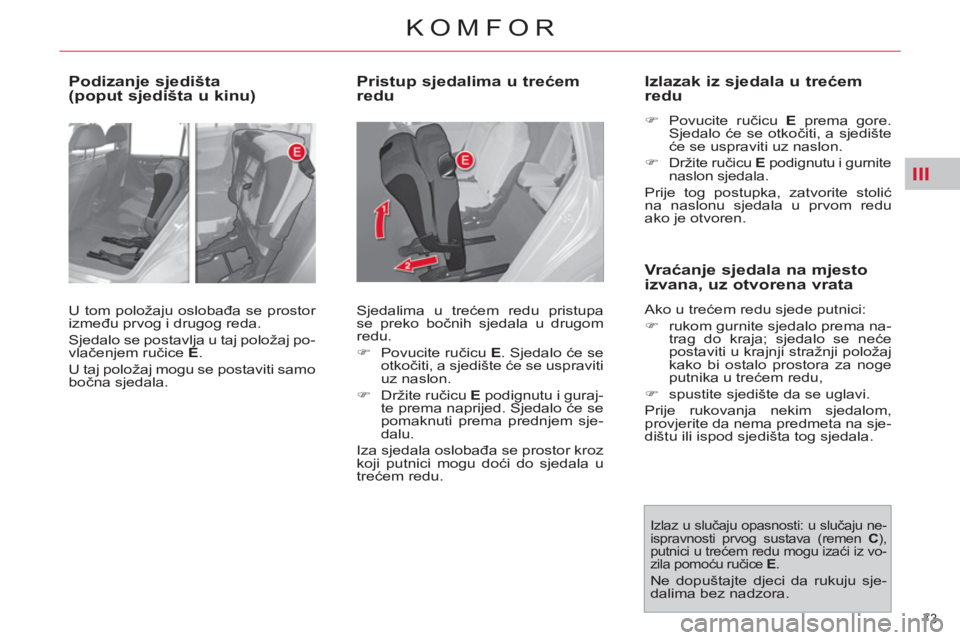

Podizanje sjedišta
(poput sjedišta u kinu)
U tom položaju oslobađa se prostor
između prvog i drugog reda.
Sjedalo se postavlja u taj položaj po-
vlačenjem ručice E
.
U taj položaj mogu se postaviti samo
bočna sjedala.
Pristup sjedalima u trećem
redu
Sjedalima u trećem redu pristupa
se preko bočnih sjedala u drugom
redu.
)
Povucite ručicu E
. Sjedalo će se
otkočiti, a sjedište će se uspraviti
uz naslon.
)
Držite ručicu E
podignutu i guraj-
te prema naprijed. Sjedalo će se
pomaknuti prema prednjem sje-
dalu.
Iza sjedala oslobađa se prostor kroz
koji putnici mogu doći do sjedala u
trećem redu.
Izlazak iz sjedala u trećem
redu
)
Povucite ručicu E
prema gore.
Sjedalo će se otkočiti, a sjedište
će se uspraviti uz naslon.
)
Držite ručicu E
podignutu i gurnite
naslon sjedala.
Prije tog postupka, zatvorite stolić
na naslonu sjedala u prvom redu
ako je otvoren.
Vr aćanje sjedala na mjesto
izvana, uz otvorena vrata
Ako u trećem redu sjede putnici:
)
rukom gurnite sjedalo prema na-
trag do kraja; sjedalo se neće
postaviti u krajnji stražnji položaj
kako bi ostalo prostora za noge
putnika u trećem redu,
)
spustite sjedište da se uglavi.
Prije rukovanja nekim sjedalom,
provjerite da nema predmeta na sje-
dištu ili ispod sjedišta tog sjedala.
Izlaz u slučaju opasnosti: u slučaju ne-
ispravnosti prvog sustava (remen C
),
putnici u trećem redu mogu izaći iz vo-
zila pomoću ručice E
.
Ne dopuštajte djeci da rukuju sje-
dalima bez nadzora.
Page 76 of 413
III
74
KOMFOR

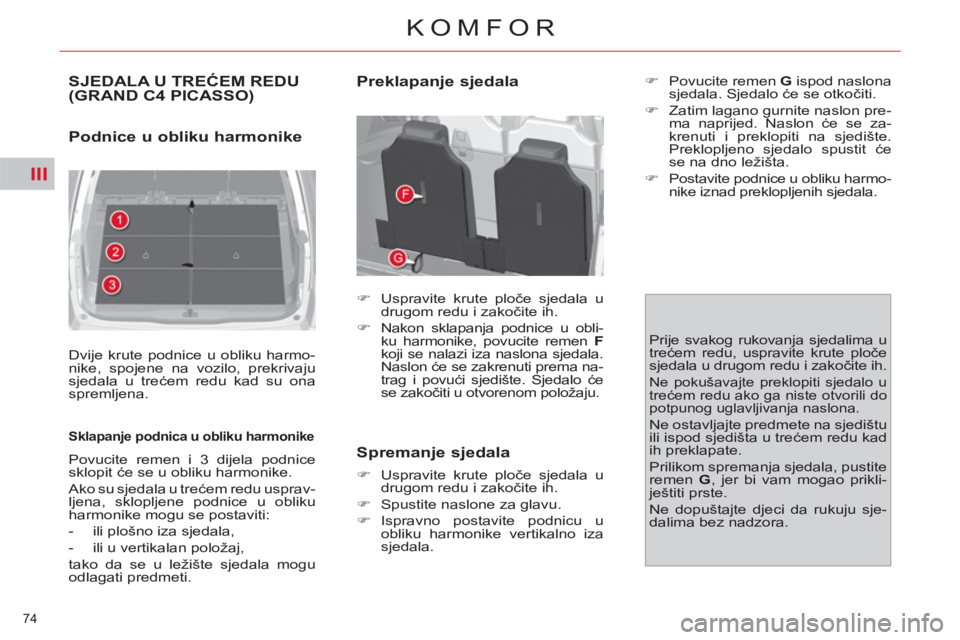

SJEDALA U TREĆEM REDU(GRAND C4 PICASSO)
Podnice u obliku harmonike
Dvije krute podnice u obliku harmo-
nike, spojene na vozilo, prekrivaju
sjedala u trećem redu kad su ona
spremljena.
Sklapanje podnica u obliku harmonike
Povucite remen i 3 dijela podnice
sklopit će se u obliku harmonike.
Ako su sjedala u trećem redu usprav-
ljena, sklopljene podnice u obliku
harmonike mogu se postaviti:
- ili plošno iza sjedala,
- ili u vertikalan položaj,
tako da se u ležište sjedala mogu
odlagati predmeti.
Preklapanje sjedala
)
Uspravite krute ploče sjedala u
drugom redu i zakočite ih.
)
Nakon sklapanja podnice u obli-
ku harmonike, povucite remen F
koji se nalazi iza naslona sjedala.
Naslon će se zakrenuti prema na-
trag i povući sjedište. Sjedalo će
se zakočiti u otvorenom položaju.
Spremanje sjedala
)
Uspravite krute ploče sjedala u
drugom redu i zakočite ih.
)
Spustite naslone za glavu.
)
Ispravno postavite podnicu u
obliku harmonike vertikalno iza
sjedala.
)
Povucite remen G
ispod naslona
sjedala. Sjedalo će se otkočiti.
)
Zatim lagano gurnite naslon pre-
ma naprijed. Naslon će se za-
krenuti i preklopiti na sjedište.
Preklopljeno sjedalo spustit će
se na dno ležišta.
)
Postavite podnice u obliku harmo-
nike iznad preklopljenih sjedala.
Prije svakog rukovanja sjedalima u
trećem redu, uspravite krute ploče
sjedala u drugom redu i zakočite ih.
Ne pokušavajte preklopiti sjedalo u
trećem redu ako ga niste otvorili do
potpunog uglavljivanja naslona.
Ne ostavljajte predmete na sjedištu
ili ispod sjedišta u trećem redu kad
ih preklapate.
Prilikom spremanja sjedala, pustite
remen G
, jer bi vam mogao prikli-
ještiti prste.
Ne dopuštajte djeci da rukuju sje-
dalima bez nadzora.
Page 77 of 413
III
75
KOMFOR

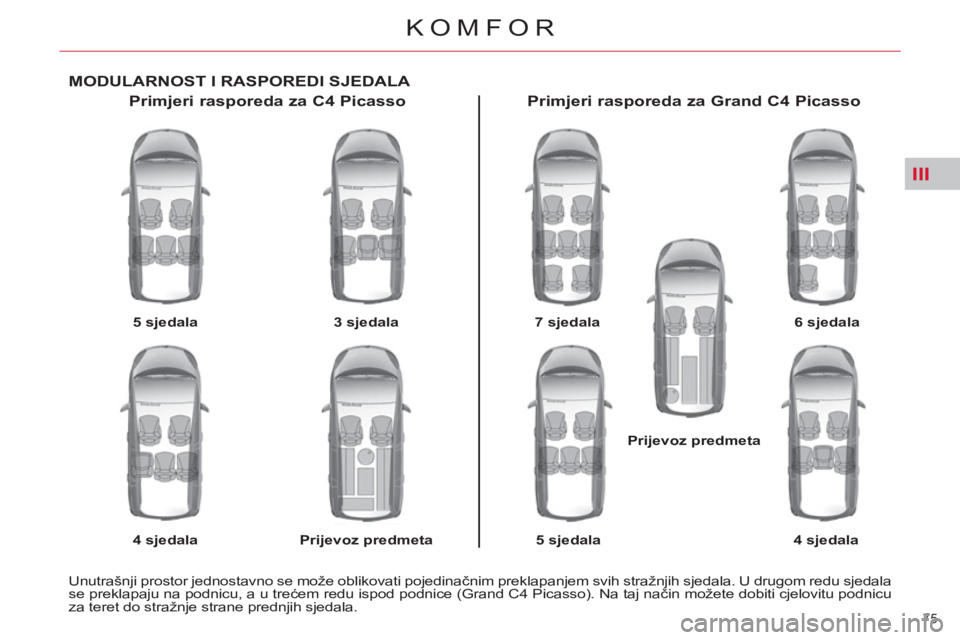

MODULARNOST I RASPOREDI SJEDALA
Primjeri rasporeda za C4 Picasso
5 sjedala
4 sjedala
3 sjedala
Prijevoz predmeta
Primjeri rasporeda za Grand C4 Picasso
7 sjedala
6 sjedala
5 sjedala
4 sjedala
Prijevoz predmeta
Unutrašnji prostor jednostavno se može oblikovati pojedinačnim preklapanjem svih stražnjih sjedala. U drugom redu sjedala
se preklapaju na podnicu, a u trećem redu ispod podnice (Grand C4 Picasso). Na taj način možete dobiti cjelovitu podnicu
za teret do stražnje strane prednjih sjedala.
Page 78 of 413
III
76
KOMFOR

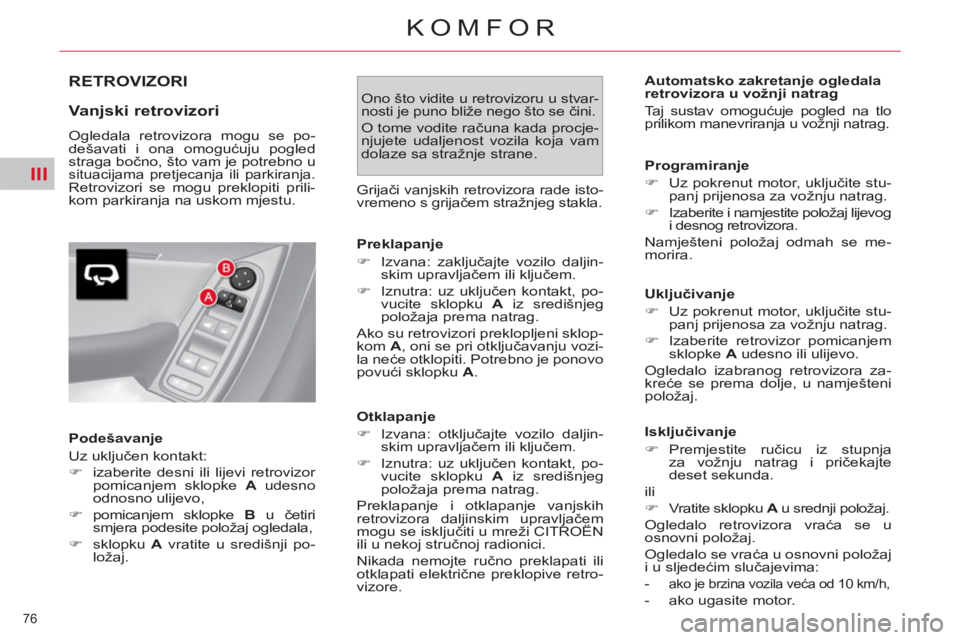

RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se po-
dešavati i ona omogućuju pogled
straga bočno, što vam je potrebno u
situacijama pretjecanja ili parkiranja. Retrovizori se mogu preklopiti prili-
kom parkiranja na uskom mjestu.
Podešavanje
Uz uključen kontakt:
)
izaberite desni ili lijevi retrovizor
pomicanjem sklopke A
udesno
odnosno ulijevo,
)
pomicanjem sklopke B
u četiri
smjera podesite položaj ogledala,
)
sklopku A
vratite u središnji po-
ložaj. Ono što vidite u retrovizoru u stvar-
nosti je puno bliže nego što se čini.
O tome vodite računa kada procje-
njujete udaljenost vozila koja vam
dolaze sa stražnje strane.
Preklapanje
)
Izvana: zaključajte vozilo daljin-
skim upravljačem ili ključem.
)
Iznutra: uz uključen kontakt, po-
vucite sklopku A
iz središnjeg
položaja prema natrag.
Ako su retrovizori preklopljeni sklop-
kom A
, oni se pri otključavanju vozi-
la neće otklopiti. Potrebno je ponovo
povući sklopku A
.
Otklapanje
)
Izvana: otključajte vozilo daljin-
skim upravljačem ili ključem.
)
Iznutra: uz uključen kontakt, po-
vucite sklopku A
iz središnjeg
položaja prema natrag.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem
mogu se isključiti u mreži CITROËN
ili u nekoj stručnoj radionici.
Nikada nemojte ručno preklapati ili
otklapati električne preklopive retro-
vizore.
Automatsko zakretanje ogledala
retrovizora u vožnji natrag
Taj sustav omogućuje pogled na tlo
prilikom manevriranja u vožnji natrag.
Programiranje
)
Uz pokrenut motor, uključite stu-
panj prijenosa za vožnju natrag.
)
Izaberite i namjestite položaj lijevog
i desnog retrovizora.
Namješteni položaj odmah se me-
morira.
Isključivanje
)
Premjestite ručicu iz stupnja
za vožnju natrag i pričekajte
deset sekunda.
ili
)
Vratite sklopku A
u srednji položaj.
Ogledalo retrovizora vraća se u
osnovni položaj.
Ogledalo se vraća u osnovni položaj
i u sljedećim slučajevima:
-
ako je brzina vozila veća od 10 km/h,
- ako ugasite motor.
Uključivanje
)
Uz pokrenut motor, uključite stu-
panj prijenosa za vožnju natrag.
)
Izaberite retrovizor pomicanjem
sklopke A
udesno ili ulijevo.
Ogledalo izabranog retrovizora za-
kreće se prema dolje, u namješteni
položaj. Grijači vanjskih retrovizora rade isto-
vremeno s grijačem stražnjeg stakla.
Page 79 of 413
III
77
KOMFOR

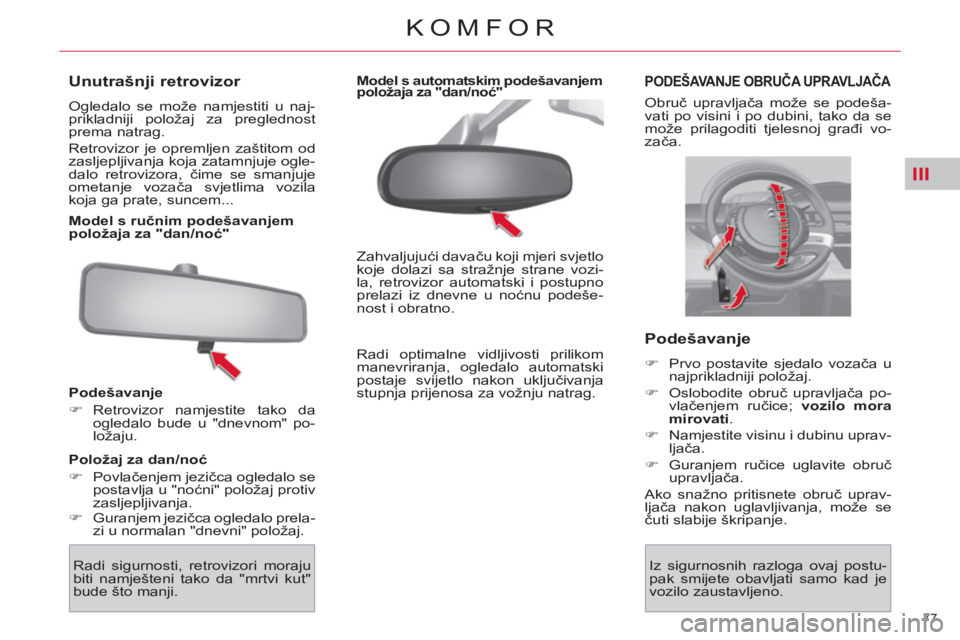

Unutrašnji retrovizor
Ogledalo se može namjestiti u naj-
prikladniji položaj za preglednost
prema natrag.
Retrovizor je opremljen zaštitom od
zasljepljivanja koja zatamnjuje ogle-
dalo retrovizora, čime se smanjuje
ometanje vozača svjetlima vozila
koja ga prate, suncem...
Model s ručnim podešavanjem
položaja za "dan/noć"
Podešavanje
)
Retrovizor namjestite tako da
ogledalo bude u "dnevnom" po-
ložaju.
Položaj za dan/noć
)
Povlačenjem jezičca ogledalo se
postavlja u "noćni" položaj protiv
zasljepljivanja.
)
Guranjem jezičca ogledalo prela-
zi u normalan "dnevni" položaj.
Zahvaljujući davaču koji mjeri svjetlo
koje dolazi sa stražnje strane vozi-
la, retrovizor automatski i postupno
prelazi iz dnevne u noćnu podeše-
nost i obratno.
PODEŠAVANJE OBRUČA UPRAVLJAČA
Obruč upravljača može se podeša-
vati po visini i po dubini, tako da se
može prilagoditi tjelesnoj građi vo-
zača.
Podešavanje
)
Prvo postavite sjedalo vozača u
najprikladniji položaj.
)
Oslobodite obruč upravljača po-
vlačenjem ručice; vozilo mora
mirovati
.
)
Namjestite visinu i dubinu uprav-
ljača.
)
Guranjem ručice uglavite obruč
upravljača.
Ako snažno pritisnete obruč uprav-
ljača nakon uglavljivanja, može se
čuti slabije škripanje.
Radi sigurnosti, retrovizori moraju
biti namješteni tako da "mrtvi kut"
bude što manji.
Model s automatskim podešavanjem
položaja za "dan/noć"
Iz sigurnosnih razloga ovaj postu-
pak smijete obavljati samo kad je
vozilo zaustavljeno.
Radi optimalne vidljivosti prilikom
manevriranja, ogledalo automatski
postaje svijetlo nakon uključivanja
stupnja prijenosa za vožnju natrag.
Page 80 of 413
IV
78
OTVARANJE

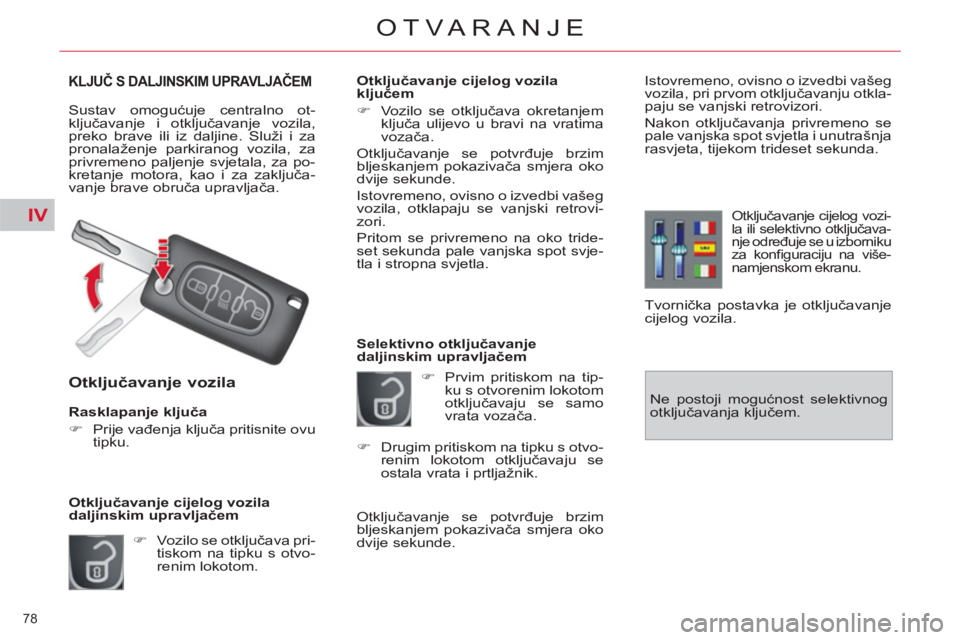

KLJUČ S DALJINSKIM UPRAVLJAČEM
Sustav omogućuje centralno ot-
ključavanje i otključavanje vozila,
preko brave ili iz daljine. Služi i za
pronalaženje parkiranog vozila, za
privremeno paljenje svjetala, za po-
kretanje motora, kao i za zaključa-
vanje brave obruča upravljača.
Otključavanje vozila
Otključavanje cijelog vozila
daljinskim upravljačem
Rasklapanje ključa
)
Prije vađenja ključa pritisnite ovu
tipku.
)
Vozilo se otključava pri-
tiskom na tipku s otvo-
renim lokotom.
Otključavanje cijelog vozila
ključem
)
Vozilo se otključava okretanjem
ključa ulijevo u bravi na vratima
vozača.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera oko
dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, otklapaju se vanjski retrovi-
zori.
Pritom se privremeno na oko tride-
set sekunda pale vanjska spot svje-
tla i stropna svjetla.
Selektivno otključavanje
daljinskim upravljačem
)
Prvim pritiskom na tip-
ku s otvorenim lokotom
otključavaju se samo
vrata vozača. Istovremeno, ovisno o izvedbi vašeg
vozila, pri prvom otključavanju otkla-
paju se vanjski retrovizori.
Nakon otključavanja privremeno se
pale vanjska spot svjetla i unutrašnja
rasvjeta, tijekom trideset sekunda.
Otključavanje cijelog vozi-
la ili selektivno otključava-
nje određuje se u izborniku
za konfi guraciju na više-
namjenskom ekranu.
Tvornička postavka je otključavanje
cijelog vozila.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera oko
dvije sekunde. Ne postoji mogućnost selektivnog
otključavanja ključem.
)
Drugim pritiskom na tipku s otvo-
renim lokotom otključavaju se
ostala vrata i prtljažnik.
