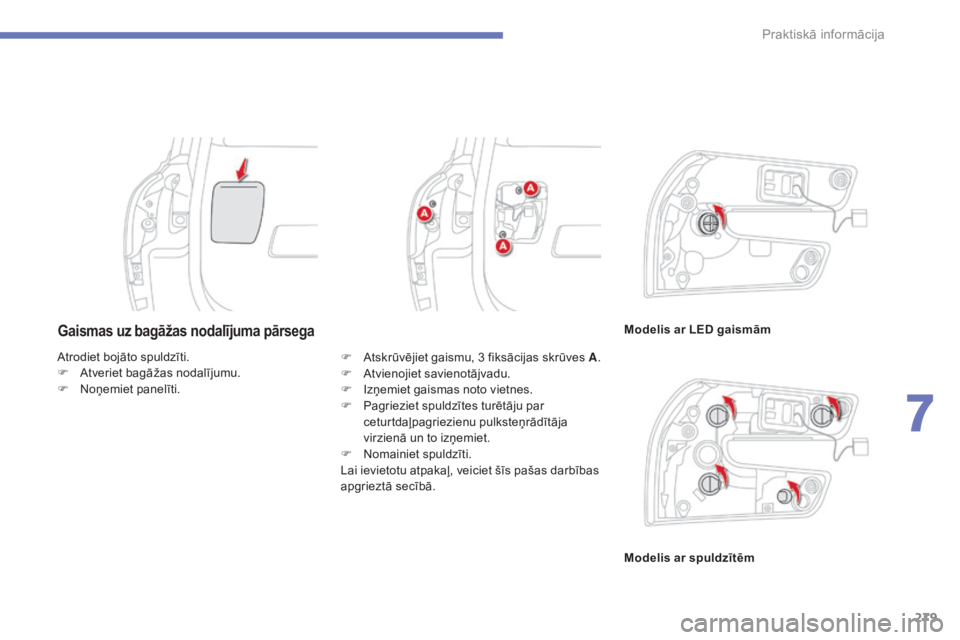

Gaismas uz bagāžas nodalījuma pārsegaModelis ar LED gaismām
Modelis ar spuldzītēm
Atrodiet bojāto spuldzīti.
F

A

tveriet bagāžas nodalījumu.
F

N

oņemiet panelīti. F

A

tskrūvējiet gaismu, 3 fiksācijas skrūves A .
F

A

tvienojiet savienotājvadu.
F

I

zņemiet gaismas noto vietnes.
F

P

agrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pulksteņrādītāja
virzienā un to izņemiet.
F

N

omainiet spuldzīti.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā.
7
Praktiskā informācija

280
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014

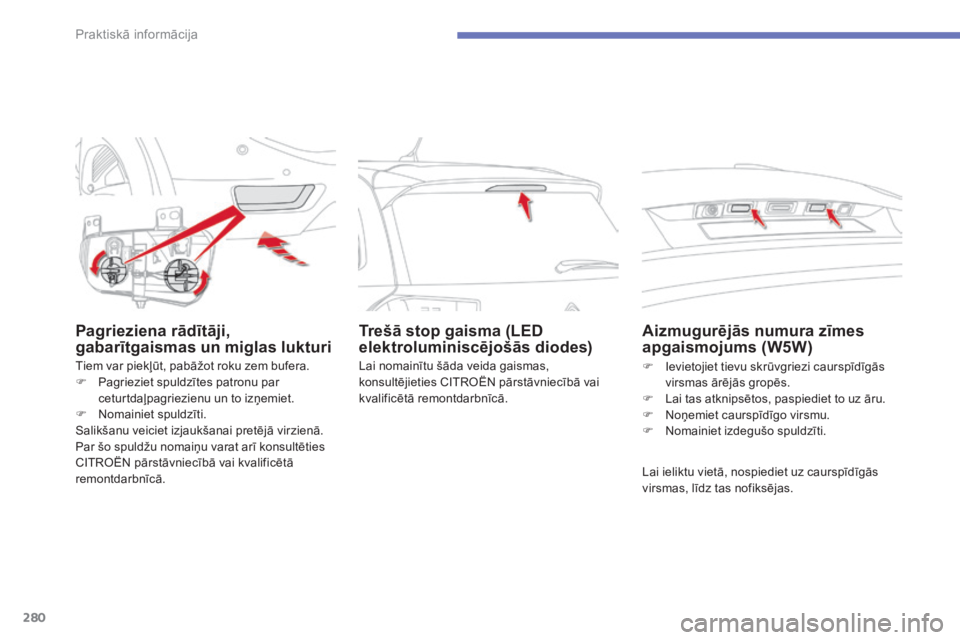

Pagrieziena rādītāji,
gabarītgaismas un miglas lukturi
Tiem var piekļūt, pabāžot roku zem bufera.
F P agrieziet spuldzītes patronu par
ceturtdaļpagriezienu un to izņemiet.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Par šo spuldžu nomaiņu varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Lai nomainītu šāda veida gaismas,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Trešā stop gaisma (LED
elektroluminiscējošās diodes)
Aizmugurējās numura zīmes
apgaismojums (W5W)
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas. F
I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F
L
ai tas atknipsētos, paspiediet to uz āru.
F
N
oņemiet caurspīdīgo virsmu.
F
N
omainiet izdegušo spuldzīti.
Praktiskā informācija

281
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
Pirms drošinātāja nomaiņas vispirms
nepieciešams :
F

n
oskaidrot bojājuma cēloni un to novērst ;
F

i
zslēgt visus elektrības patērētājus ;
F

i
mobilizēt automašīnu un izslēgt aizdedzi ;
F

n
oskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas šajās lapās.
Drošinātāja nomaiņa
Labs Slikts
Drošinātāja, kas nav norādīts tabulās
zemāk, nomaiņa var radīt nopietnus jūsu
automašīnas darbības traucējumus.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Knaibles

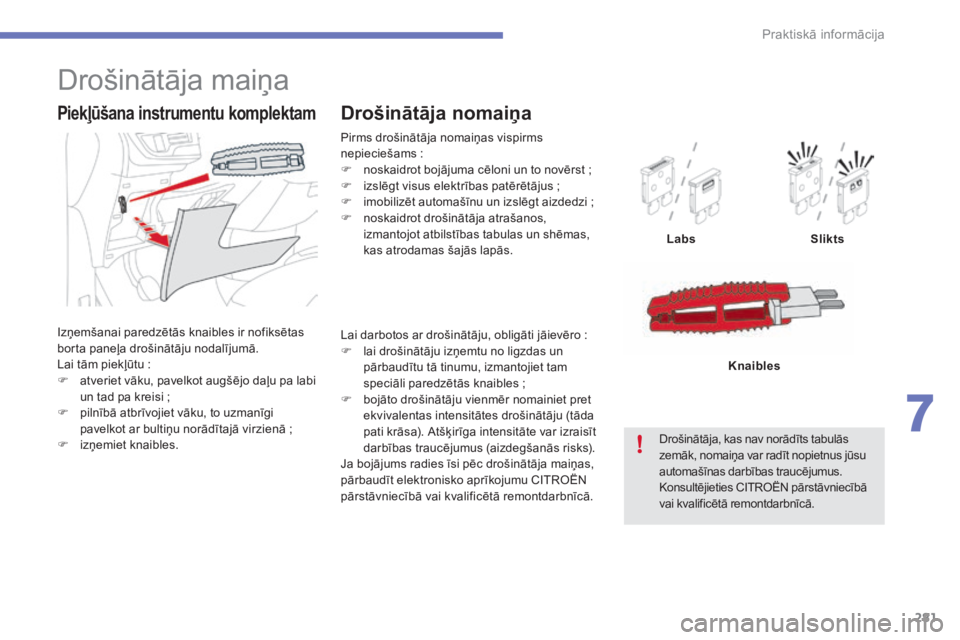

Drošinātāja maiņa
Izņemšanai paredzētās knaibles ir nofiksētas
borta paneļa drošinātāju nodalījumā.
Lai tām piekļūtu
:
F

a
tveriet vāku, pavelkot augšējo daļu pa labi
un tad pa kreisi ;
F

p
ilnībā atbrīvojiet vāku, to uzmanīgi
pavelkot ar bultiņu norādītajā virzienā
;
F

i
zņemiet knaibles.
Piekļūšana instrumentu komplektam
Lai darbotos ar drošinātāju, obligāti jāievēro :
F l ai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles
;
F

b
ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa). Atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektronisko aprīkojumu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
7
Praktiskā informācija

282
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu aparātiem, kā
kopējais patēriņš pārsniedz
10 miliampērus.
Elektronisko aksesuāru
uzstādīšana
Jūsu automašīnas elektroniskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.

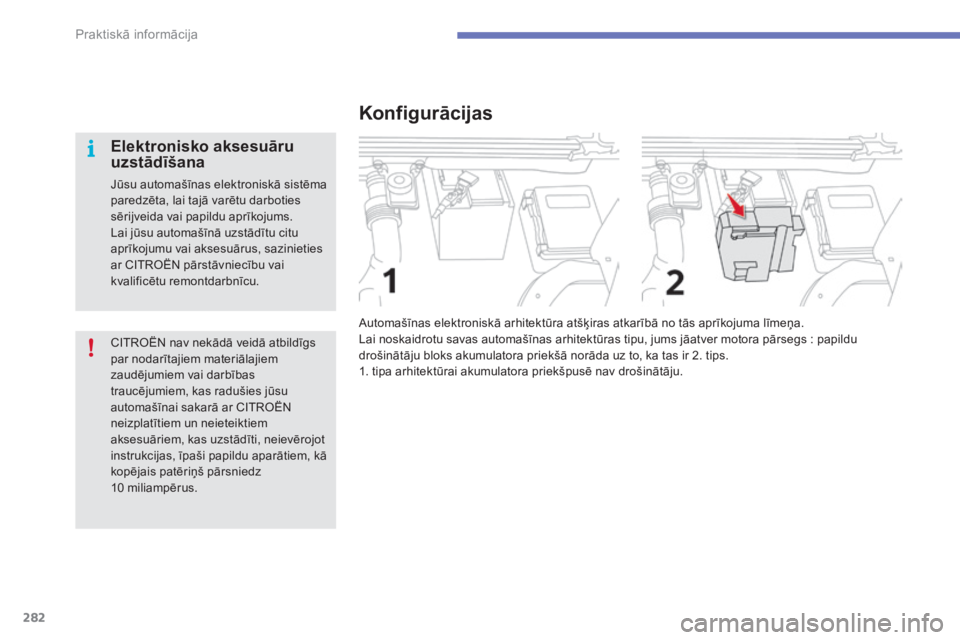

Konfigurācijas
Automašīnas elektroniskā arhitektūra atšķiras atkarībā no tās aprīkojuma līmeņa.
Lai noskaidrotu savas automašīnas arhitektūras tipu, jums jāatver motora pārsegs : papildu
drošinātāju bloks akumulatora priekšā norāda uz to, ka tas ir 2. tips.
1. tipa arhitektūrai akumulatora priekšpusē nav drošinātāju.
Praktiskā informācija

283
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014

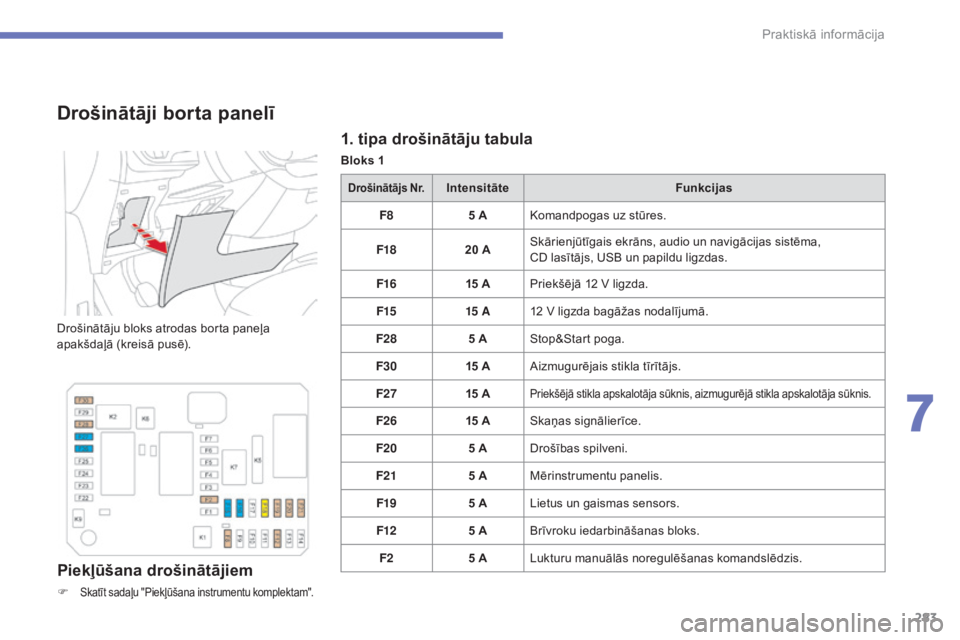

1. tipa drošinātāju tabula
Bloks 1
Drošinātāji borta panelī
Drošinātāju bloks atrodas borta paneļa
apakšdaļā (kreisā pusē).
Piekļūšana drošinātājiem
F Skatīt sadaļu "Piekļūšana instrumentu komplektam".
Drošinātājs Nr.IntensitāteFunkcijas
F8 5 AKomandpogas uz stūres.
F18 20 ASkārienjūtīgais ekrāns, audio un navigācijas sistēma,
CD lasītājs, USB un papildu ligzdas.
F16 15 APriekšējā 12 V ligzda.
F15 15 A 12 V ligzda bagāžas nodalījumā.
F28 5 AStop&Start poga.
F30 15 AAizmugurējais stikla tīrītājs.
F27 15 A
Priekšējā stikla apskalotāja sūknis, aizmugurējā stikla apskalotāja sūknis.
F26 15 ASkaņas signālierīce.
F20 5 ADrošības spilveni.
F21 5 AMērinstrumentu panelis.
F19 5 ALietus un gaismas sensors.
F12 5 ABrīvroku iedarbināšanas bloks.
F2 5 ALukturu manuālās noregulēšanas komandslēdzis.
7
Praktiskā informācija

284
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014
Bloks 2
Drošinātājs Nr.IntensitāteFunkcijas
F9 15 AAizmugurējā 12V ligzda.
Praktiskā informācija

285
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014

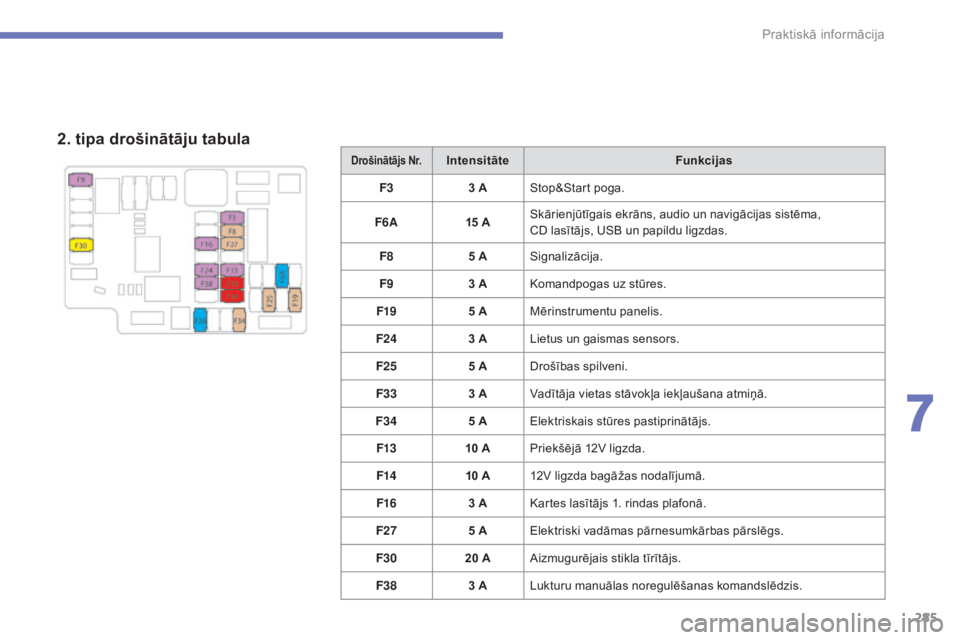

2. tipa drošinātāju tabula
Drošinātājs Nr.IntensitāteFunkcijas
F3 3 AStop&Start poga.
F6A 15 ASkārienjūtīgais ekrāns, audio un navigācijas sistēma,
CD lasītājs, USB un papildu ligzdas.
F8 5 ASignalizācija.
F9 3 AKomandpogas uz stūres.
F19 5 AMērinstrumentu panelis.
F24 3 ALietus un gaismas sensors.
F25 5 ADrošības spilveni.
F33 3 AVadītāja vietas stāvokļa iekļaušana atmiņā.
F34 5 AElektriskais stūres pastiprinātājs.
F13 10 APriekšējā
12V ligzda.
F14 10 A12V ligzda bagāžas nodalījumā.
F16 3 AKartes lasītājs 1.
rindas plafonā.
F27 5 AElektriski vadāmas pārnesumkārbas pārslēgs.
F30 20 AAizmugurējais stikla tīrītājs.
F38 3 ALukturu manuālas noregulēšanas komandslēdzis.
7
Praktiskā informācija

286
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014

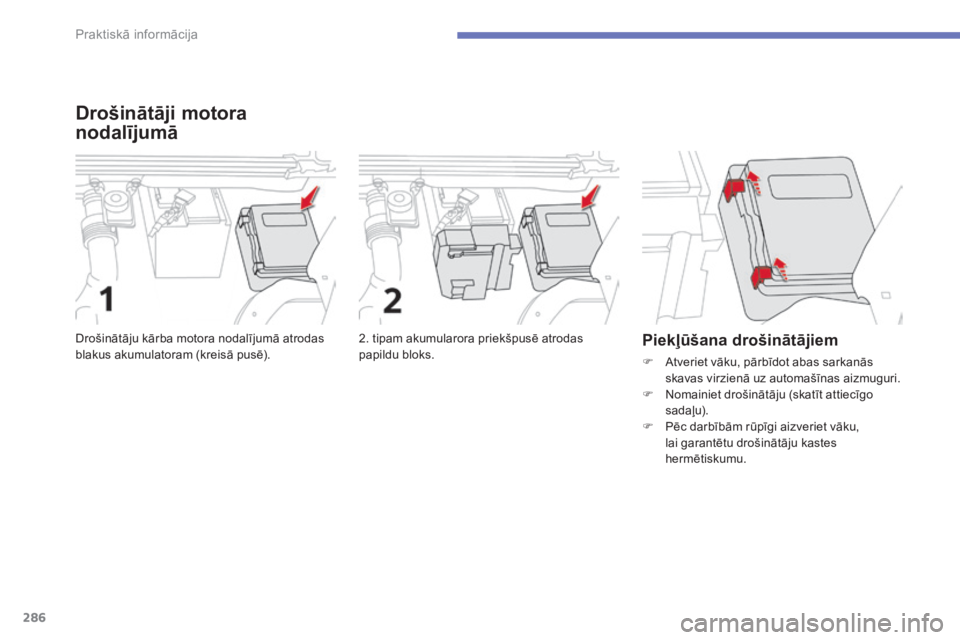

Drošinātāji motora
nodalījumā
2. tipam akumularora priekšpusē atrodas
papildu bloks.
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē).Piekļūšana drošinātājiem
F Atveriet vāku, pārbīdot abas sarkanās
skavas virzienā uz automašīnas aizmuguri.
F

N
omainiet drošinātāju (skatīt attiecīgo
sadaļu).
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.
Praktiskā informācija

287
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014

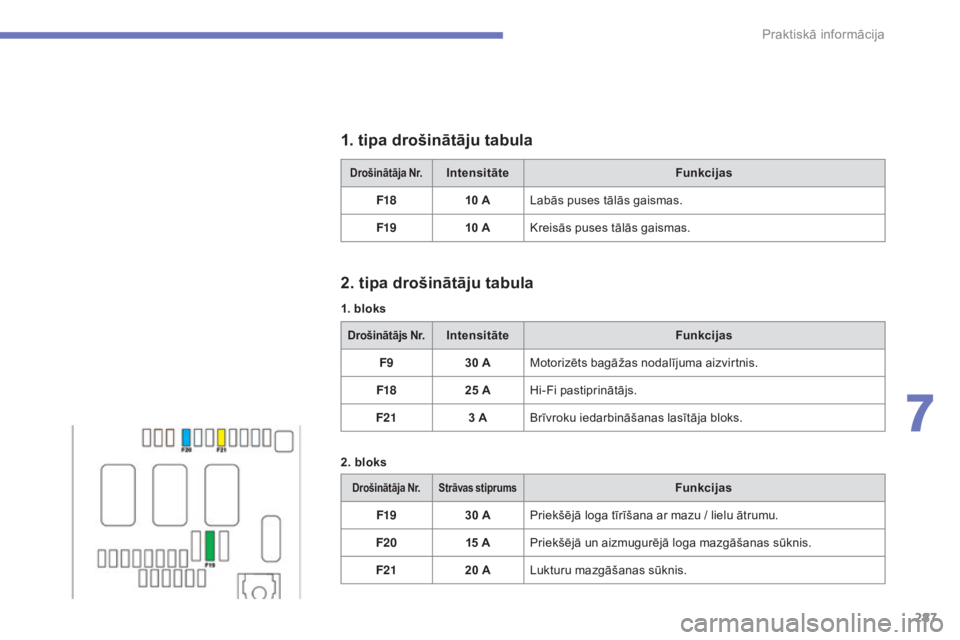

Drošinātāja Nr.IntensitāteFunkcijas
F18 10 ALabās puses tālās gaismas.
F19 10 AKreisās puses tālās gaismas.
2. tipa drošinātāju tabula
Drošinātājs Nr.Intensitāte Funkcijas
F9 30 AMotorizēts bagāžas nodalījuma aizvirtnis.
F18 25 AHi-Fi pastiprinātājs.
F21 3 ABrīvroku iedarbināšanas lasītāja bloks.
1. tipa drošinātāju tabula
1. bloks
2. bloks
Drošinātāja Nr. Strāvas stiprumsFunkcijas
F19 30 APriekšējā loga tīrīšana ar mazu / lielu ātrumu.
F20 15 APriekšējā un aizmugurējā loga mazgāšanas sūknis.
F21 20 ALukturu mazgāšanas sūknis.
7
Praktiskā informācija

288
C4-Picasso-II_lv_Chap07_info-pratiques_ed01-2014

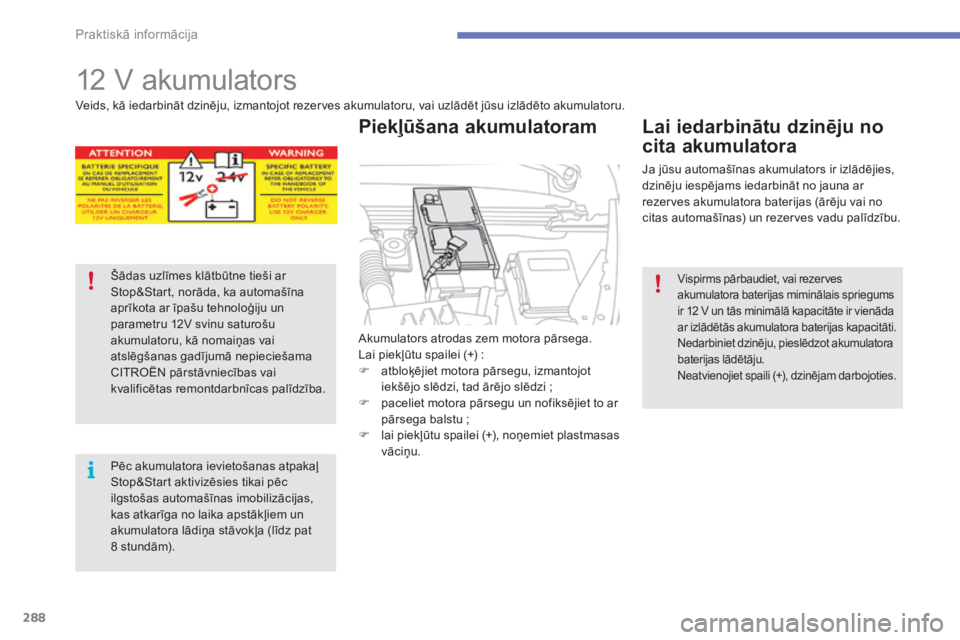

12 V akumulators
Akumulators atrodas zem motora pārsega.
Lai piekļūtu spailei (+) :
F
a
tbloķējiet motora pārsegu, izmantojot
iekšējo slēdzi, tad ārējo slēdzi ;
F

p
aceliet motora pārsegu un nofiksējiet to ar
pārsega balstu ;
F

l
ai piekļūtu spailei (+), noņemiet plastmasas
vāciņu.
Piekļūšana akumulatoram
Veids, kā iedarbināt dzinēju, izmantojot rezerves akumulatoru, vai uzlādēt jūsu izlādēto akumulatoru.
Šādas uzlīmes klātbūtne tieši ar
Stop&Start, norāda, ka automašīna
aprīkota ar īpašu tehnoloģiju un
parametru 12V svinu saturošu
akumulatoru, kā nomaiņas vai
atslēgšanas gadījumā nepieciešama
CITROËN pārstāvniecības vai
kvalificētas remontdarbnīcas palīdzība.
Pēc akumulatora ievietošanas atpakaļ
Stop&Start aktivizēsies tikai pēc
ilgstošas automašīnas imobilizācijas,
kas atkarīga no laika apstākļiem un
akumulatora lādiņa stāvokļa (līdz pat
8 stundām). Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju iespējams iedarbināt no jauna ar
rezerves akumulatora baterijas (ārēju vai no
citas automašīnas) un rezerves vadu palīdzību.
Lai iedarbinātu dzinēju no
cita akumulatora
Vispirms pārbaudiet, vai rezerves
akumulatora baterijas miminālais spriegums
ir 12 V un tās minimālā kapacitāte ir vienāda
ar izlādētās akumulatora baterijas kapacitāti.
Nedarbiniet dzinēju, pieslēdzot akumulatora
baterijas lādētāju.
Neatvienojiet spaili (+), dzinējam darbojoties.
