CITROEN C4 SPACETOURER 2016 Instrukcja obsługi (in Polish)

99
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016
Aby ograniczyć nadmuch zimnego
powietrza w kabinie przy niskiej
temperaturze i zimnym silniku, natężenie
nadmuchu stopniowo zwiększa się aż do
osiągięcia żądanej wartości komfortu.
Gdy wsiada się do pojazdu, jeżeli
temperatura w kabinie jest znacznie
niższa lub znacznie wyższa niż żądana
wartość komfortu, nie ma potrzeby
modyfikowania wyświetlanej wartości,
aby szybciej osiągnąć żądany komfort.
System kompensuje automatycznie
i możliwie jak najszybciej odchyłkę
temperatury.
Ustawienie jest związane tylko z trybem
AUTO. Jednakże po wyłączeniu trybu AUTO
wyświetlany jest ostatni wybrany typ.
Zmiana typu ustawień nie włącza ponownie
trybu AUTO, jeżeli był on wyłączony.
Kiedy kontrolka przycisku świeci się, system
klimatyzacji działa w sposób automatyczny:
w zależności od wybranego poziomu komfortu
system będzie regulować w sposób optymalny
temperaturę, natężenie nawiewu oraz
rozprowadzanie powietrza w kabinie.
Można zawsze wybrać ręczną zmianę
dowolnego ustawienia. W tym przypadku
kontrolka przycisku gaśnie.
F

N

aciśnięcie tego przycisku umożliwia
ponowne włączenie automatycznego
programu komfortu. F

N

acisnąć ten przycisk, aby
włączyć albo wyłączyć tryb
automatyczny systemu
klimatyzacji.

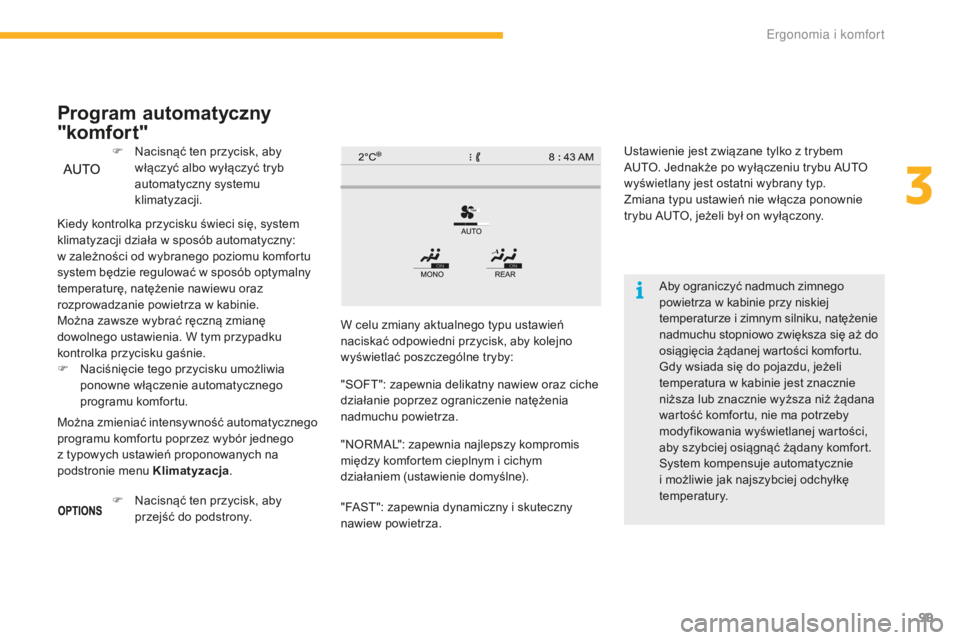

Program automatyczny
"komfort"
W celu zmiany aktualnego typu ustawień
naciskać odpowiedni przycisk, aby kolejno
wyświetlać poszczególne tryby:
"SOFT": zapewnia delikatny nawiew oraz ciche
działanie poprzez ograniczenie natężenia
nadmuchu powietrza.
"NORMAL": zapewnia najlepszy kompromis
między komfortem cieplnym i cichym
działaniem (ustawienie domyślne).
"FAST": zapewnia dynamiczny i skuteczny
nawiew powietrza.
Można zmieniać intensywność automatycznego
programu komfortu poprzez wybór jednego
z typowych ustawień proponowanych na
podstronie menu Klimatyzacja
.
F

N

acisnąć ten przycisk, aby
przejść do podstrony.
3
E

100
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

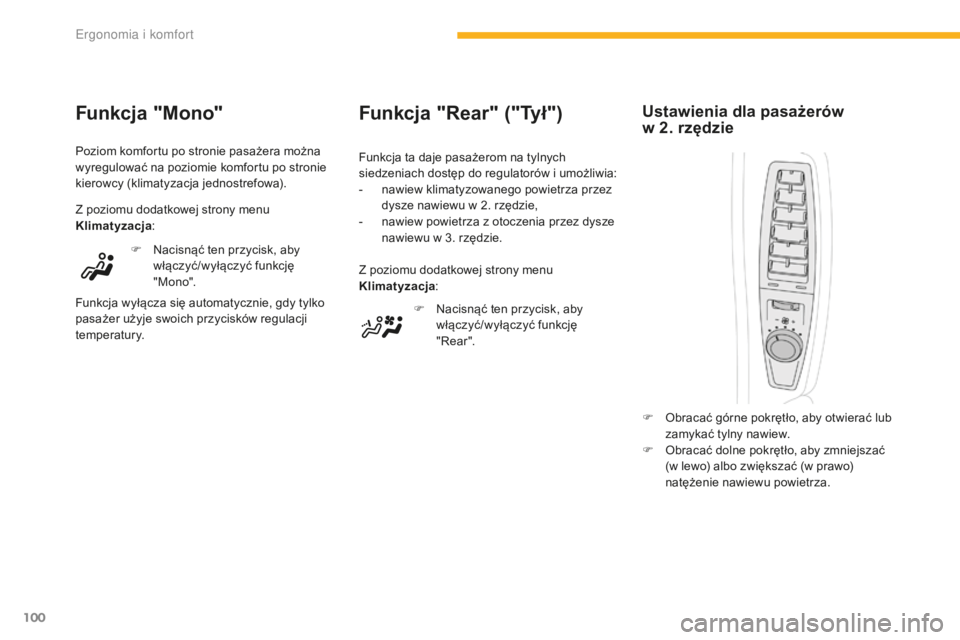

Funkcja "Rear" ("Tył")
F Nacisnąć ten przycisk, aby włączyć/wyłączyć funkcję
" Rear ".
Z poziomu dodatkowej strony menu
Klimatyzacja
:
Funkcja ta daje pasażerom na tylnych
siedzeniach dostęp do regulatorów i umożliwia:
-

n

awiew klimatyzowanego powietrza przez
dysze nawiewu w 2. rzędzie,
-

n

awiew powietrza z otoczenia przez dysze
nawiewu w 3. rzędzie.
F
O
bracać górne pokrętło, aby otwierać lub
zamykać tylny nawiew.
F

O
bracać dolne pokrętło, aby zmniejszać
(w lewo) albo zwiększać (w prawo)
natężenie nawiewu powietrza.
Ustawienia dla pasażerów
w 2. rzędzieFunkcja "Mono"
Poziom komfortu po stronie pasażera można
wyregulować na poziomie komfortu po stronie
kierowcy (klimatyzacja jednostrefowa).
Z poziomu dodatkowej strony menu
Klimatyzacja :
F

N
acisnąć ten przycisk, aby
włączyć/wyłączyć funkcję
" M ono".
Funkcja wyłącza się automatycznie, gdy tylko
pasażer użyje swoich przycisków regulacji
temperatury.
Ergonomia i komfort

101
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

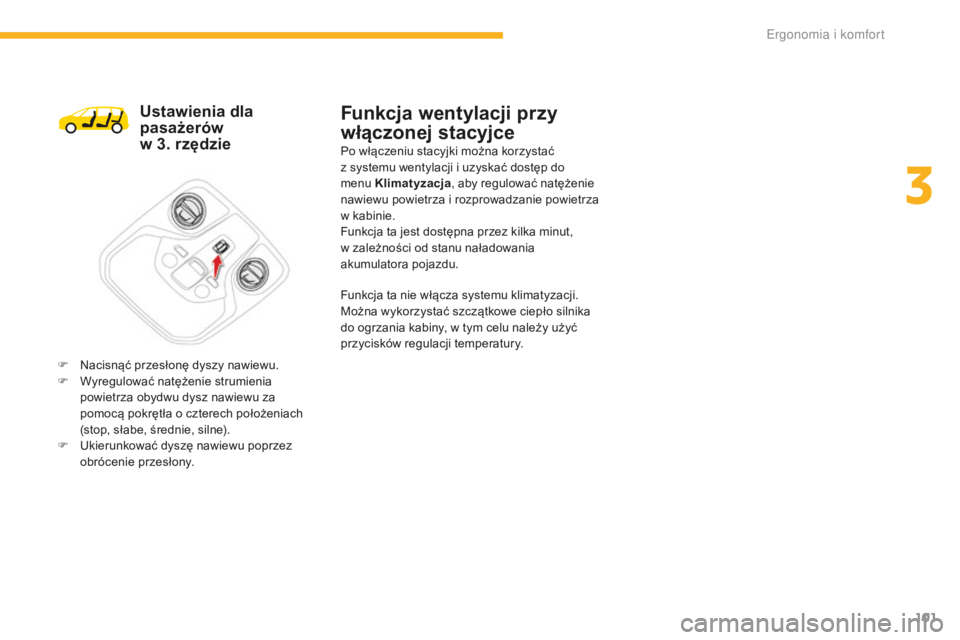

Ustawienia dla
pasażerów
w 3. rzędzie
F Nacisnąć przesłonę dyszy nawiewu.
F
W yregulować natężenie strumienia
powietrza obydwu dysz nawiewu za
pomocą pokrętła o czterech położeniach
(stop, słabe, średnie, silne).
F

U
kierunkować dyszę nawiewu poprzez
obrócenie przesłony.
Funkcja wentylacji przy
włączonej stacyjce
Po włączeniu stacyjki można korzystać
z systemu wentylacji i uzyskać dostęp do
menu Klimatyzacja , aby regulować natężenie
nawiewu powietrza i rozprowadzanie powietrza
w kabinie.
Funkcja ta jest dostępna przez kilka minut,
w zależności od stanu naładowania
akumulatora pojazdu.
Funkcja ta nie włącza systemu klimatyzacji.
Można wykorzystać szczątkowe ciepło silnika
do ogrzania kabiny, w tym celu należy użyć
przycisków regulacji temperatury.
3
Ergonomia i komfort

102
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

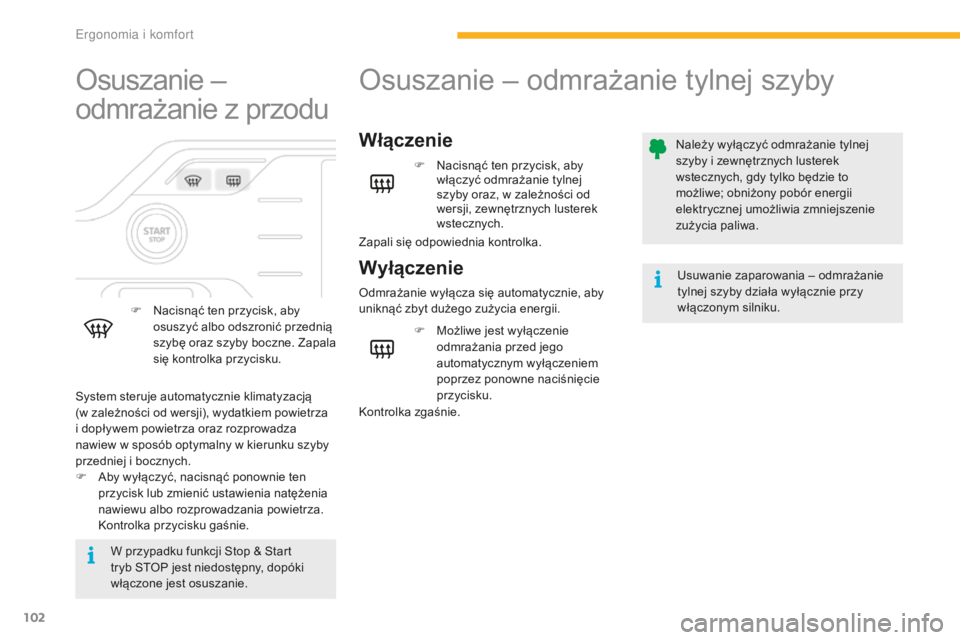

Osuszanie –
odmrażanie z przodu
F Nacisnąć ten przycisk, aby osuszyć albo odszronić przednią
szybę oraz szyby boczne. Zapala
się kontrolka przycisku.
W przypadku funkcji Stop & Start
tryb STOP jest niedostępny, dopóki
włączone jest osuszanie.
System steruje automatycznie klimatyzacją
(w zależności od wersji), wydatkiem powietrza
i dopływem powietrza oraz rozprowadza
nawiew w sposób optymalny w kierunku szyby
przedniej i bocznych.
F

A

by wyłączyć, nacisnąć ponownie ten
przycisk lub zmienić ustawienia natężenia
nawiewu albo rozprowadzania powietrza.
Kontrolka przycisku gaśnie.
Osuszanie – odmrażanie tylnej szyby
Włączenie
Wyłączenie
F Nacisnąć ten przycisk, aby włączyć odmrażanie tylnej
szyby oraz, w zależności od
wersji, zewnętrznych lusterek
wstecznych.
Odmrażanie wyłącza się automatycznie, aby
uniknąć zbyt dużego zużycia energii. Usuwanie zaparowania – odmrażanie
tylnej szyby działa wyłącznie przy
włączonym silniku.
Należy wyłączyć odmrażanie tylnej
szyby i zewnętrznych lusterek
wstecznych, gdy tylko będzie to
możliwe; obniżony pobór energii
elektrycznej umożliwia zmniejszenie
zużycia paliwa.
F

M
ożliwe jest wyłączenie
odmrażania przed jego
automatycznym wyłączeniem
poprzez ponowne naciśnięcie
przycisku.
Kontrolka zgaśnie. Zapali się odpowiednia kontrolka.
E

103
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

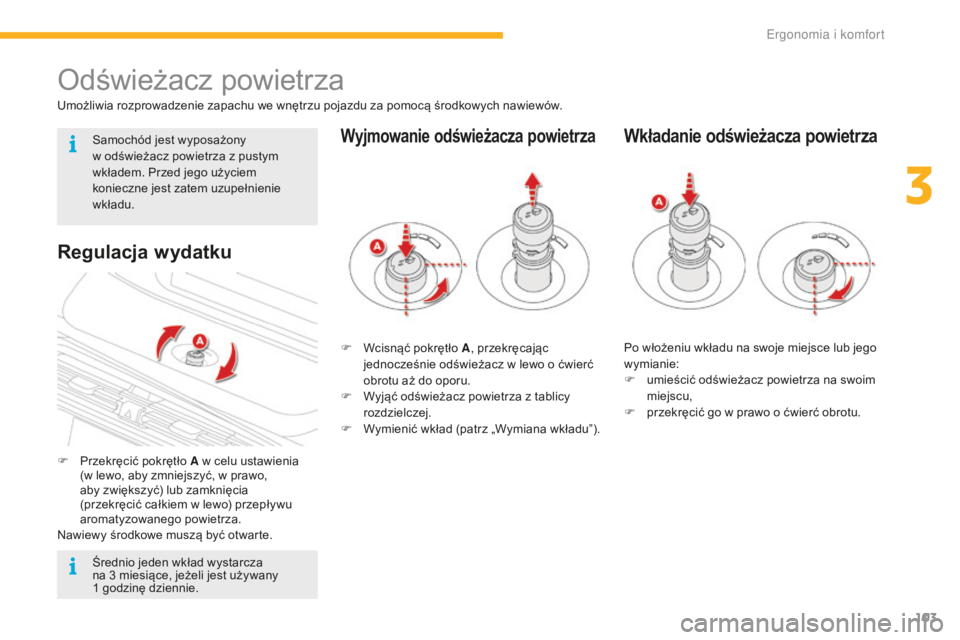

Odświeżacz powietrza
Umożliwia rozprowadzenie zapachu we wnętrzu pojazdu za pomocą środkowych nawiewów.
F
P
rzekręcić pokrętło A w celu ustawienia
(w lewo, aby zmniejszyć, w prawo,
aby zwiększyć) lub zamknięcia
(przekręcić całkiem w lewo) przepływu
aromatyzowanego powietrza.
Nawiewy środkowe muszą być otwarte. F

W
cisnąć pokrętło A, przekręcając
jednocześnie odświeżacz w lewo o ćwierć
obrotu aż do oporu.
F

W
yjąć odświeżacz powietrza z tablicy
rozdzielczej.
F

W
ymienić wkład (patrz „Wymiana wkładu”).
Wyjmowanie odświeżacza powietrza
Regulacja wydatku
Po włożeniu wkładu na swoje miejsce lub jego
wymianie:
F
u
mieścić odświeżacz powietrza na swoim
miejscu,
F

p
rzekręcić go w prawo o ćwierć obrotu.
Wkładanie odświeżacza powietrza
Średnio jeden wkład wystarcza
na 3 miesiące, jeżeli jest używany
1
godzinę dziennie.
Samochód jest wyposażony
w odświeżacz powietrza z pustym
wkładem. Przed jego użyciem
konieczne jest zatem uzupełnienie
wkładu.
3
Ergonomia i komfort

104
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

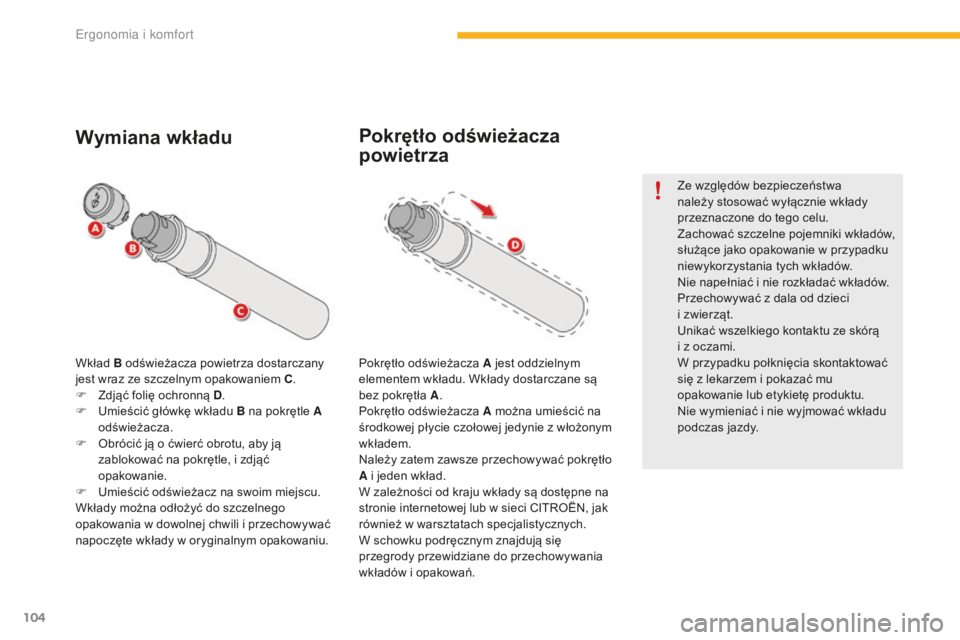

Wkład B odświeżacza powietrza dostarczany
jest wraz ze szczelnym opakowaniem C.
F

Z
djąć folię ochronną D .
F

U
mieścić główkę wkładu B na pokrętle A
odświeżacza.
F

O
brócić ją o ćwierć obrotu, aby ją
zablokować na pokrętle, i zdjąć
opakowanie.
F

U
mieścić odświeżacz na swoim miejscu.
Wkłady można odłożyć do szczelnego
opakowania w dowolnej chwili i przechowywać
napoczęte wkłady w oryginalnym opakowaniu.
Wymiana wkładu
Pokrętło odświeżacza A jest oddzielnym
elementem wkładu. Wkłady dostarczane są
bez pokrętła A .
Pokrętło odświeżacza A można umieścić na
środkowej płycie czołowej jedynie z włożonym
wkładem.
Należy zatem zawsze przechowywać pokrętło
A i jeden wkład.
W zależności od kraju wkłady są dostępne na
stronie internetowej lub w sieci CITROËN, jak
również w warsztatach specjalistycznych.
W schowku podręcznym znajdują się
przegrody przewidziane do przechowywania
wkładów i opakowań.
Pokrętło odświeżacza
powietrza
Ze względów bezpieczeństwa
należy stosować wyłącznie wkłady
przeznaczone do tego celu.
Zachować szczelne pojemniki wkładów,
służące jako opakowanie w przypadku
niewykorzystania tych wkładów.
Nie napełniać i nie rozkładać wkładów.
Przechowywać z dala od dzieci
i zwierząt.
Unikać wszelkiego kontaktu ze skórą
i z oczami.
W przypadku połknięcia skontaktować
się z lekarzem i pokazać mu
opakowanie lub etykietę produktu.
Nie wymieniać i nie wyjmować wkładu
podczas jazdy.
Ergonomia i komfort

105
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

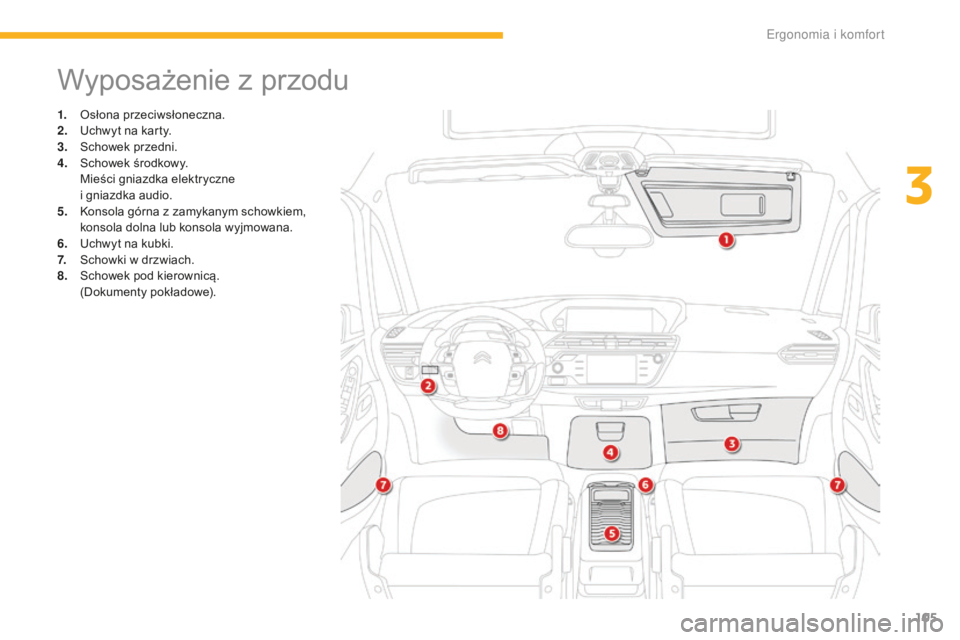

Wyposażenie z przodu
1. Osłona przeciwsłoneczna.
2. Uchwyt na karty.
3.
S

chowek przedni.
4.
S

chowek środkowy.
M

ieści gniazdka elektryczne
i gniazdka audio.
5.
K

onsola górna z zamykanym schowkiem,
konsola dolna lub konsola wyjmowana.
6.
U

chwyt na kubki.
7.
S

chowki w drzwiach.
8.
S

chowek pod kierownicą.
(

Dokumenty pokładowe).
3
Ergonomia i komfort

106
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

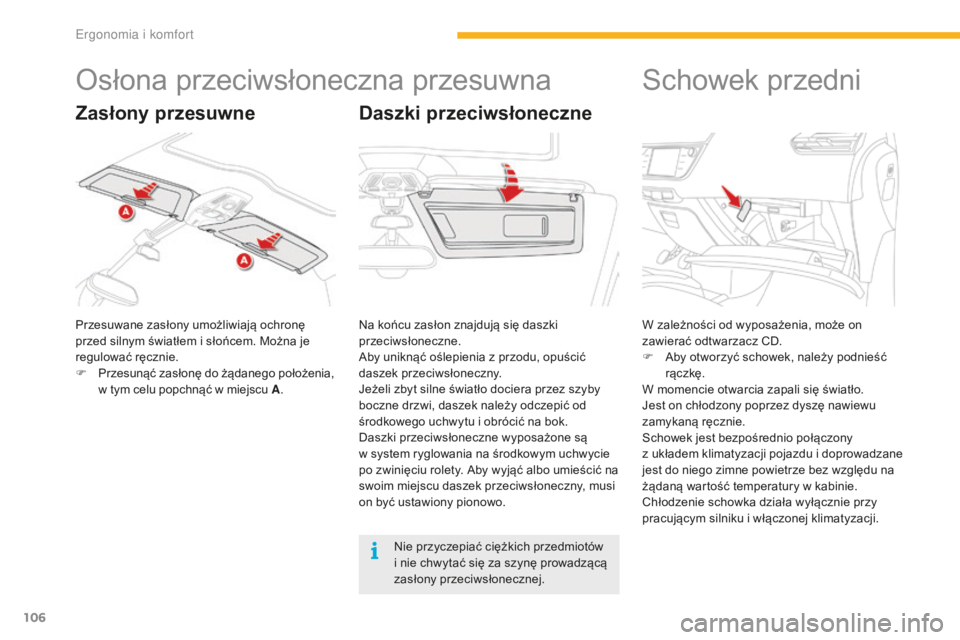

Osłona przeciwsłoneczna przesuwna
Przesuwane zasłony umożliwiają ochronę
przed silnym światłem i słońcem. Można je
regulować ręcznie.
F
P
rzesunąć zasłonę do żądanego położenia,
w tym celu popchnąć w miejscu A .
Daszki przeciwsłoneczne
Schowek przedni
W zależności od wyposażenia, może on
zawierać odtwarzacz CD.
F

A
by otworzyć schowek, należy podnieść
rączkę.
W momencie otwarcia zapali się światło.
Jest on chłodzony poprzez dyszę nawiewu
zamykaną ręcznie.
Schowek jest bezpośrednio połączony
z układem klimatyzacji pojazdu i doprowadzane
jest do niego zimne powietrze bez względu na
żądaną wartość temperatury w kabinie.
Chłodzenie schowka działa wyłącznie przy
pracującym silniku i włączonej klimatyzacji.
Na końcu zasłon znajdują się daszki
przeciwsłoneczne.
Aby uniknąć oślepienia z przodu, opuścić
daszek przeciwsłoneczny.
Jeżeli zbyt silne światło dociera przez szyby
boczne drzwi, daszek należy odczepić od
środkowego uchwytu i obrócić na bok.
Daszki przeciwsłoneczne wyposażone są
w

system ryglowania na środkowym uchwycie
po zwinięciu rolety. Aby wyjąć albo umieścić na
swoim miejscu daszek przeciwsłoneczny, musi
on być ustawiony pionowo.
Zasłony przesuwne
Nie przyczepiać ciężkich przedmiotów
i nie chwytać się za szynę prowadzącą
zasłony przeciwsłonecznej.
Ergonomia i komfort

107
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

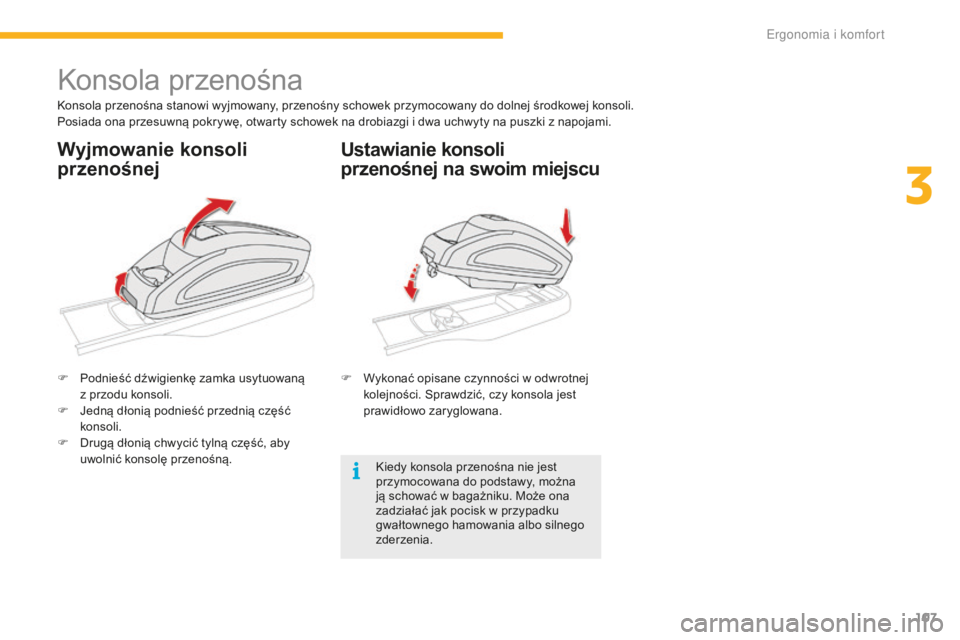

Konsola przenośna
Konsola przenośna stanowi wyjmowany, przenośny schowek przymocowany do dolnej środkowej konsoli.
Posiada ona przesuwną pokrywę, otwarty schowek na drobiazgi i dwa uchwyty na puszki z napojami.
F
P
odnieść dźwigienkę zamka usytuowaną
z przodu konsoli.
F

J
edną dłonią podnieść przednią część
konsoli.
F

D
rugą dłonią chwycić tylną część, aby
uwolnić konsolę przenośną. F

W
ykonać opisane czynności w odwrotnej
kolejności. Sprawdzić, czy konsola jest
prawidłowo zaryglowana.
Kiedy konsola przenośna nie jest
przymocowana do podstawy, można
ją schować w bagażniku. Może ona
zadziałać jak pocisk w przypadku
gwałtownego hamowania albo silnego
zderzenia.
Wyjmowanie konsoli
przenośnej Ustawianie konsoli
przenośnej na swoim miejscu
3
E

108
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed01-2016

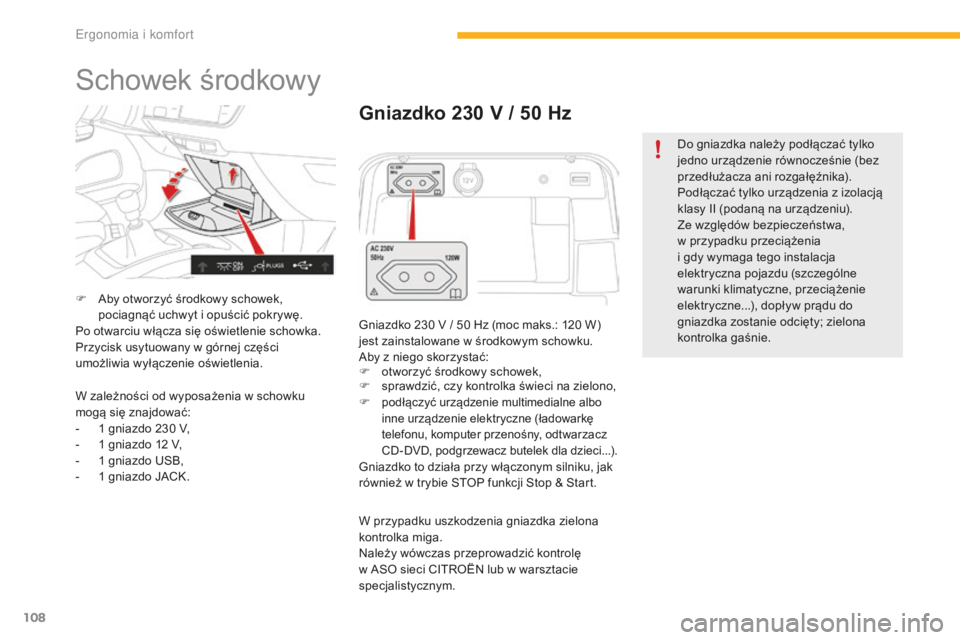

Schowek środkowy
F Aby otworzyć środkowy schowek, pociagnąć uchwyt i opuścić pokrywę.
Po otwarciu włącza się oświetlenie schowka.
Przycisk usytuowany w górnej części
umożliwia wyłączenie oświetlenia.
Gniazdko 230 V / 50 H z
Gniazdko 230 V / 50 Hz (moc maks.: 120 W)
j est zainstalowane w środkowym schowku.
Aby z niego skorzystać:
F

o
tworzyć środkowy schowek,
F

s
prawdzić, czy kontrolka świeci na zielono,
F

podłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę
telefonu, komputer przenośny, odtwarzacz
CD-DVD, podgrzewacz butelek dla dzieci...).
Gniazdko to działa przy włączonym silniku, jak
również w trybie STOP funkcji Stop & Start.
W zależności od wyposażenia w schowku
mogą się znajdować:
-

1


gniazdo 230

V,
-

1


gniazdo 12

V,
-
1

gniazdo USB,
-
1

gniazdo JACK.
W przypadku uszkodzenia gniazdka zielona
kontrolka miga.
Należy wówczas przeprowadzić kontrolę
w ASO sieci CITROËN lub w warsztacie
specjalistycznym. Do gniazdka należy podłączać tylko
jedno urządzenie równocześnie (bez
przedłużacza ani rozgałęźnika).
Podłączać tylko urządzenia z izolacją
klasy II (podaną na urządzeniu).
Ze względów bezpieczeństwa,
w przypadku przeciążenia
i gdy wymaga tego instalacja
elektryczna pojazdu (szczególne
warunki klimatyczne, przeciążenie
elektryczne...), dopływ prądu do
gniazdka zostanie odcięty; zielona
kontrolka gaśnie.
E
