CITROEN C4 SPACETOURER 2016 Instrukcja obsługi (in Polish)

129
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

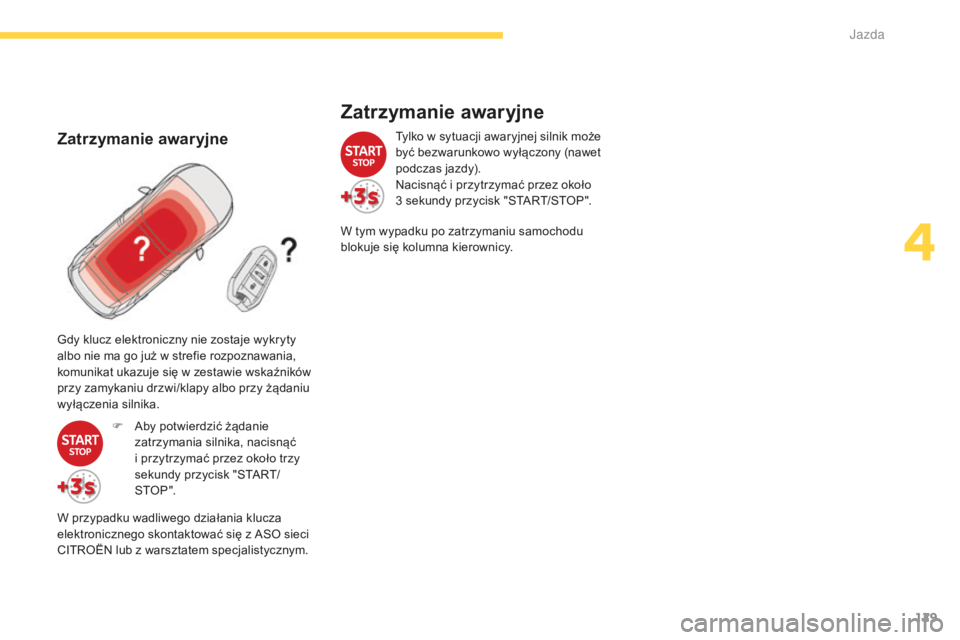

Gdy klucz elektroniczny nie zostaje wykryty
albo nie ma go już w strefie rozpoznawania,
komunikat ukazuje się w zestawie wskaźników
przy zamykaniu drzwi/klapy albo przy żądaniu
wyłączenia silnika.
Zatrzymanie awaryjne
Tylko w sytuacji awaryjnej silnik może
być bezwarunkowo wyłączony (nawet
podczas jazdy).
Nacisnąć i przytrzymać przez około
3 sekundy przycisk "START/STOP".
W tym wypadku po zatrzymaniu samochodu
blokuje się kolumna kierownicy.
F

A

by potwierdzić żądanie
zatrzymania silnika, nacisnąć
i przytrzymać przez około trzy
sekundy przycisk "START/
STO P ".Zatrzymanie awaryjne
W przypadku wadliwego działania klucza
elektronicznego skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
4
J

130
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

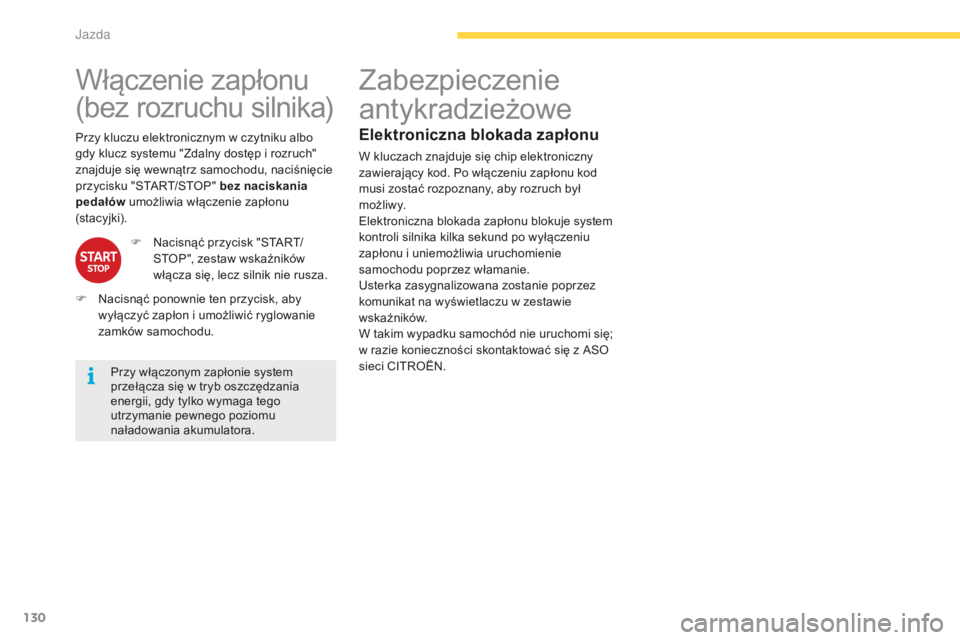

Włączenie zapłonu
(bez rozruchu silnika)
Przy włączonym zapłonie system
przełącza się w tryb oszczędzania
energii, gdy tylko wymaga tego
utrzymanie pewnego poziomu
naładowania akumulatora.
Przy kluczu elektronicznym w czytniku albo
gdy klucz systemu "Zdalny dostęp i rozruch"
znajduje się wewnątrz samochodu, naciśnięcie
przycisku "START/STOP" bez naciskania
pedałów
umożliwia włączenie zapłonu
(stacyjki).
F
N
acisnąć przycisk "START/
STOP", zestaw wskaźników
włącza się, lecz silnik nie rusza.
F

N

acisnąć ponownie ten przycisk, aby
wyłączyć zapłon i umożliwić ryglowanie
zamków samochodu.
Zabezpieczenie
antykradzieżowe
Elektroniczna blokada zapłonu
W kluczach znajduje się chip elektroniczny
zawierający kod. Po włączeniu zapłonu kod
musi zostać rozpoznany, aby rozruch był
m o ż li w y.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie
samochodu poprzez włamanie.
Usterka zasygnalizowana zostanie poprzez
komunikat na wyświetlaczu w zestawie
wskaźników.
W takim wypadku samochód nie uruchomi się;
w razie konieczności skontaktować się z ASO
sieci CITROËN.
J

131
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

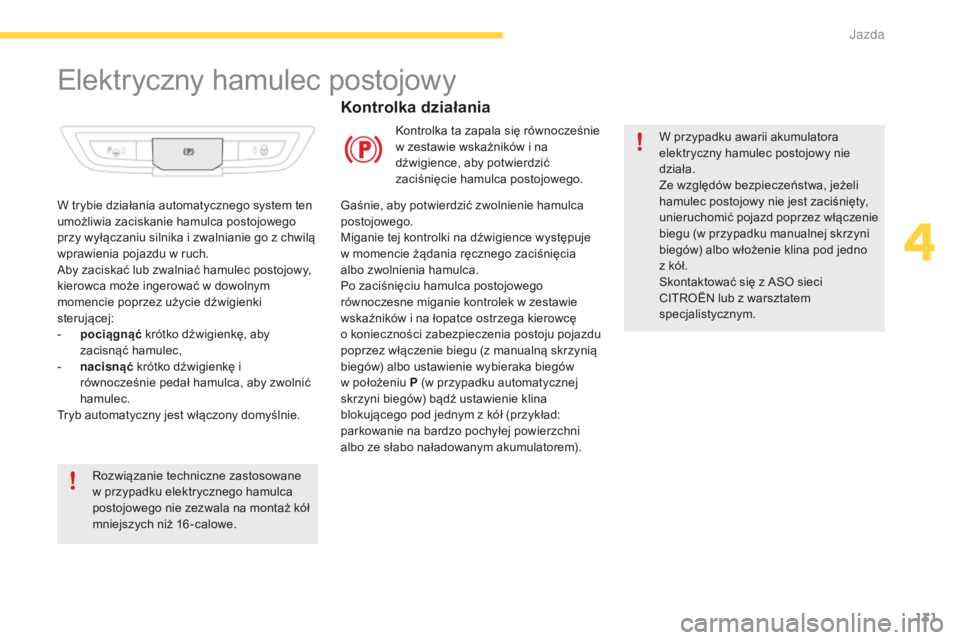

Elektryczny hamulec postojowy
W przypadku awarii akumulatora
elektryczny hamulec postojowy nie
działa.
Ze względów bezpieczeństwa, jeżeli
hamulec postojowy nie jest zaciśnięty,
unieruchomić pojazd poprzez włączenie
biegu (w przypadku manualnej skrzyni
biegów) albo włożenie klina pod jedno
z kół.
Skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym.
Kontrolka działania
Kontrolka ta zapala się równocześnie
w zestawie wskaźników i na
dźwigience, aby potwierdzić
zaciśnięcie hamulca postojowego.
W trybie działania automatycznego system ten
umożliwia zaciskanie hamulca postojowego
przy wyłączaniu silnika i zwalnianie go z chwilą
wprawienia pojazdu w ruch.
Aby zaciskać lub zwalniać hamulec postojowy,
kierowca może ingerować w dowolnym
momencie poprzez użycie dźwigienki
sterującej:
-

p

ociągnąć krótko dźwigienkę, aby
zacisnąć hamulec,
-

n

acisnąć krótko dźwigienkę i
równocześnie pedał hamulca, aby zwolnić
hamulec.
Tryb automatyczny jest włączony domyślnie.
Rozwiązanie techniczne zastosowane
w przypadku elektrycznego hamulca
postojowego nie zezwala na montaż kół
mniejszych niż 16 -calowe. Gaśnie, aby potwierdzić zwolnienie hamulca
postojowego.
Miganie tej kontrolki na dźwigience występuje
w momencie żądania ręcznego zaciśnięcia
albo zwolnienia hamulca.
Po zaciśnięciu hamulca postojowego
równoczesne miganie kontrolek w zestawie
wskaźników i na łopatce ostrzega kierowcę
o

konieczności zabezpieczenia postoju pojazdu
poprzez włączenie biegu (z manualną skrzynią
biegów) albo ustawienie wybieraka biegów
w położeniu P (w przypadku automatycznej
skrzyni biegów) bądź ustawienie klina
blokującego pod jednym z kół (przykład:
parkowanie na bardzo pochyłej powierzchni
albo ze słabo naładowanym akumulatorem).
4
Jazda

132
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

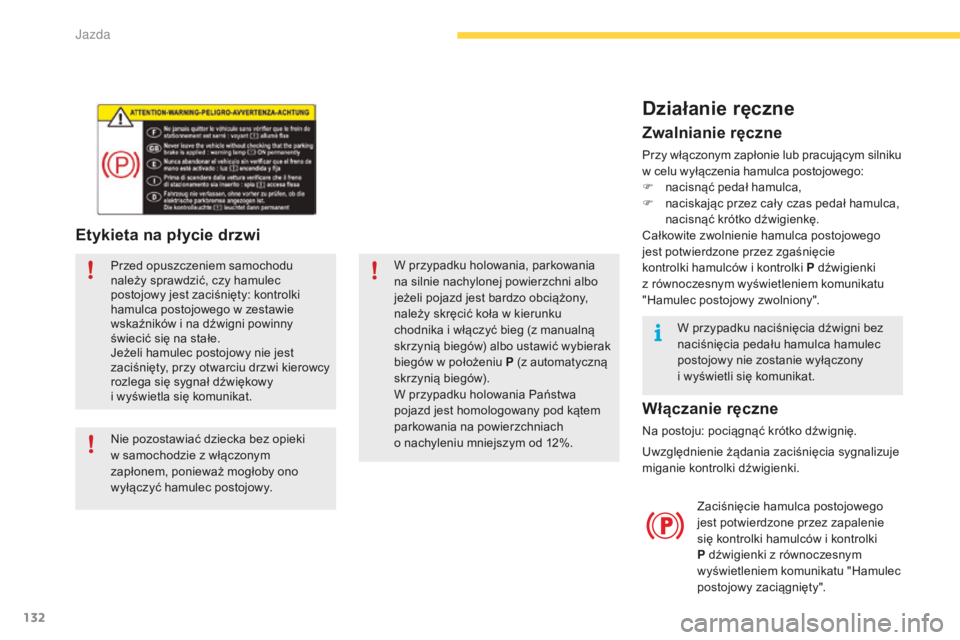

Etykieta na płycie drzwi
Przed opuszczeniem samochodu
należy sprawdzić, czy hamulec
postojowy jest zaciśnięty: kontrolki
hamulca postojowego w zestawie
wskaźników i na dźwigni powinny
świecić się na stałe.
Jeżeli hamulec postojowy nie jest
zaciśnięty, przy otwarciu drzwi kierowcy
rozlega się sygnał dźwiękowy
i wyświetla się komunikat.
Nie pozostawiać dziecka bez opieki
w samochodzie z włączonym
zapłonem, ponieważ mogłoby ono
wyłączyć hamulec postojowy.W przypadku holowania, parkowania
na silnie nachylonej powierzchni albo
jeżeli pojazd jest bardzo obciążony,
należy skręcić koła w kierunku
chodnika i włączyć bieg (z manualną
skrzynią biegów) albo ustawić wybierak
biegów w położeniu P (z automatyczną
skrzynią biegów).
W przypadku holowania Państwa
pojazd jest homologowany pod kątem
parkowania na powierzchniach
o nachyleniu mniejszym od 12%.
Działanie ręczne
Zaciśnięcie hamulca postojowego
jest potwierdzone przez zapalenie
się kontrolki hamulców i kontrolki
P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zaciągnięty".
Zwalnianie ręczne
Przy włączonym zapłonie lub pracującym silniku
w celu wyłączenia hamulca postojowego:
F

na
cisnąć pedał hamulca,
F

n
aciskając przez cały czas pedał hamulca,
nacisnąć krótko dźwigienkę.
Całkowite zwolnienie hamulca postojowego
jest potwierdzone przez zgaśnięcie
kontrolki hamulców i kontrolki P dźwigienki
z
równoczesnym wyświetleniem komunikatu
"Hamulec postojowy zwolniony".
W przypadku naciśnięcia dźwigni bez
naciśnięcia pedału hamulca hamulec
postojowy nie zostanie wyłączony
i
wyświetli się komunikat.
Włączanie ręczne
Na postoju: pociągnąć krótko dźwignię.
Uwzględnienie żądania zaciśnięcia sygnalizuje
miganie kontrolki dźwigienki.
Jazda

133
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

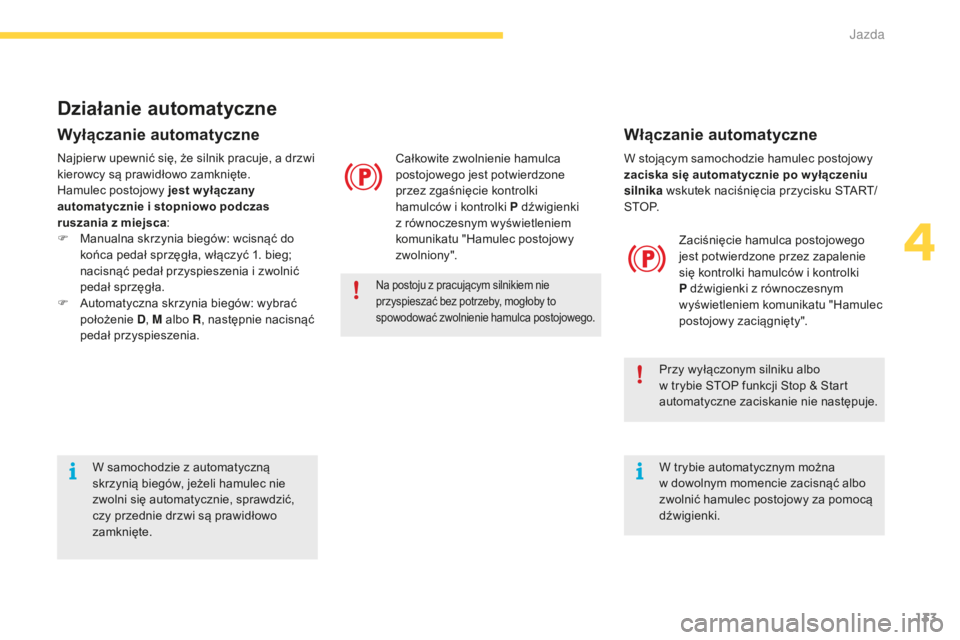

W stojącym samochodzie hamulec postojowy
zaciska się automatycznie po w yłączeniu
silnika wskutek naciśnięcia przycisku START/
S T O P.
Zaciśnięcie hamulca postojowego
jest potwierdzone przez zapalenie
się kontrolki hamulców i kontrolki
P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zaciągnięty".
Przy wyłączonym silniku albo
w
trybie STOP funkcji Stop & Start
automatyczne zaciskanie nie następuje.
W trybie automatycznym można
w dowolnym momencie zacisnąć albo
zwolnić hamulec postojowy za pomocą
dźwigienki.
Działanie automatyczne
Wyłączanie automatyczne
Całkowite zwolnienie hamulca
postojowego jest potwierdzone
przez zgaśnięcie kontrolki
hamulców i kontrolki P dźwigienki
z równoczesnym wyświetleniem
komunikatu "Hamulec postojowy
zwolniony".
Na postoju z pracującym silnikiem nie
przyspieszać bez potrzeby, mogłoby to
spowodować zwolnienie hamulca postojowego.
Najpier w upewnić się, że silnik pracuje, a drzwi
kierowcy są prawidłowo zamknięte.
Hamulec postojowy jest w yłączany
automatycznie i stopniowo podczas
ruszania z miejsca:
F

M
anualna skrzynia biegów: wcisnąć do
końca pedał sprzęgła, włączyć 1. bieg;
nacisnąć pedał przyspieszenia i zwolnić
pedał sprzęgła.
F

A
utomatyczna skrzynia biegów: wybrać
położenie D, M albo R , następnie nacisnąć
pedał przyspieszenia.
Włączanie automatyczne
W samochodzie z automatyczną
skrzynią biegów, jeżeli hamulec nie
zwolni się automatycznie, sprawdzić,
czy przednie drzwi są prawidłowo
zamknięte.
4
Jazda

134
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

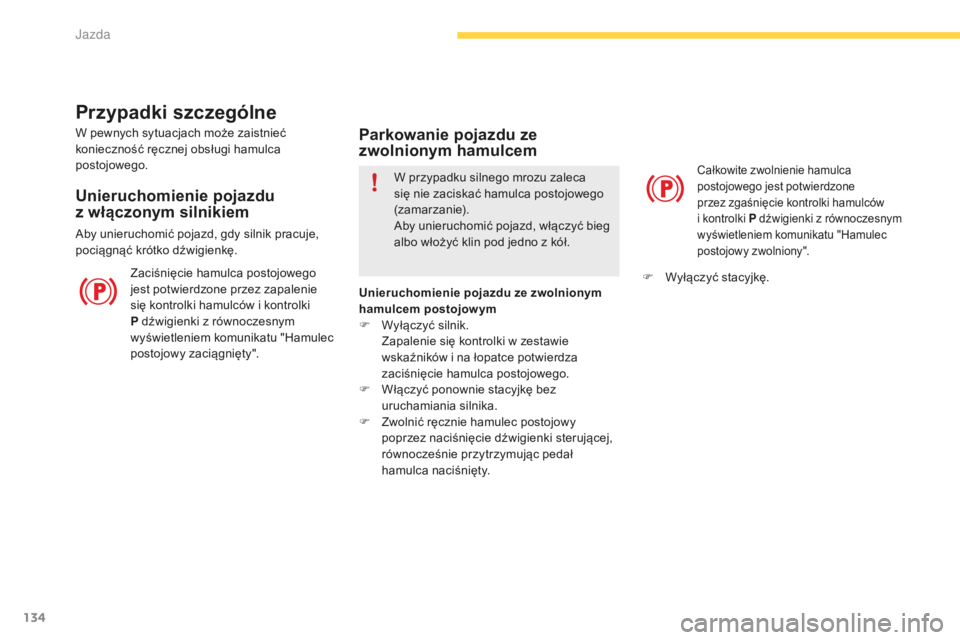

Przypadki szczególne
Zaciśnięcie hamulca postojowego
jest potwierdzone przez zapalenie
się kontrolki hamulców i kontrolki
P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zaciągnięty".
Całkowite zwolnienie hamulca
postojowego jest potwierdzone
przez zgaśnięcie kontrolki hamulców
i kontrolki P dźwigienki z równoczesnym
wyświetleniem komunikatu "Hamulec
postojowy zwolniony".
W pewnych sytuacjach może zaistnieć
konieczność ręcznej obsługi hamulca
postojowego.
Unieruchomienie pojazdu
z włączonym silnikiem
Aby unieruchomić pojazd, gdy silnik pracuje,
pociągnąć krótko dźwigienkę.
Parkowanie pojazdu ze
zwolnionym hamulcem
W przypadku silnego mrozu zaleca
się nie zaciskać hamulca postojowego
(zamarzanie).
Aby unieruchomić pojazd, włączyć bieg
albo włożyć klin pod jedno z kół.
Unieruchomienie pojazdu ze zwolnionym
hamulcem postojowym
F

W

yłączyć silnik.
Z

apalenie się kontrolki w zestawie
wskaźników i na łopatce potwierdza
zaciśnięcie hamulca postojowego.
F

W

łączyć ponownie stacyjkę bez
uruchamiania silnika.
F

Z

wolnić ręcznie hamulec postojowy
poprzez naciśnięcie dźwigienki sterującej,
równocześnie przytrzymując pedał
hamulca naciśnięty. F

W
yłączyć stacyjkę.
Jazda

135
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

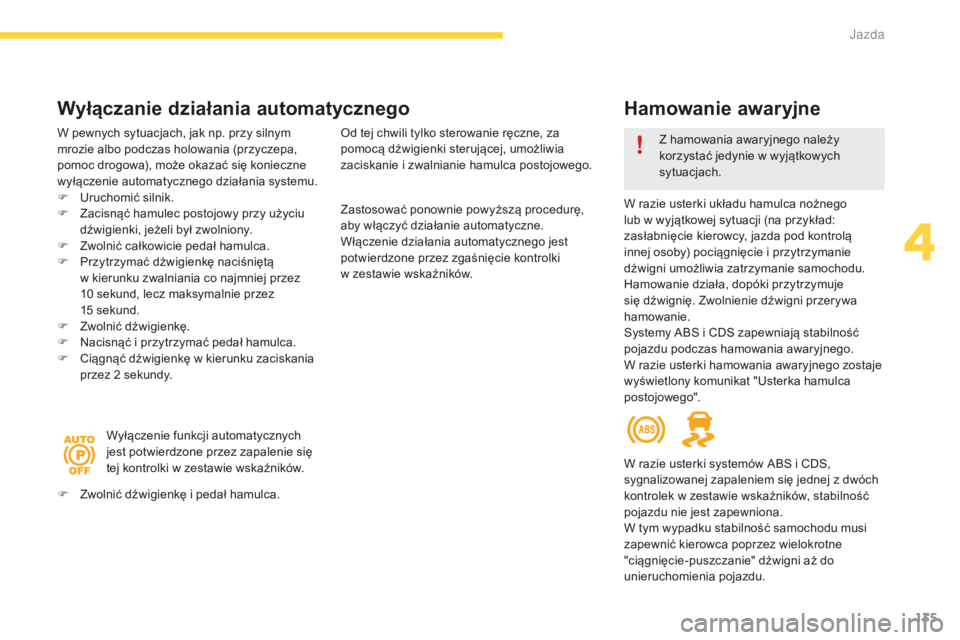

Hamowanie awaryjne
W razie usterki układu hamulca nożnego
lub w wyjątkowej sytuacji (na przykład:
zasłabnięcie kierowcy, jazda pod kontrolą
innej osoby) pociągnięcie i przytrzymanie
dźwigni umożliwia zatrzymanie samochodu.
Hamowanie działa, dopóki przytrzymuje
się dźwignię. Zwolnienie dźwigni przerywa
hamowanie.
Systemy ABS i CDS zapewniają stabilność
pojazdu podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat "Usterka hamulca
postojowego".
W razie usterki systemów ABS i CDS,
sygnalizowanej zapaleniem się jednej z dwóch
kontrolek w zestawie wskaźników, stabilność
pojazdu nie jest zapewniona.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie-puszczanie" dźwigni aż do
unieruchomienia pojazdu. Z hamowania awaryjnego należy
korzystać jedynie w wyjątkowych
sytuacjach.
Zastosować ponownie powyższą procedurę,
aby włączyć działanie automatyczne.
Włączenie działania automatycznego jest
potwierdzone przez zgaśnięcie kontrolki
w

zestawie wskaźników.
Wyłączanie działania automatycznego
W pewnych sytuacjach, jak np. przy silnym
mrozie albo podczas holowania (przyczepa,
pomoc drogowa), może okazać się konieczne
wyłączenie automatycznego działania systemu.
F
U
ruchomić silnik.
F

Z
acisnąć hamulec postojowy przy użyciu
dźwigienki, jeżeli był zwolniony.
F

Z
wolnić całkowicie pedał hamulca.
F

P
rzytrzymać dźwigienkę naciśniętą
w kierunku zwalniania co najmniej przez
10
sekund, lecz maksymalnie przez
15
sekund.
F

Zw
olnić dźwigienkę.
F

N
acisnąć i przytrzymać pedał hamulca.
F

C
iągnąć dźwigienkę w kierunku zaciskania
przez 2
sekundy.
Wyłączenie funkcji automatycznych
jest potwierdzone przez zapalenie się
tej kontrolki w zestawie wskaźników.
F

Z
wolnić dźwigienkę i pedał hamulca. Od tej chwili tylko sterowanie ręczne, za
pomocą dźwigienki sterującej, umożliwia
zaciskanie i zwalnianie hamulca postojowego.
4
J

136
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

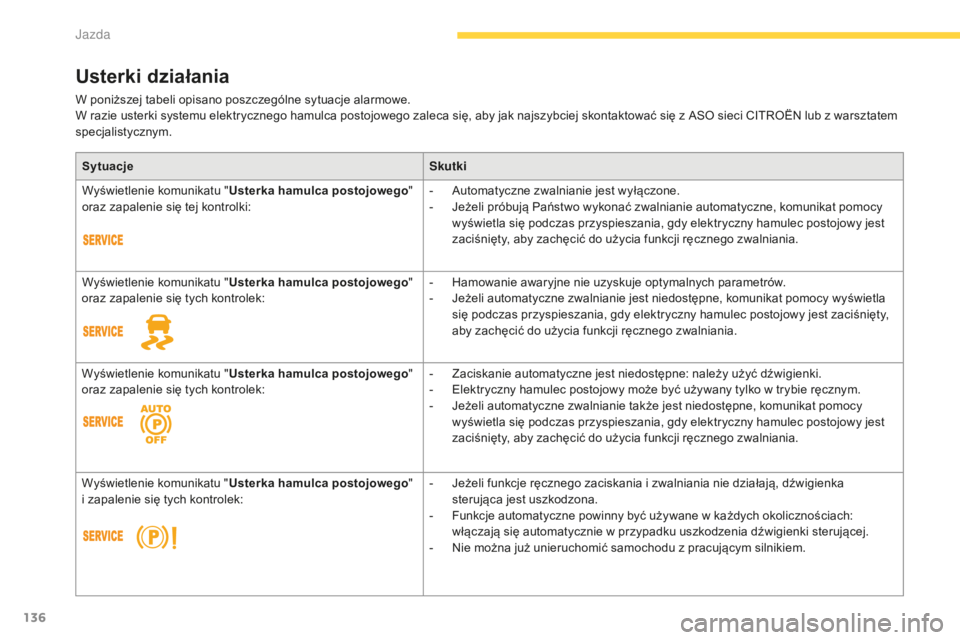

Usterki działania
W poniższej tabeli opisano poszczególne sytuacje alarmowe.
W razie usterki systemu elektrycznego hamulca postojowego zaleca się, aby jak najszybciej skontaktować się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.Sytuacje Skutki
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się tej kontrolki: -

A
utomatyczne zwalnianie jest wyłączone.
-

J
eżeli próbują Państwo wykonać zwalnianie automatyczne, komunikat pomocy
wyświetla się podczas przyspieszania, gdy elektryczny hamulec postojowy jest
zaciśnięty, aby zachęcić do użycia funkcji ręcznego zwalniania.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się tych kontrolek: -

H
amowanie awaryjne nie uzyskuje optymalnych parametrów.
-

J
eżeli automatyczne zwalnianie jest niedostępne, komunikat pomocy wyświetla
się podczas przyspieszania, gdy elektryczny hamulec postojowy jest zaciśnięty,
aby zachęcić do użycia funkcji ręcznego zwalniania.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się tych kontrolek: -

Z
aciskanie automatyczne jest niedostępne: należy użyć dźwigienki.
-

E
lektryczny hamulec postojowy może być używany tylko w trybie ręcznym.
-

J
eżeli automatyczne zwalnianie także jest niedostępne, komunikat pomocy
wyświetla się podczas przyspieszania, gdy elektryczny hamulec postojowy jest
zaciśnięty, aby zachęcić do użycia funkcji ręcznego zwalniania.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
i zapalenie się tych kontrolek: -

J
eżeli funkcje ręcznego zaciskania i zwalniania nie działają, dźwigienka
sterująca jest uszkodzona.
-

F
unkcje automatyczne powinny być używane w każdych okolicznościach:
włączają się automatycznie w przypadku uszkodzenia dźwigienki sterującej.
-

N
ie można już unieruchomić samochodu z pracującym silnikiem.
Jazda

137
C4-Picasso-II_pl_Chap04_conduite_ed01-2016
SytuacjeSkutki
Wyświetlenie komunikatu " Usterka hamulca postojowego "
i zapalenie się tych kontrolek: Hamulec postojowy jest uszkodzony, funkcje ręczne i automatyczne mogą nie
działać.
Na postoju
, aby unieruchomić samochód:
-

P
ociągnąć dźwigienkę i przytrzymać ją w tym stanie przez około 7 do 15 sekund,
aż do ukazania się kontrolki w zestawie wskaźników.
Jeżeli ta procedura nie działa, należy zabezpieczyć samochód:
-

Z
aparkować na płaskiej powierzchni.
-

W
łączyć bieg z manualną skrzynią biegów albo ustawić wybierak w położeniu P
(z automatyczną skrzynią biegów).
-

P
odłożyć klin blokujący, jeżeli to możliwe.
Skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
i zapalenie się tych kontrolek: -

H
amulec postojowy nie posiada optymalnych parametrów, aby można było
bezpiecznie zaparkować samochód w każdej sytuacji.
Należy zabezpieczyć samochód :
-

Z
aparkować na płaskiej powierzchni.
-

W
łączyć bieg z manualną skrzynią biegów albo ustawić wybierak w położeniu P
(z automatyczną skrzynią biegów).
-

P
odłożyć klin blokujący, jeżeli to możliwe.
Skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Miganie kontrolek P od momentu uruchomienia samochodu wskazuje, że hamulec
postojowy nie został całkowicie zwolniony.
Zatrzymać samochód możliwie jak najszybciej i spróbować całkowicie zwolnić
hamulec postojowy za pomocą dźwigienki, naciskając cały czas pedał hamulca.
Wyświetlenie komunikatu " Usterka akumulatora"
i zapalenie się tej kontrolki : -

P
oziom naładowania akumulatora jest bardzo niski i wymaga bezpiecznego
unieruchomienia samochodu: włączyć bieg w przypadku manualnej skrzyni
biegów albo podłożyć klin blokujący pod jedno z kół.
-

G
dy akumulator jest całkowicie rozładowany, sterowanie nie działa: aby zwolnić
hamulec postojowy, należy skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
4
Jazda

138
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

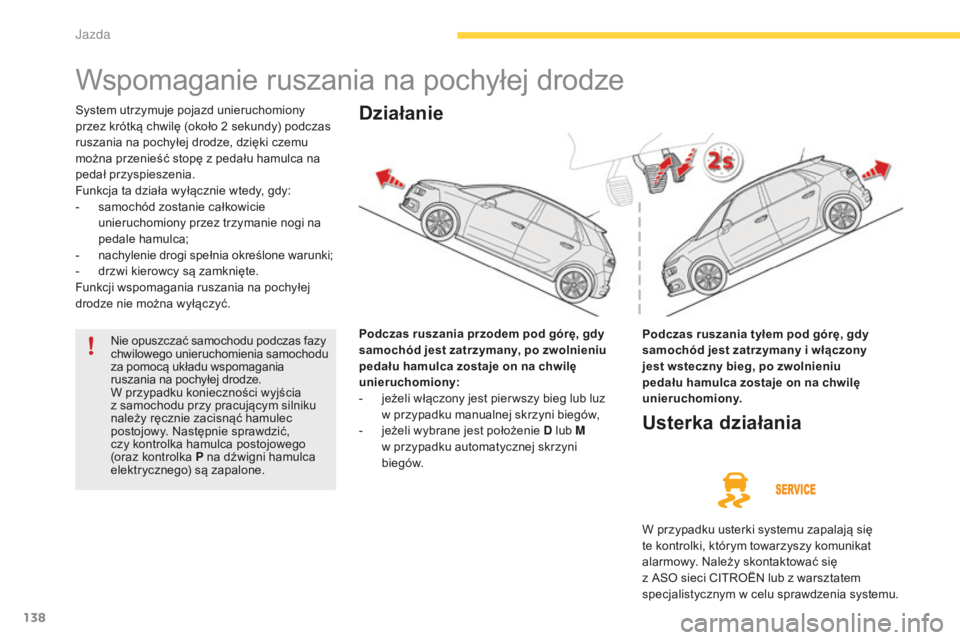

Wspomaganie ruszania na pochyłej drodze
System utrzymuje pojazd unieruchomiony
przez krótką chwilę (około 2 sekundy) podczas
ruszania na pochyłej drodze, dzięki czemu
można przenieść stopę z pedału hamulca na
pedał przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
-

s
amochód zostanie całkowicie
unieruchomiony przez trzymanie nogi na
pedale hamulca;
-

n
achylenie drogi spełnia określone warunki;
-

d
rzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony:
-

j
eżeli włączony jest pier wszy bieg lub luz
w przypadku manualnej skrzyni biegów,
-

j
eżeli wybrane jest położenie D lub M
w przypadku automatycznej skrzyni
biegów.Działanie
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony
jest wsteczny bieg, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony.
Usterka działania
W przypadku usterki systemu zapalają się
te kontrolki, którym towarzyszy komunikat
alarmowy. Należy skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Nie opuszczać samochodu podczas fazy
chwilowego unieruchomienia samochodu
za pomocą układu wspomagania
ruszania na pochyłej drodze.
W przypadku konieczności wyjścia
z samochodu przy pracującym silniku
należy ręcznie zacisnąć hamulec
postojowy. Następnie sprawdzić,
czy kontrolka hamulca postojowego
(oraz kontrolka P na dźwigni hamulca
elektrycznego) są zapalone.
Jazda
