Kamera cofania
Należy regularnie czyścić kamerę
cofania miękką, suchą ściereczką.
Kamera cofania włącza się automatycznie
w momencie włączenia wstecznego biegu.
W zależności od wersji obraz z kamery
pokazywany jest na tablecie dotykowym albo
w zestawie wskaźników.
Obraz z naniesionymi liniami umożliwia
wspomaganie manewrów.Niebieskie linie przedstawiają ogólny kierunek
ruchu pojazdu (rozstaw odpowiada szerokości
samochodu bez lusterek wstecznych).
Czer wona linia oznacza odległość około 30 cm
poza granicą tylnego zderzaka samochodu.
Zielone linie przedstawiają odległość od około
1

metra do 2 metrów poza granicą tylnego
zderzaka samochodu.
Krzywe w kolorze turkusowym przedstawiają
maksymalne promienie skrętu.
Kamera cofania nie może w żadnym
wypadku zastąpić czujności kierowcy. Otwarcie klapy tylnej spowoduje
zniknięcie wyświetlanego obrazu.
Funkcję kamery cofania może
uzupełnić wspomaganie parkowania.
Mycie pod w ysokim ciśnieniem
Podczas mycia samochodu nie kierować
lancy w odległości mniejszej niż 30

cm
od zespołu optycznego kamery. Są one przedstawione jako linie
nakreślone „na ziemi” i nie pozwalają
na określenie położenia samochodu
w stosunku do wysokich przeszkód
(przykład: inne samochody...).
Zniekształcenie obrazu jest normalne.
Wyświetlanie części tablicy
rejestracyjnej u dołu ekranu jest
zjawiskiem normalnym.
4
J

190
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

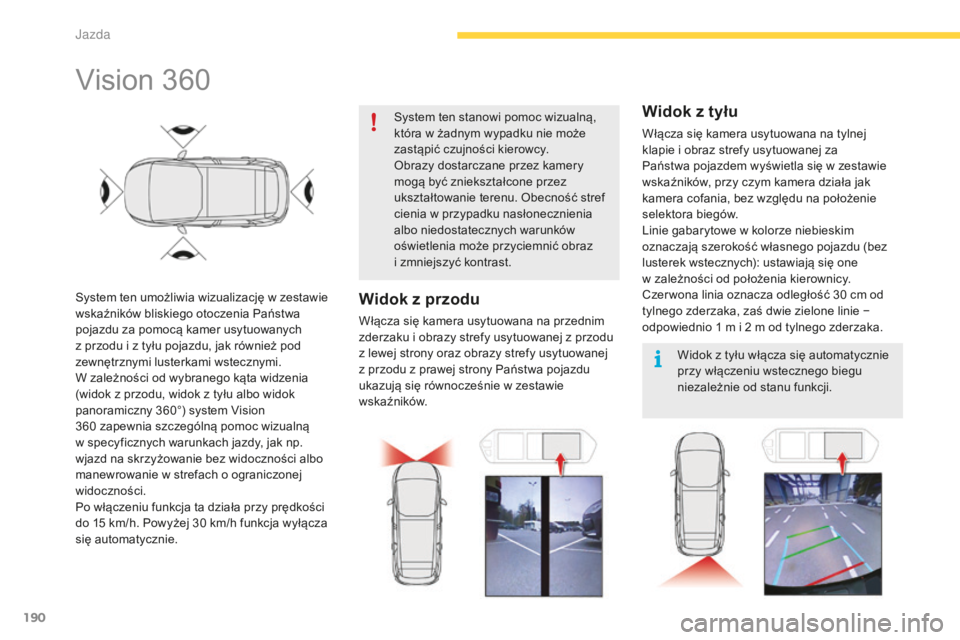

Vision 360
System ten umożliwia wizualizację w zestawie
wskaźników bliskiego otoczenia Państwa
pojazdu za pomocą kamer usytuowanych
z przodu i z tyłu pojazdu, jak również pod
zewnętrznymi lusterkami wstecznymi.
W zależności od wybranego kąta widzenia
(widok z przodu, widok z tyłu albo widok
panoramiczny 360°) system Vision
360 zapewnia szczególną pomoc wizualną
w specyficznych warunkach jazdy, jak np.
wjazd na skrzyżowanie bez widoczności albo
manewrowanie w strefach o ograniczonej
widoczności.
Po włączeniu funkcja ta działa przy prędkości
do 15
km/h. Powyżej 30 km/h funkcja wyłącza
się automatycznie. System ten stanowi pomoc wizualną,
która w żadnym wypadku nie może
zastąpić czujności kierowcy.
Obrazy dostarczane przez kamery
mogą być zniekształcone przez
ukształtowanie terenu. Obecność stref
cienia w przypadku nasłonecznienia
albo niedostatecznych warunków
oświetlenia może przyciemnić obraz
i zmniejszyć kontrast.Widok z przodu
Włącza się kamera usytuowana na przednim
zderzaku i obrazy strefy usytuowanej z przodu
z lewej strony oraz obrazy strefy usytuowanej
z przodu z prawej strony Państwa pojazdu
ukazują się równocześnie w zestawie
wskaźników.
Widok z tyłu
Włącza się kamera usytuowana na tylnej
klapie i obraz strefy usytuowanej za
Państwa pojazdem wyświetla się w zestawie
wskaźników, przy czym kamera działa jak
kamera cofania, bez względu na położenie
selektora biegów.
Linie gabarytowe w kolorze niebieskim
oznaczają szerokość własnego pojazdu (bez
lusterek wstecznych): ustawiają się one
w zależności od położenia kierownicy.
Czer wona linia oznacza odległość 30
cm od
tylnego zderzaka, zaś dwie zielone linie −
odpowiednio 1
m i 2 m od tylnego zderzaka.
Widok z tyłu włącza się automatycznie
przy włączeniu wstecznego biegu
niezależnie od stanu funkcji.
J

191
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

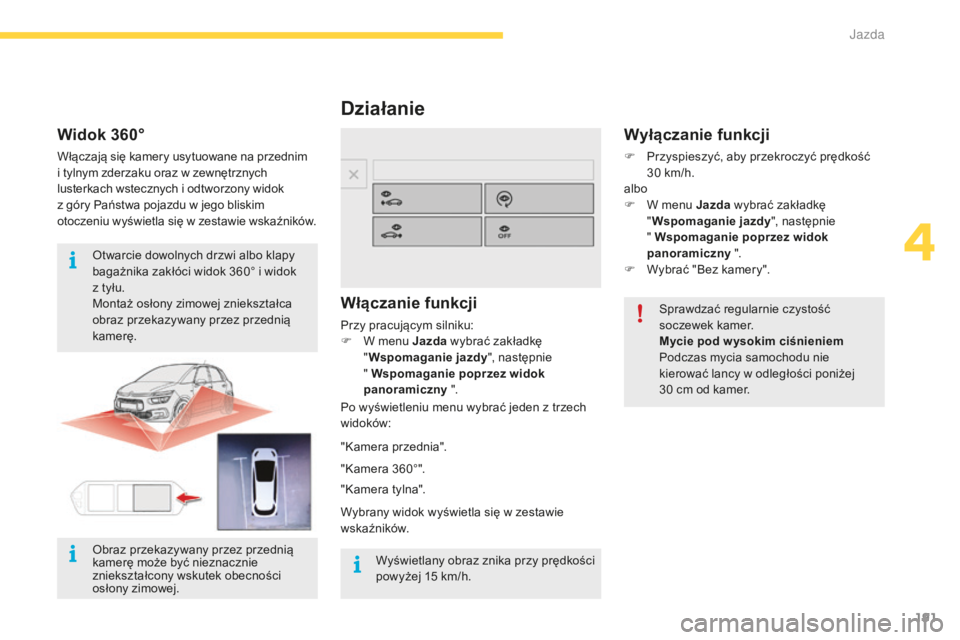

Działanie
Włączanie funkcji
Przy pracującym silniku:
F W m enu Jazda wybrać zakładkę
" Wspomaganie jazdy", następnie
" Wspomaganie poprzez widok
panoramiczny ".
Po wyświetleniu menu wybrać jeden z trzech
widoków:
Wyłączanie funkcji
F Przyspieszyć, aby przekroczyć prędkość 30 km/h.
albo
F

W m
enu Jazda wybrać zakładkę
" Wspomaganie jazdy", następnie
" Wspomaganie poprzez widok
panoramiczny ".
F

W
ybrać "Bez kamery".Sprawdzać regularnie czystość
soczewek kamer.
Mycie pod w ysokim ciśnieniem
Podczas mycia samochodu nie
kierować lancy w odległości poniżej
30
cm od kamer.
"Kamera przednia".
"Kamera 360°".
"Kamera tylna".
Wybrany widok wyświetla się w zestawie
wskaźników.
Widok 360°
Włączają się kamery usytuowane na przednim
i tylnym zderzaku oraz w zewnętrznych
lusterkach wstecznych i odtworzony widok
z góry Państwa pojazdu w jego bliskim
otoczeniu wyświetla się w zestawie wskaźników.
Otwarcie dowolnych drzwi albo klapy
bagażnika zakłóci widok 360° i widok
z tyłu.
Montaż osłony zimowej zniekształca
obraz przekazywany przez przednią
kamerę.
Wyświetlany obraz znika przy prędkości
powyżej 15
km/h.
Obraz przekazywany przez przednią
kamerę może być nieznacznie
zniekształcony wskutek obecności
osłony zimowej.
4
J

192
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

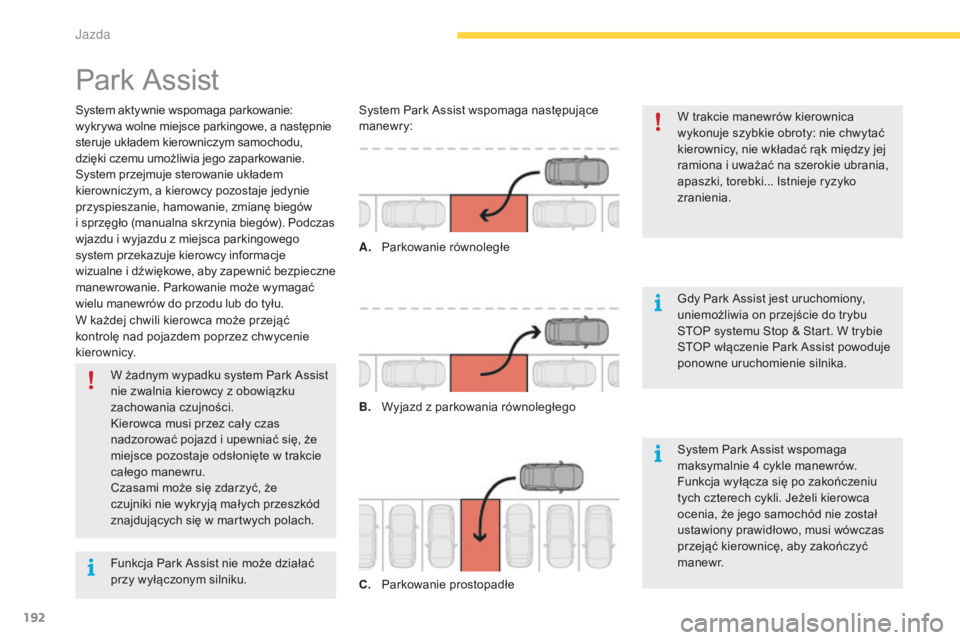

Park Assist
System aktywnie wspomaga parkowanie:
wykrywa wolne miejsce parkingowe, a następnie
steruje układem kierowniczym samochodu,
dzięki czemu umożliwia jego zaparkowanie.
System przejmuje sterowanie układem
kierowniczym, a kierowcy pozostaje jedynie
przyspieszanie, hamowanie, zmianę biegów
i sprzęgło (manualna skrzynia biegów). Podczas
wjazdu i wyjazdu z miejsca parkingowego
system przekazuje kierowcy informacje
wizualne i dźwiękowe, aby zapewnić bezpieczne
manewrowanie. Parkowanie może wymagać
wielu manewrów do przodu lub do tyłu. W trakcie manewrów kierownica
wykonuje szybkie obroty: nie chwytać
kierownicy, nie wkładać rąk między jej
ramiona i uważać na szerokie ubrania,
apaszki, torebki... Istnieje ryzyko
zranienia.
Gdy Park Assist jest uruchomiony,
uniemożliwia on przejście do trybu
STOP systemu Stop & Start. W trybie
STOP włączenie Park Assist powoduje
ponowne uruchomienie silnika.
W żadnym wypadku system Park Assist
nie zwalnia kierowcy z obowiązku
zachowania czujności.
Kierowca musi przez cały czas
nadzorować pojazd i upewniać się, że
miejsce pozostaje odsłonięte w trakcie
całego manewru.
Czasami może się zdarzyć, że
czujniki nie wykryją małych przeszkód
znajdujących się w martwych polach.
W każdej chwili kierowca może przejąć
kontrolę nad pojazdem poprzez chwycenie
kierownicy. System Park Assist wspomaga następujące
manewry:
A.
P

arkowanie równoległe
B.
W

yjazd z parkowania równoległego
C.
P

arkowanie prostopadłeSystem Park Assist wspomaga
maksymalnie 4
cykle manewrów.
Funkcja wyłącza się po zakończeniu
tych czterech cykli. Jeżeli kierowca
ocenia, że jego samochód nie został
ustawiony prawidłowo, musi wówczas
przejąć kierownicę, aby zakończyć
m a n e w r.
Funkcja Park Assist nie może działać
przy wyłączonym silniku.
Jazda

193
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

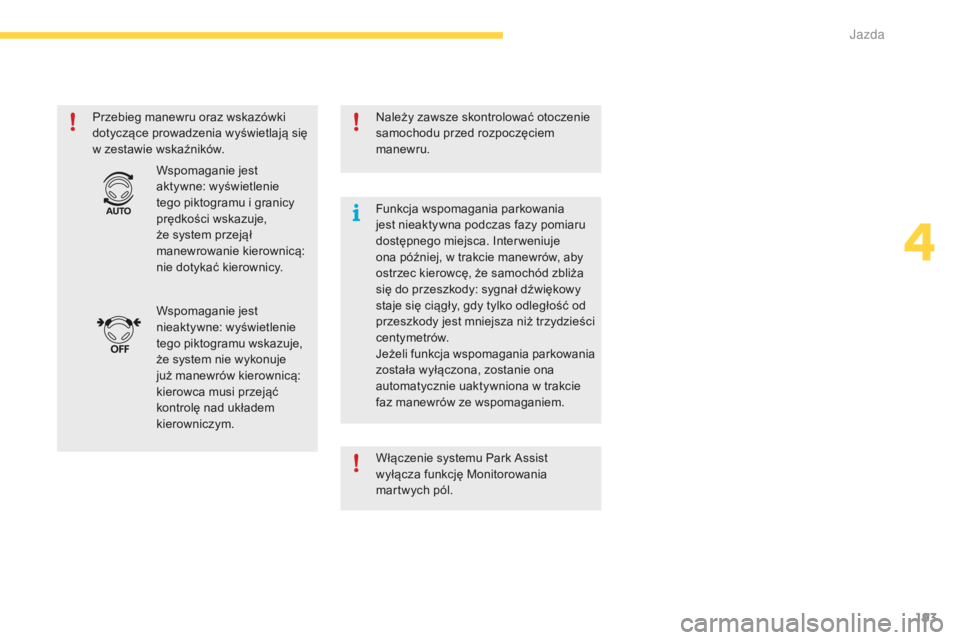

Przebieg manewru oraz wskazówki
dotyczące prowadzenia wyświetlają się
w zestawie wskaźników.Należy zawsze skontrolować otoczenie
samochodu przed rozpoczęciem
manewru.
Wspomaganie jest
nieaktywne: wyświetlenie
tego piktogramu wskazuje,
że system nie wykonuje
już manewrów kierownicą:
kierowca musi przejąć
kontrolę nad układem
kierowniczym. Wspomaganie jest
aktywne: wyświetlenie
tego piktogramu i granicy
prędkości wskazuje,
że system przejął
manewrowanie kierownicą:
nie dotykać kierownicy. Funkcja wspomagania parkowania
jest nieaktywna podczas fazy pomiaru
dostępnego miejsca. Interweniuje
ona później, w trakcie manewrów, aby
ostrzec kierowcę, że samochód zbliża
się do przeszkody: sygnał dźwiękowy
staje się ciągły, gdy tylko odległość od
przeszkody jest mniejsza niż trzydzieści
centymetrów.
Jeżeli funkcja wspomagania parkowania
została wyłączona, zostanie ona
automatycznie uaktywniona w trakcie
faz manewrów ze wspomaganiem.
Włączenie systemu Park Assist
wyłącza funkcję Monitorowania
martwych pól.
4
J

194
C4-Picasso-II_pl_Chap04_conduite_ed01-2016
Działanie
Wspomaganie manewrów
parkowania równoległego
F Nacisnąć ten przycisk.Przy parkowaniu równoległym system
nie sygnalizuje miejsc, których rozmiar
jest wyraźnie mniejszy albo większy od
gabarytu samochodu.
Zapala się ta kontrolka, aby
potwierdzić uaktywnienie funkcji. F

O
graniczyć prędkość samochodu
do 20 km/h (maks.) i wybrać
" Wjazd na miej. park. " na
tablecie dotykowym. F

W
łączyć kierunkowskaz w kierunku
wybranego miejsca, aby włączyć funkcję
pomiaru. Należy jechać w odległości
między 0,5 m i 1,5 m od szeregu
zaparkowanych samochodów.
F

J
echać powoli, postępować zgodnie
z
instrukcjami, dopóki system nie znajdzie
dostępnego miejsca.
F

P

o znalezieniu wolnego miejsca
parkingowego:
J

195
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

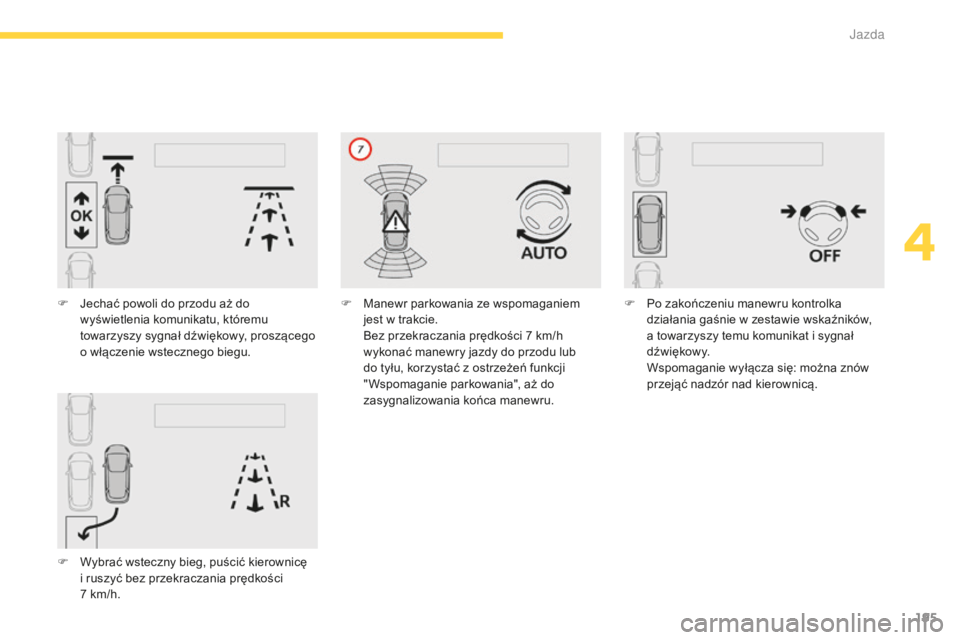

F Jechać powoli do przodu aż do wyświetlenia komunikatu, któremu
towarzyszy sygnał dźwiękowy, proszącego
o włączenie wstecznego biegu.
F

W
ybrać wsteczny bieg, puścić kierownicę
i ruszyć bez przekraczania prędkości
7
km/h. F
M anewr parkowania ze wspomaganiem
jest w trakcie.
B

ez przekraczania prędkości 7 km/h
wykonać manewry jazdy do przodu lub
do tyłu, korzystać z ostrzeżeń funkcji
" Wspomaganie parkowania", aż do
zasygnalizowania końca manewru. F
P o zakończeniu manewru kontrolka
działania gaśnie w zestawie wskaźników,
a towarzyszy temu komunikat i sygnał
d ź w i ę kow y.
W

spomaganie wyłącza się: można znów
przejąć nadzór nad kierownicą.
4
J

196
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

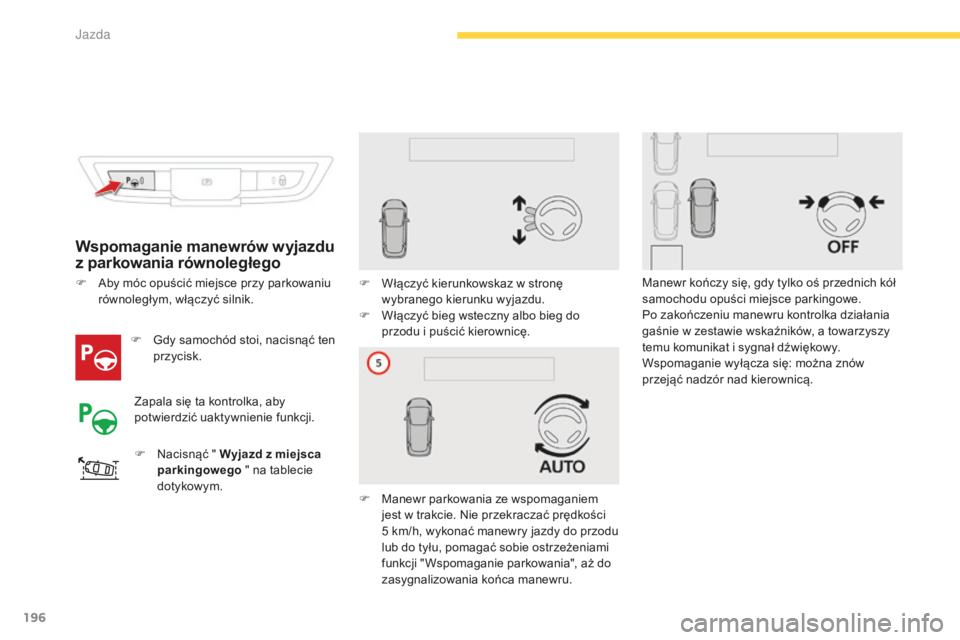

Wspomaganie manewrów wyjazdu
z parkowania równoległego
F Gdy samochód stoi, nacisnąć ten przycisk.
F

N
acisnąć " Wyjazd z miejsca
parkingowego " na tablecie
dotykowym. F

W
łączyć kierunkowskaz w stronę
wybranego kierunku wyjazdu.
F
W
łączyć bieg wsteczny albo bieg do
przodu i puścić kierownicę.
F
M
anewr parkowania ze wspomaganiem
jest w trakcie. Nie przekraczać prędkości
5
km/h, wykonać manewry jazdy do przodu
lub do tyłu, pomagać sobie ostrzeżeniami
funkcji " Wspomaganie parkowania", aż do
zasygnalizowania końca manewru.
F

A

by móc opuścić miejsce przy parkowaniu
równoległym, włączyć silnik.
Zapala się ta kontrolka, aby
potwierdzić uaktywnienie funkcji. Manewr kończy się, gdy tylko oś przednich kół
samochodu opuści miejsce parkingowe.
Po zakończeniu manewru kontrolka działania
gaśnie w zestawie wskaźników, a towarzyszy
temu komunikat i sygnał dźwiękowy.
Wspomaganie wyłącza się: można znów
przejąć nadzór nad kierownicą.
J

197
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

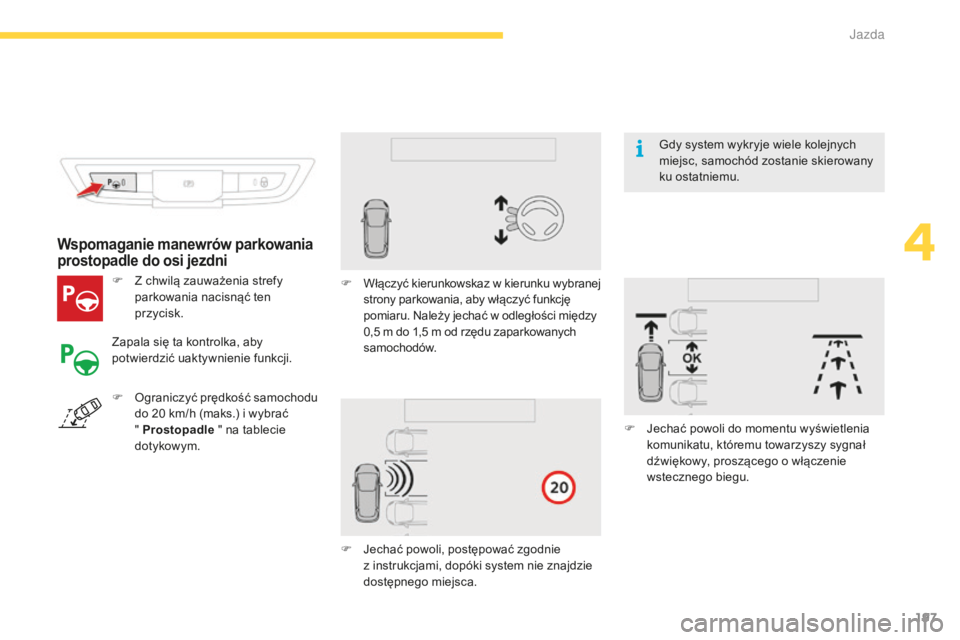

F Z chwilą zauważenia strefy parkowania nacisnąć ten
przycisk.
Wspomaganie manewrów parkowania
prostopadle do osi jezdni
Zapala się ta kontrolka, aby
potwierdzić uaktywnienie funkcji. F
W

łączyć kierunkowskaz w kierunku wybranej
strony parkowania, aby włączyć funkcję
pomiaru. Należy jechać w odległości między
0,5 m do 1,5 m od rzędu zaparkowanych
samochodów.
F

J
echać powoli, postępować zgodnie
z
instrukcjami, dopóki system nie znajdzie
dostępnego miejsca. F

J
echać powoli do momentu wyświetlenia
komunikatu, któremu towarzyszy sygnał
dźwiękowy, proszącego o włączenie
wstecznego biegu.
F

O
graniczyć prędkość samochodu
do 20
km/h (maks.) i wybrać
" Prostopadle " na tablecie
dotykowym. Gdy system wykryje wiele kolejnych
miejsc, samochód zostanie skierowany
ku ostatniemu.
4
J

198
C4-Picasso-II_pl_Chap04_conduite_ed01-2016

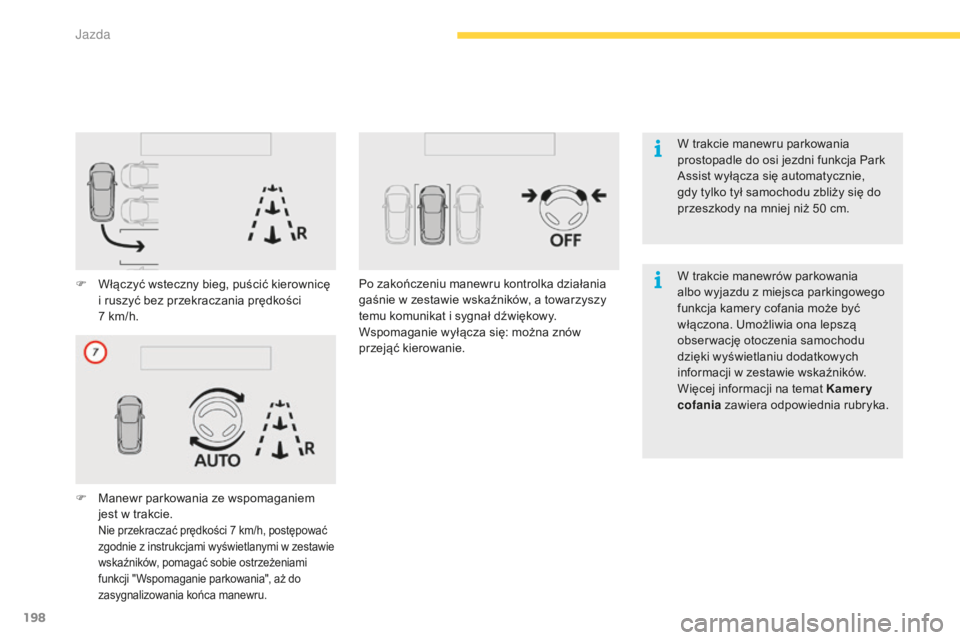

F Włączyć wsteczny bieg, puścić kierownicę i ruszyć bez przekraczania prędkości
7
km/h.
F

M
anewr parkowania ze wspomaganiem
jest w trakcie.
Nie przekraczać prędkości 7 km/h, postępować
z godnie z instrukcjami wyświetlanymi w zestawie
wskaźników, pomagać sobie ostrzeżeniami
funkcji " Wspomaganie parkowania", aż do
zasygnalizowania końca manewru.
Po zakończeniu manewru kontrolka działania
gaśnie w zestawie wskaźników, a towarzyszy
temu komunikat i sygnał dźwiękowy.
Wspomaganie wyłącza się: można znów
przejąć kierowanie. W trakcie manewrów parkowania
albo wyjazdu z miejsca parkingowego
funkcja kamery cofania może być
włączona. Umożliwia ona lepszą
obser wację otoczenia samochodu
dzięki wyświetlaniu dodatkowych
informacji w zestawie wskaźników.
Więcej informacji na temat Kamer y
cofania
zawiera odpowiednia rubryka.
W trakcie manewru parkowania
prostopadle do osi jezdni funkcja Park
Assist wyłącza się automatycznie,
gdy tylko tył samochodu zbliży się do
przeszkody na mniej niż 50
cm.
Jazda
