CITROEN C4 SPACETOURER 2016 Instrukcja obsługi (in Polish)

299
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

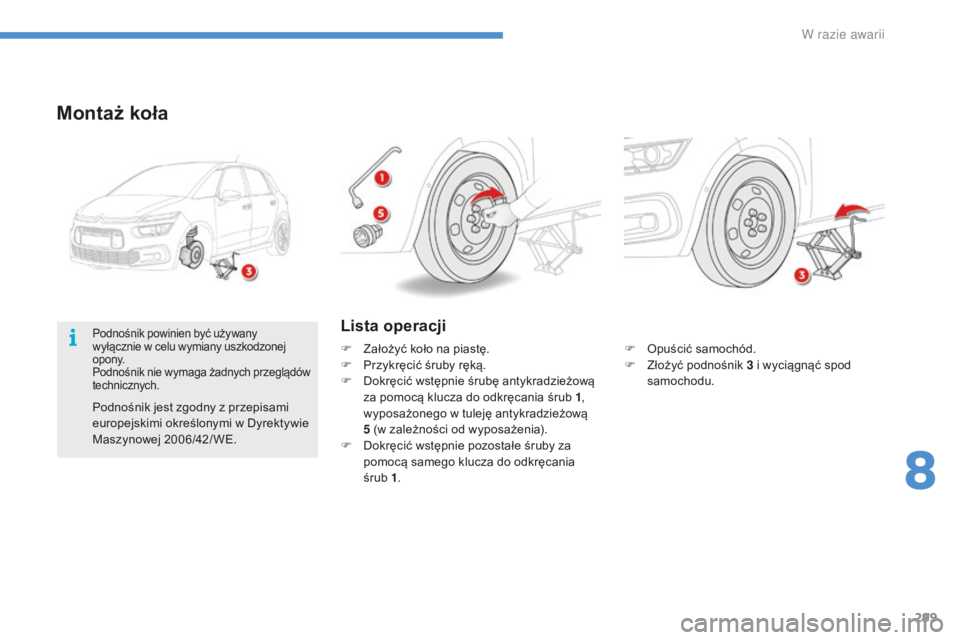

Montaż koła
F Opuścić samochód.
F Z łożyć podnośnik 3 i wyciągnąć spod
samochodu.
Lista operacji
F Założyć koło na piastę.
F P rzykręcić śruby ręką.
F

D
okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1 ,
wyposażonego
w tuleję antykradzieżową
5
(w zależności od wyposażenia).
F

D
okręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1 .Podnośnik powinien być używany
wyłącznie
w celu wymiany uszkodzonej
opony.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Podnośnik jest zgodny z przepisami
europejskimi określonymi w Dyrektywie
Maszynowej 2006/42/ WE.
8
W razie awarii

300
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

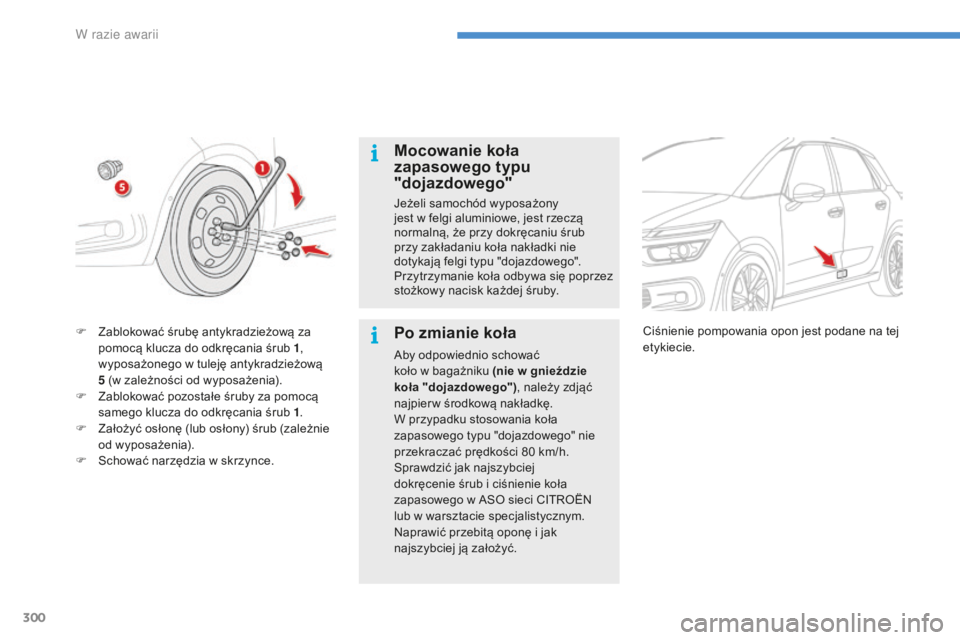

Mocowanie koła
zapasowego typu
"dojazdowego"
Jeżeli samochód wyposażony
jest w felgi aluminiowe, jest rzeczą
normalną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi typu "dojazdowego".
Przytrzymanie koła odbywa się poprzez
stożkowy nacisk każdej śruby.
Po zmianie koła
Aby odpowiednio schować
koło
w bagażniku (nie w gnieździe
koła "dojazdowego") , należy zdjąć
najpierw środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego" nie
przekraczać prędkości 80
km/h.
Sprawdzić jak najszybciej
dokręcenie śrub
i ciśnienie koła
zapasowego
w ASO sieci CITROËN
lub
w warsztacie specjalistycznym.
Naprawić przebitą oponę
i jak
najszybciej ją założyć.
F

Z

ablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1 ,
wyposażonego

w

tuleję antykradzieżową
5

(w zależności od wyposażenia).
F

Z

ablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1 .
F

Z

ałożyć osłonę (lub osłony) śrub (zależnie
od wyposażenia).
F

S

chować narzędzia

w

skrzynce. Ciśnienie pompowania opon jest podane na tej
etykiecie.
W razie awarii

301
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

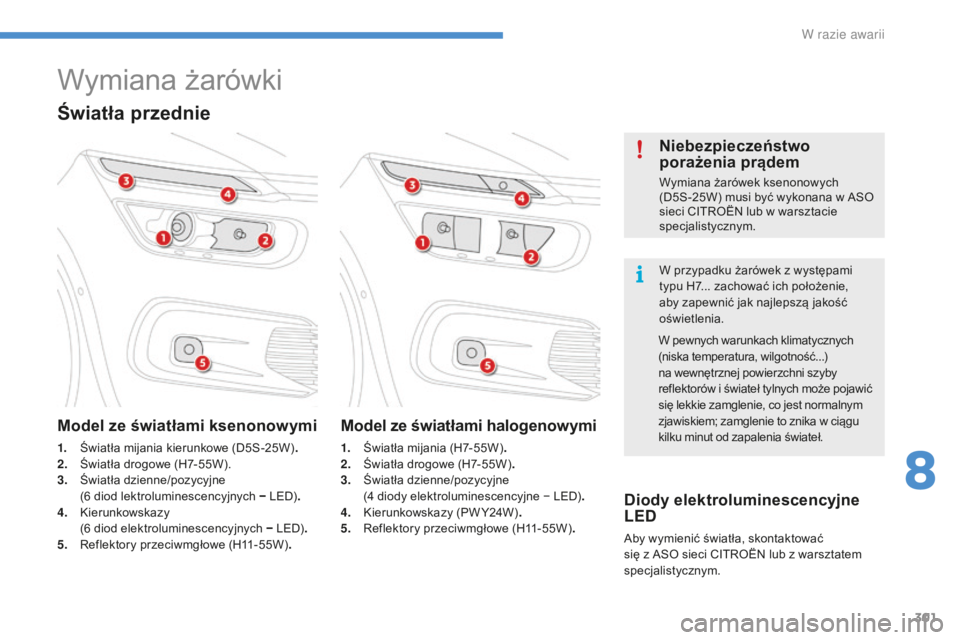

Wymiana żarówki
W przypadku żarówek z występami
typu H7... zachować ich położenie,
aby zapewnić jak najlepszą jakość
oświetlenia.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych
(D5S-25W) musi być wykonana w ASO
sieci CITROËN lub
w warsztacie
specjalistycznym.
Światła przednie
Model ze światłami ksenonowymi
1. Światła mijania kierunkowe (D5S-25W) .
2. Ś wiatła drogowe (H7-55W).
3.
Ś

wiatła dzienne/pozycyjne
(

6 diod lektroluminescencyjnych − LED) .
4.
K

ierunkowskazy
(

6 diod elektroluminescencyjnych − LED) .
5.
R

eflektory przeciwmgłowe (H11-55W) .
Model ze światłami halogenowymi
1. Światła mijania (H7-55W).
2. Ś wiatła drogowe (H7-55W) .
3.
Ś

wiatła dzienne/pozycyjne
(

4 diody elektroluminescencyjne − LED) .
4.
K

ierunkowskazy (PW Y24W) .
5.
R

eflektory przeciwmgłowe (H11-55W) .W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów
i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w ciągu
kilku minut od zapalenia świateł.
Diody elektroluminescencyjne
LED
Aby wymienić światła, skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
8
W razie awarii

302
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

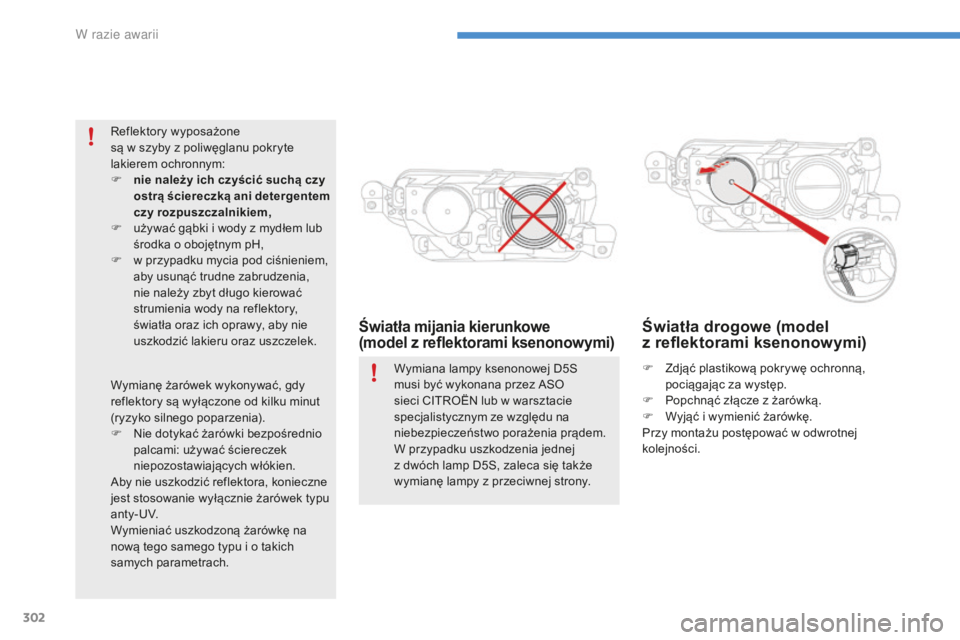

Światła mijania kierunkowe
(model z reflektorami ksenonowymi)Światła drogowe (model
z reflektorami ksenonowymi)
F Zdjąć plastikową pokrywę ochronną,
pociągając za występ.
F

P
opchnąć złącze z żarówką.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować
w odwrotnej
kolejności.
Wymiana lampy ksenonowej D5S
musi być wykonana przez ASO
sieci CITROËN lub

w

warsztacie
specjalistycznym ze względu na
niebezpieczeństwo porażenia prądem.
W przypadku uszkodzenia jednej
z dwóch lamp D5S, zaleca się także
wymianę lampy

z

przeciwnej strony.
Reflektory wyposażone
są

w

szyby

z

poliwęglanu pokryte
lakierem ochronnym:
F

n

ie należy ich czyścić suchą czy

ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F

u

żywać gąbki

i

wody

z

mydłem lub
środka

o

obojętnym pH,
F

w p

rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonywać, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N

ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu

i

o takich
samych parametrach.
W razie awarii

303
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

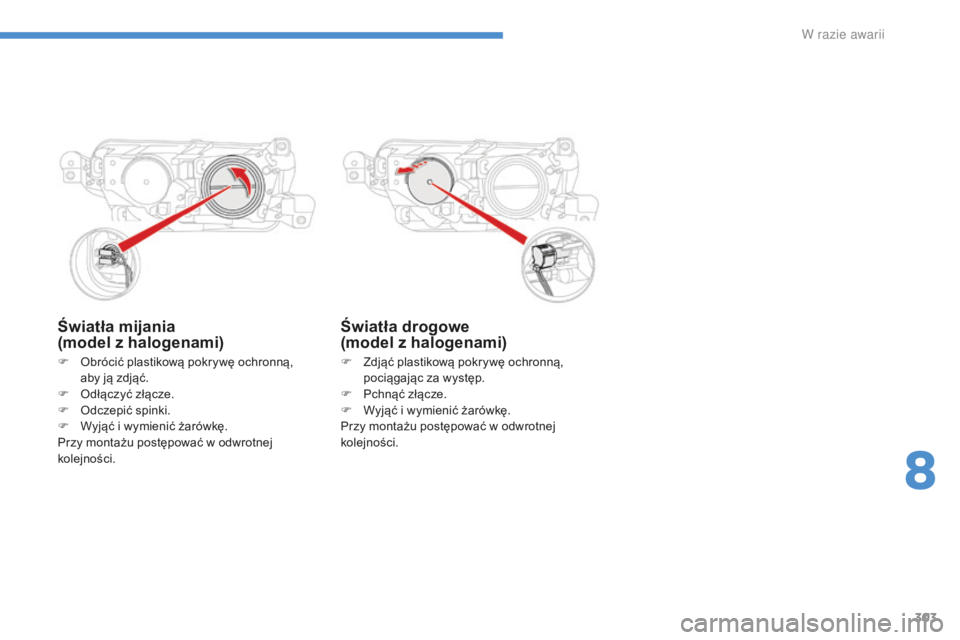

Światła mijania
(model z halogenami)
F Zdjąć plastikową pokrywę ochronną,
pociągając za występ.
F

Pc
hnąć złącze.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować
w odwrotnej
kolejności.
Światła drogowe
(model z h alogenami)
F Obrócić plastikową pokrywę ochronną,
aby ją zdjąć.
F

Od
łączyć złącze.
F

O
dczepić spinki.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować
w odwrotnej
kolejności.
8
W

304
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

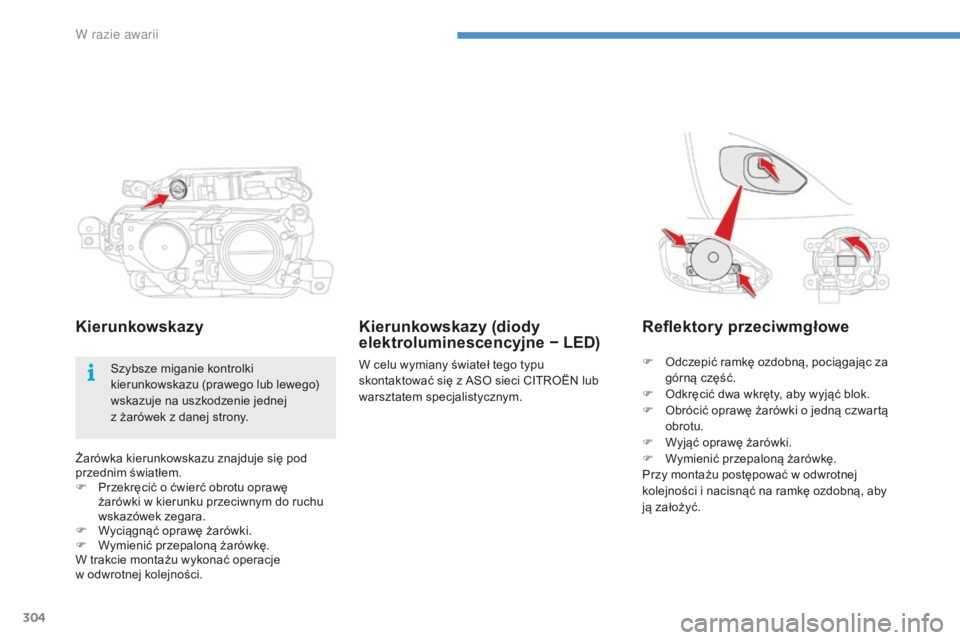

Żarówka kierunkowskazu znajduje się pod
przednim światłem.
F
P
rzekręcić o ćwierć obrotu oprawę
żarówki
w kierunku przeciwnym do ruchu
wskazówek zegara.
F

W
yciągnąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
W trakcie montażu wykonać operacje
w odwrotnej kolejności.
Kierunkowskazy Reflektory przeciwmgłowe
F Odczepić ramkę ozdobną, pociągając za
górną część.
F

O
dkręcić dwa wkręty, aby wyjąć blok.
F

O
brócić oprawę żarówki o jedną czwartą
obrotu.
F

W
yjąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
Przy montażu postępować w odwrotnej
kolejności i nacisnąć na ramkę ozdobną, aby
ją założyć.
Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z żarówek

z

danej strony.
Kierunkowskazy (diody
elektroluminescencyjne − LED)
W celu wymiany świateł tego typu
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
W

305
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016
Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci CITROËN
lub
w warsztacie specjalistycznym.

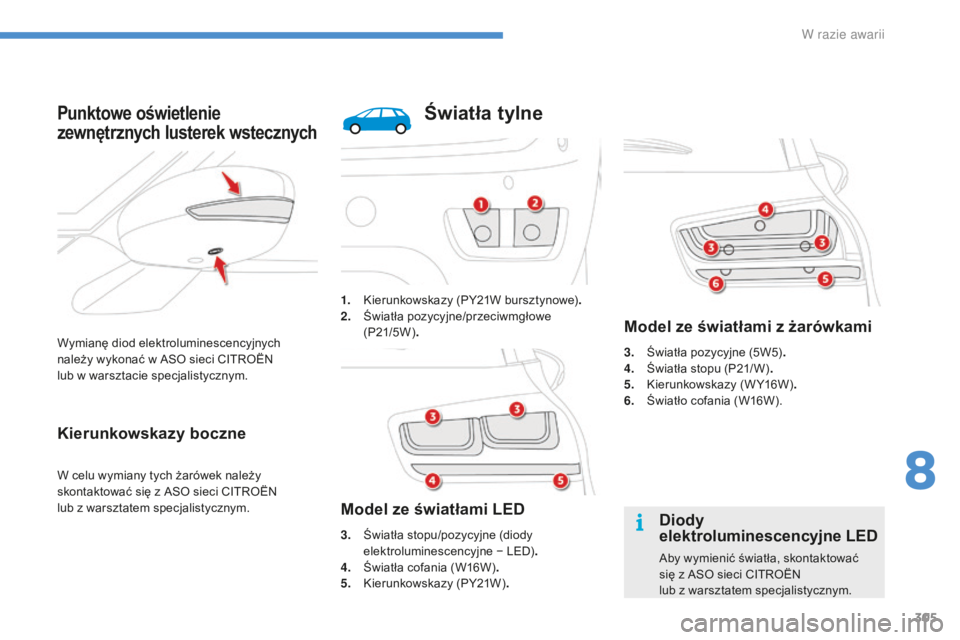

Punktowe oświetlenie
zewnętrznych lusterek wstecznych
Kierunkowskazy boczne
W celu wymiany tych żarówek należy
skontaktować się z ASO sieci CITROËN
lub
z warsztatem specjalistycznym. 1.
K

ierunkowskazy (PY21W bursztynowe)
.
2.
Ś
wiatła pozycyjne/przeciwmgłowe
(P21/5W ) .
Światła tylne
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować
się
z ASO sieci CITROËN
lub
z warsztatem specjalistycznym.
3.

Ś

wiatła stopu/pozycyjne (diody
elektroluminescencyjne − LED) .
4.
Ś
wiatła cofania (W16W) .
5.

K

ierunkowskazy (PY21W) .
Model ze światłami LED
3. Światła pozycyjne (5W5) .
4. Ś wiatła stopu (P21/ W) .
5.

K
ierunkowskazy (W Y16W) .
6.
Ś

wiatło cofania (W16W).
Model ze światłami z żarówkami
8
W razie awarii

306
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016
Światła na klapie tylnej
W celu wymiany żarówek świateł
cofania i kierunkowskazów prosimy
kontaktować się
z ASO CITROËN
lub
z warsztatem specjalistycznym.
Zlokalizować uszkodzoną żarówkę.
F

O

tworzyć bagażnik.
F

W

yciągnąć klapkę.
F

O

dkręcić trzy wkręty mocujące A światło.
F

Od

łączyć złącze.
F

O

strożnie wyjąć światło na zewnątrz,
naciskając zatrzask przytrzymujący B .
F

O

brócić o ćwierć obrotu w kierunku
przeciwnym do ruchu wskazówek zegara i
wyjąć oprawę żarówki.
F

W
ymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności. Model ze światłami diodow ymi LED
Model ze światłami z żarówkami
W razie awarii

307
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

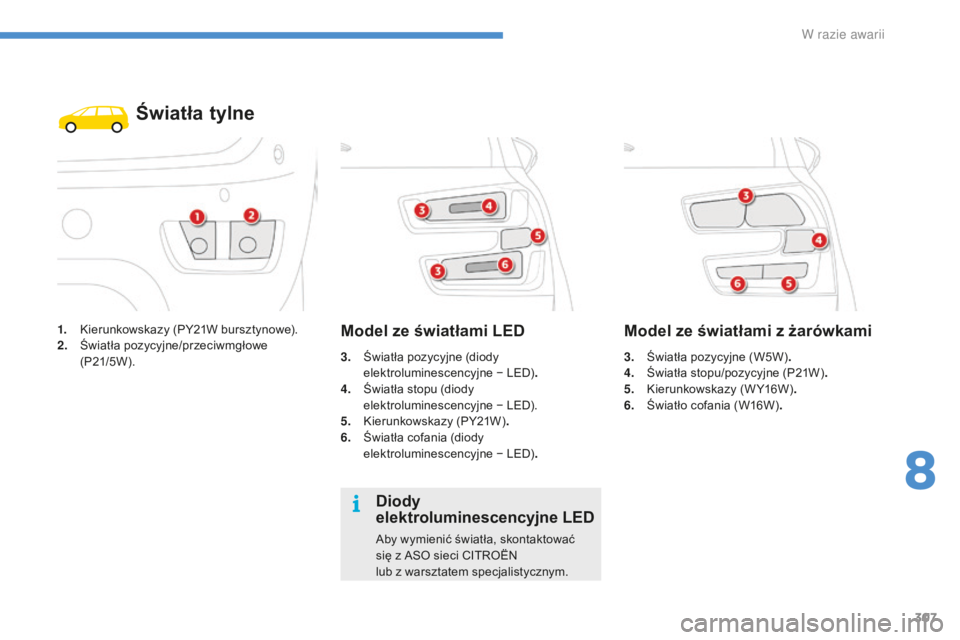

1. Kierunkowskazy (PY21W bursztynowe).
2. Ś wiatła pozycyjne/przeciwmgłowe
(P21/5W ).
Światła tylne
3. Światła pozycyjne (diody elektroluminescencyjne − LED) .
4.

Ś
wiatła stopu (diody
elektroluminescencyjne − LED).
5.

K
ierunkowskazy (PY21W) .
6.

Ś
wiatła cofania (diody
elektroluminescencyjne − LED) .
Model ze światłami LED
3. Światła pozycyjne (W5W).
4. Ś wiatła stopu/pozycyjne (P21W) .
5.

K
ierunkowskazy (W Y16W) .
6.

Ś
wiatło cofania (W16W) .
Model ze światłami z żarówkami
Di
ody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować
się
z ASO sieci CITROËN
lub
z warsztatem specjalistycznym.
8
W razie awarii

308
C4-Picasso-II_pl_Chap08_en-cas-panne_ed01-2016

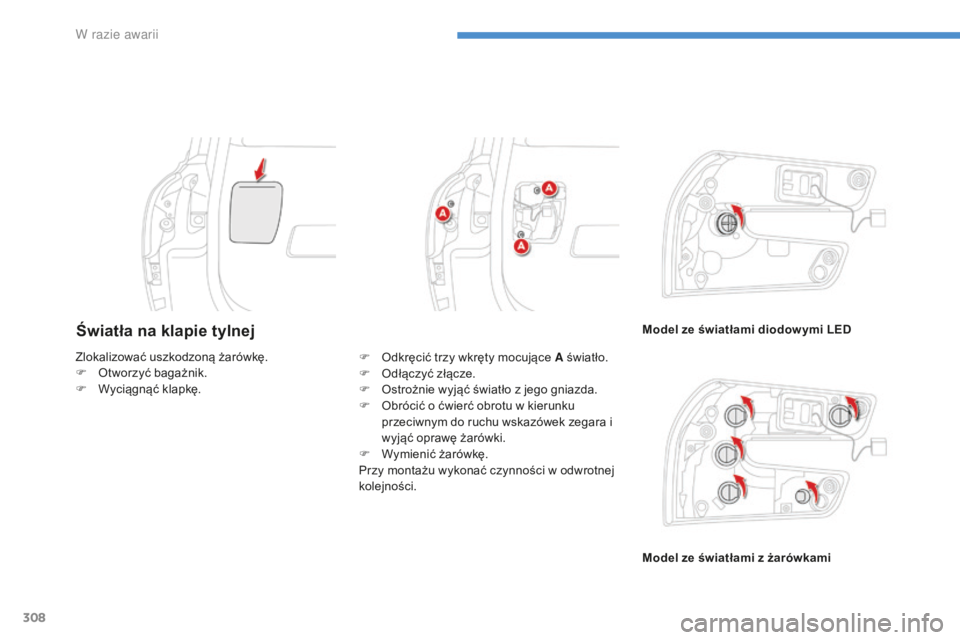

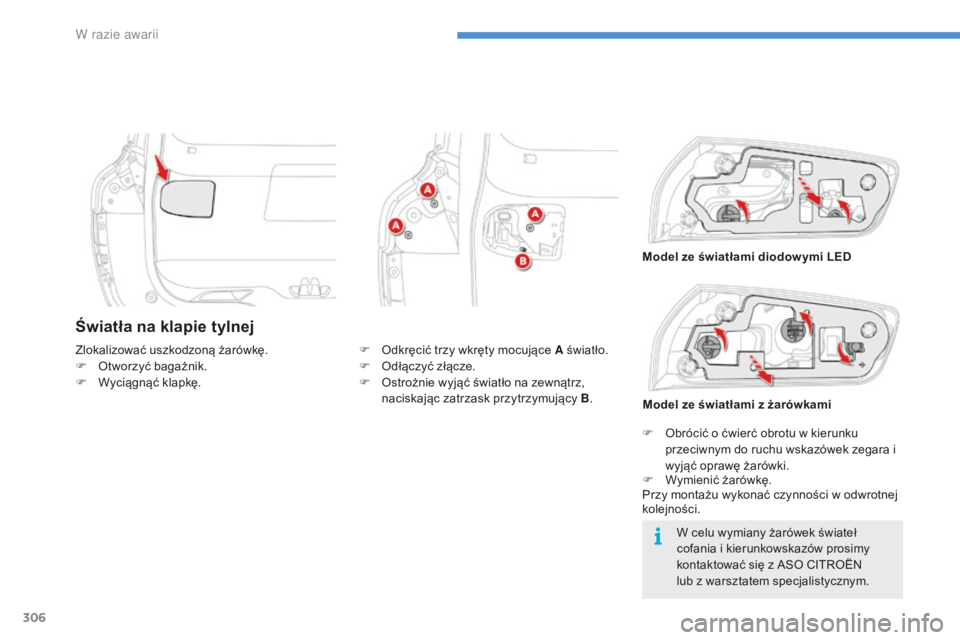

Światła na klapie tylnejModel ze światłami diodow ymi LED
Model ze światłami z żarówkami
Zlokalizować uszkodzoną żarówkę.
F

O

tworzyć bagażnik.
F

W

yciągnąć klapkę. F

O

dkręcić trzy wkręty mocujące A światło.
F

Od

łączyć złącze.
F

O

strożnie wyjąć światło

z

jego gniazda.
F

O

brócić o ćwierć obrotu w kierunku
przeciwnym do ruchu wskazówek zegara i
wyjąć oprawę żarówki.
F

W

ymienić żarówkę.
Przy montażu wykonać czynności

w

odwrotnej
kolejności.
