CITROEN C5 2012 Libretti Di Uso E manutenzione (in Italian)

V
89
VISIBILITÀ









C.

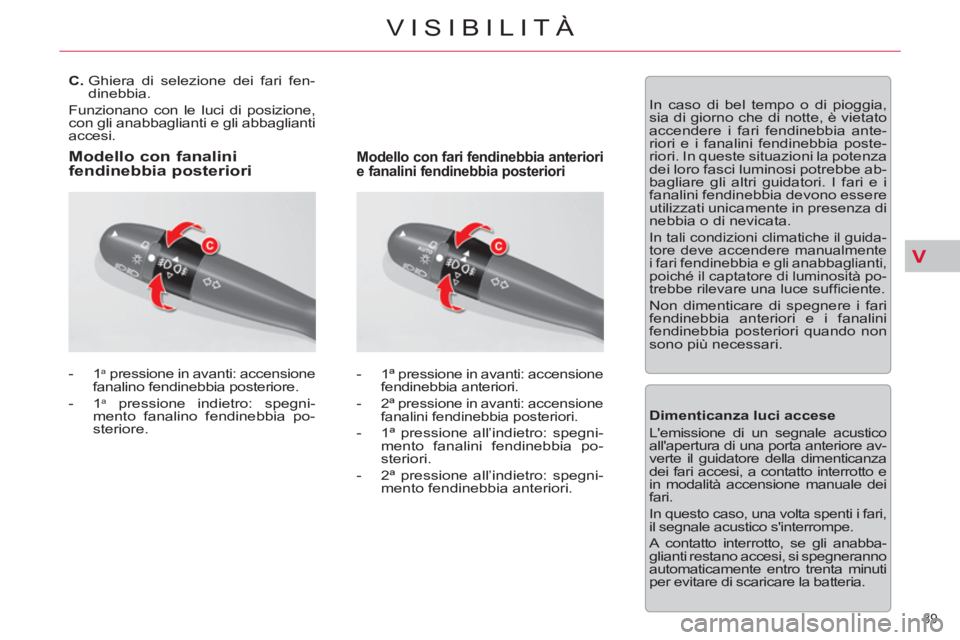

Ghiera di selezione dei fari fen-
dinebbia.
Funzionano con le luci di posizione,
con gli anabbaglianti e gli abbaglianti
accesi.


- 1
a
pressione in avanti: accensione
fanalino fendinebbia posteriore.

- 1
a
pressione indietro: spegni-
mento fanalino fendinebbia po-
steriore.


- 1ª pressione in avanti: accensione
fendinebbia anteriori.
- 2ª pressione in avanti: accensione
fanalini fendinebbia posteriori.

- 1ª pressione all’indietro: spegni-
mento fanalini fendinebbia po-
steriori.

- 2ª pressione all’indietro: spegni-
mento fendinebbia anteriori.



Modello con fanalini
fendinebbia posteriori
Modello con fari fendinebbia anteriori
e fanalini fendinebbia posteriori





In caso di bel tempo o di pioggia,
sia di giorno che di notte, è vietato
accendere i fari fendinebbia ante-
riori e i fanalini fendinebbia poste-
riori. In queste situazioni la potenza
dei loro fasci luminosi potrebbe ab-
bagliare gli altri guidatori. I fari e i
fanalini fendinebbia devono essere
utilizzati unicamente in presenza di
nebbia o di nevicata.
In tali condizioni climatiche il guida-
tore deve accendere manualmente
i fari fendinebbia e gli anabbaglianti,
poiché il captatore di luminosità po-
trebbe rilevare una luce suffi ciente.

Non dimenticare di spegnere i fari
fendinebbia anteriori e i fanalini
fendinebbia posteriori quando non
sono più necessari.

Dimenticanza luci accese
L'emissione di un segnale acustico
all'apertura di una porta anteriore av-
verte il guidatore della dimenticanza
dei fari accesi, a contatto interrotto e
in modalità accensione manuale dei
fari.
In questo caso, una volta spenti i fari,
il segnale acustico s'interrompe.
A contatto interrotto, se gli anabba-
glianti restano accesi, si spegneranno
automaticamente entro trenta minuti
per evitare di scaricare la batteria.

V
90
VISIBILITÀ

* Secondo il Paese di destinazione.

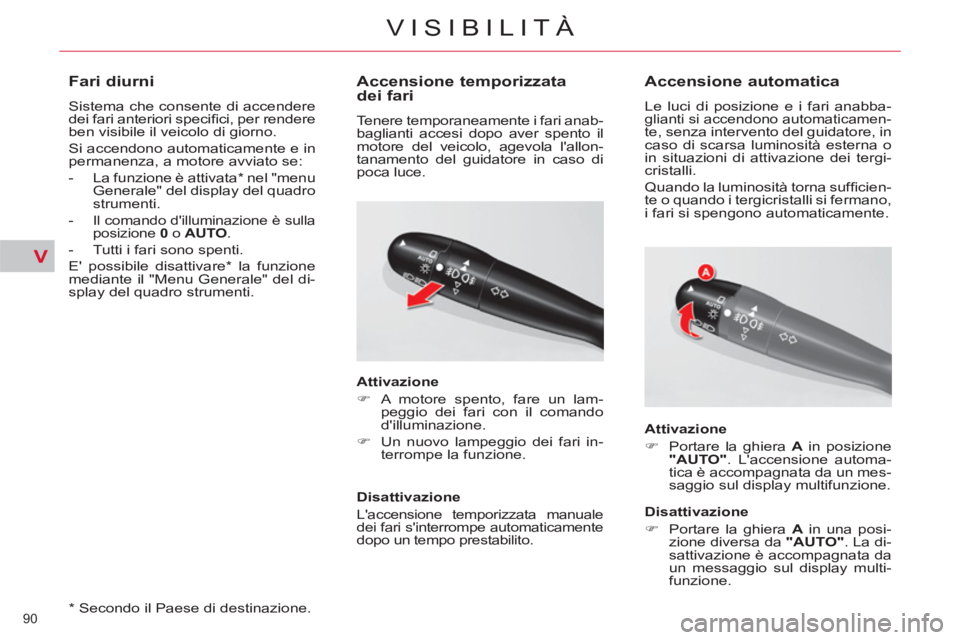

Fari diurni

Sistema che consente di accendere
dei fari anteriori specifi ci, per rendere
ben visibile il veicolo di giorno.
Si accendono automaticamente e in
permanenza, a motore avviato se:


-
La funzione è attivata* nel "menu
Generale" del display del quadro
strumenti.

-
Il comando d'illuminazione è sulla
posizione 0
o AUTO
.


- Tutti i fari sono spenti.
E' possibile disattivare * la funzione
mediante il "Menu Generale" del di-
splay del quadro strumenti.






Accensione temporizzata
dei fari
Tenere temporaneamente i fari anab-
baglianti accesi dopo aver spento il
motore del veicolo, agevola l'allon-
tanamento del guidatore in caso di
poca luce.

Attivazione


)
A motore spento, fare un lam-
peggio dei fari con il comando
d'illuminazione.

)
Un nuovo lampeggio dei fari in-
terrompe la funzione.


Disattivazione

L'accensione temporizzata manuale
dei fari s'interrompe automaticamente
dopo un tempo prestabilito.














Accensione automatica

Le luci di posizione e i fari anabba-glianti si accendono automaticamen-te, senza intervento del guidatore, in
caso di scarsa luminosità esterna o
in situazioni di attivazione dei tergi-
cristalli.
Quando la luminosità torna suffi cien-
te o quando i tergicristalli si fermano,
i fari si spengono automaticamente.

Attivazione


)
Portare la ghiera A
in posizione
"AUTO"
. L'accensione automa-
tica è accompagnata da un mes-
saggio sul display multifunzione.


Disattivazione


)
Portare la ghiera A
in una posi-
zione diversa da "AUTO"
. La di-
sattivazione è accompagnata da
un messaggio sul display multi-
funzione.

V

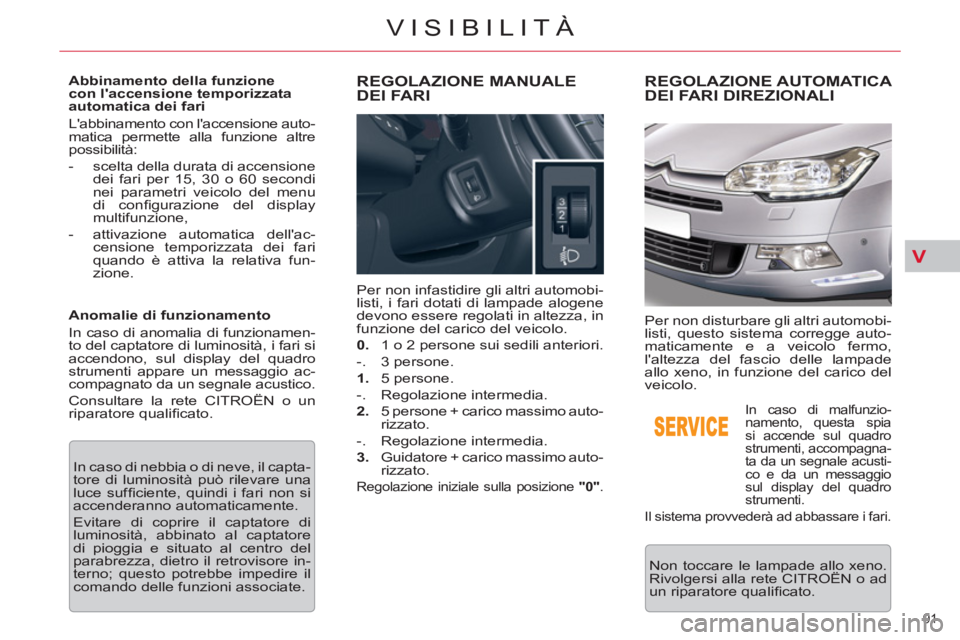

91
VISIBILITÀ

Abbinamento della funzione
con l'accensione temporizzata
automatica dei fari
L'abbinamento con l'accensione auto-
matica permette alla funzione altre
possibilità:


- scelta della durata di accensione
dei fari per 15, 30 o 60 secondi
nei parametri veicolo del menu
di confi gurazione del display
multifunzione,

- attivazione automatica dell'ac-
censione temporizzata dei fari
quando è attiva la relativa fun-
zione.


Anomalie di funzionamento
In caso di anomalia di funzionamen-
to del captatore di luminosità, i fari si
accendono, sul display del quadro
strumenti appare un messaggio ac-
compagnato da un segnale acustico.
Consultare la rete CITROËN o un
riparatore qualifi cato.
In caso di nebbia o di neve, il capta-
tore di luminosità può rilevare una
luce suffi ciente, quindi i fari non si
accenderanno automaticamente.
Evitare di coprire il captatore di
luminosità, abbinato al captatore
di pioggia e situato al centro del
parabrezza, dietro il retrovisore in-
terno; questo potrebbe impedire il
comando delle funzioni associate.







REGOLAZIONE MANUALE
DEI FARI
Per non infastidire gli altri automobi-
listi, i fari dotati di lampade alogene
devono essere regolati in altezza, in
funzione del carico del veicolo.

0.
1 o 2 persone sui sedili anteriori.

-.
3 persone.

1.
5 persone.

-.
Regolazione intermedia.

2.
5 persone + carico massimo auto-
rizzato.

-.
Regolazione intermedia.

3.
Guidatore + carico massimo auto-
rizzato.
Regolazione iniziale sulla posizione "0"
.












REGOLAZIONE AUTOMATICA
DEI FARI DIREZIONALI
Non toccare le lampade allo xeno.
Rivolgersi alla rete CITROËN o ad
un riparatore qualifi cato.


In caso di malfunzio-
namento, questa spia
si accende sul quadro
strumenti, accompagna-
ta da un segnale acusti-
co e da un messaggio
sul display del quadro
strumenti.
Il sistema provvederà ad abbassare i fari.

Per non disturbare gli altri automobi-
listi, questo sistema corregge auto-
maticamente e a veicolo fermo,
l'altezza del fascio delle lampade
allo xeno, in funzione del carico del
veicolo.

V
92
VISIBILITÀ

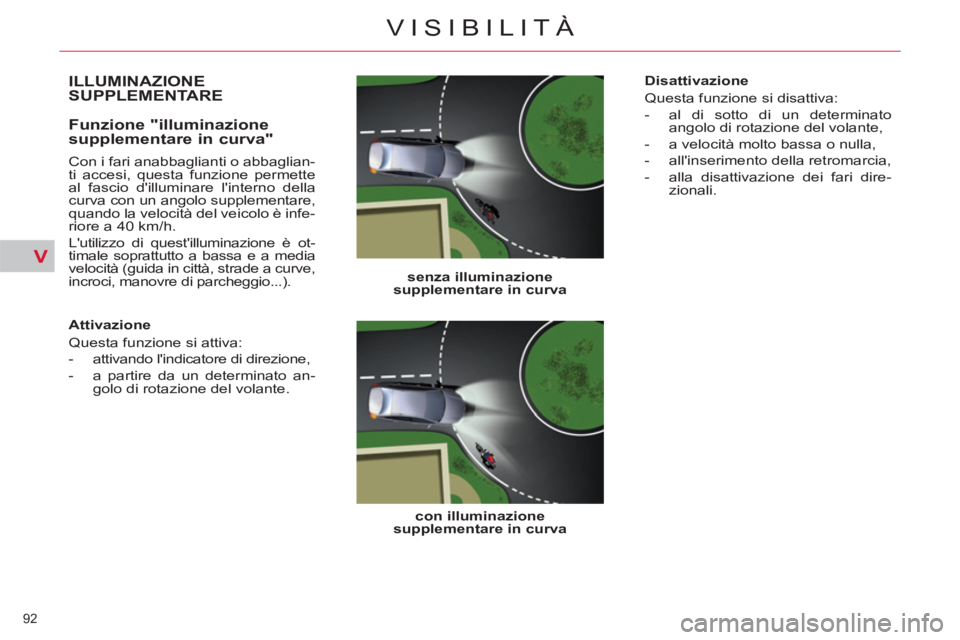

ILLUMINAZIONE
SUPPLEMENTARE

senza illuminazione
supplementare in curva


con illuminazione
supplementare in curva




Funzione "illuminazione
supplementare in curva"
Con i fari anabbaglianti o abbaglian-
ti accesi, questa funzione permette
al fascio d'illuminare l'interno della
curva con un angolo supplementare,
quando la velocità del veicolo è infe-
riore a 40 km/h.
L'utilizzo di quest'illuminazione è ot-
timale soprattutto a bassa e a media
velocità (guida in città, strade a curve,
incroci, manovre di parcheggio...).

Attivazione
Questa funzione si attiva:


- attivando l'indicatore di direzione,

- a partire da un determinato an-
golo di rotazione del volante.
Disattivazione
Questa funzione si disattiva:


- al di sotto di un determinato
angolo di rotazione del volante,

- a velocità molto bassa o nulla,

- all'inserimento della retromarcia,

- alla disattivazione dei fari dire-
zionali.

V
93
VISIBILITÀ

Programmazione
L'attivazione o la disattivazione del-
la funzione si effettuano dal "Menu
Generale" del display del quadro
strumenti.
Per l'attivazione o la disattivazio-
ne di questa funzione, selezionare
"Parametri veicolo\Illuminazioni\Fari direzionali".

Anomalia di funzionamento

In caso di malfunzionamento,
questa spia lampeggia sul
quadro strumenti, accompa-
gnata da un messaggio sul
display multifunzione.
Rivolgersi alla rete CITROËN o ad
un riparatore qualifi cato.
A velocità molto bassa o nulla, o
all'inserimento della retromarcia,
questa funzione non è attiva.
Lo stato della funzione resta me-
morizzato quando si disinserisce il
contatto.

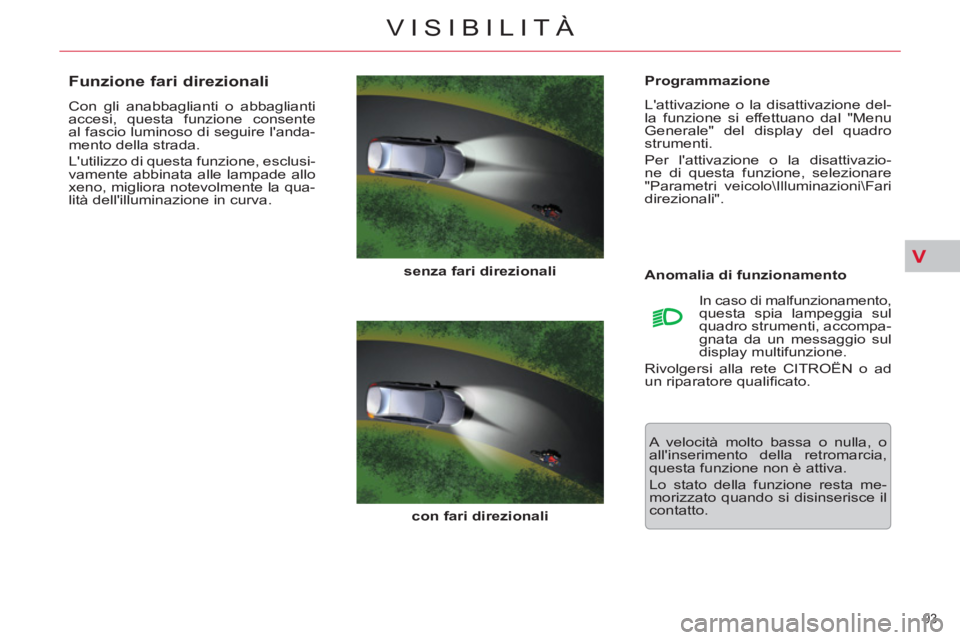

Funzione fari direzionali

Con gli anabbaglianti o abbaglianti
accesi, questa funzione consente
al fascio luminoso di seguire l'anda-
mento della strada.
L'utilizzo di questa funzione, esclusi-
vamente abbinata alle lampade allo
xeno, migliora notevolmente la qua-
lità dell'illuminazione in curva.

con fari direzionali

senza fari direzionali

V
94
VISIBILITÀ

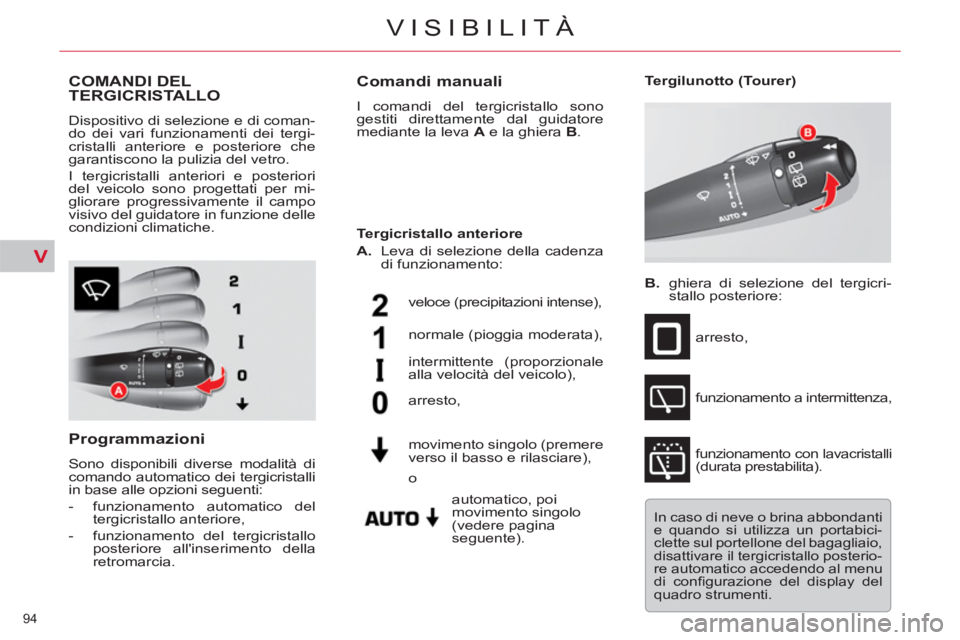

COMANDI DEL
TERGICRISTALLO
Dispositivo di selezione e di coman-
do dei vari funzionamenti dei tergi-
cristalli anteriore e posteriore che
garantiscono la pulizia del vetro.
I tergicristalli anteriori e posteriori
del veicolo sono progettati per mi-
gliorare progressivamente il campo
visivo del guidatore in funzione delle
condizioni climatiche.

Programmazioni

Sono disponibili diverse modalità di
comando automatico dei tergicristalli
in base alle opzioni seguenti:


- funzionamento automatico del
tergicristallo anteriore,

- funzionamento del tergicristallo
posteriore all'inserimento della
retromarcia.



Comandi manuali

I comandi del tergicristallo sono
gestiti direttamente dal guidatore
mediante la leva A
e la ghiera B
.












Tergilunotto (Tourer)

B.
ghiera di selezione del tergicri-
stallo posteriore:
arresto,

funzionamento a intermittenza,
funzionamento con lavacristalli
(durata prestabilita).

veloce (precipitazioni intense),

normale (pioggia moderata),
intermittente (proporzionale
alla velocità del veicolo),
automatico, poi
movimento singolo
(vedere pagina
seguente). arresto,

movimento singolo (premere
verso il basso e rilasciare),
Tergicristallo anteriore

A.
Leva di selezione della cadenza
di funzionamento:





o

In caso di neve o brina abbondanti
e quando si utilizza un portabici-
clette sul portellone del bagagliaio,
disattivare il tergicristallo posterio-
re automatico accedendo al menu
di confi gurazione del display del
quadro strumenti.

V

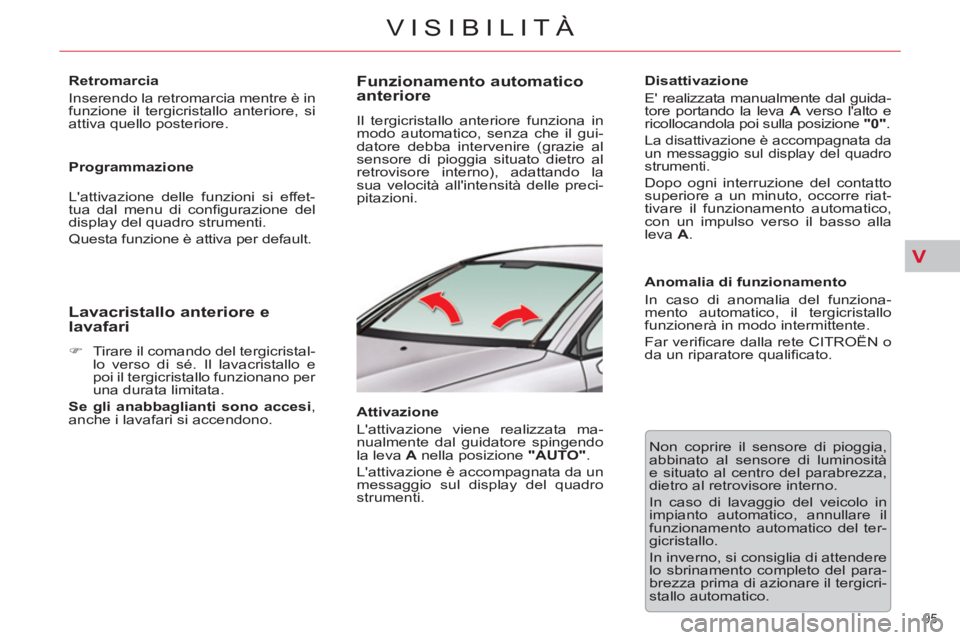

95
VISIBILITÀ

Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, si
attiva quello posteriore.

Programmazione
L'attivazione delle funzioni si effet-
tua dal menu di confi gurazione del
display del quadro strumenti.
Questa funzione è attiva per default.











Lavacristallo anteriore e
lavafari


)
Tirare il comando del tergicristal-
lo verso di sé. Il lavacristallo e
poi il tergicristallo funzionano per
una durata limitata.

Se gli anabbaglianti sono accesi
,
anche i lavafari si accendono.













Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona in
modo automatico, senza che il gui-
datore debba intervenire (grazie al
sensore di pioggia situato dietro al
retrovisore interno), adattando la
sua velocità all'intensità delle preci-
pitazioni.

Attivazione
L'attivazione viene realizzata ma-
nualmente dal guidatore spingendo
la leva A
nella posizione "AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display del quadro
strumenti.
Disattivazione
E' realizzata manualmente dal guida-
tore portando la leva A
verso l'alto e
ricollocandola poi sulla posizione "0"
.

La disattivazione è accompagnata da
un messaggio sul display del quadro
strumenti.
Dopo ogni interruzione del contatto
superiore a un minuto, occorre riat-
tivare il funzionamento automatico,
con un impulso verso il basso alla
leva A
.

Anomalia di funzionamento
In caso di anomalia del funziona-
mento automatico, il tergicristallo
funzionerà in modo intermittente.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
impianto automatico, annullare il
funzionamento automatico del ter-
gicristallo.
In inverno, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico.

V
96
VISIBILITÀ

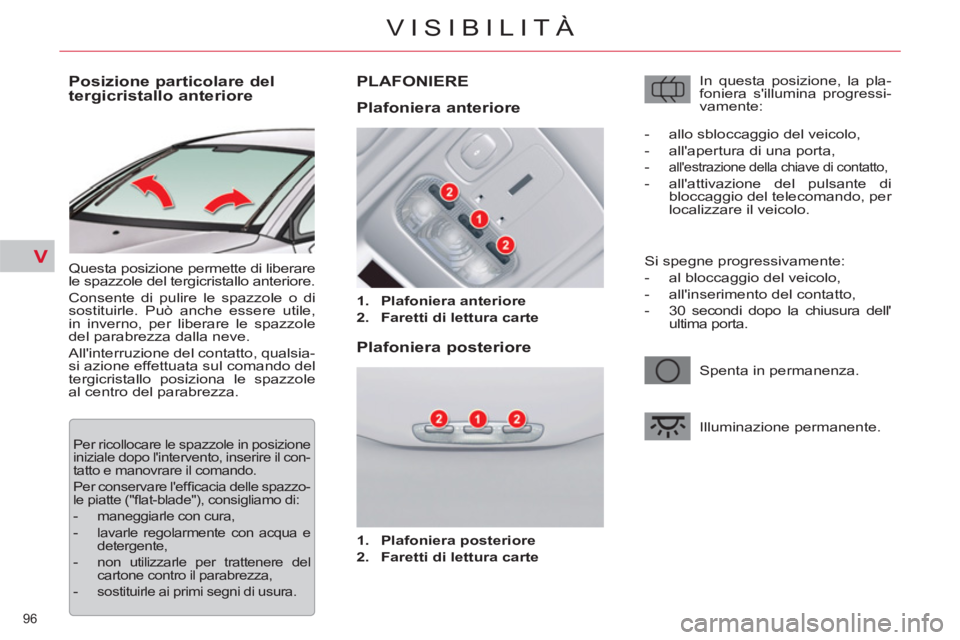

Posizione particolare del
tergicristallo anteriore
Questa posizione permette di liberare
le spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di
sostituirle. Può anche essere utile,
in inverno, per liberare le spazzole
del parabrezza dalla neve.
All'interruzione del contatto, qualsia-
si azione effettuata sul comando del
tergicristallo posiziona le spazzole
al centro del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Per conservare l'effi cacia delle spazzo-
le piatte ("fl at-blade"), consigliamo di:



- maneggiarle con cura,


- lavarle regolarmente con acqua e
detergente,

- non utilizzarle per trattenere del
cartone contro il parabrezza,

-
sostituirle ai primi segni di usura.
















PLAFONIERE



1.
Plafoniera anteriore


2.
Faretti di lettura carte




Plafoniera anteriore

Plafoniera posteriore



1.
Plafoniera posteriore


2.
Faretti di lettura carte

In questa posizione, la pla-
foniera s'illumina progressi-
vamente:
Spenta in permanenza.
Illuminazione permanente.

- allo sbloccaggio del veicolo,

- all'apertura di una porta,

-
all'estrazione della chiave di contatto,


- all'attivazione del pulsante di
bloccaggio del telecomando, per
localizzare il veicolo.
Si spegne progressivamente:


- al bloccaggio del veicolo,

- all'inserimento del contatto,

- 30 secondi dopo la chiusura dell'
ultima porta.

V
97
VISIBILITÀ

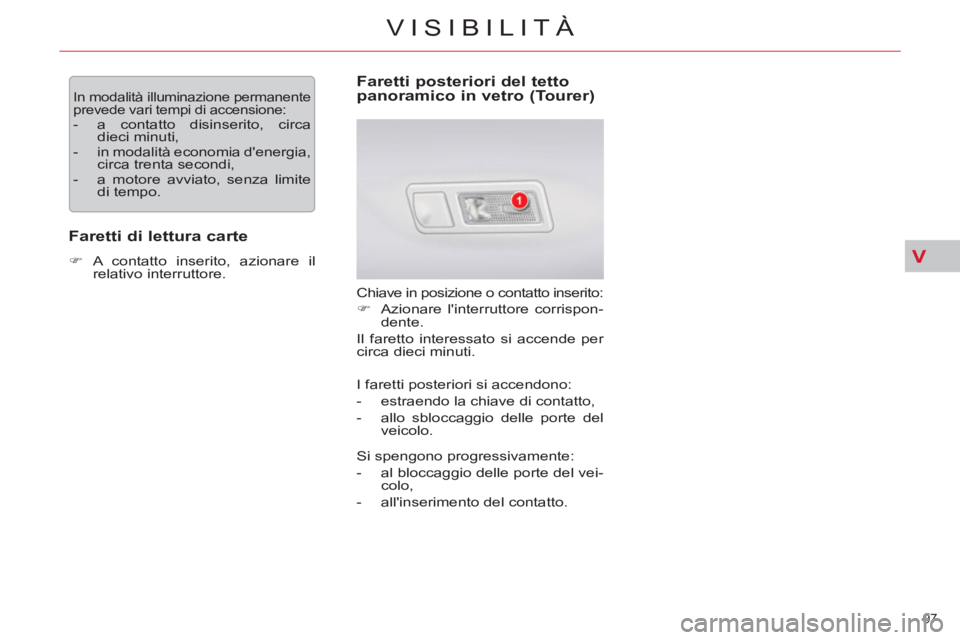

In modalità illuminazione permanente
prevede vari tempi di accensione:


- a contatto disinserito, circa
dieci minuti,

-
in modalità economia d'energia,
circa trenta secondi,

- a motore avviato, senza limite
di tempo.



Faretti di lettura carte



)
A contatto inserito, azionare il
relativo interruttore.



Faretti posteriori del tetto
panoramico in vetro (Tourer)
Chiave in posizione o contatto inserito:


)
Azionare l'interruttore corrispon-
dente.
Il faretto interessato si accende per
circa dieci minuti.
I faretti posteriori si accendono:


- estraendo la chiave di contatto,

- allo sbloccaggio delle porte del
veicolo.
Si spengono progressivamente:


- al bloccaggio delle porte del vei-
colo,

- all'inserimento del contatto.

V
98
VISIBILITÀ

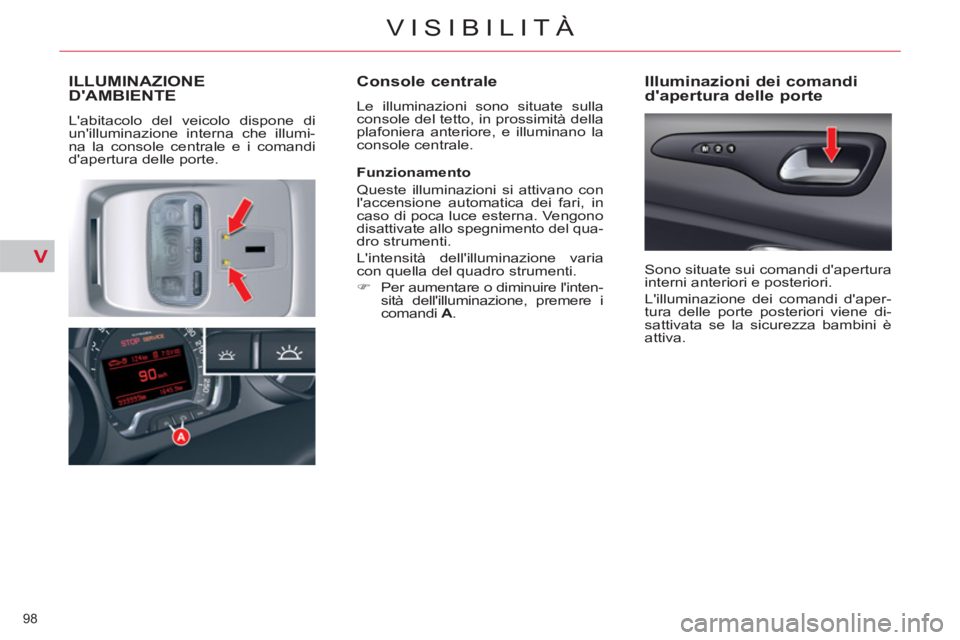

ILLUMINAZIONE
D'AMBIENTE
L'abitacolo del veicolo dispone di
un'illuminazione interna che illumi-
na la console centrale e i comandi
d'apertura delle porte.

Console centrale

Le illuminazioni sono situate sulla
console del tetto, in prossimità della
plafoniera anteriore, e illuminano la
console centrale.

Illuminazioni dei comandi
d'apertura delle porte

Funzionamento
Queste illuminazioni si attivano con
l'accensione automatica dei fari, in
caso di poca luce esterna. Vengono
disattivate allo spegnimento del qua-dro strumenti.
L'intensità dell'illuminazione varia
con quella del quadro strumenti.


)
Per aumentare o diminuire l'inten-
sità dell'illuminazione, premere i
comandi A
.

Sono situate sui comandi d'apertura
interni anteriori e posteriori.
L'illuminazione dei comandi d'aper-
tura delle porte posteriori viene di-
sattivata se la sicurezza bambini è
attiva.
