Page 61 of 340
III
59
KOMFOR

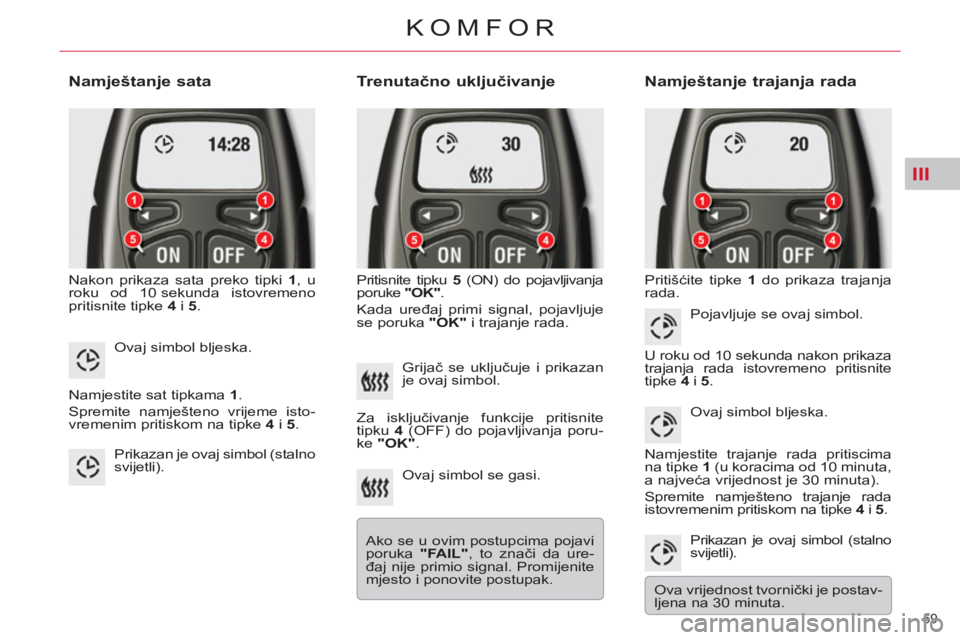

Namještanje sata
Nakon prikaza sata preko tipki 1
, u
roku od 10 sekunda istovremeno
pritisnite tipke 4
i 5
.
Trenutačno uključivanje
Pritisnite tipku 5
(ON) do pojavljivanja
poruke "OK"
.
Kada uređaj primi signal, pojavljuje
se poruka "OK"
i trajanje rada. Pritišćite tipke 1
do prikaza trajanja
rada.
Ovaj simbol bljeska.
Namjestite sat tipkama 1
.
Spremite namješteno vrijeme isto-
vremenim pritiskom na tipke 4
i 5
.
Prikazan je ovaj simbol (stalno
svijetli). Grijač se uključuje i prikazan
je ovaj simbol.
Za isključivanje funkcije pritisnite
tipku 4
(OFF) do pojavljivanja poru-
ke "OK"
.
Ovaj simbol se gasi.
Ako se u ovim postupcima pojavi
poruka "FAIL"
, to znači da ure-
đaj nije primio signal. Promijenite
mjesto i ponovite postupak.
Namještanje trajanja rada
Pojavljuje se ovaj simbol.
U roku od 10 sekunda nakon prikaza
trajanja rada istovremeno pritisnite
tipke 4
i 5
.
Ovaj simbol bljeska.
Namjestite trajanje rada pritiscima
na tipke 1
(u koracima od 10 minuta,
a najveća vrijednost je 30 minuta).
Spremite namješteno trajanje rada
istovremenim pritiskom na tipke 4
i 5
.
Prikazan je ovaj simbol (stalno
svijetli).
Ova vrijednost tvornički je postav-
ljena na 30 minuta.
Page 62 of 340
III
60
KOMFOR

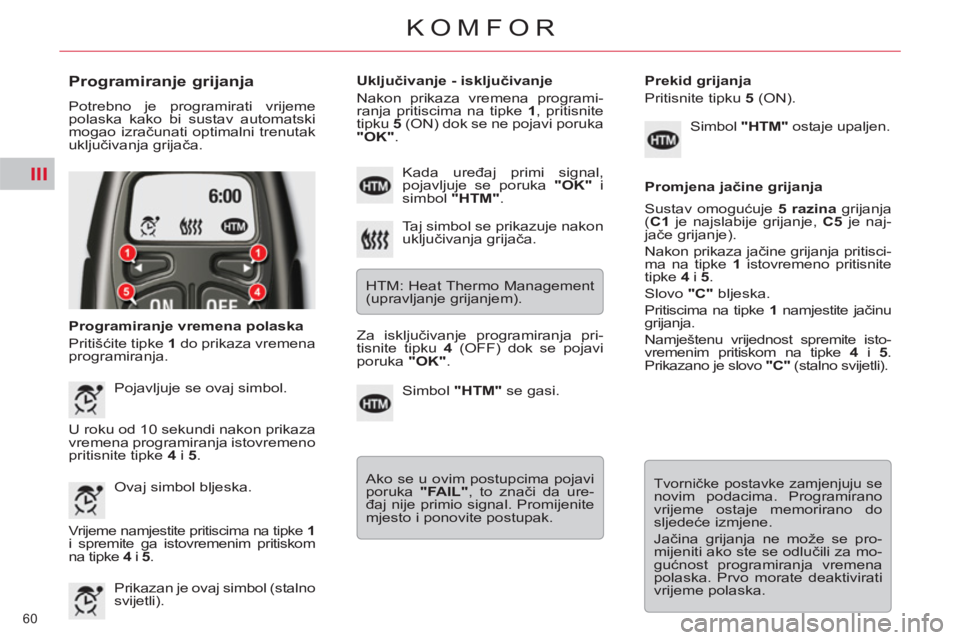

Programiranje grijanja
Potrebno je programirati vrijeme
polaska kako bi sustav automatski
mogao izračunati optimalni trenutak
uključivanja grijača.
Programiranje vremena polaska
Pritišćite tipke 1
do prikaza vremena
programiranja.
Uključivanje - isključivanje
Nakon prikaza vremena programi-
ranja pritiscima na tipke 1
, pritisnite
tipku 5
(ON) dok se ne pojavi poruka
"OK"
.
Pojavljuje se ovaj simbol.
U roku od 10 sekundi nakon prikaza
vremena programiranja istovremeno
pritisnite tipke 4
i 5
.
Ovaj simbol bljeska.
Vrijeme namjestite pritiscima na tipke 1
i spremite ga istovremenim pritiskom
na tipke 4
i 5
.
Prikazan je ovaj simbol (stalno
svijetli). Taj simbol se prikazuje nakon
uključivanja grijača.
HTM: Heat Thermo Management
(upravljanje grijanjem). Kada uređaj primi signal,
pojavljuje se poruka "OK"
i
simbol "HTM"
.
Za isključivanje programiranja pri-
tisnite tipku 4
(OFF) dok se pojavi
poruka "OK"
.
Simbol "HTM"
se gasi.
Ako se u ovim postupcima pojavi
poruka "FAIL"
, to znači da ure-
đaj nije primio signal. Promijenite
mjesto i ponovite postupak.
Prekid grijanja
Pritisnite tipku 5
(ON).
Simbol "HTM"
ostaje upaljen.
Promjena jačine grijanja
Sustav omogućuje 5 razina
grijanja
( C1
je najslabije grijanje, C5
je naj-
jače grijanje).
Nakon prikaza jačine grijanja pritisci-
ma na tipke 1
istovremeno pritisnite
tipke 4
i 5
.
Slovo "C"
bljeska.
Pritiscima na tipke 1
namjestite jačinu
grijanja.
Namještenu vrijednost spremite isto-
vremenim pritiskom na tipke 4
i 5
.
Prikazano je slovo "C"
(stalno svijetli).
Tvorničke postavke zamjenjuju se novim podacima. Programirano
vrijeme ostaje memorirano do
sljedeće izmjene.
Jačina grijanja ne može se pro-
mijeniti ako ste se odlučili za mo-
gućnost programiranja vremena
polaska. Prvo morate deaktivirati
vrijeme polaska.
Page 63 of 340
III
!
61
KOMFOR

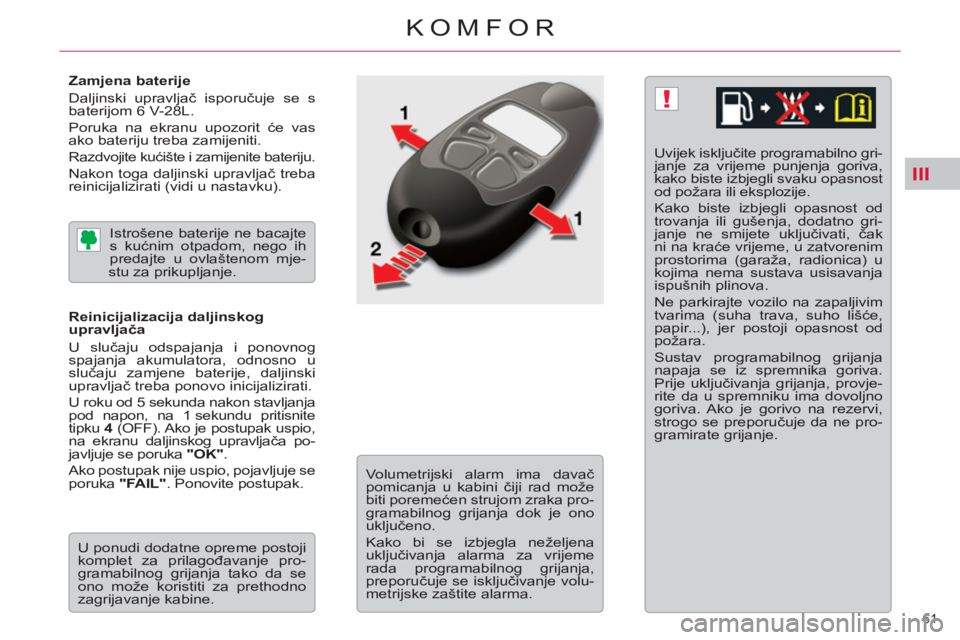

Zamjena baterije
Daljinski upravljač isporučuje se s
baterijom 6 V-28L.
Poruka na ekranu upozorit će vas
ako bateriju treba zamijeniti.
Razdvojite kućište i zamijenite bateriju.
Nakon toga daljinski upravljač treba
reinicijalizirati (vidi u nastavku).
Uvijek isključite programabilno gri-
janje za vrijeme punjenja goriva,
kako biste izbjegli svaku opasnost
od požara ili eksplozije.
Kako biste izbjegli opasnost od
trovanja ili gušenja, dodatno gri-
janje ne smijete uključivati, čak
ni na kraće vrijeme, u zatvorenim
prostorima (garaža, radionica) u
kojima nema sustava usisavanja
ispušnih plinova.
Ne parkirajte vozilo na zapaljivim
tvarima (suha trava, suho lišće,
papir...), jer postoji opasnost od
požara.
Sustav programabilnog grijanja
napaja se iz spremnika goriva.
Prije uključivanja grijanja, provje-
rite da u spremniku ima dovoljno
goriva. Ako je gorivo na rezervi,
strogo se preporučuje da ne pro-
gramirate grijanje.
Istrošene baterije ne bacajte
s kućnim otpadom, nego ih
predajte u ovlaštenom mje-
stu za prikupljanje.
Reinicijalizacija daljinskog
upravljača
U slučaju odspajanja i ponovnog
spajanja akumulatora, odnosno u
slučaju zamjene baterije, daljinski
upravljač treba ponovo inicijalizirati.
U roku od 5 sekunda nakon stavljanja
pod napon, na 1 sekundu pritisnite
tipku 4
(OFF). Ako je postupak uspio,
na ekranu daljinskog upravljača po-
javljuje se poruka "OK"
.
Ako postupak nije uspio, pojavljuje se
poruka "FAIL"
. Ponovite postupak.
U ponudi dodatne opreme postoji
komplet za prilagođavanje pro-
gramabilnog grijanja tako da se
ono može koristiti za prethodno
zagrijavanje kabine.
Volumetrijski alarm ima davač
pomicanja u kabini čiji rad može
biti poremećen strujom zraka pro-
gramabilnog grijanja dok je ono
uključeno.
Kako bi se izbjegla neželjena
uključivanja alarma za vrijeme
rada programabilnog grijanja,
preporučuje se isključivanje volu-
metrijske zaštite alarma.
Page 64 of 340
III
62
KOMFOR

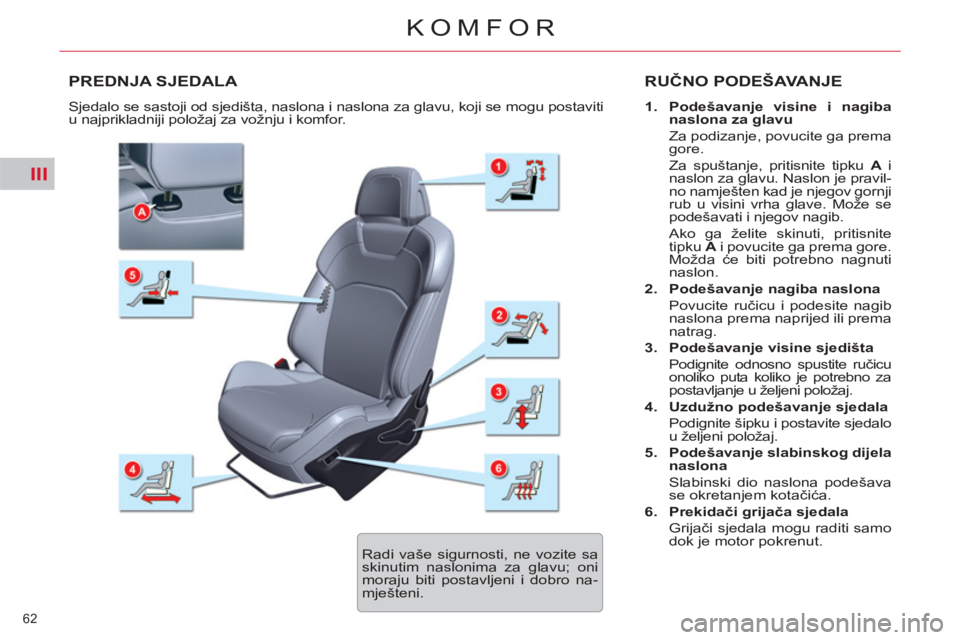

PREDNJA SJEDALA RUČNO PODEŠAVANJE
1.
Podešavanje visine i nagiba
naslona za glavu
Za podizanje, povucite ga prema
gore.
Za spuštanje, pritisnite tipku A
i
naslon za glavu. Naslon je pravil-
no namješten kad je njegov gornji
rub u visini vrha glave. Može se
podešavati i njegov nagib.
Ako ga želite skinuti, pritisnite
tipku A
i povucite ga prema gore.
Možda će biti potrebno nagnuti
naslon.
2.
Podešavanje nagiba naslona
Povucite ručicu i podesite nagib
naslona prema naprijed ili prema
natrag.
3.
Podešavanje visine sjedišta
Podignite odnosno spustite ručicu
onoliko puta koliko je potrebno za
postavljanje u željeni položaj.
4.
Uzdužno podešavanje sjedala
Podignite šipku i postavite sjedalo
u željeni položaj.
5.
Podešavanje slabinskog dijela
naslona
Slabinski dio naslona podešava
se okretanjem kotačića.
6.
Prekidači grijača sjedala
Grijači sjedala mogu raditi samo
dok je motor pokrenut. Sjedalo se sastoji od sjedišta, naslona i naslona za glavu, koji se mogu postaviti
u najprikladniji položaj za vožnju i komfor.
Radi vaše sigurnosti, ne vozite sa
skinutim naslonima za glavu; oni
moraju biti postavljeni i dobro na-
mješteni.
Page 65 of 340
III
63
KOMFOR

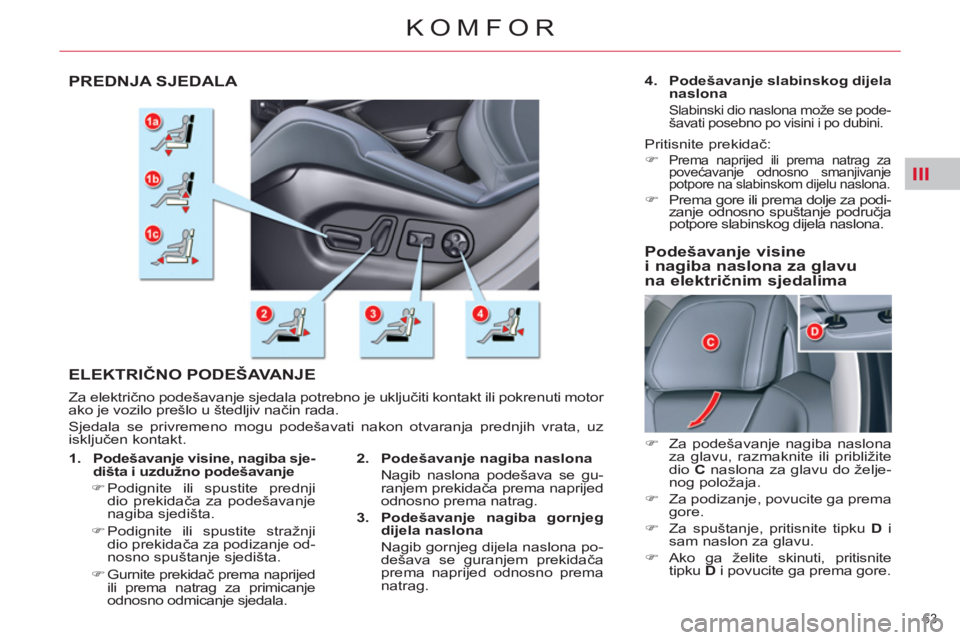

PREDNJA SJEDALA
ELEKTRIČNO PODEŠAVANJE
Za električno podešavanje sjedala potrebno je uključiti kontakt ili pokrenuti motor
ako je vozilo prešlo u štedljiv način rada.
Sjedala se privremeno mogu podešavati nakon otvaranja prednjih vrata, uz
isključen kontakt.
2.
Podešavanje nagiba naslona
Nagib naslona podešava se gu-
ranjem prekidača prema naprijed
odnosno prema natrag.
3.
Podešavanje nagiba gornjeg
dijela naslona
Nagib gornjeg dijela naslona po-
dešava se guranjem prekidača
prema naprijed odnosno prema
natrag.
1.
Podešavanje visine, nagiba sje-
dišta i uzdužno podešavanje
)
Podignite ili spustite prednji
dio prekidača za podešavanje
nagiba sjedišta.
)
Podignite ili spustite stražnji
dio prekidača za podizanje od-
nosno spuštanje sjedišta.
)
Gurnite prekidač prema naprijed
ili prema natrag za primicanje
odnosno odmicanje sjedala.
4.
Podešavanje slabinskog dijela
naslona
Slabinski dio naslona može se pode-
šavati posebno po visini i po dubini.
Pritisnite prekidač:
)
Prema naprijed ili prema natrag za
povećavanje odnosno smanjivanje
potpore na slabinskom dijelu naslona.
)
Prema gore ili prema dolje za podi-
zanje odnosno spuštanje područja
potpore slabinskog dijela naslona.
Podešavanje visine
i nagiba naslona za glavu
na električnim sjedalima
)
Za podešavanje nagiba naslona
za glavu, razmaknite ili približite
dio C
naslona za glavu do želje-
nog položaja.
)
Za podizanje, povucite ga prema
gore.
)
Za spuštanje, pritisnite tipku D
i
sam naslon za glavu.
)
Ako ga želite skinuti, pritisnite
tipku D
i povucite ga prema gore.

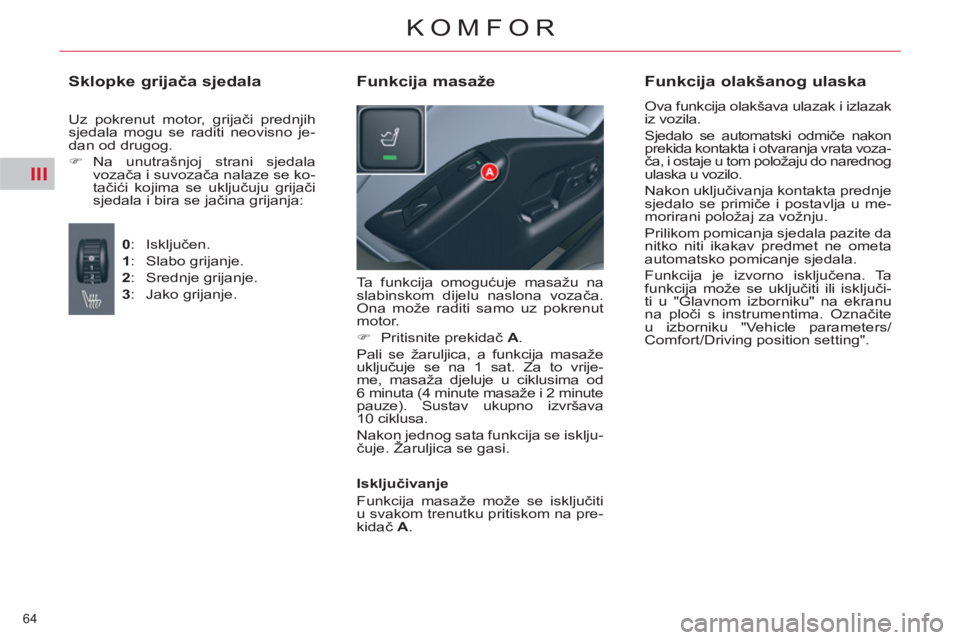

Page 66 of 340
III
64
KOMFOR
Ta funkcija omogućuje masažu na
slabinskom dijelu naslona vozača.
Ona može raditi samo uz pokrenut
motor.
)
Pritisnite prekidač A
.
Pali se žaruljica, a funkcija masaže
uključuje se na 1 sat. Za to vrije-
me, masaža djeluje u ciklusima od
6 minuta (4 minute masaže i 2 minute
pauze). Sustav ukupno izvršava
10 ciklusa.
Nakon jednog sata funkcija se isklju-
čuje. Žaruljica se gasi.
Funkcija masaže
Funkcija olakšanog ulaska
Ova funkcija olakšava ulazak i izlazak
iz vozila.
Sjedalo se automatski odmiče nakon
prekida kontakta i otvaranja vrata voza-
ča, i ostaje u tom položaju do narednog
ulaska u vozilo.
Nakon uključivanja kontakta prednje
sjedalo se primiče i postavlja u me-
morirani položaj za vožnju.
Prilikom pomicanja sjedala pazite da
nitko niti ikakav predmet ne ometa
automatsko pomicanje sjedala.
Funkcija je izvorno isključena. Ta
funkcija može se uključiti ili isključi-
ti u "Glavnom izborniku" na ekranu
na ploči s instrumentima. Označite
u izborniku "Vehicle parameters/
Comfort/Driving position setting".
Isključivanje
Funkcija masaže može se isključiti
u svakom trenutku pritiskom na pre-
kidač A
.
Sklopke grijača sjedala
Uz pokrenut motor, grijači prednjih
sjedala mogu se raditi neovisno je-
dan od drugog.
)
Na unutrašnjoj strani sjedala
vozača i suvozača nalaze se ko-
tačići kojima se uključuju grijači
sjedala i bira se jačina grijanja:
0
: Isključen.
1
: Slabo grijanje.
2
: Srednje grijanje.
3
: Jako grijanje.
Page 67 of 340
III
65
KOMFOR

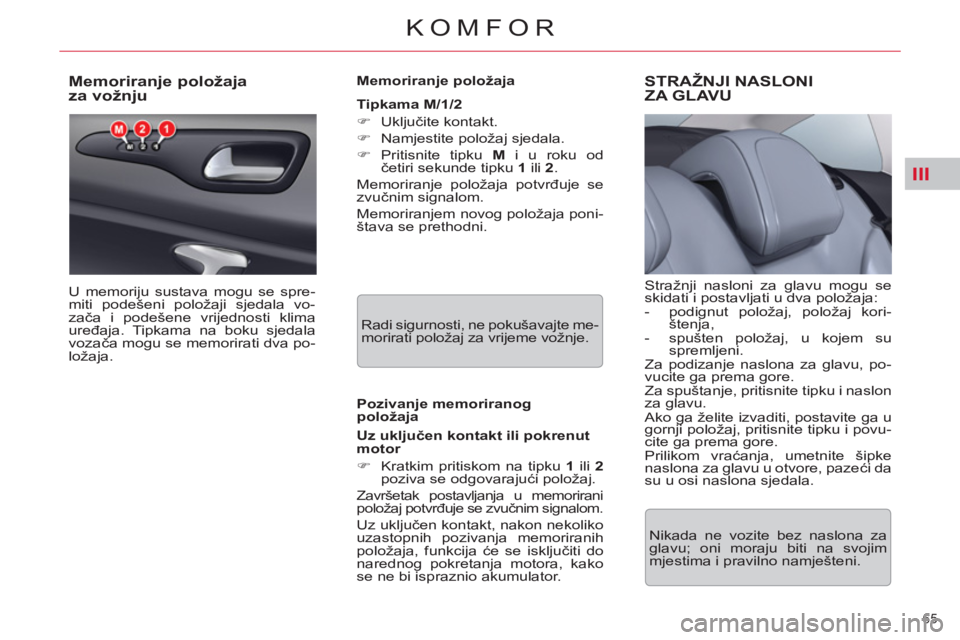

Memoriranje položaja
za vožnju
U memoriju sustava mogu se spre-
miti podešeni položaji sjedala vo-
zača i podešene vrijednosti klima
uređaja. Tipkama na boku sjedala
vozača mogu se memorirati dva po-
ložaja.
Memoriranje položaja
Tipkama M/1/2
)
Uključite kontakt.
)
Namjestite položaj sjedala.
)
Pritisnite tipku M
i u roku od
četiri sekunde tipku 1
ili 2
.
Memoriranje položaja potvrđuje se
zvučnim signalom.
Memoriranjem novog položaja poni-
štava se prethodni.
Pozivanje memoriranog
položaja
Uz uključen kontakt ili pokrenut
motor
)
Kratkim pritiskom na tipku 1
ili 2
poziva se odgovarajući položaj.
Završetak postavljanja u memorirani
položaj potvrđuje se zvučnim signalom.
Uz uključen kontakt, nakon nekoliko
uzastopnih pozivanja memoriranih
položaja, funkcija će se isključiti do
narednog pokretanja motora, kako
se ne bi ispraznio akumulator.
Radi sigurnosti, ne pokušavajte me-
morirati položaj za vrijeme vožnje.
STRAŽNJI NASLONI
ZA GLAVU
Stražnji nasloni za glavu mogu se
skidati i postavljati u dva položaja:
- podignut položaj, položaj kori-
štenja,
- spušten položaj, u kojem su
spremljeni.
Za podizanje naslona za glavu, po-
vucite ga prema gore.
Za spuštanje, pritisnite tipku i naslon
za glavu.
Ako ga želite izvaditi, postavite ga u
gornji položaj, pritisnite tipku i povu-
cite ga prema gore.
Prilikom vraćanja, umetnite šipke
naslona za glavu u otvore, pazeći da
su u osi naslona sjedala.
Nikada ne vozite bez naslona za
glavu; oni moraju biti na svojim
mjestima i pravilno namješteni.
Page 68 of 340
III
66
KOMFOR

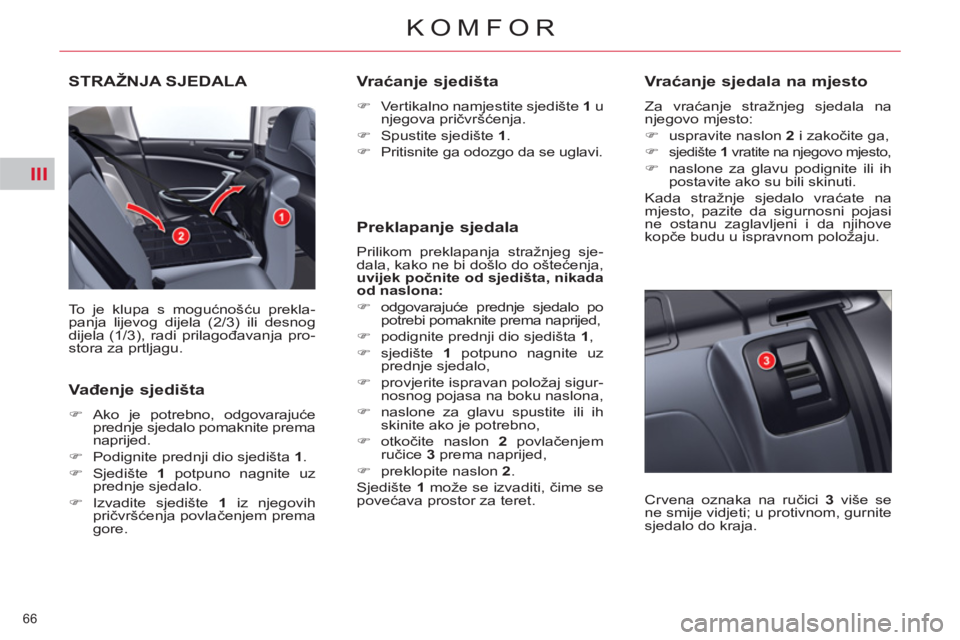

STRAŽNJA SJEDALA
To je klupa s mogućnošću prekla-
panja lijevog dijela (2/3) ili desnog
dijela (1/3), radi prilagođavanja pro-
stora za prtljagu.
Vađenje sjedišta
)
Ako je potrebno, odgovarajuće
prednje sjedalo pomaknite prema
naprijed.
)
Podignite prednji dio sjedišta 1
.
)
Sjedište 1
potpuno nagnite uz
prednje sjedalo.
)
Izvadite sjedište 1
iz njegovih
pričvršćenja povlačenjem prema
gore.
Vr aćanje sjedišta
)
Vertikalno namjestite sjedište 1
u
njegova pričvršćenja.
)
Spustite sjedište 1
.
)
Pritisnite ga odozgo da se uglavi.
Preklapanje sjedala
Prilikom preklapanja stražnjeg sje-
dala, kako ne bi došlo do oštećenja,
uvijek počnite od sjedišta, nikada
od naslona:
)
odgovarajuće prednje sjedalo po
potrebi pomaknite prema naprijed,
)
podignite prednji dio sjedišta 1
,
)
sjedište 1
potpuno nagnite uz
prednje sjedalo,
)
provjerite ispravan položaj sigur-
nosnog pojasa na boku naslona,
)
naslone za glavu spustite ili ih
skinite ako je potrebno,
)
otkočite naslon 2
povlačenjem
ručice 3
prema naprijed,
)
preklopite naslon 2
.
Sjedište 1
može se izvaditi, čime se
povećava prostor za teret.
Vr aćanje sjedala na mjesto
Za vraćanje stražnjeg sjedala na
njegovo mjesto:
)
uspravite naslon 2
i zakočite ga,
)
sjedište 1
vratite na njegovo mjesto,
)
naslone za glavu podignite ili ih
postavite ako su bili skinuti.
Kada stražnje sjedalo vraćate na
mjesto, pazite da sigurnosni pojasi
ne ostanu zaglavljeni i da njihove
kopče budu u ispravnom položaju.
Crvena oznaka na ručici 3
više se
ne smije vidjeti; u protivnom, gurnite
sjedalo do kraja.
Page 69 of 340
III
67
KOMFOR

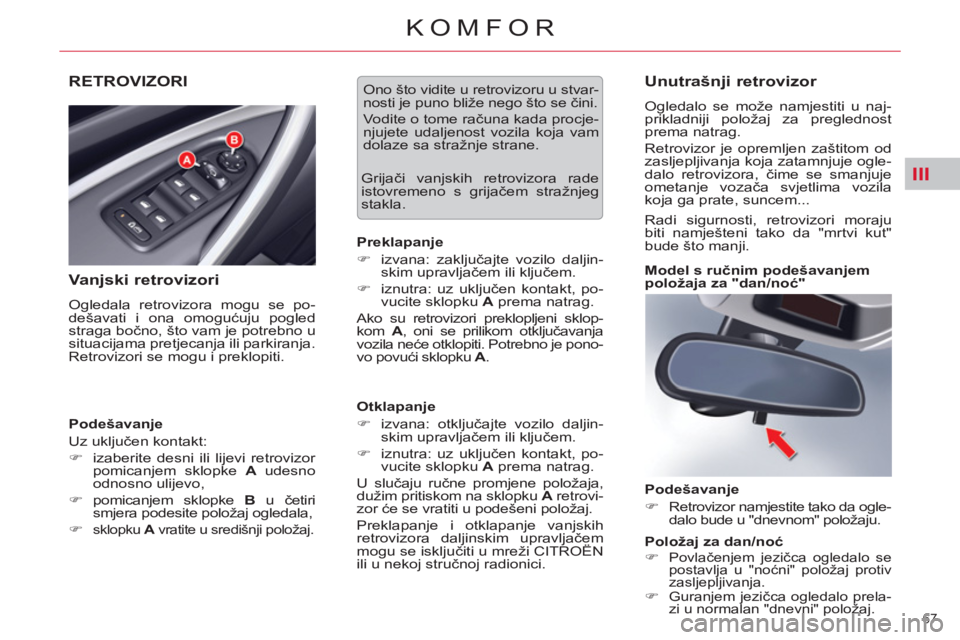

RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se po-
dešavati i ona omogućuju pogled
straga bočno, što vam je potrebno u
situacijama pretjecanja ili parkiranja.
Retrovizori se mogu i preklopiti.
Podešavanje
Uz uključen kontakt:
)
izaberite desni ili lijevi retrovizor
pomicanjem sklopke A
udesno
odnosno ulijevo,
)
pomicanjem sklopke B
u četiri
smjera podesite položaj ogledala,
)
sklopku A
vratite u središnji položaj.
Grijači vanjskih retrovizora rade
istovremeno s grijačem stražnjeg
stakla.
Preklapanje
)
izvana: zaključajte vozilo daljin-
skim upravljačem ili ključem.
)
iznutra: uz uključen kontakt, po-
vucite sklopku A
prema natrag.
Ako su retrovizori preklopljeni sklop-
kom A
, oni se prilikom otključavanja
vozila neće otklopiti. Potrebno je pono-
vo povući sklopku A
.
Otklapanje
)
izvana: otključajte vozilo daljin-
skim upravljačem ili ključem.
)
iznutra: uz uključen kontakt, po-
vucite sklopku A
prema natrag.
U slučaju ručne promjene položaja,
dužim pritiskom na sklopku A
retrovi-
zor će se vratiti u podešeni položaj.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem
mogu se isključiti u mreži CITROËN
ili u nekoj stručnoj radionici.
Ono što vidite u retrovizoru u stvar-
nosti je puno bliže nego što se čini.
Vodite o tome računa kada procje-
njujete udaljenost vozila koja vam
dolaze sa stražnje strane.
Unutrašnji retrovizor
Ogledalo se može namjestiti u naj-
prikladniji položaj za preglednost
prema natrag.
Retrovizor je opremljen zaštitom od
zasljepljivanja koja zatamnjuje ogle-
dalo retrovizora, čime se smanjuje
ometanje vozača svjetlima vozila
koja ga prate, suncem...
Model s ručnim podešavanjem
položaja za "dan/noć"
Podešavanje
)
Retrovizor namjestite tako da ogle-
dalo bude u "dnevnom" položaju.
Položaj za dan/noć
)
Povlačenjem jezičca ogledalo se
postavlja u "noćni" položaj protiv
zasljepljivanja.
)
Guranjem jezičca ogledalo prela-
zi u normalan "dnevni" položaj.
Radi sigurnosti, retrovizori moraju
biti namješteni tako da "mrtvi kut"
bude što manji.
Page 70 of 340
III
68
KOMFOR
Iz sigurnosnih razloga ovaj postu-
pak smijete obavljati samo kad je
vozilo zaustavljeno.

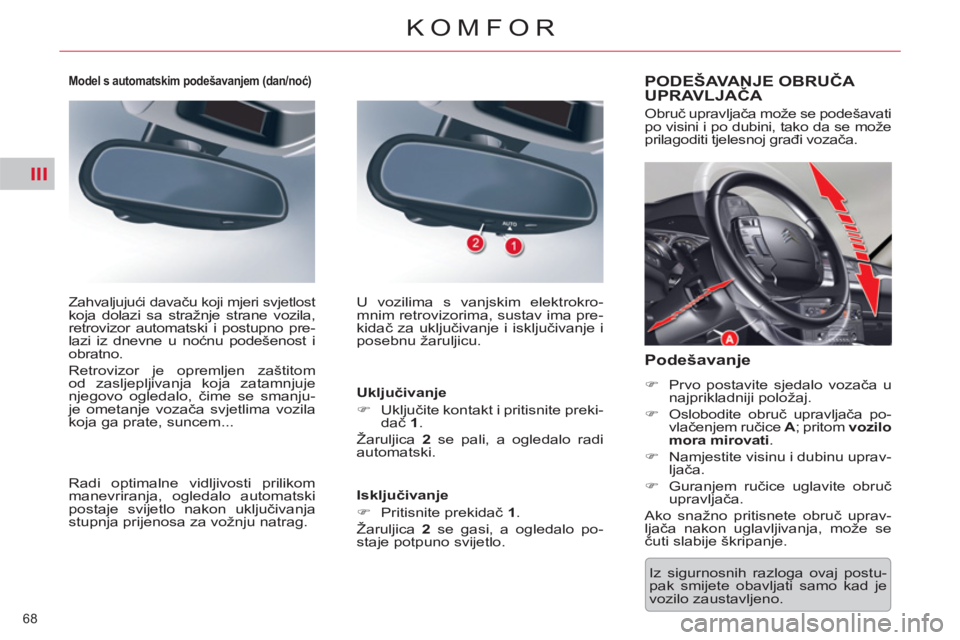

PODEŠAVANJE OBRUČA UPRAVLJAČA
Obruč upravljača može se podešavati
po visini i po dubini, tako da se može
prilagoditi tjelesnoj građi vozača.
Podešavanje
)
Prvo postavite sjedalo vozača u
najprikladniji položaj.
)
Oslobodite obruč upravljača po-
vlačenjem ručice A
; pritom vozilo
mora mirovati
.
)
Namjestite visinu i dubinu uprav-
ljača.
)
Guranjem ručice uglavite obruč
upravljača.
Ako snažno pritisnete obruč uprav-
ljača nakon uglavljivanja, može se
čuti slabije škripanje.
Model s automatskim podešavanjem (dan/noć)
Radi optimalne vidljivosti prilikom
manevriranja, ogledalo automatski
postaje svijetlo nakon uključivanja
stupnja prijenosa za vožnju natrag.
Zahvaljujući davaču koji mjeri svjetlost koja dolazi sa stražnje strane vozila,
retrovizor automatski i postupno pre-
lazi iz dnevne u noćnu podešenost i
obratno.
Retrovizor je opremljen zaštitom
od zasljepljivanja koja zatamnjuje
njegovo ogledalo, čime se smanju-
je ometanje vozača svjetlima vozila
koja ga prate, suncem... U vozilima s vanjskim elektrokro-
mnim retrovizorima, sustav ima pre-
kidač za uključivanje i isključivanje i
posebnu žaruljicu.
Uključivanje
)
Uključite kontakt i pritisnite preki-
dač 1
.
Žaruljica 2
se pali, a ogledalo radi
automatski.
Isključivanje
)
Pritisnite prekidač 1
.
Žaruljica 2
se gasi, a ogledalo po-
staje potpuno svijetlo.
