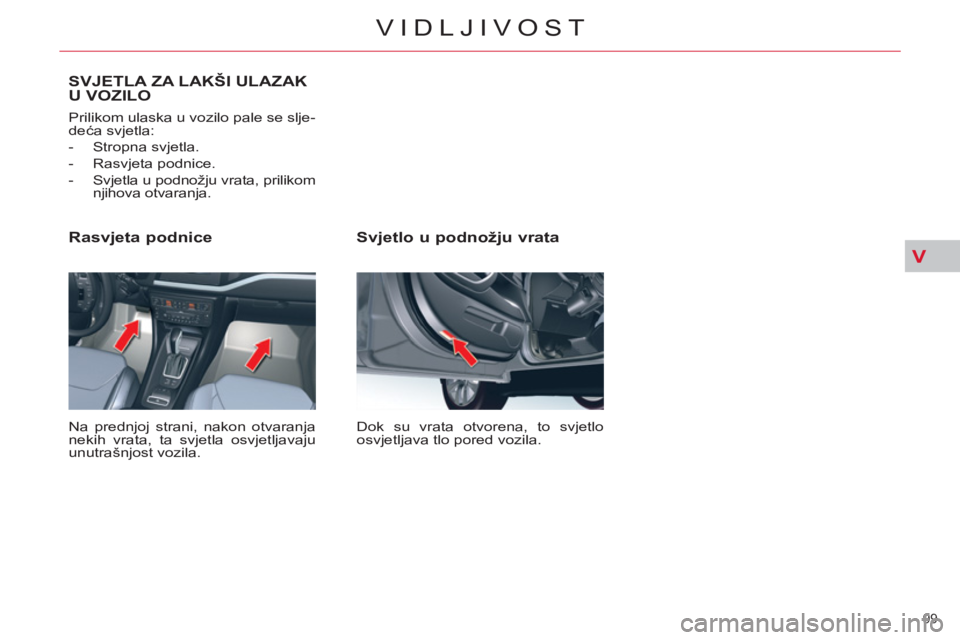

Page 101 of 340
V
99
VIDLJIVOST
Svjetlo u podnožju vrata
Dok su vrata otvorena, to svjetlo
osvjetljava tlo pored vozila.
Rasvjeta podnice
Na prednjoj strani, nakon otvaranja
nekih vrata, ta svjetla osvjetljavaju
unutrašnjost vozila.
Prilikom ulaska u vozilo pale se slje-
deća svjetla:
- Stropna svjetla.
- Rasvjeta podnice.
- Svjetla u podnožju vrata, prilikom
njihova otvaranja.
SVJETLA ZA LAKŠI ULAZAKU VOZILO

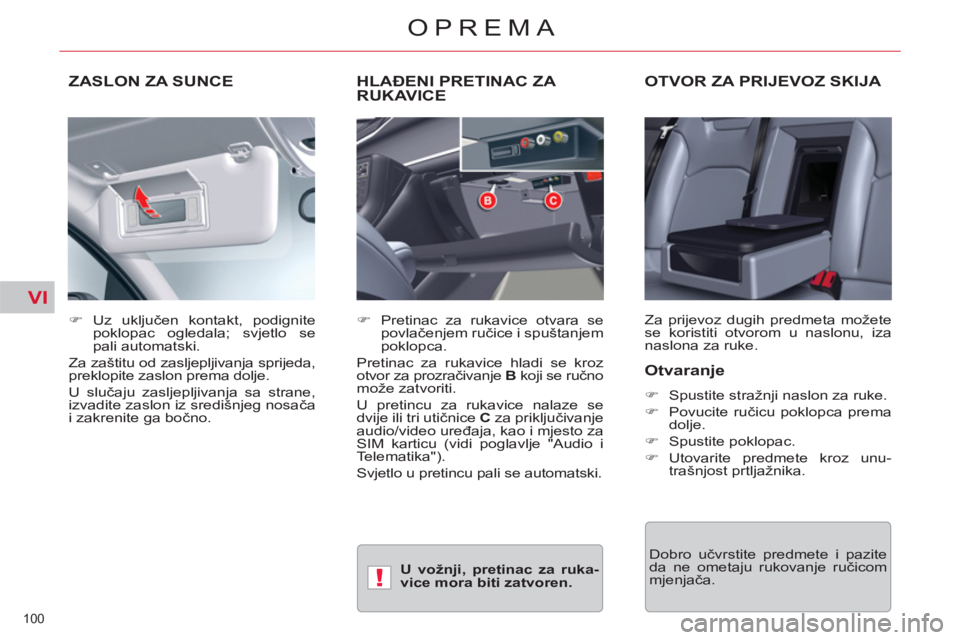

Page 102 of 340
VI
!
100
OPREMA
ZASLON ZA SUNCE OTVOR ZA PRIJEVOZ SKIJA
Za prijevoz dugih predmeta možete
se koristiti otvorom u naslonu, iza
naslona za ruke.
)
Uz uključen kontakt, podignite
poklopac ogledala; svjetlo se
pali automatski.
Za zaštitu od zasljepljivanja sprijeda,
preklopite zaslon prema dolje.
U slučaju zasljepljivanja sa strane,
izvadite zaslon iz središnjeg nosača
i zakrenite ga bočno.
HLAĐENI PRETINAC ZA RUKAVICE
)
Pretinac za rukavice otvara se
povlačenjem ručice i spuštanjem
poklopca.
Pretinac za rukavice hladi se kroz
otvor za prozračivanje B
koji se ručno
može zatvoriti.
U pretincu za rukavice nalaze se
dvije ili tri utičnice C
za priključivanje
audio/video uređaja, kao i mjesto za
SIM karticu (vidi poglavlje "Audio i
Telematika").
Svjetlo u pretincu pali se automatski.
Otvaranje
)
Spustite stražnji naslon za ruke.
)
Povucite ručicu poklopca prema
dolje.
)
Spustite poklopac.
)
Utovarite predmete kroz unu-
trašnjost prtljažnika.
Dobro učvrstite predmete i pazite
da ne ometaju rukovanje ručicom
mjenjača.
U vožnji, pretinac za ruka-
vice mora biti zatvoren.

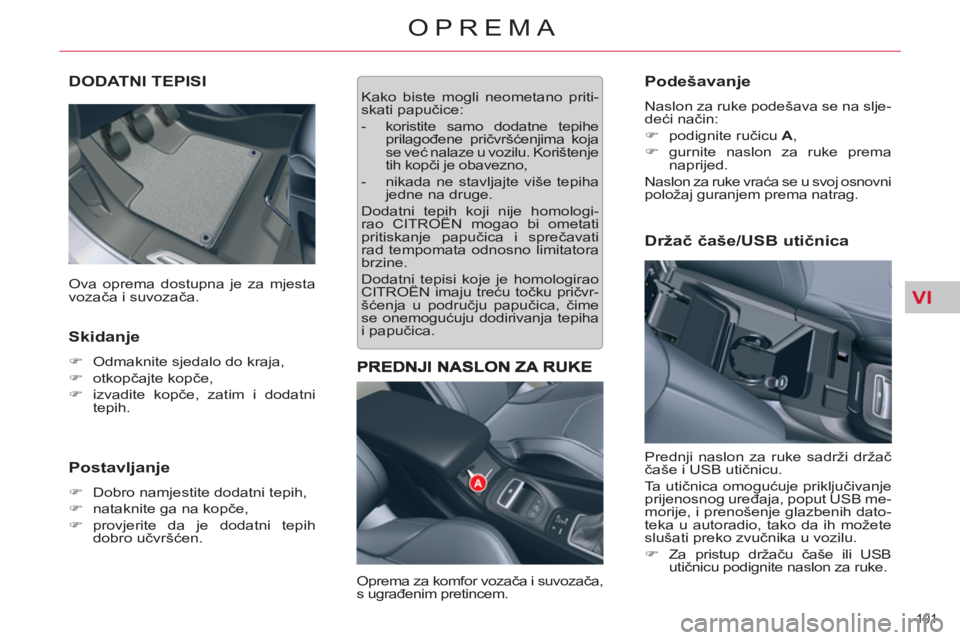

Page 103 of 340
VI
101
OPREMA
DODATNI TEPISI
Skidanje
)
Odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite kopče, zatim i dodatni
tepih.
Postavljanje
)
Dobro namjestite dodatni tepih,
)
nataknite ga na kopče,
)
provjerite da je dodatni tepih
dobro učvršćen.
Kako biste mogli neometano priti-
skati papučice:
- koristite samo dodatne tepihe
prilagođene pričvršćenjima koja
se već nalaze u vozilu. Korištenje
tih kopči je obavezno,
- nikada ne stavljajte više tepiha
jedne na druge.
Dodatni tepih koji nije homologi-
rao CITROËN
mogao bi ometati
pritiskanje papučica i sprečavati
rad tempomata odnosno limitatora
brzine.
Dodatni tepisi koje je homologirao
CITROËN imaju treću točku pričvr-
šćenja u području papučica, čime
se onemogućuju dodirivanja tepiha
i papučica .
Oprema za komfor vozača i suvozača,
s ugrađenim pretincem.
Podešavanje
Naslon za ruke podešava se na slje-
deći način:
)
podignite ručicu A
,
)
gurnite naslon za ruke prema
naprijed.
Naslon za ruke vraća se u svoj osnovni
položaj guranjem prema natrag.
Prednji naslon za ruke sadrži držač
čaše i USB utičnicu.
Ta utičnica omogućuje priključivanje
prijenosnog uređaja, poput USB me-
morije, i prenošenje glazbenih dato-
teka u autoradio, tako da ih možete
slušati preko zvučnika u vozilu.
)
Za pristup držaču čaše ili USB
utičnicu podignite naslon za ruke.
Ova oprema dostupna je za mjesta
vozača i suvozača.
Držač čaše/USB utičnica

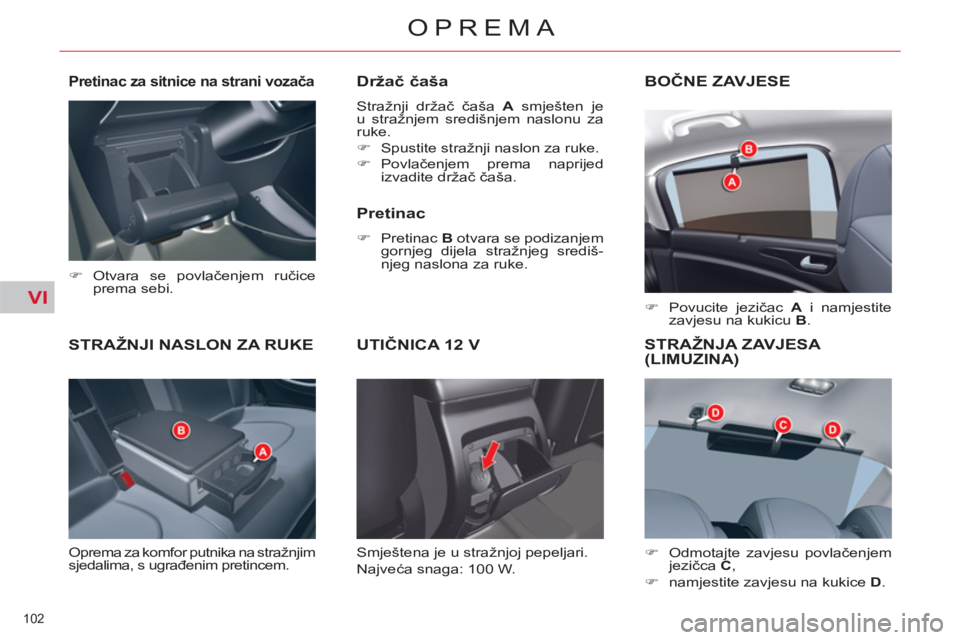

Page 104 of 340
VI
102
OPREMA
STRAŽNJI NASLON ZA RUKE
Oprema za komfor putnika na stražnjim
sjedalima, s ugrađenim pretincem.
Držač čaša
Stražnji držač čaša A
smješten je
u stražnjem središnjem naslonu za
ruke.
)
Spustite stražnji naslon za ruke.
)
Povlačenjem prema naprijed
izvadite držač čaša.
Pretinac
)
Pretinac B
otvara se podizanjem
gornjeg dijela stražnjeg središ-
njeg naslona za ruke.
UTIČNICA 12 VBOČNE ZAVJESE
)
Povucite jezičac A
i namjestite
zavjesu na kukicu B
.
STRAŽNJA ZAVJESA (LIMUZINA)
)
Odmotajte zavjesu povlačenjem
jezičca C
,
)
namjestite zavjesu na kukice D
.
Smještena je u stražnjoj pepeljari.
Najveća snaga: 100 W.
Pretinac za sitnice na strani vozača
)
Otvara se povlačenjem ručice
prema sebi.
Page 105 of 340
VI
103
OPREMA

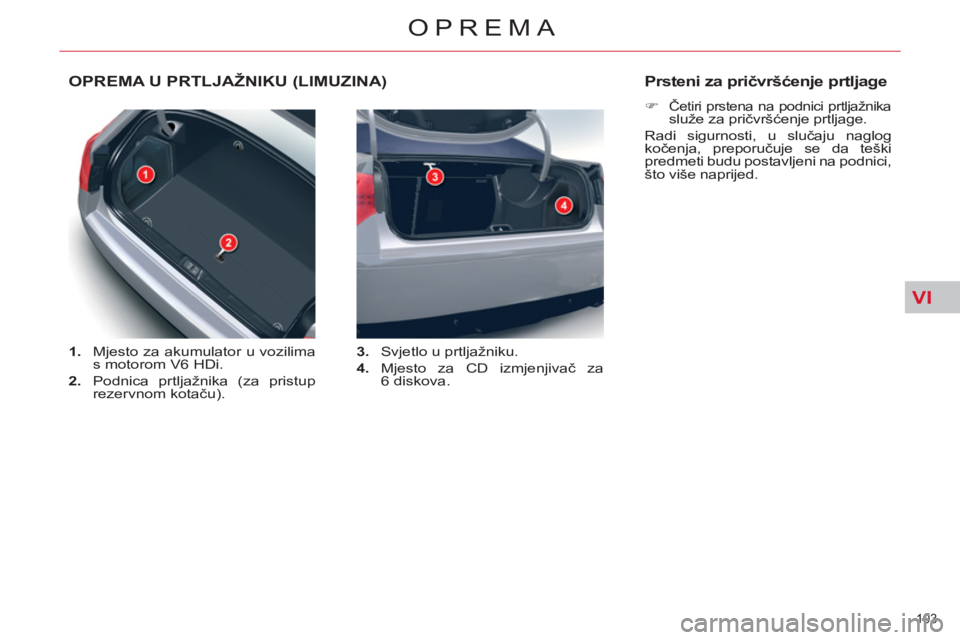

OPREMA U PRTLJAŽNIKU (LIMUZINA)
1.
Mjesto za akumulator u vozilima
s motorom V6 HDi.
2.
Podnica prtljažnika (za pristup
rezervnom kotaču).
3.
Svjetlo u prtljažniku.
4.
Mjesto za CD izmjenjivač za
6 diskova.
Prsteni za pričvršćenje prtljage
)
Četiri prstena na podnici prtljažnika
služe za pričvršćenje prtljage.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teški
predmeti budu postavljeni na podnici,
što više naprijed.
Page 106 of 340
VI
104
OPREMA

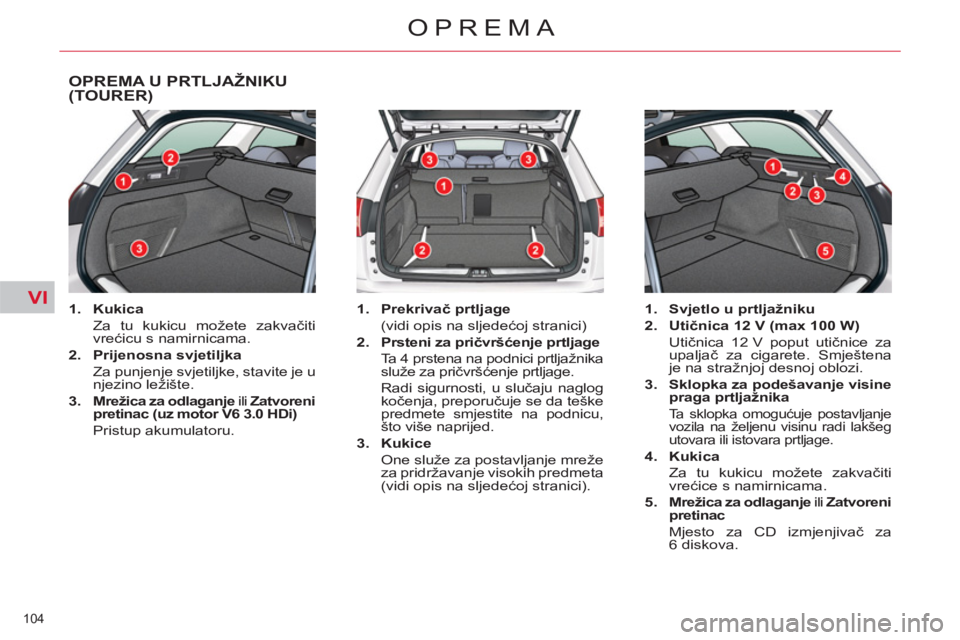

OPREMA U PRTLJAŽNIKU(TOURER)
1.
Kukica
Za tu kukicu možete zakvačiti
vrećicu s namirnicama.
2.
Prijenosna svjetiljka
Za punjenje svjetiljke, stavite je u
njezino ležište.
3.
Mrežica za odlaganje
ili Zatvoreni
pretinac (uz motor V6 3.0 HDi)
Pristup akumulatoru.
1.
Prekrivač prtljage
(vidi opis na sljedećoj stranici)
2.
Prsteni za pričvršćenje prtljage
Ta 4 prstena na podnici prtljažnika
služe za pričvršćenje prtljage.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teške
predmete smjestite na podnicu,
što više naprijed.
3.
Kukice
One služe za postavljanje mreže
za pridržavanje visokih predmeta
(vidi opis na sljedećoj stranici).
1.
Svjetlo u prtljažniku
2.
Utičnica 12 V (max 100 W)
Utičnica 12 V poput utičnice za
upaljač za cigarete. Smještena
je na stražnjoj desnoj oblozi.
3.
Sklopka za podešavanje visine
praga prtljažnika
Ta sklopka omogućuje postavljanje
vozila na željenu visinu radi lakšeg
utovara ili istovara prtljage.
4.
Kukica
Za tu kukicu možete zakvačiti
vrećice s namirnicama.
5.
Mrežica za odlaganje
ili Zatvoreni
pretinac
Mjesto za CD izmjenjivač za
6 diskova.

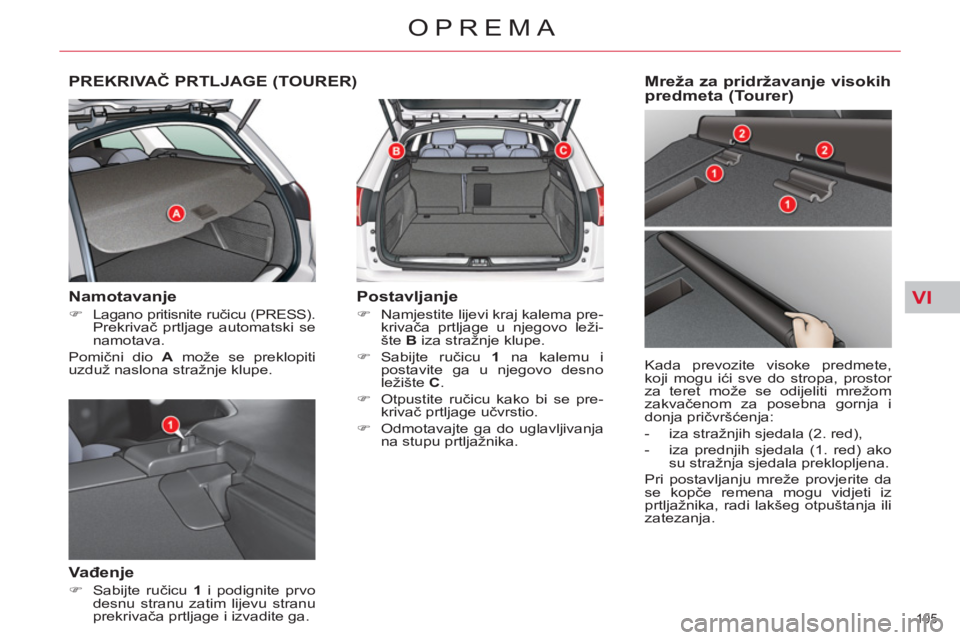

Page 107 of 340
VI
105
OPREMA
PREKRIVAČ PRTLJAGE (TOURER)
Namotavanje
)
Lagano pritisnite ručicu (PRESS).
Prekrivač prtljage automatski se
namotava.
Pomični dio A
može se preklopiti
uzduž naslona stražnje klupe.
Vađenje
)
Sabijte ručicu 1
i podignite prvo
desnu stranu zatim lijevu stranu
prekrivača prtljage i izvadite ga.
Postavljanje
)
Namjestite lijevi kraj kalema pre-
krivača prtljage u njegovo leži-
šte B
iza stražnje klupe.
)
Sabijte ručicu 1
na kalemu i
postavite ga u njegovo desno
ležište C
.
)
Otpustite ručicu kako bi se pre-
krivač prtljage učvrstio.
)
Odmotavajte ga do uglavljivanja
na stupu prtljažnika.
Mreža za pridržavanje visokih
predmeta (Tourer)
Kada prevozite visoke predmete,
koji mogu ići sve do stropa, prostor
za teret može se odijeliti mrežom
zakvačenom za posebna gornja i
donja pričvršćenja:
- iza stražnjih sjedala (2. red),
- iza prednjih sjedala (1. red) ako
su stražnja sjedala preklopljena.
Pri postavljanju mreže provjerite da
se kopče remena mogu vidjeti iz
prtljažnika, radi lakšeg otpuštanja ili
zatezanja.

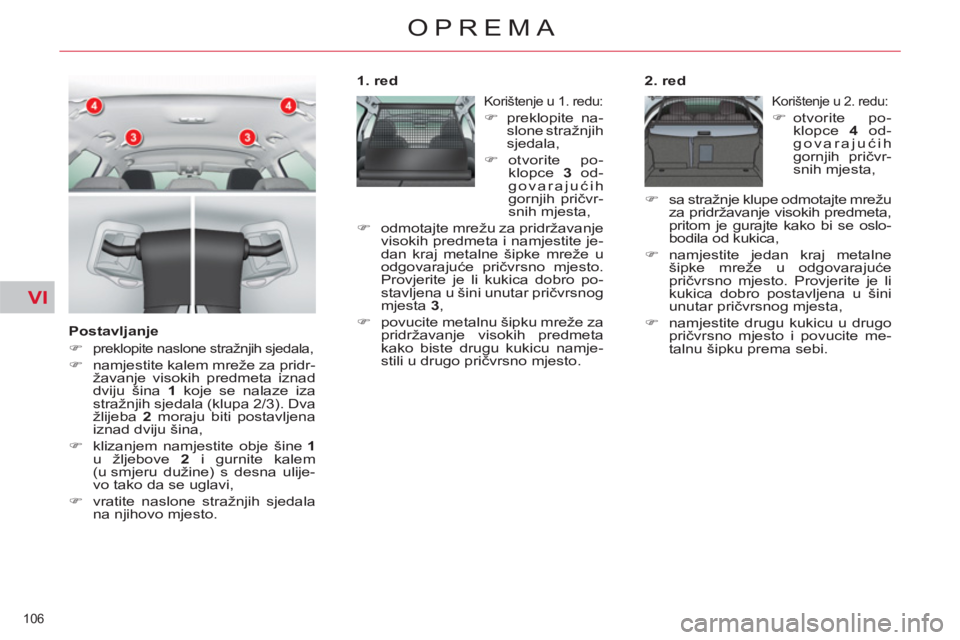

Page 108 of 340
VI
106
OPREMA
Postavljanje
)
preklopite naslone stražnjih sjedala,
)
namjestite kalem mreže za pridr-
žavanje visokih predmeta iznad
dviju šina 1
koje se nalaze iza
stražnjih sjedala (klupa 2/3). Dva
žlijeba 2
moraju biti postavljena
iznad dviju šina,
)
klizanjem namjestite obje šine 1
u žljebove 2
i gurnite kalem
(u smjeru dužine) s desna ulije-
vo tako da se uglavi,
)
vratite naslone stražnjih sjedala
na njihovo mjesto.
1. red
2. red
Korištenje u 1. redu:
)
preklopite na-
slone stražnjih
sjedala,
)
otvorite po-
klopce 3
od-
govarajućih
gornjih pričvr-
snih mjesta,
)
odmotajte mrežu za pridržavanje
visokih predmeta i namjestite je-
dan kraj metalne šipke mreže u
odgovarajuće pričvrsno mjesto.
Provjerite je li kukica dobro po-
stavljena u šini unutar pričvrsnog
mjesta 3
,
)
povucite metalnu šipku mreže za
pridržavanje visokih predmeta
kako biste drugu kukicu namje-
stili u drugo pričvrsno mjesto.
Korištenje u 2. redu:
)
otvorite po-
klopce 4
od-
govarajućih
gornjih pričvr-
snih mjesta,
)
sa stražnje klupe odmotajte mrežu
za pridržavanje visokih predmeta,
pritom je gurajte kako bi se oslo-
bodila od kukica,
)
namjestite jedan kraj metalne
šipke mreže u odgovarajuće
pričvrsno mjesto. Provjerite je li
kukica dobro postavljena u šini
unutar pričvrsnog mjesta,
)
namjestite drugu kukicu u drugo
pričvrsno mjesto i povucite me-
talnu šipku prema sebi.

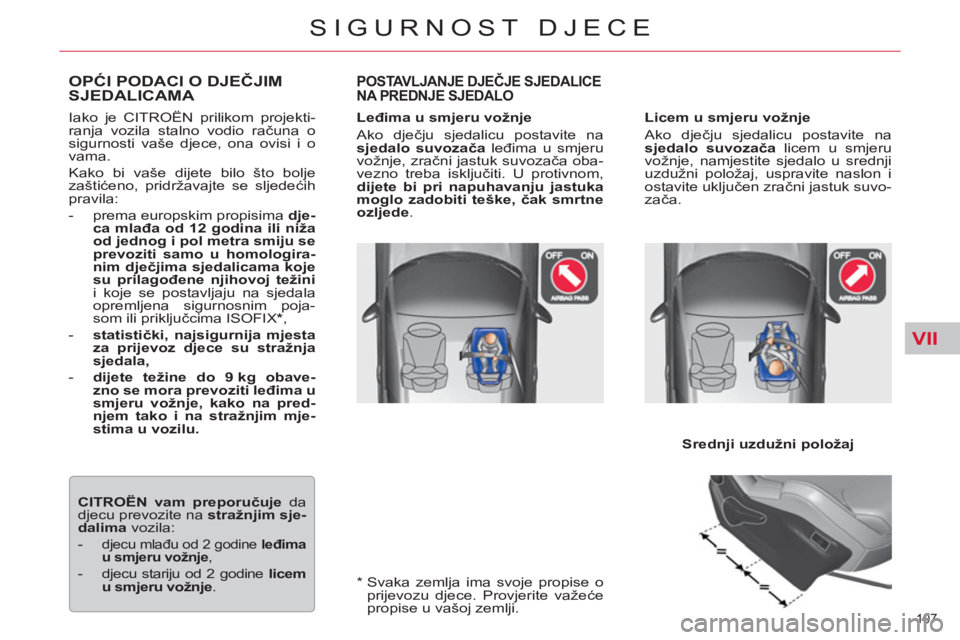

Page 109 of 340
VII
107
SIGURNOST DJECE
*
Svaka zemlja ima svoje propise o
prijevozu djece. Provjerite važeće
propise u vašoj zemlji.
OPĆI PODACI O DJEČJIM
SJEDALICAMA
Iako je CITROËN prilikom projekti-
ranja vozila stalno vodio računa o
sigurnosti vaše djece, ona ovisi i o
vama.
Kako bi vaše dijete bilo što bolje
zaštićeno, pridržavajte se sljedećih
pravila:
- prema europskim propisima dje-
ca mlađa od 12 godina ili niža
od jednog i pol metra smiju se
prevoziti samo u homologira-
nim dječjima sjedalicama koje
su prilagođene njihovoj težini
i koje se postavljaju na sjedala
opremljena sigurnosnim poja-
som ili priključcima ISOFIX
*
,
- statistički, najsigurnija mjesta
za prijevoz djece su stražnja
sjedala,
- dijete težine do 9 kg obave-
zno se mora prevoziti leđima u
smjeru vožnje, kako na pred-
njem tako i na stražnjim mje-
stima u vozilu.
CITROËN vam preporučuje
da
djecu prevozite na stražnjim sje-
dalima
vozila:
-
djecu mlađu od 2 godine leđima
u smjeru vožnje
,
- djecu stariju od 2 godine licem
u smjeru vožnje
.
POSTAVLJANJE DJEČJE SJEDALICE
NA PREDNJE SJEDALO
Leđima u smjeru vožnje
Ako dječju sjedalicu postavite na
sjedalo suvozača
leđima u smjeru
vožnje, zračni jastuk suvozača oba-
vezno treba isključiti. U protivnom,
dijete bi pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede
.
Licem u smjeru vožnje
Ako dječju sjedalicu postavite na
sjedalo suvozača
licem u smjeru
vožnje, namjestite sjedalo u srednji
uzdužni položaj, uspravite naslon i
ostavite uključen zračni jastuk suvo-
zača.
Srednji uzdužni položaj

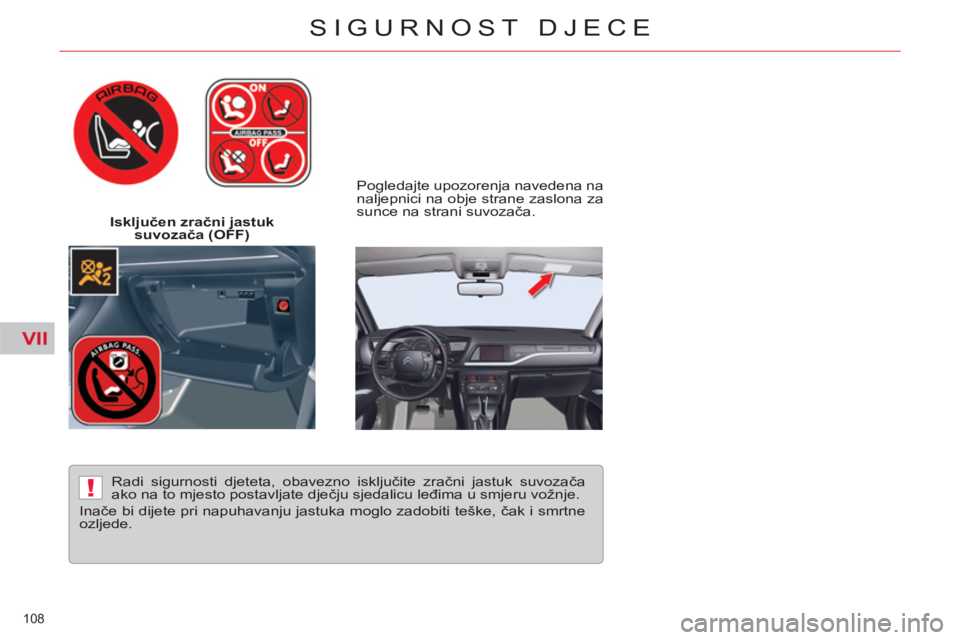

Page 110 of 340
VII
!
108
SIGURNOST DJECE
Isključen zračni jastuk
suvozača (OFF)
Pogledajte upozorenja navedena na
naljepnici na obje strane zaslona za
sunce na strani suvozača.
Radi sigurnosti djeteta, obavezno isključite zračni jastuk suvozača
ako na to mjesto postavljate dječju sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka moglo zadobiti teške, čak i smrtne
ozljede.
