CITROEN C5 2012 Upute Za Rukovanje (in Croatian)

V
89
VIDLJIVOST

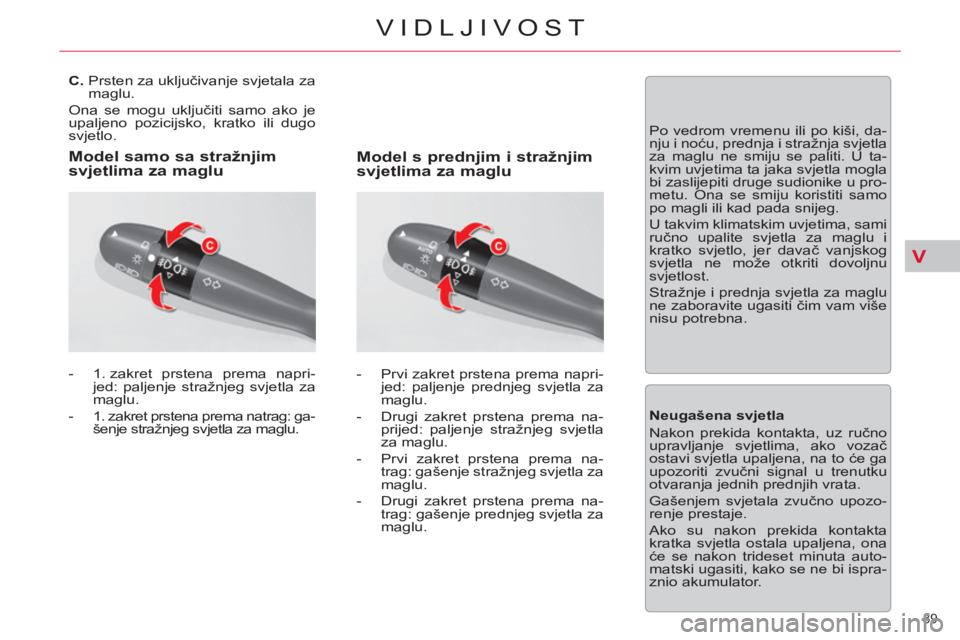

C.
Prsten za uključivanje svjetala za
maglu.
Ona se mogu uključiti samo ako je
upaljeno pozicijsko, kratko ili dugo
svjetlo.


- 1. zakret prstena prema napri-
jed: paljenje stražnjeg svjetla za
maglu.

- 1. zakret prstena prema natrag: ga-
šenje stražnjeg svjetla za maglu.


- Prvi zakret prstena prema napri-
jed: paljenje prednjeg svjetla za
maglu.

- Drugi zakret prstena prema na-
prijed: paljenje stražnjeg svjetla
za maglu.

- Prvi zakret prstena prema na-
trag: gašenje stražnjeg svjetla za
maglu.

- Drugi zakret prstena prema na-
trag: gašenje prednjeg svjetla za
maglu.



Model samo sa stražnjim
svjetlima za maglu
Model s prednjim i stražnjim
svjetlima za maglu





Po vedrom vremenu ili po kiši, da-
nju i noću, prednja i stražnja svjetla
za maglu ne smiju se paliti. U ta-
kvim uvjetima ta jaka svjetla mogla
bi zaslijepiti druge sudionike u pro-
metu. Ona se smiju koristiti samo
po magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite svjetla za maglu i
kratko svjetlo, jer davač vanjskog
svjetla ne može otkriti dovoljnu
svjetlost.
Stražnje i prednja svjetla za maglu
ne zaboravite ugasiti čim vam više
nisu potrebna.

Neugašena svjetla
Nakon prekida kontakta, uz ručno
upravljanje svjetlima, ako vozač
ostavi svjetla upaljena, na to će ga
upozoriti zvučni signal u trenutku
otvaranja jednih prednjih vrata.
Gašenjem svjetala zvučno upozo-
renje prestaje.
Ako su nakon prekida kontakta
kratka svjetla ostala upaljena, ona
će se nakon trideset minuta auto-
matski ugasiti, kako se ne bi ispra-
znio akumulator.

V
90
VIDLJIVOST

* Ovisno o tržištu.

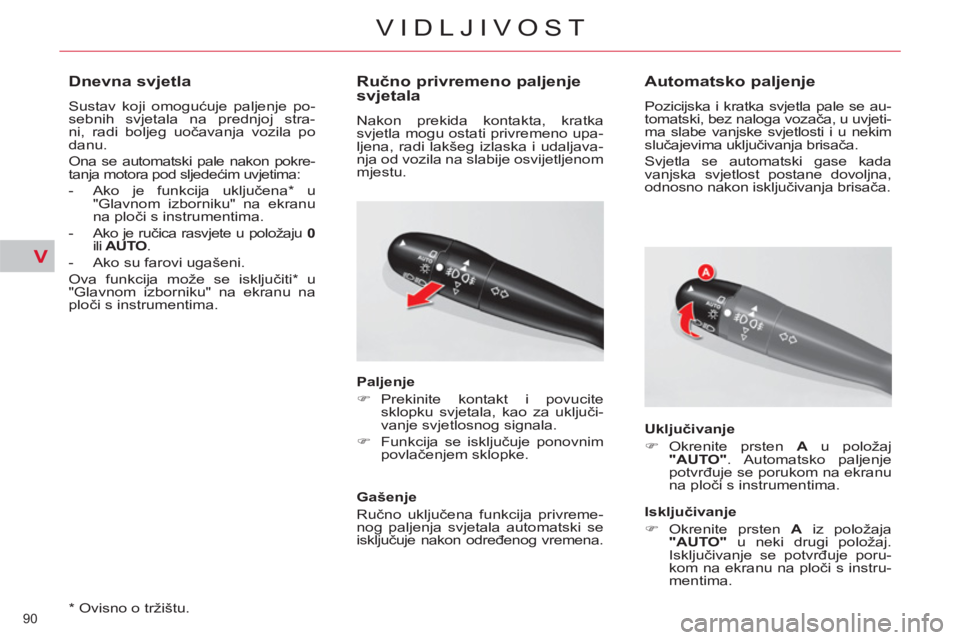

Dnevna svjetla

Sustav koji omogućuje paljenje po-
sebnih svjetala na prednjoj stra-
ni, radi boljeg uočavanja vozila po
danu.
Ona se automatski pale nakon pokre-
tanja motora pod sljedećim uvjetima:


- Ako je funkcija uključena * u
"Glavnom izborniku" na ekranu
na ploči s instrumentima.

- Ako je ručica rasvjete u položaju 0

ili AUTO
.

- Ako su farovi ugašeni.
Ova funkcija može se isključiti * u
"Glavnom izborniku" na ekranu na
ploči s instrumentima.






Ručno privremeno paljenje
svjetala
Nakon prekida kontakta, kratka
svjetla mogu ostati privremeno upa-
ljena, radi lakšeg izlaska i udaljava-
nja od vozila na slabije osvijetljenom
mjestu.

Paljenje


)
Prekinite kontakt i povucite
sklopku svjetala, kao za uključi-
vanje svjetlosnog signala.

)
Funkcija se isključuje ponovnim
povlačenjem sklopke.


Gašenje
Ručno uključena funkcija privreme-
nog paljenja svjetala automatski se
isključuje nakon određenog vremena.














Automatsko paljenje

Pozicijska i kratka svjetla pale se au-
tomatski, bez naloga vozača, u uvjeti-
ma slabe vanjske svjetlosti i u nekim
slučajevima uključivanja brisača.
Svjetla se automatski gase kada
vanjska svjetlost postane dovoljna,
odnosno nakon isključivanja brisača.

Uključivanje


)
Okrenite prsten A
u položaj
"AUTO"
. Automatsko paljenje
potvrđuje se porukom na ekranu
na ploči s instrumentima.


Isključivanje


)
Okrenite prsten A
iz položaja
"AUTO"
u neki drugi položaj.
Isključivanje se potvrđuje poru-
kom na ekranu na ploči s instru-
mentima.

V
91
VIDLJIVOST

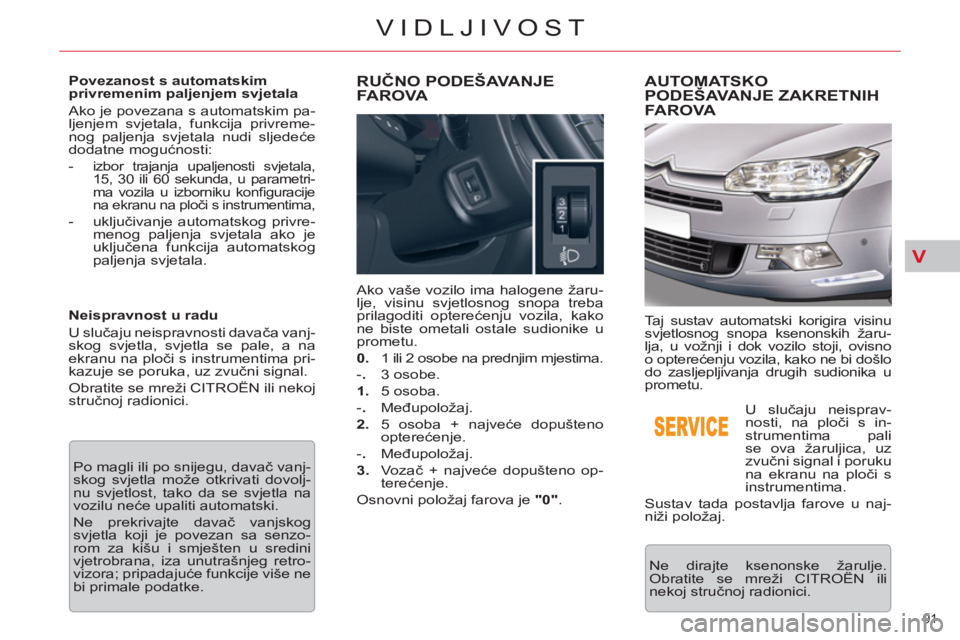

Povezanost s automatskim
privremenim paljenjem svjetala
Ako je povezana s automatskim pa-
ljenjem svjetala, funkcija privreme-
nog paljenja svjetala nudi sljedeće
dodatne mogućnosti:


-
izbor trajanja upaljenosti svjetala,
15, 30 ili 60 sekunda, u parametri-
ma vozila u izborniku konfi guracije
na ekranu na ploči s instrumentima,


- uključivanje automatskog privre-
menog paljenja svjetala ako je
uključena funkcija automatskog
paljenja svjetala.


Neispravnost u radu
U slučaju neispravnosti davača vanj-
skog svjetla, svjetla se pale, a na
ekranu na ploči s instrumentima pri-
kazuje se poruka, uz zvučni signal.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Po magli ili po snijegu, davač vanj-
skog svjetla može otkrivati dovolj-
nu svjetlost, tako da se svjetla na
vozilu neće upaliti automatski.
Ne prekrivajte davač vanjskog
svjetla koji je povezan sa senzo-
rom za kišu i smješten u sredini
vjetrobrana, iza unutrašnjeg retro-
vizora; pripadajuće funkcije više ne
bi primale podatke.

RUČNO PODEŠAVANJE
FAROVA
Ako vaše vozilo ima halogene žaru-
lje, visinu svjetlosnog snopa treba
prilagoditi opterećenju vozila, kako
ne biste ometali ostale sudionike u
prometu.

0.
1 ili 2 osobe na prednjim mjestima.

-.
3 osobe.

1.
5 osoba.

-.
Međupoložaj.

2.
5 osoba + najveće dopušteno
opterećenje.

-.
Međupoložaj.

3.
Vo z ač + najveće dopušteno op-
terećenje.
Osnovni položaj farova je "0".
AUTOMATSKO PODEŠAVANJE ZAKRETNIH
FAROVA
Ne dirajte ksenonske žarulje.
Obratite se mreži CITROËN ili
nekoj stručnoj radionici. U slučaju neisprav-
nosti, na ploči s in-
strumentima pali
se ova žaruljica, uz
zvučni signal i poruku
na ekranu na ploči s
instrumentima.
Sustav tada postavlja farove u naj-
niži položaj. Taj sustav automatski korigira visinu
svjetlosnog snopa ksenonskih žaru-
lja, u vožnji i dok vozilo stoji, ovisno
o opterećenju vozila, kako ne bi došlo
do zasljepljivanja drugih sudionika u
prometu.

V
92
VIDLJIVOST

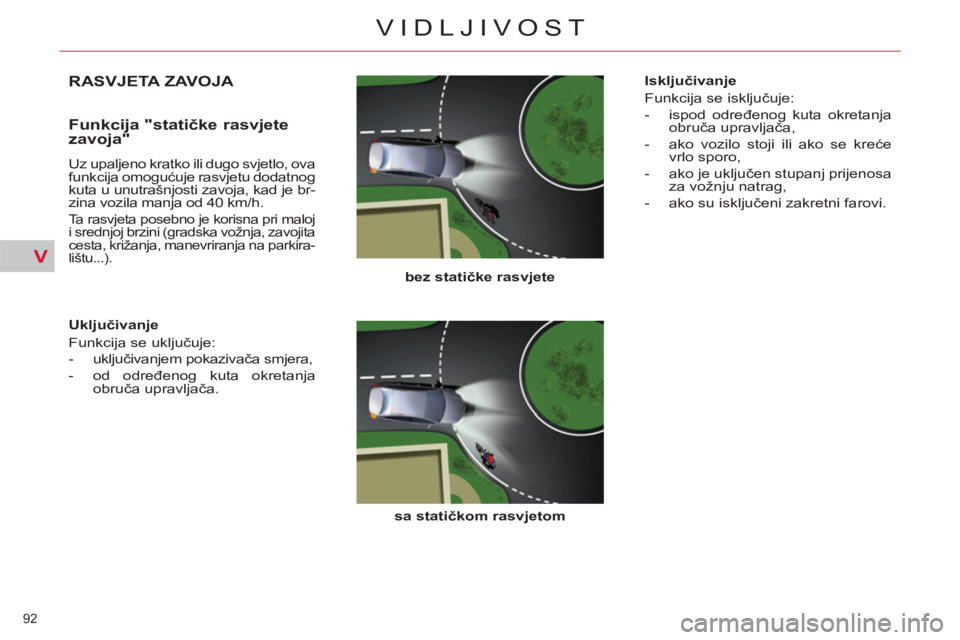

RASVJETA ZAVOJA


bez statičke rasvjete


sa statičkom rasvjetom




Funkcija "statičke rasvjete
zavoja"
Uz upaljeno kratko ili dugo svjetlo, ova
funkcija omogućuje rasvjetu dodatnog
kuta u unutrašnjosti zavoja, kad je br-
zina vozila manja od 40 km/h.
Ta rasvjeta posebno je korisna pri maloj
i srednjoj brzini (gradska vožnja, zavojita
cesta, križanja, manevriranja na parkira-
lištu...).

Uključivanje
Funkcija se uključuje:


- uključivanjem pokazivača smjera,

- od određenog kuta okretanja
obruča upravljača.
Isključivanje
Funkcija se isključuje:


- ispod određenog kuta okretanja
obruča upravljača,

- ako vozilo stoji ili ako se kreće
vrlo sporo,

- ako je uključen stupanj prijenosa
za vožnju natrag,

- ako su isključeni zakretni farovi.

V
93
VIDLJIVOST

Programiranje
Funkcija se uključuje i isključuje u
"Glavnom izborniku" na ekranu na
ploči s instrumentima.

Označite stavke "Vehicle Parameters/
Lighting/Directional headlamps" (Parametri
vozila/Rasvjeta/Zakretni farovi).


Neispravnost u radu
U slučaju neispravnosti, ova
žaruljica bljeska na ploči s
instrumentima i prikazuje se
poruka na višenamjenskom
ekranu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Funkcija ne djeluje dok vozilo
miruje, kad se kreće vrlo sporo i u
vožnji natrag.
Uključeno odnosno isključeno stanje
funkcije ostaje memorirano nakon
prekida kontakta.

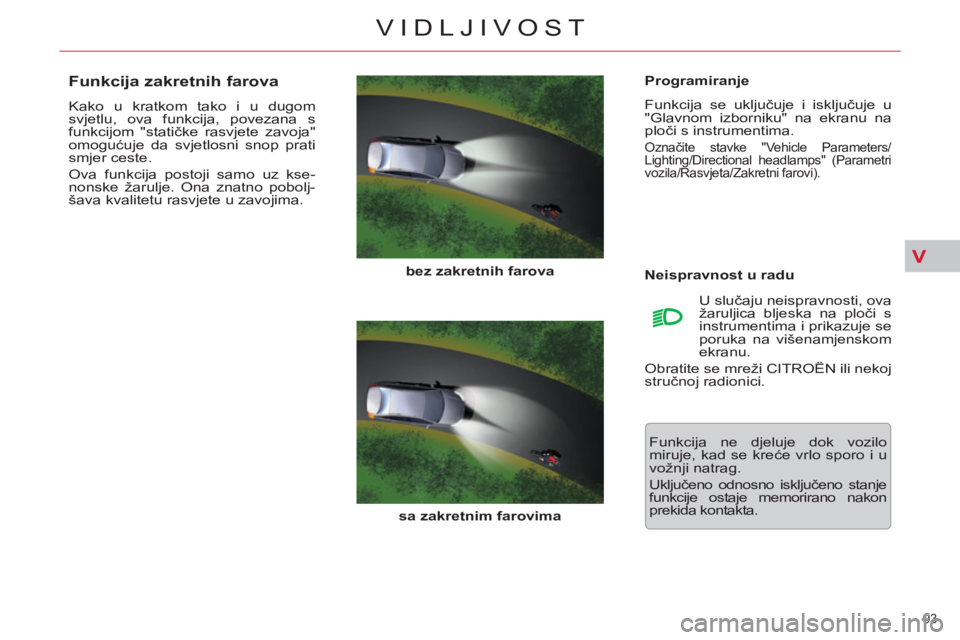

Funkcija zakretnih farova

Kako u kratkom tako i u dugom
svjetlu, ova funkcija, povezana s
funkcijom "statičke rasvjete zavoja"
omogućuje da svjetlosni snop prati
smjer ceste.
Ova funkcija postoji samo uz kse-
nonske žarulje. Ona znatno pobolj-
šava kvalitetu rasvjete u zavojima.

sa zakretnim farovima

bez zakretnih farova

V
94
VIDLJIVOST

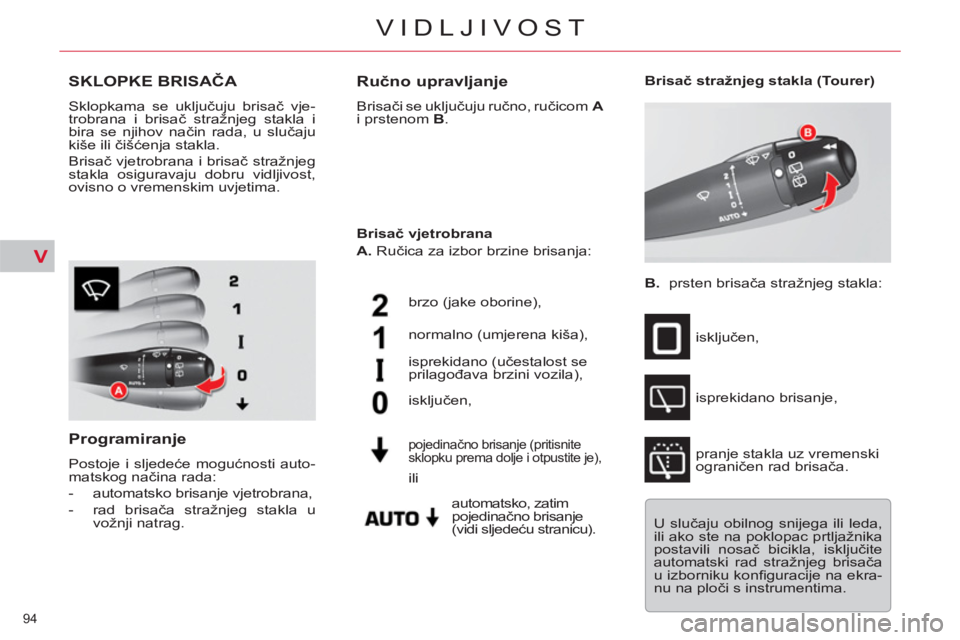

SKLOPKE BRISAČA

Sklopkama se uključuju brisač vje-
trobrana i brisač stražnjeg stakla i
bira se njihov način rada, u slučaju
kiše ili čišćenja stakla.
Brisač vjetrobrana i brisač stražnjeg
stakla osiguravaju dobru vidljivost,
ovisno o vremenskim uvjetima.

Programiranje

Postoje i sljedeće mogućnosti auto-
matskog načina rada:


- automatsko brisanje vjetrobrana,

- rad brisača stražnjeg stakla u
vožnji natrag.



Ručno upravljanje

Brisači se uključuju ručno, ručicom A

i prstenom B
.












Brisač stražnjeg stakla (Tourer)

B.
prsten brisača stražnjeg stakla:
isključen,
isprekidano brisanje,
pranje stakla uz vremenski
ograničen rad brisača. brzo (jake oborine),
normalno (umjerena kiša),
isprekidano (učestalost se
prilagođava brzini vozila),
automatsko, zatim
pojedinačno brisanje
(vidi sljedeću stranicu). isključen,


pojedinačno brisanje (pritisnite
sklopku prema dolje i otpustite je),

Brisač vjetrobrana

A.
Ručica za izbor brzine brisanja:





ili
U slučaju obilnog snijega ili leda,
ili ako ste na poklopac prtljažnika
postavili nosač bicikla, isključite
automatski rad stražnjeg brisača
u izborniku konfi guracije na ekra-
nu na ploči s instrumentima.

V
95
VIDLJIVOST

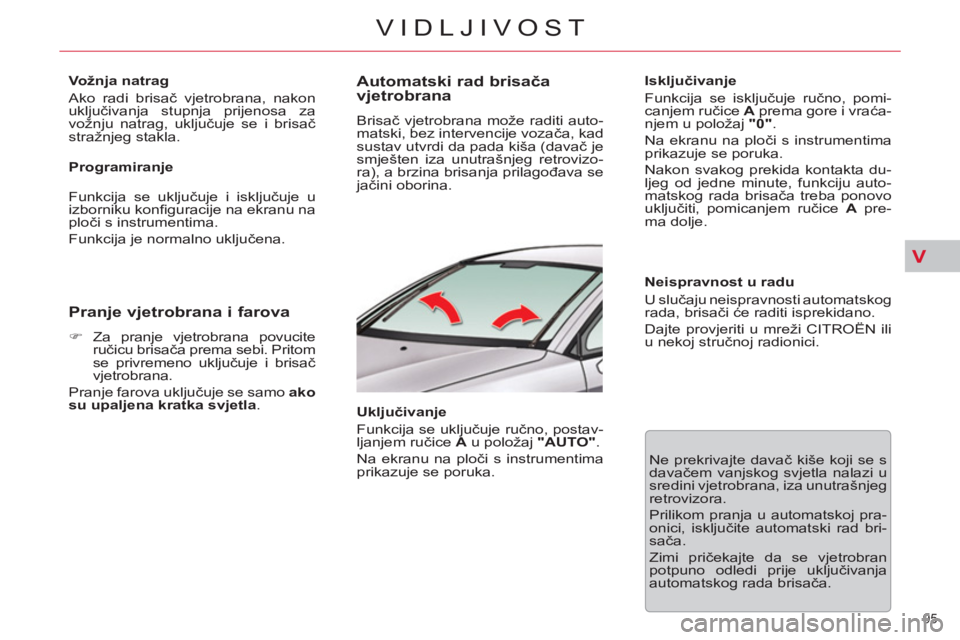

Vožnja natrag
Ako radi brisač vjetrobrana, nakon
uključivanja stupnja prijenosa za
vožnju natrag, uključuje se i brisač
stražnjeg stakla.

Programiranje
Funkcija se uključuje i isključuje u
izborniku konfi guracije na ekranu na
ploči s instrumentima.
Funkcija je normalno uključena.











Pranje vjetrobrana i farova



)
Za pranje vjetrobrana povucite
ručicu brisača prema sebi. Pritom
se privremeno uključuje i brisač
vjetrobrana.
Pranje farova uključuje se samo ako
su upaljena kratka svjetla
.













Automatski rad brisača
vjetrobrana
Brisač vjetrobrana može raditi auto-
matski, bez intervencije vozača, kad
sustav utvrdi da pada kiša (davač je
smješten iza unutrašnjeg retrovizo-
ra), a brzina brisanja prilagođava se
jačini oborina.

Uključivanje
Funkcija se uključuje ručno, postav-
ljanjem ručice A
u položaj "AUTO"
.
Na ekranu na ploči s instrumentima
prikazuje se poruka.
Isključivanje
Funkcija se isključuje ručno, pomi-
canjem ručice A
prema gore i vraća-
njem u položaj "0"
.
Na ekranu na ploči s instrumentima
prikazuje se poruka.
Nakon svakog prekida kontakta du-
ljeg od jedne minute, funkciju auto-
matskog rada brisača treba ponovo
uključiti, pomicanjem ručice A
pre-
ma dolje.

Neispravnost u radu
U slučaju neispravnosti automatskog
rada, brisači će raditi isprekidano.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
Ne prekrivajte davač kiše koji se s
davačem vanjskog svjetla nalazi u
sredini vjetrobrana, iza unutrašnjeg
retrovizora.
Prilikom pranja u automatskoj pra-
onici, isključite automatski rad bri-
sača.
Zimi pričekajte da se vjetrobran
potpuno odledi prije uključivanja
automatskog rada brisača.

V
96
VIDLJIVOST

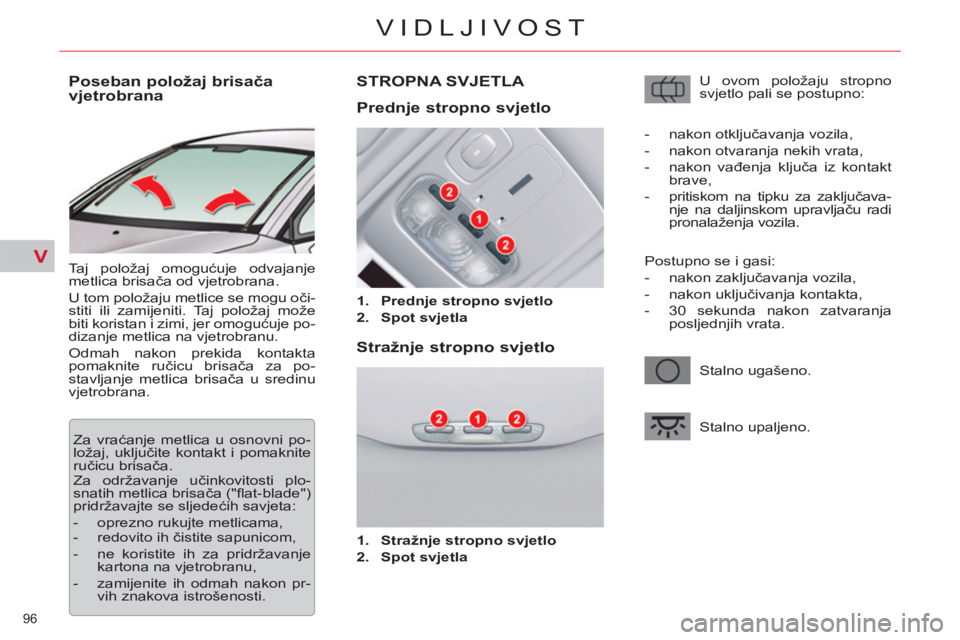

Poseban položaj brisača
vjetrobrana
Taj položaj omogućuje odvajanje
metlica brisača od vjetrobrana.
U tom položaju metlice se mogu oči-
stiti ili zamijeniti. Taj položaj može
biti koristan i zimi, jer omogućuje po-
dizanje metlica na vjetrobranu.
Odmah nakon prekida kontakta
pomaknite ručicu brisača za po-
stavljanje metlica brisača u sredinu
vjetrobrana.
Za vraćanje metlica u osnovni po-
ložaj, uključite kontakt i pomaknite
ručicu brisača.
Za održavanje učinkovitosti plo-
snatih metlica brisača ("fl at-blade")
pridržavajte se sljedećih savjeta:


- oprezno rukujte metlicama,

- redovito ih čistite sapunicom,

- ne koristite ih za pridržavanje
kartona na vjetrobranu,

- zamijenite ih odmah nakon pr-
vih znakova istrošenosti.

STROPNA SVJETLA



1.
Prednje stropno svjetlo


2.
Spot svjetla




Prednje stropno svjetlo

Stražnje stropno svjetlo



1.
Stražnje stropno svjetlo


2.
Spot svjetla

U ovom položaju stropno
svjetlo pali se postupno:
Stalno ugašeno.
Stalno upaljeno.

- nakon otključavanja vozila,

- nakon otvaranja nekih vrata,

- nakon vađenja ključa iz kontakt
brave,

- pritiskom na tipku za zaključava-
nje na daljinskom upravljaču radi
pronalaženja vozila.
Postupno se i gasi:


- nakon zaključavanja vozila,

- nakon uključivanja kontakta,

- 30 sekunda nakon zatvaranja
posljednjih vrata.

V
97
VIDLJIVOST
Trajanje stalno upaljenog svjetla:


-
uz prekinut kontakt, oko deset mi-nuta,

- u štedljivom načinu rada, oko
trideset sekunda,

- kada motor radi, bez ograničenja.



Spot svjetla



)
Uz uključen kontakt, pale se priti-
skom na odgovarajući prekidač.



Stražnja svjetla za čitanje uz
stakleni panoramski krov (Tourer)
Ako je ključ u položaju kontakta ili
pokretanja:


)
Pritisnite odgovarajući prekidač.

Svjetlo za čitanje pali se na deset minuta.

Stražnja svjetla za čitanje pale se:



- nakon vađenja ključa iz kontakt brave,


- nakon otključavanja vozila.
Ona se postupno gase:


- nakon zaključavanja vozila,

- nakon uključivanja kontakta.

V
98
VIDLJIVOST

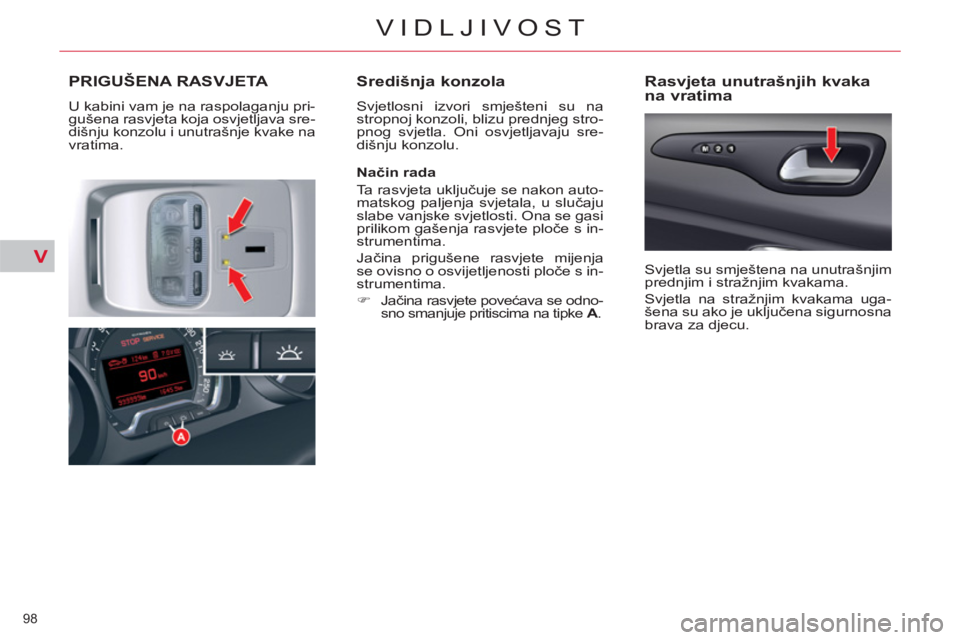

PRIGUŠENA RASVJETA
U kabini vam je na raspolaganju pri-
gušena rasvjeta koja osvjetljava sre-
dišnju konzolu i unutrašnje kvake na
vratima.

Središnja konzola

Svjetlosni izvori smješteni su na
stropnoj konzoli, blizu prednjeg stro-
pnog svjetla. Oni osvjetljavaju sre-
dišnju konzolu.

Rasvjeta unutrašnjih kvaka
na vratima

Način rada
Ta rasvjeta uključuje se nakon auto-
matskog paljenja svjetala, u slučaju
slabe vanjske svjetlosti. Ona se gasi
prilikom gašenja rasvjete ploče s in-
strumentima.
Jačina prigušene rasvjete mijenja
se ovisno o osvijetljenosti ploče s in-
strumentima.


)
Jačina rasvjete povećava se odno-
sno smanjuje pritiscima na tipke A
.

Svjetla su smještena na unutrašnjim
prednjim i stražnjim kvakama.
Svjetla na stražnjim kvakama uga-
šena su ako je uključena sigurnosna
brava za djecu.
