CITROEN C5 2012 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 17.31 MB
Page 71 of 340
IV
69
OTVARANJE
KLJUČ S DALJINSKIM UPRAVLJAČEM
Taj sustav omogućuje centralno ot-
ključavanje i zaključavanje vozila,
preko brave ili iz daljine. Također slu-
ži za pronalaženje parkiranog vozila
paljenjem pokazivača smjera, uklju-
čivanje privremenog paljenja svjetala,
pokretanje motora i osigurava zaštitu
od krađe.
Otključavanje vozila
Otključavanje cijelog vozila
daljinskim upravljačem
Vađenje ključa
)
Za vađenje ključa iz kućišta
potrebno je pritisnuti tipku A
.
)
Vozilo se otključava pri-
tiskom na tipku s otvo-
renim lokotom.
Otključavanje cijelog vozila
ključem
)
Vozilo se otključava okretanjem
ključa ulijevo u bravi na vratima
vozača.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera oko
dvije sekunde i paljenjem stropnog
svjetla (ako je ta funkcija uključena).
Istovremeno, ovisno o verziji vozila,
otklapaju se vanjski retrovizori.
Selektivno otključavanje
daljinskim upravljačem
)
Prvim pritiskom na tipku
s otvorenim lokotom ot-
ključavaju se samo vrata
vozača.
)
Drugim pritiskom na tipku s otvo-
renim lokotom otključavaju se
ostala vrata i prtljažnik. Istovremeno, ovisno o izvedbi vozila,
pri prvom otključavanju otklapaju se
vanjski retrovizori.
Otključavanje cijelog vozila ili selek-
tivno otključavanje može se izabrati
u izborniku konfi guracije na ekranu
na ploči s instrumentima (vidi po-
glavlje "Provjera rada").
Izvorno je uključeno otključavanje
cijelog vozila.
Selektivno otključavanje nije mo-
guće pomoću ključa.
Svako otključavanje potvrđuje se
brzim bljeskanjem pokazivača smjera
oko dvije sekunde i paljenjem stro-
pnog svjetla.
Motorni poklopac prtljažnika
)
Automatsko otvaranje
poklopca prtljažnika
uključuje se pritiskom
na tipku B
.
Page 72 of 340
IV
70
OTVARANJE
Obično zaključavanje ključem
)
Vozilo se zaključava okretanjem
ključa udesno u bravi na vratima
vozača.
Zaključavanje se potvrđuje palje-
njem pokazivača smjera na oko
dvije sekunde i gašenjem stropnog
svjetla.
Ovisno o izvedbi vozila, istovremeno
se preklapaju vanjski retrovizori. Ako su neka vrata, prtljažnik ili
stražnje staklo otvoreni, centralno
zaključavanje neće se izvršiti.
Ako zaključano vozilo slučajno ot-
ključate, ono će se nakon trideset
sekundi automatski ponovo zaklju-
čati, ako u međuvremenu ne otvo-
rite neka vrata.
Kad vozilo miruje, uz ugašen mo-
tor, zaključavanje se potvrđuje blje-
skanjem žaruljice na unutrašnjoj
tipki za zaključavanje.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem može se isključiti u mreži CITROËN ili u nekoj stručnoj radionici.
Dodatno zaključavanje
daljinskim upravljačem
)
Cijelo vozilo zaključava
se pritiskom na tipku
sa zatvorenim lokotom, a ako tu tipku pritisnete
dulje od dvije sekun-
de, automatski se za-
tvaraju prozori i krovni
otvor.
)
Još jednim pritiskom na tipku sa
zatvorenim lokotom u roku od
pet sekunda uključuje se dodatno
zaključavanje vozila.
Zaključavanje vozila
Obično zaključavanje daljinskim
upravljačem
)
Vozilo se zaključava
pritiskom na tipku sa
zatvorenim lokotom.
)
Pritiskom na tipku sa zatvorenim
lokotom dužim od dvije sekunde,
automatski se zatvaraju i stakla i
krovni otvor.
Dodatno zaključavanje
ključem
)
Cijelo vozilo zaključava se okre-
tanjem ključa udesno u bravi na
vratima vozača, a ako ga u tom
položaju zadržite dulje od dvije
sekunde automatski se zatvaraju
i prozori.
)
Još jednim okretanjem ključa u bra-
vi udesno u roku od pet sekunda,
uključuje se dodatno zaključavanje
vozila.
Dodatno zaključavanje potvrđuje se
paljenjem pokazivača smjera na oko
dvije sekunde.
Istovremeno, ovisno o verziji vozila,
preklapaju se vanjski retrovizori.
Kada je vozilo dodatno zaključano,
vrata se ne mogu otvarati vanjskim
i unutrašnjim kvakama.
Isključena je i unutrašnja tipka cen-
tralnog zaključavanja i otključavanja.
Kad je vozilo zaustavljeno i motor
ugašen, zaključavanje se potvrđuje
bljeskanjem žaruljice na unutrašnjoj
tipki centralnog zaključavanja.
Ako su neka vrata ili prtljažnik otvo-
reni ili ako nisu dobro zatvoreni,
centralno zaključavanje neće se
izvršiti.
Zato pazite da nitko ne ostane u vo-
zilu ako je ono dodatno zaključano.
Page 73 of 340
IV
71
OTVARANJE
)
Prije sklapanja ključa pritisnite
tipku A
.
Pronalaženje vozila
)
Za pronalaženje zaključanog vo-
zila na parkiralištu pritisnite tipku
sa zatvorenim lokotom.
Pritom se pali unutrašnja rasvjeta, a
pokazivači smjera nekoliko sekundi
bljeskaju.
Vozilo ostaje zaključano.
Privremeno paljenje svjetala
Zaštita od krađe
Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s
posebnim kodom. Nakon uključiva-
nja kontakta, taj kod mora biti prepo-
znat kako bi se odobrilo pokretanje
motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko tre-
nutaka nakon prekida kontakta i tako
onemogućuje pokretanje motora u
slučaju provale.
U slučaju neispravno-
sti, pali se ova žarulji-
ca, oglašava se zvučni
signal i prikazuje se
poruka na ekranu.
U tom slučaju, vozilo se ne može
pokrenuti; obratite se što prije mreži
CITROËN.
Sklapanje ključa
Pritiskom na tipku B
pri-
vremeno se pale svjetla
(pozicijska svjetla, kratko
svjetlo, svjetlo registarske
pločice).
Svjetla se gase drugim pritiskom prije
isteka vremena paljenja svjetala.
Trajanje paljenja svjetla može se po-
desiti u izborniku "Lighting" (rasvjeta)
u "Glavnom izborniku" na ekranu na
ploči s instrumentima.
Page 74 of 340
IV
72
OTVARANJE
GAŠENJE
Nemojte pritisnuti papučicu gasa
u trenutku prekida kontakta. To bi
moglo prouzročiti teška oštećenja
turbokompresora.
KONTAKT BRAVA
1. "S":
Brava obruča upravljača
Oslobodite obruč upravljača laganim zakretanjem uz istodobno okretanje
ključa, bez naprezanja.
2. "M": Kontakt
Ovisno o izvedbi vozila, narančasta
i crvena žaruljica upozorenja moraju
se privremeno upaliti.
3. "D": Elektropokretač
Otpustite ključ odmah nakon pokre-
tanja motora.
Ako ne uspijete u prvom pokušaju,
prekinite kontakt. Pričekajte deset
sekunda, zatim ponovo uključite
elektropokretač.
Brava obruča upravljača
1.
"S":
Nakon vadenja ključa, okre-
nite obruč upravljača da se zakoči.
Ključ se može izvaditi samo iz po-
ložaja S
.
2.
"M":
Kontakt je uključen, uprav-
ljač je oslobođen (okretanjem ključa
u položaj M
, po potrebi lagano okre-
nite obruč upravljača).
3. "D":
Položaj za pokretanje.
Nikada ne uključujte elektropokretač
dok motor radi.
Motor ne smije raditi u zatvorenoj ili
nedovoljno prozračivanoj prostoriji.
U vožnji, motor uvijek mora raditi,
kako bi mogli djelovati servo ure-
đaji kočnica i upravljača.
Nikada ne vadite ključ iz kontakt
brave prije potpunog zaustavljanja
vozila.
Nemojte zakvačiti neki težak predmet za ključ, koji bi ga povlačio u njegovoj
osi u kontakt bravi, što bi moglo uzro-
kovati neku neispravnost.
Vozila opremljena
turbokompresorom
Nikada ne gasite motor prije nego
što nekoliko sekunda radi u pra-
znom hodu. To je vrijeme potrebno
da se turbokompresor spusti na nor-
malnu brzinu.
Page 75 of 340
IV
73
OTVARANJE
Neispravan rad
Nakon odspajanja akumulatora, za-
mjene baterije ili u slučaju neisprav-
nog rada daljinskog upravljača, vozilo
se više ne može otključati, zaključati
niti lokalizirati.
)
Prvo otključajte i zaključajte vo-
zilo ključem u bravi.
)
Zatim reinicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite
se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah i na nekoliko sekunda
pritisnite tipku sa zatvorenim lo-
kotom na daljinskom upravljaču, do
pokretanja traženog postupka.
)
Prekinite kontakt i izvadite ključ
iz kontakt brave.
Daljinski upravljač ponovo radi
ispravno. Oznaka baterije: CR0523/3 V.
Novu bateriju možete nabaviti u
mreži CITROËN ili u nekoj stručnoj
radionici.
Na istrošenu bateriju
u daljinskom uprav-
ljača upozoravaju vas
paljenje ove žaruljice,
zvučni signal i poruka na višena-
mjenskom ekranu.
)
Otvorite kućište pomoću kovanice,
na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz nje-
nog ležišta.
)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena
originalna baterija.
)
Sastavite kućište.
)
Reinicijalizirajte daljinski upravljač.
Zamjena baterije

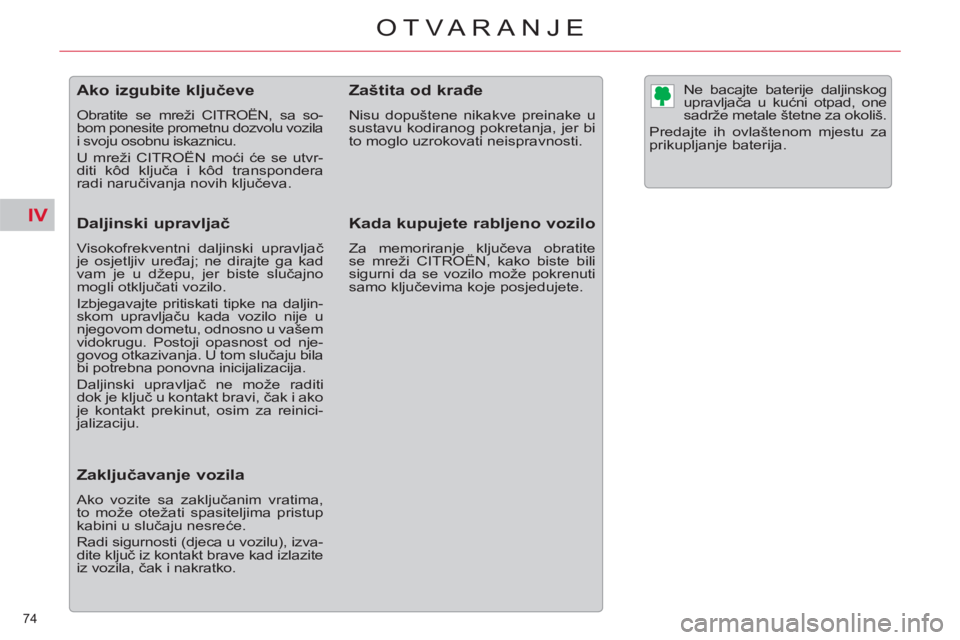

Page 76 of 340
IV
74
OTVARANJE
Ako izgubite ključeve
Obratite se mreži CITROËN, sa so-
bom ponesite prometnu dozvolu vozila
i svoju osobnu iskaznicu.
U mreži CITROËN moći će se utvr-
diti kôd ključa i kôd transpondera
radi naručivanja novih ključeva.
Daljinski upravljač
Visokofrekventni daljinski upravljač
je osjetljiv uređaj; ne dirajte ga kad
vam je u džepu, jer biste slučajno
mogli otključati vozilo.
Izbjegavajte pritiskati tipke na daljin-
skom upravljaču kada vozilo nije u
njegovom dometu, odnosno u vašem
vidokrugu. Postoji opasnost od nje-
govog otkazivanja. U tom slučaju bila
bi potrebna ponovna inicijalizacija.
Daljinski upravljač ne može raditi
dok je ključ u kontakt bravi, čak i ako
je kontakt prekinut, osim za reinici-
jalizaciju.
Zaključavanje vozila
Ako vozite sa zaključanim vratima,
to može otežati spasiteljima pristup
kabini u slučaju nesreće.
Radi sigurnosti (djeca u vozilu), izva-
dite ključ iz kontakt brave kad izlazite
iz vozila, čak i nakratko.
Zaštita od krađe
Nisu dopuštene nikakve preinake u
sustavu kodiranog pokretanja, jer bi
to moglo uzrokovati neispravnosti.
Kada kupujete rabljeno vozilo
Za memoriranje ključeva obratite
se mreži CITROËN, kako biste bili
sigurni da se vozilo može pokrenuti
samo ključevima koje posjedujete.
Ne bacajte baterije daljinskog
upravljača u kućni otpad, one
sadrže metale štetne za okoliš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.
Page 77 of 340
IV
!
75
OTVARANJE
ALARM *
To je sustav zaštite i odvraćanja
od krađe i provale. Osigurava dvije
vrste zaštite:
- Perimetrijska zaštita
Sustav nadzire otvaranje vozila.
Alarm se uključuje ako netko poku-
ša otvoriti vrata, prtljažnik, poklopac
motora...
- Volumetrijska zaštita
Sustav nadzire promjenu volumena
u kabini.
Alarm se uključuje ako netko razbije
staklo, uđe u kabinu ili se pomiče u
kabini.
- Zaštita od podizanja
Sustav nadzire pomicanje vozila po
visini.
Alarm se uključuje u slučaju podiza-
nja, premještanja ili guranja vozila.
Samozaštitna funkcija
Sustav nadzire odspajanje
svojih sastavnih dijelova.
Alarm se uključuje u slučaju odspa-
janja akumulatora, kvara akumu-
latora, kao i u slučaju odspajanja
centralne jedinice ili žica sirene.
Za svaki zahvat u sustavu alarma
obratite se mreži CITROËN ili ne-
koj stručnoj radionici.
Zaključavanje vozila uz
potpunu zaštitu
Aktiviranje alarma
)
Prekinite kontakt i iziđite iz vozila.
)
Pritisnite tipku za zaključavanje
na daljinskom upravljaču.
Zaštitni sustav je aktiviran; žaruljica
na tipki bljeska jedanput u sekundi.
Nakon pritiska na tipku za zaklju-
čavanje na daljinskom upravljaču,
perimetrijska zaštita postaje aktivna
nakon 5 sekunda, a volumetrijska
zaštita i zaštita od podizanja nakon
45 sekunda.
Ako neka vrata ili poklopac prtljaž-
nika nisu dobro zatvoreni, vozilo se
neće zaključati, ali će se perimetrijska
zaštita aktivirati nakon 45 sekunda,
istovremeno s volumetrijskom zašti-
tom i zaštitom od podizanja.
Isključivanje alarma
)
Pritisnite tipku za otključavanje
na daljinskom upravljaču.
Sustav alarma je isključen; žaruljica
na tipki se gasi.
Zaključavanje vozila uz samo
perimetrijsku zaštitu
U nekom od sljedećih slučajeva is-
ključite volumetrijsku zaštitu i zaštitu
od podizanja, kako ne bi došlo do
neželjenog uključivanja alarma:
- ako u vozilu ostavljate životinju,
- ako ostavljate malo otvoren prozor,
- prilikom pranja vozila,
- prilikom zamjene kotača,
- prilikom vuče vašeg vozila,
- prilikom prijevoza vozila na brodu.
Isključivanje volumetrijske
zaštite i zaštite od podizanja
)
Prekinite kontakt.
)
U roku od deset sekunda pritisnite
tipku i držite je pritisnutu dok ža-
ruljica ne postane stalno upaljena.
)
Iziđite iz vozila.
)
Odmah pritisnite tipku za zaključa-
vanje na daljinskom upravljaču.
Aktivirana je samo perimetrijska za-
štita; žaruljica na tipki bljeska jedan-
put u sekundi.
Isključivanje volumetrijske zaštite
treba ponoviti nakon svakog prekida
kontakta.
*
Ovisno o tržištu.
Page 78 of 340
IV
76
OTVARANJE
Ponovno uključivanje
volumetrijske zaštite i zaštite od
podizanja
)
Isključite perimetrijsku zaštitu
pritiskom na tipku za otključava-
nje na daljinskom upravljaču.
)
Za aktiviranje svih vrsta zaštite
pritisnite tipku za zaključavanje
na daljinskom upravljaču.
Žaruljica na tipki ponovo bljeska je-
danput u sekundi.
Uključenje alarma
Alarm se oglašava trideset sekunda,
sirenom i bljeskanjem pokazivača
smjera.
Funkcije nadzora ostaju aktivne do
jedanaestog uzastopnog uključenja
alarma.
Nakon otključavanja vozila daljin-
skim upravljačem, brzo bljeskanje
žaruljice na tipki obavještava vas o
uključivanju alarma u vašoj odsutno-
sti. Bljeskanje prestaje čim uključite
kontakt.
Kvar daljinskog upravljača
Za isključivanje funkcija nadzora:
)
Vozilo otključajte ključem u bravi
na vratima vozača.
)
Otvorite vrata, alarm se oglašava.
)
Uključite kontakt, alarm se isklju-
čuje. Žaruljica na tipki se gasi.
Zaključavanje vozila bez
aktiviranja alarma
)
Vozilo zaključajte ili dodatno za-
ključajte ključem u bravi na vratima
vozača.
Neispravnost
Nakon uključivanja kontakta, stalno
upaljena žaruljica na tipki upozorava
na neispravnost sustava.
Dajte provjeriti u mreži CITROËN ili
u nekoj stručnoj radionici.
Automatsko aktiviranje *
Sustav automatski postaje aktivan
dvije minute nakon zatvaranja po-
sljednjih vrata ili prtljažnika.
)
Kako se alarm ne bi uključio pri-
likom ulaska u vozilo, prethodno
pritisnite tipku za otključavanje
na daljinskom upravljaču.
* Ovisno o tržištu.
Page 79 of 340
IV
77
OTVARANJE
PODIZAČI PROZORA
1.
Prekidač električnog podizača
prozora vozača.
2.
Prekidač električnog podizača
prozora suvozača.
3.
Prekidač električnog podizača
stražnjeg desnog prozora.
4.
Prekidač električnog podizača
stražnjeg lijevog prozora.
5.
Prekidač za isključivanje podi-
zača prozora i kvaka na stra-
žnjim vratima.
Električni sekvencijalni
podizači
Na raspolaganju su vam dvije mo-
gućnosti:
- ručno upravljanje
)
Pritisnite ili povucite prekidač,
ne prelazeći točku otpora. Sta-
klo se zaustavlja čim otpustite
prekidač.
- automatsko upravljanje
)
Pritisnite ili povucite prekidač
preko točke otpora. Staklo se
do kraja otvara ili zatvara na-
kon otpuštanja prekidača.
)
Ponovnim pritiskom staklo se
zaustavlja.
Prekidači podizača prozora mogu
raditi još oko 45 sekunda nakon
prekida kontakta, odnosno do za-
ključavanja vozila nakon otvaranja
nekih vrata.
Ako se nekim podizačem prozora
ne može upravljati prekidačem na
vratima vozača, upotrijebite preki-
dač na dotičnim vratima, i obratno.
Zaštita od priklještenja
Ako staklo prilikom podizanja naiđe
na prepreku, ono će se zaustaviti i
malo spustiti.
Ako staklo ne možete zatvoriti (na
primjer, kad je zaleđeno):
)
pritisnite prekidač i držite ga do
potpunog otvaranja,
)
odmah potom povucite preki-
dač do zatvaranja,
)
držite ga u tom položaju još oko
jednu sekundu nakon zatvaranja.
Za vrijeme tog postupka zaštita
od priklještenja ne djeluje.
Page 80 of 340
IV
78
OTVARANJE
Reinicijalizacija
Ako se neko staklo ne može podići
u automatskom načinu, potrebno je
obaviti postupak reinicijalizacije:
)
povlačite prekidač do zaustavlja-
nja stakla,
)
otpustite prekidač i ponovo ga po-
vlačite do potpunog zatvaranja,
)
držite ga u tom položaju još oko
jednu sekundu nakon zatvaranja,
)
pritisnite prekidač tako da se sta-
klo automatski spusti do najnižeg
položaja,
)
kad je staklo u najnižem položa-
ju, ponovo pritisnite prekidač na
oko jednu sekundu.
Za vrijeme tog postupka zaštita
od priklještenja ne djeluje.
Isključivanje prekidača
podizača prozora i kvaka
na stražnjim vratima
)
Radi sigurnosti djece, pritiskom na
prekidač 5
isključite prekidače po-
dizača prozora na stražnjim vrati-
ma, neovisno o položaju stakala.
Žaruljica je upaljena kada su stražnji
prekidači isključeni.
Žaruljica je ugašena kada su stražnji
prekidači uključeni. Kad izlazite iz vozila, makar i na-
kratko, uvijek izvadite ključ iz kon-
takt brave.
U slučaju priklještenja prilikom
rukovanja podizačima prozora,
prekidačem pokrenite staklo u su-
protnom smjeru.
Prilikom rukovanja prozorima su-
putnika, vozač je dužan provjeriti
da nitko u vozilu ne ometa ispravno
zatvaranje prozora.
Vozač je dužan voditi računa o
tome da suputnici pravilno rukuju
podizačima prozora.
Pazite na djecu prilikom rukovanja
podizačima prozora. Poruka na ekranu na ploči s in-
strumentima obavještava vas o
uključenosti odnosno isključenosti
sigurnosne brave. Ovim prekidačem onemogućuje se i
otvaranje stražnjih vrata unutrašnjim
kvakama "Sigurnost djece - Električna
sigurnosna brava za djecu").
Svako drugo stanje žaruljice upućuje
na neispravnost električne sigurnosne brave za djecu.
Dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
