CITROEN C5 2016 Betriebsanleitungen (in German)

229
C5_de_Chap09_verification_ed01-2015

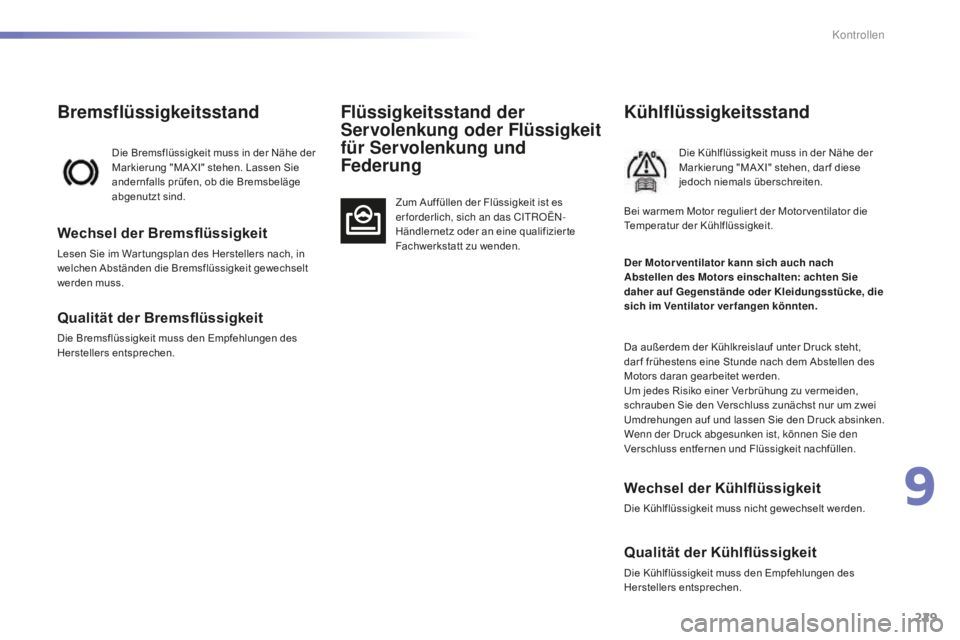

Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Wechsel der Bremsflüssigkeit
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Flüssigkeitsstand der
Servolenkung oder Flüssigkeit
für Servolenkung und
Federung
Zum Auffüllen der Flüssigkeit ist es
erforderlich, sich an das CitR OËn-
H
ändlernetz oder an eine qualifizier te
Fachwerkstatt zu wenden.
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen, dar f diese
jedoch niemals überschreiten.
Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen. Der Motor ventilator kann sich auch nach
Abstellen des Motors einschalten: achten Sie
daher auf Gegenstände oder Kleidungsstücke, die
sich im Ventilator verfangen könnten.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der d
r
uck abgesunken ist, können s
i
e den
Verschluss entfernen und Flüssigkeit nachfüllen. Bei warmem Motor regulier t der Motor ventilator die
Temperatur der Kühlflüssigkeit.
9
Kontrollen

230
C5_de_Chap09_verification_ed01-2015

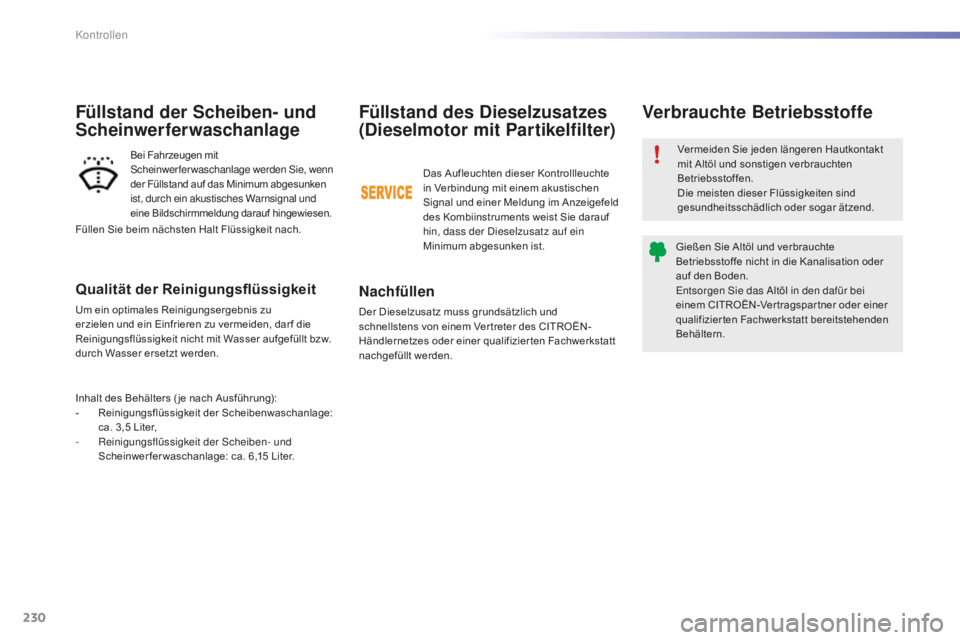

Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Nachfüllen
Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Fachwerkstatt
nachgefüllt werden.
Verbrauchte Betriebsstoffe
Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Signal und einer Meldung im Anzeigefeld
des Kombiinstruments weist Sie darauf
hin, dass der d
i
eselzusatz auf ein
Minimum abgesunken ist.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mit sc heinwerferwaschanlage werden si e, wenn
der Füllstand auf das Minimum abgesunken
ist, durch ein akustisches Warnsignal und
eine Bildschirmmeldung darauf hingewiesen.
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.
Inhalt des Behälters ( je nach Ausführung):
-
R

einigungsflüssigkeit der Scheibenwaschanlage:
ca. 3,5
Liter,
-
R

einigungsflüssigkeit der s
c
heiben- und
Scheinwer fer waschanlage: ca. 6,15
Liter.
Füllen Sie beim nächsten Halt Flüssigkeit nach.
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
en
tsorgen s
i
e das a
l
töl in den dafür bei
einem CITROËN-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Kontrollen

231
C5_de_Chap09_verification_ed01-2015

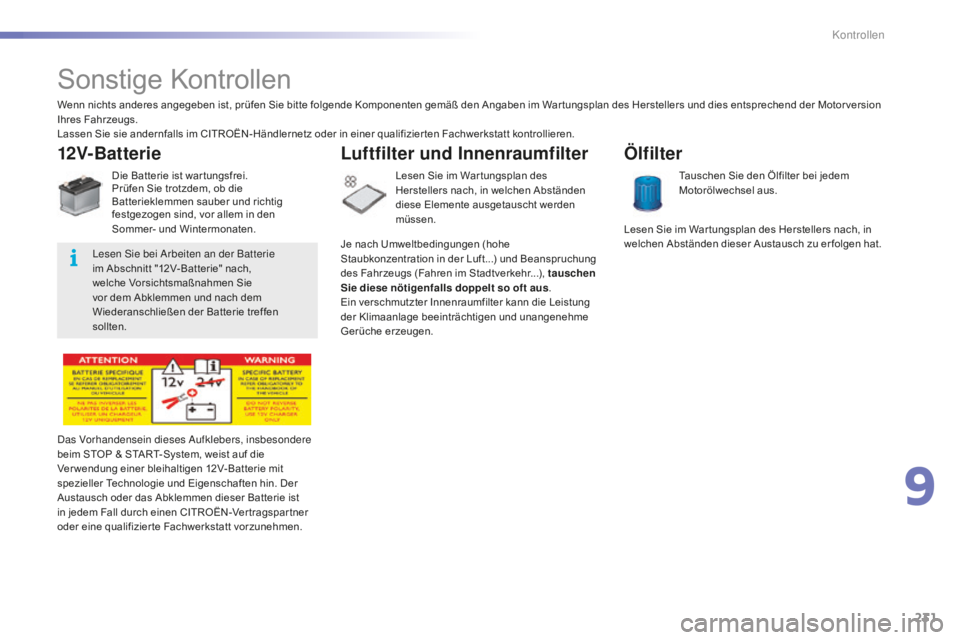

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem, ob die
Batterieklemmen sauber und richtig
festgezogen sind, vor allem in den
Sommer- und Wintermonaten.
das

Vorhandensein dieses a
u
fklebers, insbesondere
beim STOP & START-System, weist auf die
Ver wendung einer bleihaltigen 12V- Batterie mit
spezieller Technologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser Batterie ist
in jedem Fall durch einen CITROËN-Ver tragspar tner
oder eine qualifizier te Fachwerkstatt vorzunehmen. Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im War tungsplan des Herstellers und dies entsprechend der Motor version
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Luftfilter und Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus .
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen. Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Ölfilter
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen dieser Austausch zu er folgen hat.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
diese Elemente ausgetauscht werden
müssen.
le

sen
s
i

e bei
a
r

beiten an der Batterie
im Abschnitt "12V- Batterie" nach,
welche Vorsichtsmaßnahmen Sie
vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen
sollten.
9
Kontrollen

232
C5_de_Chap09_verification_ed01-2015

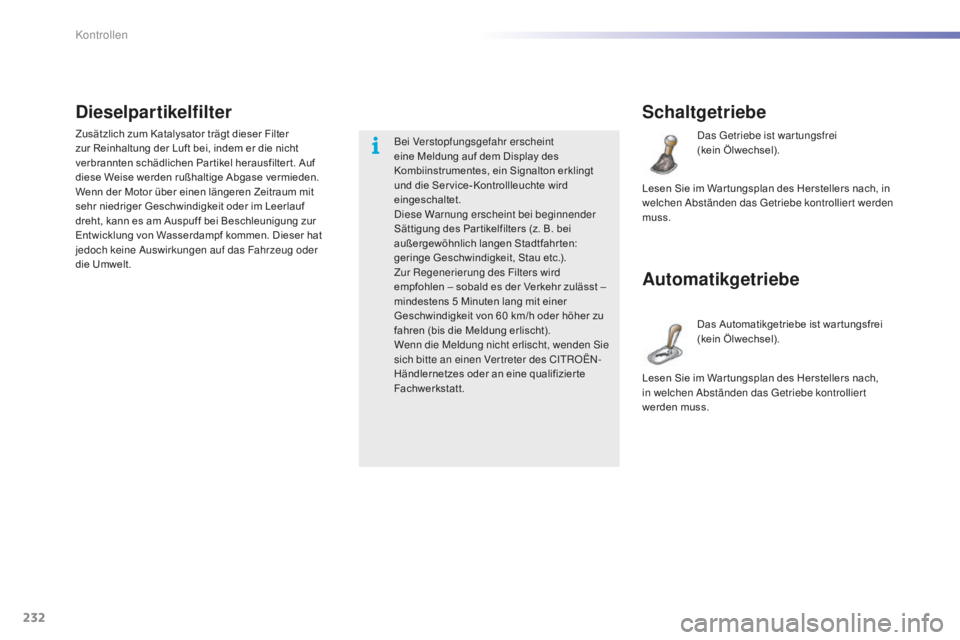

Schaltgetriebe
das getriebe ist war tungsfrei
(kein Ölwechsel).
Automatikgetriebe
Das Automatikgetriebe ist war tungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des Herstellers nach, in
welchen
a
bs
tänden das g
e
triebe kontrolliert werden
muss.
Lesen Sie im War tungsplan des Herstellers nach,
in welchen
a
b
ständen das g
e
triebe kontrollier t
werden muss.
Dieselpartikelfilter
Zusätzlich zum Katalysator trägt dieser Filter
zur Reinhaltung der Luft bei, indem er die nicht
verbrannten schädlichen Par tikel herausfilter t. Auf
diese Weise werden rußhaltige Abgase vermieden.
Wenn der Motor über einen längeren Zeitraum mit
sehr niedriger Geschwindigkeit oder im Leerlauf
dreht, kann es am Auspuff bei Beschleunigung zur
Entwicklung von Wasserdampf kommen. Dieser hat
jedoch keine
a
u
swirkungen auf das Fahrzeug oder
die Umwelt. Bei Verstopfungsgefahr erscheint
eine Meldung auf dem Display des
Kombiinstrumentes, ein Signalton erklingt
und die Ser vice- Kontrollleuchte wird
eingeschaltet.
di

ese Warnung erscheint bei beginnender
Sättigung des Par tikelfilters (z. B. bei
außergewöhnlich langen Stadtfahrten:
geringe Geschwindigkeit, Stau etc.).
Zur Regenerierung des Filters wird
empfohlen
– sobald es der Verkehr zulässt –
mindestens 5
Minuten lang mit einer
Geschwindigkeit von 60
km/h oder höher zu
fahren (bis die Meldung erlischt).
Wenn die Meldung nicht erlischt, wenden
s
i
e
sich bitte an einen Ver treter des C
i

t
R
OË
n-
H

ändlernetzes oder an eine qualifizier te
Fachwerkstatt.
Kontrollen

233
C5_de_Chap09_verification_ed01-2015

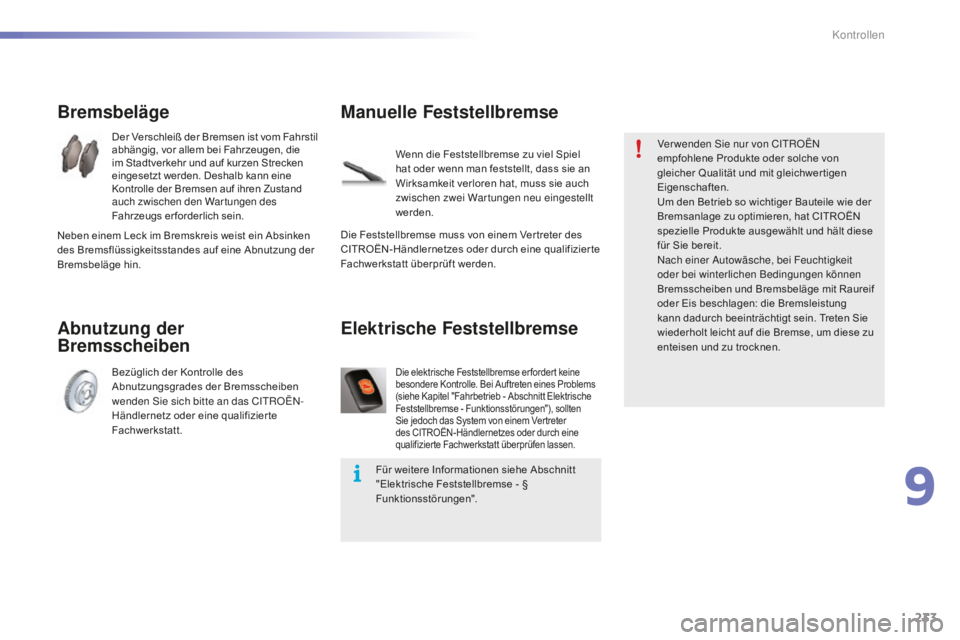

Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs er forderlich sein.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden s
i
e sich bitte an das C
i
t
R
OË
n-
H

ändlernetz oder eine qualifizier te
Fachwerkstatt.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Manuelle Feststellbremse
Ver wenden si
e nur von Ci tR OËn
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwer tigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
na

ch einer a
u
towäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen neu eingestellt
werden.
Die Feststellbremse muss von einem Ver treter des
CITROËN-Händlernetzes oder durch eine qualifizier te
Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Die elektrische Feststellbremse er forder t keine
besondere Kontrolle. Bei Auftreten eines Problems
(siehe Kapitel "Fahrbetrieb - Abschnitt Elektrische
Feststellbremse - Funktionsstörungen"), sollten
Sie jedoch das System von einem Ver treter
des CITROËN-Händlernetzes oder durch eine
qualifizier te Fachwerkstatt überprüfen lassen.
Für weitere Informationen siehe Abschnitt
"Elektrische Feststellbremse - §
Funktionsstörungen".
9
Kontrollen

234
C5_de_Chap09_verification_ed01-2015

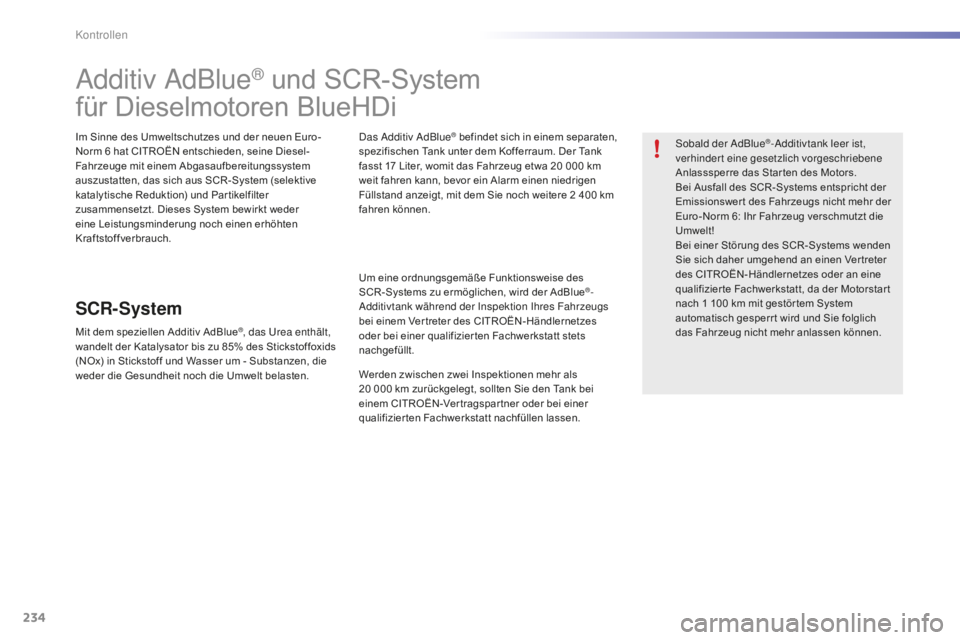

additiv adBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6
hat CITROËN entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR- System
Mit dem speziellen Additiv AdBlue®, das urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten.
das
a dditiv a dBlue
® befindet sich in einem separaten,
spezifischen Tank unter dem Kofferraum. Der Tank
fasst 17

Liter, womit das Fahrzeug etwa 20 000 km
weit fahren kann, bevor ein Alarm einen niedrigen
Füllstand anzeigt, mit dem Sie noch weitere 2
400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-add
itivtank während der
i
nspektion
i
hres Fahrzeugs
bei einem Ver treter des CITROËN-Händlernetzes
oder bei einer qualifizier ten Fachwerkstatt stets
nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20

000

km zurückgelegt, sollten Sie den Tank bei
einem CITROËN-Ver tragspar tner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen.
so
bald der a dBlue
®-additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.

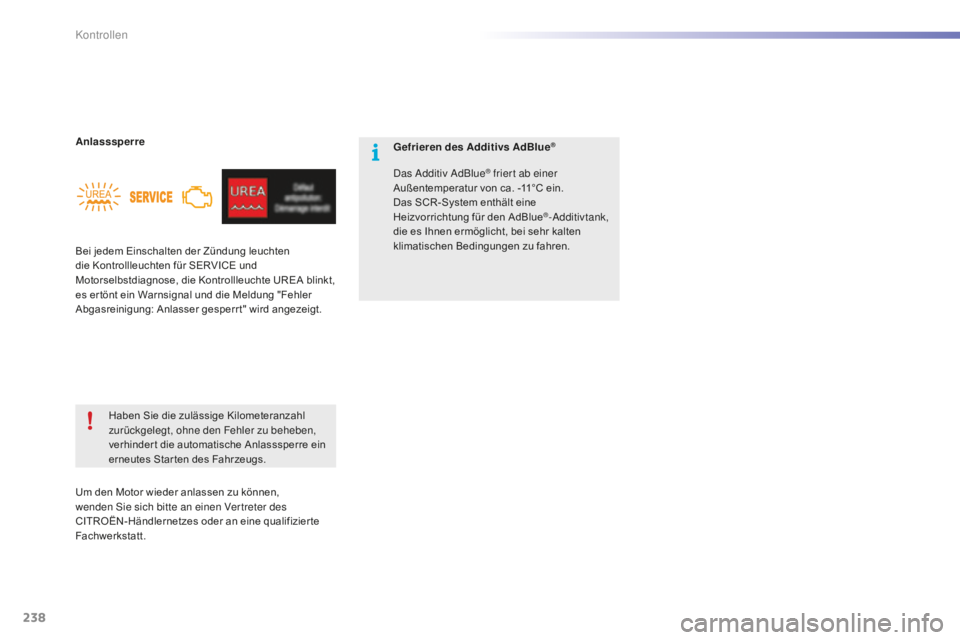

Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr der
Euro-Norm 6: Ihr Fahrzeug verschmutzt die
Umwelt!

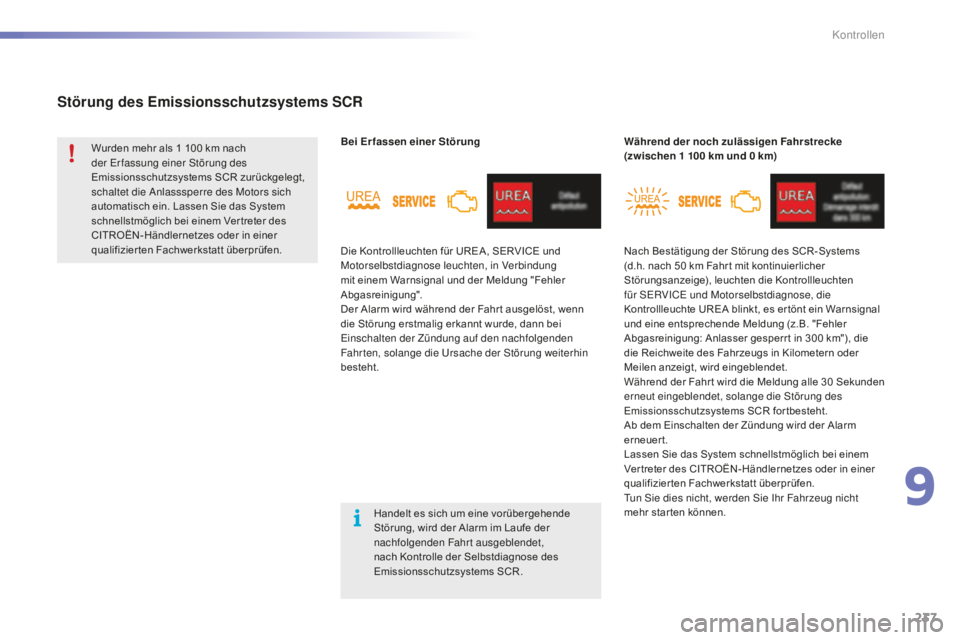

Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1

100

km mit gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
Kontrollen

235
C5_de_Chap09_verification_ed01-2015

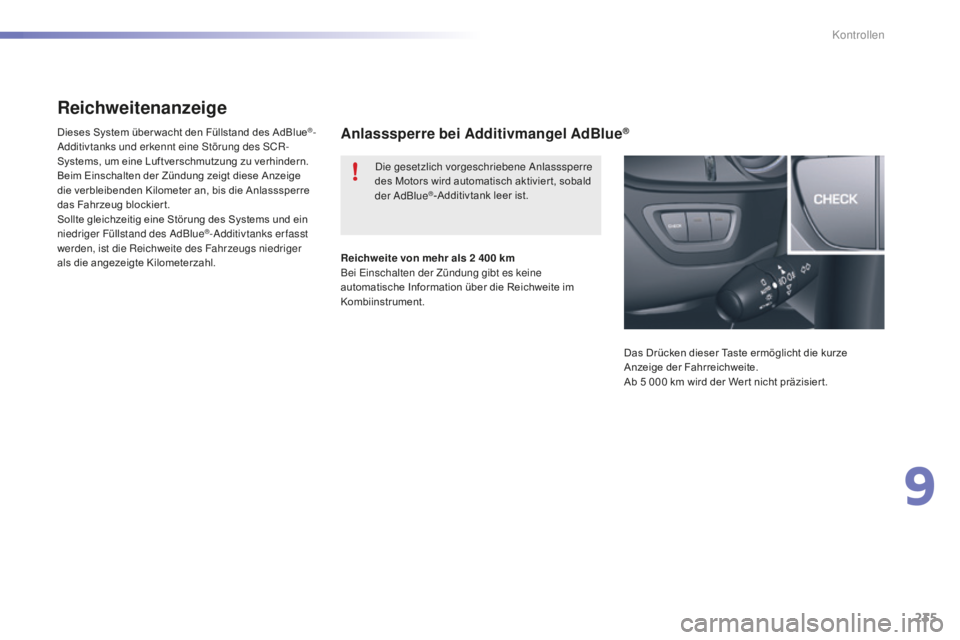

Reichweitenanzeige
Dieses System über wacht den Füllstand des AdBlue®-ad
ditivtanks und erkennt eine
st
örung des
sC
R-
Systems, um eine Luftverschmutzung zu verhindern.
Beim Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die Anlasssperre
das Fahrzeug blockier t.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des
a
dBlue
®-a dditivtanks erfasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl.
Anlasssperre bei Additivmangel AdBlue®
Reichweite von mehr als 2 400 km
B ei ei nschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Fahrreichweite.
Ab 5
000 km wird der Wer t nicht präzisier t.
di
e gesetzlich vorgeschriebene a
n
lasssperre
des Motors wird automatisch aktivier t, sobald
der a dBlue
®-Additivtank leer ist.
9
Kontrollen

236
C5_de_Chap09_verification_ed01-2015
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300
km
erneut angezeigt, bis der
a
d
ditivtank wieder aufgefüllt
wurde.
Wenden
s
i
e sich an einen Ver treter des C
i
t
R
OË
n-
H

ändlernetzes oder an eine qualifizier te
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv". Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
uRe

a blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle
30 Sekunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden si e sich an einen Ver treter des Ci tR OËn-
H ändlernetzes oder an eine qualifizier te
Fachwerkstatt, um das Additiv AdBlue® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Sie können das Fahrzeug sonst nicht mehr anlassen. Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
uRe

a blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperr t"
wird eingeblendet.
de
r a dditivtank a
d
Blue
® ist leer: die gesetzlich
vorgeschriebene
an
lasssperre verhindert das st arten
des Motors.
Um den Motor erneut star ten zu können,
wenden
s
i

e sich bitte an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8

Liter AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Auffüllen des
Additivs".

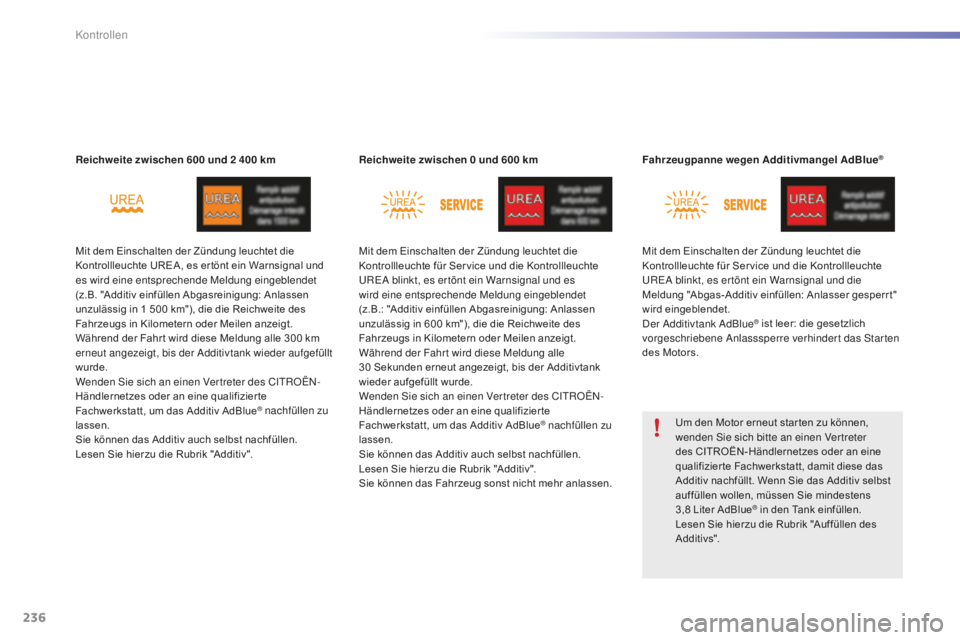

Reichweite
zwischen 600

und 2

400

km
Reichweite zwischen 0

und 600

km
Fahrzeugpanne wegen Additivmangel AdBlue
®
Kontrollen

237
C5_de_Chap09_verification_ed01-2015
Störung des Emissionsschutzsystems SCR
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
ein
schalten der Zündung auf den nachfolgenden
Fahr ten, solange die
u
r
sache der s
t
örung weiterhin
besteht.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR. Während der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Wurden mehr als 1

100

km nach
der
e
r

fassung einer
s
t

örung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die
a
nl

asssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Ver treter des
CITROËN-Händlernetzes oder in einer
qualifizier ten Fachwerkstatt überprüfen. Bei Erfassen einer Störung
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50 km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für
se
R
V
iCe
und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es er tönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperr t in 300
km"), die
die Reichweite des Fahrzeugs in Kilometern oder
Meilen anzeigt, wird eingeblendet.
Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die
s
t
örung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Ver treter des CITROËN-Händlernetzes oder in einer
qualifizier ten Fachwerkstatt überprüfen.
tu

n s
i
e dies nicht, werden s
i
e i
h
r Fahrzeug nicht
mehr star ten können.
9
Kontrollen

238
C5_de_Chap09_verification_ed01-2015
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperr t" wird angezeigt.Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhinder t die automatische Anlasssperre ein
erneutes Star ten des Fahrzeugs. Gefrieren des Additivs
AdBlue
®
das a dditiv a dBlue® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-a dditivtank,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
Anlasssperre
Um den Motor wieder anlassen zu können,
wenden
s
i

e sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
Kontrollen
