Tabla de fusibles
Fusible NºIntensidad Funciones
F6 25
A
to
ma trasera de 12 V (potencia máxima: 100 W)
F7 15


A
luc
es antiniebla
F8 20
AQuemador adicional (
di

ésel)
F9 30
AFreno de estacionamiento eléctrico
8
información práctica

210
C5_es_Chap08_information_ed01-2015

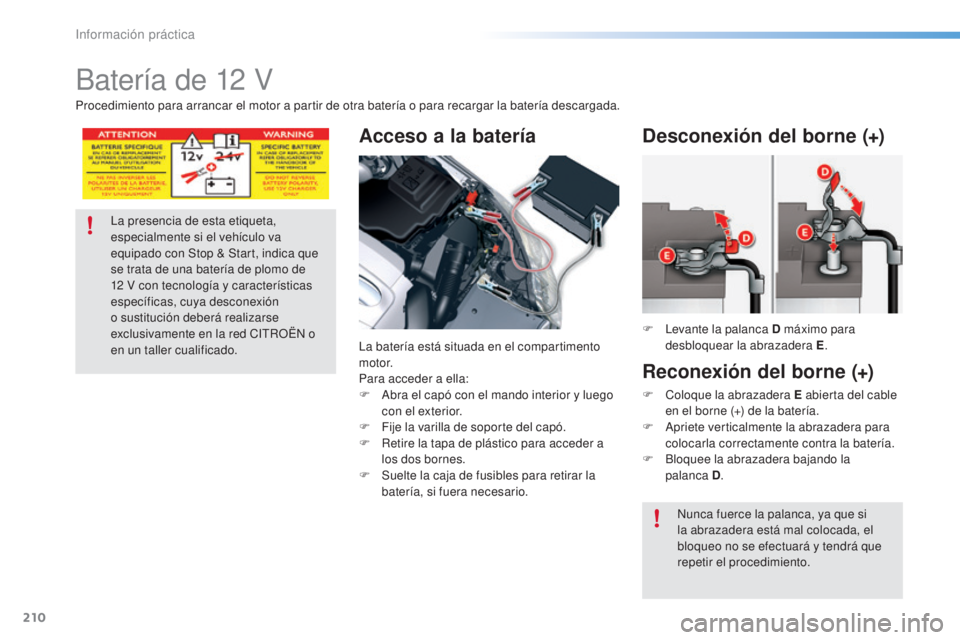

Batería de 12 V
Acceso a la batería
la batería está situada en el compartimento
motor.
Para acceder a ella:
F a
b
ra el capó con el mando interior y luego
con el exterior.
F

F
ije la varilla de soporte del capó.
F

R
etire la tapa de plástico para acceder a
los dos bornes.
F

S
uelte la caja de fusibles para retirar la
batería, si fuera necesario. F
l
e
vante la palanca D máximo para
desbloquear la abrazadera E .
Desconexión del borne (+)
la presencia de esta etiqueta,
especialmente si el vehículo va
equipado con Stop & Start, indica que
se trata de una batería de plomo de
12
V con tecnología y características
específicas, cuya desconexión
o sustitución deberá realizarse
exclusivamente en la red C
i

t
R
OË
n
o
en un taller cualificado.
Procedimiento para arrancar el motor a partir de otra batería o para recargar la batería descargada.
Reconexión del borne (+)
F Coloque la abrazadera E abierta del cable
en el borne (+) de la batería.
F
a
p
riete verticalmente la abrazadera para
colocarla correctamente contra la batería.
F

B
loquee la abrazadera bajando la
palanca D .
nu

nca fuerce la palanca, ya que si
la abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que
repetir el procedimiento.
información práctica

211
C5_es_Chap08_information_ed01-2015
Después de la reconexión
después de volver a conectar la
batería, ponga el contacto y espere
1

minuto antes de arrancar para
permitir la inicialización de los sistemas
electrónicos.
n
o o
bstante, si después
de esta manipulación subsisten
ligeras anomalías, contacte con la red
C
i

t
R
OË
n
o con un taller cualificado.
Consulte el apartado correspondiente
para realizar usted mismo la
reinicialización de:
-
l
a l
lave con mando a distancia.
-
l
a p
ersiana de ocultación del techo
acristalado panorámico.
-
l
a
s emisoras de radio, la fecha y la
hora del sistema audio.
Arranque a partir de otra
batería
Cuando la batería del vehículo está
descargada, el motor puede arrancarse
utilizando una batería de repuesto (externa o
de otro vehículo) y cables de emergencia.
Antes de la desconexión
antes de desconectar la batería, debe
esperar 2 minutos tras haber cortado el
contacto.
Cierre las lunas y las puertas
delanteras antes de desconectar la
batería. F

C
onecte el cable rojo al borne (+) de la
batería descargada A y, a continuación, al
borne (+) de la batería auxiliar B .
F

C
onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B .
F

C
onecte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado.
F
a
r
ranque el motor del otro vehículo y
déjelo en funcionamiento durante unos
minutos.
F
a
c
cione el arranque del vehículo averiado
y deje el motor en funcionamiento.
S

i el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
F
e
s
pere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
Compruebe previamente que la batería
de repuesto tiene una tensión nominal
de 12
V y una capacidad al menos igual
a la de la batería descargada.
no a

rranque el motor conectando un
cargador de batería.
no d

esconecte el borne (+) con el motor
en marcha.
8
información práctica

212
C5_es_Chap08_information_ed01-2015

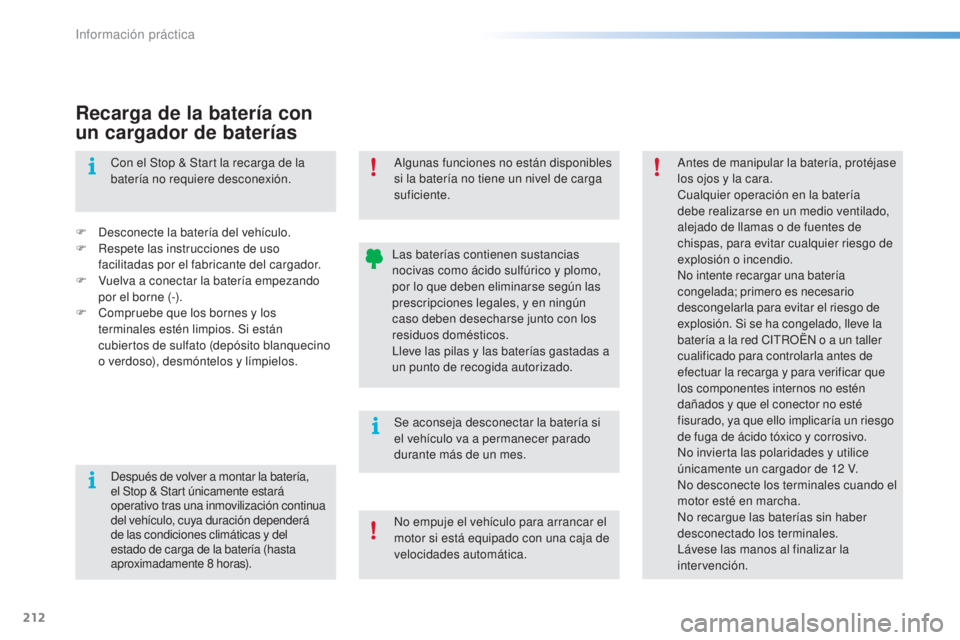

Recarga de la batería con
un cargador de baterías
F desconecte la batería del vehículo.
F R espete las instrucciones de uso
facilitadas por el fabricante del cargador.
F

V
uelva a conectar la batería empezando
por el borne (-).
F

C
ompruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos. Con el Stop & Start la recarga de la
batería no requiere desconexión.
al

gunas funciones no están disponibles
si la batería no tiene un nivel de carga
suficiente.
an
tes de manipular la batería, protéjase
los ojos y la cara.
Cualquier operación en la batería
debe realizarse en un medio ventilado,
alejado de llamas o de fuentes de
chispas, para evitar cualquier riesgo de
explosión o incendio.
no i

ntente recargar una batería
congelada; primero es necesario
descongelarla para evitar el riesgo de
explosión. Si se ha congelado, lleve la
batería a la red C
i

t
R
OË
n
o a un taller
cualificado para controlarla antes de
efectuar la recarga y para verificar que
los componentes internos no estén
dañados y que el conector no esté
fisurado, ya que ello implicaría un riesgo
de fuga de ácido tóxico y corrosivo.
no i

nvierta las polaridades y utilice
únicamente un cargador de 12
V.
no

desconecte los terminales cuando el
motor esté en marcha.
no r

ecargue las baterías sin haber
desconectado los terminales.
lá

vese las manos al finalizar la
intervención.
Se aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.
la

s baterías contienen sustancias
nocivas como ácido sulfúrico y plomo,
por lo que deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
ll

eve las pilas y las baterías gastadas a
un punto de recogida autorizado.
no e

mpuje el vehículo para arrancar el
motor si está equipado con una caja de
velocidades automática.
de

spués de volver a montar la batería,
el Stop & Start únicamente estará
operativo tras una inmovilización continua
del vehículo, cuya duración dependerá
de las condiciones climáticas y del
estado de carga de la batería (hasta
aproximadamente 8


horas).
información práctica

213
C5_es_Chap08_information_ed01-2015

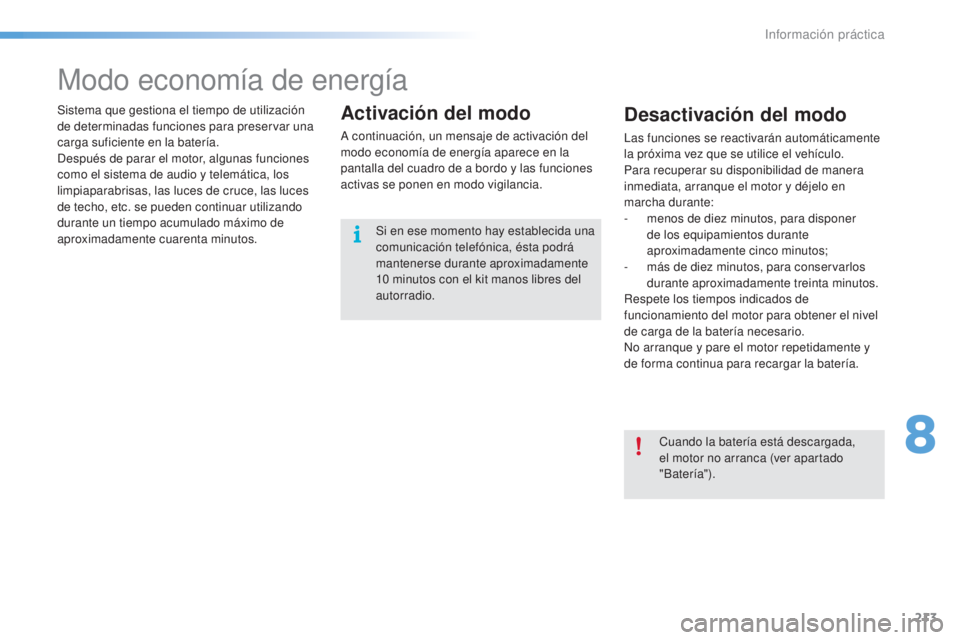

Modo economía de energía
Sistema que gestiona el tiempo de utilización
de determinadas funciones para preservar una
carga suficiente en la batería.
de
spués de parar el motor, algunas funciones
como el sistema de audio y telemática, los
limpiaparabrisas, las luces de cruce, las luces
de techo, etc. se pueden continuar utilizando
durante un tiempo acumulado máximo de
aproximadamente cuarenta minutos.Activación del modo
a continuación, un mensaje de activación del
m odo economía de energía aparece en la
pantalla del cuadro de a bordo y las funciones
activas se ponen en modo vigilancia.
Si en ese momento hay establecida una
comunicación telefónica, ésta podrá
mantenerse durante aproximadamente
10
minutos con el kit manos libres del
autorradio.
Desactivación del modo
las funciones se reactivarán automáticamente
la próxima vez que se utilice el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en
marcha durante:
-

m
enos de diez minutos, para disponer
de los equipamientos durante
aproximadamente cinco minutos;
-

m
ás de diez minutos, para conservarlos
durante aproximadamente treinta minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
no a

rranque y pare el motor repetidamente y
de forma continua para recargar la batería.
Cuando la batería está descargada,
el motor no arranca (ver apartado
"Batería").
8
información práctica

214
C5_es_Chap08_information_ed01-2015

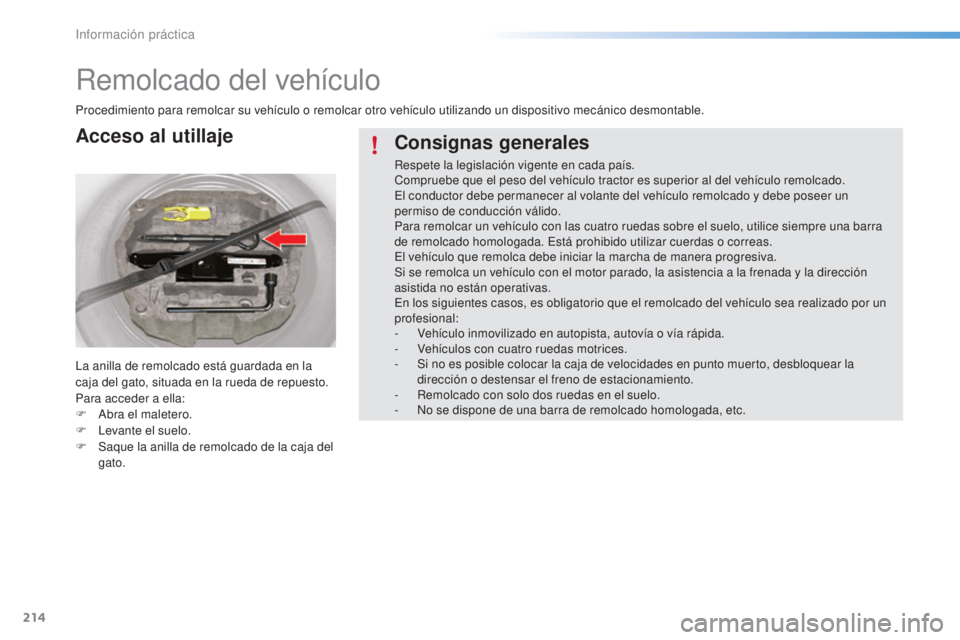

Remolcado del vehículo
Procedimiento para remolcar su vehículo o remolcar otro vehículo utilizando un dispositivo mecánico desmontable.
la a
nilla de remolcado está guardada en la
caja del gato, situada en la rueda de repuesto.
Para acceder a ella:
F
a
br
a el maletero.
F
l
e
vante el suelo.
F

S
aque la anilla de remolcado de la caja del
gato.
Acceso al utillaje Consignas generales
Respete la legislación vigente en cada país.
Compruebe que el peso del vehículo tractor es superior al del vehículo remolcado.
el c

onductor debe permanecer al volante del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro ruedas sobre el suelo, utilice siempre una barra
de remolcado homologada.
e stá prohibido utilizar cuerdas o correas.
el v

ehículo que remolca debe iniciar la marcha de manera progresiva.
Si se remolca un vehículo con el motor parado, la asistencia a la frenada y la dirección
asistida no están operativas.
en l

os siguientes casos, es obligatorio que el remolcado del vehículo sea realizado por un
profesional:
-

V
ehículo inmovilizado en autopista, autovía o vía rápida.
-

V
ehículos con cuatro ruedas motrices.
-

S
i no es posible colocar la caja de velocidades en punto muerto, desbloquear la
dirección o destensar el freno de estacionamiento.
-

R
emolcado con solo dos ruedas en el suelo.
-
n
o s
e dispone de una barra de remolcado homologada, etc.
información práctica

215
C5_es_Chap08_information_ed01-2015

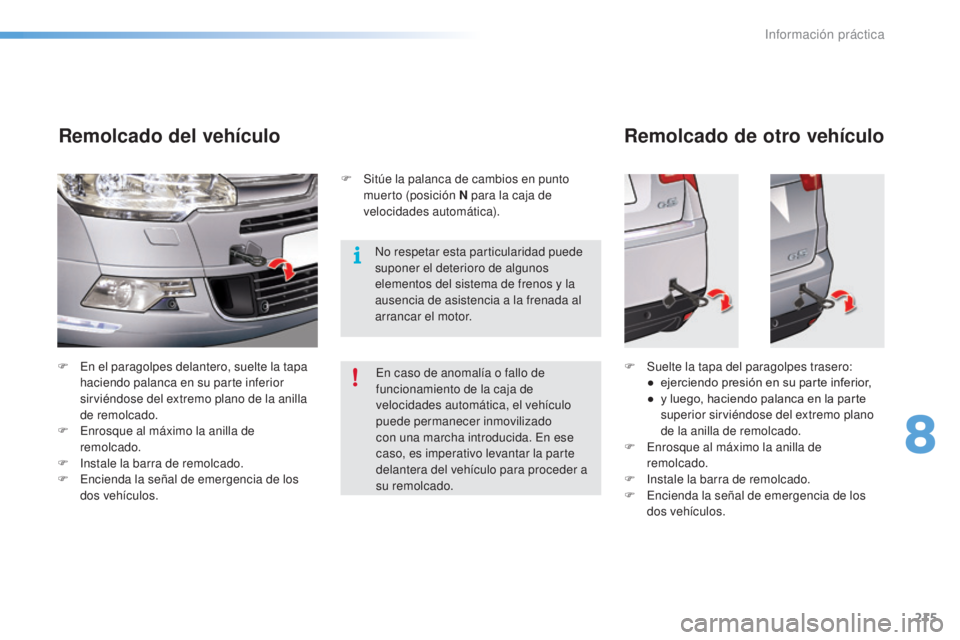

F en el paragolpes delantero, suelte la tapa haciendo palanca en su parte inferior
sirviéndose del extremo plano de la anilla
de remolcado.
F
e
n
rosque al máximo la anilla de
remolcado.
F
i
n
stale la barra de remolcado.
F
e
n
cienda la señal de emergencia de los
dos vehículos.
Remolcado del vehículo
no respetar esta particularidad puede
suponer el deterioro de algunos
elementos del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
en c

aso de anomalía o fallo de
funcionamiento de la caja de
velocidades automática, el vehículo
puede permanecer inmovilizado
con una marcha introducida.
e
n e
se
caso, es imperativo levantar la parte
delantera del vehículo para proceder a
su remolcado. F

S
uelte la tapa del paragolpes trasero:
●

e
jerciendo presión en su parte inferior,
●

y l
uego, haciendo palanca en la parte
superior sirviéndose del extremo plano
de la anilla de remolcado.
F
e
n
rosque al máximo la anilla de
remolcado.
F
i
n
stale la barra de remolcado.
F
e
n
cienda la señal de emergencia de los
dos vehículos.
Remolcado de otro vehículo
F Sitúe la palanca de cambios en punto muerto (posición N para la caja de
velocidades automática).
8
información práctica

216
C5_es_Chap08_information_ed01-2015

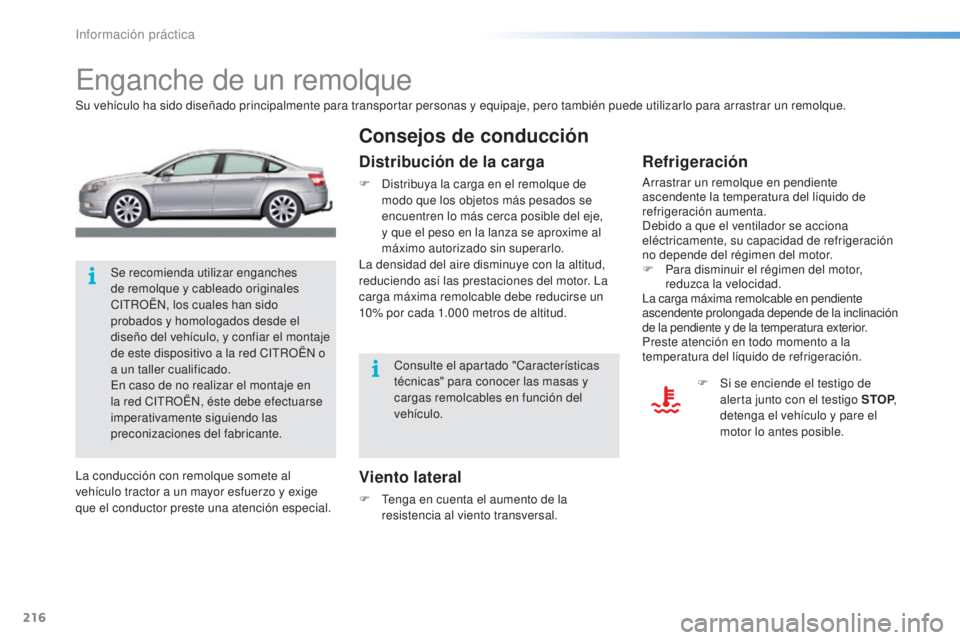

enganche de un remolque
Su vehículo ha sido diseñado principalmente para transportar personas y equipaje, pero también puede utilizarlo para arrastrar un remolque.
Viento lateral
F tenga en cuenta el aumento de la resistencia al viento transversal.
Consejos de conducción
Refrigeración
arrastrar un remolque en pendiente
ascendente la temperatura del líquido de
refrigeración aumenta.
de

bido a que el ventilador se acciona
eléctricamente, su capacidad de refrigeración
no depende del régimen del motor.
F

P
ara disminuir el régimen del motor,
reduzca la velocidad.
la

carga máxima remolcable en pendiente
ascendente prolongada depende de la inclinación
de la pendiente y de la temperatura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.
Se recomienda utilizar enganches
de remolque y cableado originales
C
i

t
R

OË
n, l

os cuales han sido
probados y homologados desde el
diseño del vehículo, y confiar el montaje
de este dispositivo a la red C
i

t
R

OË
n

o
a un taller cualificado.
en c

aso de no realizar el montaje en
la red C
i

t
R

OË
n, é

ste debe efectuarse
imperativamente siguiendo las
preconizaciones del fabricante.
la c

onducción con remolque somete al
vehículo tractor a un mayor esfuerzo y exige
que el conductor preste una atención especial.
Distribución de la carga
F distribuya la carga en el remolque de modo que los objetos más pesados se
encuentren lo más cerca posible del eje,
y que el peso en la lanza se aproxime al
máximo autorizado sin superarlo.
la d

ensidad del aire disminuye con la altitud,
reduciendo así las prestaciones del motor.
l
a
c

arga máxima remolcable debe reducirse un
10% por cada 1.000
metros de altitud. F

S
i se enciende el testigo de
alerta junto con el testigo STOP ,
detenga el vehículo y pare el
motor lo antes posible.
Consulte el apartado "Características
técnicas" para conocer las masas y
cargas remolcables en función del
vehículo.
información práctica

217
C5_es_Chap08_information_ed01-2015
Obturador
en caso de remolcado del vehículo, es
obligatorio retirar el obturador situado en el
paragolpes delantero, así como la junta del
capó, si el vehículo dispone de ella.
Para ello, consulte con la Red C
i
t
R
OË
n
o con
un taller cualificado.
Neumáticos
F Controle la presión de los neumáticos del vehículo tractor y del remolque, y respete
las presiones recomendadas.
Alumbrado
F Compruebe la señalización eléctrica del remolque.
la a

yuda trasera al estacionamiento se
neutraliza automáticamente al utilizar
un enganche de remolque original de
C
it
R
OË
n.
Frenos
arrastrar un remolque aumenta la distancia de
frenada.
Para limitar el calentamiento de los frenos, en
particular en pendiente descendente de tipo
montaña, se recomienda utilizar el freno motor.
8
información práctica

218
C5_es_Chap08_information_ed01-2015
Barras de techo
el diseño del vehículo requiere, por motivos de
seguridad y para no dañar el techo ni el portón
del maletero, la utilización de barras de techo
testadas y aprobadas por Cit
R
OË
n.ind

ependientemente del tipo de carga que vaya
a transportar sobre el techo (portabicicletas,
portaesquís...), es necesario instalar barras
de techo transversales.
e
s
tá terminantemente
prohibido fijar o anclar la carga a cualquier otro
elemento que no sean las barras de techo.
Recomendaciones
F distribuya la carga uniformemente, evitando sobrecargar uno de los lados.
F
d
i
sponga la carga más pesada lo más
cerca posible del techo.
F

F
ije la carga sólidamente y señalícela si
excede de las dimensiones del vehículo.
F

C
onduzca con suavidad, ya que la
sensibilidad al viento lateral se incrementa
(la estabilidad del vehículo puede verse
afectada).
F

R
etire las barras de techo una vez
finalizado el transporte. Carga máxima distribuida en las barras
de techo (para una altura de carga
que no exceda los 40
cm, excepto
portabicicletas): 80

kg.
Si la altura supera los 40 cm, adapte
la velocidad en función del per fil de
la vía para no dañar las barras ni las
fijaciones al techo.
Consulte la legislación nacional para
informarse sobre la reglamentación
relativa al transporte de objetos más
largos que el vehículo.
información práctica
