Page 21 of 276
19
Instrumentación de a bordo

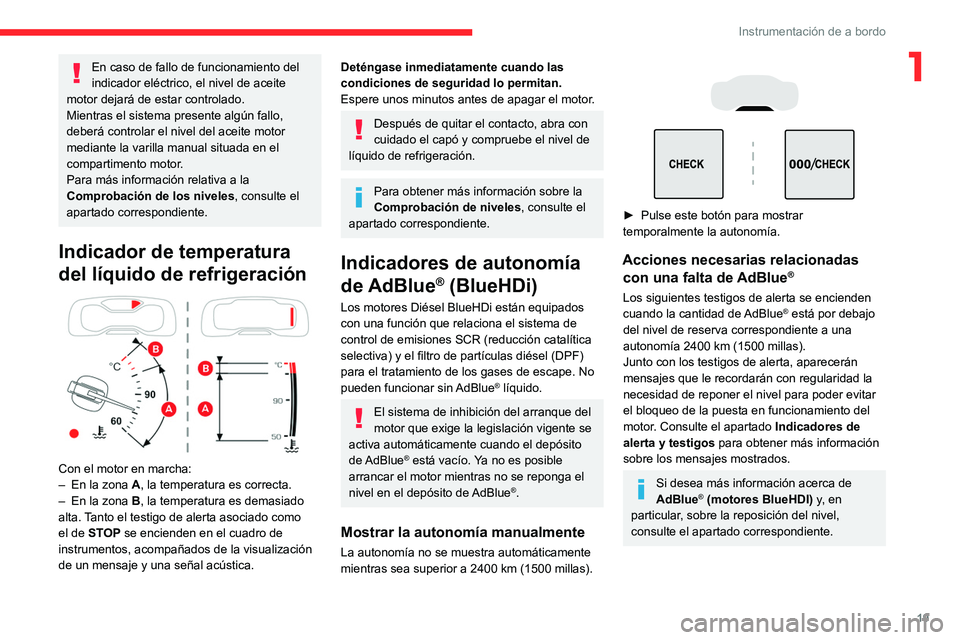

1En caso de fallo de funcionamiento del
indicador eléctrico, el nivel de aceite
motor dejará de estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Indicador de temperatura
del líquido de refrigeración
Con el motor en marcha:
– En la zona A, la temperatura es correcta.
–
En la zona
B, la temperatura es demasiado
alta. Tanto el testigo de alerta asociado como
el de STOP se encienden en el cuadro de
instrumentos, acompañados de la visualización
de un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Indicadores de autonomía
de AdBlue
® (BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema de
control de emisiones SCR (reducción catalítica
selectiva) y el filtro de partículas diésel (DPF)
para el tratamiento de los gases de escape. No
pueden funcionar sin AdBlue
® líquido.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.
Mostrar la autonomía manualmente
La autonomía no se muestra automáticamente
mientras sea superior a 2400 km (1500 millas).
► Pulse este botón para mostrar
temporalmente la autonomía.
Acciones necesarias relacionadas con una falta de AdBlue®
Los siguientes testigos de alerta se encienden
cuando la cantidad de AdBlue® está por debajo
del nivel de reserva correspondiente a una
autonomía 2400 km (1500 millas).
Junto con los testigos de alerta, aparecerán
mensajes que le recordarán con regularidad la
necesidad de reponer el nivel para poder evitar
el bloqueo de la puesta en funcionamiento del
motor. Consulte el apartado Indicadores de
alerta y testigos para obtener más información
sobre los mensajes mostrados.
Si desea más información acerca de
AdBlue® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Page 22 of 276
20
Instrumentación de a bordo
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante
Reponga el
nivel.Entre 2400
y 800 km
Reponga el
nivel lo antes
posible.Entre 800 y
100
km
Es esencial
reponer el
nivel, debido
al riesgo de
que se impida
el arranque
del motor.Entre 100 y
0 km
Para poder
volver a
arrancar
el motor,
reponga al
menos 5 litros
de AdBlue
® en
el depósito. 0 km
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento
Si se detecta un fallo de
funcionamiento, estos testigos
de alerta se encienden
acompañados de una señal
acústica y del mensaje
"Fallo
anticontaminación ".
La alerta se activa durante la conducción
cuando se detecta el fallo por primera vez y,
posteriormente, cada vez que se dé el contacto
en sucesivos trayectos mientras la causa del
fallo persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue
encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo de alerta
AdBlue parpadea y se
muestra un mensaje ("Fallo anticontaminación:
arranque inhibido en X kms (millas) ")
indicando la autonomía en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Lleve a revisar el sistema a un
concesionario CITROËN o a un taller
cualificado lo antes posible.
Arranque inhibido
Cada vez que se dé el contacto, se muestra el
mensaje " Fallo anticontaminación: arranque
inhibido ".
Para volver a arrancar el motor
Póngase en contacto con un
concesionario autorizado CITROËN o taller
cualificado.
Indicador de potencia
(híbrido recargable)
El indicador de potencia muestra en tiempo real
la potencia demandada por el vehículo.
Existen 3 zonas:
Page 23 of 276
21
Instrumentación de a bordo
1POWER Alta demanda de potencia, utilizando la capacidad combinada
de los motores de gasolina y
eléctrico.
El cursor se sitúa en esta zona
durante las fases de conducción más
dinámicas, cuando se demanden
niveles altos de rendimiento.
ECO Utilización óptima de la energía (combustión o eléctrico).
El cursor se sitúa en esta zona
al circular con corriente eléctrica
y cuando se hace un uso óptimo
del motor de gasolina, que se
obtienen con un estilo de conducción
adecuado.
Un símbolo indica el umbral en el
que el motor de gasolina arrancará
de nuevo. El conductor puede
así moderar las aceleraciones
para permanecer en el modo de
circulación eléctrica
CHARGE Recuperación de energía para recargar parcialmente la batería de
tracción.
El cursor se sitúa en esta zona
durante la desaceleración: soltando
el pedal del acelerador o frenando
La recarga parcial de la batería mediante
recuperación de energía no tiene efecto
sobre el indicador de nivel de carga.
Indicador del nivel de carga
(híbrido recargable)
El nivel de carga de la batería de tracción y la
autonomía restante en modo de circulación
eléctrica se muestran permanentemente al dar el
contacto del vehículo.
La autonomía mostrada depende del uso
del vehículo (tipo de conducción y
velocidad), la temperatura exterior y el
equipamiento de confort activado.
Cuentakilómetros
Los kilometrajes total y parcial se muestran
durante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
En viajes al extranjero, es posible que
necesite cambiar las unidades de
distancia y velocidad: La indicación de la
distancia y la velocidad se debe expresar en
la unidad oficial del país (km o millas). Para
cambiar de unidades se utiliza el menú de
configuración de la pantalla. El vehículo debe
estar parado.
Cuentakilómetros total
Mide la distancia total recorrida por el vehículo
desde su primera puesta en circulación.
Cuentakilómetros parcial
Mide la distancia recorrida desde la última
puesta a cero por el conductor.
Puesta a cero del cuentakilómetros
► Con el contacto dado, pulse el botón hasta
que aparezcan unos ceros.
Page 24 of 276
22
Instrumentación de a bordo

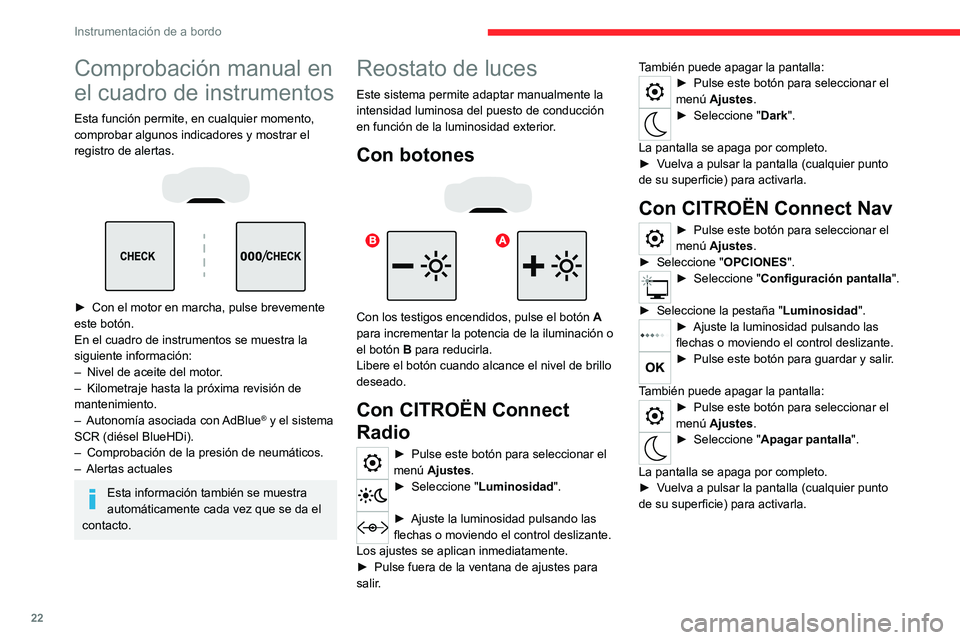

Comprobación manual en
el cuadro de instrumentos
Esta función permite, en cualquier momento,
comprobar algunos indicadores y mostrar el
registro de alertas.
► Con el motor en marcha, pulse brevemente
este botón.
En el cuadro de instrumentos se muestra la
siguiente información:
–
Nivel de aceite del motor
.
–
Kilometraje hasta la próxima revisión de
mantenimiento.
–
Autonomía asociada con
AdBlue® y el sistema
SCR (diésel BlueHDi).
–
Comprobación de la presión de neumáticos.
–
Alertas actuales
Esta información también se muestra
automáticamente cada vez que se da el
contacto.
Reostato de luces
Este sistema permite adaptar manualmente la
intensidad luminosa del puesto de conducción
en función de la luminosidad exterior.
Con botones
Con los testigos encendidos, pulse el botón A
para incrementar la potencia de la iluminación o
el botón B para reducirla.
Libere el botón cuando alcance el nivel de brillo
deseado.
Con CITROËN Connect
Radio
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Luminosidad ".
► Ajuste la luminosidad pulsando las
flechas o moviendo el control deslizante.
Los ajustes se aplican inmediatamente.
►
Pulse fuera de la ventana de ajustes para
salir
. También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Dark".
La pantalla se apaga por completo.
►
V
uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Con CITROËN Connect Nav
► Pulse este botón para seleccionar el
menú Ajustes.
►
Seleccione " OPCIONES
".
► Seleccione "Configuración pantalla ".
►
Seleccione la pestaña " Luminosidad".► Ajuste la luminosidad pulsando las
flechas o moviendo el control deslizante.
► Pulse este botón para guardar y salir .
También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccione " Apagar pantalla ".
La pantalla se apaga por completo.
►
V
uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Page 25 of 276
23
Instrumentación de a bordo

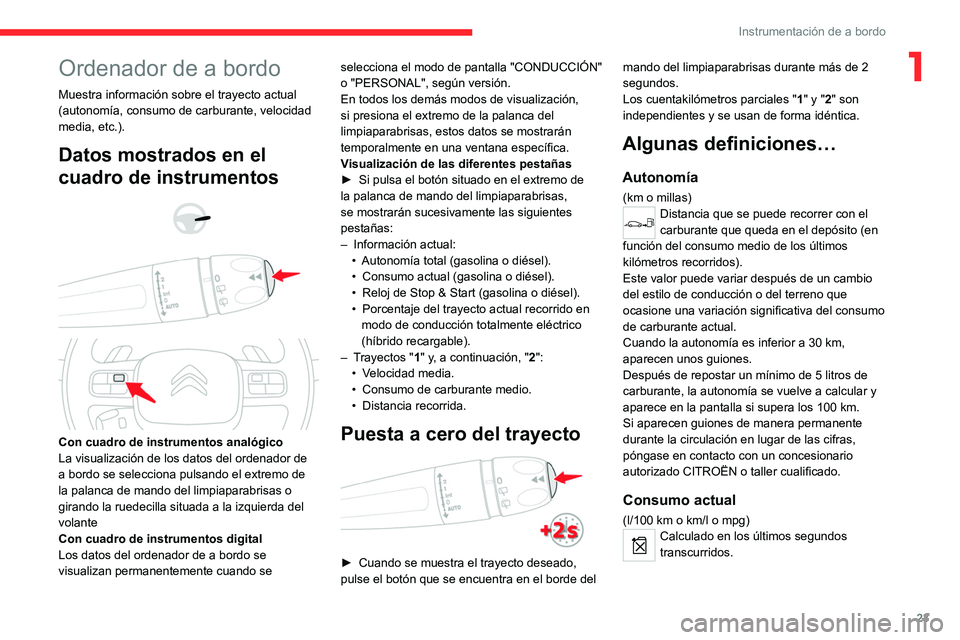

1Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
media, etc.).
Datos mostrados en el
cuadro de instrumentos
Con cuadro de instrumentos analógico
La visualización de los datos del ordenador de
a bordo se selecciona pulsando el extremo de
la palanca de mando del limpiaparabrisas o
girando la ruedecilla situada a la izquierda del
volante
Con cuadro de instrumentos digital
Los datos del ordenador de a bordo se
visualizan permanentemente cuando se selecciona el modo de pantalla "CONDUCCIÓN"
o "PERSONAL", según versión.
En todos los demás modos de visualización,
si presiona el extremo de la palanca del
limpiaparabrisas, estos datos se mostrarán
temporalmente en una ventana específica.
Visualización de las diferentes pestañas
►
Si pulsa el botón situado en el extremo de
la palanca de mando del limpiaparabrisas,
se mostrarán sucesivamente las siguientes
pestañas:
–
Información actual:
•
Autonomía total (gasolina o diésel).
•
Consumo actual (gasolina o diésel).
•
Reloj de Stop & Start (gasolina o diésel).
•
Porcentaje del trayecto actual recorrido en
modo de conducción totalmente eléctrico
(híbrido recargable).
–
T
rayectos "1" y, a continuación, "2":
•
V
elocidad media.
•
Consumo de carburante medio.
•
Distancia recorrida.
Puesta a cero del trayecto
► Cuando se muestra el trayecto deseado,
pulse el botón que se encuentra en el borde del mando del limpiaparabrisas durante más de 2
segundos.
Los cuentakilómetros parciales "
1 " y "2" son
independientes y se usan de forma idéntica.
Algunas definiciones…
Autonomía
(km o millas)Distancia que se puede recorrer con el
carburante que queda en el depósito (en
función del consumo medio de los últimos
kilómetros recorridos).
Este valor puede variar después de un cambio
del estilo de conducción o del terreno que
ocasione una variación significativa del consumo
de carburante actual.
Cuando la autonomía es inferior a 30
km,
aparecen unos guiones.
Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100
km.
Si aparecen guiones de manera permanente
durante la circulación en lugar de las cifras,
póngase en contacto con un concesionario
autorizado CITROËN o taller cualificado.
Consumo actual
(l/100 km o km/l o mpg)Calculado en los últimos segundos
transcurridos.
Page 26 of 276

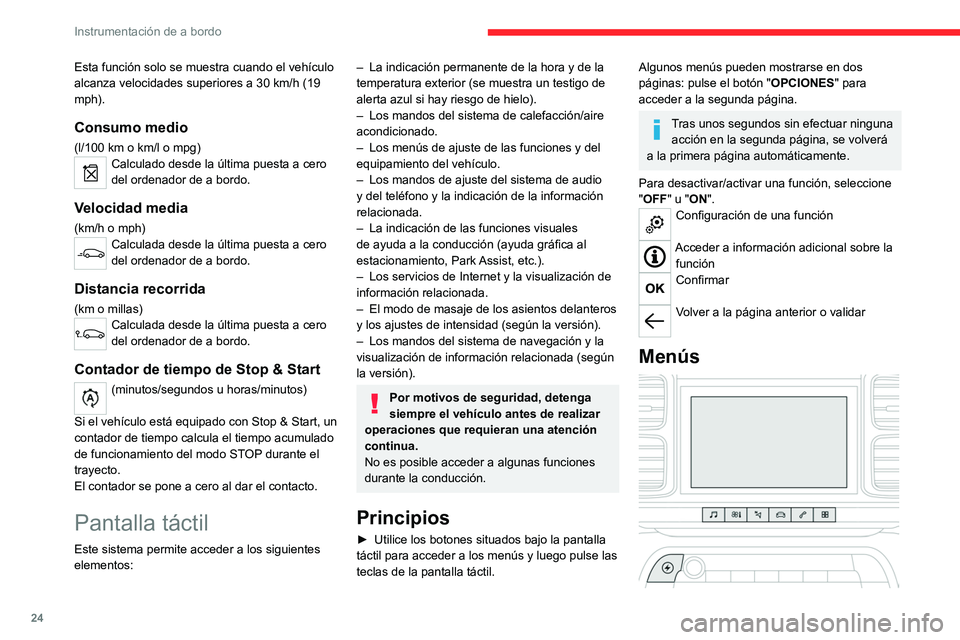

24
Instrumentación de a bordo
Esta función solo se muestra cuando el vehículo
alcanza velocidades superiores a 30 km/h (19
mph).
Consumo medio
(l/100 km o km/l o mpg)Calculado desde la última puesta a cero
del ordenador de a bordo.
Velocidad media
(km/h o mph)Calculada desde la última puesta a cero
del ordenador de a bordo.
Distancia recorrida
(km o millas)Calculada desde la última puesta a cero
del ordenador de a bordo.
Contador de tiempo de Stop & Start
(minutos/segundos u horas/minutos)
Si el vehículo está equipado con Stop & Start, un
contador de tiempo calcula el tiempo acumulado
de funcionamiento del modo STOP durante el
trayecto.
El contador se pone a cero al dar el contacto.
Pantalla táctil
Este sistema permite acceder a los siguientes
elementos:
– La indicación permanente de la hora y de la
temperatura exterior (se muestra un testigo de
alerta azul si hay riesgo de hielo).
–
Los mandos del sistema de calefacción/aire
acondicionado.
–
Los menús de ajuste de las funciones y del
equipamiento del vehículo.
–
Los mandos de ajuste del sistema de audio
y del teléfono y la indicación de la información
relacionada.
–
La indicación de las funciones visuales
de ayuda a la conducción (ayuda gráfica al
estacionamiento, Park
Assist, etc.).
–
Los servicios de Internet y la visualización de
información relacionada.
–
El modo de masaje de los asientos delanteros
y los ajustes de intensidad (según la versión).
–
Los mandos del sistema de navegación y la
visualización de información relacionada (según
la versión).
Por motivos de seguridad, detenga
siempre el vehículo antes de realizar
operaciones que requieran una atención
continua.
No es posible acceder a algunas funciones
durante la conducción.
Principios
► Utilice los botones situados bajo la pantalla
táctil para acceder a los menús y luego pulse las
teclas de la pantalla táctil.
Algunos menús pueden mostrarse en dos
páginas: pulse el botón " OPCIONES" para
acceder a la segunda página.
Tras unos segundos sin efectuar ninguna acción en la segunda página, se volverá
a la primera página automáticamente.
Para desactivar/activar una función, seleccione
"OFF " u "ON".
Configuración de una función
Acceder a información adicional sobre la
función
Confirmar
Volver a la página anterior o validar
Menús
Page 27 of 276

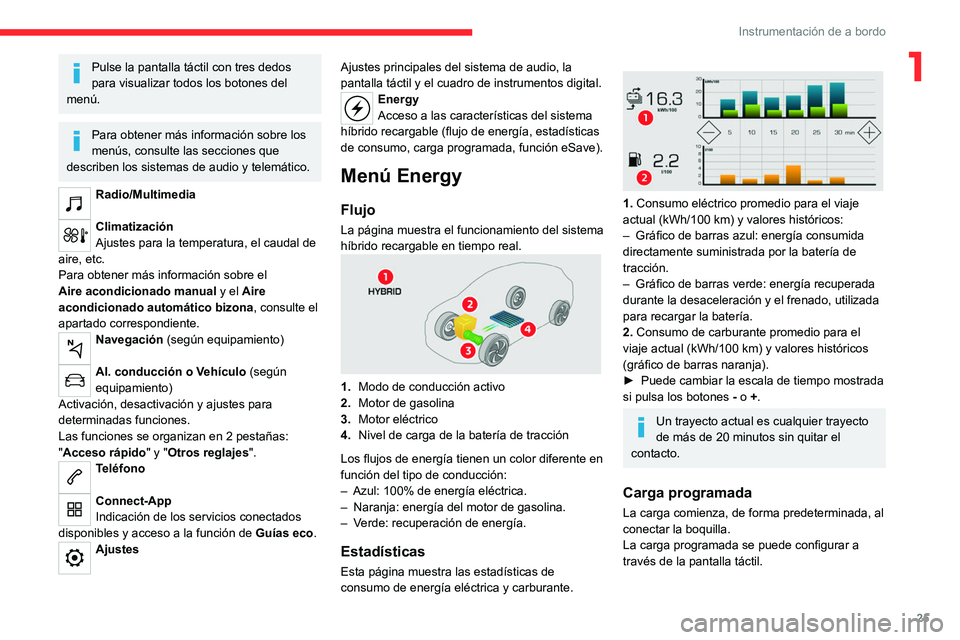

25
Instrumentación de a bordo
1Pulse la pantalla táctil con tres dedos
para visualizar todos los botones del
menú.
Para obtener más información sobre los
menús, consulte las secciones que
describen los sistemas de audio y telemático.
Radio/Multimedia
Climatización
Ajustes para la temperatura, el caudal de
aire, etc.
Para obtener más información sobre el
Aire acondicionado manual y el Aire
acondicionado automático bizona , consulte el
apartado correspondiente.
Navegación (según equipamiento)
Al. conducción o Vehículo (según
equipamiento)
Activación, desactivación y ajustes para
determinadas funciones.
Las funciones se organizan en 2 pestañas:
"Acceso rápido" y "Otros reglajes".
Teléfono
Connect-App
Indicación de los servicios conectados
disponibles y acceso a la función de Guías eco.
Ajustes Ajustes principales del sistema de audio, la
pantalla táctil y el cuadro de instrumentos digital.
Energy
Acceso a las características del sistema
híbrido recargable (flujo de energía, estadísticas
de consumo, carga programada, función eSave).
Menú Energy
Flujo
La página muestra el funcionamiento del sistema
híbrido recargable en tiempo real.
1. Modo de conducción activo
2. Motor de gasolina
3. Motor eléctrico
4. Nivel de carga de la batería de tracción
Los flujos de energía tienen un color diferente en
función del tipo de conducción:
–
Azul: 100% de energía eléctrica.
–
Naranja: energía del motor de gasolina.
–
V
erde: recuperación de energía.
Estadísticas
Esta página muestra las estadísticas de
consumo de energía eléctrica y carburante.
1. Consumo eléctrico promedio para el viaje
actual (kWh/100 km) y valores históricos:
–
Gráfico de barras azul: energía consumida
directamente suministrada por la batería de
tracción.
–
Gráfico de barras verde: energía recuperada
durante la desaceleración y el frenado, utilizada
para recargar la batería.
2.
Consumo de carburante promedio para el
viaje actual (kWh/100
km) y valores históricos
(gráfico de barras naranja).
►
Puede cambiar la escala de tiempo mostrada
si pulsa los botones
-
o +.
Un trayecto actual es cualquier trayecto
de más de 20 minutos sin quitar el
contacto.
Carga programada
La carga comienza, de forma predeterminada, al
conectar la boquilla.
La carga programada se puede configurar a
través de la pantalla táctil.
Page 28 of 276
26
Instrumentación de a bordo
La carga programada se activa en ese caso
mediante el botón ubicado en la trampilla de
carga.
También puede configurar la función de carga programada mediante un teléfono
móvil, utilizando la aplicación MyCitroën.
Para obtener más información sobre Carga de
la batería de tracción (híbrido recargable) ,
consulte el apartado correspondiente.
eSave
La función eSave permite reservar una parte o
toda la energía eléctrica de la batería de tracción
para un uso posterior durante el trayecto (por
ejemplo, para circular en una zona urbana o
reservada a vehículos eléctricos).
►
Seleccione la autonomía eléctrica reservada
(
10 km, 20 km o autonomía completa MAX) y, a
continuación, active la función pulsando ON.
La activación de la función se confirma
mediante el encendido del testigo en el
cuadro de instrumentos y la indicación de la
reserva de energía en kilómetros o millas.
►
Para utilizar la reserva de energía,
seleccione el modo de conducción Electric
en el
selector de modos.
Si la autonomía solicitada es mayor que
la autonomía disponible (no
recomendado), el motor de combustión
interna comienza a recargar la batería de
tracción hasta el umbral solicitado. Esto
conlleva un consumo de carburante excesivo.
Banda(s) de información
Alguna información aparece permanentemente
en la banda o bandas de la pantalla táctil.
Banda superior de CITROËN Connect
Radio y CITROËN Connect Nav
– Hora y temperatura exterior (se muestra un
testigo de alerta azul si hay riesgo de hielo).
–
Recordatorio de la información del aire
acondicionado y acceso directo al menú
correspondiente.
–
Recordatorio de la información del menú
Radio
Multimedia y Teléfono.
–
Notificaciones.
–
Acceso a los
Ajustes de la pantalla táctil y
el cuadro de instrumentos digital (fecha/hora,
idiomas, unidades, etc.).
Ajuste de la fecha y la hora
Con CITROËN Connect
Radio
► Seleccione el menú Ajustes en la
barra superior de la pantalla táctil,
►
Seleccione " Configuración ",
► Seleccione "Fecha y hora ".
►
Seleccione " Fecha:
" o "Hora:".
►
Seleccione los formatos de indicación.
► Cambie la fecha y/o la hora con el teclado
numérico.
►
Confirme pulsando " OK
".
Con CITROËN Connect Nav
Sólo es posible ajustar la fecha y la hora si se ha
desactivado la sincronización con el GPS.
► Seleccione el menú Ajustes en la
banda de la pantalla táctil,
►
Pulse el botón " OPCIONES
" para acceder a
la página secundaria.
► Seleccione " Configuración
hora-fecha ".
►
Seleccione la pestaña " Fecha:
" o "Hora:".
►
Ajuste la fecha o la hora con el teclado
numérico.
►
Confirme pulsando " OK
".
Ajustes adicionales
Puede elegir:
– Cambiar el huso horario.
–
Cambiar el formato de indicación de la fecha y
la hora (12
h/24 h).
–
Activar o desactivar la función de ajuste de
hora de verano/hora de invierno (+ 1 hora).
–
Active o desactive la sincronización con el
GPS (UTC).
El sistema no cambia automáticamente
de hora de verano/hora de invierno
(según el país de comercialización).
Page 29 of 276

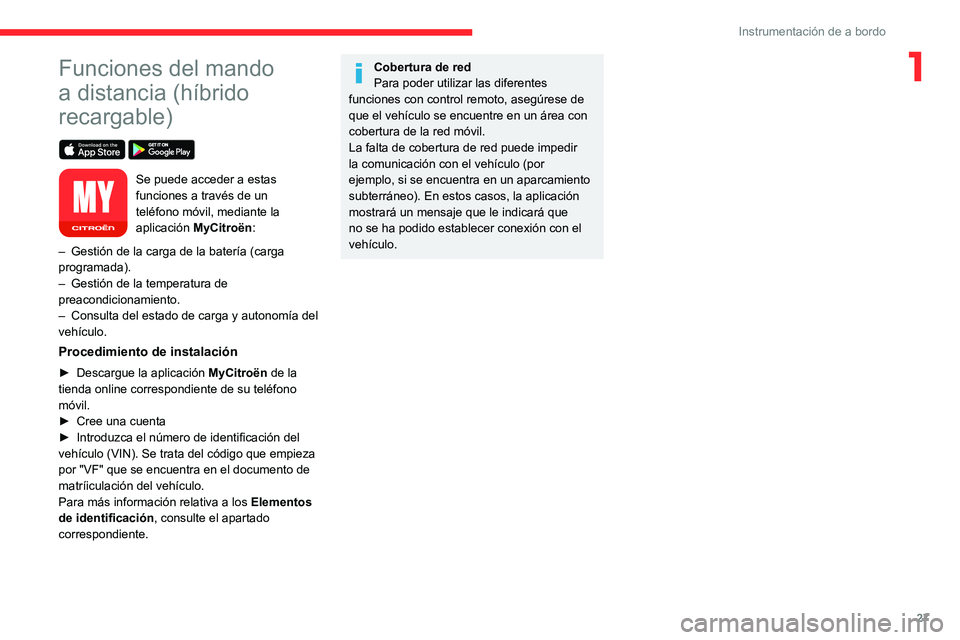

27
Instrumentación de a bordo
1Funciones del mando
a distancia (híbrido
recargable)
Se puede acceder a estas
funciones a través de un
teléfono móvil, mediante la
aplicación MyCitroën:
–
Gestión de
la carga de la batería (carga
programada).
–
Gestión de la temperatura de
preacondicionamiento.
–
Consulta del estado de carga y autonomía del
vehículo.
Procedimiento de instalación
► Descargue la aplicación MyCitroën de la
tienda online correspondiente de su teléfono
móvil.
►
Cree una cuenta
►
Introduzca el número de identificación del
vehículo (VIN). Se trata del código que empieza
por "VF" que se encuentra en el documento de
matríiculación del vehículo.
Para más información relativa a los Elementos
de identificación , consulte el apartado
correspondiente.
Cobertura de red
Para poder utilizar las diferentes
funciones con control remoto, asegúrese de
que el vehículo se encuentre en un área con
cobertura de la red móvil.
La falta de cobertura de red puede impedir
la comunicación con el vehículo (por
ejemplo, si se encuentra en un aparcamiento
subterráneo). En estos casos, la aplicación
mostrará un mensaje que le indicará que
no se ha podido establecer conexión con el
vehículo.
Page 30 of 276

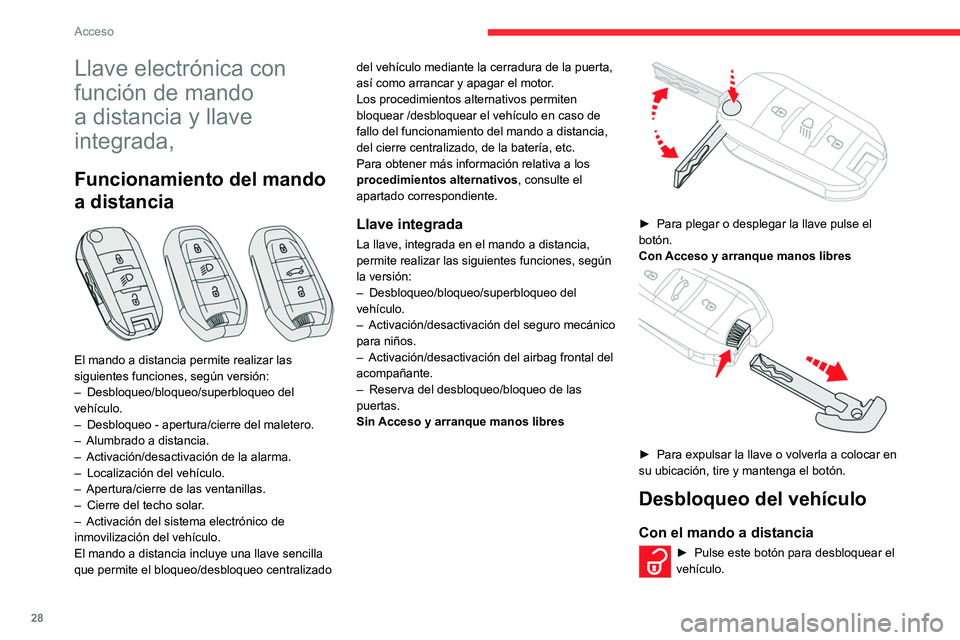

28
Acceso
Llave electrónica con
función de mando
a distancia y llave
integrada,
Funcionamiento del mando
a distancia
El mando a distancia permite realizar las
siguientes funciones, según versión:
–
Desbloqueo/bloqueo/superbloqueo del
vehículo.
–
Desbloqueo - apertura/cierre del maletero.
–
Alumbrado a distancia.
–
Activación/desactivación de la alarma.
–
Localización del vehículo.
–
Apertura/cierre de las ventanillas.
–
Cierre del techo solar
.
–
Activación del sistema electrónico de
inmovilización del vehículo.
El mando a distancia incluye una llave sencilla
que permite el bloqueo/desbloqueo centralizado del vehículo mediante la cerradura de la puerta,
así como arrancar y apagar el motor
.
Los procedimientos alternativos permiten
bloquear /desbloquear el vehículo en caso de
fallo del funcionamiento del mando a distancia,
del cierre centralizado, de la batería, etc.
Para obtener más información relativa a los
procedimientos alternativos, consulte el
apartado correspondiente.
Llave integrada
La llave, integrada en el mando a distancia,
permite realizar las siguientes funciones, según
la versión:
–
Desbloqueo/bloqueo/superbloqueo del
vehículo.
–
Activación/desactivación del seguro mecánico
para niños.
–
Activación/desactivación del airbag frontal del
acompañante.
–
Reserva del desbloqueo/bloqueo de las
puertas.
Sin
Acceso y arranque manos libres
► Para plegar o desplegar la llave pulse el
botón.
Con
Acceso y arranque manos libres
► Para expulsar la llave o volverla a colocar en
su ubicación, tire y mantenga el botón.
Desbloqueo del vehículo
Con el mando a distancia
► Pulse este botón para desbloquear el
vehículo.
El desbloqueo se indica mediante el parpadeo
rápido de los intermitentes durante unos
segundos. En función de la versión, los
retrovisores exteriores se despliegan y la
iluminación de acogida se enciende.
Desbloqueo selectivo
Puerta del conductor y tapa del carburante/
trampilla de carga
► Pulse el botón de desbloqueo.
► Púlselo otra vez para desbloquear las otras
puertas y el maletero.
La boquilla de carga se puede desconectar tras
la segunda pulsación.
El desbloqueo completo o selectivo y la
desactivación de la alarma (según versión)
se confirman mediante el parpadeo de los
intermitentes.
Según la versión, los retrovisores exteriores se
despliegan.
Apertura de las ventanas
Según la versión, al pulsar durante más
de 3 segundos el botón de desbloqueo se
abren las ventanas.
Las ventanas se detienen cuando se suelta el
botón.
Con la llave
► Gire la llave en la cerradura de la puerta
delantera izquierda hacia la parte delantera del
vehículo para desbloquearlo.
