CITROEN C5 AIRCROSS 2022 Priručnik (in Serbian)

189
U slučaju kvara

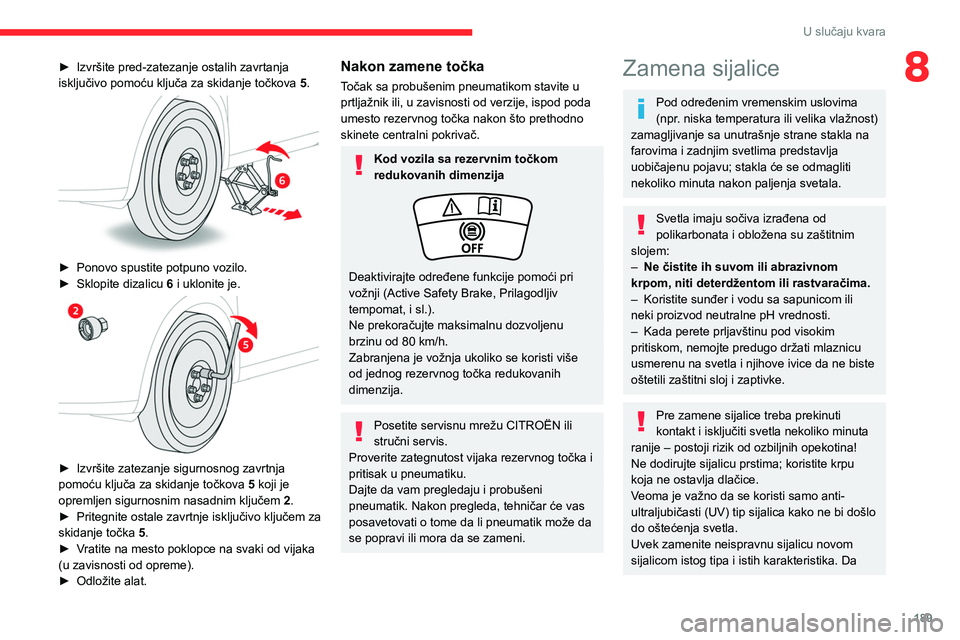

8► Izvršite pred-zatezanje ostalih zavrtanja
isključivo pomoću ključa za skidanje točkova 5
.


► Ponovo spustite potpuno vozilo.
► Sklopite dizalicu 6
i uklonite je.


► Izvršite zatezanje sigurnosnog zavrtnja
pomoću ključa za skidanje točkova 5
koji je
opremljen sigurnosnim nasadnim ključem 2.
►

Pritegnite ostale zavrtnje isključivo ključem za
skidanje točka 5

.
►

V
ratite na mesto poklopce na svaki od vijaka
(u zavisnosti od opreme).
►

Odložite alat.
Nakon zamene točka
Točak sa probušenim pneumatikom stavite u
prtljažnik ili, u zavisnosti od verzije, ispod poda
umesto rezervnog točka nakon što prethodno
skinete centralni pokrivač.
Kod vozila sa rezervnim točkom
redukovanih dimenzija
Deaktivirajte određene funkcije pomoći pri
vožnji (Active Safety Brake, Prilagodljiv
tempomat, i sl.).
Ne prekoračujte maksimalnu dozvoljenu
brzinu od 80 km/h.
Zabranjena je vožnja ukoliko se koristi više
od jednog rezervnog točka redukovanih
dimenzija.
Posetite servisnu mrežu CITROËN ili
stručni servis.
Proverite zategnutost vijaka rezervnog točka i
pritisak u pneumatiku.
Dajte da vam pregledaju i probušeni
pneumatik. Nakon pregleda, tehničar će vas
posavetovati o tome da li pneumatik može da
se popravi ili mora da se zameni.
Zamena sijalice
Pod određenim vremenskim uslovima
(npr. niska temperatura ili velika vlažnost)
zamagljivanje sa unutrašnje strane stakla na
farovima i zadnjim svetlima predstavlja
uobičajenu pojavu; stakla će se odmagliti
nekoliko minuta nakon paljenja svetala.
Svetla imaju sočiva izrađena od
polikarbonata i obložena su zaštitnim
slojem:
–

Ne čistite ih suvom ili abrazivnom
krpom, niti deterdžentom ili rastvaračima.
–


Koristite sunđer i vodu sa sapunicom ili
neki proizvod neutralne pH vrednosti.
–


Kada perete prljavštinu pod visokim
pritiskom, nemojte predugo držati mlaznicu
usmerenu na svetla i njihove ivice da ne biste
oštetili zaštitni sloj i zaptivke.
Pre zamene sijalice treba prekinuti
kontakt i isključiti svetla nekoliko minuta
ranije – postoji rizik od ozbiljnih opekotina!
Ne dodirujte sijalicu prstima; koristite krpu
koja ne ostavlja dlačice.
Veoma je važno da se koristi samo anti-
ultraljubičasti (UV) tip sijalica kako ne bi došlo
do oštećenja svetla.
Uvek zamenite neispravnu sijalicu novom
sijalicom istog tipa i istih karakteristika. Da

190
U slučaju kvara

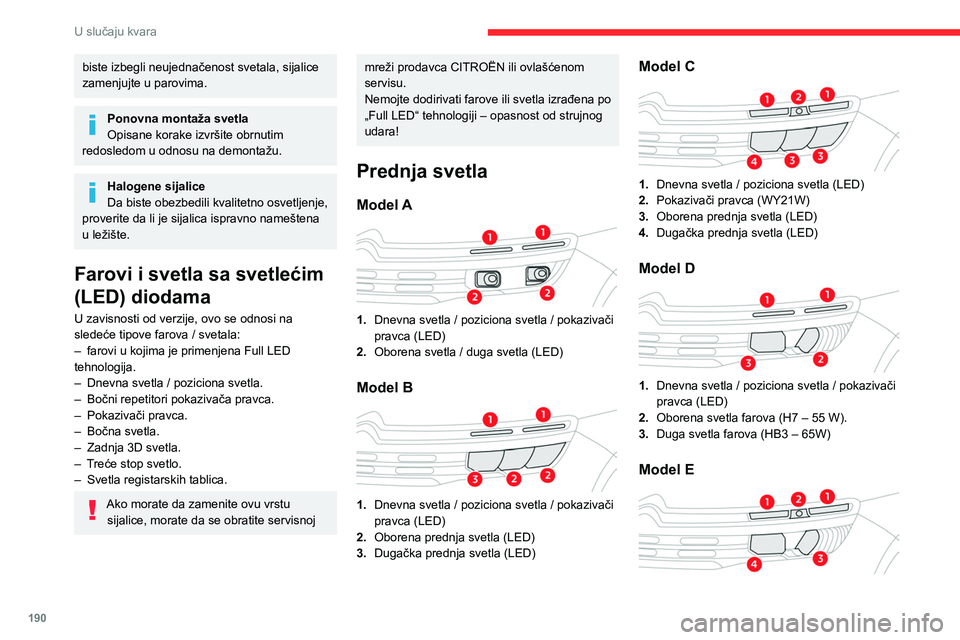

biste izbegli neujednačenost svetala, sijalice
zamenjujte u parovima.
Ponovna montaža svetla
Opisane korake izvršite obrnutim
redosledom u odnosu na demontažu.
Halogene sijalice
Da biste obezbedili kvalitetno osvetljenje,
proverite da li je sijalica ispravno nameštena
u ležište.
Farovi i svetla sa svetlećim
(LED) diodama
U zavisnosti od verzije, ovo se odnosi na
sledeće tipove farova / svetala:
–

farovi u kojima je primenjena Full LED
tehnologija.
–


Dnevna svetla / poziciona svetla.
–


Bočni repetitori pokazivača pravca.
–


Pokazivači pravca.
–


Bočna svetla.
–


Zadnja 3D svetla.
–


T
reće stop svetlo.
–

Svetla registarskih tablica.
Ako morate da zamenite ovu vrstu sijalice, morate da se obratite servisnoj
mreži prodavca CITROËN ili ovlašćenom
servisu.
Nemojte dodirivati farove ili svetla izrađena po
„Full LED“ tehnologiji – opasnost od strujnog
udara!
Prednja svetla
Model A

1. Dnevna svetla / poziciona svetla / pokazivači
pravca (LED)
2. Oborena svetla / duga svetla (LED)
Model B

1.Dnevna svetla / poziciona svetla / pokazivači
pravca (LED)
2. Oborena prednja svetla (LED)
3. Dugačka prednja svetla (LED)
Model C

1.Dnevna svetla / poziciona svetla (LED)
2. Pokazivači pravca (WY21W)
3. Oborena prednja svetla (LED)
4. Dugačka prednja svetla (LED)
Model D

1.Dnevna svetla / poziciona svetla / pokazivači
pravca (LED)
2. Oborena svetla farova (H7 – 55 W).
3. Duga svetla farova (HB3 – 65W)
Model E

1.Dnevna svetla / poziciona svetla (LED)
2. Pokazivači pravca (WY21W)
3. Oborena svetla farova (H7 – 55 W).
4. Duga svetla farova (HB3 – 65 W)
Pokazivači pravca
Brzo treptanje indikatorske lampice
pokazivača pravca (levog ili desnog)
ukazuje na kvar neke od sijalica na
odgovarajućoj strani.


► Odvrnite nosač sijalice za četvrt kruga u
smeru suprotnom od smera kazaljke na satu.
► Povucite sijalicu i sklop držača sijalice
unazad.
► Zamenite sijalicu.
Prilikom zamene sijalica žute boje, kao
što su sijalice pokazivača pravca, moraju
se koristiti sijalice identične boje i identičnih
karakteristika.

191
U slučaju kvara

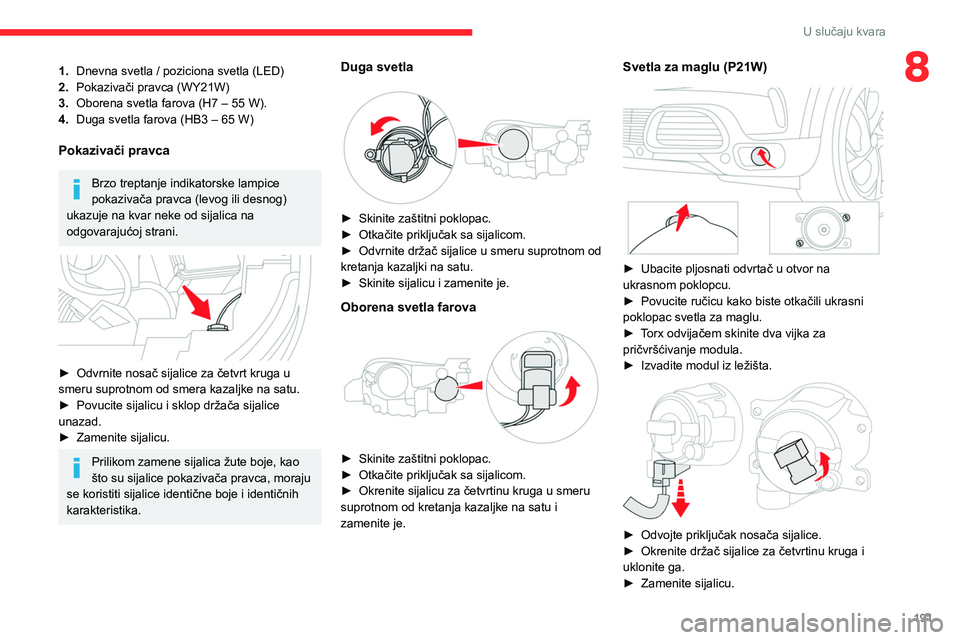

81.Dnevna svetla / poziciona svetla (LED)
2. Pokazivači pravca (WY21W)
3. Oborena svetla farova (H7 – 55 W).
4. Duga svetla farova (HB3 – 65 W)
Pokazivači pravca
Brzo treptanje indikatorske lampice
pokazivača pravca (levog ili desnog)
ukazuje na kvar neke od sijalica na
odgovarajućoj strani.


► Odvrnite nosač sijalice za četvrt kruga u
smeru suprotnom od smera kazaljke na satu.
►

Povucite sijalicu i sklop držača sijalice
unazad.
►


Zamenite sijalicu.
Prilikom zamene sijalica žute boje, kao
što su sijalice pokazivača pravca, moraju
se koristiti sijalice identične boje i identičnih
karakteristika.
Duga svetla


► Skinite zaštitni poklopac.
► Otkačite priključak sa sijalicom.
►

Odvrnite držač sijalice u smeru suprotnom od
kretanja kazaljki na satu.
►


Skinite sijalicu i zamenite je.
Oborena svetla farova


► Skinite zaštitni poklopac.
► Otkačite priključak sa sijalicom.
►

Okrenite sijalicu za četvrtinu kruga u smeru
suprotnom od kretanja kazaljke na satu i
zamenite je.
Svetla za maglu (P21W)


► Ubacite pljosnati odvrtač u otvor na
ukrasnom poklopcu.
►

Povucite ručicu kako biste otkačili ukrasni
poklopac svetla za maglu.
►


T
orx odvijačem skinite dva vijka za
pričvršćivanje modula.
►

Izvadite modul iz ležišta.

► Odvojte priključak nosača sijalice.
► Okrenite držač sijalice za četvrtinu kruga i
uklonite ga.
►

Zamenite sijalicu.

192
U slučaju kvara
Za zamenu ovih sijalica možete sa
obratiti i prodavcu CITROËN ili
ovlašćenom servisu.

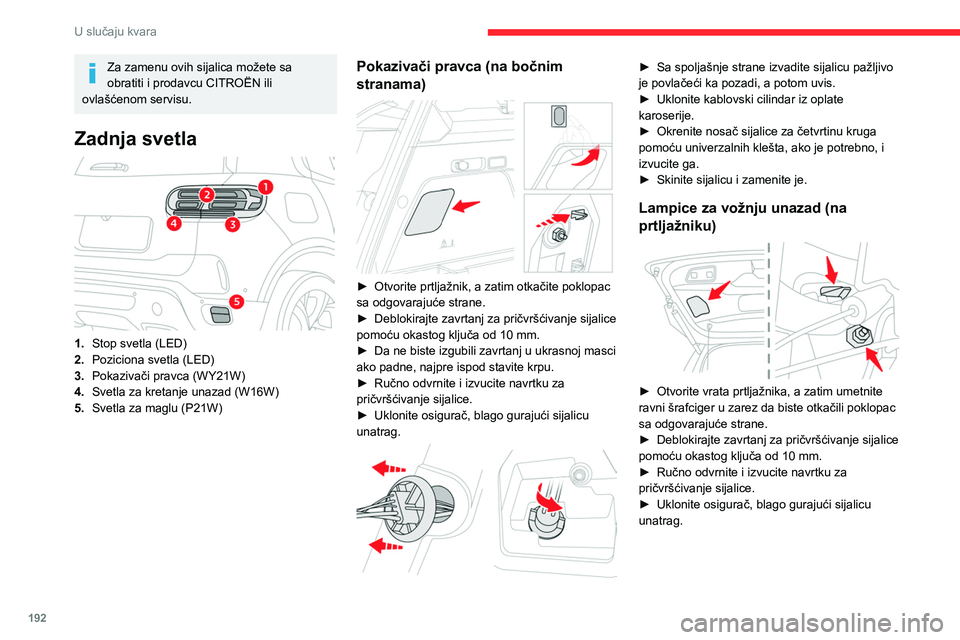

Zadnja svetla

1. Stop svetla (LED)
2. Poziciona svetla (LED)
3. Pokazivači pravca (WY21W)
4. Svetla za kretanje unazad (W16W)
5. Svetla za maglu (P21W)
Pokazivači pravca (na bočnim
stranama)


► Otvorite prtljažnik, a zatim otkačite poklopac
sa odgovarajuće strane.
►

Deblokirajte zavrtanj za pričvršćivanje sijalice
pomoću okastog ključa od 10

mm.
►

Da ne biste izgubili zavrtanj u ukrasnoj masci
ako padne, najpre ispod stavite krpu.
►


Ručno odvrnite i izvucite navrtku za
pričvršćivanje sijalice.
►


Uklonite osigurač, blago gurajući sijalicu
unatrag.


► Sa spoljašnje strane izvadite sijalicu pažljivo
je povlačeći ka pozadi, a potom uvis.
►

Uklonite kablovski cilindar iz oplate
karoserije.
►


Okrenite nosač sijalice za četvrtinu kruga
pomoću univerzalnih klešta, ako je potrebno, i
izvucite ga.
►


Skinite sijalicu i zamenite je.
Lampice za vožnju unazad (na
prtljažniku)


► Otvorite vrata prtljažnika, a zatim umetnite
ravni šrafciger u zarez da biste otkačili poklopac
sa odgovarajuće strane.
►

Deblokirajte zavrtanj za pričvršćivanje sijalice
pomoću okastog ključa od 10

mm.
►

Ručno odvrnite i izvucite navrtku za
pričvršćivanje sijalice.
►


Uklonite osigurač, blago gurajući sijalicu
unatrag.


► Sa spoljašnje strane izvadite sijalicu pažljivo
je povlačeći prema zadnjem delu.
► Otkačite priključak za sijalicu pritiskajući sa
obe strane.
► Okrenite držač sijalice za četvrtinu kruga i
uklonite ga.
► Skinite sijalicu i zamenite je.
Svetla za maglu

Ove sijalice se menjaju sa spoljne strane
zadnjeg branika.
► Podvucite ruku pod branik.
► Okrenite držač sijalice za četvrtinu kruga i
uklonite ga.
► Okrenite sijalicu za četvrtinu kruga i izvucite
je.

193
U slučaju kvara
8

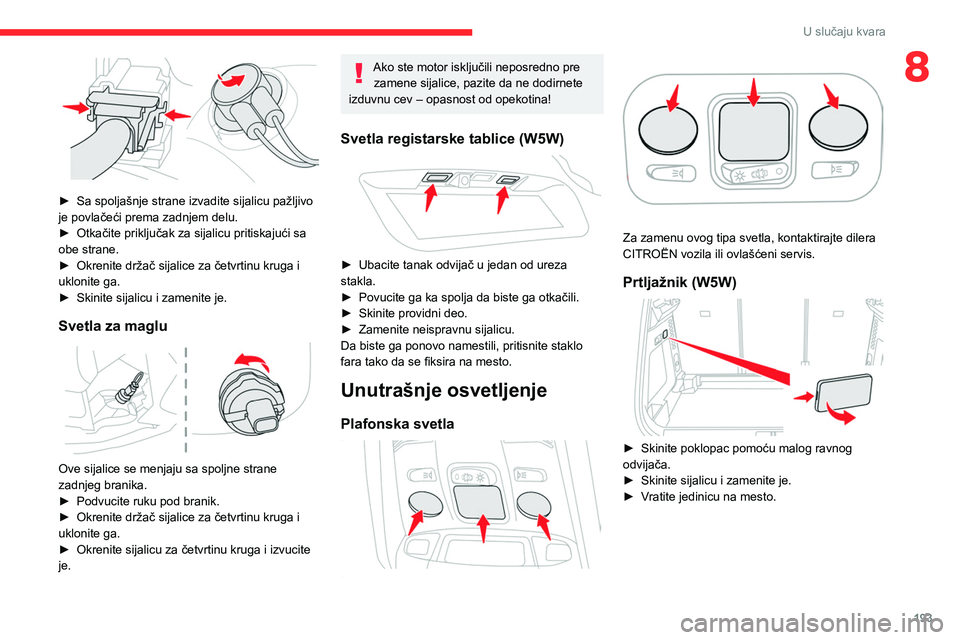

► Sa spoljašnje strane izvadite sijalicu pažljivo
je povlačeći prema zadnjem delu.
►

Otkačite priključak za sijalicu pritiskajući sa
obe strane.
►


Okrenite držač sijalice za četvrtinu kruga i
uklonite ga.
►


Skinite sijalicu i zamenite je.
Svetla za maglu

Ove sijalice se menjaju sa spoljne strane
zadnjeg branika.
►
Podvucite ruku pod branik.
►


Okrenite držač sijalice za četvrtinu kruga i
uklonite ga.
►


Okrenite sijalicu za četvrtinu kruga i izvucite
je.
Ako ste motor isključili neposredno pre zamene sijalice, pazite da ne dodirnete
izduvnu cev – opasnost od opekotina!
Svetla registarske tablice (W5W)

► Ubacite tanak odvijač u jedan od ureza
stakla.
►

Povucite ga ka spolja da biste ga otkačili.
►


Skinite providni deo.
►


Zamenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite staklo
fara tako da se fiksira na mesto.
Unutrašnje osvetljenje
Plafonska svetlaPrednja plafonska svetla

Zadnja plafonska svetla

Za zamenu ovog tipa svetla, kontaktirajte dilera
CITROËN vozila ili ovlašćeni servis.
Prtljažnik (W5W)

► Skinite poklopac pomoću malog ravnog
odvijača.
►

Skinite sijalicu i zamenite je.
►


V
ratite jedinicu na mesto.

194
U slučaju kvara

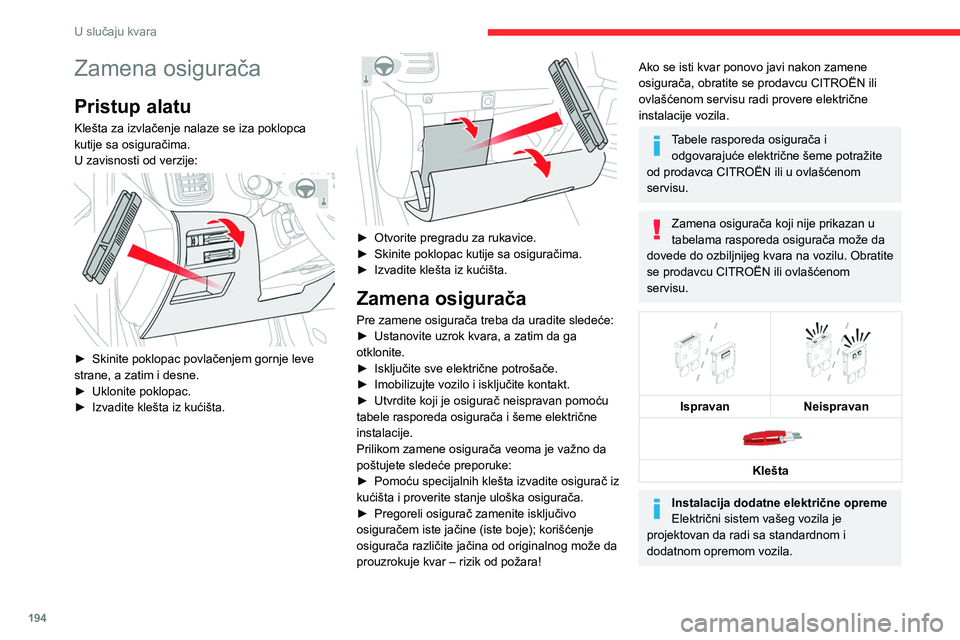

Zamena osigurača
Pristup alatu
Klešta za izvlačenje nalaze se iza poklopca
kutije sa osiguračima.
U zavisnosti od verzije:


► Skinite poklopac povlačenjem gornje leve
strane, a zatim i desne.
►

Uklonite poklopac.
►


Izvadite klešta iz kućišta.

► Otvorite pregradu za rukavice.
► Skinite poklopac kutije sa osiguračima.
►

Izvadite klešta iz kućišta.
Zamena osigurača
Pre zamene osigurača treba da uradite sledeće:
► Ustanovite uzrok kvara, a zatim da ga
otklonite.
►

Isključite sve električne potrošače.
►


Imobilizujte vozilo i isključite kontakt.
►


Utvrdite koji je osigurač neispravan pomoću
tabele rasporeda osigurača i šeme električne
instalacije.
Prilikom zamene osigurača veoma je važno da
poštujete sledeće preporuke:
►


Pomoću specijalnih klešta izvadite osigurač iz
kućišta i proverite stanje uloška osigurača.
►


Pregoreli osigurač zamenite isključivo
osiguračem iste jačine (iste boje); korišćenje
osigurača različite jačina od originalnog može da
prouzrokuje kvar – rizik od požara!
Ako se isti kvar ponovo javi nakon zamene
osigurača, obratite se prodavcu CITROËN ili
ovlašćenom servisu radi provere električne
instalacije vozila.
Tabele rasporeda osigurača i odgovarajuće električne šeme potražite
od prodavca CITROËN ili u ovlašćenom
servisu.
Zamena osigurača koji nije prikazan u
tabelama rasporeda osigurača može da
dovede do ozbiljnijeg kvara na vozilu. Obratite
se prodavcu CITROËN ili ovlašćenom
servisu.


Ispravan
Neispravan

Klešta
Instalacija dodatne električne opreme
Električni sistem vašeg vozila je
projektovan da radi sa standardnom i
dodatnom opremom vozila.

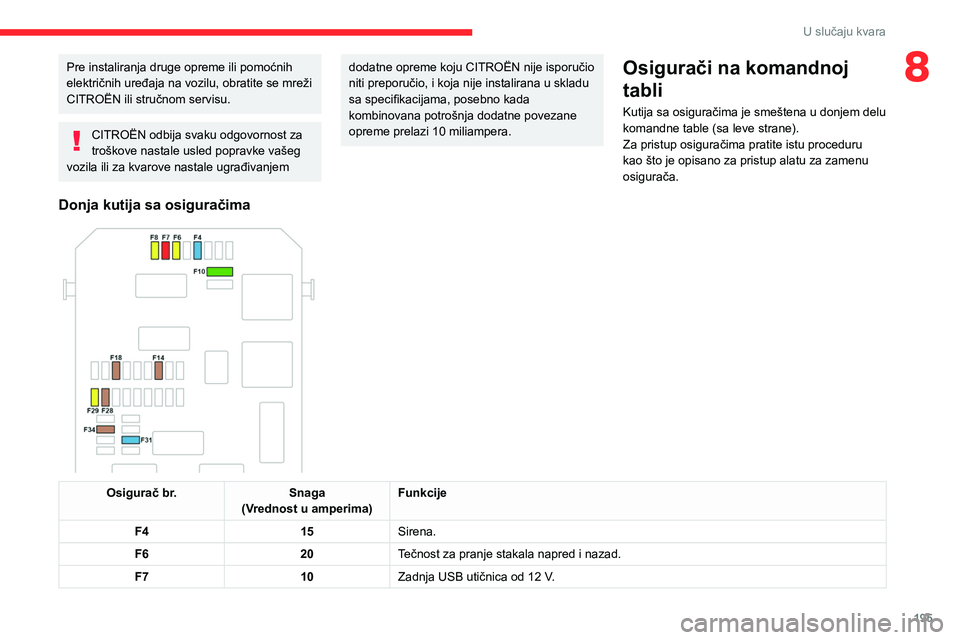

Donja kutija sa osiguračima

Osigurač br. Snaga
(Vrednost u amperima) Funkcije
F4 15Sirena.
F6 20Tečnost za pranje stakala napred i nazad.
F7 10Zadnja USB utičnica od 12 V.

195
U slučaju kvara
8Pre instaliranja druge opreme ili pomoćnih
električnih uređaja na vozilu, obratite se mreži
CITROËN ili stručnom servisu.
CITROËN odbija svaku odgovornost za
troškove nastale usled popravke vašeg
vozila ili za kvarove nastale ugrađivanjem
dodatne opreme koju CITROËN nije isporučio
niti preporučio, i koja nije instalirana u skladu
sa specifikacijama, posebno kada
kombinovana potrošnja dodatne povezane
opreme prelazi 10 miliampera.Osigurači na komandnoj
tabli
Kutija sa osiguračima je smeštena u donjem delu
komandne table (sa leve strane).
Za pristup osiguračima pratite istu proceduru
kao što je opisano za pristup alatu za zamenu
osigurača.
Donja kutija sa osiguračima

Osigurač br. Snaga
(Vrednost u amperima) Funkcije
F4 15Sirena.
F6 20Tečnost za pranje stakala napred i nazad.
F7 10Zadnja USB utičnica od 12
V.

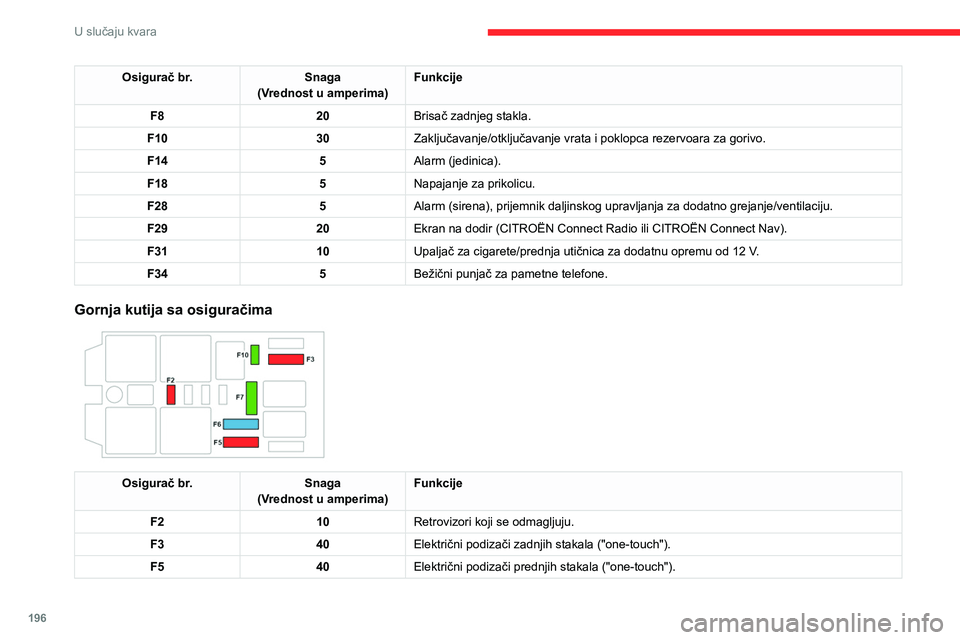

196
U slučaju kvara
Osigurač br.Snaga
(Vrednost u amperima) Funkcije
F8 20Brisač zadnjeg stakla.
F10 30Zaključavanje/otključavanje vrata i poklopca rezervoara za gorivo.
F14 5Alarm (jedinica).
F18 5Napajanje za prikolicu.
F28 5Alarm (sirena), prijemnik daljinskog upravljanja za dodatno grejanje/ventilaciju.
F29 20Ekran na dodir (CITROËN Connect Radio ili CITROËN Connect Nav).
F31 10Upaljač za cigarete/prednja utičnica za dodatnu opremu od 12
V.
F34 5Bežični punjač za pametne telefone.
Gornja kutija sa osiguračima

Osigurač br. Snaga
(Vrednost u amperima) Funkcije
F2 10Retrovizori koji se odmagljuju.
F3 40Električni podizači zadnjih stakala ("one-touch").
F5 40Električni podizači prednjih stakala ("one-touch").
Osigurači u odeljku za
motor
Kutija sa osiguračima nalazi se u delu sa
motorom blizu akumulatora.

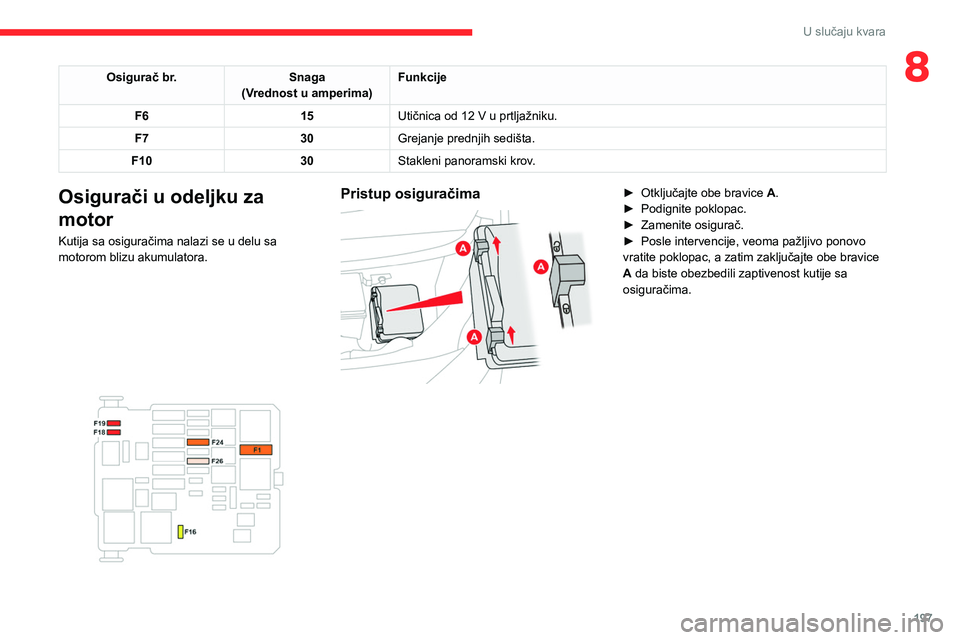

197
U slučaju kvara
8Osigurač br.Snaga
(Vrednost u amperima) Funkcije
F6 15Utičnica od 12
V u prtljažniku.
F7 30Grejanje prednjih sedišta.
F10 30Stakleni panoramski krov.
Osigurači u odeljku za
motor
Kutija sa osiguračima nalazi se u delu sa
motorom blizu akumulatora.
Pristup osiguračima

► Otključajte obe bravice A .
► Podignite poklopac.
►

Zamenite osigurač.
►


Posle intervencije, veoma pažljivo ponovo
vratite poklopac, a zatim zaključajte obe bravice
A

da biste obezbedili zaptivenost kutije sa
osiguračima.

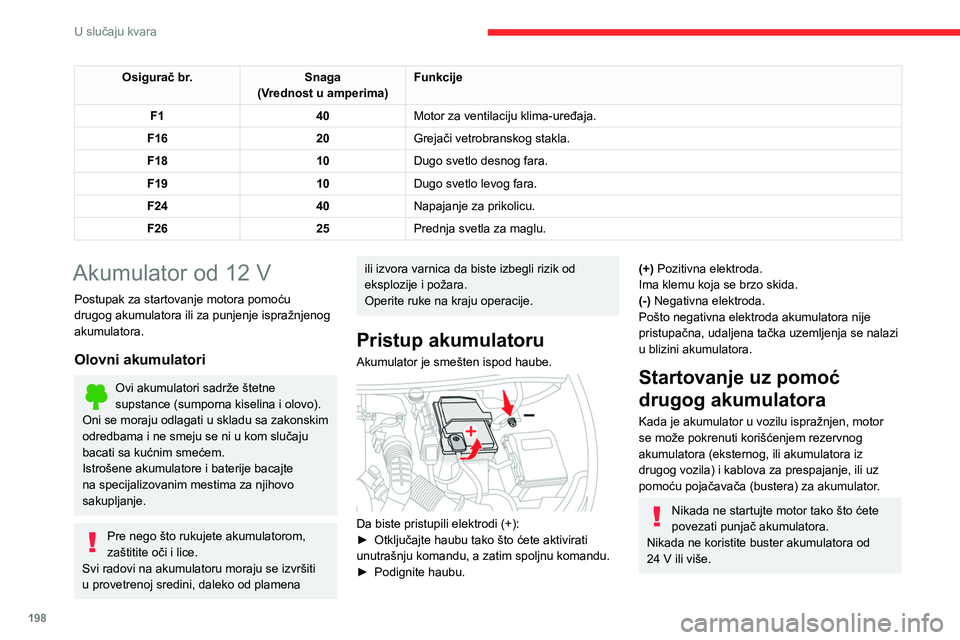

198
U slučaju kvara
Osigurač br.Snaga
(Vrednost u amperima) Funkcije
F1 40Motor za ventilaciju klima-uređaja.
F16 20Grejači vetrobranskog stakla.
F18 10Dugo svetlo desnog fara.
F19 10Dugo svetlo levog fara.
F24 40Napajanje za prikolicu.
F26 25Prednja svetla za maglu.
Akumulator od 12 V
Postupak za startovanje motora pomoću
drugog akumulatora ili za punjenje ispražnjenog
akumulatora.
Olovni akumulatori
Ovi akumulatori sadrže štetne
supstance (sumporna kiselina i olovo).
Oni se moraju odlagati u skladu sa zakonskim
odredbama i ne smeju se ni u kom slučaju
bacati sa kućnim smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.
Pre nego što rukujete akumulatorom,
zaštitite oči i lice.
Svi radovi na akumulatoru moraju se izvršiti
u provetrenoj sredini, daleko od plamena
ili izvora varnica da biste izbegli rizik od
eksplozije i požara.
Operite ruke na kraju operacije.
Pristup akumulatoru
Akumulator je smešten ispod haube.

Da biste pristupili elektrodi (+):
► Otključajte haubu tako što ćete aktivirati
unutrašnju komandu, a zatim spoljnu komandu.
►

Podignite haubu.
(+) Pozitivna elektroda.
Ima klemu koja se brzo skida.
(-) Negativna elektroda.
Pošto negativna elektroda akumulatora nije
pristupačna, udaljena tačka uzemljenja se nalazi
u blizini akumulatora.
Startovanje uz pomoć
drugog akumulatora
Kada je akumulator u vozilu ispražnjen, motor
se može pokrenuti korišćenjem rezervnog
akumulatora (eksternog, ili akumulatora iz
drugog vozila) i kablova za prespajanje, ili uz
pomoću pojačavača (bustera) za akumulator.
Nikada ne startujte motor tako što ćete
povezati punjač akumulatora.
Nikada ne koristite buster akumulatora od
24

V ili više.
