CITROEN DS3 2015 Libretti Di Uso E manutenzione (in Italian)

219
DS3_it_Chap10_info-pratiques_ed01-2014

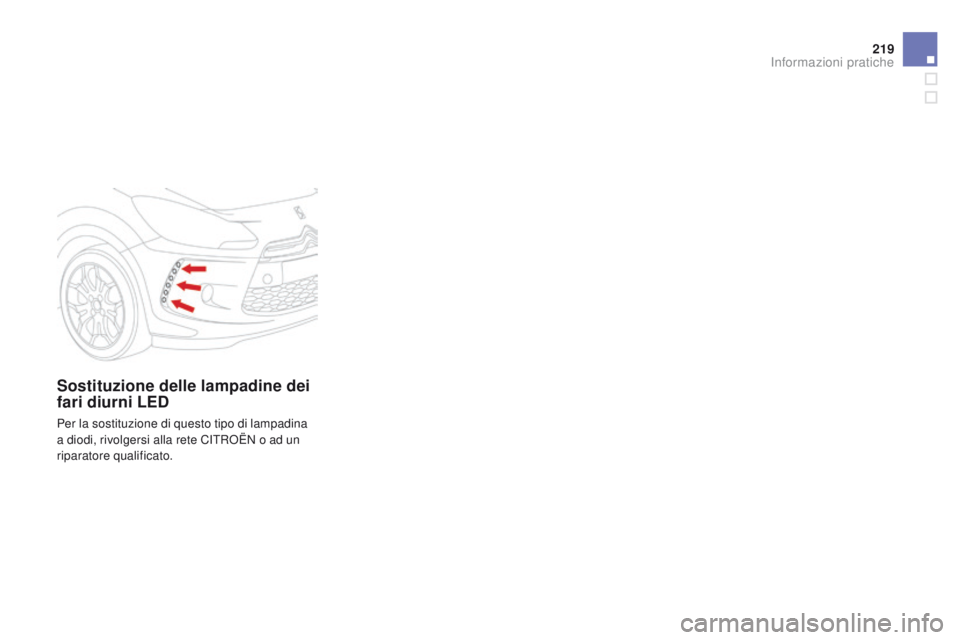

Sostituzione delle lampadine dei
fari diurni LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CiTRoË N o ad un
riparatore qualificato.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014
1. Luci di stop / di posizione (P21/5W).
2. Luci di posizione (P5W).
3.
I

ndicatori di direzione (PY21W ambra).
4.
F

analino fendinebbia, lato sinistro
(PR 21W rosso)


L
uce di retromarcia, lato destro (P21W).

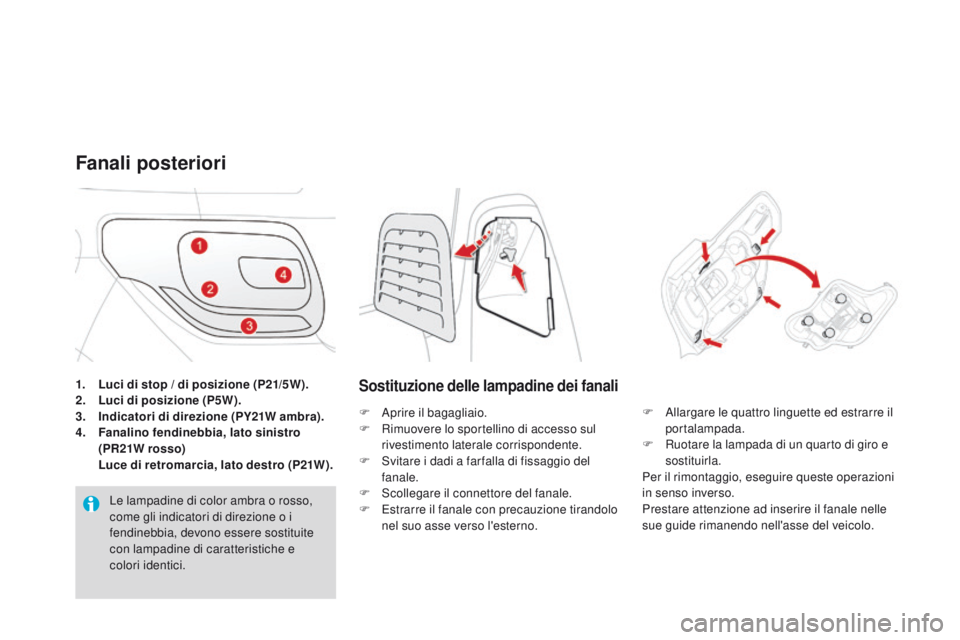

Fanali posteriori
Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Sostituzione delle lampadine dei fanali
F aprire il bagagliaio.
F R imuovere lo sportellino di accesso sul
rivestimento laterale corrispondente.
F

S
vitare i dadi a far falla di fissaggio del
fanale.
F

S
collegare il connettore del fanale.
F

E
strarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno. F
al largare le quattro linguette ed estrarre il
portalampada.
F

R
uotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.

221
DS3_it_Chap10_info-pratiques_ed01-2014
Sostituzione degli indicatori
di direzione (4) e del fanalino
fendinebbia o di retromarcia (5)
F Ruotare di un quarto di giro la lampada e sostituirla.
Sostituzione delle luci di
posizione e di stop a LED (diodi)
Per la sostituzione di questo tipo di lampadine
a diodi, rivolgersi alla rete CiT RoË N o ad un
riparatore qualificato.
Fanali posteriori 3D
Accesso alle lampadine
F aprire il bagagliaio.
F R imuovere lo sportellino di accesso sul
rivestimento laterale corrispondente.
F

S
vitare i dadi a far falla di fissaggio del
fanale.
F

S
ganciare il connettore del fanale.
F

E
strarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.
1.
L

uci di posizione 3D a LED (diodi).
2. L
uci di stop / di posizione a LED (diodi).
3. L
uci di posizione laterali a LED (diodi).
4.
I

ndicatori di direzione (PY21W ambra).
5.
F

analino fendinebbia, lato sinistro
(H21W rosso)


F

analino di retromarcia, lato destro
(H21W ).
Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014

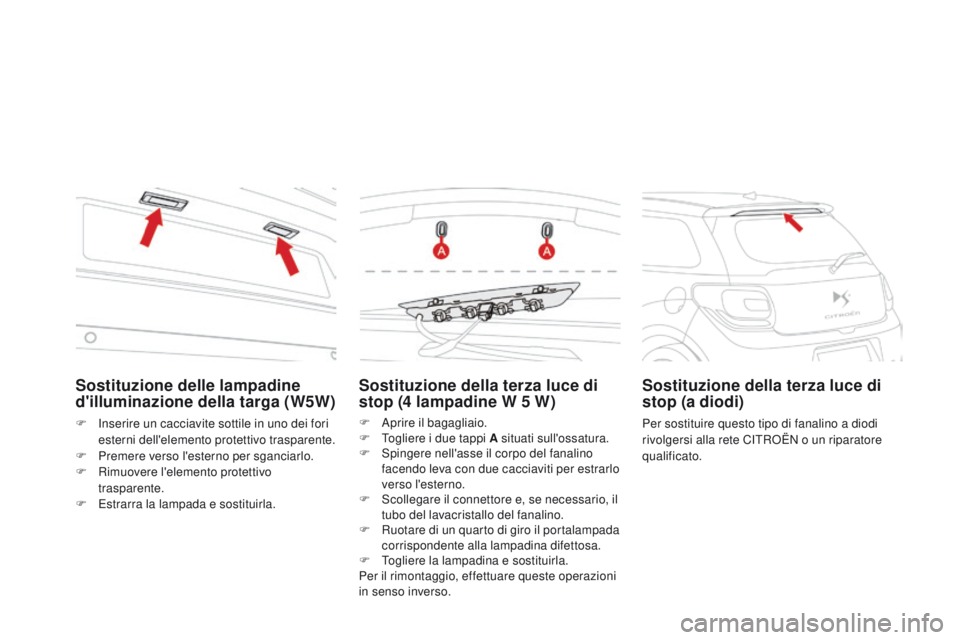

Sostituzione della terza luce di
stop (4 lampadine W 5 W)
F aprire il bagagliaio.
F
T ogliere i due tappi A situati sull'ossatura.
F

S
pingere nell'asse il corpo del fanalino
facendo leva con due cacciaviti per estrarlo
verso l'esterno.
F

S
collegare il connettore e, se necessario, il
tubo del lavacristallo del fanalino.
F

R
uotare di un quarto di giro il portalampada
corrispondente alla lampadina difettosa.
F

T
ogliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione della terza luce di
stop (a diodi)
Per sostituire questo tipo di fanalino a diodi
rivolgersi alla rete CiT
RoË N o un riparatore
qualificato.
Sostituzione delle lampadine
d'illuminazione della targa (W5W)
F inserire un cacciavite sottile in uno dei fori esterni dell'elemento protettivo trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

R
imuovere l'elemento protettivo
trasparente.
F

E
strarra la lampada e sostituirla.

223
DS3_it_Chap10_info-pratiques_ed01-2014

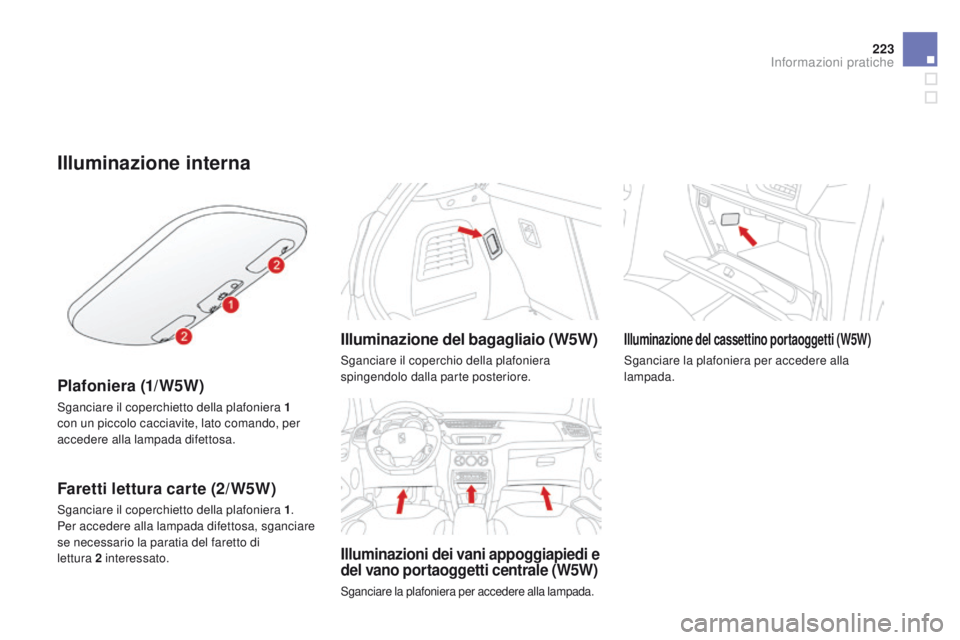

Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchietto della plafoniera 1
con un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.
Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1.
Per accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di
lettura
2 interessato.
Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla parte posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla lampada.
Illuminazione del cassettino portaoggetti (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014

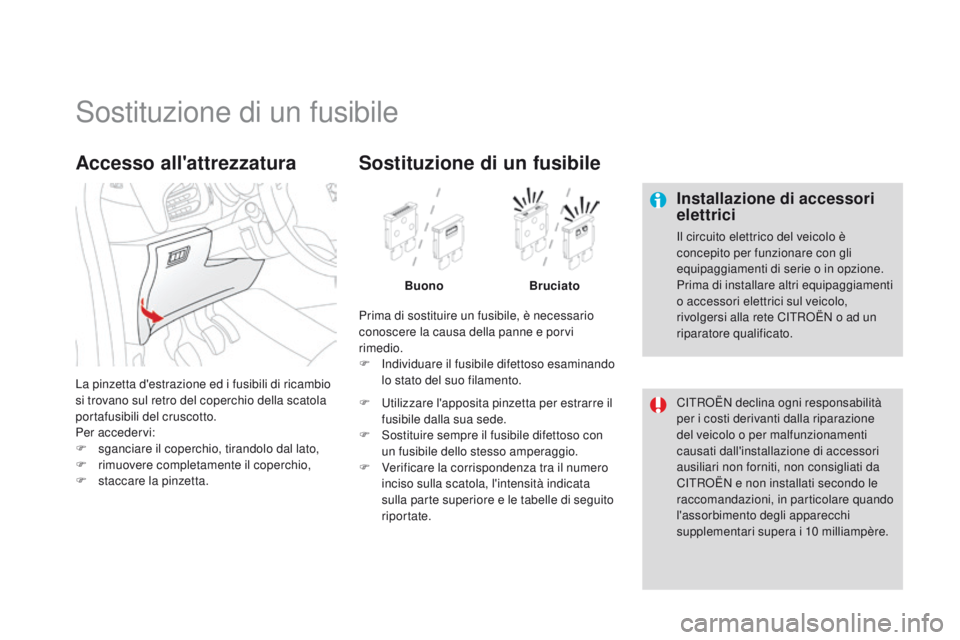

Sostituzione di un fusibile
Installazione di accessori
elettrici
il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete C
iT
R
oË
N o ad un
riparatore qualificato.
C
iT

R
oË
N declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
C
iT

R
oË
N e non installati secondo le
raccomandazioni, in particolare quando
l'assorbimento degli apparecchi
supplementari supera i 10


milliampère.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per accedervi:
F

s

ganciare il coperchio, tirandolo dal lato,
F

r

imuovere completamente il coperchio,
F

st

accare la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e porvi
rimedio.
F i
n
dividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F
u
t

ilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile difettoso con
un fusibile dello stesso amperaggio.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla parte superiore e le tabelle di seguito
riportate.

225
DS3_it_Chap10_info-pratiques_ed01-2014

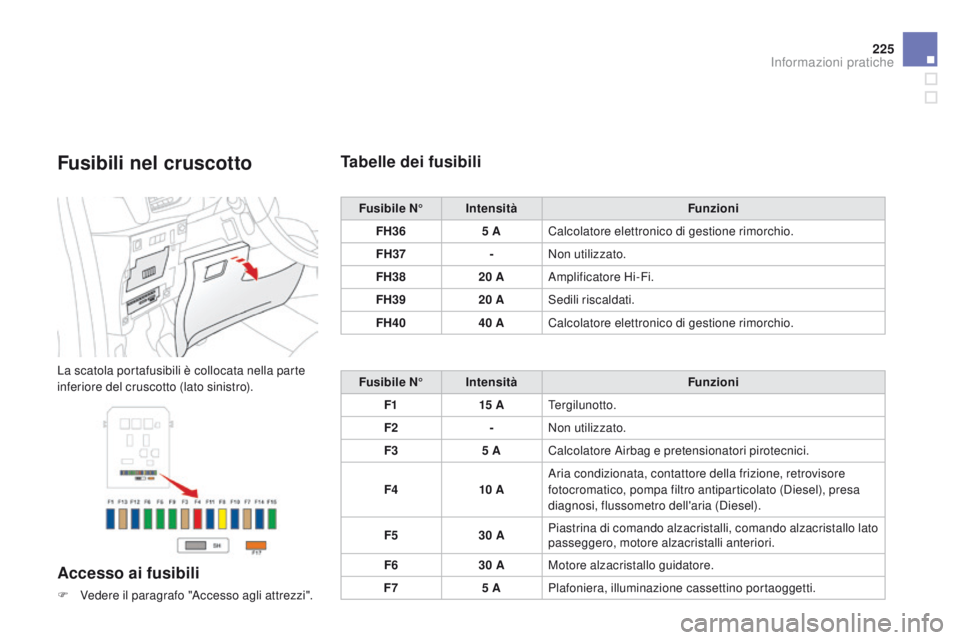

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°Intensità Funzioni
FH36 5
ACalcolatore elettronico di gestione rimorchio.
FH37 -Non utilizzato.
FH38 20
A
am
plificatore Hi-Fi.
FH39 20
ASedili riscaldati.
FH40 40
ACalcolatore elettronico di gestione rimorchio.
Fusibile N° Intensità Funzioni
F1 15


ATe r g i l u n o t t o .
F2 -Non utilizzato.
F3 5
ACalcolatore
a
ir
bag e pretensionatori pirotecnici.
F4 10


A
ar
ia condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antiparticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5 30
APiastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6 30
AMotore alzacristallo guidatore.
F7 5
APlafoniera, illuminazione cassettino portaoggetti.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014
Fusibile N°Intensità Funzioni
F8 20
ADisplay multifunzione, autoradio, navigatore satellitare,
calcolatore allarme, sirena allarme.
F9 30
APresa a 12


V, alimentazione supporto navigatore portatile.
F10 15


AComandi al volante.
F11 15


A
an
tifurto, presa diagnosi, calcolatore cambio automatico.
F12 15


A
Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio, modulo scuola guida.
F135 AContattore di stop principale, calcolatore elettronico di gestione motore.
F1415 ACalcolatore assistenza al parcheggio, calcolatore air bag,
quadro strumenti, aria condizionata automatica, uS B Box,
amplificatore Hi-Fi.
F15 30
ABloccaggio delle porte.
F16 -Non utilizzato.
F17 40
ASbrinamento lunotto e retrovisori esterni.
SH -Shunt P
aR

C
o.

227
DS3_it_Chap10_info-pratiques_ed01-2014
Fusibili nel vano motore
La scatola dei fusibili è situata nel vano motore
accanto alla batteria (lato sinistro).Accesso ai fusibili
F Sganciare il coperchio.
F S ostituire il fusibile (vedere paragrafo
corrispondente).
F
u
n
a volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola dei fusibili.
og

ni intervento sui fusibili nella scatola,
situata sulla batteria, deve essere
effettuato dalla rete C
iT

R
oË

N o da un
riparatore qualificato.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014
Tabella dei fusibili
Fusibile N°Intensità Funzioni
F1 20
A
al
imentazione calcolatore motore, relais del comando gruppo motoventilatore, relais principale controllo motore
multifunzione, pompa d'iniezione (Diesel).
F2 15


A
av
visatore acustico.
F3 10


ALavacristalli anteriore/posteriore.
F4 20
AFari diurni.
F5 15


ARiscaldatore gasolio (Diesel), pompa additivo filtro antiparticolato (Diesel), flussometro dell'aria (Diesel),
elettrovalvola EGR (Diesel), riscaldamento blow-by ed elettrovalvole (VTi).
F6 10


ACalcolatore
a
B
S/ESP, contattore secondario di stop.
F7 10


AServosterzo elettrico, cambio automatico.
F8 25
AComando del motorino di avviamento.
F9 10


ACentralina di commutazione e di protezione (Diesel).
F10 30
ARiscaldamento gasolio (Diesel), riscaldamento blow-by (Diesel), pompa del carburante (VTi), iniettori e bobine
d'accensione (benzina).
F11 40
AVentilatore aria condizionata.
