CITROEN DS3 2015 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2015, Model line: DS3, Model: CITROEN DS3 2015Pages: 384, PDF Dimensioni: 12.4 MB
Page 371 of 384
DS3_it_Chap14_index-recherche_ed01-2014
Page 372 of 384
DS3_it_Chap14_index-recherche_ed01-2014
Page 373 of 384
DS3_it_Chap14_index-recherche_ed01-2014
Page 374 of 384
DS3_it_Chap14_index-recherche_ed01-2014
Page 375 of 384
4Dconcept
Diadeis
Entagos
04-14
DS3_it_Chap15_couv-fin_ed01-2014

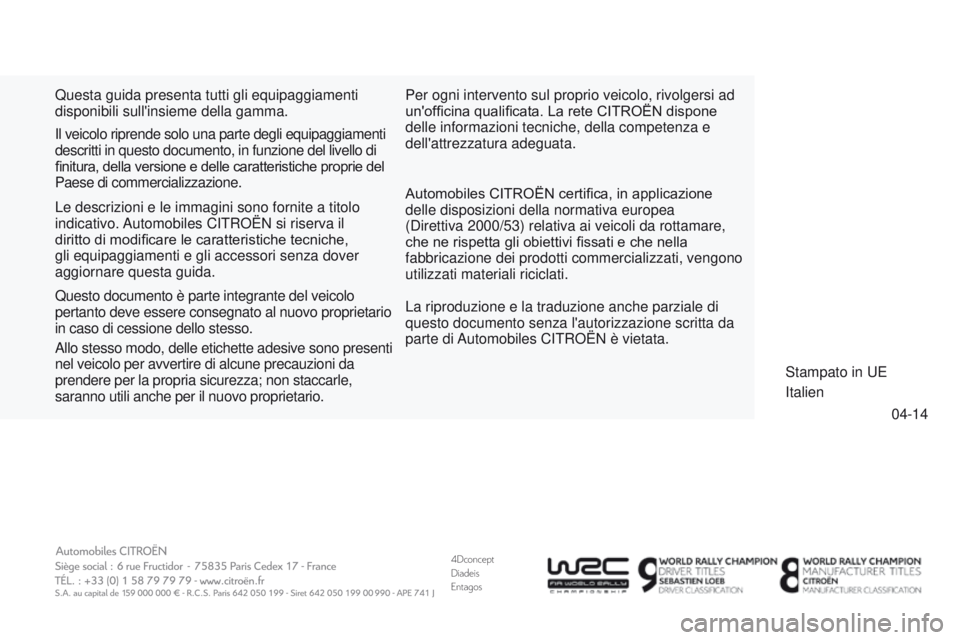

Questa guida presenta tutti gli equipaggiamenti
disponibili sull'insieme della gamma.Automobiles CITROËN certifica, in applicazione
delle disposizioni della normativa europea
(Direttiva
2000/53) relativa ai veicoli da rottamare,
che ne rispetta gli obiettivi fissati e che nella
fabbricazione dei prodotti commercializzati, vengono
utilizzati materiali riciclati.
i
l veicolo riprende solo una parte degli equipaggiamenti
descritti in questo documento, in funzione del livello di
finitura, della versione e delle caratteristiche proprie del
Paese di commercializzazione.
La riproduzione e la traduzione anche parziale di
questo documento senza l'autorizzazione scritta da
parte di
a
utomobiles C i TR o ËN è vietata.
Le descrizioni e le immagini sono fornite a titolo
indicativo.
a
utomobiles C i TR o ËN si riserva il
diritto di modificare le caratteristiche tecniche,
gli equipaggiamenti e gli accessori senza dover
aggiornare questa guida.
Questo documento è parte integrante del veicolo
pertanto deve essere consegnato al nuovo proprietario
in caso di cessione dello stesso.
a
llo stesso modo, delle etichette adesive sono presenti
nel veicolo per avvertire di alcune precauzioni da
prendere per la propria sicurezza; non staccarle,
saranno utili anche per il nuovo proprietario. Stampato in
u E
i
talien
Per ogni intervento sul proprio veicolo, rivolgersi ad
un'officina qualificata. La rete CITROËN dispone
delle informazioni tecniche, della competenza e
dell'attrezzatura adeguata.
Page 376 of 384
DS3_it_Chap15_couv-fin_ed01-2014
14DS3.0060
i
talien
Page 377 of 384
1Caratteristiche tecniche
Motori benzina
Pure Tech 82
cv
Pure Tech 82
cv S&S
VTi 120 cv
Cambio
BVM (Manuale
5 marce)
ETG (Pilotato
5 marce)
BVM (Manuale
5 marce)
BVA (Automativo
4 marce)
Tipi varianti versioni
:
SA
...
HMZ6
HMZ6/PS
5FS0
5FS9
Cilindrata (cm
3)
1 199
1 199
1 598
Alesaggio x corsa (mm)
75 x 90,5
75 x 90,5
77 x 85,8
Potenza massima: norma CEE (kW) *
60
60
88
Regime di potenza massima (giri/min)
5 750
5 750
6 000
Coppia massima: norma CEE (Nm)
11 8
11 8
160
Regime di coppia massima (giri/min)
2 750
2 750
4 250
Carburante
Senza piombo
Senza piombo
Senza piombo
Catalizzatore
sì
Sì
sì
Capacità d'olio motore (in litri) (con sostituzione
filtro olio)
3,25
3,25
4,25
4,25
*
La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea
(direttiva 1999/99/CE).
Motorizzazioni benzina
.../S : modello equipaggiato di Stop & Start.
Page 378 of 384
Motori benzina
THP 155 cv
THP 150 cv
**
THP 160
cv
***
THP 165 cv S&S
THP 150 cv S&S
**
PureTech 110 cv S&S
Cambio
BVM6 (Manuale 6 marce)
BVM6 (Manuale 6 marce)
BVM (Manuale 5 marce)
Tipi varianti versioni :
SA...
5FV8
5FN8
**
5FM8
***
5GZM/S
5GWM/S **
HNZ6/S
Cilindrata (cm
3
)
1 598
1 598
1 598
Alesaggio x corsa (mm)
77 x 85,8
77 x 85,8
75 x 90,5
Potenza massima : norma CEE (kW) *
115
11 0 **
120 ***
120
11 0 **
81
Regime di potenza massima (giri/min)
6 000
6 000
5 500
Coppia massima : norma CEE (Nm)
240
240
205
Regime di coppia massima (giri/min)
1 400
1 750
1 500
Carburante
Senza piombo
Senza piombo
Senza piombo
Catalizzatore
Sì
Sì
Sì
Capacità d'olio motore (in litri) (con sostituzione
cartuccia)
4,25
4,25
3,25
* La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea
(direttiva 1999/99/CE).
**
Per il Belgio e la Russia.
***
Per il Brasile.
Motorizzazioni benzina
Page 379 of 384
3Caratteristiche tecniche
*
La massa del rimorchio frenato può essere aumentata, nei limiti dell'MTR A, nella misura in cui si riduca di altrettanto la MTAC del veicolo trainante ;
attenzione, il traino con un veicolo trainante poco carico potrebbe peggiorarne la tenuta di strada.
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri ; il carico trainabile citato deve essere ridotto del
10 % per tranches di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare delle diminuzioni delle prestazioni del veicolo per proteggere il motore ; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.
Motori benzina
Pure Tech 82 cv
Pure Tech 82 cv S&S
VTi 120
cv
Cambio
BVM (Manuale
5 marce)
ETG (Pilotato
5 marce)
BVM (Manuale
5 marce)
BVA (Automatico
4 marce)
Tipi di versioni :
SA...
HMZ6
HMZ6/PS
5FS0
5FS9
- Massa a vuoto
975
980
1 075
1 089
- Massa in ordine di marcia
1 050
1 055
1 150
1 164
- Massa massima tecnicamente ammessa a
pieno carico (MTAC)
1 496
1 522
1 554
1 587
- Massa totale del treno (MTR A) con
pendenza del 12%
2 296
2 022
2 454
2 487
- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 12%
800
500
900
900
- Rimorchio frenato * (con riporto del carico
nei limiti dell'MTR A)
1 050
750
1 150
1 150
- Rimorchio non frenato
520
500
570
570
- Peso raccomandato sul gancio traino
46
46
46
46
Masse e carichi trainabili (in kg)
Page 380 of 384
Motori benzina
THP 155
cv
THP 150
cv
**
THP 160
cv
***
THP 165 cv S&S
THP 150 cv S&S **
PureTech 110 cv S&S
Cambi
BVM6 (Manuale 6 marce)
BVM6 (Manuale 6 marce)
BVM (Manuale 5 marce)
Tipi varianti versioni :
SA...
5FV8
5FN8 **
5FM8 ***
5GZM/S
5GWM/S **
HNZ6/S
- Massa a vuoto
1 090
1 140
1 070
- Massa in ordine di marcia
1 165
1 215
1 145
- Massa massima tecnicamente ammessa a
pieno carico (MTAC)
1 590
1 605
1 578
- Massa totale del treno (MTR A)
con pendenza del 12%
2 490
2 505
2 478
- Rimorchio frenato (nei limiti della MTR A)
con pendenza 12%
900
900
900
- Rimorchio frenato * (con riporto del carico
nei limiti della MTR A)
1 150
1 150
1 150
- Rimorchio non frenato
570
570
570
- Peso raccomandato sulla sfera del gancio traino
46
46
46
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri ; il carico trainabile citato deve essere ridotto del
10 % per tranches di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare delle diminuzioni delle prestazioni del veicolo per proteggere il motore ; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.
* La massa del rimorchio frenato può essere aumentata, nei limiti dell'MTR A, nella misura in cui si riduca di altrettanto la MTAC del veicolo trainante ;
attenzione, il traino con un veicolo trainante poco carico potrebbe peggiorarne la tenuta di strada.
**
Per il Belgio e la Russia.
***
Per il Brasile.
Masse e carichi trainabili (in kg)
