CITROEN JUMPER 2012 Upute Za Rukovanje (in Croatian)

Zamjena metlice brisača
139
BRZA POMO
Ć
8

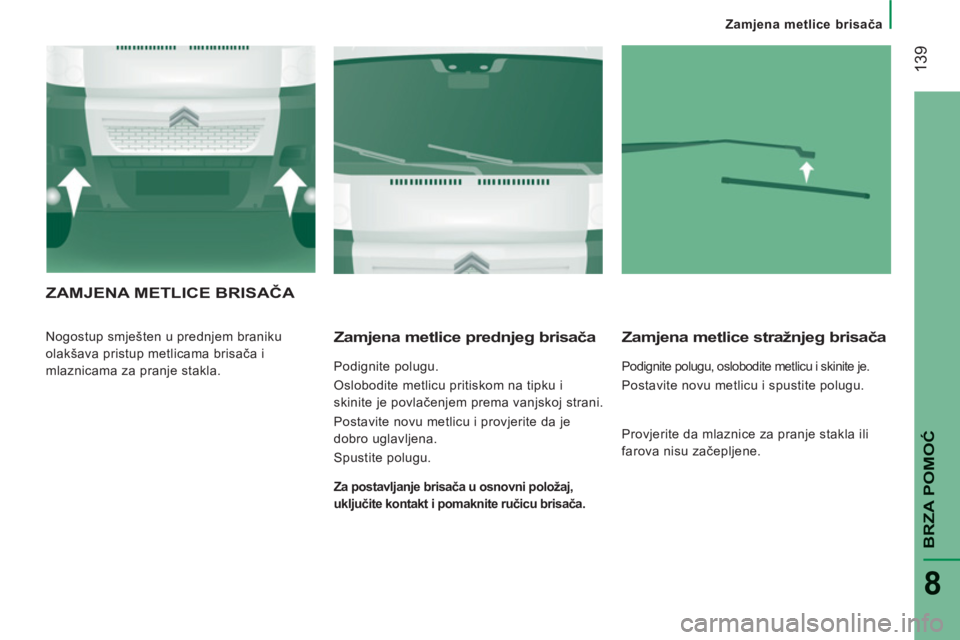

ZAMJENA METLICE BRISAČA

Nogostup smješten u prednjem braniku
olakšava pristup metlicama brisača i
mlaznicama za pranje stakla.
Zamjena metlice prednjeg brisača

Podignite polugu.
Oslobodite metlicu pritiskom na tipku i
skinite je povlačenjem prema vanjskoj strani.
Postavite novu metlicu i provjerite da je
dobro uglavljena.
Spustite polugu.
Zamjena metlice stražnjeg brisača

Podignite polugu, oslobodite metlicu i skinite je.
Postavite novu metlicu i spustite polugu.

Za postavljanje brisača u osnovni položaj,
uključite kontakt i pomaknite ručicu brisača.
Provjerite da mlaznice za pranje stakla ili
farova nisu začepljene.

Vuča vašeg vozila
14
0

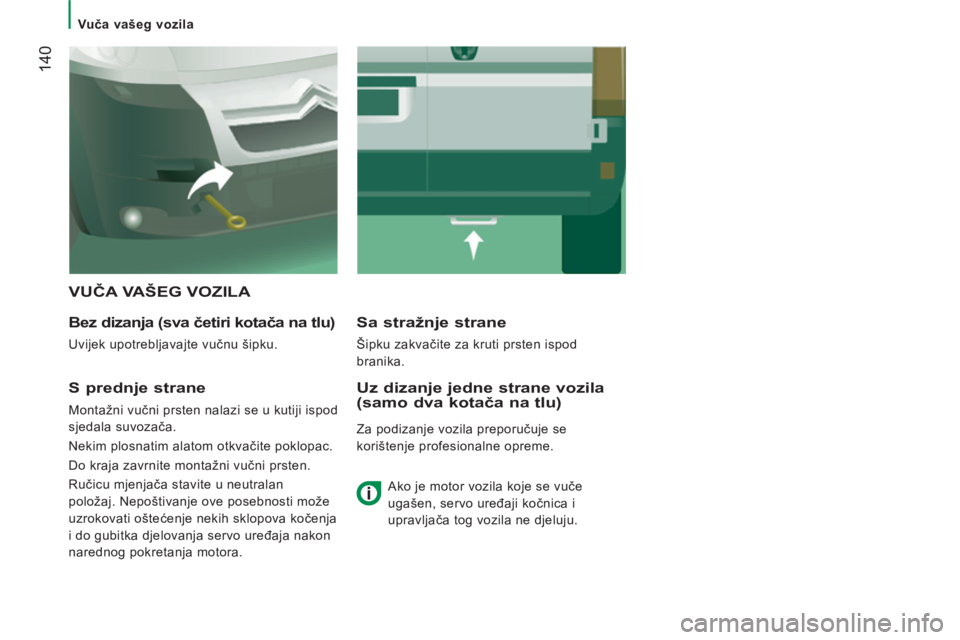

VUČA VAŠEG VOZILA


Bez dizanja (sva četiri kotača na tlu)

Uvijek upotrebljavajte vučnu šipku.
Sa stražnje strane

Šipku zakvačite za kruti prsten ispod
branika.


S prednje strane

Montažni vučni prsten nalazi se u kutiji ispod
sjedala suvozača.
Nekim plosnatim alatom otkvačite poklopac.
Do kraja zavrnite montažni vučni prsten.
Ručicu mjenjača stavite u neutralan
položaj. Nepoštivanje ove posebnosti može
uzrokovati oštećenje nekih sklopova kočenja
i do gubitka djelovanja servo uređaja nakon
narednog pokretanja motora.
Uz dizanje jedne strane vozila (samo dva kotača na tlu)

Za podizanje vozila preporučuje se
korištenje profesionalne opreme.

Ako je motor vozila koje se vuče
ugašen, servo uređaji kočnica i
upravljača tog vozila ne djeluju.

9
TEHNIČKI PODACI

142
Dimenzije

14
3
9
TEHNIČKI PODACI



Dimenzije
DIMENZIJE

Vozilo se proizvodi u 4 duljine (L1..) i 3 visine (H1..), kako je prikazano u tablicama:


Furgon


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Duljina preko svega
4 963
5 413
5 998
6 363

H Visina preko svega
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Međuosovinski razmak
3 000
3 450
4 035

B Prednji prevjes

948

C Stražnji prevjes
1 015
1 380

D Širina preko svega (bez retrovizora)
2 050

E Trag kotača sprijeda
1 810

F Trag kotača straga
1 790

G Visina utovarnog praga
535 do 565

I Duljina unutrašnje podnice
2 670
3 120
3 705
4 070

J Najveća unutrašnja visina za utovar
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Najveća unutrašnja širina
1 870

M Širina između unutrašnjih blatobrana
1 422

Obujam (m
3)

8


10


11,5


13


15


15


17

144
Dimenzije


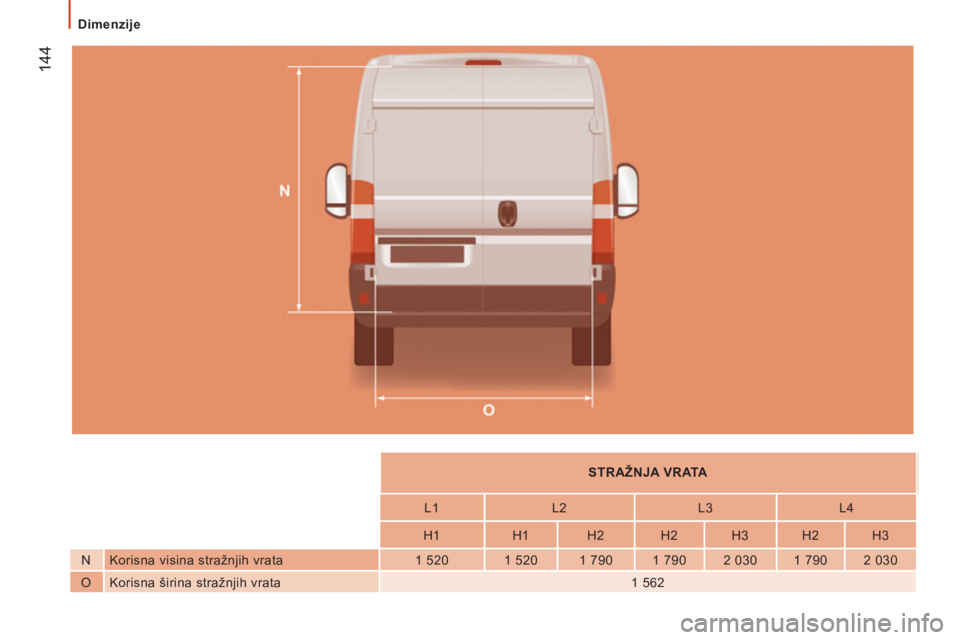

STRAŽNJA VRATA


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Korisna visina stražnjih vrata
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Korisna širina stražnjih vrata
1 562

14
5
9
TEHNIČKI PODACI



Dimenzije


BOČNA VRATA


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Visina bočnih kliznih vrata
1 485
1 485
1 755

Q Širina bočnih kliznih vrata
1 075
1 250

14
6
Dimenzije

9
TEHNIČKI PODACI



Dimenzije


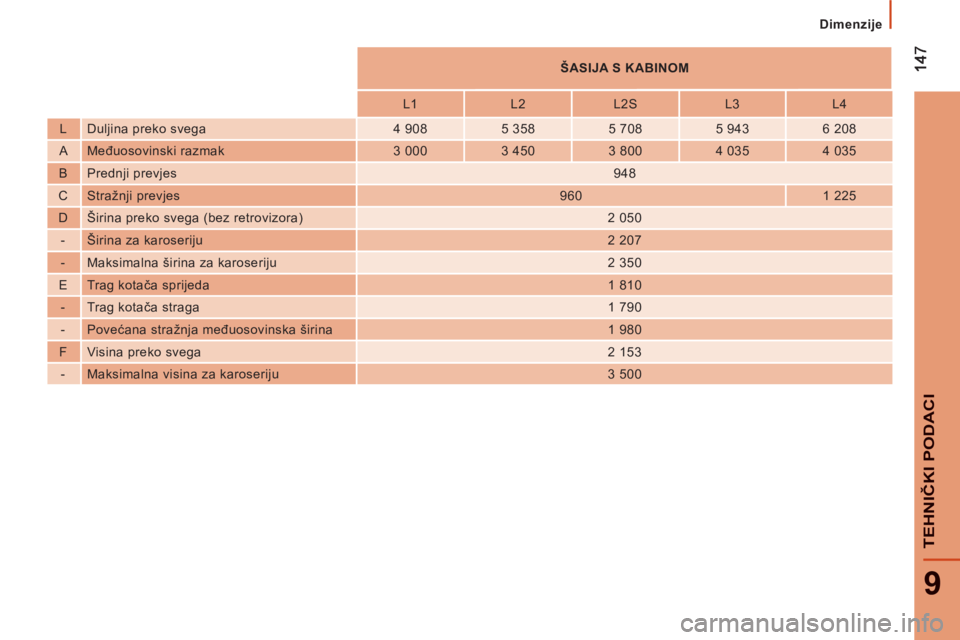

ŠASIJA S KABINOM


L1
L2
L2S
L3
L4

L Duljina preko svega
4 908
5 358
5 708
5 943
6 208

A Međuosovinski razmak
3 000
3 450
3 800
4 035
4 035

B Prednji prevjes

948

C Stražnji prevjes
960
1 225

D Širina preko svega (bez retrovizora)
2 050

- Širina za karoseriju
2 207

- Maksimalna širina za karoseriju
2 350

E Trag kotača sprijeda
1 810

- Trag kotača straga
1 790

- Povećana stražnja međ
uosovinska širina
1 980

F Visina preko svega
2 153

- Maksimalna visina za karoseriju
3 500

14
8
Dimenzije



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
