Page 21 of 248
19
2
Öffnen/Schließen
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Funktionsstörung der Fernbedienung
Entriegeln Sie die Türen mit dem Schlüssel, der
Alarm wird ausgelöst.
Schalten Sie die Zündung ein, durch Identifi zierung
des Schlüsselcodes schaltet der Alarm wieder aus.
Ein Verriegeln der Türen mit dem
Schlüssel löst keinen Alarm aus.
Deaktivierung mit der Fernbedienung
Durch Druck auf diese Taste wird
die Alarmanlage beim Entriegeln
des Fahrzeugs deaktiviert.
Deaktivierung des Abschleppschutzes *
Drücken Sie auf diesen Schalter,
um den Abschleppschutz zu
deaktivieren (zum Beispiel beim
Abschleppen des Fahrzeugs mit
eingeschaltetem Alarm).
Der Schutz bleibt bis zum nächsten Öffnen
der Türen über die Zentralverriegelung aktiv.

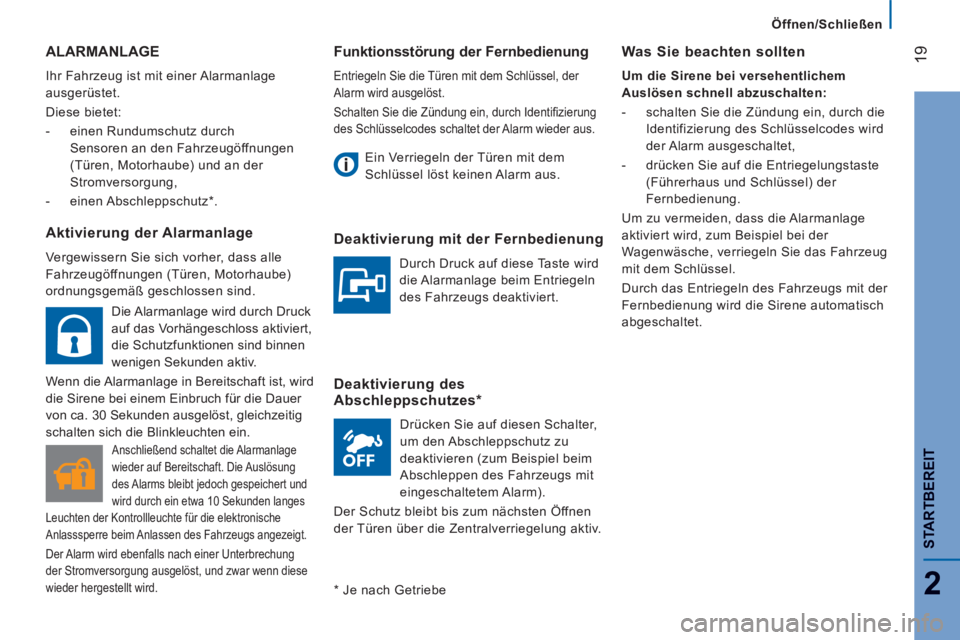

ALARMANLAGE
Ihr Fahrzeug ist mit einer Alarmanlage
ausgerüstet.
Diese bietet:
- einen Rundumschutz durch Sensoren an den Fahrzeugöffnungen
(Türen, Motorhaube) und an der
Stromversorgung,
- einen Abschleppschutz * .
Aktivierung der Alarmanlage
Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen (Türen, Motorhaube)
ordnungsgemäß geschlossen sind.
* Je nach Getriebe
Was Sie beachten sollten
Um die Sirene bei versehentlichem
Auslösen schnell abzuschalten:
- schalten Sie die Zündung ein, durch die Identifizierung des Schlüsselcodes wird
der Alarm ausgeschaltet,
- drücken Sie auf die Entriegelungstaste (Führerhaus und Schlüssel) der
Fernbedienung.
Um zu vermeiden, dass die Alarmanlage
aktiviert wird, zum Beispiel bei der
Wagenwäsche, verriegeln Sie das Fahrzeug
mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.
Die Alarmanlage wird durch Druck
auf das Vorhängeschloss aktiviert,
die Schutzfunktionen sind binnen
wenigen Sekunden aktiv.
Wenn die Alarmanlage in Bereitschaft ist, wird
die Sirene bei einem Einbruch für die Dauer
von ca. 30 Sekunden ausgelöst, gleichzeitig
schalten sich die Blinkleuchten ein.
Anschließend schaltet die Alarmanlage
wieder auf Bereitschaft. Die Auslösung
des Alarms bleibt jedoch gespeichert und
wird durch ein etwa 10 Sekunden langes
Leuchten der Kontrollleuchte für die elektronische
Anlasssperre beim Anlassen des Fahrzeugs angezeigt.
Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und zwar wenn diese
wieder hergestellt wird.
Page 22 of 248
20
Öffnen/Schließen
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
VORDERTÜREN Kindersicherung
Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Drücken Sie auf die Betätigung an der Kante
der Seitentür. Fahrertür
Benutzen Sie zum Entriegeln/Verriegeln die
Fernbedienung.
SEITLICHE SCHIEBETÜR
Achten Sie darauf, dass die Führung auf
dem Fußboden nicht verstopft ist, damit sich
die Tür richtig schieben lässt.
Von außen
Ziehen Sie den Griff an und dann nach
hinten.
Von innen
Schieben Sie den Griff zum Entriegeln und Öffnen
nach hinten.
Achten Sie darauf, die Tür ganz zu öffnen, damit
sie mit der Arretiervorrichtung unten an der Tür
festgestellt werden kann.
Um die Arretierung zu lösen und die Tür zu schließen,
ziehen Sie den Griff und schieben Sie die Tür zu.
Fahren Sie nicht mit offener
Schiebetür.
Page 23 of 248
21
2
Öffnen/Schließen
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
HECKTÜREN
Von außen
Ziehen Sie den Griff an. Die beiden
Türflügel öffnen sich auf 96°.
Türen öffnen/schließen
Ziehen Sie zum Öffnen den Griff an und
öffnen Sie dann den linken Flügel, indem Sie
den Hebel ziehen.
Beginnen Sie beim Schließen mit dem linken
Flügel und schließen Sie dann den rechten
Flügel. Öffnen bis 180°
Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mit
Hilfe einer versenkbaren Federspange von
96° auf 180° erweitern.
Drücken Sie auf den Knopf am Türblech, um
den Türöffnungswinkel zu vergrößern.
Die Federspange hängt sich beim Schließen
der Tür selbsttätig wieder ein.
Page 24 of 248
22
Öffnen/Schließen
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
VERRIEGELN/ENTRIEGELN VON INNEN
Warnleuchte Tür offen
Wenn diese Warnleuchte aufl euchtet, überprüfen
Sie bitte, ob alle Türen des Fahrzeugs und die
Motorhaube richtig geschlossen sind.
Was Sie beachten sollten
Wenn Sie sich dafür entscheiden, mit
verriegelten Türen zu fahren, sollten Sie
beachten, dass dies bei einem Notfall den
Zugang zum Fahrzeug erschweren könnte.
Führerhaus und Laderaum
Mit einem Druck lässt sich das
Fahrzeug zentral verriegeln
und entriegeln, wenn die Türen
geschlossen sind.
Von innen können die Türen immer geöffnet
werden. Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht. Die Schalterleuchte:
Laderaum
Mit einem Druck lassen sich
Seitentür und Hecktüren vom
Führerhaus aus ver- bzw.
entriegeln. Die Kontrollleuchte
bleibt bei Verriegelung eingeschaltet.
Automatische Sicherheitsverriegelung
Beim Anfahren werden die Türen des
Führerhauses und der Laderaum automatisch
verriegelt, sobald eine Geschwindigkeit von ca.
20 km/h erreicht wird.
Wenn auf der Strecke keine Tür geöffnet
wird, bleibt die Verriegelung bestehen.
Funktion aktivieren/deaktivieren
Die Funktion wird über die MODUS -Taste im
Menü "Verriegeln" eingestellt; hierzu "ON"
oder "OFF" wählen.
Für mehr Informationen siehe die Rubrik
"Bordtechnik - Fahrzeugkonfi guration".
- leuchtet auf, wenn die Türen
verriegelt sind und die
Zündung eingeschaltet ist,
- blinkt, wenn die Türen im Stillstand und bei abgestellten
Motor verriegelt sind.
Der Schalter ist unwirksam, wenn das
Fahrzeug von außen mit der Fernbedienung
oder dem Schlüssel verriegelt worden ist.
Page 25 of 248
Bedienungseinheit
23
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Tankanzeige
4. Kühlflüssigkeitstemperatur
5. Drehzahlmesser
KOMBIINSTRUMENTE
Anzeigefeld
Im unteren Bereich:
- Uhrzeit,
- Außentemperatur,
- zurückgelegte Kilometer/Meilen,
- Bordcomputer (Reichweite, Verbrauch, ...),
- Leuchtweite der Scheinwerfer,
- programmierbare Warnmeldung bei Geschwindigkeitsübertretung,
- Geschwindigkeitsregler oder -begrenzer (Tempomat),
- Gangwechselanzeige,
- STOP & START.
Im oberen Bereich:
- Datum,
- Wartungsanzeige,
- Warnmeldungen,
- Funktionsmeldungen,
- Fahrzeugkonfiguration.
Page 26 of 248
Bedienungseinheit
24
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
WARN- UND KONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit \
anzeigen, dass eine Selbstdiagnose durchgeführt wird.
Sie erlöschen sofort wieder. Bei laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leu\
chtet oder blinkt, als Warnung.
Diese erste Warnung kann mit einem akustischen Signal und einer Meldung in der Anzeige verbunden sein. "Übergehen Sie diese
Warnungen nicht."
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Service leuchtet
vorübergehend
kleinere Funktionsstörungen Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größere Funktionsstörungen
Die Meldung notieren und sich an einen Verteter
des CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstattwenden.
Feststellbremse -
Bremsfl üssigkeits-
stand leuchtet
nicht angezogene oder nicht
richtig gelöste Bremse Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender
Flüssigkeitsstand Eine von CITROËN empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand Unbedingt anhalten, parken, Zündung ausschalten und
sich an einen Vertreter des CITROËN -Händlernetzes
oder eine qualifi zierte Fachwerkstatt wenden.
+
Elektronischer
Bremskraftverteiler leuchtet Funktionssstörung des Systems Unbedingt anhalten und sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstattwenden.
Antiblockiersystem
ABS leuchtet Funktionsstörung des Systems Mit dem Fahrzeug kann weiterhin gebremst werden, aber nur ohne ABS.
Daher sollten Sie anhalten und sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifi zierte Fachwerkstatt wenden.
Page 27 of 248
Bedienungseinheit
25
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Kühlfl üssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich
anormale Erhöhung
Parken und Zündung ausschalten. das Kühlmittel
abkühlen lassen. Füllstand kontrollieren.
auf H im roten
Bereich zu hohe
Kühlflüssigkeitstemperatur Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Wenden Sie sich an einen Vertreter des CITROËN
-Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Motoröldruck leuchtet
während der
Fahrt auf
unzureichender Druck Anhalten und Zündung ausschalten. Schmierkreis abkühlen
lassen, um den Füllstand kontrollieren zu können.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
leuchtet ständig
trotz korrektem
Füllstand größere Funktionsstörung
Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
blinkt einige
Sekunden in
Verbindung mit
einer Meldung
an der Anzeige starke Qualitätsverschlechterung
des Motoröls Sobald wie möglich einen Motorölwechsel vornehmen.
Bei der 2. Alarmstufe sind die Motorleistungen
nur noch eingeschränkt verfügbar. Die geplanten
Inspektionstermine für das Fahrzeug ändern sich
hierdurch nicht.
Batterielade-kontrolle
leuchtet Funktionsstörung im
Ladestromkreis Batterieklemmen überprüfen…
Siehe Rubrik "Schnellhilfe - Batterie entladen".
leuchtet
kontinuierlich
oder blinkt trotz
Überprüfung Funktionsstörung bei der
Zündung oder Einspritzung
System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt.
Offene Tür leuchtet nicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.
Page 28 of 248
Bedienungseinheit
26
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend
nicht angelegter Sicherheitsgurt
auf der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einrasten
lassen .
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist.
Siehe Rubrik "Sicherheit - Sicherheitsgurte".
Servolenkung leuchtet in
Verbindung
mit einem
akustischen
Signal und einer
Meldung in der
Anzeige Funktionsstörung des Systems
Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch ohne Bremskraftverstärkung.
Das System durch das CITROËN-Händlernetz oder
durch eine qualifizierte Fachwerkstatt überprüfen
lassen.
Front-/Seiten-
Airbag blinkt oder
leuchtet ständig defekter Airbag oder defekter
Gurtstraffer Das System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Siehe Rubrik "Sicherheit - Airbags"
Federung leuchtet Funktionsstörung des Systems Das System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Bremsbeläge leuchtet Verschleiß der vorderen
Bremsbeläge Die Bremsbeläge im CITROËN-Händlernetz oder durch
eine qualifizierte Fachwerkstatt auswechseln lassen.
Page 29 of 248
Bedienungseinheit
27
2
STARTBEREIT
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
DSC/ASR blinkt
System arbeitet Das System optimiert den Antrieb und ermöglicht es,
die Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung
mit einem
akustischen
Signal und einer
Meldung in der
Anzeige. Funktionsstörung des
Systems oder Störung des
Berganfahrassistenten
Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
leuchtet. Störung der Intelligenten
Traktionskontrolle
Abgasentgiftung leuchtet Regenerierung des
Partikelfilters Es empfiehlt sich, den Motor bis zum Erlöschen
der Kontrollleuchte laufen zu lassen, damit die
Regenerierung vollständig durchgeführt wird.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Abgasent-
giftungsanlage leuchtet
Funktionsstörung des Systems Schnellstmöglich von einem Vertreter des
CITROËN -Händlernetzes oder durch eine qualifizierte
Fachwerkstattüberprüfen lassen.
Reifendruck-
überwachung leuchtet
Luftmangel oder platter Reifen Anhalten und Zündung ausschalten. Reifen wechseln
oder reparieren.
leuchtet in
Verbindung
mit Service-
Kontrollleuchte Defekter Sensor
System von einem Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen lassen.
Page 30 of 248
Bedienungseinheit
28
JUMPER-PAPIER_DE_CHAP02_PRET A PARTIR_ED01-2014
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Alarm des
Spurassistenten blinkt in
Verbindung
mit einem
akustischen
Warnsignal Überfahren der linken Linie
Lenkrad nach links bzw. rechts drehen, um wieder in
der Spur zu fahren.
Überfahren der rechten Linie
Elektronische
Anlasssperre leuchtet
Der Zündschüssel wurde nicht
erkannt,
Anfahren nicht möglich
Anderen Schlüssel verwenden und den defekten Schlüssel von
einem Vertreter des CITROËN.-Händlernetzes überprüfen lassen.
Siehe Rubrik "Startbereit - Türen".
leuchtet ca.
10 Sekunden
beim
Einschalten der
Zündung Alarm ausgelöst
Schlösser von einem Vertreter des CITROËN-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen lassen.
Wasser
im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in
der Anzeige
Wasser im Kraftstofffilter
Filter von einem Verteter des CITROËN-Händlernetzes
oder durch eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Kraftstoffreserve leuchtet,
Zeiger im roten
Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein
variabler Wert, da sie vom Fahrstil, vom Straßenprofil,
von der seit dem Aufleuchten der Reserveleuchte
vergangenen Zeit und der zurückgelegten Entfernung
abhängig ist.
blinkt Funktionsstörung des Systems
Wenden Sie sich an einen Vertreter des CITROËN -Händlernetzes
oder an eine qualifi zierte Fachwerkstatt.
Vorglühkontrolle
Diesel leuchtet Vorglühen erforderlich aufgrund
der Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erloschen ist.
