CITROEN JUMPER 2015 InstruktionsbØger (in Danish)

Udstyr
11 9
6
TILBEHØR
JUMPER-PAPIER_DA_CHAP06_ACCESSOIRES_ED01-2014
ANDET TILBEHØR
Tilbehøret og delene er blevet testet
og godkendt med hensyn til kvalitet og
sikkerhed og er alle egnet til installation i
din bil. Der tilbydes et bredt sortiment af
originale tilbehørsdele.
"Komfort":
Vinddeflektorer, isotermisk modul,
duftspreder, læselampe, cigartænder,
aftageligt askebæger, skridsikker
understøtning, parkeringshjælp bag osv.
"Beskyttelse":
Måtter, stænkklapper, beskyttelsesovertræk
til bilen, sædeovertræk, beskyttelsesgitter
til bagerste sideruder, bagerste sidedøre
med torammede ruder og sikkerhedslåse,
dækstickers osv. "Sikkerhed":
Tyverialarm, system til lokalisering af bil,
snekæder, skridsikre dækbetræk, autostole,
førstehjælpskasse, advarselstrekant,
sikkerhedsvest, brandslukker,
sikkerhedssele til kæledyr, saks til
sikkerhedssele/rudeknuser osv.
"Stil":
Alufælge
"Multimedia":
Cd-afspiller, WiFi on board, eksternt
navigationssystem, håndfrit sæt,
hjælpefunktioner for føreren,
multimedieholder ved bagsæder, dvd-
afspiller, kortopdatering til navigation,
eksterne navigationsanlæg, telefonholder,
digital radio, radioer, 230V-stik.
"Transportløsninger":
Anhængertræk, ledningsbundter til
anhængertræk 7/13-polet, 7/7-polet,
13-polet, kabinebeskyttelsessæt,
skridsikker vognbund, hjulkassebeskyttelse,
kabineopdelere, tværgående tagbøjler,
tagbagagebærere, stige til tagbagagebærer,
lastrulle til tagbagagebærer, trinplade til
tagbagagebærer osv.
Montering af kommunikationsudstyr

Det anbefales at kontakte en CITROËN
forhandler, inden der eftermonteres
kommunikationsudstyr med udvendig
antenne.
CITROËN kan oplyse om karakteristika for
udstyret (frekvens, maks. udgangseffekt,
antennens placering, særlige betingelser
for montering), som kan monteres i henhold
til direktivet 2004/104/EU om radiostøj
(elektromagnetisk kompatibilitet) hos
køretøjer.
Hvis du monterer elektrisk udstyr
eller tilbehør, der ikke er godkendt af
Automobiles CITROËN, kan det medføre
forstyrrelser i bilens elektroniske udstyr.
Bemærk venligst denne forholdsregel. Vi
anbefaler, at du kontakter en forhandler for
at se hele sortimentet af udvalgt tilbehør og
udstyr.
Afhængigt af land kan det være
obligatorisk at have sikkerhedsvest,
advarselstrekanter, ekstra pærer og
alkometre liggende i bilen.
For at undgå problemer med pedalerne skal du:
- Altid sørge for at måtterne ligger rigtigt
og er korrekt monteret
- Aldrig lægge flere måtter oven på hinanden

Udstyr
120
JUMPER-PAPIER_DA_CHAP06_ACCESSOIRES_ED01-2014
SNEKÆDER
Om vinteren forbedrer snekæder bilens
trækkraft og adfærd ved nedbremsning. Kæderne skal monteres på drivhjulene.
De må ikke monteres på reservehjul
af typen "nødhjul".
Overhold det enkelte lands lovgivning
vedrørende anvendelse af snekæder
og den tilladte maks. hastighed. Gode råd

Hvis snekæderne skal monteres på
turen, standses bilen på et plant sted i
vejkanten
 Træk parkeringsbremsen, og anbring
evt. klodser under hjulene for at undgå,
at bilen skrider
 Monter snekæderne i henhold til
fabrikantens anvisninger
 Start langsomt, og kør et lille stykke tid
uden at køre hurtigere end 50 km/t
 Stands bilen, og kontroller, at kæderne
er korrekt strammet
Undgå at køre på veje uden sne for
ikke at beskadige bilens dæk og
vejbanen. Det anbefales, at man øver
sig i at montere kæderne, før man tager
afsted, på et plant og tørt underlag. Hvis
bilen har alufælge, skal man kontrollere, at
ingen kædedele eller befæstelser kommer i
berøring med fælgen.
Anvend kun snekæder, der er designet til at
kunne monteres på din bils hjultype:
Originale
dækstørrelser Maks. størrelse på
kædeled
215/70 R15 12 mm
225/75 R15 16 mm
215/75 R16 16 mm
225/75 R16 16 mm
For yderligere oplysninger vedrørende
snekæder, kontakt et autoriseret CITROËN
værksted eller et andet kvalificeret
værksted.

Vedligeholdelse med TOTAL
121
7
KONTROL AF VÆSKESTANDE
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014

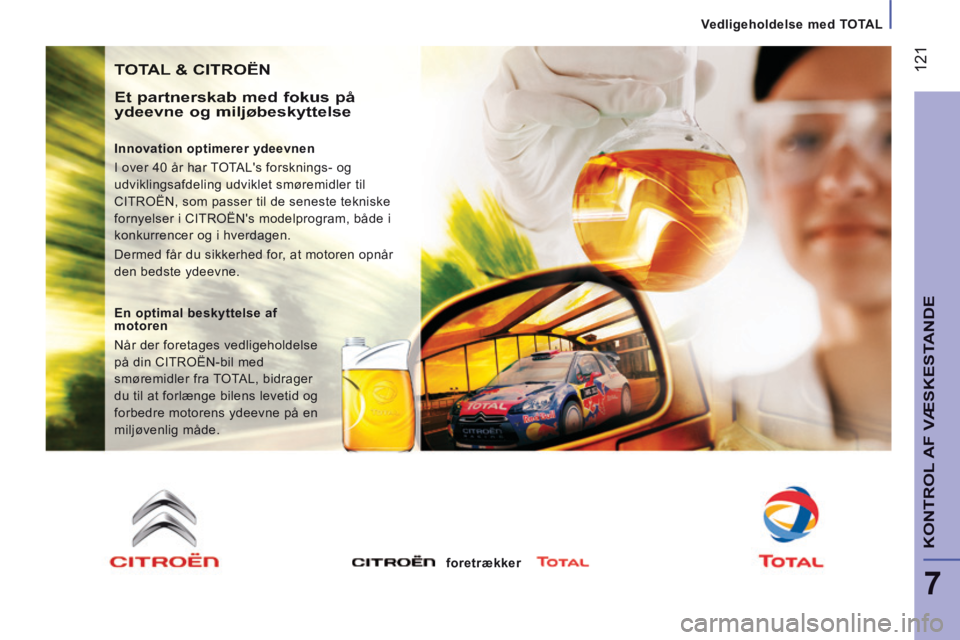

TOTAL & CITROËN
Et partnerskab med fokus på ydeevne og miljøbeskyttelse
Innovation optimerer ydeevnen
I over 40 år har TOTAL's forsknings- og
udviklingsafdeling udviklet smøremidler til
CITROËN, som passer til de seneste tekniske
fornyelser i CITROËN's modelprogram, både i
konkurrencer og i hverdagen.
Dermed får du sikkerhed for, at motoren opnår
den bedste ydeevne.
En optimal beskyttelse af
motoren
Når der foretages vedligeholdelse
på din CITROËN-bil med
smøremidler fra TOTAL, bidrager
du til at forlænge bilens levetid og
forbedre motorens ydeevne på en
miljøvenlig måde. foretrækker

122
Motorrum
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014
Indefra
Dette indgreb må kun foretages, når bilen er
standset og førerdøren er åben.
Træk i håndtaget i siden under
instrumentpanelet.
Udefra
Skub betjeningsgrebet, der sidder over
kølergitteret, mod højre, og løft motorhjelmen.
Før motorhjelmen lukkes, anbringes holderen i
beslaget igen.
Sænk motorhjelmen, og lad den falde frit det sidste
stykke. Kontroller, at låsen går rigtigt i indgreb.
ÅBNING AF MOTORHJELMEN
Åbn ikke motorhjelmen i tilfælde af
kraftig vind.
Vær forsigtig, når du håndterer grebet og
holdestangen, mens motoren er varm (risiko
for forbrænding). Hvis motorhjelmen ikke
er korrekt lukket, tænder
denne kontrollampe i
instrumentgruppen.
Før alle indgreb under motorhjelmen
skal tændingen afbrydes med nøglen
for at undgå risikoen for at komme til skade
i forbindelse med automatisk udløsning af
START-funktionen.
LUKNING AF MOTORHJELMEN
Holder
Clips holderen løs, og drej den, så den føres
ind i det første hak og derefter i det andet.
Da der er elektrisk udstyr i
motorrummet, bør bilen ikke udsættes
for for meget vand (regn, bilvask osv.).

123
7
Motorrum
KONTROL AF VÆSKESTANDE
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014

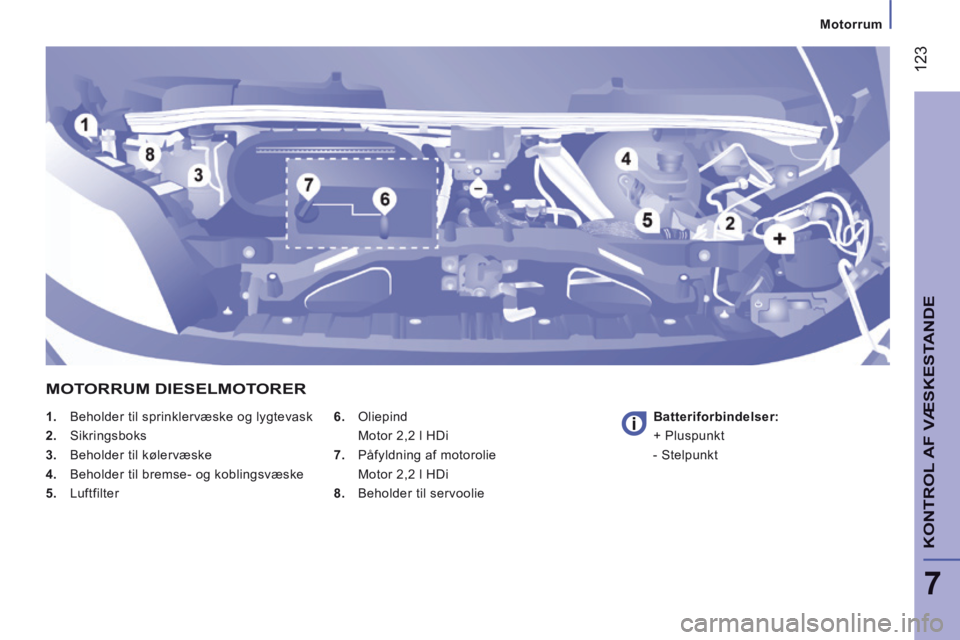

1. Beholder til sprinklervæske og lygtevask
2. Sikringsboks
3. Beholder til kølervæske
4. Beholder til bremse- og koblingsvæske
5. Luftfilter 6. Oliepind
Motor 2,2 l HDi
7. Påfyldning af motorolie
Motor 2,2 l HDi
8. Beholder til servoolie Batteriforbindelser:

+ Pluspunkt
- Stelpunkt
MOTORRUM DIESELMOTORER

Væskestande og kontrol
124
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014
Spildolie
Undgå længere tids kontakt med spildolie på
huden.
De fleste af disse væsker er sundhedsfarlige
og kan være stærkt ætsende.
Hæld ikke spildolie, bremsevæske eller
kølervæske i kloakken eller ud på jorden.
Fyld spildolien i hertil beregnede beholdere
på et aut. CITROËN-værksted eller et andet
kvalificeret værksted.

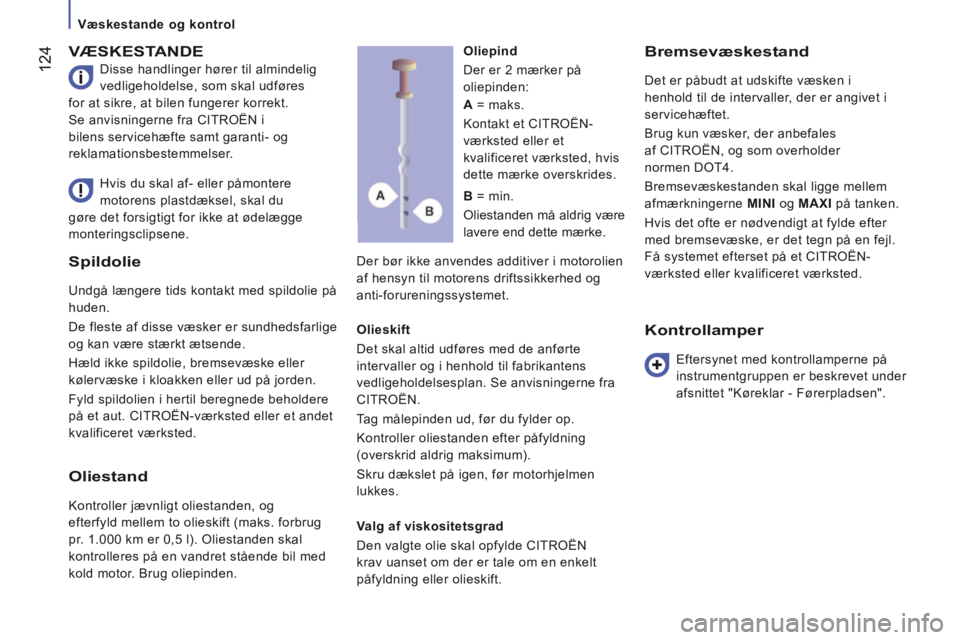

VÆSKESTANDE
Disse handlinger hører til almindelig
vedligeholdelse, som skal udføres
for at sikre, at bilen fungerer korrekt.
Se anvisningerne fra CITROËN i
bilens servicehæfte samt garanti- og
reklamationsbestemmelser.
Der bør ikke anvendes additiver i motorolien
af hensyn til motorens driftssikkerhed og
anti-forureningssystemet.
Bremsevæskestand
Det er påbudt at udskifte væsken i
henhold til de intervaller, der er angivet i
servicehæftet.
Brug kun væsker, der anbefales
af CITROËN, og som overholder
normen DOT4.
Bremsevæskestanden skal ligge mellem
afmærkningerne MINI og MAXI på tanken.
Hvis det ofte er nødvendigt at fylde efter
med bremsevæske, er det tegn på en fejl.
Få systemet efterset på et CITROËN-
værksted eller kvalificeret værksted.
Hvis du skal af- eller påmontere
motorens plastdæksel, skal du
gøre det forsigtigt for ikke at ødelægge
monteringsclipsene. Oliepind
Der er 2 mærker på
oliepinden:
Olieskift
Det skal altid udføres med de anførte
intervaller og i henhold til fabrikantens
vedligeholdelsesplan. Se anvisningerne fra
CITROËN.
Tag målepinden ud, før du fylder op.
Kontroller oliestanden efter påfyldning
(overskrid aldrig maksimum).
Skru dækslet på igen, før motorhjelmen
lukkes.
Valg af viskositetsgrad
Den valgte olie skal opfylde CITROËN
krav uanset om der er tale om en enkelt
påfyldning eller olieskift.
Kontrollamper
Eftersynet med kontrollamperne på
instrumentgruppen er beskrevet under
afsnittet "Køreklar - Førerpladsen".
A
= maks.
Kontakt et CITROËN-
værksted eller et
kvalificeret værksted, hvis
dette mærke overskrides.
B = min.
Oliestanden må aldrig være
lavere end dette mærke.
Oliestand
Kontroller jævnligt oliestanden, og
efterfyld mellem to olieskift (maks. forbrug
pr. 1.000 km er 0,5 l). Oliestanden skal
kontrolleres på en vandret stående bil med
kold motor. Brug oliepinden.

Væskestande og kontrol
125
7
KONTROL AF VÆSKESTANDE
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014

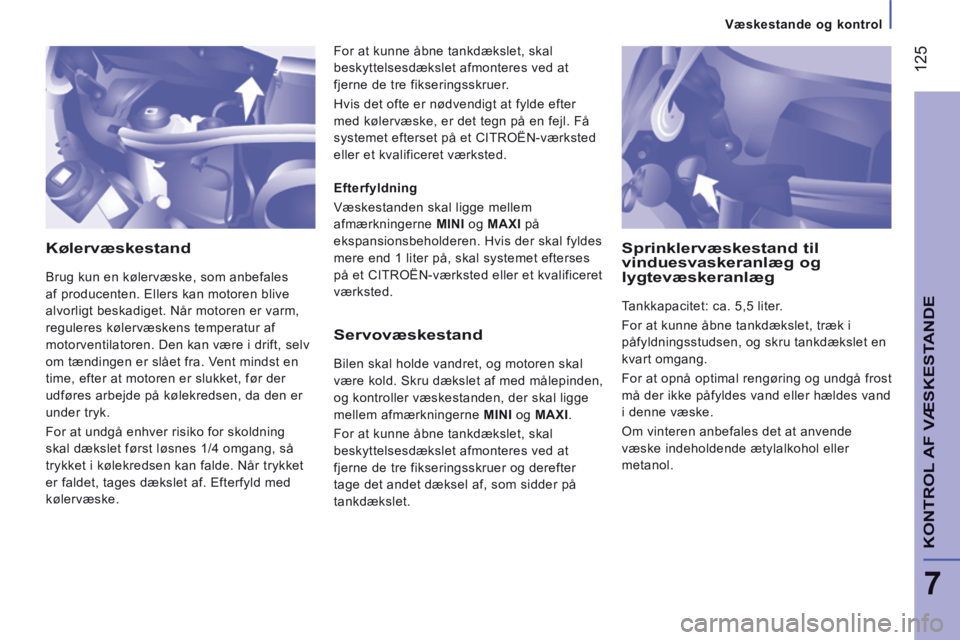

Kølervæskestand
Brug kun en kølervæske, som anbefales
af producenten. Ellers kan motoren blive
alvorligt beskadiget. Når motoren er varm,
reguleres kølervæskens temperatur af
motorventilatoren. Den kan være i drift, selv
om tændingen er slået fra. Vent mindst en
time, efter at motoren er slukket, før der
udføres arbejde på kølekredsen, da den er
under tryk.
For at undgå enhver risiko for skoldning
skal dækslet først løsnes 1/4 omgang, så
trykket i kølekredsen kan falde. Når trykket
er faldet, tages dækslet af. Efterfyld med
kølervæske.
Servovæskestand
Bilen skal holde vandret, og motoren skal
være kold. Skru dækslet af med målepinden,
og kontroller væskestanden, der skal ligge
mellem afmærkningerne MINI og MAXI .
For at kunne åbne tankdækslet, skal
beskyttelsesdækslet afmonteres ved at
fjerne de tre fikseringsskruer og derefter
tage det andet dæksel af, som sidder på
tankdækslet. Efterfyldning
Væskestanden skal ligge mellem
afmærkningerne MINI og MAXI på
ekspansionsbeholderen. Hvis der skal fyldes
mere end 1 liter på, skal systemet efterses
på et CITROËN-værksted eller et kvalificeret
værksted.
Sprinklervæskestand til vinduesvaskeranlæg og lygtevæskeranlæg
Tankkapacitet: ca. 5,5 liter.
For at kunne åbne tankdækslet, træk i
påfyldningsstudsen, og skru tankdækslet en
kvart omgang.
For at opnå optimal rengøring og undgå frost
må der ikke påfyldes vand eller hældes vand
i denne væske.
Om vinteren anbefales det at anvende
væske indeholdende ætylalkohol eller
metanol.
For at kunne åbne tankdækslet, skal
beskyttelsesdækslet afmonteres ved at
fjerne de tre fikseringsskruer.
Hvis det ofte er nødvendigt at fylde efter
med kølervæske, er det tegn på en fejl. Få
systemet efterset på et CITROËN-værksted
eller et kvalificeret værksted.

Væskestande og kontrol
126
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014

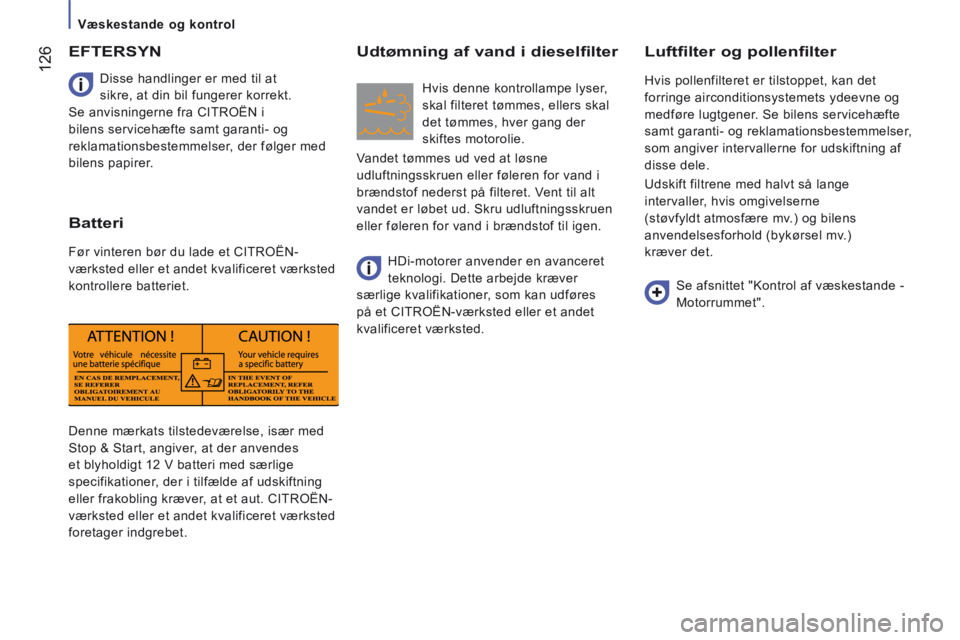

Denne mærkats tilstedeværelse, især med
Stop & Start, angiver, at der anvendes
et blyholdigt 12 V batteri med særlige
specifikationer, der i tilfælde af udskiftning
eller frakobling kræver, at et aut. CITROËN-
værksted eller et andet kvalificeret værksted
foretager indgrebet. Disse handlinger er med til at
sikre, at din bil fungerer korrekt.
Se anvisningerne fra CITROËN i
bilens servicehæfte samt garanti- og
reklamationsbestemmelser, der følger med
bilens papirer.
EFTERSYN
Batteri
Før vinteren bør du lade et CITROËN-
værksted eller et andet kvalificeret værksted
kontrollere batteriet.
Udtømning af vand i dieselfilter
Hvis denne kontrollampe lyser,
skal filteret tømmes, ellers skal
det tømmes, hver gang der
skiftes motorolie.
Vandet tømmes ud ved at løsne
udluftningsskruen eller føleren for vand i
brændstof nederst på filteret. Vent til alt
vandet er løbet ud. Skru udluftningsskruen
eller føleren for vand i brændstof til igen.
Luftfilter og pollenfilter
Hvis pollenfilteret er tilstoppet, kan det
forringe airconditionsystemets ydeevne og
medføre lugtgener. Se bilens servicehæfte
samt garanti- og reklamationsbestemmelser,
som angiver intervallerne for udskiftning af
disse dele.
Udskift filtrene med halvt så lange
intervaller, hvis omgivelserne
(støvfyldt atmosfære mv.) og bilens
anvendelsesforhold (bykørsel mv.)
kræver det.
Se afsnittet "Kontrol af væskestande -
Motorrummet".
HDi-motorer anvender en avanceret
teknologi. Dette arbejde kræver
særlige kvalifikationer, som kan udføres
på et CITROËN-værksted eller et andet
kvalificeret værksted.

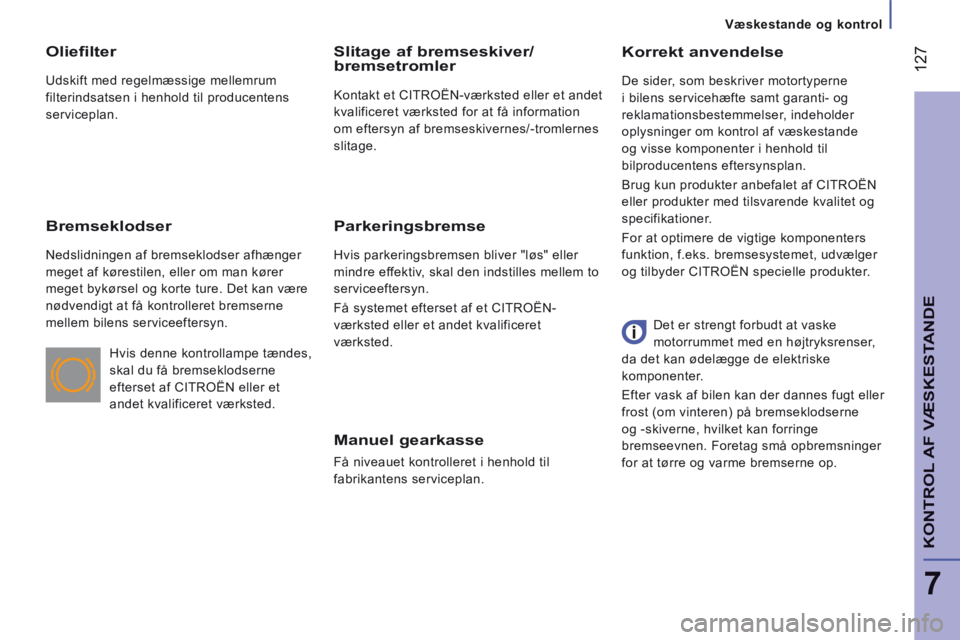

Væskestande og kontrol
127
7
KONTROL AF VÆSKESTANDE
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014
Manuel gearkasse
Få niveauet kontrolleret i henhold til
fabrikantens serviceplan.
Korrekt anvendelse
De sider, som beskriver motortyperne
i bilens servicehæfte samt garanti- og
reklamationsbestemmelser, indeholder
oplysninger om kontrol af væskestande
og visse komponenter i henhold til
bilproducentens eftersynsplan.
Brug kun produkter anbefalet af CITROËN
eller produkter med tilsvarende kvalitet og
specifikationer.
For at optimere de vigtige komponenters
funktion, f.eks. bremsesystemet, udvælger
og tilbyder CITROËN specielle produkter.
Oliefilter
Udskift med regelmæssige mellemrum
filterindsatsen i henhold til producentens
serviceplan.
Bremseklodser
Nedslidningen af bremseklodser afhænger
meget af kørestilen, eller om man kører
meget bykørsel og korte ture. Det kan være
nødvendigt at få kontrolleret bremserne
mellem bilens serviceeftersyn.
Slitage af bremseskiver/bremsetromler
Kontakt et CITROËN-værksted eller et andet
kvalificeret værksted for at få information
om eftersyn af bremseskivernes/-tromlernes
slitage.
Parkeringsbremse
Hvis parkeringsbremsen bliver "løs" eller
mindre effektiv, skal den indstilles mellem to
serviceeftersyn.
Få systemet efterset af et CITROËN-
værksted eller et andet kvalificeret
værksted.
Hvis denne kontrollampe tændes,
skal du få bremseklodserne
efterset af CITROËN eller et
andet kvalificeret værksted. Det er strengt forbudt at vaske
motorrummet med en højtryksrenser,
da det kan ødelægge de elektriske
komponenter.
Efter vask af bilen kan der dannes fugt eller
frost (om vinteren) på bremseklodserne
og -skiverne, hvilket kan forringe
bremseevnen. Foretag små opbremsninger
for at tørre og varme bremserne op.

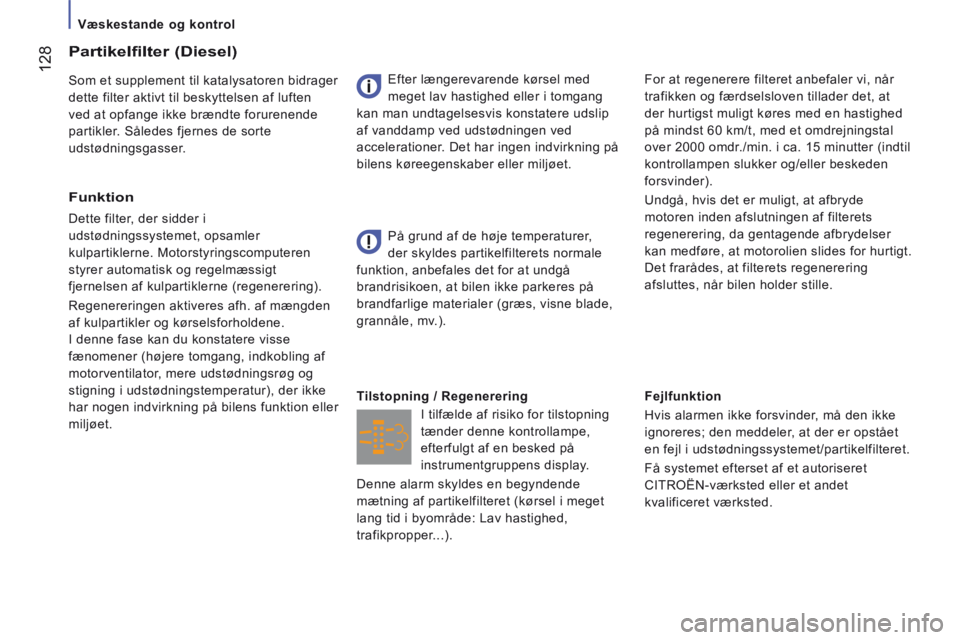

Væskestande og kontrol
128
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014
Fejlfunktion
Hvis alarmen ikke forsvinder, må den ikke
ignoreres; den meddeler, at der er opstået
en fejl i udstødningssystemet/partikelfilteret.
Få systemet efterset af et autoriseret
CITROËN-værksted eller et andet
kvalificeret værksted.
I tilfælde af risiko for tilstopning
tænder denne kontrollampe,
efterfulgt af en besked på
instrumentgruppens display.
Tilstopning / Regenerering På grund af de høje temperaturer,
der skyldes partikelfilterets normale
funktion, anbefales det for at undgå
brandrisikoen, at bilen ikke parkeres på
brandfarlige materialer (græs, visne blade,
grannåle, mv.).
Partikelfilter (Diesel)
Som et supplement til katalysatoren bidrager
dette filter aktivt til beskyttelsen af luften
ved at opfange ikke brændte forurenende
partikler. Således fjernes de sorte
udstødningsgasser.
Funktion
Dette filter, der sidder i
udstødningssystemet, opsamler
kulpartiklerne. Motorstyringscomputeren
styrer automatisk og regelmæssigt
fjernelsen af kulpartiklerne (regenerering).
Regenereringen aktiveres afh. af mængden
af kulpartikler og kørselsforholdene.
I denne fase kan du konstatere visse
fænomener (højere tomgang, indkobling af
motorventilator, mere udstødningsrøg og
stigning i udstødningstemperatur), der ikke
har nogen indvirkning på bilens funktion eller
miljøet. Efter længerevarende kørsel med
meget lav hastighed eller i tomgang
kan man undtagelsesvis konstatere udslip
af vanddamp ved udstødningen ved
accelerationer. Det har ingen indvirkning på
bilens køreegenskaber eller miljøet. For at regenerere filteret anbefaler vi, når
trafikken og færdselsloven tillader det, at
der hurtigst muligt køres med en hastighed
på mindst 60 km/t, med et omdrejningstal
over 2000 omdr./min. i ca. 15 minutter (indtil
kontrollampen slukker og/eller beskeden
forsvinder).
Undgå, hvis det er muligt, at afbryde
motoren inden afslutningen af filterets
regenerering, da gentagende afbrydelser
kan medføre, at motorolien slides for hurtigt.
Det frarådes, at filterets regenerering
afsluttes, når bilen holder stille.
Denne alarm skyldes en begyndende
mætning af partikelfilteret (kørsel i meget
lang tid i byområde: Lav hastighed,
trafikpropper...).
