CITROEN JUMPER 2015 InstruktionsbØger (in Danish)

Brændstof
129
7
KONTROL AF VÆSKESTANDE
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014
Minimum brændstofniveau
Når tankens minimum niveau E
(Empty = tom) er nået,
tænder denne kontrollampe.
På det tidspunkt er der
ca. 10 eller 12 liter tilbage afhængigt af
brændstoftankens kapacitet, motortypen,
kørselsforholdene og vejens beskaffenhed.
Fyld hurtigt brændstof på for at undgå at
løbe tør.
Tankkapaciteten er ca. 90 liter.
Der findes tanke med forskellig kapacitet
på 60 og 125 liter.

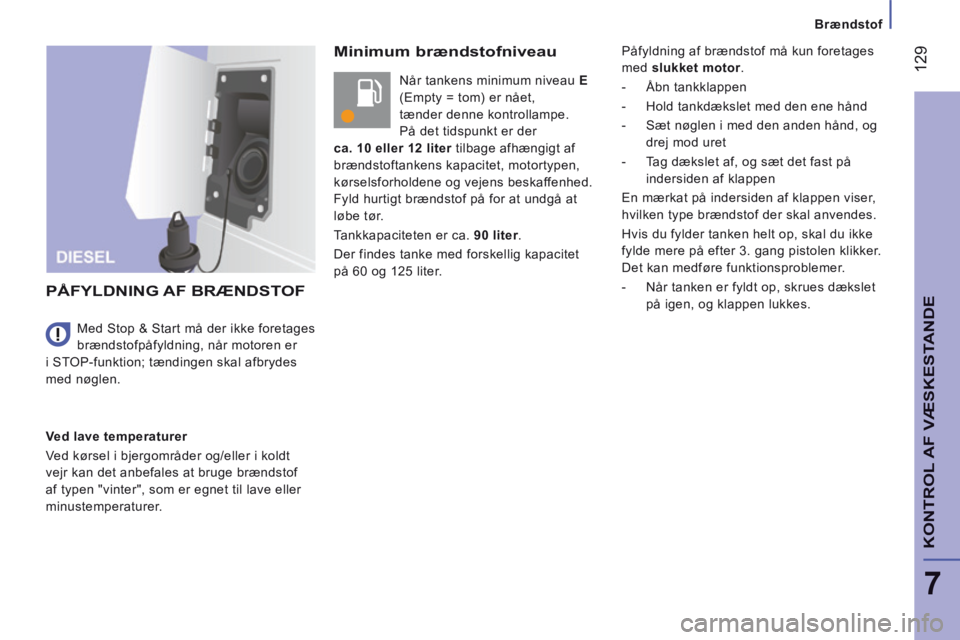

PÅFYLDNING AF BRÆNDSTOF
Ved lave temperaturer
Ved kørsel i bjergområder og/eller i koldt
vejr kan det anbefales at bruge brændstof
af typen "vinter", som er egnet til lave eller
minustemperaturer. Med Stop & Start må der ikke foretages
brændstofpåfyldning, når motoren er
i STOP-funktion; tændingen skal afbrydes
med nøglen. Påfyldning af brændstof må kun foretages
med
slukket motor.
- Åbn tankklappen
- Hold tankdækslet med den ene hånd
- Sæt nøglen i med den anden hånd, og drej mod uret
- Tag dækslet af, og sæt det fast på indersiden af klappen
En mærkat på indersiden af klappen viser,
hvilken type brændstof der skal anvendes.
Hvis du fylder tanken helt op, skal du ikke
fylde mere på efter 3. gang pistolen klikker.
Det kan medføre funktionsproblemer.
- Når tanken er fyldt op, skrues dækslet på igen, og klappen lukkes.

Brændstof
130
JUMPER-PAPIER_DA_CHAP07_VERIFICATIONS_ED01-2014

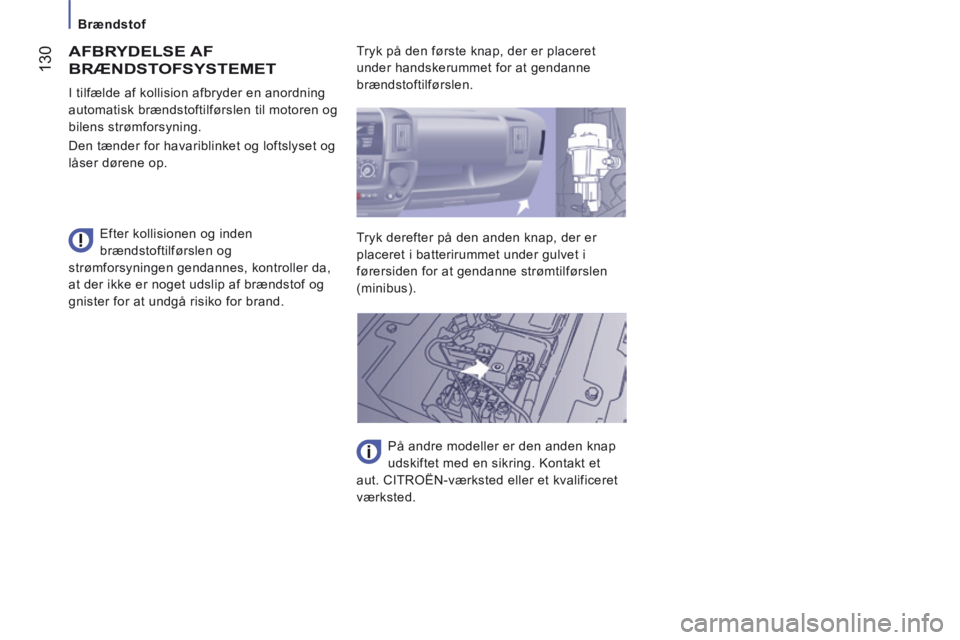

AFBRYDELSE AF
BRÆNDSTOFSYSTEMET
Efter kollisionen og inden
brændstoftilførslen og
strømforsyningen gendannes, kontroller da,
at der ikke er noget udslip af brændstof og
gnister for at undgå risiko for brand. I tilfælde af kollision afbryder en anordning
automatisk brændstoftilførslen til motoren og
bilens strømforsyning.
Den tænder for havariblinket og loftslyset og
låser dørene op. Tryk på den første knap, der er placeret
under handskerummet for at gendanne
brændstoftilførslen.
Tryk derefter på den anden knap, der er
placeret i batterirummet under gulvet i
førersiden for at gendanne strømtilførslen
(minibus).
På andre modeller er den anden knap
udskiftet med en sikring. Kontakt et
aut. CITROËN-værksted eller et kvalificeret
værksted.

131

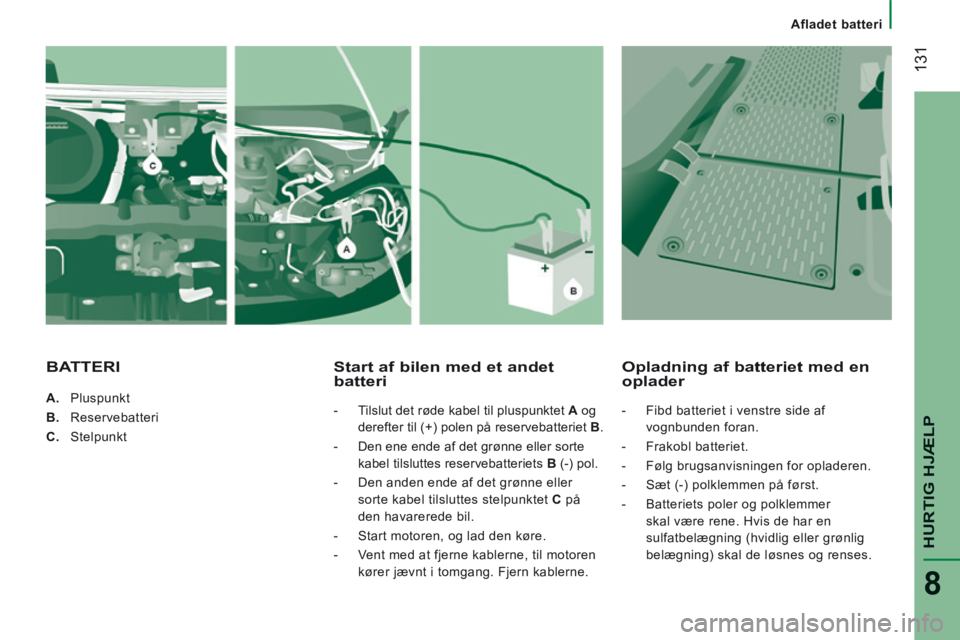

Afladet batteri
HURTIG HJÆLP
8
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014
A. Pluspunkt
B. Reservebatteri
C. Stelpunkt
Start af bilen med et andet batteri
- Tilslut det røde kabel til pluspunktet A og
derefter til (+) polen på reservebatteriet B .
- Den ene ende af det grønne eller sorte kabel tilsluttes reservebatteriets B (-) pol.
- Den anden ende af det grønne eller sorte kabel tilsluttes stelpunktet C på
den havarerede bil.
- Start motoren, og lad den køre.
- Vent med at fjerne kablerne, til motoren kører jævnt i tomgang. Fjern kablerne.
Opladning af batteriet med en oplader
- Fibd batteriet i venstre side af vognbunden foran.
- Frakobl batteriet.
- Følg brugsanvisningen for opladeren.
- Sæt (-) polklemmen på først.
- Batteriets poler og polklemmer skal være rene. Hvis de har en
sulfatbelægning (hvidlig eller grønlig
belægning) skal de løsnes og renses.
BATTERI

132

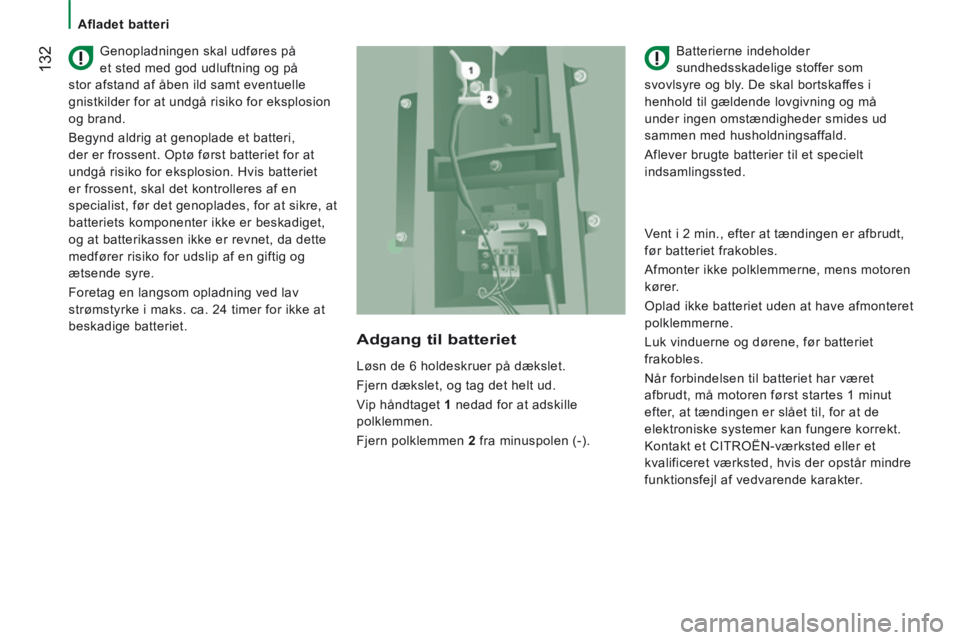

Afladet batteri
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014
Genopladningen skal udføres på
et sted med god udluftning og på
stor afstand af åben ild samt eventuelle
gnistkilder for at undgå risiko for eksplosion
og brand.
Begynd aldrig at genoplade et batteri,
der er frossent. Optø først batteriet for at
undgå risiko for eksplosion. Hvis batteriet
er frossent, skal det kontrolleres af en
specialist, før det genoplades, for at sikre, at
batteriets komponenter ikke er beskadiget,
og at batterikassen ikke er revnet, da dette
medfører risiko for udslip af en giftig og
ætsende syre.
Foretag en langsom opladning ved lav
strømstyrke i maks. ca. 24 timer for ikke at
beskadige batteriet. Batterierne indeholder
sundhedsskadelige stoffer som
svovlsyre og bly. De skal bortskaffes i
henhold til gældende lovgivning og må
under ingen omstændigheder smides ud
sammen med husholdningsaffald.
Aflever brugte batterier til et specielt
indsamlingssted.
Vent i 2 min., efter at tændingen er afbrudt,
før batteriet frakobles.
Afmonter ikke polklemmerne, mens motoren
kører.
Oplad ikke batteriet uden at have afmonteret
polklemmerne.
Luk vinduerne og dørene, før batteriet
frakobles.
Når forbindelsen til batteriet har været
afbrudt, må motoren først startes 1 minut
efter, at tændingen er slået til, for at de
elektroniske systemer kan fungere korrekt.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted, hvis der opstår mindre
funktionsfejl af vedvarende karakter.
Løsn de 6 holdeskruer på dækslet.
Fjern dækslet, og tag det helt ud.
Vip håndtaget
1 nedad for at adskille
polklemmen.
Fjern polklemmen 2 fra minuspolen (-).
Adgang til batteriet

133
Afladet batteri
HURTIG HJÆLP
8
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014

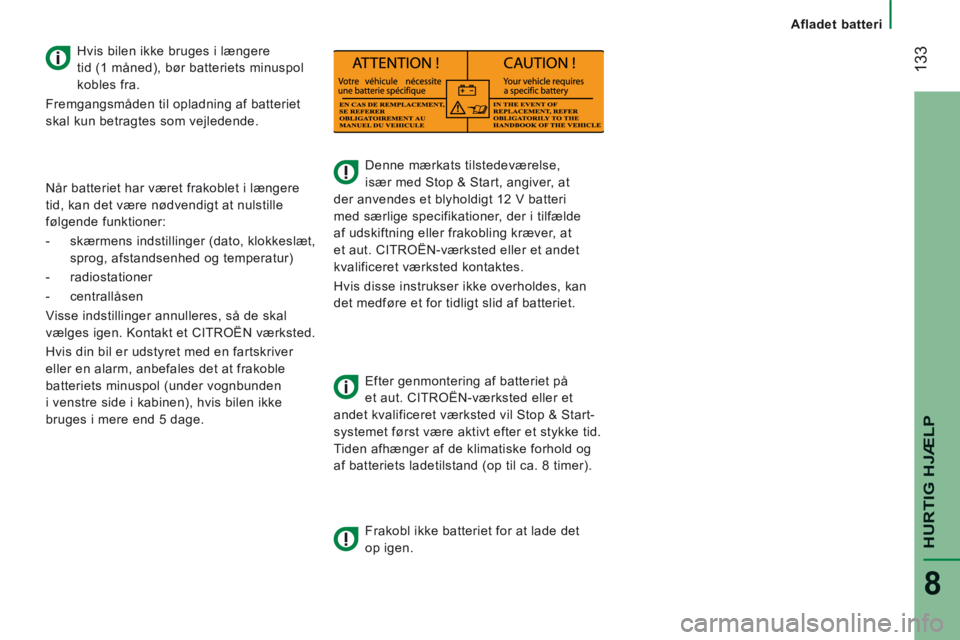

Denne mærkats tilstedeværelse,
især med Stop & Start, angiver, at
der anvendes et blyholdigt 12 V batteri
med særlige specifikationer, der i tilfælde
af udskiftning eller frakobling kræver, at
et aut. CITROËN-værksted eller et andet
kvalificeret værksted kontaktes.
Hvis disse instrukser ikke overholdes, kan
det medføre et for tidligt slid af batteriet.
Efter genmontering af batteriet på
et aut. CITROËN-værksted eller et
andet kvalificeret værksted vil Stop & Start-
systemet først være aktivt efter et stykke tid.
Tiden afhænger af de klimatiske forhold og
af batteriets ladetilstand (op til ca. 8 timer).
Frakobl ikke batteriet for at lade det
op igen.
Hvis bilen ikke bruges i længere
tid (1 måned), bør batteriets minuspol
kobles fra.
Fremgangsmåden til opladning af batteriet
skal kun betragtes som vejledende.
Når batteriet har været frakoblet i længere
tid, kan det være nødvendigt at nulstille
følgende funktioner:
- skærmens indstillinger (dato, klokkeslæt, sprog, afstandsenhed og temperatur)
- radiostationer
- centrallåsen
Visse indstillinger annulleres, så de skal
vælges igen. Kontakt et CITROËN værksted.
Hvis din bil er udstyret med en fartskriver
eller en alarm, anbefales det at frakoble
batteriets minuspol (under vognbunden
i venstre side i kabinen), hvis bilen ikke
bruges i mere end 5 dage.

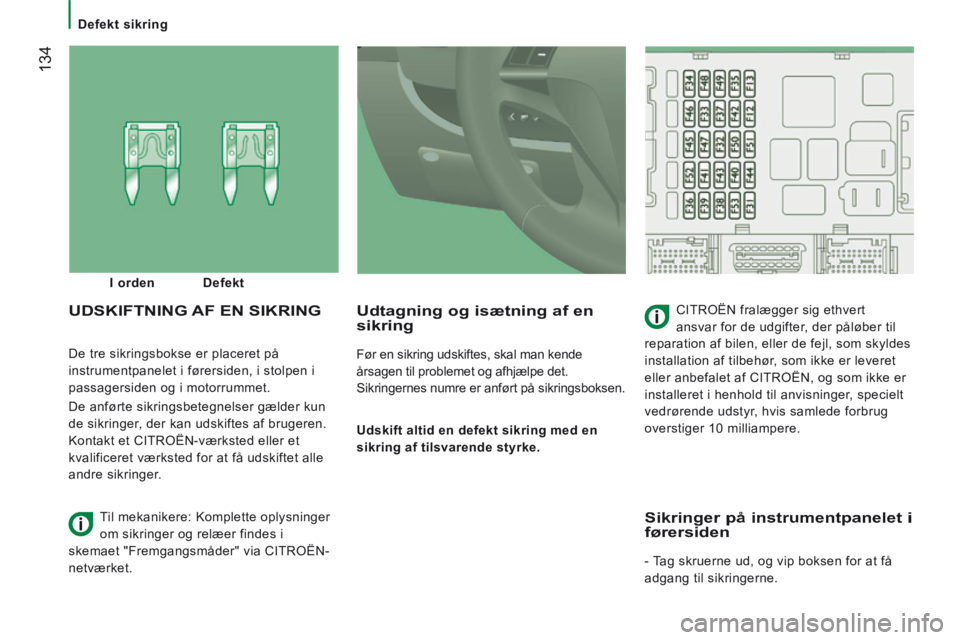

Defekt sikring
134
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014
De tre sikringsbokse er placeret på
instrumentpanelet i førersiden, i stolpen i
passagersiden og i motorrummet.
De anførte sikringsbetegnelser gælder kun
de sikringer, der kan udskiftes af brugeren.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted for at få udskiftet alle
andre sikringer.
Udtagning og isætning af en sikring
Før en sikring udskiftes, skal man kende
årsagen til problemet og afhjælpe det.
Sikringernes numre er anført på sikringsboksen.
Udskift altid en defekt sikring med en
sikring af tilsvarende styrke.
UDSKIFTNING AF EN SIKRING CITROËN fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som skyldes
installation af tilbehør, som ikke er leveret
eller anbefalet af CITROËN, og som ikke er
installeret i henhold til anvisninger, specielt
vedrørende udstyr, hvis samlede forbrug
overstiger 10 milliampere.
I orden
Defekt
Til mekanikere: Komplette oplysninger
om sikringer og relæer findes i
skemaet "Fremgangsmåder" via CITROËN-
netværket.
Sikringer på instrumentpanelet i førersiden
- Tag skruerne ud, og vip boksen for at få
adgang til sikringerne.

Defekt sikring
135
HURTIG HJÆLP
8
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014

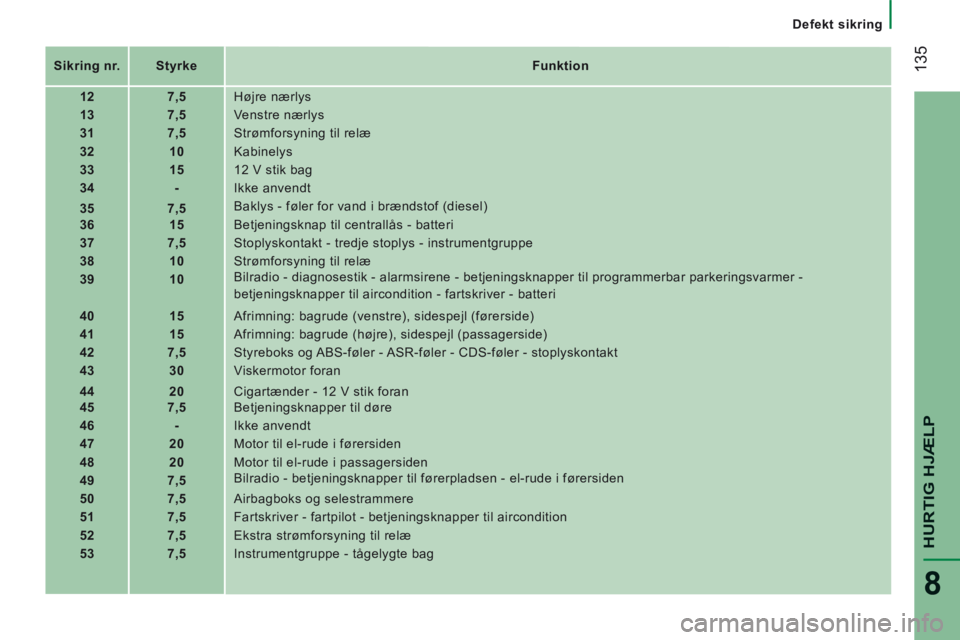

Sikring nr. Styrke Funktion
12 7,5 Højre nærlys
13 7,5 Venstre nærlys
31 7,5 Strømforsyning til relæ
32 10 Kabinelys
33 15 12 V stik bag
34 - Ikke anvendt
35 7,5 Baklys - føler for vand i brændstof (diesel)
36 15 Betjeningsknap til centrallås - batteri
37 7,5 Stoplyskontakt - tredje stoplys - instrumentgruppe
38 10 Strømforsyning til relæ
39 10 Bilradio - diagnosestik - alarmsirene - betjeningsknapper til programmer\
bar parkeringsvarmer -
betjeningsknapper til aircondition - fartskriver - batteri
40 15 Afrimning: bagrude (venstre), sidespejl (førerside)
41 15 Afrimning: bagrude (højre), sidespejl (passagerside)
42 7, 5 Styreboks og ABS-føler - ASR-føler - CDS-føler - stoplyskontakt
43 30 Viskermotor foran
44 20 Cigartænder - 12 V stik foran
45 7,5 Betjeningsknapper til døre
46 - Ikke anvendt
47 20 Motor til el-rude i førersiden
48 20 Motor til el-rude i passagersiden
49 7,5 Bilradio - betjeningsknapper til førerpladsen - el-rude i førersid\
en
50 7,5 Airbagboks og selestrammere
51 7,5 Fartskriver - fartpilot - betjeningsknapper til aircondition
52 7,5 Ekstra strømforsyning til relæ
53 7,5 Instrumentgruppe - tågelygte bag

Defekt sikring
136
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014

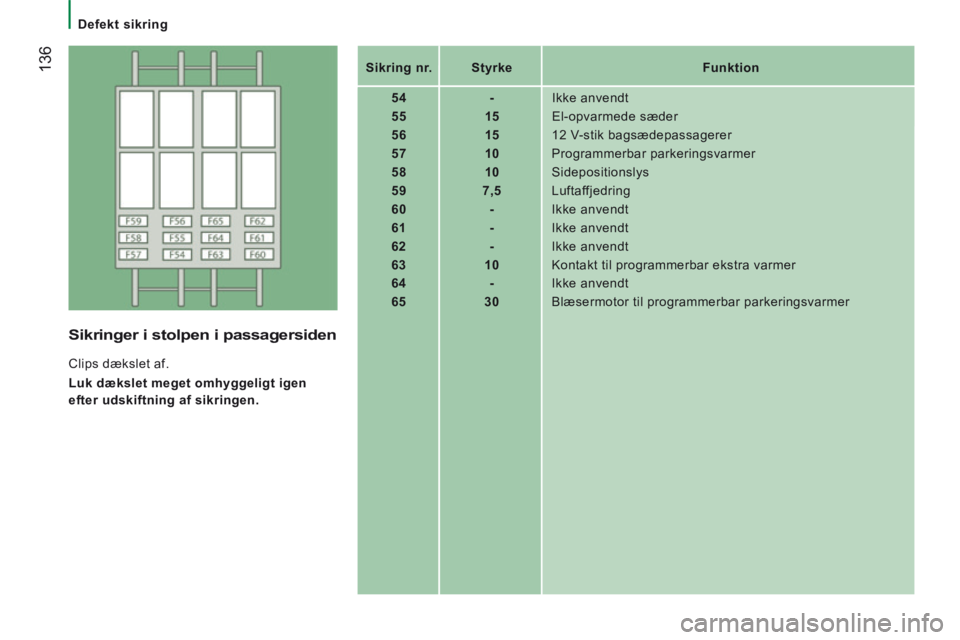

Sikring nr. Styrke Funktion
54 - Ikke anvendt
55 15 El-opvarmede sæder
56 15 12 V-stik bagsædepassagerer
57 10 Programmerbar parkeringsvarmer
58 10 Sidepositionslys
59 7,5 Luftaffjedring
60 - Ikke anvendt
61 - Ikke anvendt
62 - Ikke anvendt
63 10 Kontakt til programmerbar ekstra varmer
64 - Ikke anvendt
65 30 Blæsermotor til programmerbar parkeringsvarmer
Sikringer i stolpen i passagersiden
Clips dækslet af.
Luk dækslet meget omhyggeligt igen
efter udskiftning af sikringen.

Defekt sikring
137
HURTIG HJÆLP
8
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014

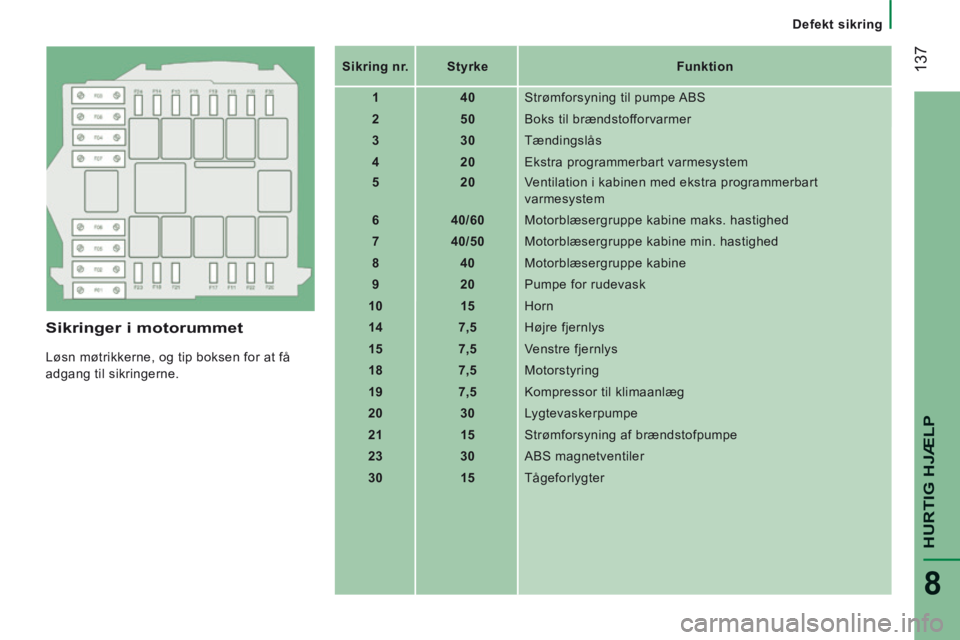

Sikringer i motorummet
Løsn møtrikkerne, og tip boksen for at få
adgang til sikringerne. Sikring nr.
Styrke Funktion
1 40 Strømforsyning til pumpe ABS
2 50 Boks til brændstofforvarmer
3 30 Tændingslås
4 20 Ekstra programmerbart varmesystem
5 20 Ventilation i kabinen med ekstra programmerbart
varmesystem
6 40/60 Motorblæsergruppe kabine maks. hastighed
7 40/50 Motorblæsergruppe kabine min. hastighed
8 40 Motorblæsergruppe kabine
9 20 Pumpe for rudevask
10 15 Horn
14 7,5 Højre fjernlys
15 7,5 Venstre fjernlys
18 7,5 Motorstyring
19 7,5 Kompressor til klimaanlæg
20 30 Lygtevaskerpumpe
21 15 Strømforsyning af brændstofpumpe
23 30 ABS magnetventiler
30 15 Tågeforlygter

Defekt pære eller lygte
138
JUMPER-PAPIER_DA_CHAP08_AIDE RAPIDE_ED01-2014
Hvis der anvendes en højtryksrenser
til vask af meget snavsede områder,
må højtryksstrålen ikke rettes mod lygter
og omkring lygterne, da det kan ødelægge
lakken og pakningen.

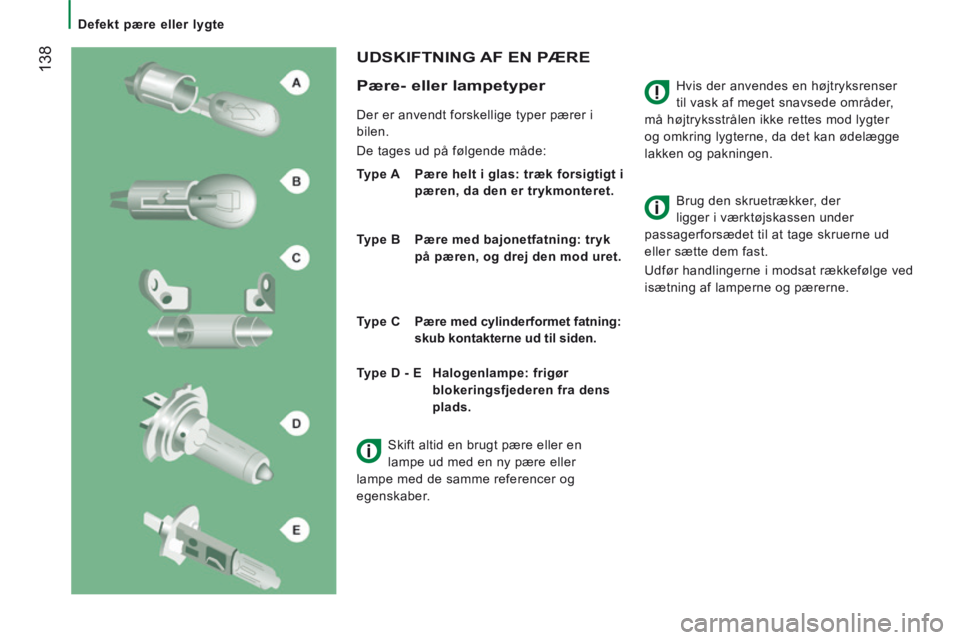

UDSKIFTNING AF EN PÆRE
Pære- eller lampetyper
Der er anvendt forskellige typer pærer i
bilen.
De tages ud på følgende måde:
Type A Pære helt i glas: træk forsigtigt i pæren, da den er trykmonteret.
Type B Pære med bajonetfatning: tryk på pæren, og drej den mod uret.
Type C Pære med cylinderformet fatning: skub kontakterne ud til siden. Brug den skruetrækker, der
ligger i værktøjskassen under
passagerforsædet til at tage skruerne ud
eller sætte dem fast.
Udfør handlingerne i modsat rækkefølge ved
isætning af lamperne og pærerne.
Type D - E Halogenlampe: frigør blokeringsfjederen fra dens
plads.
Skift altid en brugt pære eller en
lampe ud med en ny pære eller
lampe med de samme referencer og
egenskaber.
