CITROEN JUMPER 2015 Omistajan Käsikirjat (in Finnish)

89
4
AUTON TEKNOLOGIA
Auton tiedot
JUMPER-PAPIER_FI_CHAP04_TECHNOLOGIE A BORD_ED01-2014

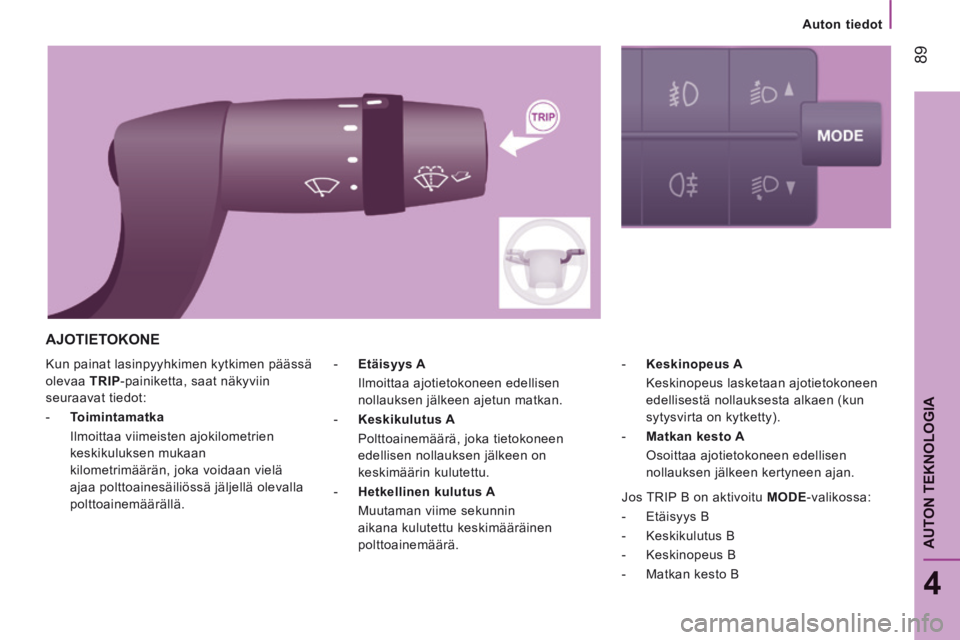

Kun painat lasinpyyhkimen kytkimen päässä
olevaa TRIP -painiketta, saat näkyviin
seuraavat tiedot:
- Toimintamatka
Ilmoittaa viimeisten ajokilometrien keskikuluksen mukaan
kilometrimäärän, joka voidaan vielä
ajaa polttoainesäiliössä jäljellä olevalla
polttoainemäärällä. - Keskinopeus A

Keskinopeus lasketaan ajotietokoneen edellisestä nollauksesta alkaen (kun
sytysvirta on kytketty).
- Matkan kesto A
Osoittaa ajotietokoneen edellisen nollauksen jälkeen kertyneen ajan.
- Etäisyys A

Ilmoittaa ajotietokoneen edellisen nollauksen jälkeen ajetun matkan.
- Keskikulutus A
Polttoainemäärä, joka tietokoneen edellisen nollauksen jälkeen on
keskimäärin kulutettu.
- Hetkellinen kulutus A
Muutaman viime sekunnin aikana kulutettu keskimääräinen
polttoainemäärä.
AJOTIETOKONE
Jos TRIP B on aktivoitu MODE -valikossa:
- Etäisyys B
- Keskikulutus B
- Keskinopeus B
- Matkan kesto B

90
Auton tiedot
JUMPER-PAPIER_FI_CHAP04_TECHNOLOGIE A BORD_ED01-2014
DIGITAALINEN AJOPIIRTURI
Jos autossa on ajopiirturi, laitteeseen ja
siihen työnnettyyn korttiin tallentuu kaikki
autoon liittyvät tiedot.
Esimerkiksi tiedot jokaisen ajomatkan alussa
tai varusteiden vaihdossa. Kun kortti on työnnetty laitteeseen, kaikki
tiedot voidaan:
- nähdä ajopiirturin näytössä
- tulostaa
- siirtää ulkoiseen tukeen käyttöliittymän
kautta. Lisätietoa saat ajopiirturin valmistajan
antamista ohjeista.
Jos autossa on digitaalinen ajopiirturi,
suositellaan akun miinusnavan (-)
irrottamista (lattian alla vasemmalla
puolella), jos auto on poissa käytöstä yli
viiden vuorokauden ajan.

Pysäköintitutka
91
4
AUTON TEKNOLOGIA
JUMPER-PAPIER_FI_CHAP04_TECHNOLOGIE A BORD_ED01-2014

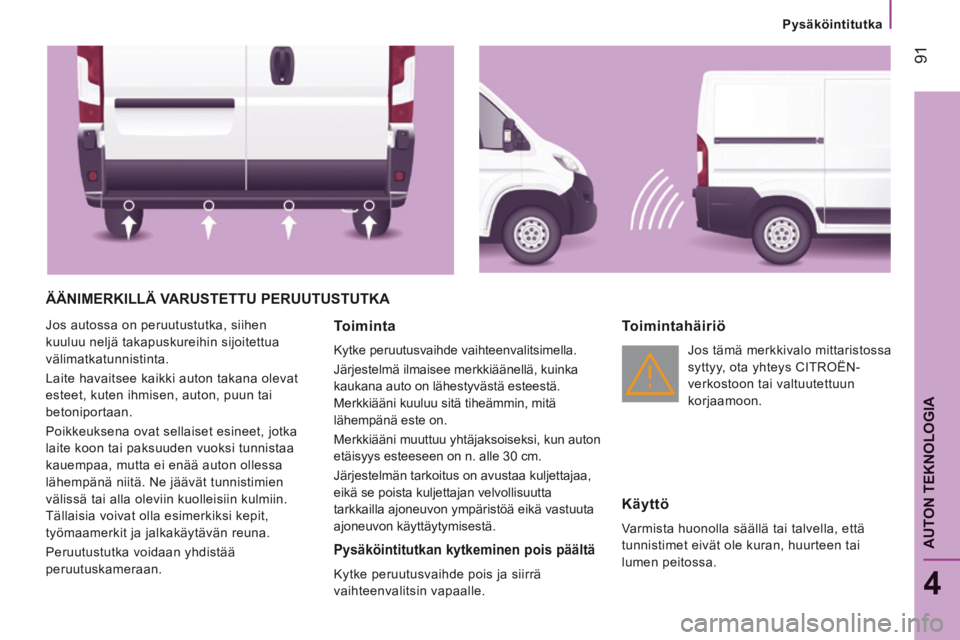

ÄÄNIMERKILLÄ VARUSTETTU PERUUTUSTUTKA
Jos autossa on peruutustutka, siihen
kuuluu neljä takapuskureihin sijoitettua
välimatkatunnistinta.
Laite havaitsee kaikki auton takana olevat
esteet, kuten ihmisen, auton, puun tai
betoniportaan.
Poikkeuksena ovat sellaiset esineet, jotka
laite koon tai paksuuden vuoksi tunnistaa
kauempaa, mutta ei enää auton ollessa
lähempänä niitä. Ne jäävät tunnistimien
välissä tai alla oleviin kuolleisiin kulmiin.
Tällaisia voivat olla esimerkiksi kepit,
työmaamerkit ja jalkakäytävän reuna.
Peruutustutka voidaan yhdistää
peruutuskameraan. Toiminta
Kytke peruutusvaihde vaihteenvalitsimella.
Järjestelmä ilmaisee merkkiäänellä, kuinka
kaukana auto on lähestyvästä esteestä.
Merkkiääni kuuluu sitä tiheämmin, mitä
lähempänä este on.
Merkkiääni muuttuu yhtäjaksoiseksi, kun auton
etäisyys esteeseen on n. alle 30 cm.
Järjestelmän tarkoitus on avustaa kuljettajaa,
eikä se poista kuljettajan velvollisuutta
tarkkailla ajoneuvon ympäristöä eikä vastuuta
ajoneuvon käyttäytymisestä.
Pysäköintitutkan kytkeminen pois päältä
Kytke peruutusvaihde pois ja siirrä
vaihteenvalitsin vapaalle.
Toimintahäiriö
Jos tämä merkkivalo mittaristossa
syttyy, ota yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
Käyttö
Varmista huonolla säällä tai talvella, että
tunnistimet eivät ole kuran, huurteen tai
lumen peitossa.

Pysäköintitutka
92
JUMPER-PAPIER_FI_CHAP04_TECHNOLOGIE A BORD_ED01-2014

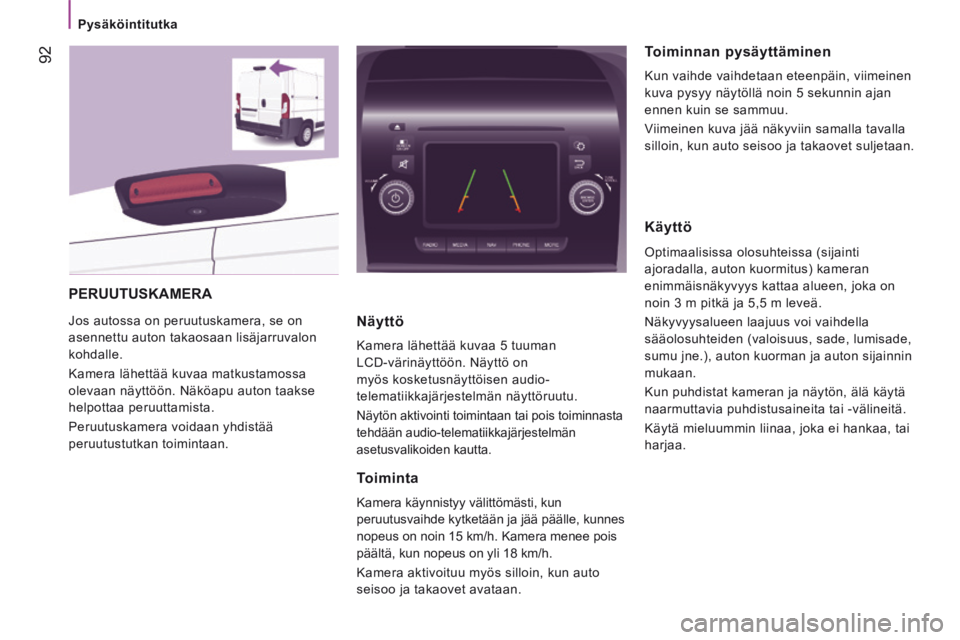

PERUUTUSKAMERA
Jos autossa on peruutuskamera, se on
asennettu auton takaosaan lisäjarruvalon
kohdalle.
Kamera lähettää kuvaa matkustamossa
olevaan näyttöön. Näköapu auton taakse
helpottaa peruuttamista.
Peruutuskamera voidaan yhdistää
peruutustutkan toimintaan. Näyttö
Kamera lähettää kuvaa 5 tuuman
LCD-värinäyttöön. Näyttö on
myös kosketusnäyttöisen audio-
telematiikkajärjestelmän näyttöruutu.
Näytön aktivointi toimintaan tai pois toiminnasta
tehdään audio-telematiikkajärjestelmän
asetusvalikoiden kautta.
Toiminta
Kamera käynnistyy välittömästi, kun
peruutusvaihde kytketään ja jää päälle, kunnes
nopeus on noin 15 km/h. Kamera menee pois
päältä, kun nopeus on yli 18 km/h.
Kamera aktivoituu myös silloin, kun auto
seisoo ja takaovet avataan.
Toiminnan pysäyttäminen
Kun vaihde vaihdetaan eteenpäin, viimeinen
kuva pysyy näytöllä noin 5 sekunnin ajan
ennen kuin se sammuu.
Viimeinen kuva jää näkyviin samalla tavalla
silloin, kun auto seisoo ja takaovet suljetaan.
Käyttö
Optimaalisissa olosuhteissa (sijainti
ajoradalla, auton kuormitus) kameran
enimmäisnäkyvyys kattaa alueen, joka on
noin 3 m pitkä ja 5,5 m leveä.
Näkyvyysalueen laajuus voi vaihdella
sääolosuhteiden (valoisuus, sade, lumisade,
sumu jne.), auton kuorman ja auton sijainnin
mukaan.
Kun puhdistat kameran ja näytön, älä käytä
naarmuttavia puhdistusaineita tai -välineitä.
Käytä mieluummin liinaa, joka ei hankaa, tai
harjaa.

Lastausapu
93
4
AUTON TEKNOLOGIA
JUMPER-PAPIER_FI_CHAP04_TECHNOLOGIE A BORD_ED01-2014

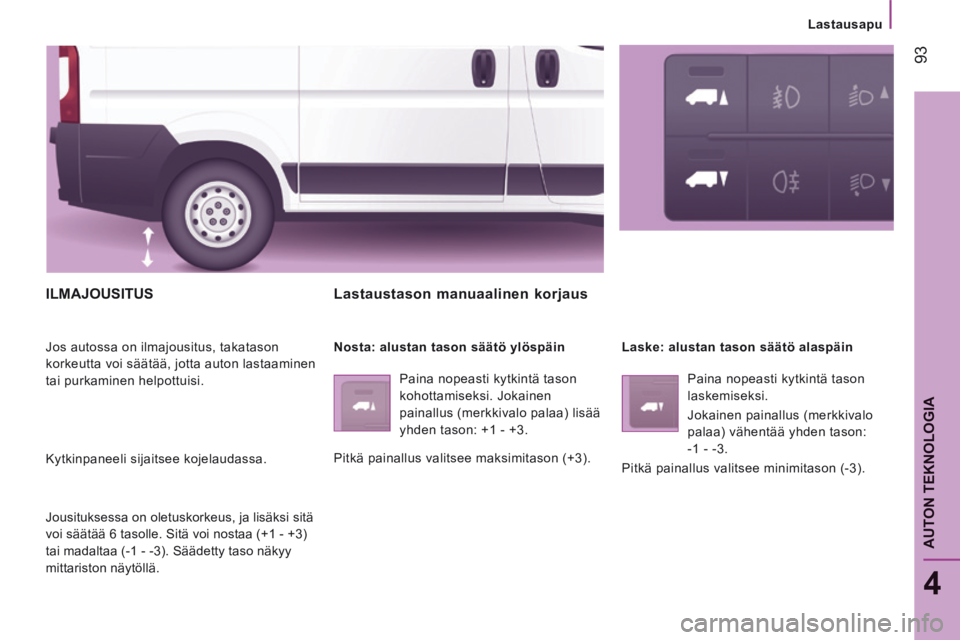

ILMAJOUSITUS
Jos autossa on ilmajousitus, takatason
korkeutta voi säätää, jotta auton lastaaminen
tai purkaminen helpottuisi.
Kytkinpaneeli sijaitsee kojelaudassa.
Jousituksessa on oletuskorkeus, ja lisäksi sitä
voi säätää 6 tasolle. Sitä voi nostaa (+1 - +3)
tai madaltaa (-1 - -3). Säädetty taso näkyy
mittariston näytöllä.
Lastaustason manuaalinen korjaus
Nosta: alustan tason säätö ylöspäin Paina nopeasti kytkintä tason
kohottamiseksi. Jokainen
painallus (merkkivalo palaa) lisää
yhden tason: +1 - +3.
Pitkä painallus valitsee maksimitason (+3). Laske: alustan tason säätö alaspäin
Paina nopeasti kytkintä tason
laskemiseksi.
Jokainen painallus (merkkivalo
palaa) vähentää yhden tason:
-1 - -3.
Pitkä painallus valitsee minimitason (-3).

Lastausapu

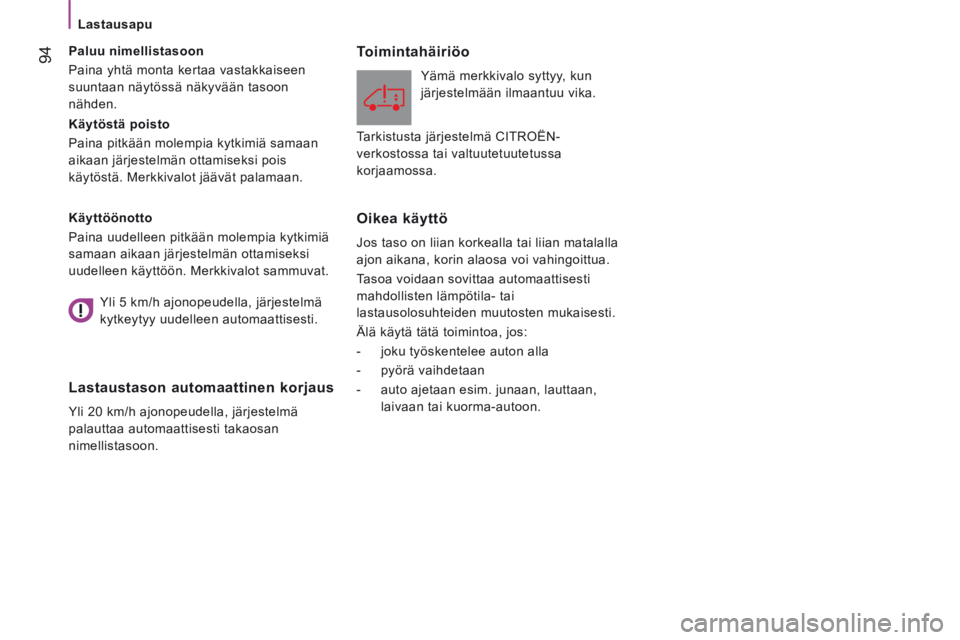

94
JUMPER-PAPIER_FI_CHAP04_TECHNOLOGIE A BORD_ED01-2014
Käytöstä poisto
Paina pitkään molempia kytkimiä samaan
aikaan järjestelmän ottamiseksi pois
käytöstä. Merkkivalot jäävät palamaan. Paluu nimellistasoon
Paina yhtä monta kertaa vastakkaiseen
suuntaan näytössä näkyvään tasoon
nähden.
Käyttöönotto
Paina uudelleen pitkään molempia kytkimiä
samaan aikaan järjestelmän ottamiseksi
uudelleen käyttöön. Merkkivalot sammuvat.
Lastaustason automaattinen korjaus
Yli 20 km/h ajonopeudella, järjestelmä
palauttaa automaattisesti takaosan
nimellistasoon.
Toimintahäiriöo
Yämä merkkivalo syttyy, kun
järjestelmään ilmaantuu vika.
Oikea käyttö
Jos taso on liian korkealla tai liian matalalla
ajon aikana, korin alaosa voi vahingoittua.
Tasoa voidaan sovittaa automaattisesti
mahdollisten lämpötila- tai
lastausolosuhteiden muutosten mukaisesti.
Älä käytä tätä toimintoa, jos:
- joku työskentelee auton alla
- pyörä vaihdetaan
- auto ajetaan esim. junaan, lauttaan, laivaan tai kuorma-autoon.
Yli 5 km/h ajonopeudella, järjestelmä
kytkeytyy uudelleen automaattisesti. Tarkistusta järjestelmä CITROËN-
verkostossa tai valtuutetuutetussa
korjaamossa.

95
5
Ajoturvallisuus
TURVALLISUUS
JUMPER-PAPIER_FI_CHAP05_SECURITE_ED01-2014

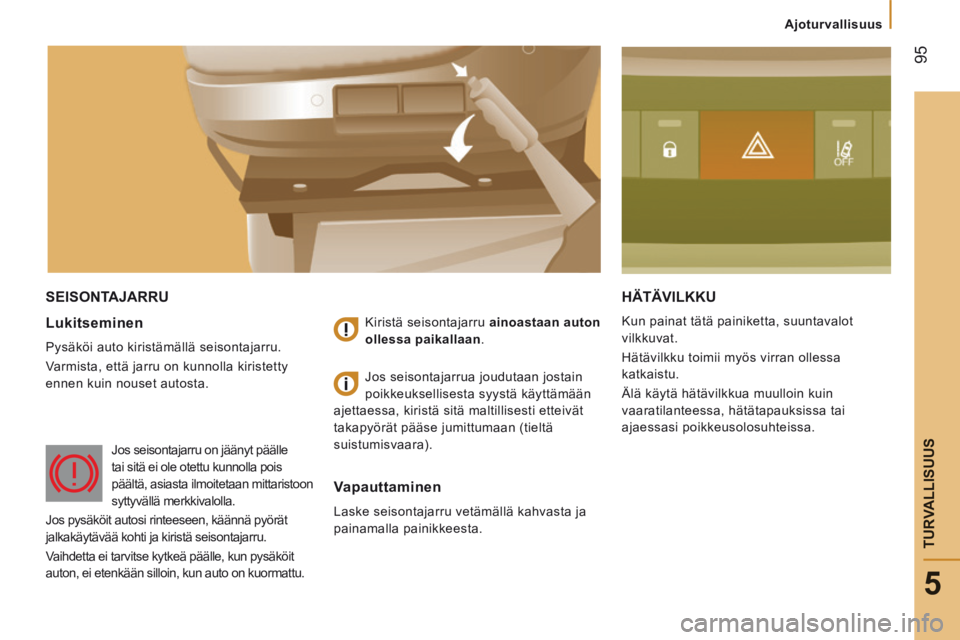

SEISONTAJARRU HÄTÄVILKKU
Kun painat tätä painiketta, suuntavalot
vilkkuvat.
Hätävilkku toimii myös virran ollessa
katkaistu.
Älä käytä hätävilkkua muulloin kuin
vaaratilanteessa, hätätapauksissa tai
ajaessasi poikkeusolosuhteissa. Lukitseminen
Pysäköi auto kiristämällä seisontajarru.
Varmista, että jarru on kunnolla kiristetty
ennen kuin nouset autosta. Kiristä seisontajarru ainoastaan auton
ollessa paikallaan .
Vapauttaminen
Laske seisontajarru vetämällä kahvasta ja
painamalla painikkeesta. Jos seisontajarrua joudutaan jostain
poikkeuksellisesta syystä käyttämään
ajettaessa, kiristä sitä maltillisesti etteivät
takapyörät pääse jumittumaan (tieltä
suistumisvaara).
Jos seisontajarru on jäänyt päälle
tai sitä ei ole otettu kunnolla pois
päältä, asiasta ilmoitetaan mittaristoon
syttyvällä merkkivalolla.
Jos pysäköit autosi rinteeseen, käännä pyörät
jalkakäytävää kohti ja kiristä seisontajarru.
Vaihdetta ei tarvitse kytkeä päälle, kun pysäköit
auton, ei etenkään silloin, kun auto on kuormattu.

96
Ajoturvallisuus
JUMPER-PAPIER_FI_CHAP05_SECURITE_ED01-2014

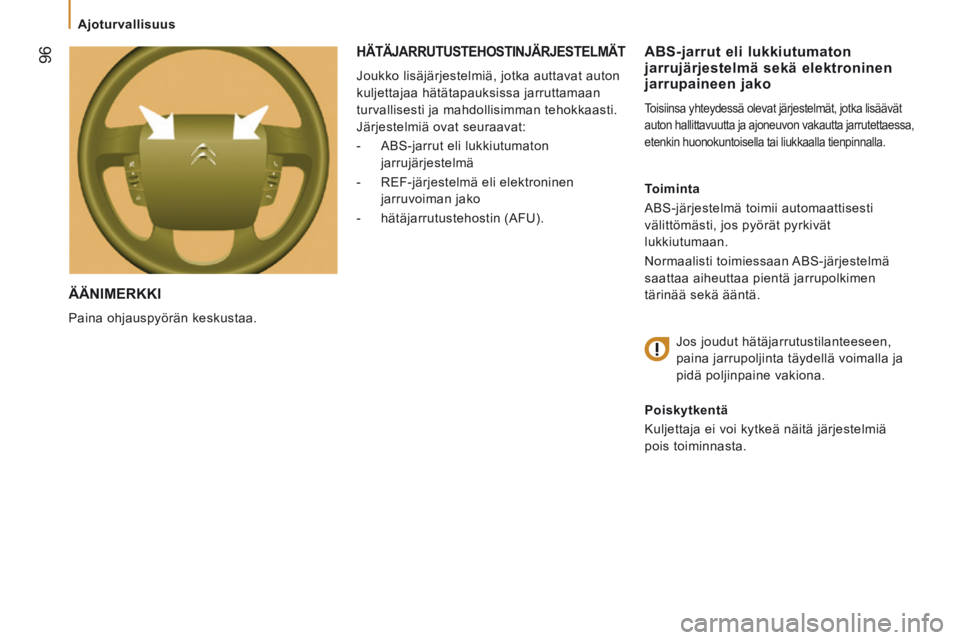

ÄÄNIMERKKI
Paina ohjauspyörän keskustaa.
ABS-jarrut eli lukkiutumaton jarrujärjestelmä sekä elektroninen jarrupaineen jako
Toisiinsa yhteydessä olevat järjestelmät, jotka lisäävä\
t
auton hallittavuutta ja ajoneuvon vakautta jarrutettaessa,
etenkin huonokuntoisella tai liukkaalla tienpinnalla.
Toiminta
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät
lukkiutumaan.
Normaalisti toimiessaan ABS-järjestelmä
saattaa aiheuttaa pientä jarrupolkimen
tärinää sekä ääntä. Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla ja
pidä poljinpaine vakiona.
Poiskytkentä
Kuljettaja ei voi kytkeä näitä järjestelmiä
pois toiminnasta.
HÄTÄJARRUTUSTEHOSTINJÄRJESTELMÄT
Joukko lisäjärjestelmiä, jotka auttavat auton
kuljettajaa hätätapauksissa jarruttamaan
turvallisesti ja mahdollisimman tehokkaasti.
Järjestelmiä ovat seuraavat:
- ABS-jarrut eli lukkiutumaton jarrujärjestelmä
- REF-järjestelmä eli elektroninen jarruvoiman jako
- hätäjarrutustehostin (AFU).

97
5
Ajoturvallisuus
TURVALLISUUS
JUMPER-PAPIER_FI_CHAP05_SECURITE_ED01-2014

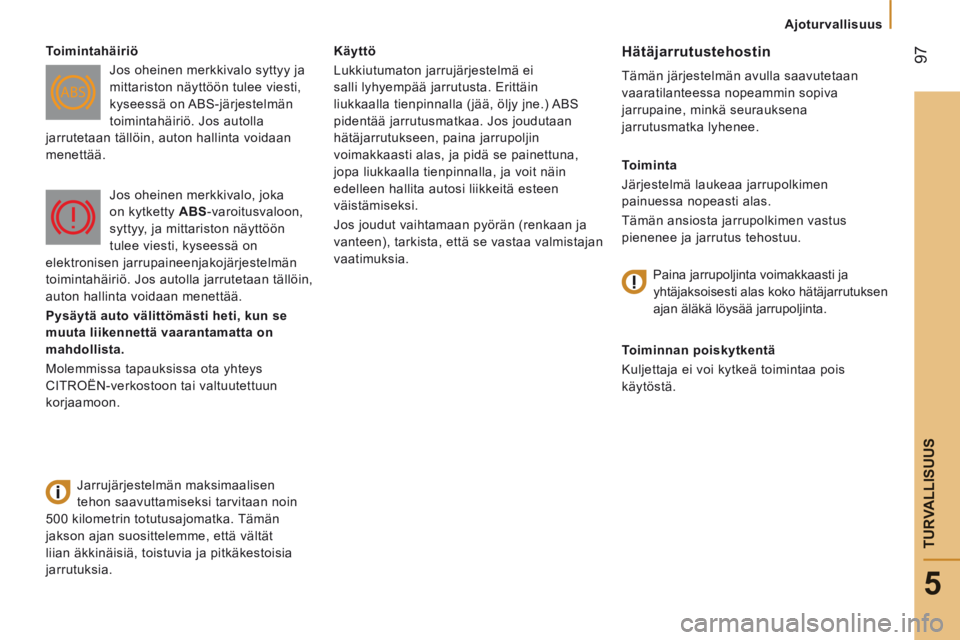

Käyttö
Lukkiutumaton jarrujärjestelmä ei
salli lyhyempää jarrutusta. Erittäin
liukkaalla tienpinnalla (jää, öljy jne.) ABS
pidentää jarrutusmatkaa. Jos joudutaan
hätäjarrutukseen, paina jarrupoljin
voimakkaasti alas, ja pidä se painettuna,
jopa liukkaalla tienpinnalla, ja voit näin
edelleen hallita autosi liikkeitä esteen
väistämiseksi.
Jos joudut vaihtamaan pyörän (renkaan ja
vanteen), tarkista, että se vastaa valmistajan
vaatimuksia. Hätäjarrutustehostin
Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva
jarrupaine, minkä seurauksena
jarrutusmatka lyhenee.
Toiminta
Järjestelmä laukeaa jarrupolkimen
painuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus
pienenee ja jarrutus tehostuu.
Toiminnan poiskytkentä
Kuljettaja ei voi kytkeä toimintaa pois
käytöstä.
Toimintahäiriö
Jos oheinen merkkivalo syttyy ja
mittariston näyttöön tulee viesti,
kyseessä on ABS-järjestelmän
toimintahäiriö. Jos autolla
jarrutetaan tällöin, auton hallinta voidaan
menettää.
Jarrujärjestelmän maksimaalisen
tehon saavuttamiseksi tarvitaan noin
500 kilometrin totutusajomatka. Tämän
jakson ajan suosittelemme, että vältät
liian äkkinäisiä, toistuvia ja pitkäkestoisia
jarrutuksia. Jos oheinen merkkivalo, joka
on kytketty
ABS -varoitusvaloon,
syttyy, ja mittariston näyttöön
tulee viesti, kyseessä on
elektronisen jarrupaineenjakojärjestelmän
toimintahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.
Pysäytä auto välittömästi heti, kun se
muuta liikennettä vaarantamatta on
mahdollista.
Molemmissa tapauksissa ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon. Paina jarrupoljinta voimakkaasti ja
yhtäjaksoisesti alas koko hätäjarrutuksen
ajan äläkä löysää jarrupoljinta.

98
Ajoturvallisuus
JUMPER-PAPIER_FI_CHAP05_SECURITE_ED01-2014

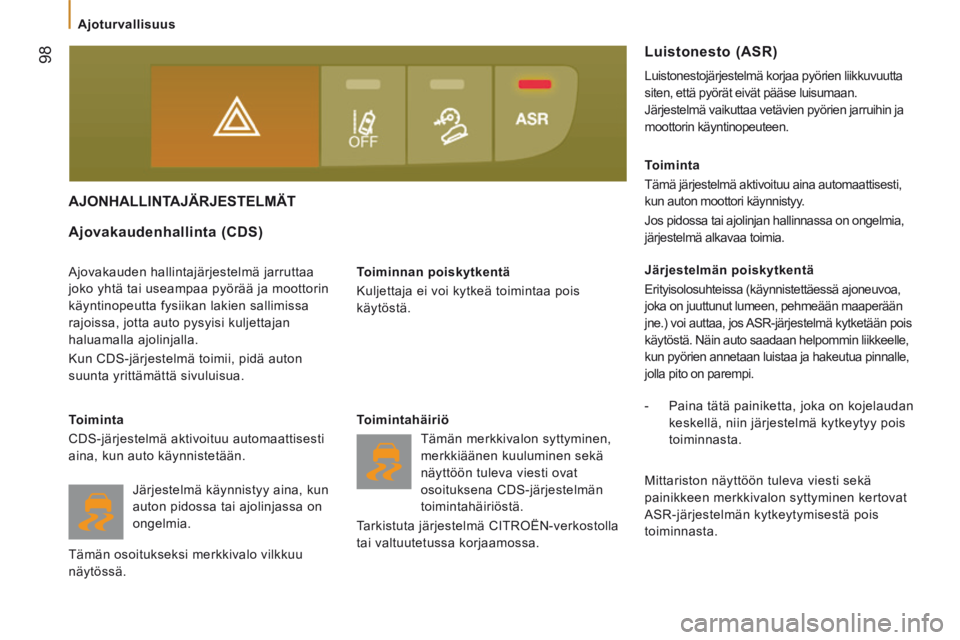

AJONHALLINTAJÄRJESTELMÄT
Toiminnan poiskytkentä
Kuljettaja ei voi kytkeä toimintaa pois
käytöstä.
Ajovakaudenhallinta (CDS)
Ajovakauden hallintajärjestelmä jarruttaa
joko yhtä tai useampaa pyörää ja moottorin
käyntinopeutta fysiikan lakien sallimissa
rajoissa, jotta auto pysyisi kuljettajan
haluamalla ajolinjalla.
Kun CDS-järjestelmä toimii, pidä auton
suunta yrittämättä sivuluisua.
Toiminta
CDS-järjestelmä aktivoituu automaattisesti
aina, kun auto käynnistetään. Toimintahäiriö
Tämän merkkivalon syttyminen,
merkkiäänen kuuluminen sekä
näyttöön tuleva viesti ovat
osoituksena CDS-järjestelmän
toimintahäiriöstä.
Tarkistuta järjestelmä CITROËN-verkostolla
tai valtuutetussa korjaamossa. Toiminta
Tämä järjestelmä aktivoituu aina automaattisesti,
kun auton moottori käynnistyy.
Jos pidossa tai ajolinjan hallinnassa on ongelmia,
järjestelmä alkavaa toimia.
Järjestelmän poiskytkentä
Erityisolosuhteissa (käynnistettäessä ajoneuvoa,
joka on juuttunut lumeen, pehmeään maaperään
jne.) voi auttaa, jos ASR-järjestelmä kytketään pois
käytöstä. Näin auto saadaan helpommin liikkeelle,
kun pyörien annetaan luistaa ja hakeutua pinnalle,
jolla pito on parempi.
- Paina tätä painiketta, joka on kojelaudan
keskellä, niin järjestelmä kytkeytyy pois
toiminnasta.
Luistonesto (ASR)
Luistonestojärjestelmä korjaa pyörien liikkuvuutta
siten, että pyörät eivät pääse luisumaan.
Järjestelmä vaikuttaa vetävien pyörien jarruihin ja
moottorin käyntinopeuteen.
Mittariston näyttöön tuleva viesti sekä
painikkeen merkkivalon syttyminen kertovat
ASR-järjestelmän kytkeytymisestä pois
toiminnasta.
Järjestelmä käynnistyy aina, kun
auton pidossa tai ajolinjassa on
ongelmia.
Tämän osoitukseksi merkkivalo vilkkuu
näytössä.
