CITROEN JUMPER 2015 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Κ α ύ σ ι μ ο
129
7
ΕΛΕΓΧΟΙ
JUMPER-PAPIER_EL_CHAP07_VERIFICATIONS_ED01-2014

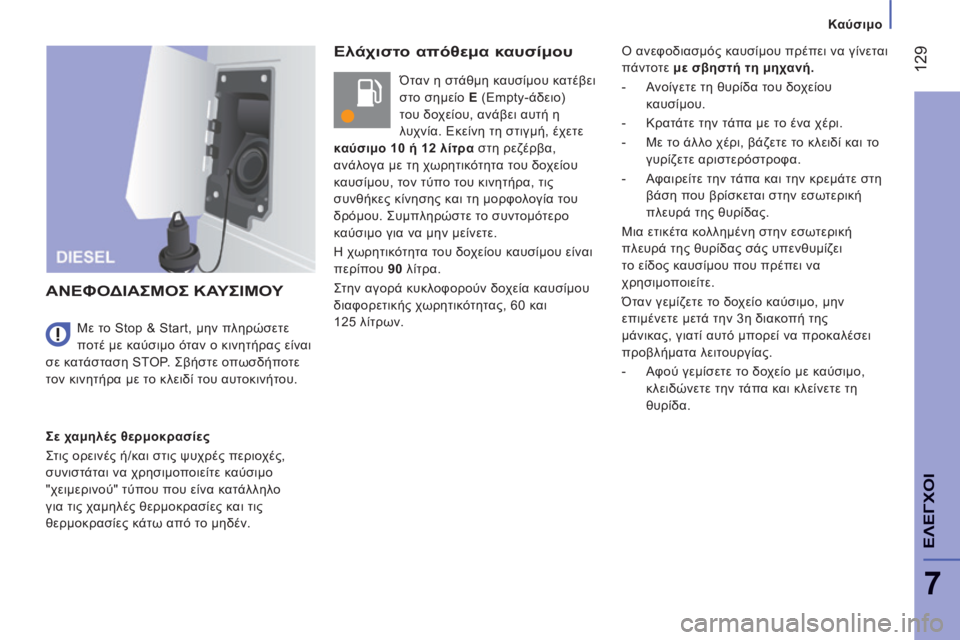

Ελάχιστο απόθεμα καυσίμου
Όταν η στάθμη καυσίμου κατέβει
στο σημείο E (Empty-άδειο)
του δοχείου, ανάβει αυτή η
λυχνία. Εκείνη τη στιγμή, έχετε
καύσιμο 10 ή 12 λίτρα στη ρεζέρβα,
ανάλογα με τη χωρητικότητα του δοχείου
καυσίμου, τον τύπο του κινητήρα, τις
συνθήκες κίνησης και τη μορφολογία του
δρόμου. Συμπληρώστε το συντομότερο
καύσιμο για να μην μείνετε.
Η χωρητικότητα του δοχείου καυσίμου είναι
περίπου 90 λίτρα.
Στην αγορά κυκλοφορούν δοχεία καυσίμου
διαφορετικής χωρητικότητας, 60 και
125 λίτρων.
ΑΝΕΦΟΔΙΑΣΜΟΣ ΚΑΥΣΙΜΟΥ
Σε χαμηλές θερμοκρασίες
Στις ορεινές ή/και στις ψυχρές περιοχές,
συνιστάται να χρησιμοποιείτε καύσιμο
"χειμερινού" τύπου που είνα κατάλληλο
για τις χαμηλές θερμοκρασίες και τις
θερμοκρασίες κάτω από το μηδέν. Με το Stop & Start, μην πληρώσετε
ποτέ με καύσιμο όταν ο κινητήρας είναι
σε κατάσταση STOP. Σβήστε οπωσδήποτε
τον κινητήρα με το κλειδί του αυτοκινήτου. Ο ανεφοδιασμός καυσίμου πρέπει να γίνεται
πάντοτε
με σβηστή τη μηχανή.
- Ανοίγετε τη θυρίδα του δοχείου καυσίμου.
- Κρατάτε την τάπα με το ένα χέρι.
- Με το άλλο χέρι, βάζετε το κλειδί και το γυρίζετε αριστερόστροφα.
- Αφαιρείτε την τάπα και την κρεμάτε στη βάση που βρίσκεται στην εσωτερική
πλευρά της θυρίδας.
Μια ετικέτα κολλημένη στην εσωτερική
πλευρά της θυρίδας σάς υπενθυμίζει
το είδος καυσίμου που πρέπει να
χρησιμοποιείτε.
Όταν γεμίζετε το δοχείο καύσιμο, μην
επιμένετε μετά την 3η διακοπή της
μάνικας, γιατί αυτό μπορεί να προκαλέσει
προβλήματα λειτουργίας.
- Αφού γεμίσετε το δοχείο με καύσιμο, κλειδώνετε την τάπα και κλείνετε τη
θυρίδα.

Καύσιμο
130
JUMPER-PAPIER_EL_CHAP07_VERIFICATIONS_ED01-2014

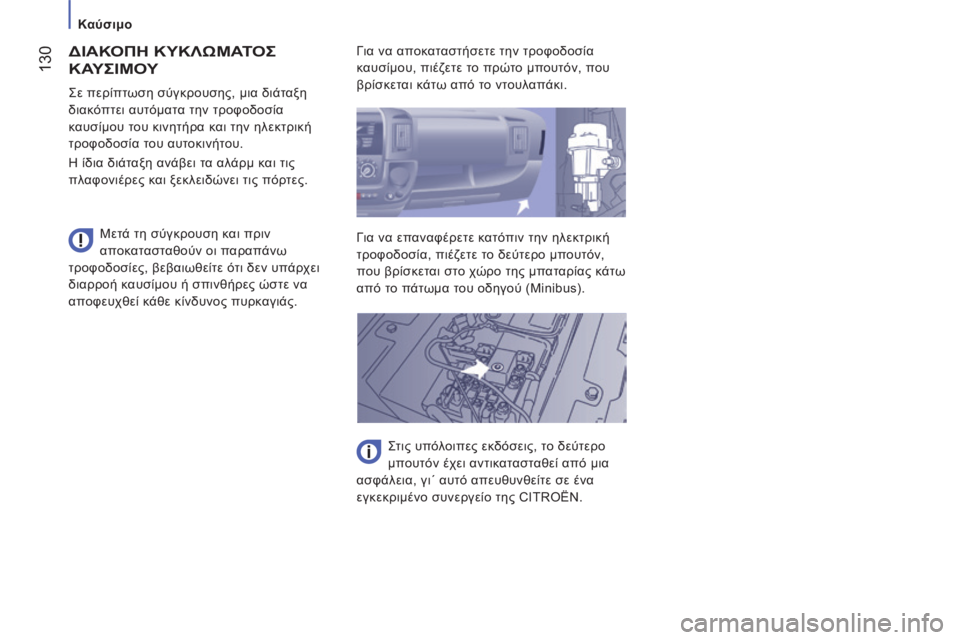

ΔΙΑΚΟΠΗ ΚΥΚΛΩΜΑΤΟΣ
ΚΑΥΣΙΜΟΥ
Μετά τη σύγκρουση και πριν
αποκατασταθούν οι παραπάνω
τροφοδοσίες, βεβαιωθείτε ότι δεν υπάρχει
διαρροή καυσίμου ή σπινθήρες ώστε να
αποφευχθεί κάθε κίνδυνος πυρκαγιάς. Σε περίπτωση σύγκρουσης, μια διάταξη
διακόπτει αυτόματα την τροφοδοσία
καυσίμου του κινητήρα και την ηλεκτρική
τροφοδοσία του αυτοκινήτου.
Η ίδια διάταξη ανάβει τα αλάρμ και τις
πλαφονιέρες και ξεκλειδώνει τις πόρτες. Για να αποκαταστήσετε την τροφοδοσία
καυσίμου, πιέζετε το πρώτο μπουτόν, που
βρίσκεται κάτω από το ντουλαπάκι.
Για να επαναφέρετε κατόπιν την ηλεκτρική
τροφοδοσία, πιέζετε το δεύτερο μπουτόν,
που βρίσκεται στο χώρο της μπαταρίας κάτω
από το πάτωμα του οδηγού (Minibus).
Στις υπόλοιπες εκδόσεις, το δεύτερο
μπουτόν έχει αντικατασταθεί από μια
ασφάλεια, γι΄ αυτό απευθυνθείτε σε ένα
εγκεκριμένο συνεργείο της CITROËN.

131
Αποφορτισμένη μπαταρία
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

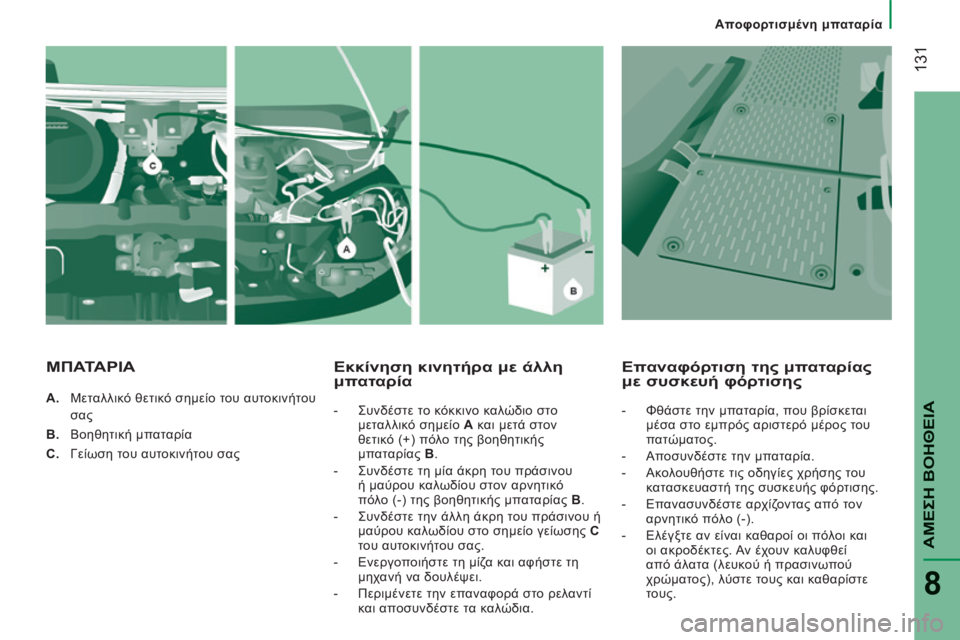

A. Μεταλλικό θετικό σημείο του αυτοκινήτου σας
B. Βοηθητική μπαταρία
C. Γείωση του αυτοκινήτου σας
Εκκίνηση κινητήρα με άλλη μπαταρία
- Συνδέστε το κόκκινο καλώδιο στο
μεταλλικό σημείο A και μετά στον
θετικό (+) πόλο της βοηθητικής
μπαταρίας B .
- Συνδέστε τη μία άκρη του πράσινου ή μαύρου καλωδίου στον αρνητικό
πόλο (-) της βοηθητικής μπαταρίας B .
- Συνδέστε την άλλη άκρη του πράσινου ή μαύρου καλωδίου στο σημείο γείωσης C
του αυτοκινήτου σας.
- Ενεργοποιήστε τη μίζα και αφήστε τη μηχανή να δουλέψει.
- Περιμένετε την επαναφορά στο ρελαντί και αποσυνδέστε τα καλώδια.
Επαναφόρτιση της μπαταρίας με συσκευή φόρτισης
- Φθάστε την μπαταρία, που βρίσκεται
μέσα στο εμπρός αριστερό μέρος του
πατώματος.
- Αποσυνδέστε την μπαταρία.
- Ακολουθήστε τις οδηγίες χρήσης του κατασκευαστή της συσκευής φόρτισης.
- Επανασυνδέστε αρχίζοντας από τον αρνητικό πόλο (-).
- Ελέγξτε αν είναι καθαροί οι πόλοι και οι ακροδέκτες. Αν έχουν καλυφθεί
από άλατα (λευκού ή πρασινωπού
χρώματος), λύστε τους και καθαρίστε
τους.
ΜΠΑΤΑΡΙΑ

132
Αποφορτισμένη μπαταρία
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

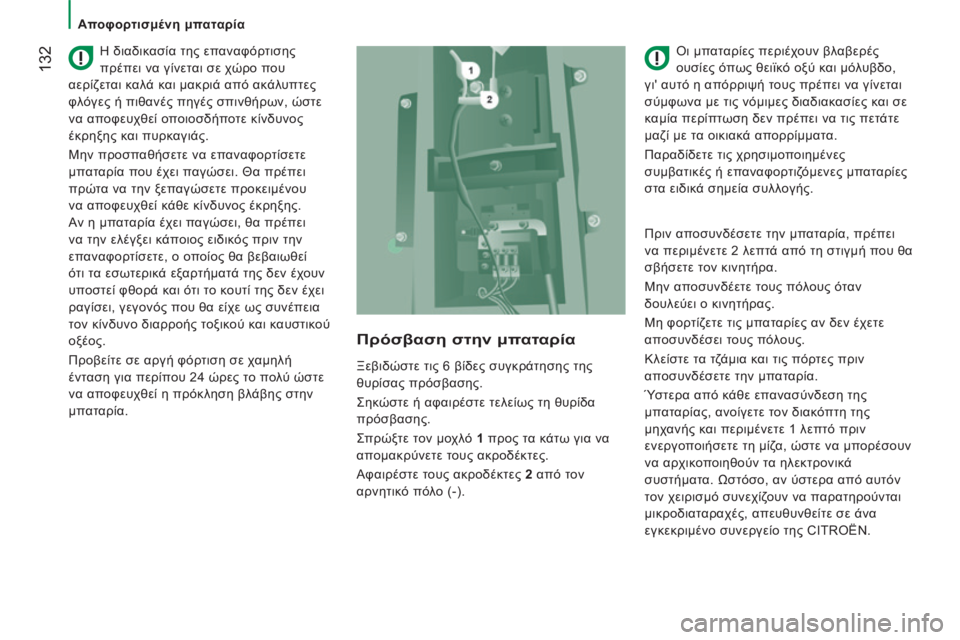

Η διαδικασία της επαναφόρτισης
πρέπει να γίνεται σε χώρο που
αερίζεται καλά και μακριά από ακάλυπτες
φλόγες ή πιθανές πηγές σπινθήρων, ώστε
να αποφευχθεί οποιοσδήποτε κίνδυνος
έκρηξης και πυρκαγιάς.
Μην προσπαθήσετε να επαναφορτίσετε
μπαταρία που έχει παγώσει. Θα πρέπει
πρώτα να την ξεπαγώσετε προκειμένου
να αποφευχθεί κάθε κίνδυνος έκρηξης.
Αν η μπαταρία έχει παγώσει, θα πρέπει
να την ελέγξει κάποιος ειδικός πριν την
επαναφορτίσετε, ο οποίος θα βεβαιωθεί
ότι τα εσωτερικά εξαρτήματά της δεν έχουν
υποστεί φθορά και ότι το κουτί της δεν έχει
ραγίσει, γεγονός που θα είχε ως συνέπεια
τον κίνδυνο διαρροής τοξικού και καυστικού
οξέος.
Προβείτε σε αργή φόρτιση σε χαμηλή
ένταση για περίπου 24 ώρες το πολύ ώστε
να αποφευχθεί η πρόκληση βλάβης στην
μπαταρία. Οι μπαταρίες περιέχουν βλαβερές
ουσίες όπως θειϊκό οξύ και μόλυβδο,
γι' αυτό η απόρριψή τους πρέπει να γίνεται
σύμφωνα με τις νόμιμες διαδιακασίες και σε
καμία περίπτωση δεν πρέπει να τις πετάτε
μαζί με τα οικιακά απορρίμματα.
Παραδίδετε τις χρησιμοποιημένες
συμβατικές ή επαναφορτιζόμενες μπαταρίες
στα ειδικά σημεία συλλογής.
Πριν αποσυνδέσετε την μπαταρία, πρέπει
να περιμένετε 2 λεπτά από τη στιγμή που θα
σβήσετε τον κινητήρα.
Μην αποσυνδέετε τους πόλους όταν
δουλεύει ο κινητήρας.
Μη φορτίζετε τις μπαταρίες αν δεν έχετε
αποσυνδέσει τους πόλους.
Κλείστε τα τζάμια και τις πόρτες πριν
αποσυνδέσετε την μπαταρία.
Ύστερα από κάθε επανασύνδεση της
μπαταρίας, ανοίγετε τον διακόπτη της
μηχανής και περιμένετε 1 λεπτό πριν
ενεργοποιήσετε τη μίζα, ώστε να μπορέσουν
να αρχικοποιηθούν τα ηλεκτρονικά
συστήματα. Ωστόσο, αν ύστερα από αυτόν
τον χειρισμό συνεχίζουν να παρατηρούνται
μικροδιαταραχές, απευθυνθείτε σε άνα
εγκεκριμένο συνεργείο της CITROËN.
Ξεβιδώστε τις 6 βίδες συγκράτησης της
θυρίσας πρόσβασης.
Σηκώστε ή αφαιρέστε τελείως τη θυρίδα
πρόσβασης.
Σπρώξτε τον μοχλό
1 προς τα κάτω για να
απομακρύνετε τους ακροδέκτες.
Αφαιρέστε τους ακροδέκτες 2 από τον
αρνητικό πόλο (-).
Πρόσβαση στην μπαταρία

133
Αποφορτισμένη μπαταρία
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

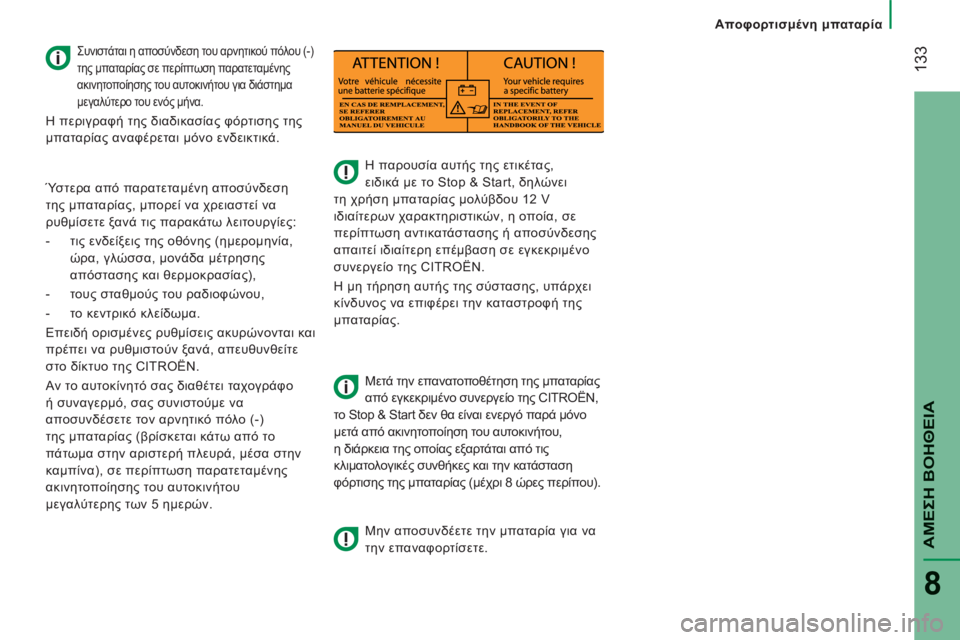

Η παρουσία αυτής της ετικέτας,
ειδικά με το Stop & Start, δηλώνει
τη χρήση μπαταρίας μολύβδου 12 V
ιδιαίτερων χαρακτηριστικών, η οποία, σε
περίπτωση αντικατάστασης ή αποσύνδεσης
απαιτεί ιδιαίτερη επέμβαση σε εγκεκριμένο
συνεργείο της CITROËN.
Η μη τήρηση αυτής της σύστασης, υπάρχει
κίνδυνος να επιφέρει την καταστροφή της
μπαταρίας.
Μετά την επανατοποθέτηση της μπαταρίας
από εγκεκριμένο συνεργείο της CITROËN,
το Stop & Start δεν θα είναι ενεργό παρά μόνο
μετά από ακινητοποίηση του αυτοκινήτου,
η διάρκεια της οποίας εξαρτάται από τις
κλιματολογικές συνθήκες και την κατάσταση
φόρτισης της μπαταρίας (μέχρι 8 ώρες περίπου).
Μην αποσυνδέετε την μπαταρία για να
την επαναφορτίσετε.
Συνιστάται η αποσύνδεση του αρνητικού πόλου (-)
της μπαταρίας σε περίπτωση παρατεταμένης
ακινητοποίησης του αυτοκινήτου για διάστημα
μεγαλύτερο του ενός μήνα.
Η περιγραφή της διαδικασίας φόρτισης της
μπαταρίας αναφέρεται μόνο ενδεικτικά.
Ύστερα από παρατεταμένη αποσύνδεση
της μπαταρίας, μπορεί να χρειαστεί να
ρυθμίσετε ξανά τις παρακάτω λειτουργίες:
- τις ενδείξεις της οθόνης (ημερομηνία, ώρα, γλώσσα, μονάδα μέτρησης
απόστασης και θερμοκρασίας),
- τους σταθμούς του ραδιοφώνου,
- το κεντρικό κλείδωμα.
Επειδή ορισμένες ρυθμίσεις ακυρώνονται και
πρέπει να ρυθμιστούν ξανά, απευθυνθείτε
στο δίκτυο της CITROËN.
Αν το αυτοκίνητό σας διαθέτει ταχογράφο
ή συναγερμό, σας συνιστούμε να
αποσυνδέσετε τον αρνητικό πόλο (-)
της μπαταρίας (βρίσκεται κάτω από το
πάτωμα στην αριστερή πλευρά, μέσα στην
καμπίνα), σε περίπτωση παρατεταμένης
ακινητοποίησης του αυτοκινήτου
μεγαλύτερης των 5 ημερών.

Καμένη ασφάλεια
134
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

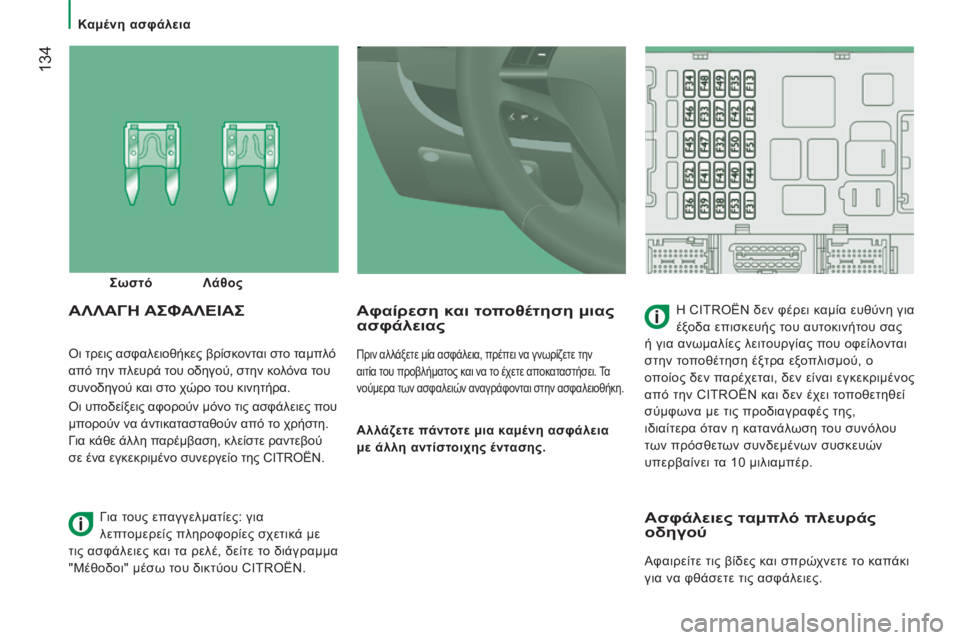

Οι τρεις ασφαλειοθήκες βρίσκονται στο ταμπλό
από την πλευρά του οδηγού, στην κολόνα του
συνοδηγού και στο χώρο του κινητήρα.
Οι υποδείξεις αφορούν μόνο τις ασφάλειες που
μπορούν να άντικατασταθούν από το χρήστη.
Για κάθε άλλη παρέμβαση, κλείστε ραντεβού
σε ένα εγκεκριμένο συνεργείο της CITROËN.
Αφαίρεση και τοποθέτηση μιας ασφάλειας
Πριν αλλάξετε μία ασφάλεια, πρέπει να γνωρίζετε την
αιτία του προβλήματος και να το έχετε αποκαταστήσει. Τα
νούμερα των ασφαλειών αναγράφονται στην ασφαλειοθήκη.
Αλλάζετε πάντοτε μια καμένη ασφάλεια
με άλλη αντίστοιχης έντασης.
ΑΛΛΑΓΗ ΑΣΦΑΛΕΙΑΣ Η CITROËN δεν φέρει καμία ευθύνη για
έξοδα επισκευής του αυτοκινήτου σας
ή για ανωμαλίες λειτουργίας που οφείλονται
στην τοποθέτηση έξτρα εξοπλισμού, ο
οποίος δεν παρέχεται, δεν είναι εγκεκριμένος
από την CITROËN και δεν έχει τοποθετηθεί
σύμφωνα με τις προδιαγραφές της,
ιδιαίτερα όταν η κατανάλωση του συνόλου
των πρόσθετων συνδεμένων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.
Σωστό
Λάθος
Για τους επαγγελματίες: για
λεπτομερείς πληροφορίες σχετικά με
τις ασφάλειες και τα ρελέ, δείτε το διάγραμμα
"Μέθοδοι" μέσω του δικτύου CITROËN.
Ασφάλειες ταμπλό πλευράς οδηγού
Αφαιρείτε τις βίδες και σπρώχνετε το καπάκι
για να φθάσετε τις ασφάλειες.

Καμένη ασφάλεια
135
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

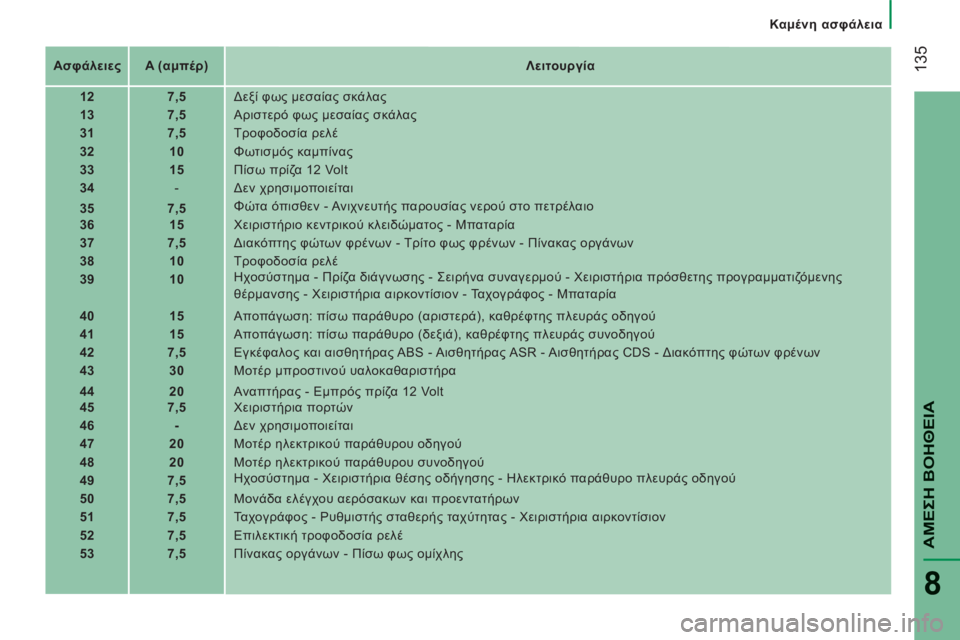

Ασφάλειες A (αμπέρ) Λειτουργία
12 7,5 Δεξί φως μεσαίας σκάλας
13 7,5 Αριστερό φως μεσαίας σκάλας
31 7, 5 Τροφοδοσία ρελέ
32 10 Φωτισμός καμπίνας
33 15 Πίσω πρίζα 12 Volt
34 - Δεν χρησιμοποιείται
35 7,5 Φώτα όπισθεν - Ανιχνευτής παρουσίας νερού στο πετρέλαιο
36 15 Χειριστήριο κεντρικού κλειδώματος - Μπαταρία
37 7,5 Διακόπτης φώτων φρένων - Τρίτο φως φρένων - Πίνακας οργάνων
38 10 Τροφοδοσία ρελέ
39 10 Ηχοσύστημα - Πρίζα διάγνωσης - Σειρήνα συναγερμού - Χειριστήρια πρόσθετης προγραμματιζόμενης
θέρμανσης - Χειριστήρια αιρκοντίσιον - Ταχογράφος - Μπαταρία
40 15 Αποπάγωση: πίσω παράθυρο (αριστερά), καθρέφτης πλευράς οδηγού
41 15 Αποπάγωση: πίσω παράθυρο (δεξιά), καθρέφτης πλευράς συνοδηγού
42 7,5 Εγκέφαλος και αισθητήρας ABS - Αισθητήρας ASR - Αισθητήρας CDS - Διακόπτης φώτων φρένων
43 30 Μοτέρ μπροστινού υαλοκαθαριστήρα
44 20 Αναπτήρας - Εμπρός πρίζα 12 Volt
45 7,5 Χειριστήρια πορτών
46 - Δεν χρησιμοποιείται
47 20 Μοτέρ ηλεκτρικού παράθυρου οδηγού
48 20 Μοτέρ ηλεκτρικού παράθυρου συνοδηγού
49 7, 5 Ηχοσύστημα - Χειριστήρια θέσης οδήγησης - Ηλεκτρικό παράθυρο πλευράς οδηγού
50 7,5 Μονάδα ελέγχου αερόσακων και προεντατήρων
51 7,5 Ταχογράφος - Ρυθμιστής σταθερής ταχύτητας - Χειριστήρια αιρκοντίσιον
52 7,5 Επιλεκτική τροφοδοσία ρελέ
53 7,5 Πίνακας οργάνων - Πίσω φως ομίχλης

Καμένη ασφάλεια
136
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014
Ασφάλειες A (αμπέρ) Λειτουργία
54 - Δεν χρησιμοποιείται
55 15 Θερμαινόμενα καθίσματα
56 15 Πρίζα 12 Volt πίσω επιβατών
57 10 Πρόσθετη προγραμματιζόμενη θέρμανση
58 10 Πλαϊνά μικρά φώτα
59 7,5 Πνευματική ανάρτηση
60 - Δεν χρησιμοποιείται
61 - Δεν χρησιμοποιείται
62 - Δεν χρησιμοποιείται
63 10 Διακόπτης πρόσθετης προγραμματιζόμενης θέρμανσης
64 - Δεν χρησιμοποιείται
65 30 Μότερ πρόσθετης προγραμματιζόμενης θέρμανσης

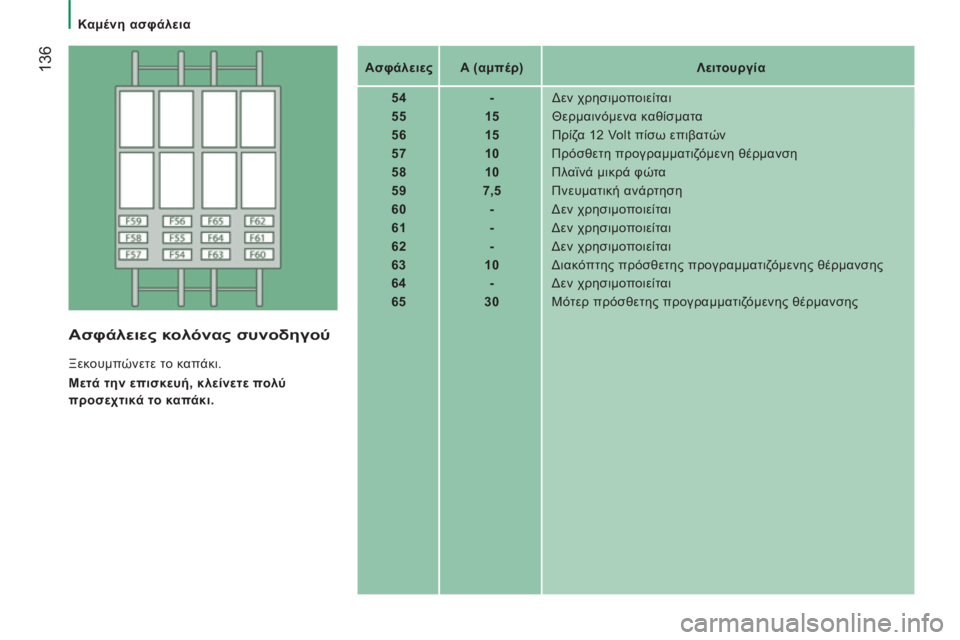

Ασφάλειες κολόνας συνοδηγού
Ξεκουμπώνετε το καπάκι.
Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.

Καμένη ασφάλεια
137
ΑΜΕΣΗ ΒΟΗΘΕΙΑ
8
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014

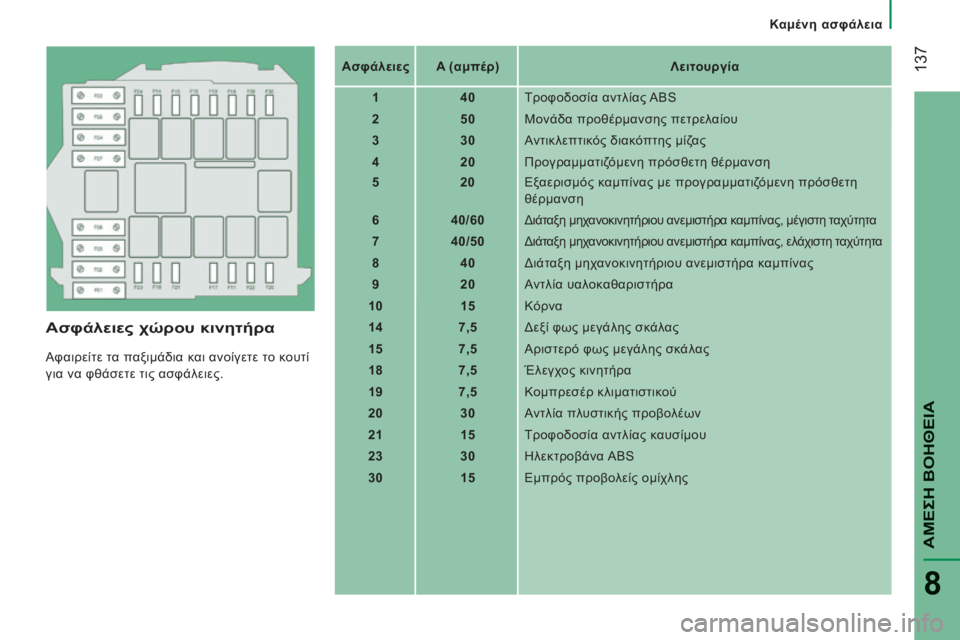

Ασφάλειες χώρου κινητήρα
Αφαιρείτε τα παξιμάδια και ανοίγετε το κουτί
για να φθάσετε τις ασφάλειες. Ασφάλειες
A (αμπέρ) Λειτουργία
1 40 Τροφοδοσία αντλίας ABS
2 50 Μονάδα προθέρμανσης πετρελαίου
3 30 Αντικλεπτικός διακόπτης μίζας
4 20 Προγραμματιζόμενη πρόσθετη θέρμανση
5 20 Εξαερισμός καμπίνας με προγραμματιζόμενη πρόσθετη
θέρμανση
6 40/60
Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, μέγιστη ταχύτητα
7 40/50 Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας, ελάχιστη ταχύτητα
8 40 Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας
9 20 Αντλία υαλοκαθαριστήρα
10 15 Κόρνα
14 7,5 Δεξί φως μεγάλης σκάλας
15 7,5 Αριστερό φως μεγάλης σκάλας
18 7,5 Έλεγχος κινητήρα
19 7,5 Κομπρεσέρ κλιματιστικού
20 30 Αντλία πλυστικής προβολέων
21 15 Τροφοδοσία αντλίας καυσίμου
23 30 Ηλεκτροβάνα ABS
30 15 Εμπρός προβολείς ομίχλης

Καμένος λαμπτήρας
138
JUMPER-PAPIER_EL_CHAP08_AIDE RAPIDE_ED01-2014
Όταν πλένετε το αυτοκίνητο με υψηλή
πίεση για επίμονους λεκέδες, μην
επιμένετε στους προβολείς, τα φώτα και το
περίγραμμά τους για να μην καταστραφεί το
βερνίκι και η στεγανωτική τους τσιμούχα.

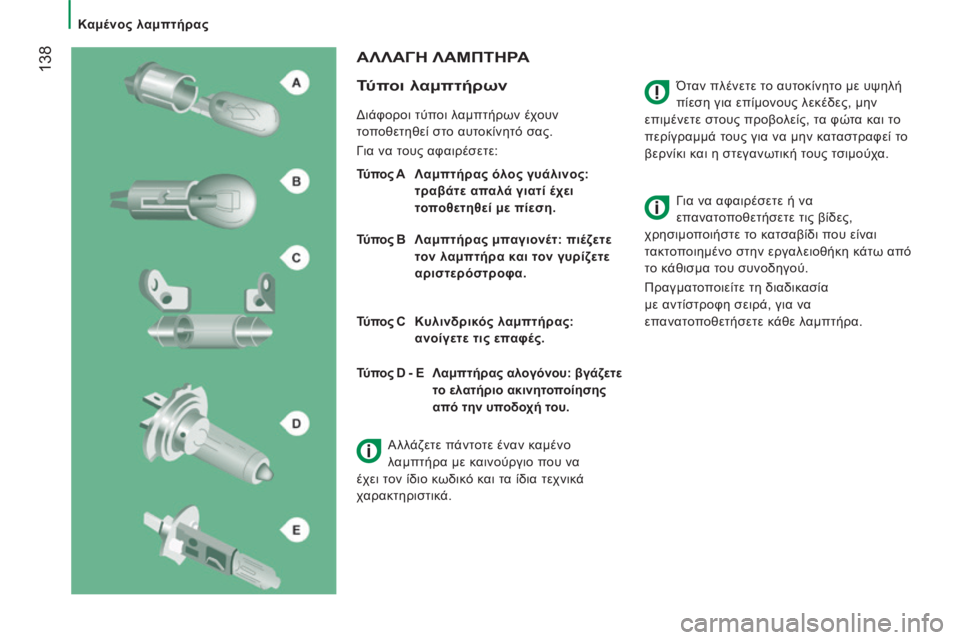

ΑΛΛΑΓΗ ΛΑΜΠΤΗΡΑ
Τύποι λαμπτήρων
Διάφοροι τύποι λαμπτήρων έχουν
τοποθετηθεί στο αυτοκίνητό σας.
Για να τους αφαιρέσετε:
Τύπος A Λαμπτήρας όλος γυάλινος: τραβάτε απαλά γιατί έχει
τοποθετηθεί με πίεση.
Τύπος B Λαμπτήρας μπαγιονέτ: πιέζετε τον λαμπτήρα και τον γυρίζετε
αριστερόστροφα.
Τύπος C Κυλινδρικός λαμπτήρας: ανοίγετε τις επαφές. Για να αφαιρέσετε ή να
επανατοποθετήσετε τις βίδες,
χρησιμοποιήστε το κατσαβίδι που είναι
τακτοποιημένο στην εργαλειοθήκη κάτω από
το κάθισμα του συνοδηγού.
Πραγματοποιείτε τη διαδικασία
με αντίστροφη σειρά, για να
επανατοποθετήσετε κάθε λαμπτήρα.
Τύπος D - E Λαμπτήρας αλογόνου: βγάζετε το ελατήριο ακινητοποίησης
από την υποδοχή του.
Αλλάζετε πάντοτε έναν καμένο
λαμπτήρα με καινούργιο που να
έχει τον ίδιο κωδικό και τα ίδια τεχνικά
χαρακτηριστικά.
