CITROEN JUMPER 2016 Eksploatavimo vadovas (in Lithuanian)

249
jumper_lt_Chap11_Particularites_ed01-2015

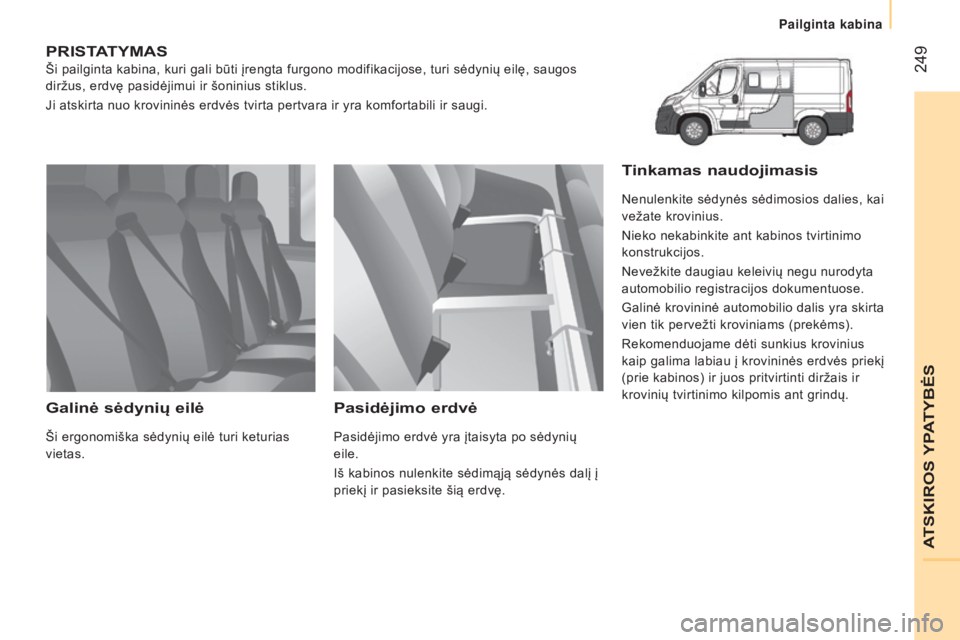

PRISTATYMAS
Ši pailginta kabina, kuri gali būti įrengta furgono modifikacijose, turi sėdynių eilę, saugos
diržus, erdvę pasidėjimui ir šoninius stiklus.
Ji atskirta nuo krovininės erdvės tvirta pertvara ir yra komfortabili ir saugi.
Galinė sėdynių eilė
Ši ergonomiška sėdynių eilė turi keturias
vietas.
Pasidėjimo erdvė
Pasidėjimo erdvė yra įtaisyta po sėdynių
eile.
Iš kabinos nulenkite sėdimąją sėdynės dalį į
priekį ir pasieksite šią erdvę.
Tinkamas naudojimasis
Nenulenkite sėdynės sėdimosios dalies, kai
vežate krovinius.
Nieko nekabinkite ant kabinos tvirtinimo
konstrukcijos.
Nevežkite daugiau keleivių negu nurodyta
automobilio registracijos dokumentuose.
Galinė krovininė automobilio dalis yra skirta
vien tik pervežti kroviniams (prekėms).
Rekomenduojame dėti sunkius krovinius
kaip galima labiau į krovininės erdvės priekį
(prie kabinos) ir juos pritvirtinti diržais ir
krovinių tvirtinimo kilpomis ant grindų.
ATSKIROS YPATYBĖS
Pailginta kabina

250
jumper_lt_Chap11_Particularites_ed01-2015

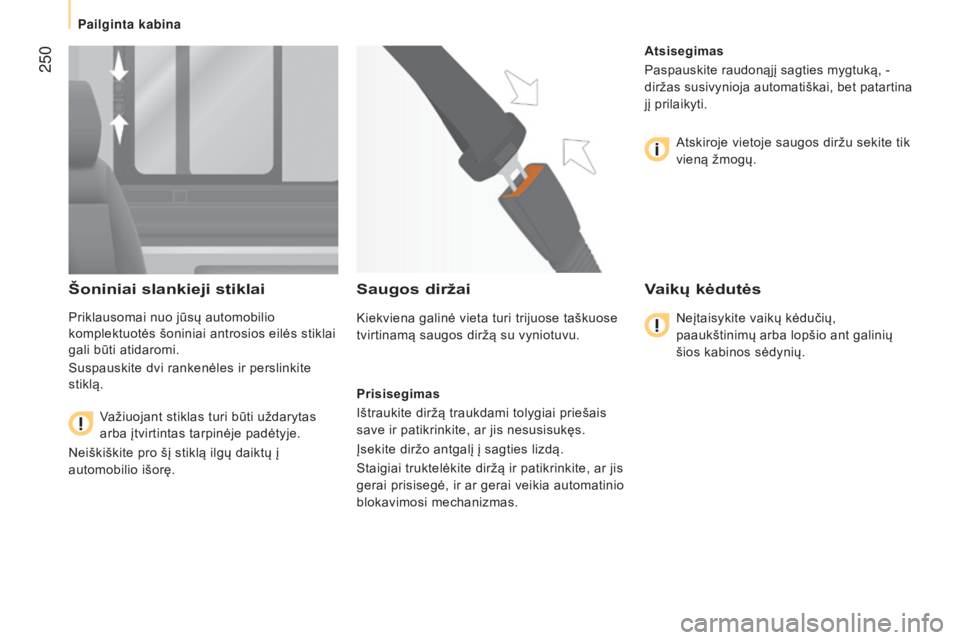

šoniniai slankieji stiklai
Priklausomai nuo jūsų automobilio
komplektuotės šoniniai antrosios eilės stiklai
gali būti atidaromi.
Suspauskite dvi rankenėles ir perslinkite
stiklą.Važiuojant stiklas turi būti uždarytas
arba įtvirtintas tarpinėje padėtyje.
Neiškiškite pro šį stiklą ilgų daiktų į
automobilio išorę.
Saugos diržai
Kiekviena galinė vieta turi trijuose taškuose
tvirtinamą saugos diržą su vyniotuvu.
Prisisegimas
Ištraukite diržą traukdami tolygiai priešais
save ir patikrinkite, ar jis nesusisukęs.
Įsekite diržo antgalį į sagties lizdą.
Staigiai truktelėkite diržą ir patikrinkite, ar jis
gerai prisisegė, ir ar gerai veikia automatinio
blokavimosi mechanizmas. Atsisegimas
Paspauskite raudonąjį sagties mygtuką, -
diržas susivynioja automatiškai, bet patartina
jį prilaikyti.
Atskiroje vietoje saugos diržu sekite tik
vieną žmogų.
Vaikų kėdutės
Neįtaisykite vaikų kėdučių,
paaukštinimų arba lopšio ant galinių
šios kabinos sėdynių.
Pailginta kabina

251
jumper_lt_Chap11_Particularites_ed01-2015

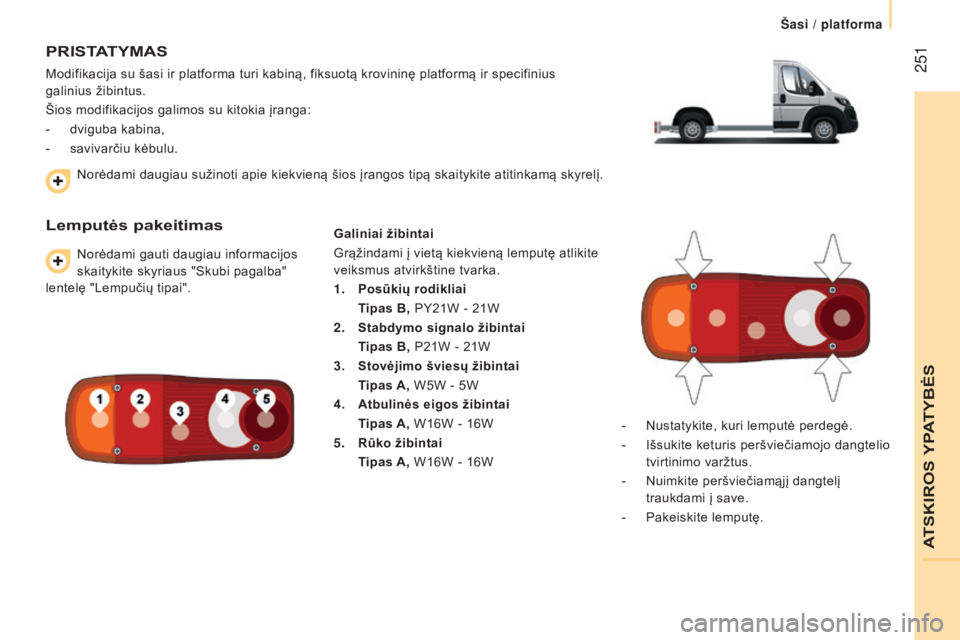

PRISTATYMAS
Modifikacija su šasi ir platforma turi kabiną, fiksuotą krovininę platformą ir specifinius
galinius žibintus.
Šios modifikacijos galimos su kitokia įranga:
-
dviguba kabina,
-


savivarčiu kėbulu.
Lemputės pakeitimas
Norėdami gauti daugiau informacijos
skaitykite skyriaus "Skubi pagalba"
lentelę "Lempučių tipai". Galiniai žibintai
Grąžindami į vietą kiekvieną lemputę atlikite
veiksmus atvirkštine tvarka.
1.

Posūkių rodikliai
T

ipas B, PY21W - 21W
2.

Stabdymo signalo žibintai
T

ipas B, P21W - 21W
3.

Stovėjimo šviesų žibintai
T

ipas A, W5W - 5W
4.

Atbulinės eigos žibintai
T

ipas A, W16W - 16W
5.

Rūko žibintai
T

ipas A, W16W - 16W-

Nustatykite, kuri lemputė perdegė.
-


Išsukite keturis peršviečiamojo dangtelio

tvirtinimo varžtus.
-

Nuimkite peršviečiamąjį dangtelį

traukdami į save.
-

Pakeiskite lemputę.
Norėdami daugiau sužinoti apie kiekvieną šios įrangos tipą skai

tykite atitinkamą skyrelį.
ATSKIROS YPATYBĖS

252
jumper_lt_Chap11_Particularites_ed01-2015

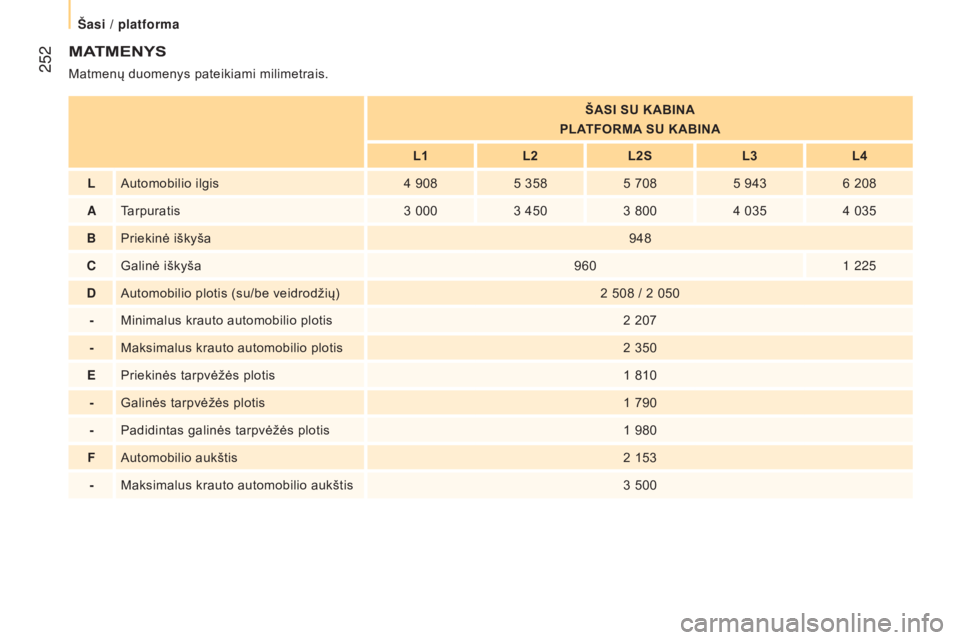

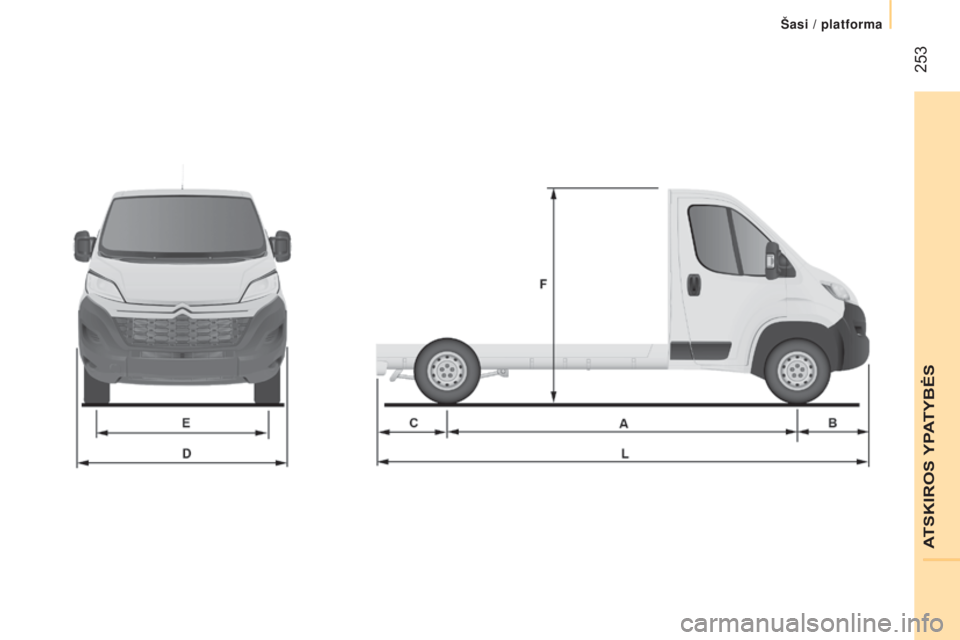

MATMENYS
Matmenų duomenys pateikiami milimetrais.
šASI SU KABINA
PLA TFORMA SU KABINA
L1 L2L2S L3L4
L Automobilio ilgis 4

908 5

358 5
708 5
9436
208
A Tarpuratis 3

000 3

450 3
800 4
0354
035
B Priekinė iškyša 948
C Galinė iškyša 9601
225
D Automobilio plotis (su/be veidrodžių) 2
508 / 2 050
- Minimalus krauto automobilio plotis 2
207
- Maksimalus krauto automobilio plotis 2
350
E Priekinės tarpvėžės plotis 1
810
- Galinės tarpvėžės plotis 1
790
- Padidintas galinės tarpvėžės plotis 1
980
F Automobilio aukštis 2
153
- Maksimalus krauto automobilio aukštis 3
500

253
jumper_lt_Chap11_Particularites_ed01-2015
ATSKIROS YPATYBĖS

254
jumper_lt_Chap11_Particularites_ed01-2015

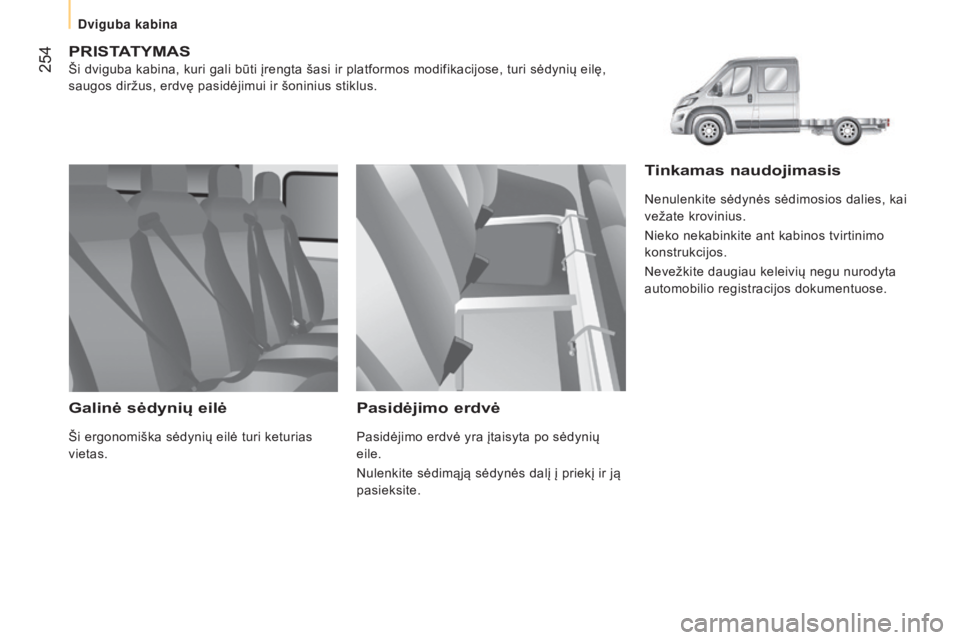

PRISTATYMAS
Ši dviguba kabina, kuri gali būti įrengta šasi ir platformos modifikacijose, turi sėdynių eilę,
saugos diržus, erdvę pasidėjimui ir šoninius stiklus.
Galinė sėdynių eilė
Ši ergonomiška sėdynių eilė turi keturias
vietas.
Pasidėjimo erdvė
Pasidėjimo erdvė yra įtaisyta po sėdynių
eile.
Nulenkite sėdimąją sėdynės dalį į priekį ir ją
pasieksite.
Tinkamas naudojimasis
Nenulenkite sėdynės sėdimosios dalies, kai
vežate krovinius.
Nieko nekabinkite ant kabinos tvirtinimo
konstrukcijos.
Nevežkite daugiau keleivių negu nurodyta
automobilio registracijos dokumentuose.
Dviguba kabina

255
jumper_lt_Chap11_Particularites_ed01-2015

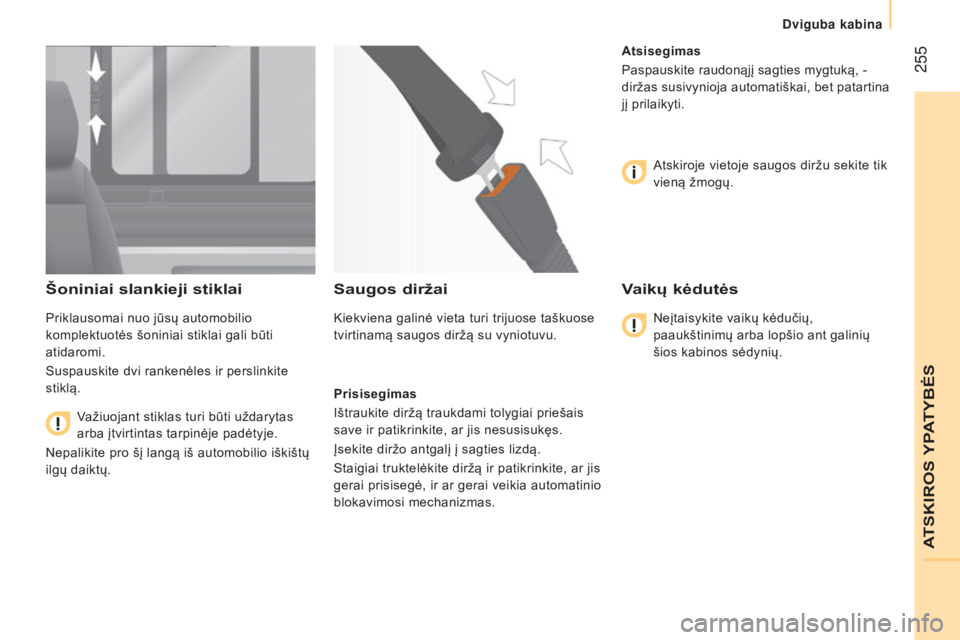

šoniniai slankieji stiklai
Priklausomai nuo jūsų automobilio
komplektuotės šoniniai stiklai gali būti
atidaromi.
Suspauskite dvi rankenėles ir perslinkite
stiklą.Važiuojant stiklas turi būti uždarytas
arba įtvirtintas tarpinėje padėtyje.
Nepalikite pro šį langą iš automobilio iškištų
ilgų daiktų.
Saugos diržai
Kiekviena galinė vieta turi trijuose taškuose
tvirtinamą saugos diržą su vyniotuvu.
Prisisegimas
Ištraukite diržą traukdami tolygiai priešais
save ir patikrinkite, ar jis nesusisukęs.
Įsekite diržo antgalį į sagties lizdą.
Staigiai truktelėkite diržą ir patikrinkite, ar jis
gerai prisisegė, ir ar gerai veikia automatinio
blokavimosi mechanizmas. Atsisegimas
Paspauskite raudonąjį sagties mygtuką, -
diržas susivynioja automatiškai, bet patartina
jį prilaikyti.
Atskiroje vietoje saugos diržu sekite tik
vieną žmogų.
Vaikų kėdutės
Neįtaisykite vaikų kėdučių,
paaukštinimų arba lopšio ant galinių
šios kabinos sėdynių.
ATSKIROS YPATYBĖS
Dviguba kabina

256
jumper_lt_Chap11_Particularites_ed01-2015

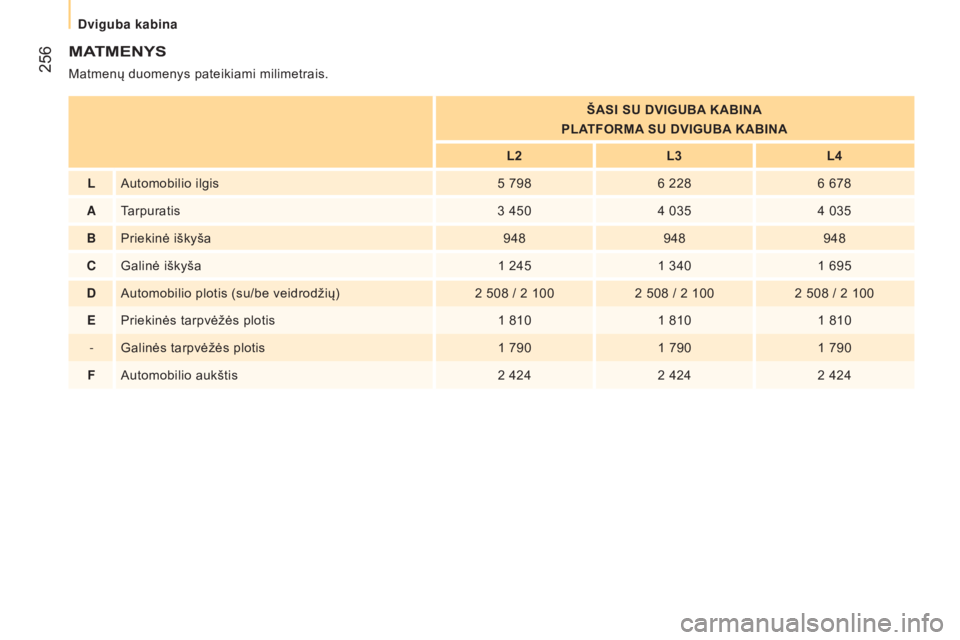

MATMENYS
Matmenų duomenys pateikiami milimetrais.
š
ASI SU DVIGUBA KABINA
PLATFORMA SU DVIGUBA KABINA
L2 L3L4
L Automobilio ilgis 5
7986
2286
678
A Tarpuratis 3
4504
0354
035
B Priekinė iškyša 948948948
C Galinė iškyša 1
2451
3401
695
D Automobilio plotis (su/be veidrodžių) 2
508 / 2 1002
508 / 2 1002
508 / 2 100
E Priekinės tarpvėžės plotis 1
8101
8101
810
- Galinės tarpvėžės plotis 1
7901
7901
790
F Automobilio aukštis 2
4242
4242
424
Dviguba kabina

257
jumper_lt_Chap11_Particularites_ed01-2015
ATSKIROS YPATYBĖS
Dviguba kabina

258
jumper_lt_Chap11_Particularites_ed01-2015

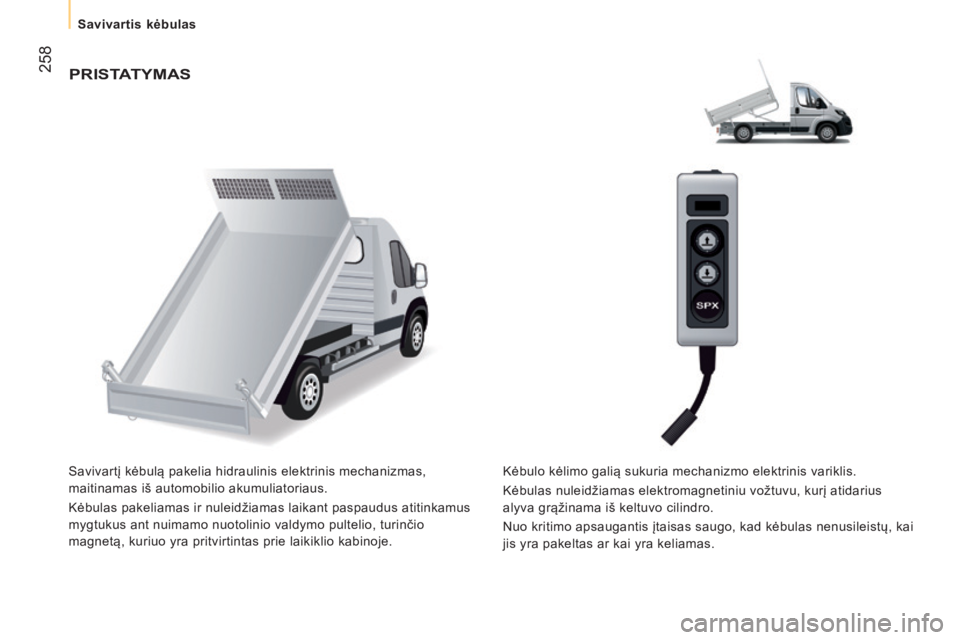

PRISTATYMAS
Savivartį kėbulą pakelia hidraulinis elektrinis mechanizmas,
maitinamas iš automobilio akumuliatoriaus.
Kėbulas pakeliamas ir nuleidžiamas laikant paspaudus atitinkamus
mygtukus ant nuimamo nuotolinio valdymo pultelio, turinčio
magnetą, kuriuo yra pritvirtintas prie laikiklio kabinoje.Kėbulo kėlimo galią sukuria mechanizmo elektrinis variklis.
Kėbulas nuleidžiamas elektromagnetiniu vožtuvu, kurį atidarius
alyva grąžinama iš keltuvo cilindro.
Nuo kritimo apsaugantis įtaisas saugo, kad kėbulas nenusileistų, kai
jis yra pakeltas ar kai yra keliamas.
Savivartis kėbulas
