CITROEN JUMPER 2016 Eksploatavimo vadovas (in Lithuanian)

59
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

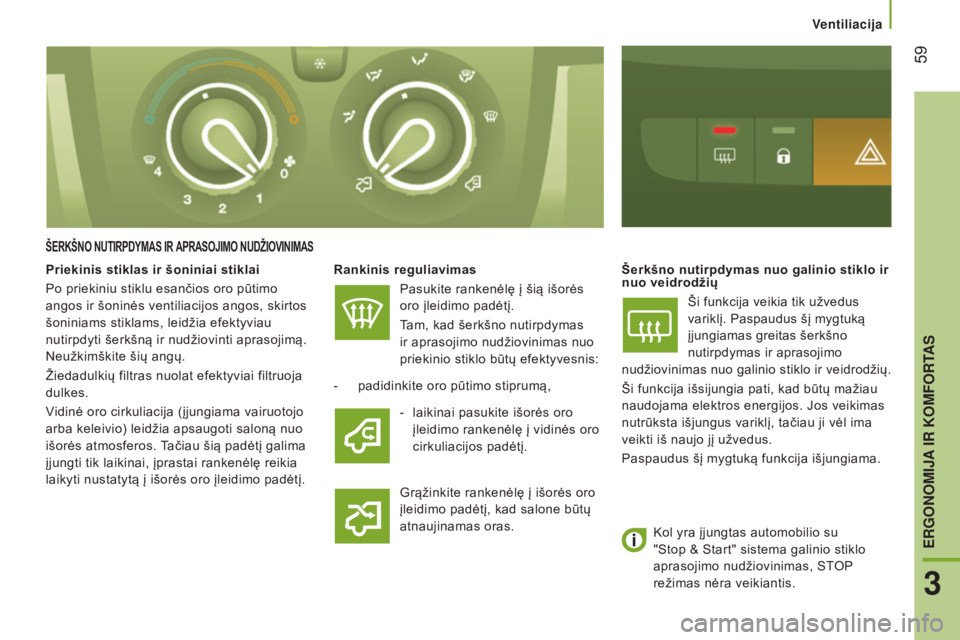

šERKšNO NUTIRPDYMAS IR APRASOJIMO NUDŽIOVINIMAS
Rankinis reguliavimasPasukite rankenėlę į šią išorės
oro įleidimo padėtį.
Tam, kad šerkšno nutirpdymas
ir aprasojimo nudžiovinimas nuo
priekinio stiklo būtų efektyvesnis:š erkšno nutirpdymas nuo galinio stiklo ir
nuo veidrodžių
Ši funkcija veikia tik užvedus
variklį. Paspaudus šį mygtuką
įjungiamas greitas šerkšno
nutirpdymas ir aprasojimo
nudžiovinimas nuo galinio stiklo ir veidrodžių.
Ši funkcija išsijungia pati, kad būtų mažiau
naudojama elektros energijos. Jos veikimas
nutrūksta išjungus variklį, tačiau ji vėl ima
veikti iš naujo jį užvedus.
Paspaudus šį mygtuką funkcija išjungiama.
-

padidinkite oro pūtimo stiprumą, Grąžinkite rankenėlę į išorės oro


įleidimo padėtį, kad salone būtų
atnaujinamas oras.
Priekinis stiklas ir šoniniai stiklai
Po priekiniu stiklu esančios oro pūtimo
angos ir šoninės ventiliacijos angos, skirtos
šoniniams stiklams, leidžia efektyviau
nutirpdyti šerkšną ir nudžiovinti aprasojimą.
Neužkimškite šių angų.
Žiedadulkių filtras nuolat efektyviai filtruoja
dulkes.
Vidinė oro cirkuliacija (įjungiama vairuotojo
arba keleivio) leidžia apsaugoti saloną nuo
išorės atmosferos. Tačiau šią padėtį galima
įjungti tik laikinai, įprastai rankenėlę reikia
laikyti nustatytą į išorės oro įleidimo padėtį.
-

laikinai pasukite išorės oro

įleidimo rankenėlę į vidinės oro
cirkuliacijos padėtį.
Kol yra įjungtas automobilio su
"Stop & Start" sistema galinio stiklo
aprasojimo nudžiovinimas, STOP
režimas nėra veikiantis.
Ventiliacija
3
ERGONOMIJA IR KOMFORTAS

60
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

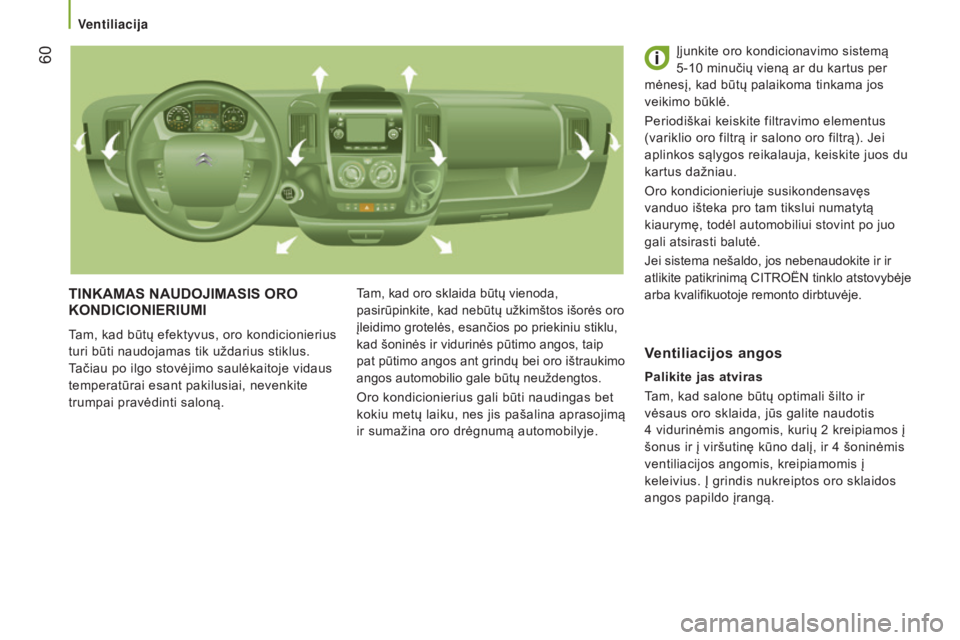

TINKAMAS NAUDOJIMASIS ORO KONDICIONIERIUMI
Tam, kad būtų efektyvus, oro kondicionierius
turi būti naudojamas tik uždarius stiklus.
Tačiau po ilgo stovėjimo saulėkaitoje vidaus
temperatūrai esant pakilusiai, nevenkite
trumpai pravėdinti saloną.
Tam, kad oro sklaida būtų vienoda,
pasirūpinkite, kad nebūtų užkimštos išorės oro
įleidimo grotelės, esančios po priekiniu stiklu,
kad šoninės ir vidurinės pūtimo angos, taip
pat pūtimo angos ant grindų bei oro ištraukimo
angos automobilio gale būtų neuždengtos.
Oro kondicionierius gali būti naudingas bet
kokiu metų laiku, nes jis pašalina aprasojimą
ir sumažina oro drėgnumą automobilyje.Įjunkite oro kondicionavimo sistemą
5-10
minučių vieną ar du kartus per
mėnesį, kad būtų palaikoma tinkama jos
veikimo būklė.
Periodiškai keiskite filtravimo elementus
(variklio oro filtrą ir salono oro filtrą). Jei
aplinkos sąlygos reikalauja, keiskite juos du
kartus dažniau.
Oro kondicionieriuje susikondensavęs
vanduo išteka pro tam tikslui numatytą
kiaurymę, todėl automobiliui stovint po juo
gali atsirasti balutė.
Jei sistema nešaldo, jos nebenaudokite ir ir
atlikite patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Palikite jas atviras
Tam, kad salone būtų optimali šilto ir
vėsaus oro sklaida, jūs galite naudotis
4
vidurinėmis angomis, kurių 2 kreipiamos į
šonus ir į viršutinę kūno dalį, ir 4
šoninėmis
ventiliacijos angomis, kreipiamomis į
keleivius. Į grindis nukreiptos oro sklaidos
angos papildo įrangą.
Ventiliacijos angos
V

61
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

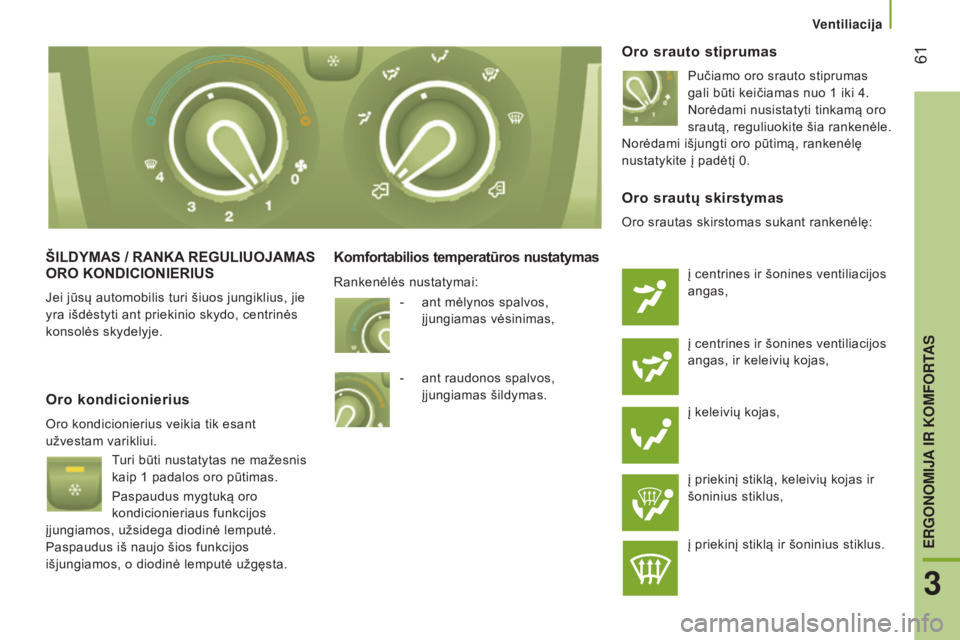

šILDYMAS / RANKA REGULIUOJAMAS ORO
KONDICIONIERIUS
Jei jūsų automobilis turi šiuos jungiklius, jie
yra išdėstyti ant priekinio skydo, centrinės
konsolės skydelyje.
Komfortabilios temperatūros nustatymas Oro srauto stiprumas
Pučiamo oro srauto stiprumas
gali būti keičiamas nuo 1
iki 4.
Norėdami nusistatyti tinkamą oro
srautą, reguliuokite šia rankenėle.
Norėdami išjungti oro pūtimą, rankenėlę
nustatykite į padėtį 0.
Oro kondicionierius
Oro kondicionierius veikia tik esant
užvestam varikliui.
Turi būti nustatytas ne mažesnis
kaip 1
padalos oro pūtimas.
Paspaudus mygtuką oro
kondicionieriaus funkcijos
įjungiamos, užsidega diodinė lemputė.
Paspaudus iš naujo šios funkcijos
išjungiamos, o diodinė lemputė užgęsta.
Oro srautų skirstymas
Oro srautas skirstomas sukant rankenėlę:
į centrines ir šonines ventiliacijos
angas,
į centrines ir šonines ventiliacijos
angas, ir keleivių kojas,
į keleivių kojas,
į priekinį stiklą, keleivių kojas ir
šoninius stiklus,
į priekinį stiklą ir šoninius stiklus.
-

ant mėlynos spalvos,


įjungiamas vėsinimas,
-

ant raudonos spalvos,


įjungiamas šildymas.
Rankenėlės nustatymai:
V
3
ERGONOMIJAIR KOMFORT

62
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

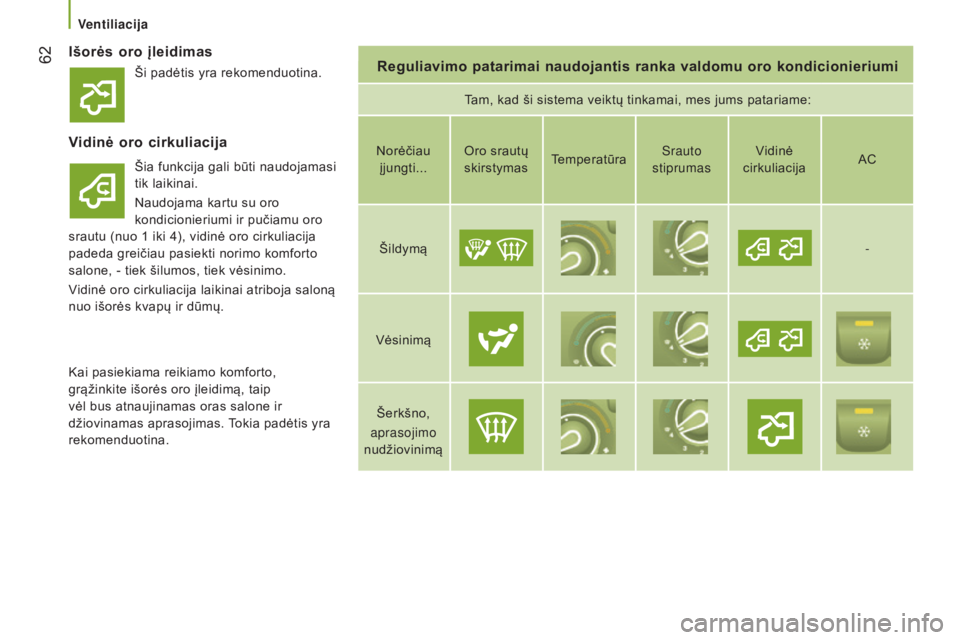

Išorės oro įleidimasReguliavimo patarimai naudojantis ranka valdomu oro kondicionieriumi
Tam, kad ši sistema veiktų tinkamai, mes jums patariame:
Vidinė oro cirkuliacija
Šia funkcija gali būti naudojamasi
tik laikinai.
Naudojama kartu su oro
kondicionieriumi ir pučiamu oro
srautu (nuo 1
iki 4), vidinė oro cirkuliacija
padeda greičiau pasiekti norimo komforto
salone, - tiek šilumos, tiek vėsinimo.
Vidinė oro cirkuliacija laikinai atriboja saloną
nuo išorės kvapų ir dūmų. Norėčiau
įjungti... Oro srautų
skirstymas Temperatūra Srauto
stiprumas Vidinė
cirkuliacija AC
Šildymą -
Vėsinimą Šerkšno,
aprasojimo
nudžiovinimą
Kai pasiekiama reikiamo komforto,
grąžinkite išorės oro įleidimą, taip
vėl bus atnaujinamas oras salone ir
džiovinamas aprasojimas. Tokia padėtis yra
rekomenduotina. Ši padėtis yra rekomenduotina.
Ventiliacija

63
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

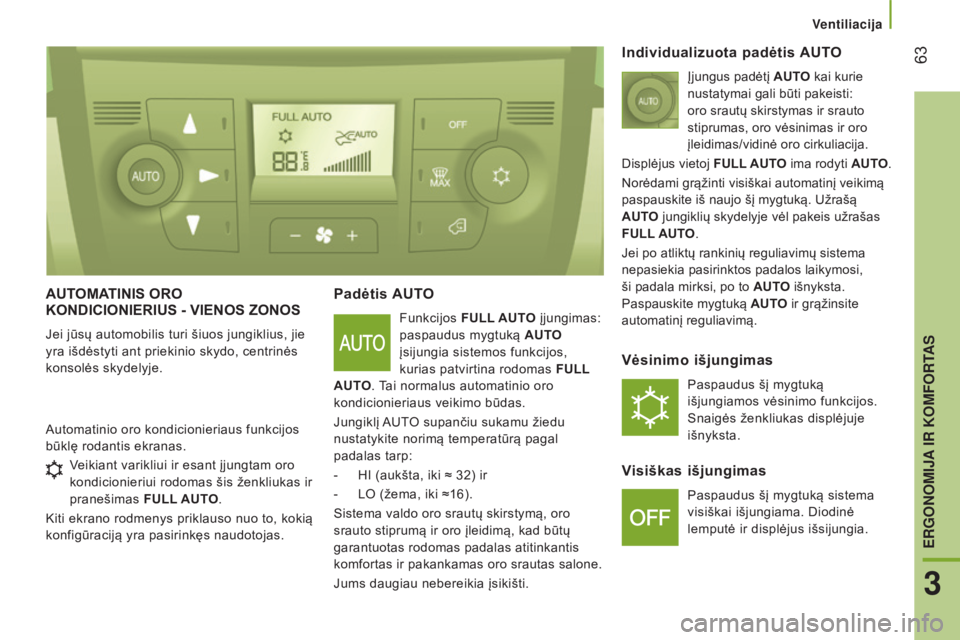

AUTOMATINIS ORO KONDICIONIERIUS - VIENOS z ONOS
Jei jūsų automobilis turi šiuos jungiklius, jie
yra išdėstyti ant priekinio skydo, centrinės
konsolės skydelyje.
Padėtis AUTO
Funkcijos FULL AUTO įjungimas:
paspaudus mygtuką AUTO
įsijungia sistemos funkcijos,
kurias patvirtina rodomas FULL
AUTO. Tai normalus automatinio oro
kondicionieriaus veikimo būdas.
Jungiklį AUTO supančiu sukamu žiedu
nustatykite norimą temperatūrą pagal
padalas tarp:
-

HI (aukšta, iki ≈ 32) ir
-


LO (žema, iki ≈16).
Sistema valdo oro srautų skirstymą, oro


srauto stiprumą ir oro įleidimą, kad būtų
garantuotas rodomas padalas atitinkantis
komfortas ir pakankamas oro srautas salone.
Jums daugiau nebereikia įsikišti.
Automatinio oro kondicionieriaus funkcijos
būklę rodantis ekranas.
Individualizuota padėtis AUTO
Įjungus padėtį AUTO kai kurie
nustatymai gali būti pakeisti:
oro srautų skirstymas ir srauto
stiprumas, oro vėsinimas ir oro
įleidimas/vidinė oro cirkuliacija.
Displėjus vietoj FULL AUTO ima rodyti AUTO.
Norėdami grąžinti visiškai automatinį veikimą
paspauskite iš naujo šį mygtuką. Užrašą
AUTO jungiklių skydelyje vėl pakeis užrašas
FULL AUTO.
Jei po atliktų rankinių reguliavimų sistema
nepasiekia pasirinktos padalos laikymosi,
ši padala mirksi, po to AUTO išnyksta.
Paspauskite mygtuką AUTO ir grąžinsite
automatinį reguliavimą.
Vėsinimo išjungimas
Paspaudus šį mygtuką
išjungiamos vėsinimo funkcijos.
Snaigės ženkliukas displėjuje
išnyksta.
Visiškas išjungimas
Paspaudus šį mygtuką sistema
visiškai išjungiama. Diodinė
lemputė ir displėjus išsijungia.
Veikiant varikliui ir esant įjungtam oro
kondicionieriui rodomas šis ženkliukas ir
pranešimas FULL AUTO.
Kiti ekrano rodmenys priklauso nuo to, kokią
konfigūraciją yra pasirinkęs naudotojas.
Ventiliacija
3
ERGONOMIJA IR KOMFORTAS

64
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

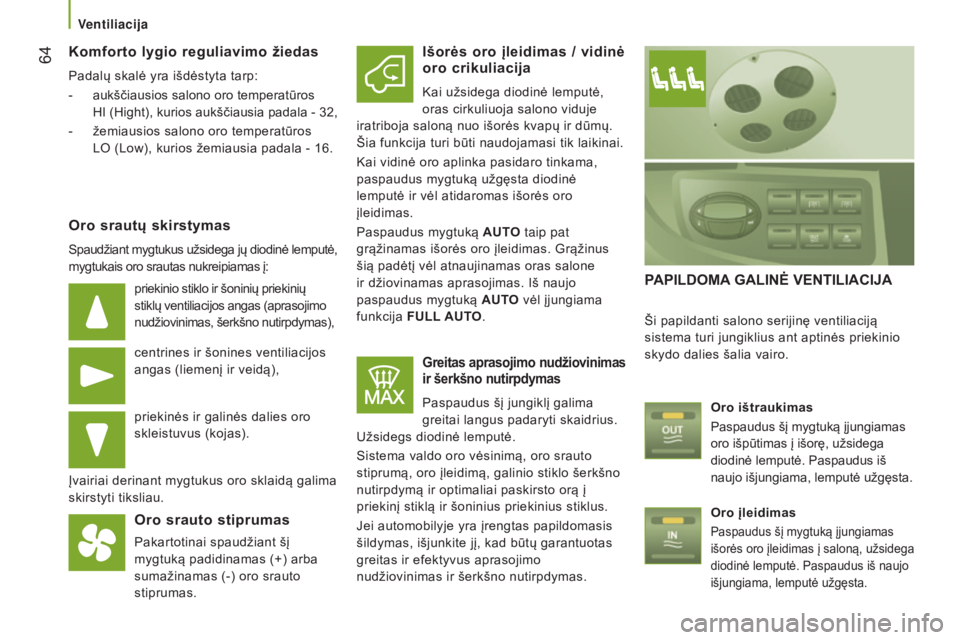

Komforto lygio reguliavimo žiedas
Padalų skalė yra išdėstyta tarp:
-
aukščiausios salono oro temperatūros

HI
(Hight), kurios aukščiausia padala - 32,
-

žemiausios salono oro temperatūros

LO (Low), kurios žemiausia padala - 16.
Oro srautų skirstymas
Spaudžiant mygtukus užsidega jų diodinė lemputė,
mygtukais oro srautas nukreipiamas į:
priekinio stiklo ir šoninių priekinių
stiklų ventiliacijos angas (aprasojimo
nudžiovinimas, šerkšno nutirpdymas),
centrines ir šonines ventiliacijos
angas (liemenį ir veidą),
priekinės ir galinės dalies oro
skleistuvus (kojas).
Įvairiai derinant mygtukus oro sklaidą galima
skirstyti tiksliau.
Oro srauto stiprumas
Pakartotinai spaudžiant šį
mygtuką padidinamas (+) arba
sumažinamas (-) oro srauto
stiprumas.
Išorės oro įleidimas / vidinė
oro crikuliacija
Kai užsidega diodinė lemputė,
oras cirkuliuoja salono viduje
iratriboja saloną nuo išorės kvapų ir dūmų.
Šia funkcija turi būti naudojamasi tik laikinai.
Kai vidinė oro aplinka pasidaro tinkama,
paspaudus mygtuką užgęsta diodinė
lemputė ir vėl atidaromas išorės oro
įleidimas.
Paspaudus mygtuką AUTO taip pat
grąžinamas išorės oro įleidimas. Grąžinus
šią padėtį vėl atnaujinamas oras salone
ir džiovinamas aprasojimas. Iš naujo
paspaudus mygtuką AUTO vėl įjungiama
funkcija FULL AUTO.
Greitas aprasojimo nudžiovinimas
ir šerkšno nutirpdymas
Paspaudus šį jungiklį galima
greitai langus padaryti skaidrius.
Užsidegs diodinė lemputė.
Sistema valdo oro vėsinimą, oro srauto
stiprumą, oro įleidimą, galinio stiklo šerkšno
nutirpdymą ir optimaliai paskirsto orą į
priekinį stiklą ir šoninius priekinius stiklus.
Jei automobilyje yra įrengtas papildomasis
šildymas, išjunkite jį, kad būtų garantuotas
greitas ir efektyvus aprasojimo
nudžiovinimas ir šerkšno nutirpdymas.
PAPILDOMA GALINĖ VENTILIACIJA
Ši papildanti salono serijinę ventiliaciją
sistema turi jungiklius ant aptinės priekinio
skydo dalies šalia vairo.
Oro ištraukimas
Paspaudus šį mygtuką įjungiamas
oro išpūtimas į išorę, užsidega
diodinė lemputė. Paspaudus iš
naujo išjungiama, lemputė užgęsta.
Oro įleidimas
Paspaudus šį mygtuką įjungiamas
išorės oro įleidimas į saloną, užsidega
diodinė lemputė. Paspaudus iš naujo
išjungiama, lemputė užgęsta.
Ventiliacija

65
jumper_lt_Chap03_Ergo-et-confort_ed01-2015

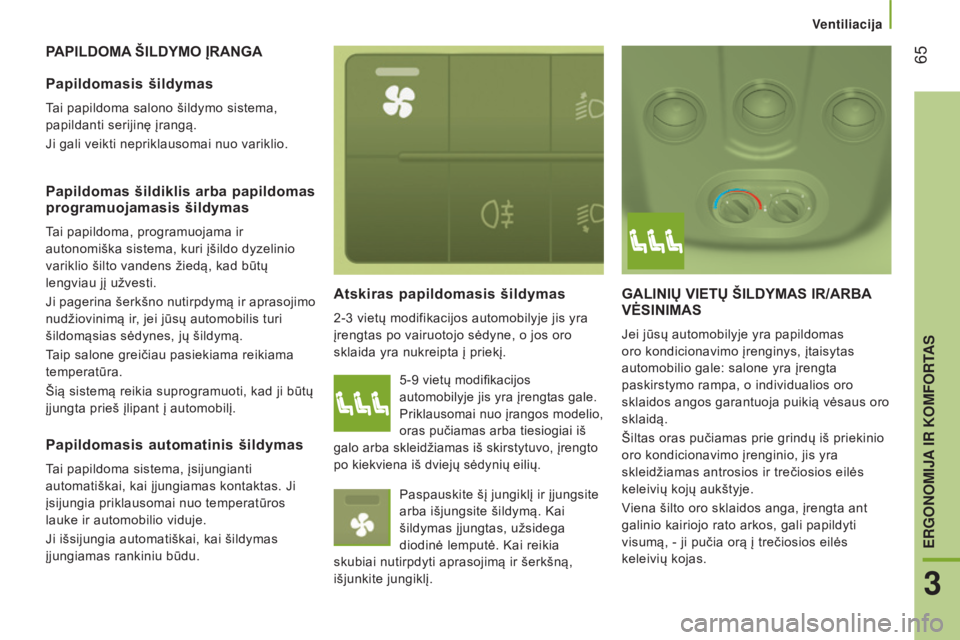

PAPILDOMA šILDYMO ĮRANGA
Atskiras

papildomasis šildymas
2-3 vietų modifikacijos automobilyje jis yra
įrengtas po vairuotojo sėdyne, o jos oro
sklaida yra nukreipta į priekį.
GALINIų VIETų šILDYMAS IR/ARBA VĖSINIMAS
Jei jūsų automobilyje yra papildomas
oro kondicionavimo įrenginys, įtaisytas
automobilio gale: salone yra įrengta
paskirstymo rampa, o individualios oro
sklaidos angos garantuoja puikią vėsaus oro
sklaidą.
Šiltas oras pučiamas prie grindų iš priekinio
oro kondicionavimo įrenginio, jis yra
skleidžiamas antrosios ir trečiosios eilės
keleivių kojų aukštyje.
Viena šilto oro sklaidos anga, įrengta ant
galinio kairiojo rato arkos, gali papildyti
visumą, - ji pučia orą į trečiosios eilės
keleivių kojas.
Papildomasis šildymas
Tai papildoma salono šildymo sistema,
papildanti serijinę įrangą.
Ji gali veikti nepriklausomai nuo variklio.
Papildomas šildiklis arba papildomas
programuojamasis šildymas
Tai papildoma, programuojama ir
autonomiška sistema, kuri įšildo dyzelinio
variklio šilto vandens žiedą, kad būtų
lengviau jį užvesti.
Ji pagerina šerkšno nutirpdymą ir aprasojimo
nudžiovinimą ir, jei jūsų automobilis turi
šildomąsias sėdynes, jų šildymą.
Taip salone greičiau pasiekiama reikiama
temperatūra.
Šią sistemą reikia suprogramuoti, kad ji būtų
įjungta prieš įlipant į automobilį.
5-9 vietų modifikacijos
automobilyje jis yra įrengtas gale.
Priklausomai nuo įrangos modelio,
oras pučiamas arba tiesiogiai iš
galo arba skleidžiamas iš skirstytuvo, įrengto
po kiekviena iš dviejų sėdynių eilių.
Paspauskite šį jungiklį ir įjungsite
arba išjungsite šildymą. Kai
šildymas įjungtas, užsidega
diodinė lemputė. Kai reikia
skubiai nutirpdyti aprasojimą ir šerkšną,
išjunkite jungiklį.
Papildomasis automatinis šildymas
Tai papildoma sistema, įsijungianti
automatiškai, kai įjungiamas kontaktas. Ji
įsijungia priklausomai nuo temperatūros
lauke ir automobilio viduje.
Ji išsijungia automatiškai, kai šildymas
įjungiamas rankiniu būdu.
V
3
ERGONOMIJAIR KOMFORT

66
jumper_lt_Chap03_Ergo-et-confort_ed01-2015
Įjungimas ir išjungimas
Šiuo jungikliu, įrengtu ant skydelio
kairiajame priekinio skydo gale, jūs
galite iš vairuotojo vietos įjungti ir
išjungti galinių vietų jungiklių veikimą.
Pirmą kartą paspaudus - įjungiama (užsidega
diodinė lemputė).
Antrą kartą paspaudus - išjungiama (lemputė
užgęsta). Norėdami išjungti oro pūtimą, nustatykite
jungiklį į padėtį 0.
Tačiau dėl saugumo, kad nesikauptų
kondensatas, bus automatiškai vėdinamos
galinės vietos, net jei jungiklis yra padėtyje "0".
Oro srauto stiprumas
š
iluminio komforto reguliavimas
- ant mėlynos spalvos

įjungiamas vėsinimas,
-

ant raudonos spalvos

įjungiamas salono oro
šildymas.
"Vienos zonos" centriniame skyde įrengtu
jungikliu OFF funkcija išjungiama. Rankenėlės padėtys:
Pučiamo oro srauto stiprumas
gali būti keičiamas nuo 1

iki
stipriausio 4.
Jei norite pasiekti reikiamo
komforto, reguliuokite šiuo jungikliu.
Ventiliacija

67
jumper_lt_Chap03_Ergo-et-confort_ed01-2015
Sistemos laikrodžio nustatymas
Prieš suprogramuodami atidėtą šildymo
įsijungimą nustatykite skydelyje esantį
laikrodį.Paspauskite mygtuką "set" ir
palaikykite paspaudę.
Ims šviesti ekranas ir užsidegs
valandų reguliavimo lemputė.
Nepraėjus dešimčiai sekundžių paspauskite
vieną iš reguliavimo mygtukų, kol pasirodys
tikslus laikas:
-

">" - valandos persukamos pirmyn,
arba
-
"<"
- valandos persukamos
atgal.
Valandų rodymas
P
APILDOMASIS


PROGRAMUOJAMAS

š
ILDYMAS
Jei jūsų automobilis turi autonominį
programuojamą šildymą, jis palaipsniui
pakaitina variklį iki reikiamos temperatūros,
kad būtų lengviau užvesti.
Sistemoje įrengtas laikrodis leidžia
suprogramuoti šildymo įsijungimo laiką. Taip
bus galima greičiau įšildyti saloną. Valandų rodymas.
Skaitmeninis programuoklis
Programuojamo papildomo šildymo sistemos
skydelis yra įrengtas šalia vairo, jungiklių
skydelio MODE apačioje.Šildymo ciklo kontrolinė lemputė
Reguliavimo kontrolinė lemputė ir
valandų skaičiuoklis
Pasirinktos programos numerio
rodymas
Ventiliacijos kontrolinė lemputė
Valandų reguliavimo mygtukai
Programos pasirinkimo mygtukas
Tiesioginio šildymo įjungimo
mygtukas
Laikant mygtuką nuspaudus skaičiai
pervedami greičiau.
Atleiskite mygtuką "set".
Kai ekranas užgęsta, valandos būna
įsimintos.
Paspauskite mygtuką "<" arba
">".
Užsidegs valandų rodymo
lemputė, valandos bus rodomos
maždaug dešimt sekundžių.
Ventiliacija
3
ERGONOMIJA IR KOMFORTAS

68
jumper_lt_Chap03_Ergo-et-confort_ed01-2015
Tiesioginis šildymo įjungimas
Prieš įjungdami šildymą patikrinkite:
-
kad temperatūros reguliavimo rankenėlė

būtų nustatyta į padėtį "šiltas oras"
(raudona),
-

kad oro srauto stiprumo reguliavimo

rankenėlė būtų nustatyta į padėtį "2". Dešimčiai sekundžių pasirodys
ženkliukas "--:--" arba anksčiau
įvestas laikas ir numeris (1,
2
arba 3), atitinkantis rodomą
išankstinio pasirinkimo laiką.
Pastaba: jei norite pasirinkti kitą iš anksto
įvestą laiką, nepraėjus dešimčiai sekundžių
keletą kartų paspauskite mygtuką "set".
Paspauskite šį mygtuką.
Ims šviesti ekranas, užsidegs
šildymo ciklo kontrolinė lemputė
ir taip liks visą šildymo veikimo
laiką.
Atidėtas šildymo įjungimas
Šildymo įsijungimas gali būti atidėtas nuo
vienos minutės iki dvidešimt keturių valandų.
Jūs galite įvesti į atminti tris skirtingus
šildymo įsijungimo laikus, bet galite nustatyti
tik vieną atidėtą šildymo įsijungimo laiką.
Pastaba: jei norite, kad šildymas įsijungtų
kasdien nustatytu laiku, jums pakanka
kiekvieną dieną pasirinkti įvestą į atmintį
laiką.
Paspauskite mygtuką "set",
ekranas ims šviesti. Nepraėjus dešimčiai sekundžių
spauskite reguliavimo mygtukus
"<" arba ">" pasirinkite norimą
šildymo įsijungimo laiką.
Įrašymą į atmintį patvirtina nustatytų
įsijungimo valandų išnykimas, rodomas
išankstinio pasirinkimo numeris (1, 2 arba 3)
ir ekranas šviečia.
Pagal išankstinį nustatymą į sistemos
atmintį yra įrašytos pasirinktos
valandos (1
= 6 val; 2 = 16 val.; 3 = 22 val).
Bet kokia korekcija anuliuoja ir pakeičia
prieš tai pasirinktas valandas.
Jei buvo atjungtas akumuliatorius,
grąžinamos į sistemą iš anksto įrašytos
valandos.
Suprogramuoto laiko anuliavimas
Norėdami ištrinti suprogramuotą
šildymo įsijungimo laiką trumpai
spustelėkite mygtuką "set".
Ekrano apšvietimas ir išankstinio
pasirinkimo numeris (1, 2
arba 3) užges.
Vieno iš įsimintų šildymo įsijungimo
laikų grąžinimas
Pakartotinai spauskite mygtuką
"set", kol pasirodys norimą
šildymo įsijungimo laiką
atitinkantis numeris (1, 2 arba 3).
Po dešimties sekundžių laiko rodmenys
išnyksta, o lieka rodomas atitinkamas
numeris (1, 2
arba 3) ir šviečiantis ekranas.
Ventiliacija
