CITROEN JUMPER 2016 Instrukcja obsługi (in Polish)

39
jumper_pl_Chap02_Pret-a-Partir_ed01-2015
pOMOC pRZY RU s ZANIU NA WZNIE
s IENIU
Ta funkcja (zwana także HHC - Hill Holder
Control), związana z
systemem dynamicznej
kontroli stabilności, ułatwia ruszanie na
wzniesieniu i
włącza się w następujących
warunkach:
-

samochód stoi, silnik pracuje, naciśnięty

pedał hamulca,
-

wzniesienie drogi powyżej 5%,
-


pod górę, skrzynia biegów w
położeniu
luz lub włączony bieg inny niż wsteczny,
-

z góry
, włączony bieg wsteczny.
Pomoc przy ruszaniu na wzniesieniu
zapewnia komfort i
przyjemność jazdy. Nie
jest to ani zatrzymywanie automatyczne
samochodu, ani automatyczny hamulec
postojowy.Działanie
Trzymać wciśnięty pedał hamulca i pedał
sprzęgła; po zwolnieniu pedału hamulca
kierowca ma około 2
sekundy, aby ruszyć,
bez konieczności używania hamulca
postojowego.
W fazie ruszania, funkcja wyłącza się
automatycznie zmniejszając stopniowo
ciśnienie hamulców. Podczas tej fazy
można zaobserwować hałas typowy dla
mechanicznego zwalniania hamulca,
sygnalizujący ruszenie.
Nieprawidłowe działanie
W przypadku nieprawidłowego
działania zapala się ta kontrolka,
włącza się sygnał dźwiękowy, a
na
wyświetlaczu pojawia się komunikat.
Zlecić sprawdzenie systemu przez ASO sieci
CITROËN lub warsztat specjalistyczny. Pomoc przy ruszaniu na wzniesieniu
wyłącza się w następujących przypadkach:
-

gdy pedał sprzęgła jest zwolniony
,
-

gdy hamulec postojowy jest włączony
,
-

po wyłączeniu silnika,
-


w przypadku zgaśnięcia silnika.
Uruchamianie i wyłączanie
2
GOTOWY DO DROGI

40
jumper_pl_Chap02_Pret-a-Partir_ed01-2015

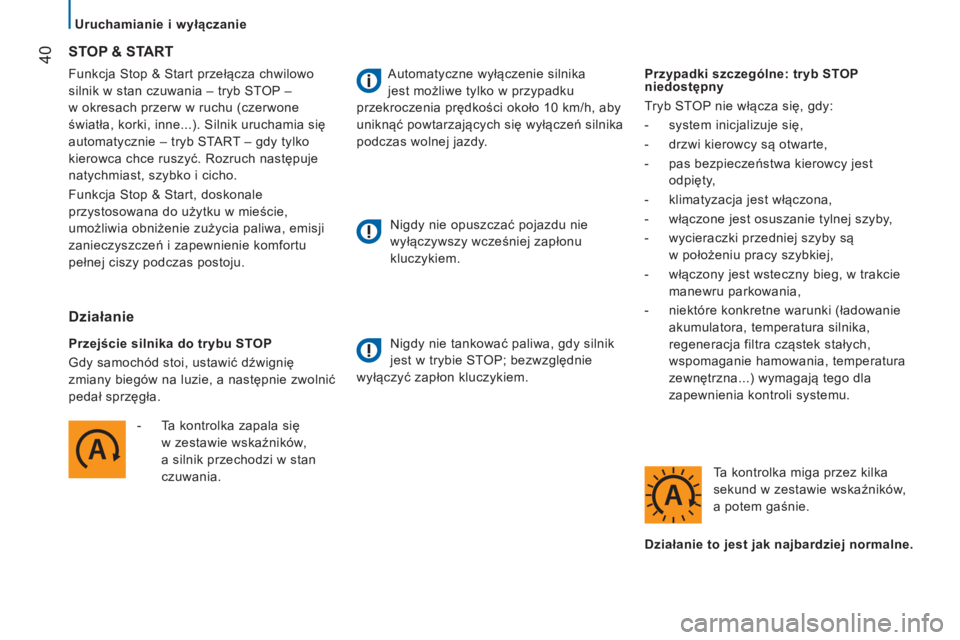

Funkcja Stop & Start przełącza chwilowo
silnik w stan czuwania – tryb STOP –
w
okresach przerw w ruchu (czerwone
światła, korki, inne...). Silnik uruchamia się
automatycznie – tryb START – gdy tylko
kierowca chce ruszyć. Rozruch następuje
natychmiast, szybko i
cicho.
Funkcja Stop & Start, doskonale
przystosowana do użytku w
mieście,
umożliwia obniżenie zużycia paliwa, emisji
zanieczyszczeń i
zapewnienie komfortu
pełnej ciszy podczas postoju.
stO p & s tAR t
Działanie
przejście silnika do trybu stO p
Gdy samochód stoi, ustawić dźwignię


zmiany biegów na luzie, a
następnie zwolnić
pedał sprzęgła.
-

T
a kontrolka zapala się
w
zestawie wskaźników,
a
silnik przechodzi w stan
czuwania. Automatyczne wyłączenie silnika
jest możliwe tylko w
przypadku
przekroczenia prędkości około 10 km/h, aby
uniknąć powtarzających się wyłączeń silnika
podczas wolnej jazdy.
Nigdy nie opuszczać pojazdu nie
wyłączywszy wcześniej zapłonu
kluczykiem.
Nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; bezwzględnie
wyłączyć zapłon kluczykiem.
p
rzypadki szczególne: tryb st
O
p

niedostępny
T
ryb STOP nie włącza się, gdy:
-
system inicjalizuje się,
-

drzwi kierowcy są otwarte,
-

pas bezpieczeństwa kierowcy jest

odpięty,
-
klimatyzacja jest włączona,
-

włączone jest osuszanie tylnej szyby
,
-
wycieraczki przedniej szyby są

w położeniu pracy szybkiej,
-
włączony jest wsteczny bieg, w
trakcie
manewru parkowania,
-
niektóre konkretne warunki (ładowanie

akumulatora, temperatura silnika,
regeneracja filtra cząstek stałych,
wspomaganie hamowania, temperatura
zewnętrzna...) wymagają tego dla
zapewnienia kontroli systemu.
Ta kontrolka miga przez kilka
sekund w
zestawie wskaźników,
a
potem gaśnie.
Działanie to jest jak najbardziej normalne.
Uruchamianie i wyłączanie

41
jumper_pl_Chap02_Pret-a-Partir_ed01-2015

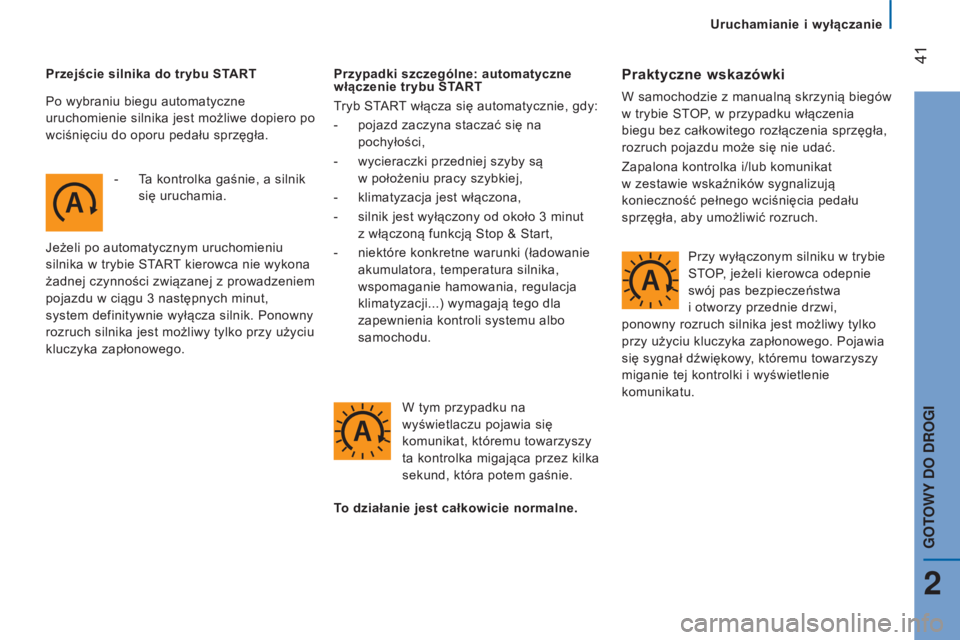

przejście silnika do trybu stARt
-


T
a kontrolka gaśnie, a silnik
się uruchamia.
Jeżeli po automatycznym uruchomieniu
silnika w
trybie START kierowca nie wykona
żadnej czynności związanej z
prowadzeniem
pojazdu w
ciągu 3 następnych minut,
system definitywnie wyłącza silnik. Ponowny
rozruch silnika jest możliwy tylko przy użyciu
kluczyka zapłonowego.p rzypadki szczególne: automatyczne
włączenie trybu stAR t
T

ryb START włącza się automatycznie, gdy:
-

pojazd zaczyna staczać się na

pochyłości,
-

wycieraczki przedniej szyby są

w
położeniu pracy szybkiej,
-

klimatyzacja jest włączona,
-


silnik jest wyłączony od około 3
minut
z
włączoną funkcją Stop & Start,
-

niektóre konkretne warunki (ładowanie

akumulatora, temperatura silnika,
wspomaganie hamowania, regulacja
klimatyzacji...) wymagają tego dla
zapewnienia kontroli systemu albo
samochodu.
W tym przypadku na
wyświetlaczu pojawia się
komunikat, któremu towarzyszy
ta kontrolka migająca przez kilka
sekund, która potem gaśnie.praktyczne wskazówki
W samochodzie z manualną skrzynią biegów
w trybie STOP, w przypadku włączenia
biegu bez całkowitego rozłączenia sprzęgła,
rozruch pojazdu może się nie udać.
Zapalona kontrolka i/lub komunikat
w
zestawie wskaźników sygnalizują
konieczność pełnego wciśnięcia pedału
sprzęgła, aby umożliwić rozruch.
to działanie jest całkowicie normalne.
Po wybraniu biegu automatyczne


uruchomienie silnika jest możliwe dopiero po
wciśnięciu do oporu pedału sprzęgła.
Przy wyłączonym silniku w
trybie
STOP, jeżeli kierowca odepnie
swój pas bezpieczeństwa
i
otworzy przednie drzwi,
ponowny rozruch silnika jest możliwy tylko
przy użyciu kluczyka zapłonowego. Pojawia
się sygnał dźwiękowy, któremu towarzyszy
miganie tej kontrolki i
wyświetlenie
komunikatu.
Uruchamianie i wyłączanie
2
GOTOWY DO DROGI

42
jumper_pl_Chap02_Pret-a-Partir_ed01-2015

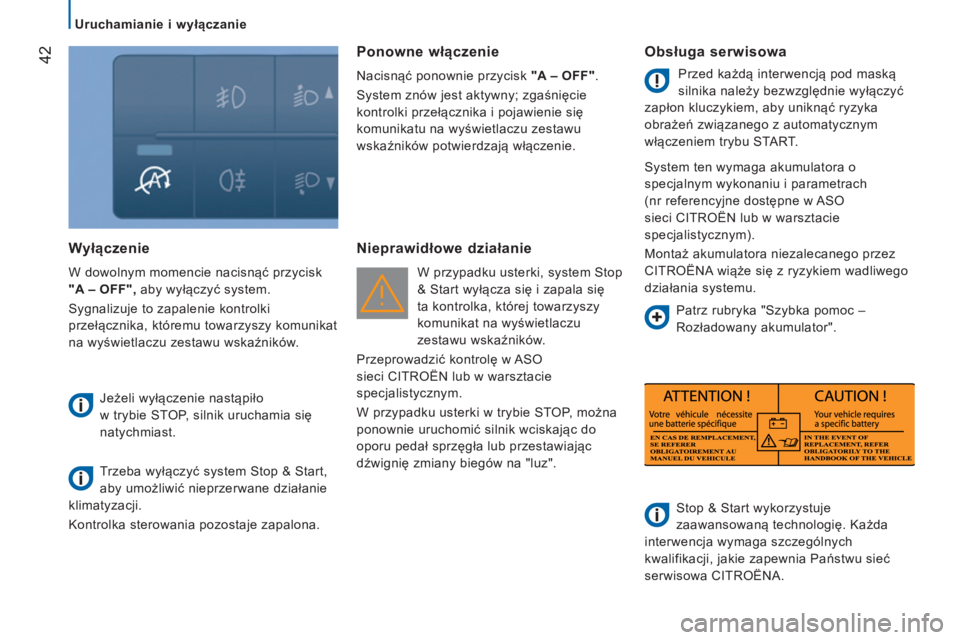

Wyłączenie
W dowolnym momencie nacisnąć przycisk
"A – OFF", aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki
przełącznika, któremu towarzyszy komunikat
na wyświetlaczu zestawu wskaźników.Jeżeli wyłączenie nastąpiło
w
trybie STOP, silnik uruchamia się
natychmiast.
Trzeba wyłączyć system Stop & Start,
aby umożliwić nieprzerwane działanie
klimatyzacji.
Kontrolka sterowania pozostaje zapalona.
ponowne włączenie
Nacisnąć ponownie przycisk "A – OFF".
System znów jest aktywny; zgaśnięcie
kontrolki przełącznika i
pojawienie się
komunikatu na wyświetlaczu zestawu
wskaźników potwierdzają włączenie.
Nieprawidłowe działanie
W przypadku usterki, system Stop
& Start wyłącza się i zapala się
ta kontrolka, której towarzyszy
komunikat na wyświetlaczu
zestawu wskaźników.
Przeprowadzić kontrolę w

ASO

sieci CITROËN lub w
warsztacie
specjalistycznym.
W przypadku usterki w
trybie STOP, można
ponownie uruchomić silnik wciskając do
oporu pedał sprzęgła lub przestawiając
dźwignię zmiany biegów na "luz".
Obsługa serwisowa
Przed każdą interwencją pod maską
silnika należy bezwzględnie wyłączyć
zapłon kluczykiem, aby uniknąć ryzyka
obrażeń związanego z
automatycznym
włączeniem trybu START.
System ten wymaga akumulatora o
specjalnym wykonaniu i
parametrach
(nr referencyjne dostępne w

ASO

sieci CITROËN lub w
warsztacie
specjalistycznym).
Montaż akumulatora niezalecanego przez
CITROËNA wiąże się z
ryzykiem wadliwego
działania systemu.
Stop & Start wykorzystuje
zaawansowaną technologię. Każda
interwencja wymaga szczególnych
kwalifikacji, jakie zapewnia Państwu sieć
serwisowa CITROËNA. Patrz rubryka "Szybka pomoc –
Rozładowany akumulator".
Uruchamianie i wyłączanie

43
jumper_pl_Chap02_Pret-a-Partir_ed01-2015

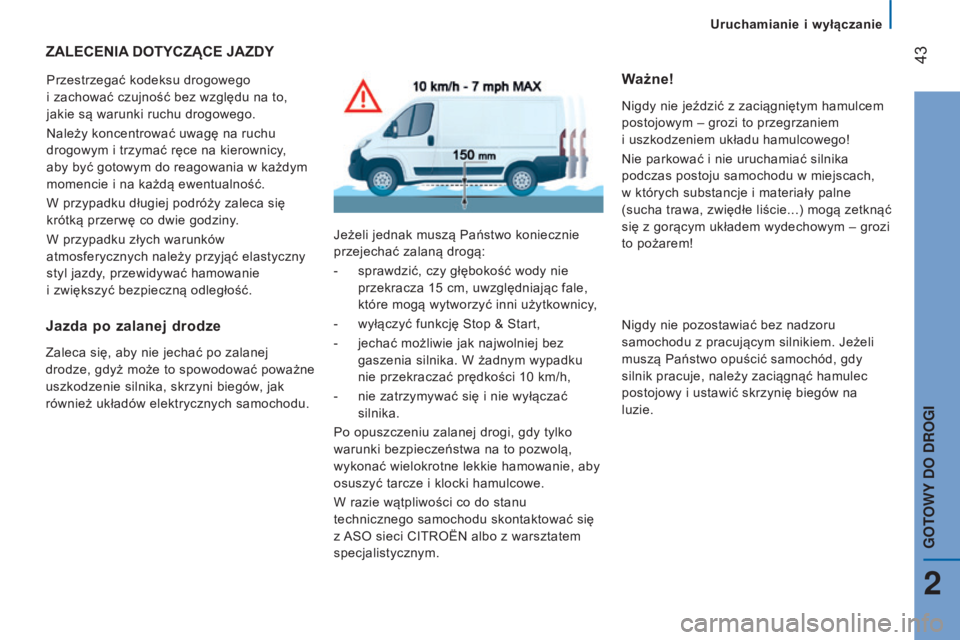

ZALECENIA DO t YCZ ą CE JAZDY
Przestrzegać kodeksu drogowego
i
zachować czujność bez względu na to,
jakie są warunki ruchu drogowego.
Należy koncentrować uwagę na ruchu
drogowym i
trzymać ręce na kierownicy,
aby być gotowym do reagowania w
każdym
momencie i
na każdą ewentualność.
W przypadku długiej podróży zaleca się
krótką przerwę co dwie godziny.
W przypadku złych warunków
atmosferycznych należy przyjąć elastyczny
styl jazdy, przewidywać hamowanie
i
zwiększyć bezpieczną odległość.
Jazda po zalanej drodze
Zaleca się, aby nie jechać po zalanej
drodze, gdyż może to spowodować poważne
uszkodzenie silnika, skrzyni biegów, jak
również układów elektrycznych samochodu. Jeżeli jednak muszą Państwo koniecznie
przejechać zalaną drogą:
-

sprawdzić, czy głębokość wody nie

przekracza 15 cm, uwzględniając fale,
które mogą wytworzyć inni użytkownicy,
-
wyłączyć funkcję Stop & Start,
-
jechać możliwie jak najwolniej bez
gaszenia silnika. W żadnym wypadku
nie przekraczać prędkości 10
km/h,
-

nie zatrzymywać się i
nie wyłączać
silnika.
Po opuszczeniu zalanej drogi, gdy tylko
warunki bezpieczeństwa na to pozwolą,
wykonać wielokrotne lekkie hamowanie, aby
osuszyć tarcze i
klocki hamulcowe.
W razie wątpliwości co do stanu
technicznego samochodu skontaktować się
z

ASO sieci CITROËN albo z
warsztatem
specjalistycznym.
Ważne!
Nigdy nie jeździć z zaciągniętym hamulcem
postojowym – grozi to przegrzaniem
i
uszkodzeniem układu hamulcowego!
Nie parkować i
nie uruchamiać silnika
podczas postoju samochodu w
miejscach,
w
których substancje i materiały palne
(sucha trawa, zwiędłe liście...) mogą zetknąć
się z
gorącym układem wydechowym – grozi
to pożarem!
Nigdy nie pozostawiać bez nadzoru
samochodu z
pracującym silnikiem. Jeżeli
muszą Państwo opuścić samochód, gdy
silnik pracuje, należy zaciągnąć hamulec
postojowy i
ustawić skrzynię biegów na
luzie.
Uruchamianie i wyłączanie
2
GOTOWY DO DROGI

44
jumper_pl_Chap03_Ergo-et-confort_ed01-2015

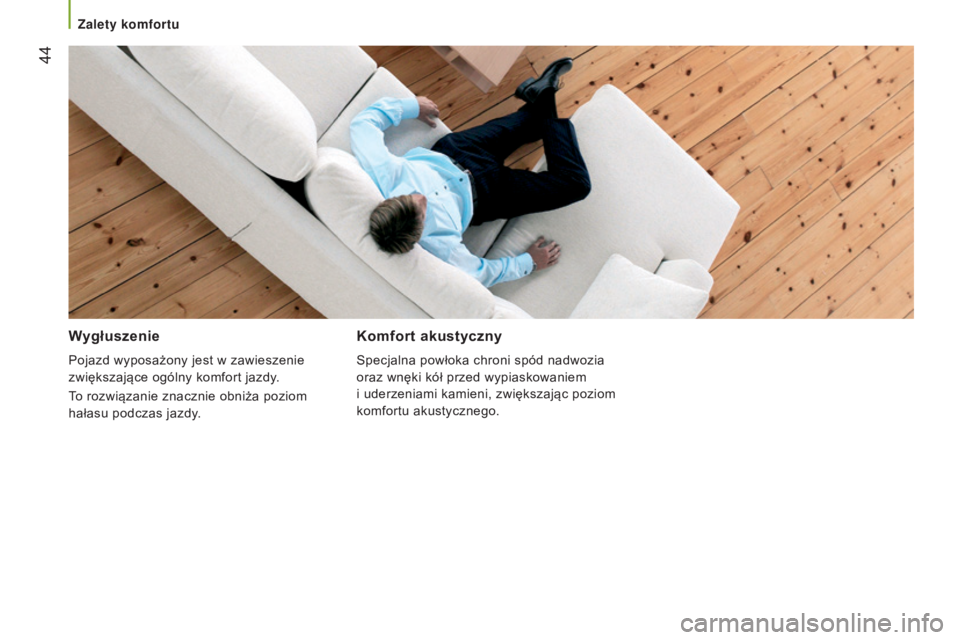

Wygłuszenie
Pojazd wyposażony jest w zawieszenie
zwiększające ogólny komfort jazdy .
To rozwiązanie znacznie obniża poziom
hałasu podczas jazdy.
Komfort akustyczny
Specjalna powłoka chroni spód nadwozia
oraz wnęki kół przed wypiaskowaniem
i
uderzeniami kamieni, zwiększając poziom
komfortu akustycznego.
Zalety komfortu

45
jumper_pl_Chap03_Ergo-et-confort_ed01-2015

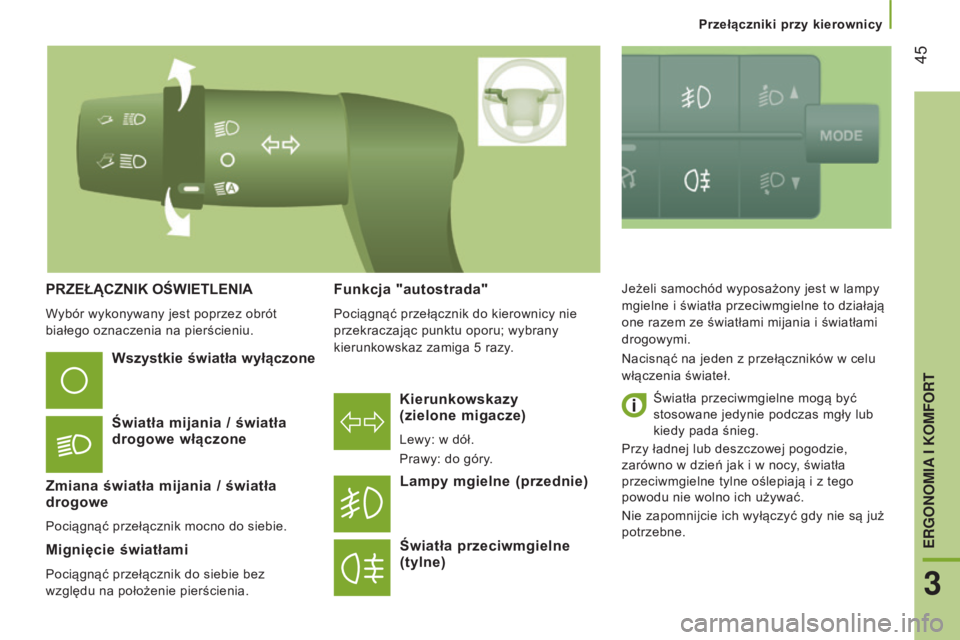

pRZEŁąCZNIK OŚWIEtLENIA
Wybór wykonywany jest poprzez obrót
białego oznaczenia na pierścieniu.
Kierunkowskazy
(zielone migacze)
Lewy: w dół.
Prawy: do góry .
Wszystkie światła wyłączone
Światła mijania / światła
drogowe włączone
Zmiana światła mijania / światła
drogowe
Pociągnąć przełącznik mocno do siebie.
Mignięcie światłami
Pociągnąć przełącznik do siebie bez
względu na położenie pierścienia.
Lampy mgielne (przednie)
Światła przeciwmgielne
(tylne)
Jeżeli samochód wyposażony jest w lampy
mgielne i światła przeciwmgielne to działają
one razem ze światłami mijania i
światłami
drogowymi.
Nacisnąć na jeden z
przełączników w celu
włączenia świateł.
Światła przeciwmgielne mogą być


stosowane jedynie podczas mgły lub
kiedy pada śnieg.
Przy ładnej lub deszczowej pogodzie,
zarówno w
dzień jak i w nocy, światła
przeciwmgielne tylne oślepiają i
z tego
powodu nie wolno ich używać.
Nie zapomnijcie ich wyłączyć gdy nie są już
potrzebne.Funkcja "autostrada"
Pociągnąć przełącznik do kierownicy nie
przekraczając punktu oporu; wybrany
kierunkowskaz zamiga 5
razy.
3
ERGONOMIA I KOMFORT
Przełączniki przy kierownicy

46
jumper_pl_Chap03_Ergo-et-confort_ed01-2015

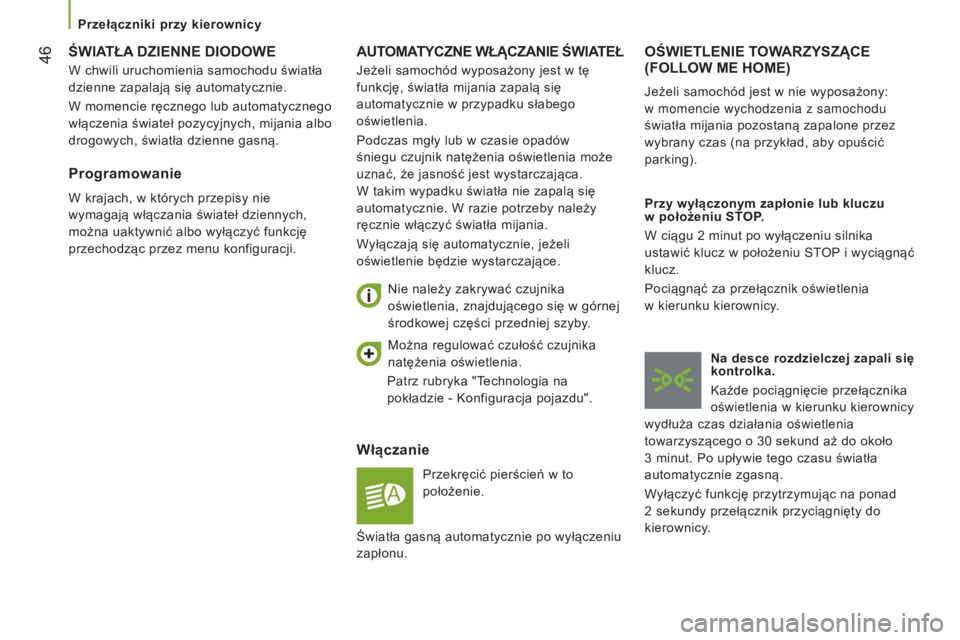

AUtOMAtYCZNE WŁ ą CZANIE ŚWIAt EŁ
Włączanie
Przekręcić pierścień w to
położenie.
Nie należy zakrywać czujnika

oświetlenia, znajdującego się w górnej
środkowej części przedniej szyby.
OŚWIEtLENIE tOW ARZY s Z ą CE
(FOLLOW ME HOME)
przy wyłączonym zapłonie lub kluczu
w położeniu stO p.
W ciągu 2
minut po wyłączeniu silnika
ustawić klucz w
położeniu STOP i wyciągnąć
klucz.
Pociągnąć za przełącznik oświetlenia
w
kierunku kierownicy. Na desce rozdzielczej zapali się
kontrolka.
Każde pociągnięcie przełącznika
oświetlenia w
kierunku kierownicy
wydłuża czas działania oświetlenia
towarzyszącego o 30
sekund aż do około
3
minut. Po upływie tego czasu światła
automatycznie zgasną.
Wyłączyć funkcję przytrzymując na ponad
2
sekundy przełącznik przyciągnięty do
kierownicy. Jeżeli samochód jest w nie wyposażony:
w momencie wychodzenia z samochodu
światła mijania pozostaną zapalone przez
wybrany czas (na przykład, aby opuścić
parking).
Można regulować czułość czujnika
natężenia oświetlenia.
Patrz rubryka "Technologia na
pokładzie - Konfiguracja pojazdu".
Jeżeli samochód wyposażony jest w

tę
funkcję, światła mijania zapalą się
automatycznie w

przypadku słabego
oświetlenia.
Podczas mgły lub w

czasie opadów
śniegu czujnik natężenia oświetlenia może
uznać, że jasność jest wystarczająca.
W

takim wypadku światła nie zapalą się
automatycznie. W

razie potrzeby należy
ręcznie włączyć światła mijania.
Wyłączają się automatycznie, jeżeli
oświetlenie będzie wystarczające.
ŚWIAt ŁA DZIENNE DIODOWE
W chwili uruchomienia samochodu światła
dzienne zapalają się automatycznie.
W momencie ręcznego lub automatycznego
włączenia świateł pozycyjnych, mijania albo
drogowych, światła dzienne gasną.
programowanie
W krajach, w których przepisy nie
wymagają włączania świateł dziennych,
można uaktywnić albo wyłączyć funkcję
przechodząc przez menu konfiguracji.
Światła gasną automatycznie po wyłączeniu
zapłonu.
Przełączniki przy kierownicy

47
jumper_pl_Chap03_Ergo-et-confort_ed01-2015

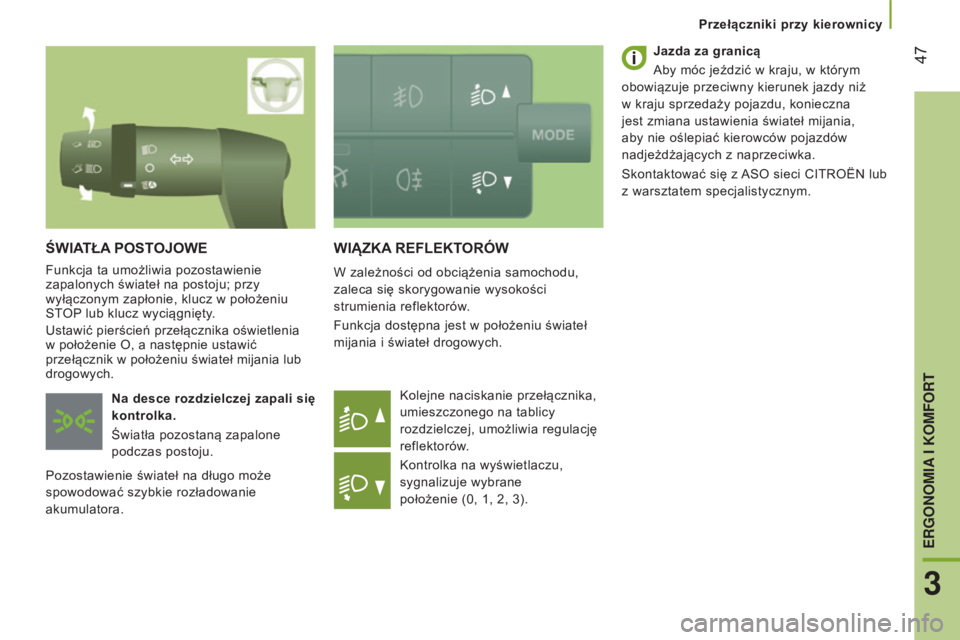

WIąZKA REFLEKtORÓW
W zależności od obciążenia samochodu,
zaleca się skorygowanie wysokości
strumienia reflektorów.
Funkcja dostępna jest w położeniu świateł
mijania i
świateł drogowych.Kolejne naciskanie przełącznika,
umieszczonego na tablicy
rozdzielczej, umożliwia regulację
reflektorów.
Kontrolka na wyświetlaczu,
sygnalizuje wybrane
położenie
(0, 1, 2, 3).
ŚWIAtŁA p O stOJOWE
Funkcja ta umożliwia pozostawienie
zapalonych świateł na postoju; przy
wyłączonym zapłonie, klucz w
położeniu
STOP lub klucz wyciągnięty.
Ustawić pierścień przełącznika oświetlenia
w
położenie O, a następnie ustawić
przełącznik w
położeniu świateł mijania lub
drogowych.
Na desce rozdzielczej zapali się
kontrolka.
Światła pozostaną zapalone
podczas postoju.
Pozostawienie świateł na długo może
spowodować szybkie rozładowanie
akumulatora. Jazda za granicą
Aby móc jeździć w
kraju, w którym
obowiązuje przeciwny kierunek jazdy niż
w kraju sprzedaży pojazdu, konieczna
jest zmiana ustawienia świateł mijania,
aby nie oślepiać kierowców pojazdów
nadjeżdżających z naprzeciwka.
Skontaktować się z
ASO sieci CITROËN lub

z warsztatem specjalistycznym.
3
ERGONOMIA I KOMFORT
Przełączniki przy kierownicy

48
jumper_pl_Chap03_Ergo-et-confort_ed01-2015

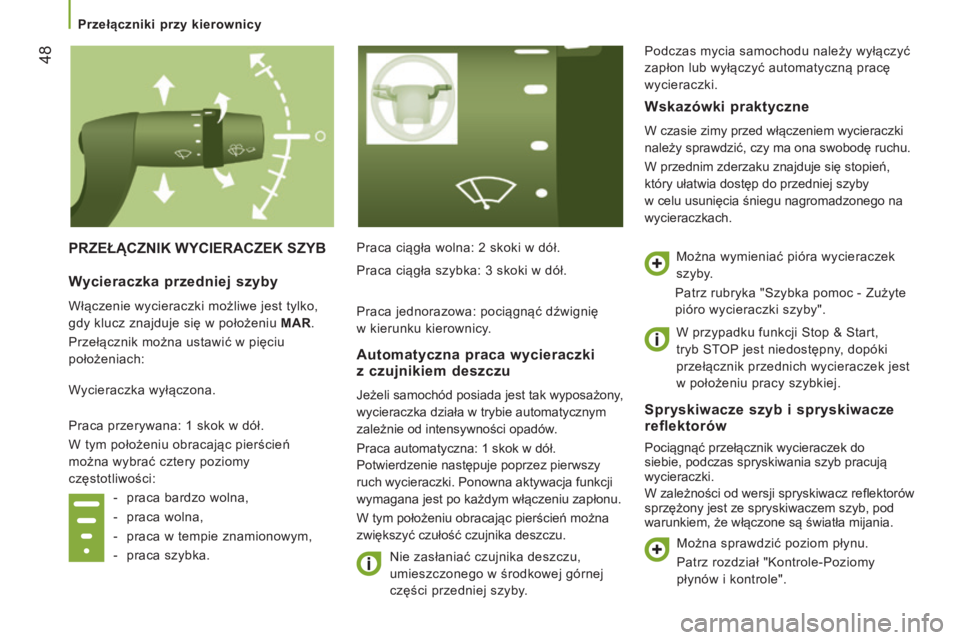

pRZEŁąCZNIK WYCIERACZEK sZYBPraca ciągła wolna: 2 skoki w dół.
Nie zasłaniać czujnika deszczu,
umieszczonego w
środkowej górnej
części przedniej szyby.
spryskiwacze szyb i spryskiwacze
reflektorów
Pociągnąć przełącznik wycieraczek do
siebie, podczas spryskiwania szyb pracują
wycieraczki.
W zależności od wersji spryskiwacz reflektorów
sprzężony jest ze spryskiwaczem szyb, pod
warunkiem, że włączone są światła mijania.
Wycieraczka przedniej szyby
Włączenie wycieraczki możliwe jest tylko,
gdy klucz znajduje się w
położeniu MAR.
Przełącznik można ustawić w
pięciu
położeniach:
Wycieraczka wyłączona.
Praca przerywana: 1
skok w dół.
W tym położeniu obracając pierścień
można wybrać cztery poziomy
częstotliwości:
-

praca bardzo wolna,
-


praca wolna,
-


praca w
tempie znamionowym,
-

praca szybka.
Automatyczna praca wycieraczki
z czujnikiem deszczu
Jeżeli samochód posiada jest tak wyposażony,
wycieraczka działa w
trybie automatycznym
zależnie od intensywności opadów.
Praca automatyczna: 1
skok w dół.
Potwierdzenie następuje poprzez pierwszy
ruch wycieraczki. Ponowna aktywacja funkcji
wymagana jest po każdym włączeniu zapłonu.
W tym położeniu obracając pierścień można
zwiększyć czułość czujnika deszczu.
Wskazówki praktyczne
W czasie zimy przed włączeniem wycieraczki
należy sprawdzić, czy ma ona swobodę ruchu.
W przednim zderzaku znajduje się stopień,
który ułatwia dostęp do przedniej szyby
w
celu usunięcia śniegu nagromadzonego na
wycieraczkach.
Można wymieniać pióra wycieraczek
szyby.
Patrz rubryka "Szybka pomoc - Zużyte
pióro wycieraczki szyby".
Można sprawdzić poziom płynu.
Patrz rozdział "Kontrole-Poziomy
płynów i
kontrole".
Praca ciągła szybka: 3

skoki w

dół.
Praca jednorazowa: pociągnąć dźwignię
w

kierunku kierownicy.
W przypadku funkcji Stop & Start,


tryb STOP jest niedostępny, dopóki
przełącznik przednich wycieraczek jest
w
położeniu pracy szybkiej.
Podczas mycia samochodu należy wyłączyć
zapłon lub wyłączyć automatyczną pracę
wycieraczki.
Przełączniki przy kierownicy
