Tehnilised näitajad

170

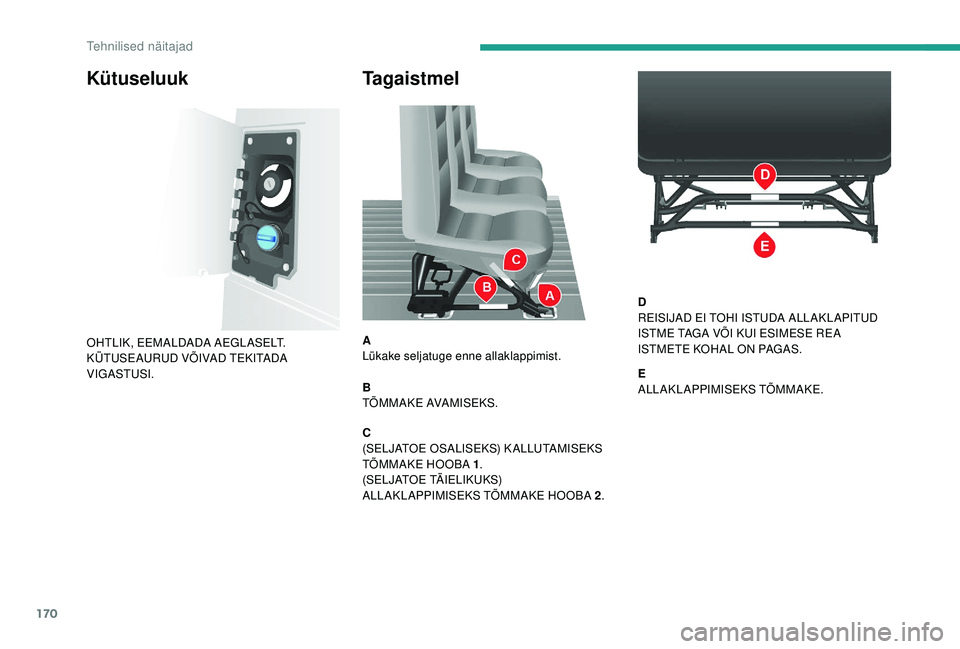

Tagaistmel
A
Lükake seljatuge enne allaklappimist.
B
TÕMMAKE AVAMISEKS.
C
(SELJATOE OSALISEKS) K ALLUTAMISEKS
TÕMMAKE HOOBA 1.
(SELJATOE TÄIELIKUKS)
ALLAKLAPPIMISEKS TÕMMAKE HOOBA 2 .D
REISIJAD EI TOHI ISTUDA ALLAKLAPITUD
ISTME TAGA VÕI KUI ESIMESE REA
ISTMETE KOHAL ON PAGAS.
E
ALLAKLAPPIMISEKS TÕMMAKE.
Kütuseluuk
OHTLIK, EEMALDADA AEGL ASELT.
KÜTUSEAURUD VÕIVAD TEKITADA
VIGASTUSI.
Tehnilised näitajad

171

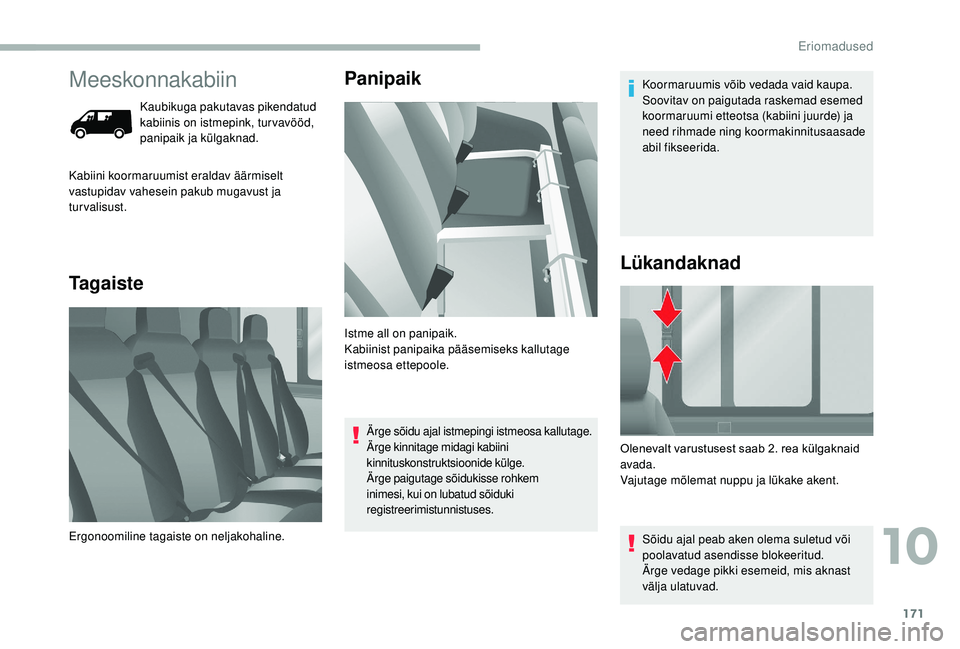

Meeskonnakabiin
Kaubikuga pakutavas pikendatud
kabiinis on istmepink, tur vavööd,
panipaik ja külgaknad.
TagaistePanipaik
Kabiini koormaruumist eraldav äärmiselt
vastupidav vahesein pakub mugavust ja
turvalisust.
Ergonoomiline tagaiste on neljakohaline. Istme all on panipaik.
Kabiinist panipaika pääsemiseks kallutage
istmeosa ettepoole.
Ärge sõidu ajal istmepingi istmeosa kallutage.
Ärge kinnitage midagi kabiini
kinnituskonstruktsioonide külge.
Ärge paigutage sõidukisse rohkem
inimesi, kui on lubatud sõiduki
registreerimistunnistuses.
Koormaruumis võib vedada vaid kaupa.
Soovitav on paigutada raskemad esemed
koormaruumi etteotsa (kabiini juurde) ja
need rihmade ning koormakinnitusaasade
abil fikseerida.
Olenevalt varustusest saab 2. rea külgaknaid
avada.
Vajutage mõlemat nuppu ja lükake akent. Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid, mis aknast
välja ulatuvad.
Lükandaknad
10
Eriomadused

172

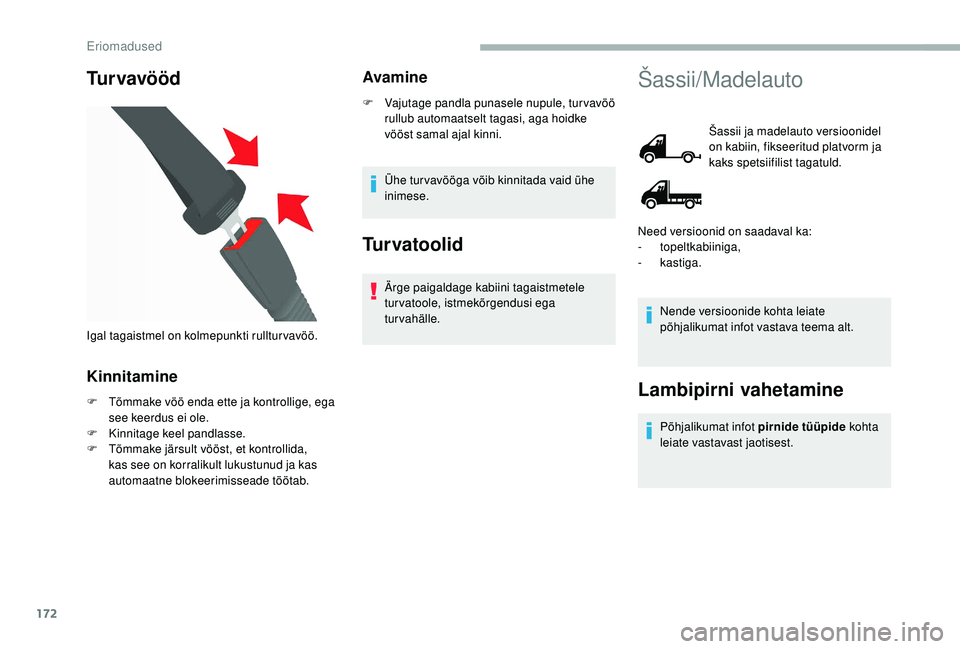

Tu r v a v ö ö d
Kinnitamine
F Tõmmake vöö enda ette ja kontrollige, ega see keerdus ei ole.
F

K
innitage keel pandlasse.
F

T
õmmake järsult vööst, et kontrollida,
kas see on korralikult lukustunud ja kas
automaatne blokeerimisseade töötab.
Avamine
F Vajutage pandla punasele nupule, turvavöö rullub automaatselt tagasi, aga hoidke
vööst samal ajal kinni.
Ühe tur vavööga võib kinnitada vaid ühe
inimese.
Turvatoolid
Ärge paigaldage kabiini tagaistmetele
tur vatoole, istmekõrgendusi ega
turvahälle.
Igal tagaistmel on kolmepunkti rullturvavöö.
Šassii/Madelauto
Šassii ja madelauto versioonidel
on kabiin, fikseeritud platvorm ja
kaks spetsiifilist tagatuld.
Nende versioonide kohta leiate
põhjalikumat infot vastava teema alt.
Lambipirni vahetamine
Põhjalikumat infot pirnide tüüpide kohta
leiate vastavast jaotisest.
Need versioonid on saadaval ka:
-


topeltkabiiniga,
-


kastiga.
Eriomadused

173

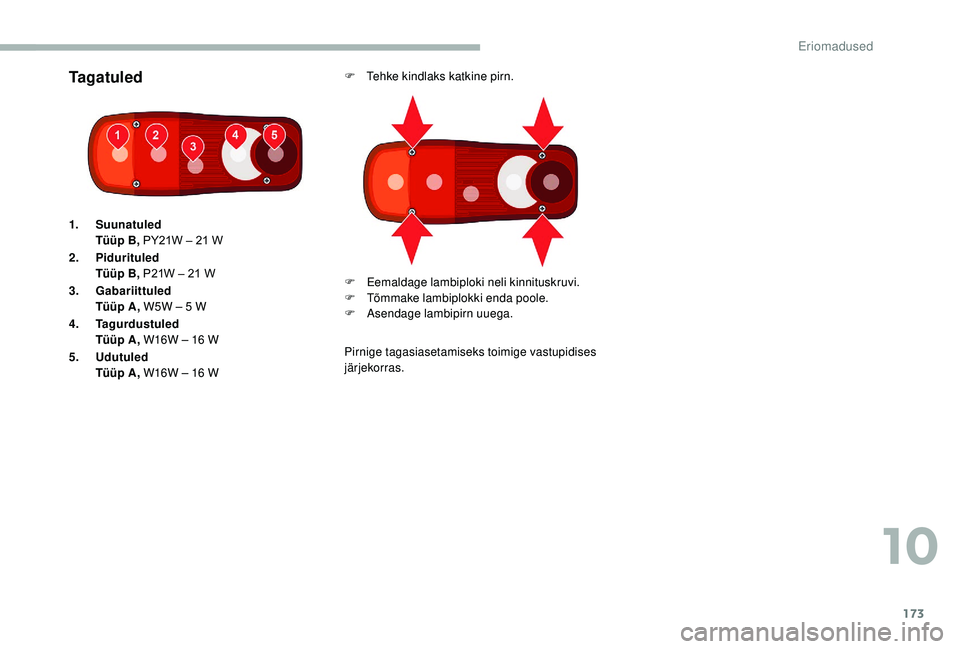

Ta g a t u l e dF Tehke kindlaks katkine pirn.
Pirnige tagasiasetamiseks toimige vastupidises
järjekorras.
1.
Suunatuled
Tüüp B, PY21W – 21

W
2. Pidurituled
Tüüp B, P21W – 21

W
3. Gabariittuled
Tüüp A , W5W – 5

W
4. Tagurdustuled
Tüüp A , W16W – 16

W
5. Udutuled
Tüüp A , W16W – 16

W F

E
emaldage lambiploki neli kinnituskruvi.
F

T
õmmake lambiplokki enda poole.
F

A
sendage lambipirn uuega.
10
Eriomadused

174
L1L2L2S L3L4
L Üldpikkus 49085358 57085943 6308
A Te l j e v a h e 300034503800 4035 4035
B Esimene ülend 948
C Tagumine ülend 9601325
D Laius (peeglitega/-ta) 2508/2050
- Pealisehitise laius 2207
- Pealisehitise suurim lubatud laius 2350
E Esirataste vahe 1810
- Tagarataste vahe 179 0
- Laiendatud tagarataste vahe 1980
F Kogukõrgus 2254
- Pealisehitise suurim lubatud kõrgus 3500

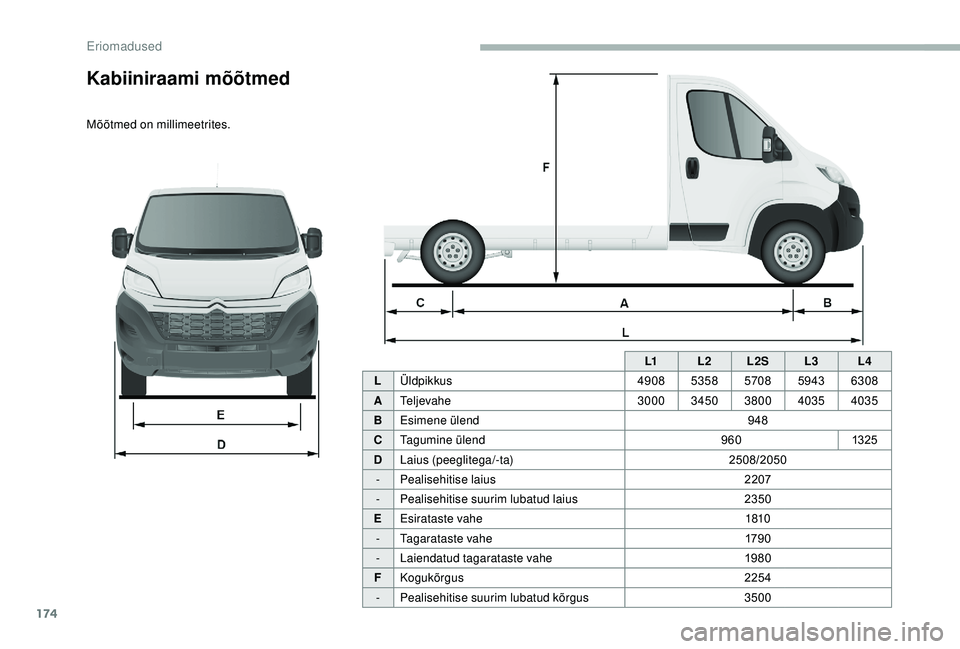

Kabiiniraami mõõtmed
Mõõtmed on millimeetrites.
Eriomadused

175

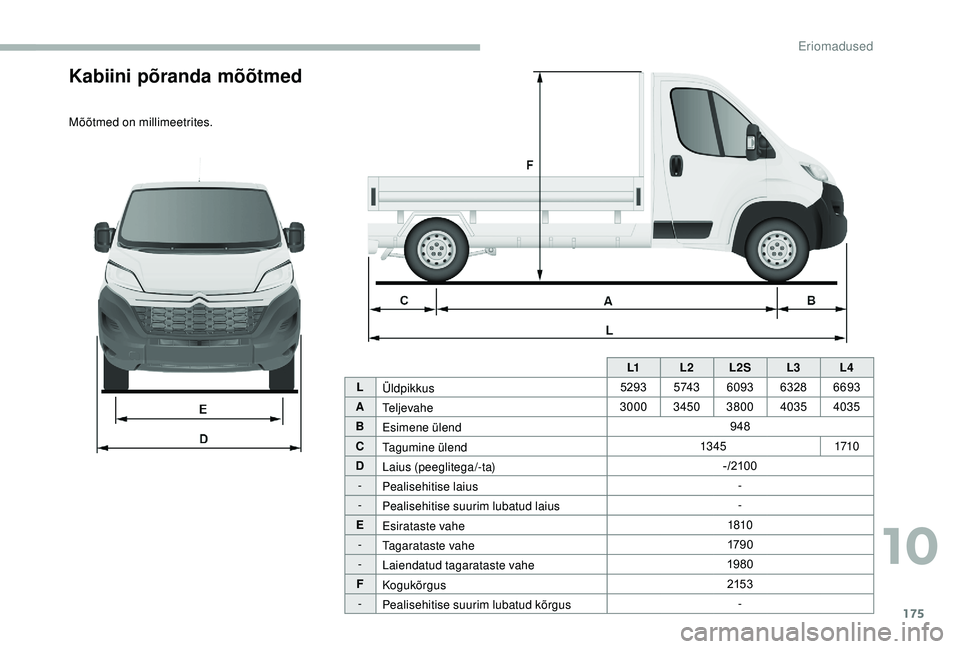

Kabiini põranda mõõtmed
Mõõtmed on millimeetrites.L1L2L2S L3L4
L Üldpikkus 5293
5 74 36093 63286693
A Te l j e v a h e 3000
34503800 4035 4035
B Esimene ülend 948
C Tagumine ülend 13 4 5
1710
D Laius (peeglitega/-ta) -/210 0
- Pealisehitise laius -
- Pealisehitise suurim lubatud laius -
E Esirataste vahe 1810
- Tagarataste vahe 179 0
- Laiendatud tagarataste vahe 1980
F Kogukõrgus 215 3
- Pealisehitise suurim lubatud kõrgus -
10
Eriomadused

176

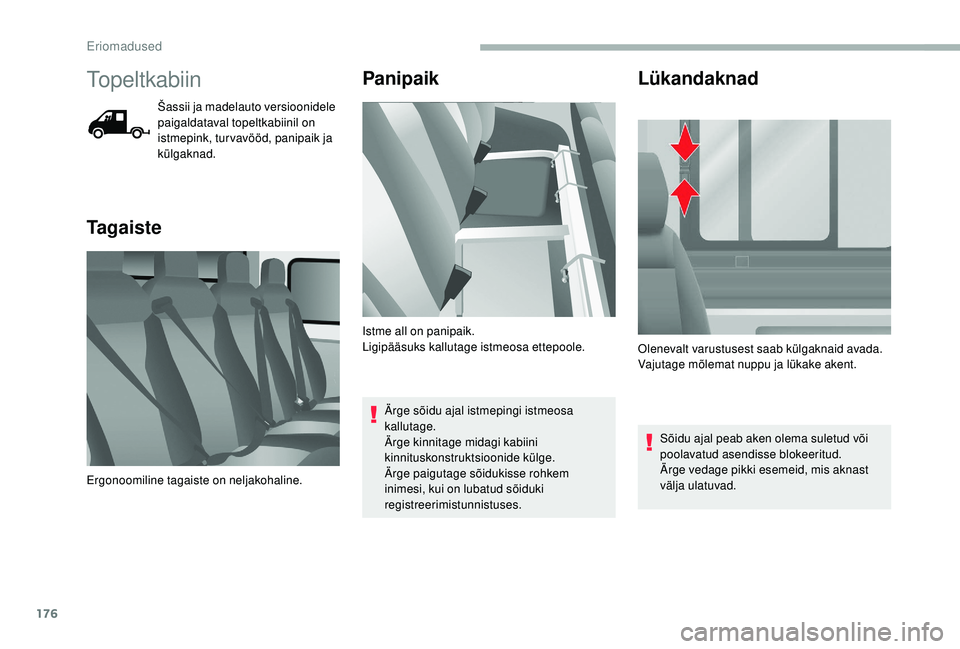

Topeltkabiin
Šassii ja madelauto versioonidele
paigaldataval topeltkabiinil on
istmepink, turvavööd, panipaik ja
külgaknad.
TagaistePanipaik
Ärge sõidu ajal istmepingi istmeosa
kallutage.
Ärge kinnitage midagi kabiini
kinnituskonstruktsioonide külge.
Ärge paigutage sõidukisse rohkem
inimesi, kui on lubatud sõiduki
registreerimistunnistuses.
Lükandaknad
Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid, mis aknast
välja ulatuvad.
Ergonoomiline tagaiste on neljakohaline. Olenevalt varustusest saab külgaknaid avada.
Vajutage mõlemat nuppu ja lükake akent.
Istme all on panipaik.
Ligipääsuks kallutage istmeosa ettepoole.
Eriomadused

177

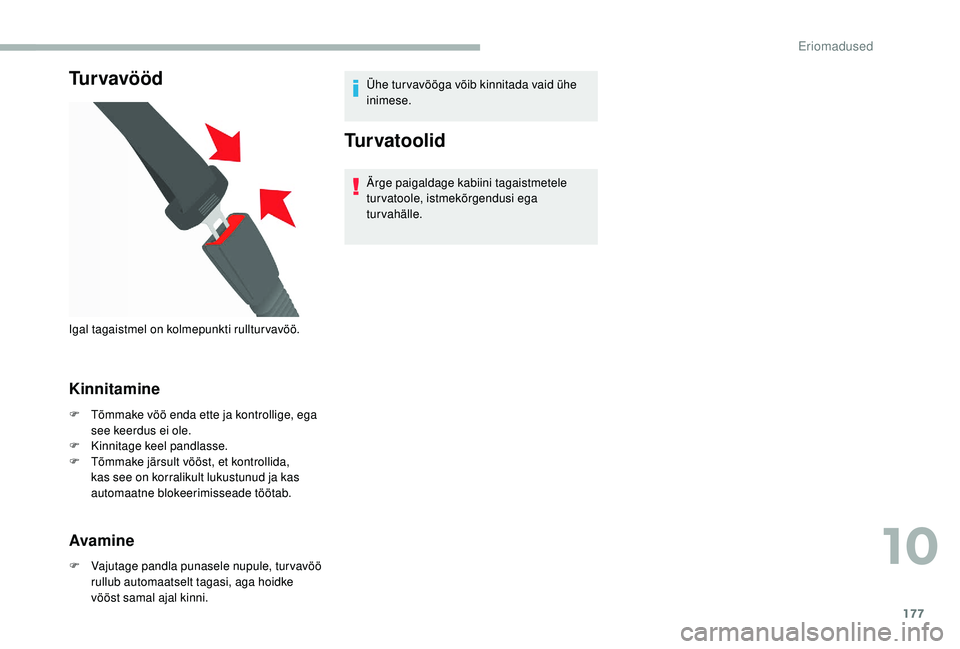

Tu r v a v ö ö d
Kinnitamine
F Tõmmake vöö enda ette ja kontrollige, ega see keerdus ei ole.
F

K
innitage keel pandlasse.
F

T
õmmake järsult vööst, et kontrollida,
kas see on korralikult lukustunud ja kas
automaatne blokeerimisseade töötab.
Avamine
F Vajutage pandla punasele nupule, turvavöö rullub automaatselt tagasi, aga hoidke
vööst samal ajal kinni. Ühe tur vavööga võib kinnitada vaid ühe
inimese.
Turvatoolid
Ärge paigaldage kabiini tagaistmetele
tur vatoole, istmekõrgendusi ega
turvahälle.
Igal tagaistmel on kolmepunkti rullturvavöö.
10
Eriomadused

178

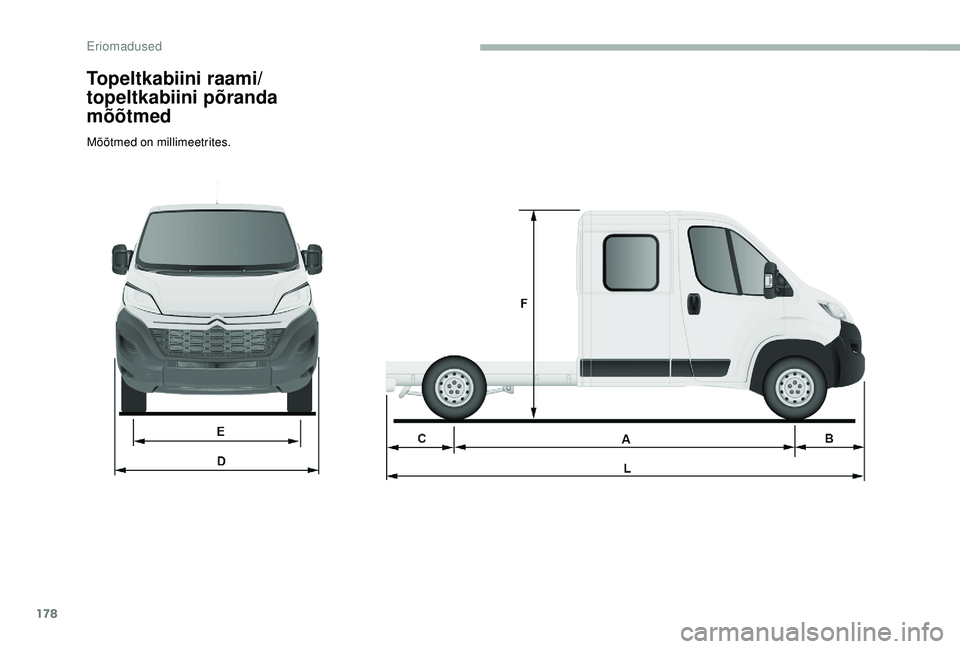

Topeltkabiini raami/
topeltkabiini põranda
mõõtmed
Mõõtmed on millimeetrites.
