CITROEN JUMPER 2019 Kezelési útmutató (in Hungarian)

39
Választható
rezgéscsillapítású ülés
ForgóülésKétszemélyes első
üléspad
Asztalka
F Ha gépjárműve ilyen típusú üléssel rendelkezik, a csillapítás mértéke a gomb
forgatásával igazítható a
gépjárművezető
súlyához.
F

H
a ülése rendelkezik ilyennel, nyomja
meg a
gombot az ülés 180°-kal történő
elfordításához. Két fejtámlával és két biztonsági övvel van
felszerelve.
A középső ülés háttámlája lehajtható asztalka
helyzetbe.
F

H
úzza meg a háttámla párnázatának felső
részén található hevedert.
Hátsó ülések
A háttámla dőlésszöge
F A háttámla dőlésszögének beállításához forgassa a szabályozókereket.
3
Ergonómia és kényelem

40

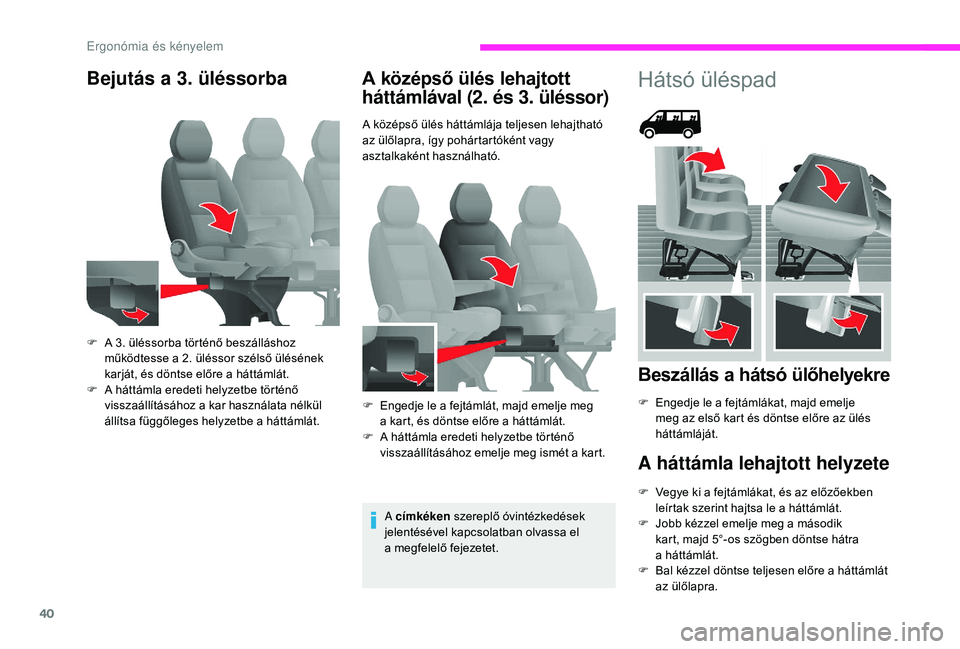

Bejutás a 3. üléssorba A középső ülés lehajtott
háttámlával (2. és 3. üléssor)
A középső ülés háttámlája teljesen lehajtható
az ülőlapra, így pohártartóként vagy
asztalkaként használható.
A címkéken szereplő óvintézkedések
jelentésével kapcsolatban olvassa el
a
megfelelő fejezetet.
F

A 3

. üléssorba történő beszálláshoz
működtesse a

2. üléssor szélső ülésének
karját, és döntse előre a

háttámlát.
F

A h

áttámla eredeti helyzetbe történő
visszaállításához a

kar használata nélkül
állítsa függőleges helyzetbe a

háttámlát. F

E
ngedje le a fejtámlát, majd emelje meg
a
kart, és döntse előre a háttámlát.
F

A h
áttámla eredeti helyzetbe történő
visszaállításához emelje meg ismét a
kart.
Hátsó üléspad
Beszállás a hátsó ülőhelyekre
F Engedje le a fejtámlákat, majd emelje
meg az első kart és döntse előre az ülés
háttámláját.
A háttámla lehajtott helyzete
F Vegye ki a fejtámlákat, és az előzőekben
leírtak szerint hajtsa le a háttámlát.
F

J
obb kézzel emelje meg a második
kart, majd 5°-os szögben döntse hátra
a
há

ttámlát.
F

B
al kézzel döntse teljesen előre a háttámlát
az ülőlapra.
Ergonómia és kényelem

41

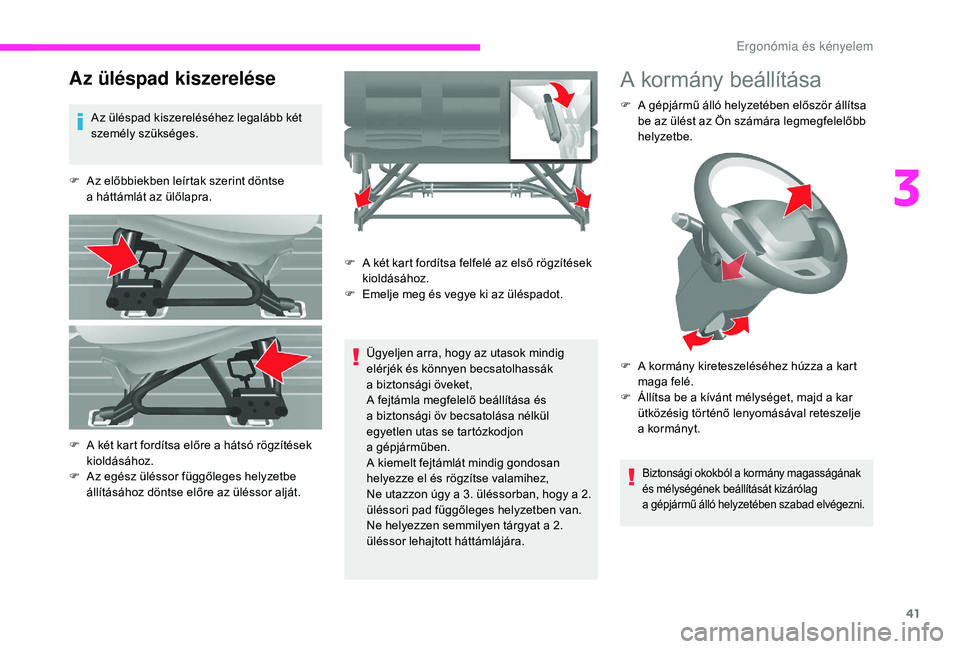

Az üléspad kiszerelése
Az üléspad kiszereléséhez legalább két
személy szükséges.
F

A
z előbbiekben leírtak szerint döntse
a
háttámlát az ülőlapra.
Ügyeljen arra, hogy az utasok mindig
elérjék és könnyen becsatolhassák
a
biztonsági öveket,
A fejtámla megfelelő beállítása és
a
biztonsági öv becsatolása nélkül
egyetlen utas se tartózkodjon
a
gépjárműben.
A kiemelt fejtámlát mindig gondosan
helyezze el és rögzítse valamihez,
Ne utazzon úgy a
3. üléssorban, hogy a 2.
üléssori pad függőleges helyzetben van.
Ne helyezzen semmilyen tárgyat a
2.
üléssor lehajtott háttámlájára.
A kormány beállítása
F A gépjármű álló helyzetében először állítsa be az ülést az Ön számára legmegfelelőbb
helyzetbe.
Biztonsági okokból a kormány magasságának
é s mélységének beállítását kizárólag
a
gépjármű álló helyzetében szabad elvégezni.
F A két kart fordítsa előre a hátsó rögzítések
kioldásához.
F

A
z egész üléssor függőleges helyzetbe
állításához döntse előre az üléssor alját. F

A k
ét kart fordítsa felfelé az első rögzítések
kioldásához.
F
E
melje meg és vegye ki az üléspadot.
F
A k
ormány kireteszeléséhez húzza a kart
maga felé.
F
Á
llítsa be a kívánt mélységet, majd a kar
ütközésig történő lenyomásával reteszelje
a kormányt.
3
Ergonómia és kényelem

42

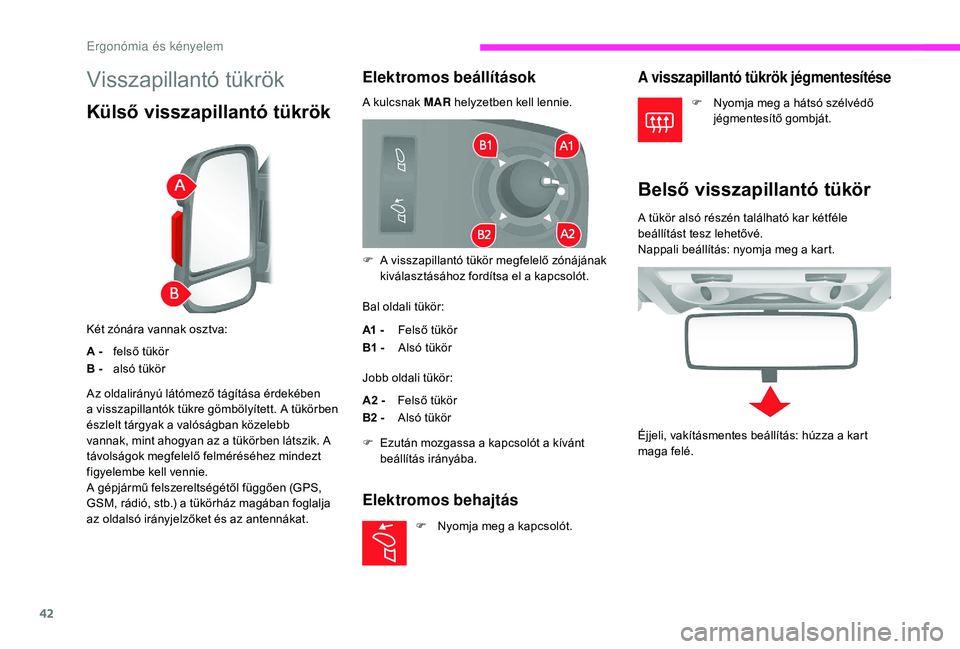

Visszapillantó tükrök
Külső visszapillantó tükrök
Két zónára vannak osztva:
A -felső tükör
B - alsó tükör
Elektromos beállítások
A kulcsnak MAR helyzetben kell lennie.
Bal oldali tükör:
A1 - Felső tükör
B1 - Alsó tükör
Jobb oldali tükör:
A2 - Felső tükör
B2 - Alsó tükör
F

E
zután mozgassa a kapcsolót a kívánt
beállítás irányába.
Az oldalirányú látómező tágítása érdekében
a

visszapillantók tükre gömbölyített. A tükörben
észlelt tárgyak a

valóságban közelebb
vannak, mint ahogyan az a

tükörben látszik. A
távolságok megfelelő felméréséhez mindezt
figyelembe kell vennie.
A gépjármű felszereltségétől függően (GPS,
GSM, rádió, stb.) a tükörház magában foglalja
az oldalsó irányjelzőket és az antennákat. F

A v
isszapillantó tükör megfelelő zónájának
kiválasztásához fordítsa el a
kapcsolót.
Elektromos behajtás
F Nyomja meg a kapcsolót.
A visszapillantó tükrök jégmentesítése
F Nyomja meg a hátsó szélvédő
jégmentesítő gombját.
Belső visszapillantó tükör
A tükör alsó részén található kar kétféle
beállítást tesz lehetővé.
Nappali beállítás: nyomja meg a
kart.
Éjjeli, vakításmentes beállítás: húzza a
kart
maga felé.
Ergonómia és kényelem

43

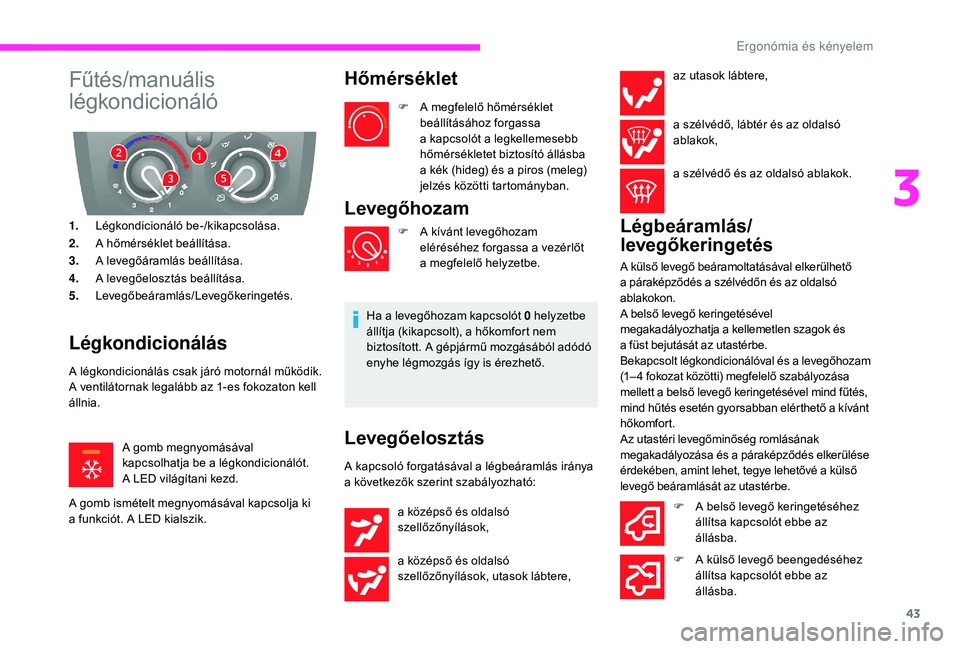

Fűtés/manuális
légkondicionáló
1.Légkondicionáló be-/kikapcsolása.
2. A hőmérséklet beállítása.
3. A levegőáramlás beállítása.
4. A levegőelosztás beállítása.
5. Levegőbeáramlás/Levegőkeringetés.
Légkondicionálás
A légkondicionálás csak járó motornál működik.
A ventilátornak legalább az 1-es fokozaton kell
állnia.
A gomb megnyomásával
kapcsolhatja be a
légkondicionálót.
A LED világítani kezd.
A gomb ismételt megnyomásával kapcsolja ki
a
funkciót. A LED kialszik.
Hőmérséklet
F A megfelelő hőmérséklet beállításához forgassa
a
kapcsolót a legkellemesebb
hőmérsékletet biztosító állásba
a
kék (hideg) és a piros (meleg)
jelzés közötti tartományban.
Levegőhozam
F A kívánt levegőhozam eléréséhez forgassa a vezérlőt
a
m

egfelelő helyzetbe.
Ha a

levegőhozam kapcsolót 0 helyzetbe
állítja (kikapcsolt), a hőkomfort nem
biztosított. A gépjármű mozgásából adódó
enyhe légmozgás így is érezhető.
Levegőelosztás
A kapcsoló forgatásával a légbeáramlás iránya
a következők szerint szabályozható: az utasok lábtere,
a szélvédő, lábtér és az oldalsó
ablakok,
a szélvédő és az oldalsó ablakok.
Légbeáramlás/
levegőkeringetés
A külső levegő beáramoltatásával elkerülhető
a
páraképződés a szélvédőn és az oldalsó
ablakokon.
A belső levegő keringetésével
megakadályozhatja a
kellemetlen szagok és
a
füst bejutását az utastérbe.
Bekapcsolt légkondicionálóval és a
levegőhozam
(1– 4
fokozat közötti) megfelelő szabályozása
mellett a
belső levegő keringetésével mind fűtés,
mind hűtés esetén gyorsabban elérthető a
kívánt
hőkomfor t.
Az utastéri levegőminőség romlásának
megakadályozása és a
páraképződés elkerülése
érdekében, amint lehet, tegye lehetővé a
külső
levegő beáramlását az utastérbe.
a középső és oldalsó
szellőzőnyílások,
a középső és oldalsó
szellőzőnyílások, utasok lábtere, F

A b
első levegő keringetéséhez
állítsa kapcsolót ebbe az
állásba.
F

A k
ülső levegő beengedéséhez
állítsa kapcsolót ebbe az
állásba.
3
Ergonómia és kényelem

44

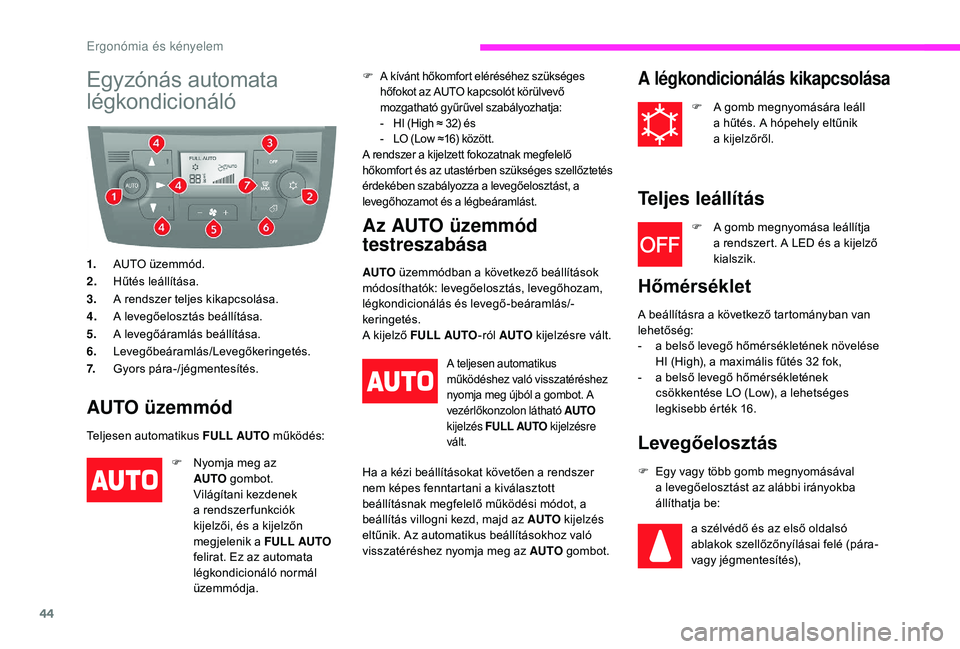

Egyzónás automata
légkondicionáló
1.AUTO üzemmód.
2. Hűtés leállítása.
3. A rendszer teljes kikapcsolása.
4. A levegőelosztás beállítása.
5. A levegőáramlás beállítása.
6. Levegőbeáramlás/Levegőkeringetés.
7. Gyors pára-/jégmentesítés.
AUTO üzemmód
Teljesen automatikus FULL AUTO működés:F
A kívánt hőkomfort eléréséhez szükséges
hőfokot az AUTO kapcsolót körülvevő
mozgatható gyűrűvel szabályozhatja:
-

H
I (High ≈ 32) és
-

L
O (Low ≈16) között.
A rendszer a
kijelzett fokozatnak megfelelő
hőkomfort és az utastérben szükséges szellőztetés
érdekében szabályozza a
levegőelosztást, a
levegőhozamot és a
légbeáramlást.
F Nyomja meg az AUTO gombot.
Világítani kezdenek
a
rendszer funkciók
kijelzői, és a
kijelzőn
megjelenik a
FULL AUTO
felirat. Ez az automata
légkondicionáló normál
üzemmódja.
Az AUTO üzemmód
testreszabása
AUTO üzemmódban a következő beállítások
módosíthatók: levegőelosztás, levegőhozam,
légkondicionálás és levegő-beáramlás/-
keringetés.
A kijelző FULL AUTO -ról AUTO kijelzésre vált.
A teljesen automatikus
működéshez való visszatéréshez
nyomja meg újból a
gombot. A
vezérlőkonzolon látható AUTO
kijelzés FULL AUTO kijelzésre
vált.
Ha a kézi beállításokat követően a rendszer
n em képes fenntartani a kiválasztott
beállításnak megfelelő működési módot, a
beállítás villogni kezd, majd az AUTO kijelzés
eltűnik. Az automatikus beállításokhoz való
visszatéréshez nyomja meg az AUTO gombot.
A légkondicionálás kikapcsolása
F A gomb megnyomására leáll
a hűtés. A hópehely eltűnik
a
kijelzőről.
Teljes leállítás
F A gomb megnyomása leállítja a rendszert. A LED és a kijelző
kialszik.
Hőmérséklet
A beállításra a következő tartományban van
l ehetőség:
-

a b
első levegő hőmérsékletének növelése
HI (High), a maximális fűtés 32
fok,
-

a b
első levegő hőmérsékletének
csökkentése LO (Low), a lehetséges
legkisebb érték 16.
Levegőelosztás
F Egy vagy több gomb megnyomásával a levegőelosztást az alábbi irányokba
állíthatja be:
a szélvédő és az első oldalsó
ablakok szellőzőnyílásai felé (pára-
vagy jégmentesítés),
Ergonómia és kényelem

45

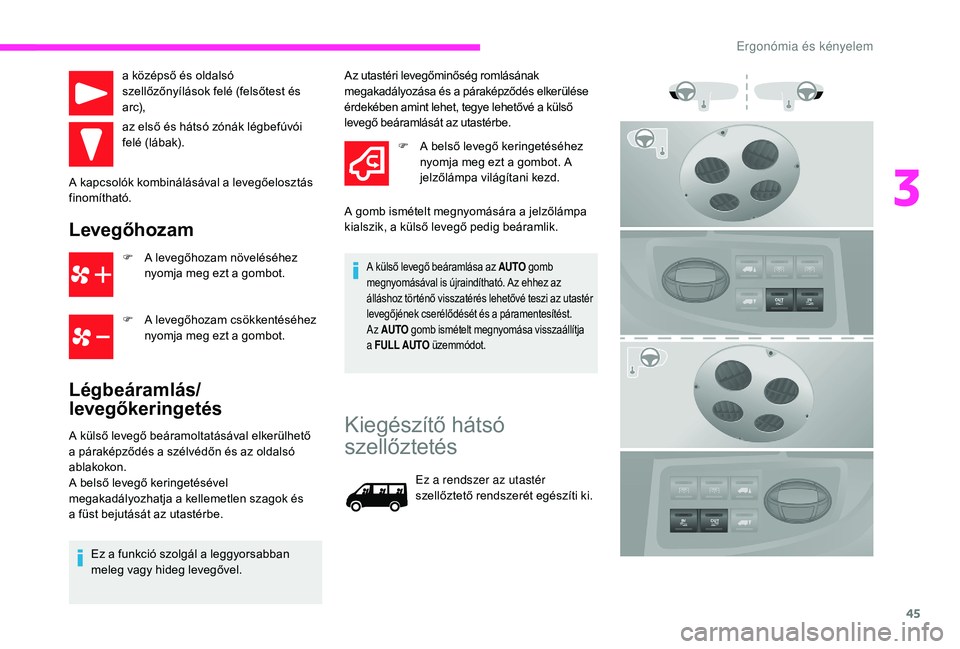

a középső és oldalsó
szellőzőnyílások felé (felsőtest és
arc),
az első és hátsó zónák légbefúvói
felé (lábak).
A kapcsolók kombinálásával a
levegőelosztás
finomítható.
Levegőhozam
F A levegőhozam növeléséhez nyomja meg ezt a gombot.
F

A l
evegőhozam csökkentéséhez
nyomja meg ezt a
gombot.
Légbeáramlás/
levegőkeringetés
Kiegészítő hátsó
szellőztetés
Ez a rendszer az utastér
s zellőztető rendszerét egészíti ki.
A külső levegő beáramoltatásával elkerülhető
a

páraképződés a

szélvédőn és az oldalsó
ablakokon.
A belső levegő keringetésével
megakadályozhatja a

kellemetlen szagok és
a

füst bejutását az utastérbe.
Ez a

funkció szolgál a

leggyorsabban
meleg vagy hideg levegővel. Az utastéri levegőminőség romlásának
megakadályozása és a
páraképződés elkerülése
érdekében amint lehet, tegye lehetővé a külső
levegő beáramlását az utastérbe.
F

A b
első levegő keringetéséhez
nyomja meg ezt a gombot. A
jelzőlámpa világítani kezd.
A külső levegő beáramlása az AUTO gomb
megnyomásával is újraindítható. Az ehhez az
álláshoz történő visszatérés lehetővé teszi az utastér
levegőjének cserélődését és a
páramentesítést.
Az AUTO gomb ismételt megnyomása visszaállítja
a

F
ULL AUTO üzemmódot.
A gomb ismételt megnyomására a jelzőlámpa
k ialszik, a külső levegő pedig beáramlik.
3
Ergon

46

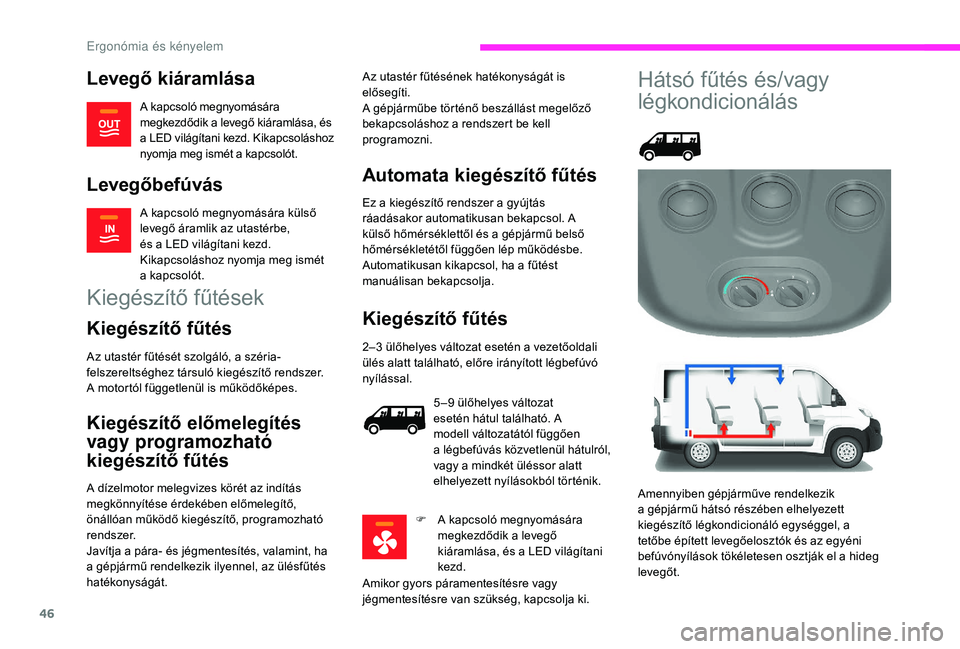

Levegő kiáramlása
A kapcsoló megnyomására
megkezdődik a levegő kiáramlása, és
a
LED világítani kezd. Kikapcsoláshoz
nyomja meg ismét a
kapcsolót.
Levegőbefúvás
A kapcsoló megnyomására külső
levegő áramlik az utastérbe,
és a LED világítani kezd.
Kikapcsoláshoz nyomja meg ismét
a
kapcsolót.
Kiegészítő fűtések
Kiegészítő fűtés
Az utastér fűtését szolgáló, a széria-
felszereltséghez társuló kiegészítő rendszer.
A motortól függetlenül is működőképes.
Kiegészítő előmelegítés
vagy programozható
kiegészítő fűtés
A dízelmotor melegvizes körét az indítás
megkönnyítése érdekében előmelegítő,
önállóan működő kiegészítő, programozható
rendszer.
Javítja a pára- és jégmentesítés, valamint, ha
a
gépjármű rendelkezik ilyennel, az ülésfűtés
hatékonyságát.
Automata kiegészítő fűtés
Ez a kiegészítő rendszer a gyújtás
r áadásakor automatikusan bekapcsol. A
külső hőmérséklettől és a
gépjármű belső
hőmérsékletétől függően lép működésbe.
Automatikusan kikapcsol, ha a
fűtést
manuálisan bekapcsolja. Az utastér fűtésének hatékonyságát is
elősegíti.
A gépjárműbe történő beszállást megelőző
bekapcsoláshoz a rendszert be kell
programozni.
Kiegészítő fűtés
2–3 ülőhelyes változat esetén a vezetőoldali
ü lés alatt található, előre irányított légbefúvó
nyílással.
5 – 9
ülőhelyes változat
esetén hátul található. A
modell változatától függően
a
légbefúvás közvetlenül hátulról,
vagy a
mindkét üléssor alatt
elhelyezett nyílásokból történik.
F

A k
apcsoló megnyomására
megkezdődik a
levegő
kiáramlása, és a
LED világítani
kezd.
Amikor gyors páramentesítésre vagy
jégmentesítésre van szükség, kapcsolja ki.
Hátsó fűtés és/vagy
légkondicionálás
Amennyiben gépjárműve rendelkezik
a gépjármű hátsó részében elhelyezett
kiegészítő légkondicionáló egységgel, a
tetőbe épített levegőelosztók és az egyéni
befúvónyílások tökéletesen osztják el a
hideg
levegőt.
Ergonómia és kényelem

47

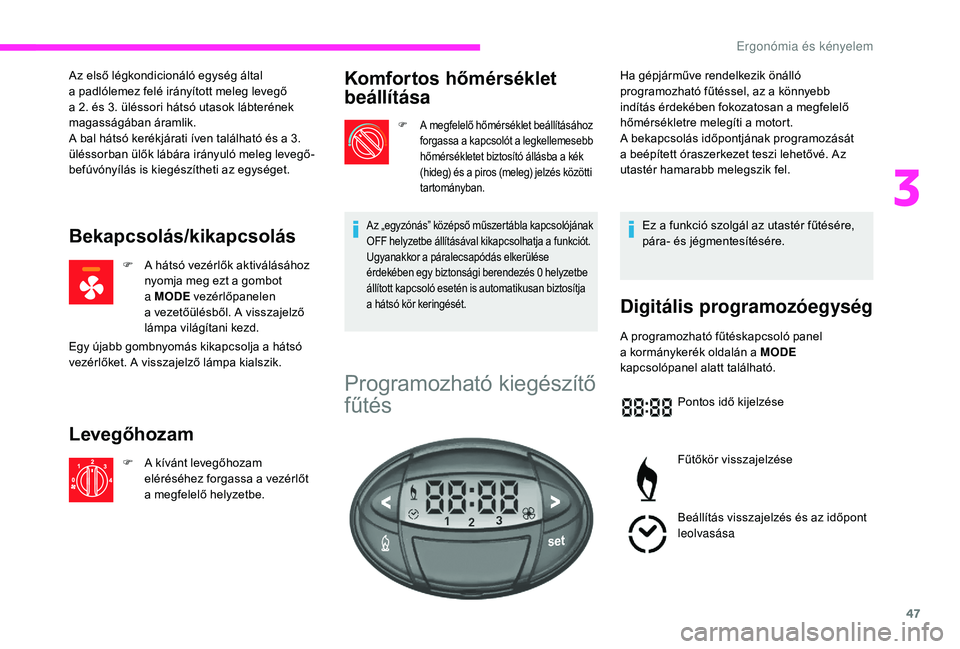

Az első légkondicionáló egység által
a padlólemez felé irányított meleg levegő
a
2. és 3. üléssori hátsó utasok lábterének
magasságában áramlik.
A bal hátsó kerékjárati íven található és a
3.
üléssorban ülők lábára irányuló meleg levegő-
befúvónyílás is kiegészítheti az egységet.
Bekapcsolás/kikapcsolás
F A hátsó vezérlők aktiválásához nyomja meg ezt a gombot
a
MODE vezérlőpanelen
a
vezetőülésből. A visszajelző
lámpa világítani kezd.
Levegőhozam
F A kívánt levegőhozam eléréséhez forgassa a vezérlőt
a
m

egfelelő helyzetbe.
Komfortos hőmérséklet
beállítása
F A megfelelő hőmérséklet beállításához forgassa a kapcsolót a legkellemesebb
hőmérsékletet biztosító állásba a
kék
(hideg) és a
piros (meleg) jelzés közötti
tartományban.
Az „egyzónás” középső műszertábla kapcsolójának
OFF helyzetbe állításával kikapcsolhatja a funkciót.
Ugyanakkor a
páralecsapódás elkerülése
érdekében egy biztonsági berendezés 0
helyzetbe
állított kapcsoló esetén is automatikusan biztosítja
a
hátsó kör keringését.
Egy újabb gombnyomás kikapcsolja a hátsó
v ezérlőket. A visszajelző lámpa kialszik.
Programozható kiegészítő
fűtés
Ez a funkció szolgál az utastér fűtésére,
p ára- és jégmentesítésére.
Digitális programozóegység
A programozható fűtéskapcsoló panel
a kormánykerék oldalán a MODE
kapcsolópanel alatt található.
Pontos idő kijelzése
Fűtőkör visszajelzése
Beállítás visszajelzés és az időpont
leolvasása
Ha gépjárműve rendelkezik önálló
programozható fűtéssel, az a
könnyebb
indítás érdekében fokozatosan a megfelelő
hőmérsékletre melegíti a motort.
A bekapcsolás időpontjának programozását
a beépített óraszerkezet teszi lehetővé. Az
utastér hamarabb melegszik fel.
3
Ergon

48

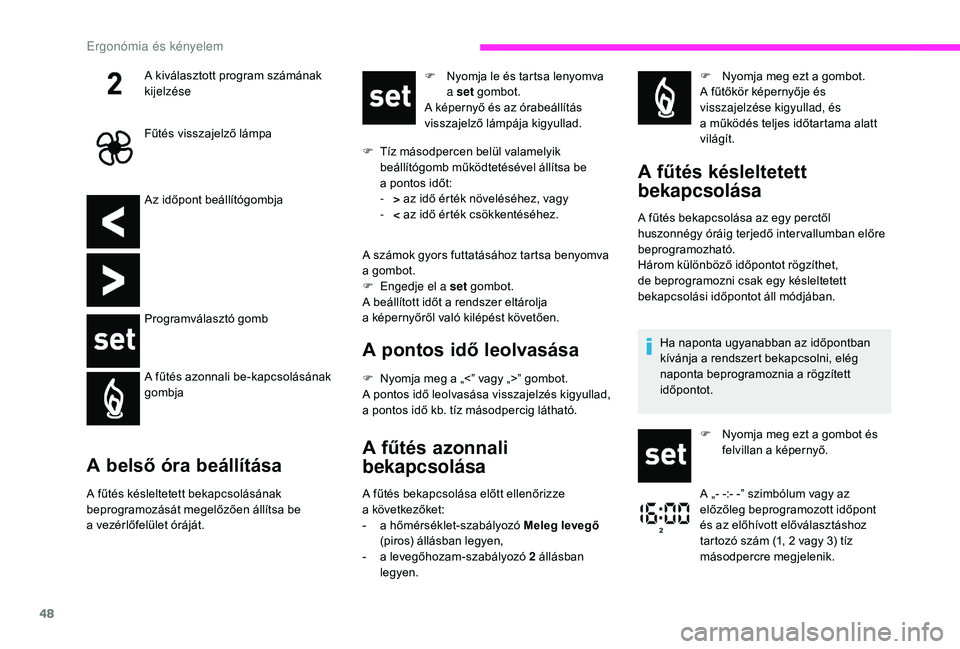

Az időpont beállítógombja
Programválasztó gomb
A fűtés azonnali be-kapcsolásának
gombja
A belső óra beállítása
A fűtés késleltetett bekapcsolásának
beprogramozását megelőzően állítsa be
a vezérlőfelület óráját. F

N
yomja le és tartsa lenyomva
a set
gombot.
A képernyő és az órabeállítás
visszajelző lámpája kigyullad.
F
T
íz másodpercen belül valamelyik
beállítógomb működtetésével állítsa be
a pontos időt:
-
>
az idő érték növeléséhez, vagy
-
<
az idő érték csökkentéséhez.
A számok gyors futtatásához tartsa benyomva
a gombot.
F
E
ngedje el a set
gombot.
A beállított időt a rendszer eltárolja
a képernyőről való kilépést követően.
A pontos idő leolvasása
F Nyomja meg a „<” vagy „>” gombot.
A pontos idő leolvasása visszajelzés kigyullad,
a pontos idő kb. tíz másodpercig látható.
A fűtés azonnali
bekapcsolása
A fűtés bekapcsolása előtt ellenőrizze
a
következőket:
-

a h
őmérséklet-szabályozó Meleg levegő
(piros) állásban legyen,
-

a l
evegőhozam-szabályozó 2
állá
sban
legyen. F

N
yomja meg ezt a gombot.
A fűtőkör képernyője és
visszajelzése kigyullad, és
a működés teljes időtartama alatt
világít.
A fűtés késleltetett
bekapcsolása
A fűtés bekapcsolása az egy perctől
huszonnégy óráig terjedő inter vallumban előre
beprogramozható.
Három különböző időpontot rögzíthet,
de beprogramozni csak egy késleltetett
bekapcsolási időpontot áll módjában.
A kiválasztott program számának
kijelzése
Fűtés visszajelző lámpa
Ha naponta ugyanabban az időpontban
kívánja a rendszert bekapcsolni, elég
naponta beprogramoznia a
rögzített
időpontot.
F

N
yomja meg ezt a gombot és
felvillan a
képernyő.
A „- -:- -” szimbólum vagy az
előzőleg beprogramozott időpont
és az előhívott előválasztáshoz
tartozó szám (1, 2
vagy 3) tíz
másodpercre megjelenik.
Ergon
