Page 181 of 232
179

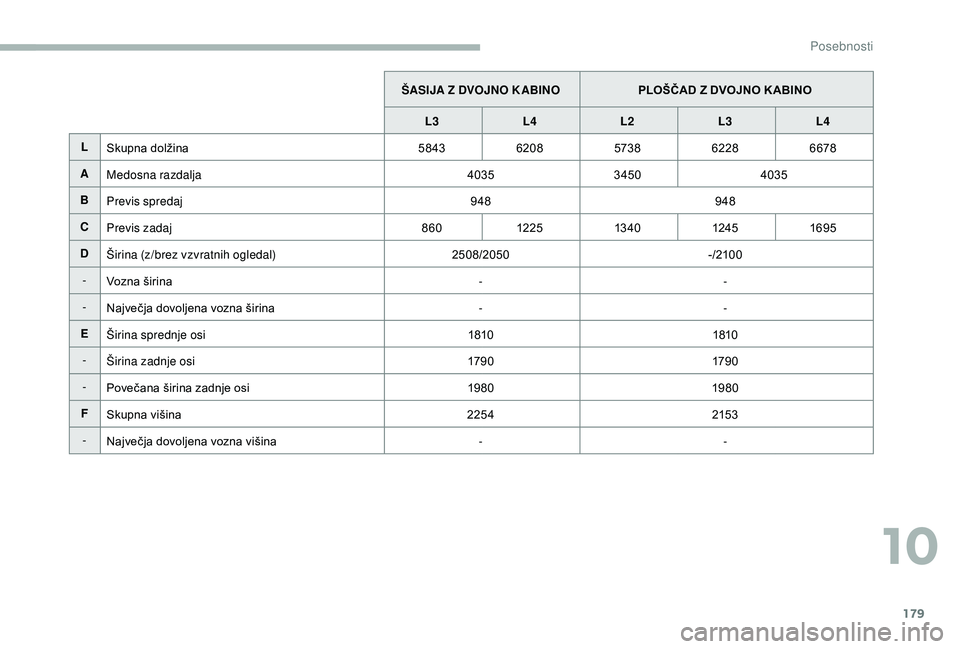

ŠASIJA Z DVOJNO K ABINOPLOŠČAD Z DVOJNO K ABINO
L3 L4 L2 L3L4
L Skupna dolžina 5843620857386228 6678
A Medosna razdalja 40353450 4035
B Previs spredaj 948948
C Previs zadaj 86012 25 13 4 0 124 51695
D Širina (z/brez vzvratnih ogledal) 2508/2050-/210 0
- Vozna širina --
- Največja dovoljena vozna širina --
E Širina sprednje osi 18101810
- Širina zadnje osi 179 0179 0
- Povečana širina zadnje osi 19801980
F Skupna višina 2254215 3
- Največja dovoljena vozna višina --
10
Posebnosti
Page 182 of 232
180

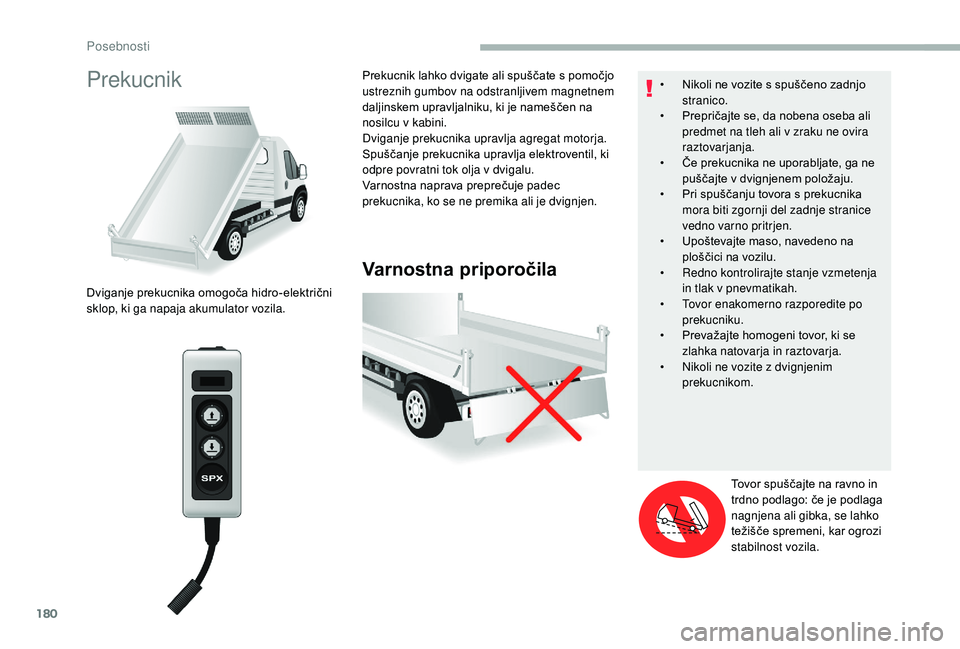

Prekucnik
Varnostna priporočila
Dviganje prekucnika omogoča hidro-električni
sklop, ki ga napaja akumulator vozila.Prekucnik lahko dvigate ali spuščate s
pomočjo
ustreznih gumbov na odstranljivem magnetnem
daljinskem upravljalniku, ki je nameščen na
nosilcu v
kabini.
Dviganje prekucnika upravlja agregat motorja.
Spuščanje prekucnika upravlja elektroventil, ki
odpre povratni tok olja v dvigalu.
Varnostna naprava preprečuje padec
prekucnika, ko se ne premika ali je dvignjen. •
N
ikoli ne vozite s spuščeno zadnjo
stranico.
•
P
repričajte se, da nobena oseba ali
predmet na tleh ali v zraku ne ovira
raztovarjanja.
•
Č
e prekucnika ne uporabljate, ga ne
puščajte v dvignjenem položaju.
•
P
ri spuščanju tovora s prekucnika
mora biti zgornji del zadnje stranice
vedno varno pritrjen.
•
U
poštevajte maso, navedeno na
ploščici na vozilu.
•
R
edno kontrolirajte stanje vzmetenja
in tlak v pnevmatikah.
• T ovor enakomerno razporedite po
prekucniku.
•
P
revažajte homogeni tovor, ki se
zlahka natovarja in raztovarja.
•
N
ikoli ne vozite z dvignjenim
prekucnikom.
Tovor spuščajte na ravno in
trdno podlago: če je podlaga
nagnjena ali gibka, se lahko
težišče spremeni, kar ogrozi
stabilnost vozila.
Posebnosti
Page 183 of 232
181

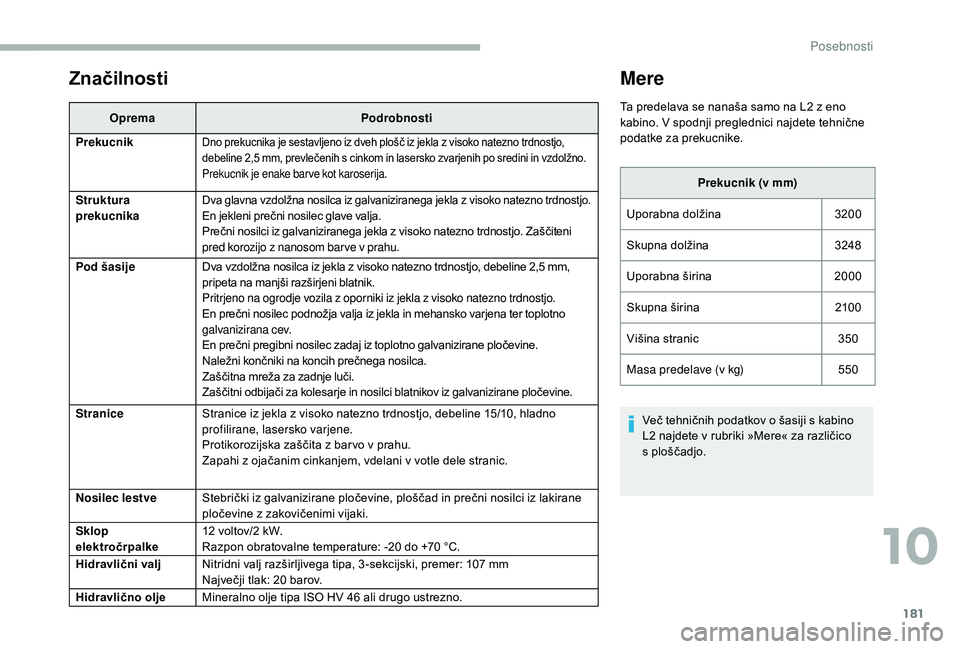

Značilnosti
OpremaPodrobnosti
Prekucnik
Dno prekucnika je sestavljeno iz dveh plošč iz jekla z visoko natezno trdnostjo,
d ebeline 2,5 mm, prevlečenih s cinkom in lasersko zvarjenih po sredini in vzdolžno.
Prekucnik je enake barve kot karoserija.
Struktura
prekucnikaDva glavna vzdolžna nosilca iz galvaniziranega jekla z visoko natezno trdnostjo.En jekleni prečni nosilec glave valja.
P rečni nosilci iz galvaniziranega jekla z visoko natezno trdnostjo. Zaščiteni
pred korozijo z
nanosom bar ve v prahu.
Pod šasije Dva
vzdolžna nosilca iz jekla z visoko natezno trdnostjo, debeline 2,5 mm,
pripeta na manjši razširjeni blatnik.
Pritrjeno na ogrodje vozila z
oporniki iz jekla z visoko natezno trdnostjo.
En
prečni nosilec podnožja valja iz jekla in mehansko varjena ter toplotno
galvanizirana cev.
En
prečni pregibni nosilec zadaj iz toplotno galvanizirane pločevine.
Naležni končniki na koncih prečnega nosilca.
Zaščitna mreža za zadnje luči.
Zaščitni odbijači za kolesarje in nosilci blatnikov iz galvanizirane pločevine.
Stranice Stranice iz jekla z
visoko natezno trdnostjo, debeline 15/10, hladno
profilirane, lasersko varjene.
Protikorozijska zaščita z
bar vo v prahu.
Zapahi z
ojačanim cinkanjem, vdelani v votle dele stranic.
Nosilec lestve Stebrički iz galvanizirane pločevine, ploščad in prečni nosilci iz lakirane
pločevine z
zakovičenimi vijaki.
Sklop
elektročrpalke 12
voltov/2 kW.
Razpon obratovalne temperature: -20
do +70 °C.
Hidravlični valj Nitridni valj razširljivega tipa, 3 -sekcijski, premer: 107
mm
Največji tlak: 20
barov.
Hidravlično olje Mineralno olje tipa ISO HV 46
ali drugo ustrezno.
Mere
Ta predelava se nanaša samo na L2 z eno
k abino. V spodnji preglednici najdete tehnične
podatke za prekucnike.
Prekucnik (v mm)
Uporabna dolžina 3200
Skupna dolžina 3248
Uporabna širina 2000
Skupna širina 210 0
Višina stranic 350
Masa predelave (v kg) 550
Več tehničnih podatkov o
šasiji s kabino
L2
najdete v rubriki »Mere« za različico
s
ploščadjo.
10
Posebnosti
Page 184 of 232
182

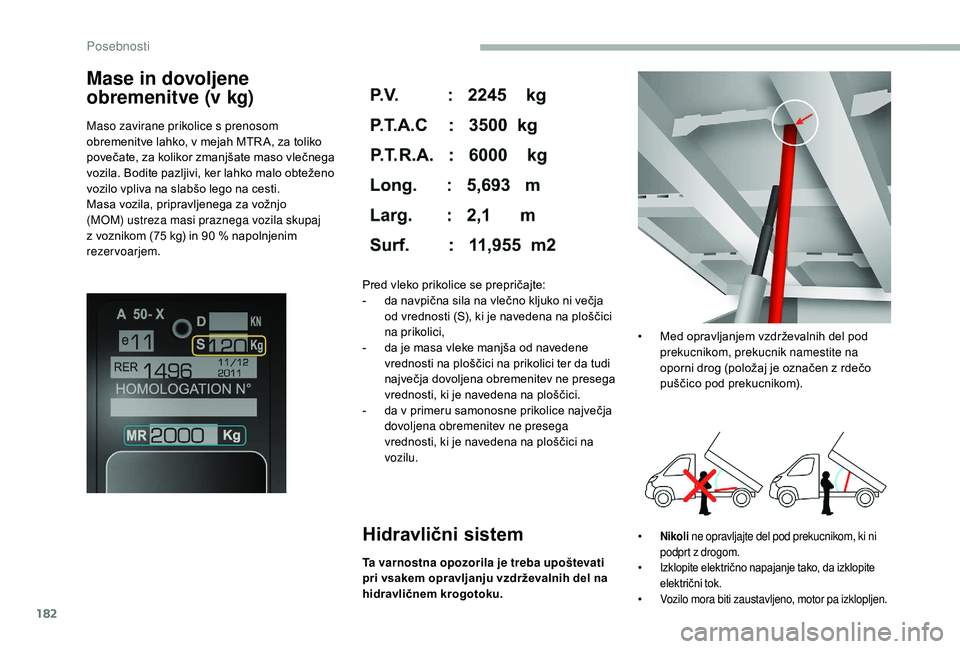

Mase in dovoljene
obremenitve (v kg)
Maso zavirane prikolice s prenosom
obremenitve lahko, v mejah MTR A, za toliko
povečate, za kolikor zmanjšate maso vlečnega
vozila. Bodite pazljivi, ker lahko malo obteženo
vozilo vpliva na slabšo lego na cesti.
Masa vozila, pripravljenega za vožnjo
(MOM) ustreza masi praznega vozila skupaj
z
voznikom (75 kg) in 90 % napolnjenim
rezervoarjem.
Hidravlični sistem
Ta varnostna opozorila je treba upoštevati
pri vsakem opravljanju vzdrževalnih del na
hidravličnem krogotoku. Pred vleko prikolice se prepričajte:
-
d
a navpična sila na vlečno kljuko ni večja
od vrednosti (S), ki je navedena na ploščici
na prikolici,
-
d
a je masa vleke manjša od navedene
vrednosti na ploščici na prikolici ter da tudi
največja dovoljena obremenitev ne presega
vrednosti, ki je navedena na ploščici.
-
d
a v primeru samonosne prikolice največja
dovoljena obremenitev ne presega
vrednosti, ki je navedena na ploščici na
vozilu.
•
Nikoli
ne opravljajte del pod prekucnikom, ki ni
podprt z drogom.
• Izklopite električno napajanje tako, da izklopite električni tok.
• Vozilo mora biti zaustavljeno, motor pa izklopljen.
• Med opravljanjem vzdrževalnih del pod prekucnikom, prekucnik namestite na
oporni drog (položaj je označen z
rdečo
puščico pod prekucnikom).
Posebnosti
Page 185 of 232
183
Redno preverjajte olje in ga po potrebi dolijte.
Zamenjajte ga enkrat letno. Če je v olju
prisotna voda, ga zamenjajte.
Občasno preverite stanje cevi in tesnjenja
hidravličnega sistema.
Črpalka in motor
Teh sklopov ni treba vzdrževati. Ležaji so
namazani za celotno življenjsko dobo vozila,
osni ležaji črpalke pa se mažejo z
načrpanim
oljem.
Mazanje
Osi prekucnika in vitla ne vsebujejo maziva.
Redno uporabljajte mazivo za tečaje, držala
stranskih lestev ter kljuke zadnje lestve.
Šasija in prekucnik
Če želite zagotoviti čim daljšo življenjsko dobo,
je priporočljivo, da prekucnik redno perete
z
vodo.
Čim prej popravite poškodovan lak, da
preprečite rjavenje.
Po 8
mesecih uporabe preverite
pričvrstitev šasije na podvozje (v skladu
z
navodili proizvajalca karoserije).
Čiščenje ventila
F Odvijte pokrov 244A , pri čemer bodite
pozorni na kroglico in da jo ujamete.
F
S š
irokim izvijačem odvijte celoten sklop
(vijak in bat).
F
P
reverite pravilno delovanje bata in
odstranite morebitno umazanijo. Opilke
odstranite z
magnetom.
F
V
se skupaj namestite nazaj in preverite
pravilno delovanje bata. Kroglico namažite
in jo položite na matico.
F
O
čistite hidravlični sistem.
Čiščenje hidravlične centrale
F Odvijte šestkotno matico 257 .
F S š estkotnim 6 -mm ključem odvijte vijak
587
v notranjosti za pol obrata.
F
P
ritisnite gumb za dviganje in pustite
centralo nekaj časa delovati.
F
P
rekucnik se ne dvigne ali pa se dvigne le
nekoliko. Ko olje steče skozi to odprtino, je
celoten sklop očiščen.
F
Vijak 587
privijte nazaj in namestite matico
257 . Preverite, ali se prekucnik pravilno
spusti.

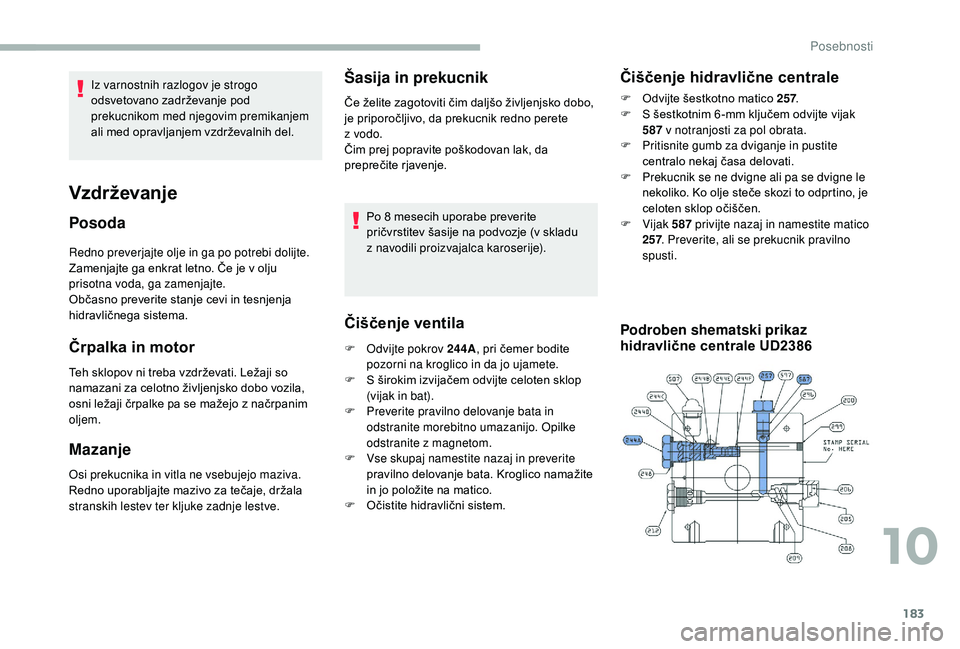

Podroben shematski prikaz
hidravlične centrale UD2386
Vzdrževanje
Posoda
Iz varnostnih razlogov je strogo
odsvetovano zadrževanje pod
prekucnikom med njegovim premikanjem
ali med opravljanjem vzdrževalnih del.
10
Posebnosti
Page 186 of 232
184

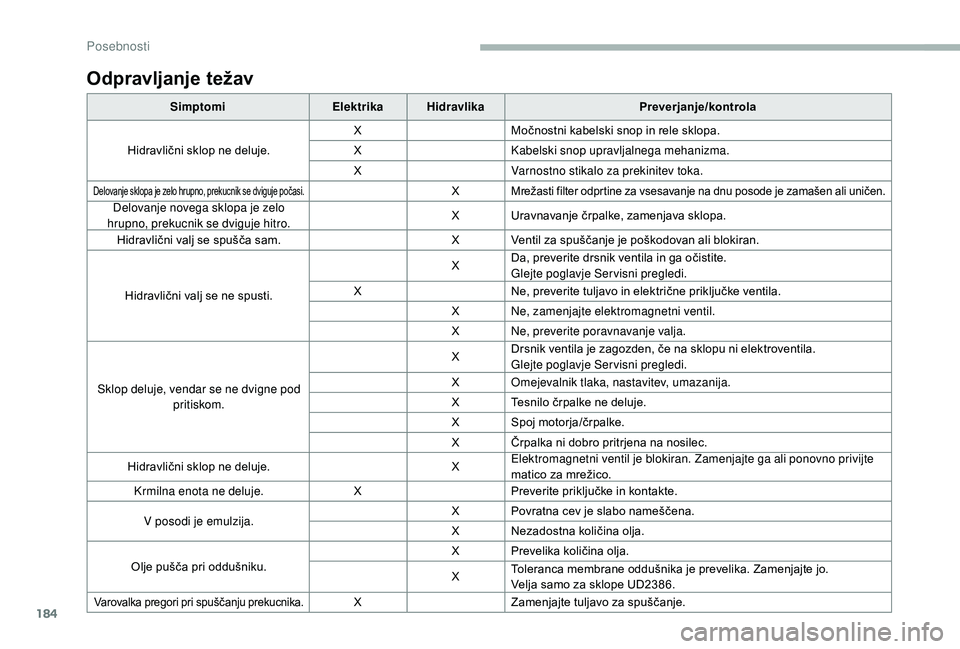

Odpravljanje težav
SimptomiElektrikaHidravlika Preverjanje/kontrola
Hidravlični sklop ne deluje. X
Močnostni kabelski snop in rele sklopa.
X Kabelski snop upravljalnega mehanizma.
X Varnostno stikalo za prekinitev toka.
Delovanje sklopa je zelo hrupno, prekucnik se dviguje počasi.XMrežasti filter odprtine za vsesavanje na dnu posode je zamašen ali uničen.
Delovanje novega sklopa je zelo
hrupno, prekucnik se dviguje hitro. X
Uravnavanje črpalke, zamenjava sklopa.
Hidravlični valj se spušča sam. X Ventil za spuščanje je poškodovan ali blokiran.
Hidravlični valj se ne spusti. X
Da, preverite drsnik ventila in ga očistite.
Glejte poglavje Servisni pregledi.
X Ne, preverite tuljavo in električne priključke ventila.
X Ne, zamenjajte elektromagnetni ventil.
X Ne, preverite poravnavanje valja.
Sklop deluje, vendar se ne dvigne pod pritiskom. X
Drsnik ventila je zagozden, če na sklopu ni elektroventila.
Glejte poglavje Servisni pregledi.
X Omejevalnik tlaka, nastavitev, umazanija.
X Tesnilo črpalke ne deluje.
X Spoj motorja/črpalke.
X Črpalka ni dobro pritrjena na nosilec.
Hidravlični sklop ne deluje. XElektromagnetni ventil je blokiran. Zamenjajte ga ali ponovno privijte
matico za mrežico.
Krmilna enota ne deluje. XPreverite priključke in kontakte.
V posodi je emulzija. X Povratna cev je slabo nameščena.
X Nezadostna količina olja.
Olje pušča pri oddušniku. X Prevelika količina olja.
X
Toleranca membrane oddušnika je prevelika. Zamenjajte jo.
Velja samo za sklope UD2386.
Varovalka pregori pri spuščanju prekucnika.X
Zamenjajte tuljavo za spuščanje.
Posebnosti
Page 187 of 232
1

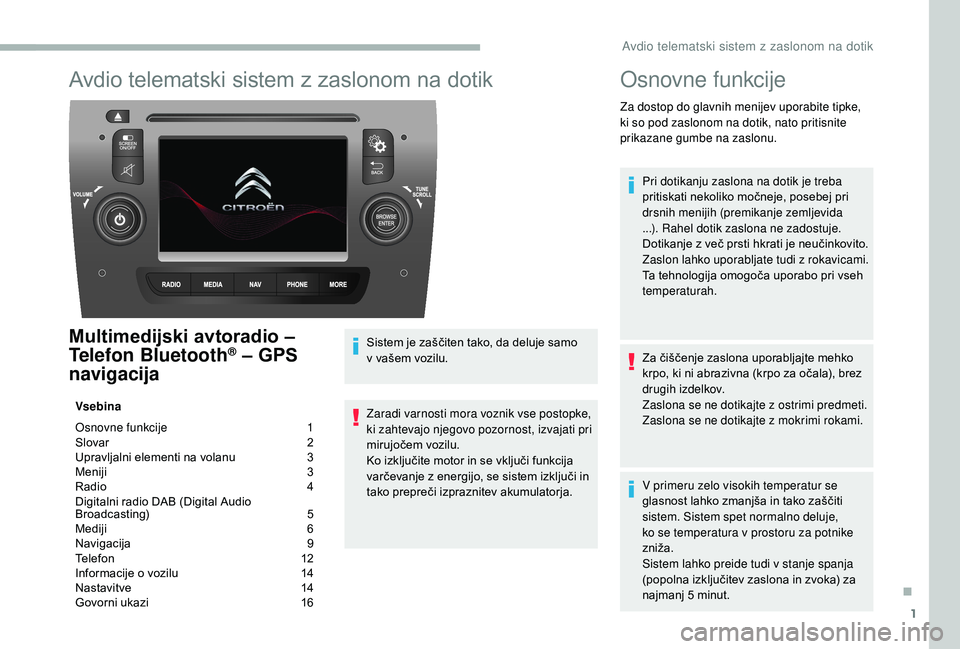

Avdio telematski sistem z zaslonom na dotik
Multimedijski avtoradio –
Telefon Bluetooth® – GPS
navigacija
Vsebina
Osnovne funkcije
1
S
lovar
2
U
pravljalni elementi na volanu
3
M
eniji
3
R
adio
4
D
igitalni radio DAB (Digital Audio
Broadcasting)
5
M
ediji
6
N
avigacija
9
T
elefon
1
2
Informacije o
vozilu
1
4
Nastavitve
1
4
Govorni ukazi
1
6Sistem je zaščiten tako, da deluje samo
v
vašem vozilu.
Zaradi varnosti mora voznik vse postopke,
ki zahtevajo njegovo pozornost, izvajati pri
mirujočem vozilu.
Ko izključite motor in se vključi funkcija
varčevanje z
energijo, se sistem izključi in
tako prepreči izpraznitev akumulatorja.
Osnovne funkcije
Za dostop do glavnih menijev uporabite tipke,
ki so pod zaslonom na dotik, nato pritisnite
prikazane gumbe na zaslonu.
Pri dotikanju zaslona na dotik je treba
pritiskati nekoliko močneje, posebej pri
drsnih menijih (premikanje zemljevida
...). Rahel dotik zaslona ne zadostuje.
Dotikanje z
več prsti hkrati je neučinkovito.
Zaslon lahko uporabljate tudi z
rokavicami.
Ta tehnologija omogoča uporabo pri vseh
temperaturah.
Za čiščenje zaslona uporabljajte mehko
krpo, ki ni abrazivna (krpo za očala), brez
drugih izdelkov.
Zaslona se ne dotikajte z
ostrimi predmeti.
Zaslona se ne dotikajte z
mokrimi rokami.
V primeru zelo visokih temperatur se
glasnost lahko zmanjša in tako zaščiti
sistem. Sistem spet normalno deluje,
ko se temperatura v
prostoru za potnike
zniža.
Sistem lahko preide tudi v
stanje spanja
(popolna izključitev zaslona in zvoka) za
najmanj 5
m
inut.
.
Avdio telematski sistem z zaslonom na dotik
Page 188 of 232

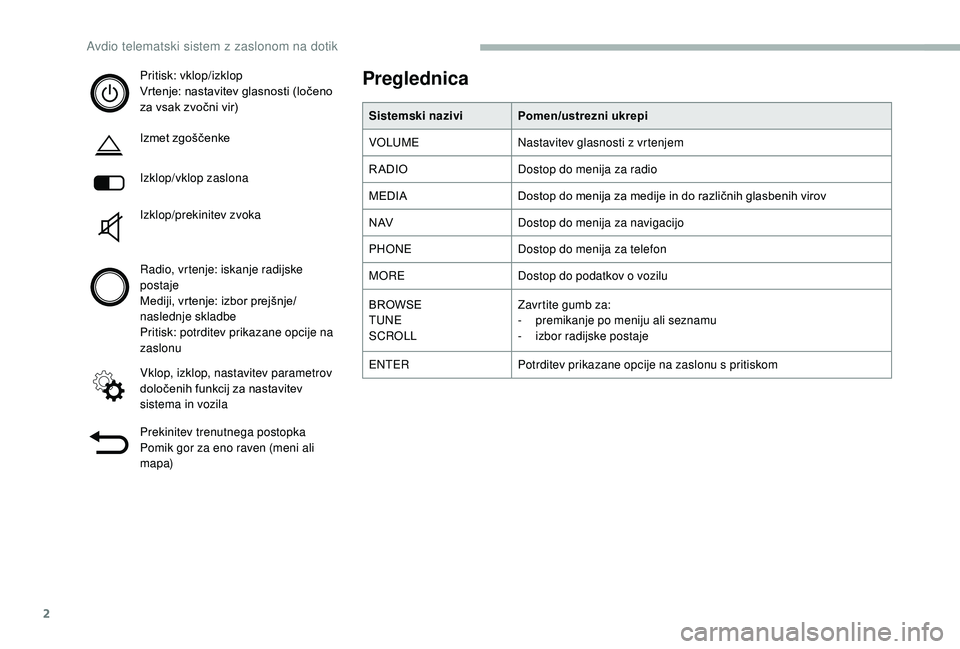

2
Pritisk: vklop/izklop
Vrtenje: nastavitev glasnosti (ločeno
za vsak zvočni vir)
Izmet zgoščenke
Izklop/vklop zaslona
Izklop/prekinitev zvoka
Radio, vrtenje: iskanje radijske
postaje
Mediji, vrtenje: izbor prejšnje/
naslednje skladbe
Pritisk: potrditev prikazane opcije na
zaslonu
Vklop, izklop, nastavitev parametrov
določenih funkcij za nastavitev
sistema in vozila
Prekinitev trenutnega postopka
Pomik gor za eno raven (meni ali
mapa)Preglednica
Sistemski naziviPomen/ustrezni ukrepi
VOLUME Nastavitev glasnosti z
vrtenjem
RADIO Dostop do menija za radio
MEDIA Dostop do menija za medije in do različnih glasbenih virov
N AV Dostop do menija za navigacijo
PHONE Dostop do menija za telefon
MORE Dostop do podatkov o
vozilu
BROWSE
TUNE
SCROLL Zavrtite gumb za:
-
p
remikanje po meniju ali seznamu
-
i
zbor radijske postaje
ENTER Potrditev prikazane opcije na zaslonu s
pritiskom
Avdio telematski sistem z zaslonom na dotik
Page 189 of 232
3

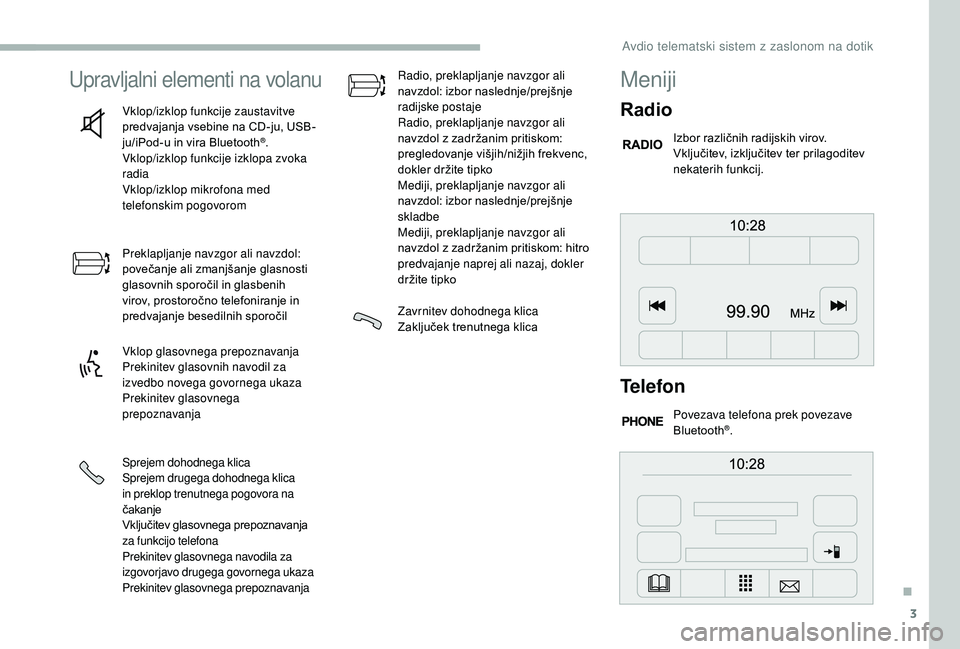

Upravljalni elementi na volanu
Vklop/izklop funkcije zaustavitve
predvajanja vsebine na CD-ju, USB-
ju/iPod-u in vira Bluetooth
®.
Vklop/izklop funkcije izklopa zvoka
radia
Vklop/izklop mikrofona med
telefonskim pogovorom
Preklapljanje navzgor ali navzdol:
povečanje ali zmanjšanje glasnosti
glasovnih sporočil in glasbenih
virov, prostoročno telefoniranje in
predvajanje besedilnih sporočil
Vklop glasovnega prepoznavanja
Prekinitev glasovnih navodil za
izvedbo novega govornega ukaza
Prekinitev glasovnega
prepoznavanja
Sprejem dohodnega klica
Sprejem drugega dohodnega klica
in preklop trenutnega pogovora na
čakanje
Vključitev glasovnega prepoznavanja
za funkcijo telefona
Prekinitev glasovnega navodila za
izgovorjavo drugega govornega ukaza
Prekinitev glasovnega prepoznavanja Radio, preklapljanje navzgor ali
navzdol: izbor naslednje/prejšnje
radijske postaje
Radio, preklapljanje navzgor ali
navzdol z
zadržanim pritiskom:
pregledovanje višjih/nižjih frekvenc,
dokler držite tipko
Mediji, preklapljanje navzgor ali
navzdol: izbor naslednje/prejšnje
skladbe
Mediji, preklapljanje navzgor ali
navzdol z
zadržanim pritiskom: hitro
predvajanje naprej ali nazaj, dokler
držite tipko
Zavrnitev dohodnega klica
Zaključek trenutnega klica
Meniji
Radio
Izbor različnih radijskih virov.
Vključitev, izključitev ter prilagoditev
nekaterih funkcij.
Telefon
Povezava telefona prek povezave
Bluetooth®.
.
Avdio telematski sistem z zaslonom na dotik
Page 190 of 232
4
Podatki o vozilu
Dostop do podatka o zunanji
t emperaturi, do ure, kompasa in
potovalnega računalnika.
Navigacija
Vnos nastavitev navigacije in izbor
cilja potovanja.
Nastavitve
Vklop, izklop ali konfiguracija
nekaterih funkcij za nadzor sistema
in vozila.

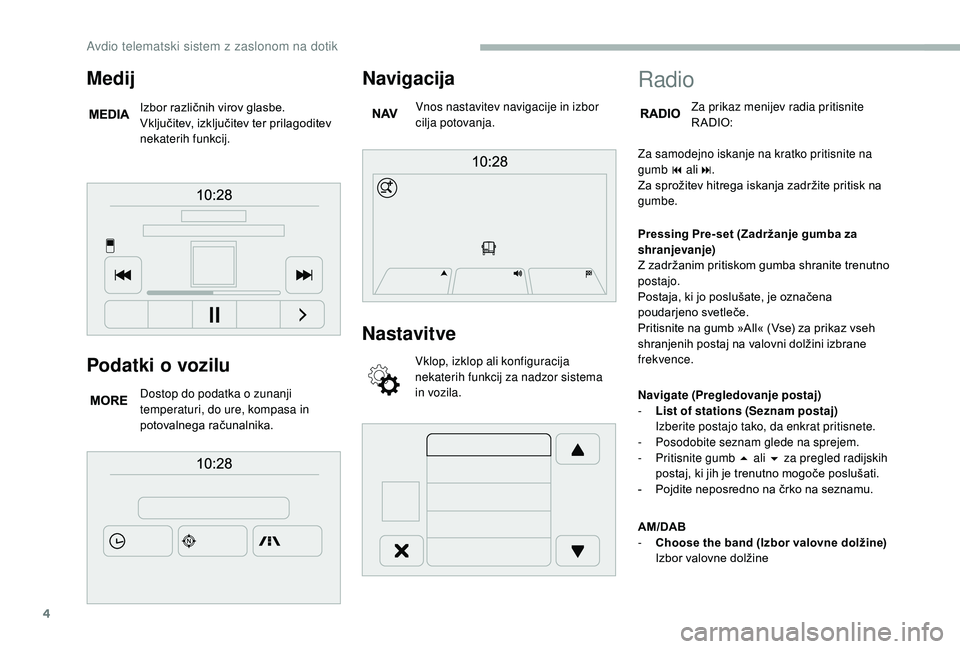

Medij
Izbor različnih virov glasbe.
Vključitev, izključitev ter prilagoditev
nekaterih funkcij.
Radio
Za prikaz menijev radia pritisnite
R ADIO:
Za samodejno iskanje na kratko pritisnite na
gumb 9
ali :.
Za sprožitev hitrega iskanja zadržite pritisk na
gumbe.
Pressing Pre-set (Zadržanje gumba za
shranjevanje)
Z zadržanim pritiskom gumba shranite trenutno
postajo.
Postaja, ki jo poslušate, je označena
poudarjeno svetleče.
Pritisnite na gumb »All« (Vse) za prikaz vseh
shranjenih postaj na valovni dolžini izbrane
frekvence.
Navigate (Pregledovanje postaj)
-
L
ist of stations (Seznam postaj)
I
zberite postajo tako, da enkrat pritisnete.
-
P
osodobite seznam glede na sprejem.
-
P
ritisnite gumb 5 ali 6 za pregled radijskih
postaj, ki jih je trenutno mogoče poslušati.
-
P
ojdite neposredno na črko na seznamu.
AM/DAB
-
C
hoose the band (Izbor valovne dolžine)
Izbor valovne dolžine
Avdio telematski sistem z zaslonom na dotik
