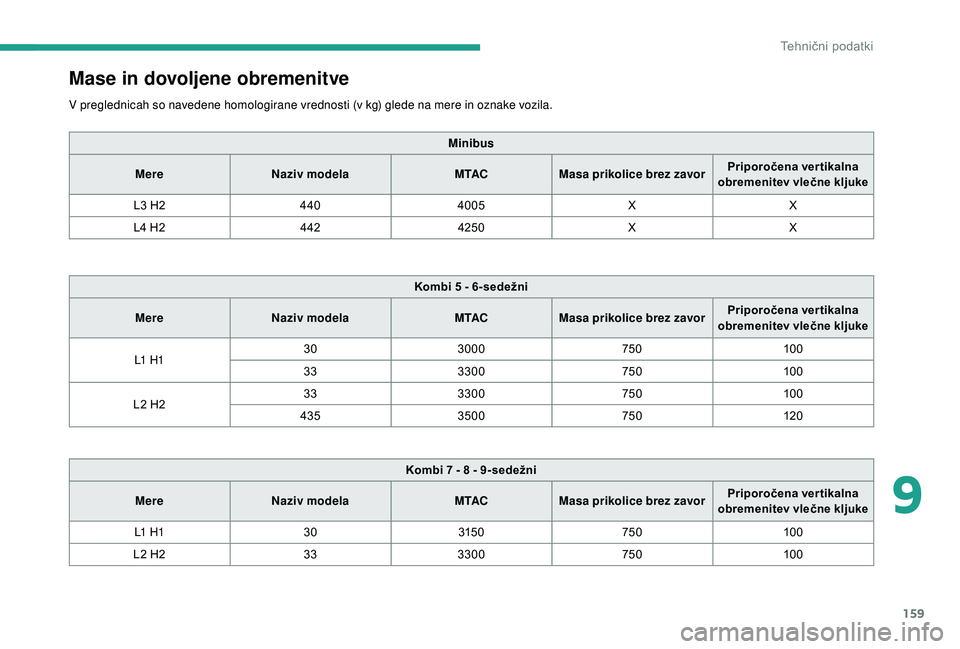

Mase in dovoljene obremenitve
V preglednicah so navedene homologirane vrednosti (v kg) glede na mere in oznake vozila.Minibus
Mere Naziv modela M TACMasa prikolice brez zavor Priporočena ver tikalna
obremenitev vlečne kljuke
L3
H2 440 4005 XX
L4
H2 442 4250 XX
Kombi 5
- 6-sedežni
Mere Naziv modela M TACMasa prikolice brez zavor Priporočena ver tikalna
obremenitev vlečne kljuke
L1


H 1 30
3000 75010 0
33 3300 75010 0
L2
H2 33
3300 75010 0
435 3500 750120
Kombi 7
- 8 - 9-sedežni
Mere Naziv modela M TACMasa prikolice brez zavor Priporočena ver tikalna
obremenitev vlečne kljuke
L1


H 1 30 315 0 75010 0
L2
H2 33 3300 75010 0
9
Tehnični podatki

160

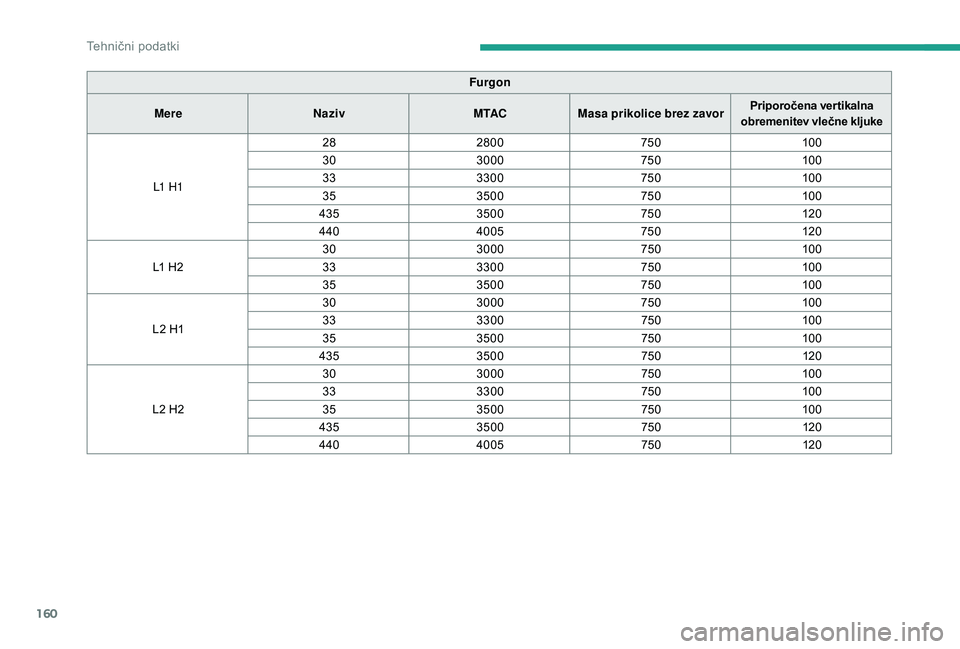

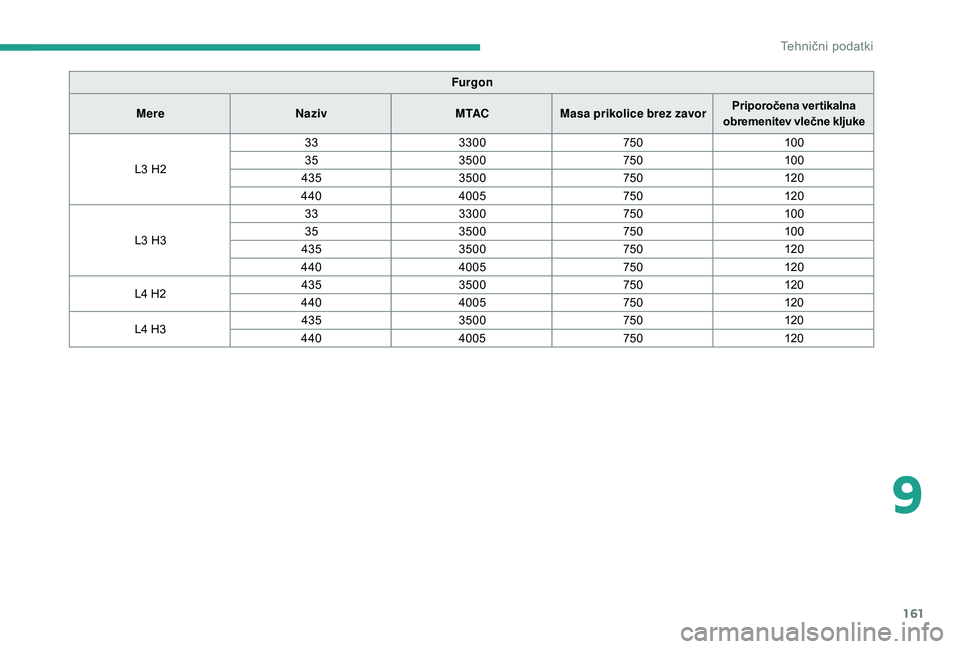

Furgon
Mere Naziv M TACMasa prikolice brez zavor Priporočena vertikalna
obremenitev vlečne kljuke
L1


H 1 28
2800 75010 0
30 3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L1

H2 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
L2

H1 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
L2

H2 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
Tehnični podatki

161
Furgon
Mere Naziv M TACMasa prikolice brez zavor Priporočena vertikalna
obremenitev vlečne kljuke
L3

H2 33
3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L3

H3 33
3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L4

H2 435
3500 750120
440 4005 750120
L4

H3 435
3500 750120
440 4005 750120
9
Tehnični podatki

162

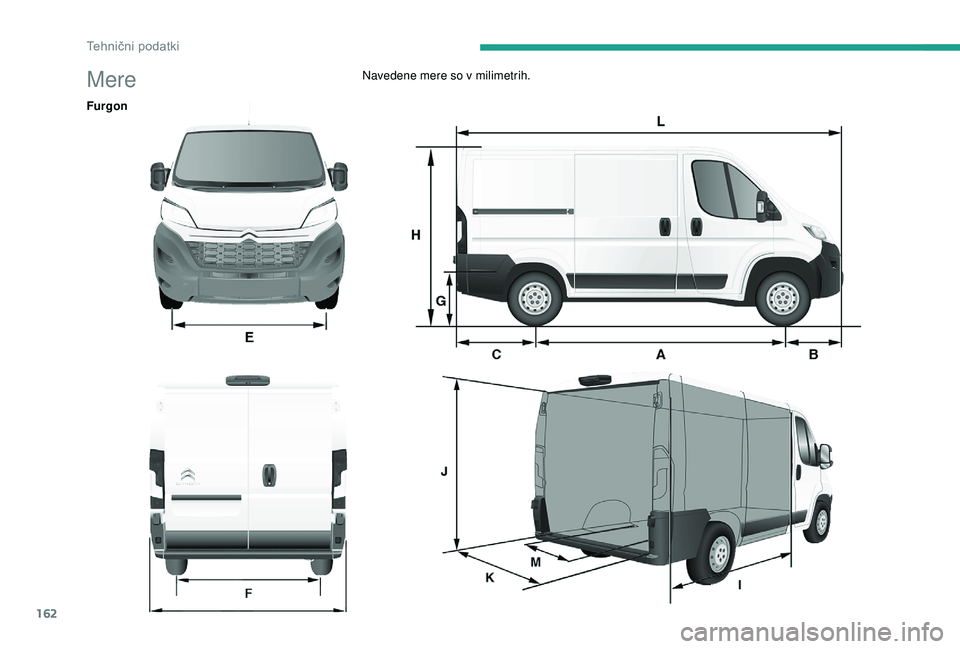

MereNavedene mere so v milimetrih.
Furgon
0037

163

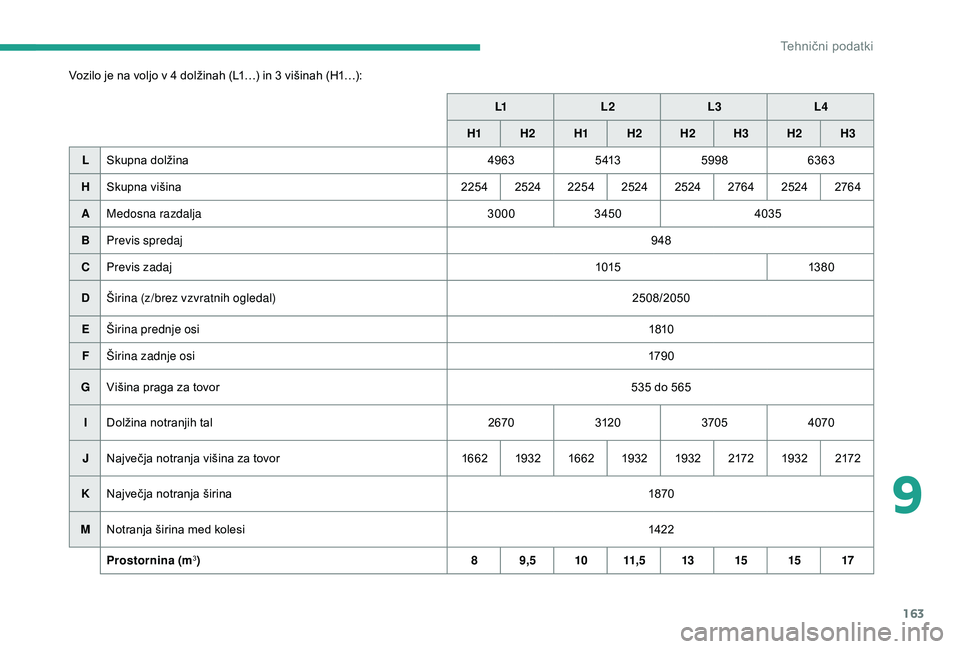

Vozilo je na voljo v 4 dolžinah (L1…) in 3 višinah (H1…):L1L2 L3L4
H1 H
2H1 H2 H2 H3H2 H3
L Skupna dolžina 49635 4135998 6363
H Skupna višina 225425242254 2524 2524 276425242764
A Medosna razdalja 30003450 4035
B Previs spredaj 948
C Previs zadaj 101513 8 0
D Širina (z/brez vzvratnih ogledal) 2508/2050
E Širina prednje osi 1810
F Širina zadnje osi 179 0
G Višina praga za tovor 535
do 565
I Dolžina notranjih tal 267031203705 4070
J Največja notranja višina za tovor 166219321662 1932 1932 21721932 2172
K Največja notranja širina 1870
M Notranja širina med kolesi 142 2
Prostornina (m
3) 89,5 1011, 5 1315 15 17
9
Tehnični podatki

164

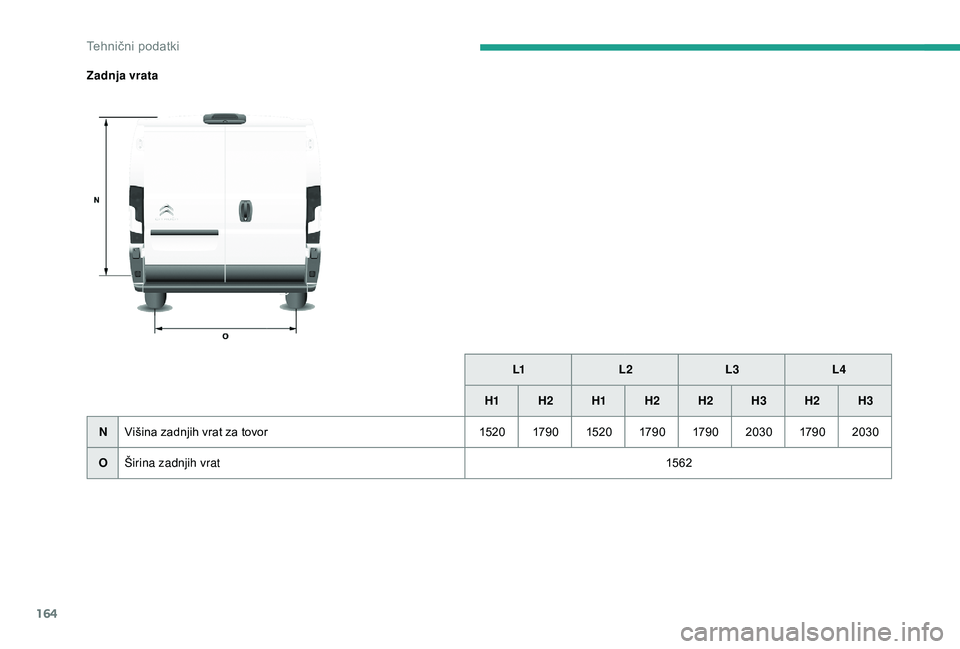

Zadnja vrataL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
N Višina zadnjih vrat za tovor 1520179 0 1520179 0 179 0 2030179 02030
O Širina zadnjih vrat 15 62
Tehnični podatki

165
Stranska vrataL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
P Višina stranskih drsnih vrat 148 5175 5148 5 175 5
Q Širina stranskih drsnih vrat 1075125 0
9
Tehnični podatki

166

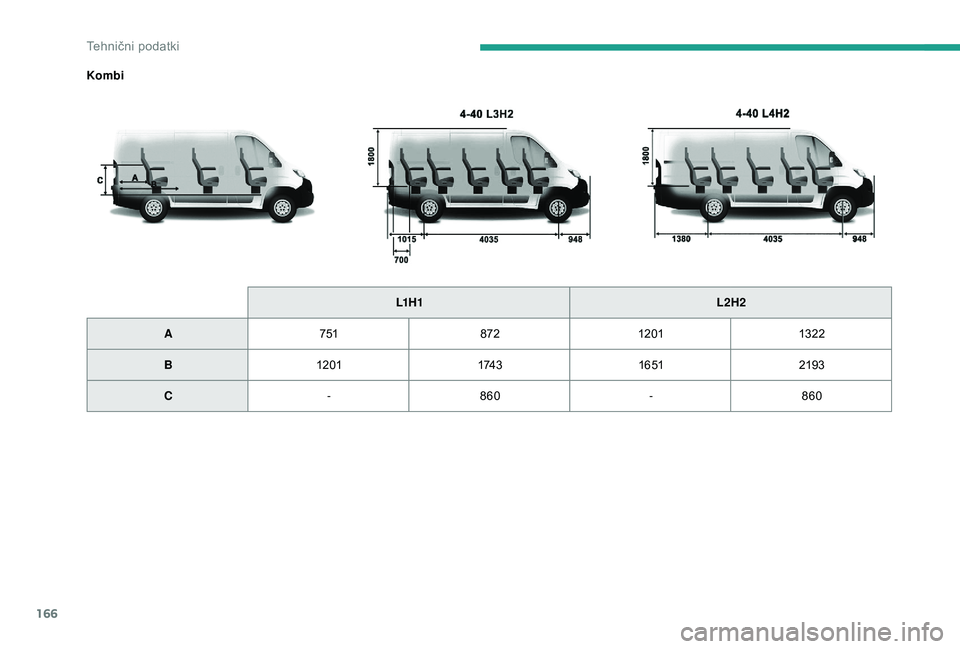

KombiL1 H 1 L2H2
A 751 8721201 132 2
B 1201 174 316 51 2193
C -860 -860
Tehnični podatki

167

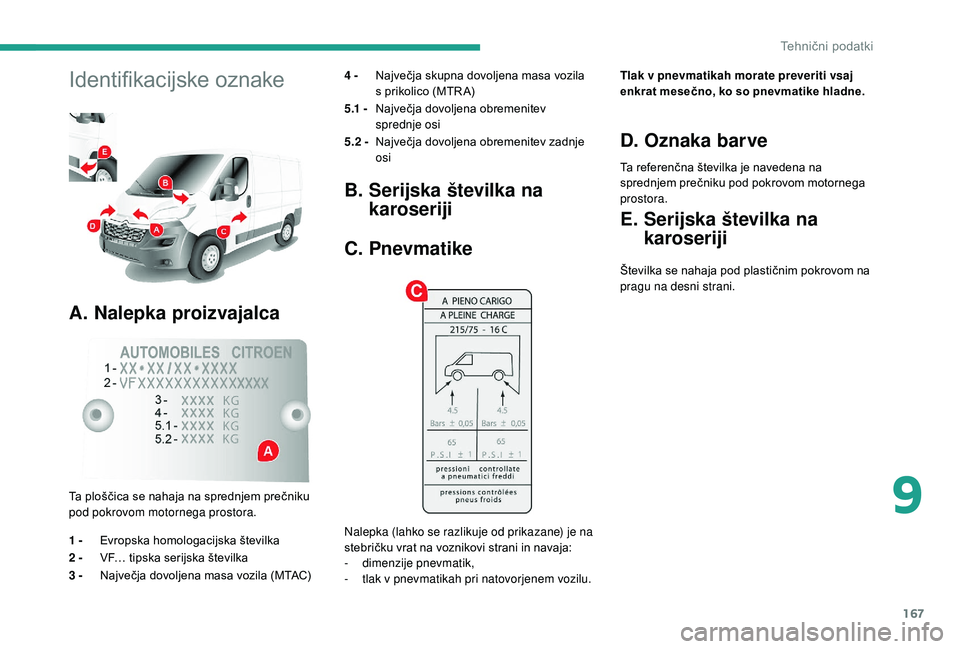

Identifikacijske oznake
A. Nalepka proizvajalca
4 - Največja skupna dovoljena masa vozila
s
prikolico (MTR A)
5.1 - Največja dovoljena obremenitev
sprednje osi
5.2 - Največja dovoljena obremenitev zadnje
osi
Ta ploščica se nahaja na sprednjem prečniku
pod pokrovom motornega prostora.
1 - Evropska homologacijska številka
2 - VF… tipska serijska številka
3 - Največja dovoljena masa vozila (MTAC)
B. Serijska številka na
karoseriji
C. Pnevmatike
Nalepka (lahko se razlikuje od prikazane) je na
stebričku vrat na voznikovi strani in navaja:
-
d

imenzije pnevmatik,
-

t
lak v pnevmatikah pri natovorjenem vozilu. Tlak v
pnevmatikah morate preveriti vsaj
enkrat mesečno, ko so pnevmatike hladne.
D. Oznaka barve
Ta referenčna številka je navedena na
sprednjem prečniku pod pokrovom motornega
prostora.
E. Serijska številka na karoseriji
Številka se nahaja pod plastičnim pokrovom na
pragu na desni strani.
9
Tehnični podatki

168

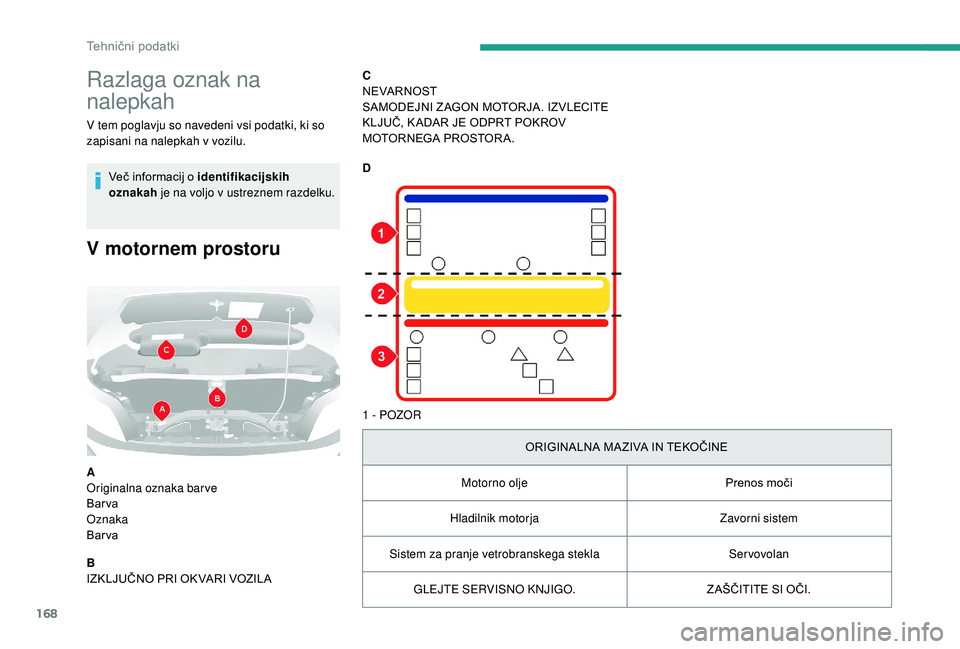

Razlaga oznak na
nalepkah
V tem poglavju so navedeni vsi podatki, ki so
zapisani na nalepkah v vozilu.
Več informacij o
identifikacijskih
oznakah je na voljo v
ustreznem razdelku.
V motornem prostoru
A
Originalna oznaka barve
Barva
Oznaka
Barva
B
IZKLJUČNO PRI OK VARI VOZILA C
NEVARNOST
SAMODEJNI Z AGON MOTORJA. IZVLECITE
KLJUČ, K ADAR JE ODPRT POKROV
MOTORNEGA PROSTOR A .
D
1 - POZOR
ORIGINALNA MA ZIVA IN TEKOČINE
Motorno olje Prenos moči
Hladilnik motorja Zavorni sistem
Sistem za pranje vetrobranskega stekla Servovolan
GLEJTE SERVISNO KNJIGO. ZAŠČITITE SI OČI.
