CITROEN JUMPER 2019 Navodila Za Uporabo (in Slovenian)
Manufacturer: CITROEN, Model Year: 2019, Model line: JUMPER, Model: CITROEN JUMPER 2019Pages: 232, PDF Size: 8.41 MB
Page 171 of 232
169

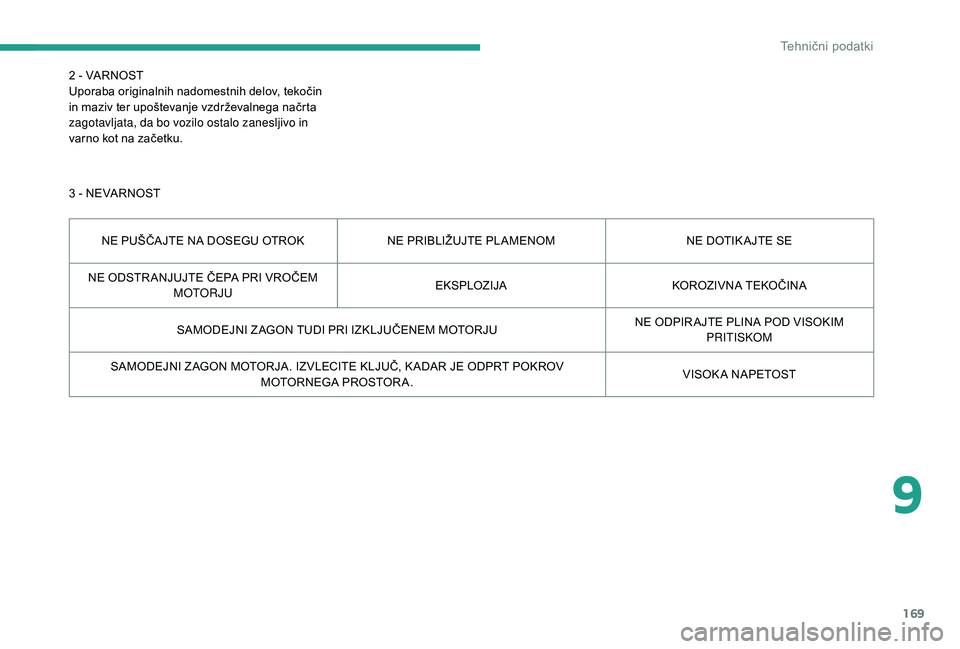

2 - VARNOST
Uporaba originalnih nadomestnih delov, tekočin
in maziv ter upoštevanje vzdrževalnega načrta
zagotavljata, da bo vozilo ostalo zanesljivo in
varno kot na začetku.
3 - NEVARNOSTNE PUŠČAJTE NA DOSEGU OTROK NE PRIBLIŽUJTE PLAMENOM NE DOTIK AJTE SE
NE ODSTR ANJUJTE ČEPA PRI VROČEM MOTORJU EKSPLOZIJA
KOROZIVNA TEKOČINA
SAMODEJNI Z AGON TUDI PRI IZKLJUČENEM MOTORJU NE ODPIR AJTE PLINA POD VISOKIM
PRITISKOM
SAMODEJNI Z AGON MOTORJA. IZVLECITE KLJUČ, K ADAR JE ODPRT POKROV MOTORNEGA PROSTOR A . VISOK A NAPETOST
9
Tehnični podatki
Page 172 of 232
170

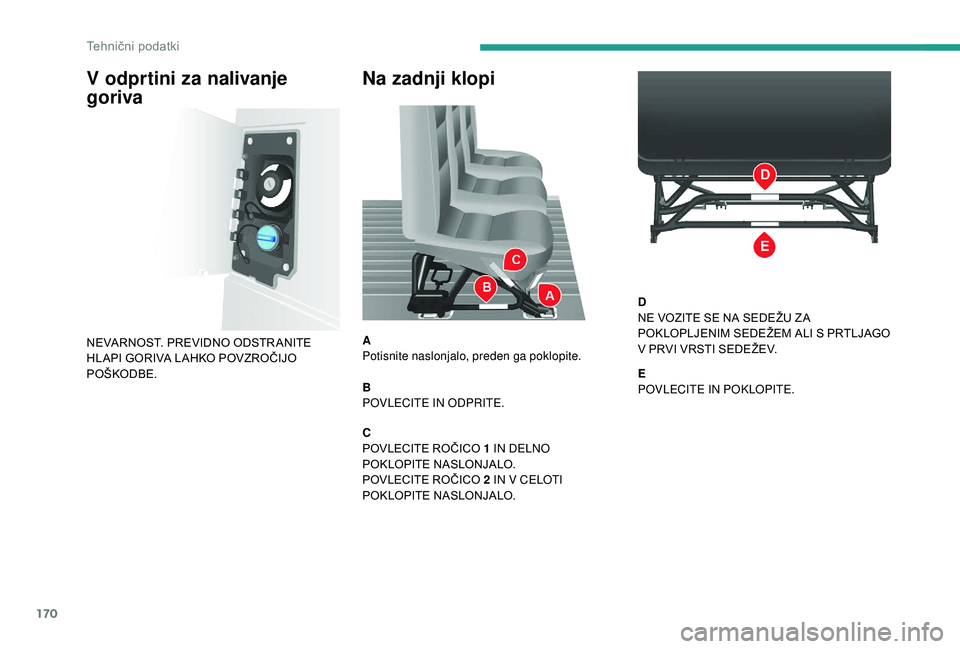

Na zadnji klopi
A
Potisnite naslonjalo, preden ga poklopite.
B
POVLECITE IN ODPRITE.
C
POVLECITE ROČICO 1
IN DELNO
POKLOPITE NASLONJALO.
POVLECITE ROČICO 2
IN V CELOTI
POKLOPITE NASLONJALO. D
NE VOZITE SE NA SEDEŽU Z A
POKLOPLJENIM SEDEŽEM ALI S PRTLJAGO
V PRVI VRSTI SEDEŽEV.
E
POVLECITE IN POKLOPITE.
V odprtini za nalivanje
goriva
NEVARNOST. PREVIDNO ODSTR ANITE
HLAPI GORIVA LAHKO POVZROČIJO
POŠKODBE.
Tehnični podatki
Page 173 of 232
171

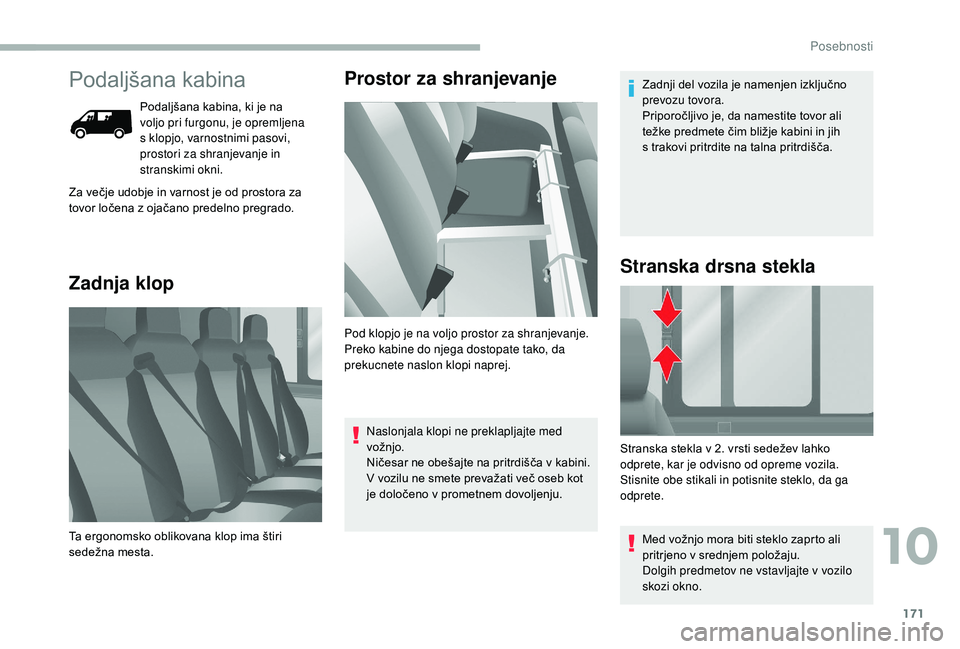

Podaljšana kabina
Podaljšana kabina, ki je na
voljo pri furgonu, je opremljena
s klopjo, varnostnimi pasovi,
prostori za shranjevanje in
stranskimi okni.
Zadnja klop Prostor za shranjevanje
Za večje udobje in varnost je od prostora za
tovor ločena z
ojačano predelno pregrado.
Ta ergonomsko oblikovana klop ima štiri
sedežna mesta. Pod klopjo je na voljo prostor za shranjevanje.
Preko kabine do njega dostopate tako, da
prekucnete naslon klopi naprej.
Naslonjala klopi ne preklapljajte med
vožnjo.
Ničesar ne obešajte na pritrdišča v
kabini.
V vozilu ne smete prevažati več oseb kot
je določeno v
prometnem dovoljenju.Zadnji del vozila je namenjen izključno
prevozu tovora.
Priporočljivo je, da namestite tovor ali
težke predmete čim bližje kabini in jih
s
trakovi pritrdite na talna pritrdišča.
Stranska stekla v 2. vrsti sedežev lahko
odprete, kar je odvisno od opreme vozila.
Stisnite obe stikali in potisnite steklo, da ga
odprete.
Med vožnjo mora biti steklo zaprto ali
pritrjeno v
srednjem položaju.
Dolgih predmetov ne vstavljajte v
vozilo
skozi okno.
Stranska drsna stekla
10
Posebnosti
Page 174 of 232
172

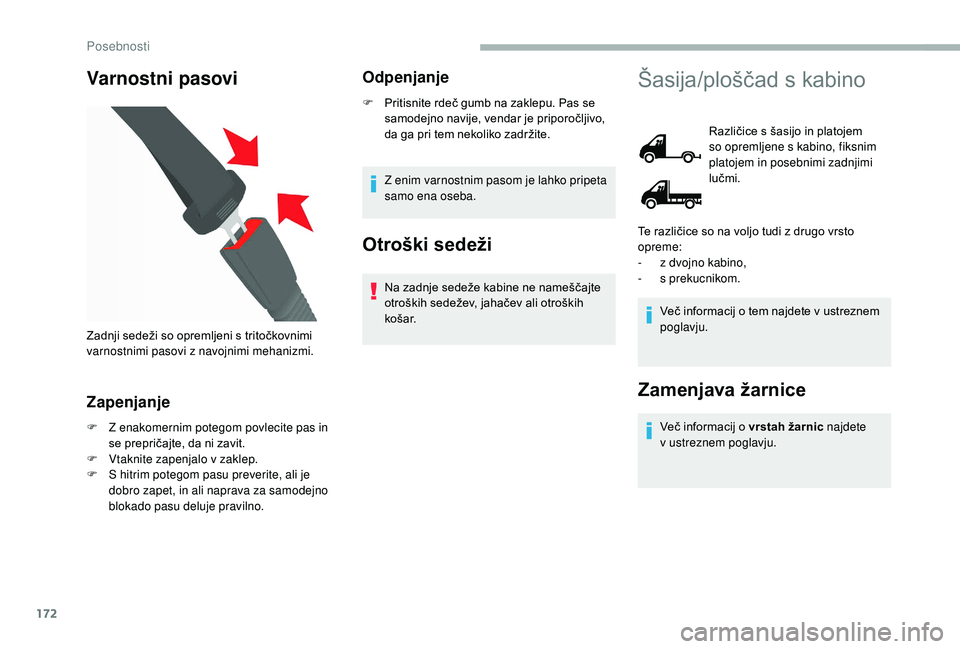

Varnostni pasovi
Zapenjanje
F Z enakomernim potegom povlecite pas in se prepričajte, da ni zavit.
F
Vt
aknite zapenjalo v
zaklep.
F
S h
itrim potegom pasu preverite, ali je
dobro zapet, in ali naprava za samodejno
blokado pasu deluje pravilno.
Odpenjanje
F Pritisnite rdeč gumb na zaklepu. Pas se samodejno navije, vendar je priporočljivo,
da ga pri tem nekoliko zadržite.
Z enim varnostnim pasom je lahko pripeta
samo ena oseba.
Otroški sedeži
Na zadnje sedeže kabine ne nameščajte
otroških sedežev, jahačev ali otroških
ko š a r.
Zadnji sedeži so opremljeni s
tritočkovnimi
varnostnimi pasovi z
navojnimi mehanizmi.
Šasija/ploščad s kabino
Različice s šasijo in platojem
s o opremljene s kabino, fiksnim
platojem in posebnimi zadnjimi
lučmi.
Več informacij o
tem najdete v ustreznem
poglavju.
Zamenjava žarnice
Več informacij o vrstah žarnic najdete
v ustreznem poglavju.
Te različice so na voljo tudi z
drugo vrsto
opreme:
-
z
dvojno kabino,
-
s
prekucnikom.
Posebnosti
Page 175 of 232
173

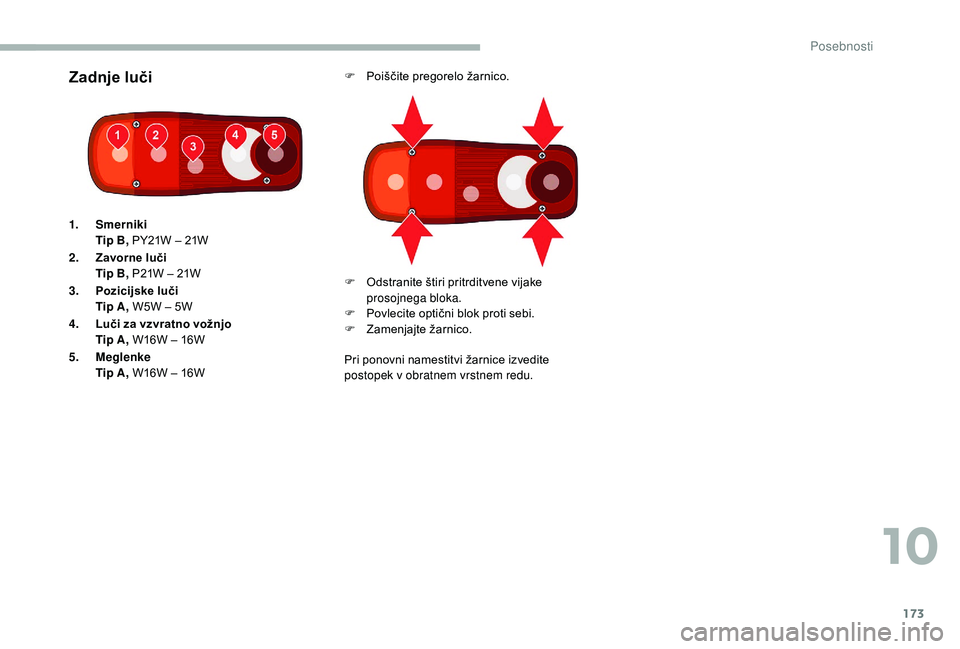

Zadnje lučiF Poiščite pregorelo žarnico.
Pri ponovni namestitvi žarnice izvedite
postopek v
obratnem vrstnem redu.
1.
Smerniki
Tip B, PY21W – 21W
2. Zavorne luči
Tip B, P21W – 21W
3. Pozicijske luči
Tip A, W5W – 5W
4. Luči za vzvratno vožnjo
Tip A, W16W – 16W
5. Meglenke
Tip A, W16W – 16W F
O
dstranite štiri pritrditvene vijake
prosojnega bloka.
F
P
ovlecite optični blok proti sebi.
F
Z
amenjajte žarnico.
10
Posebnosti
Page 176 of 232
174

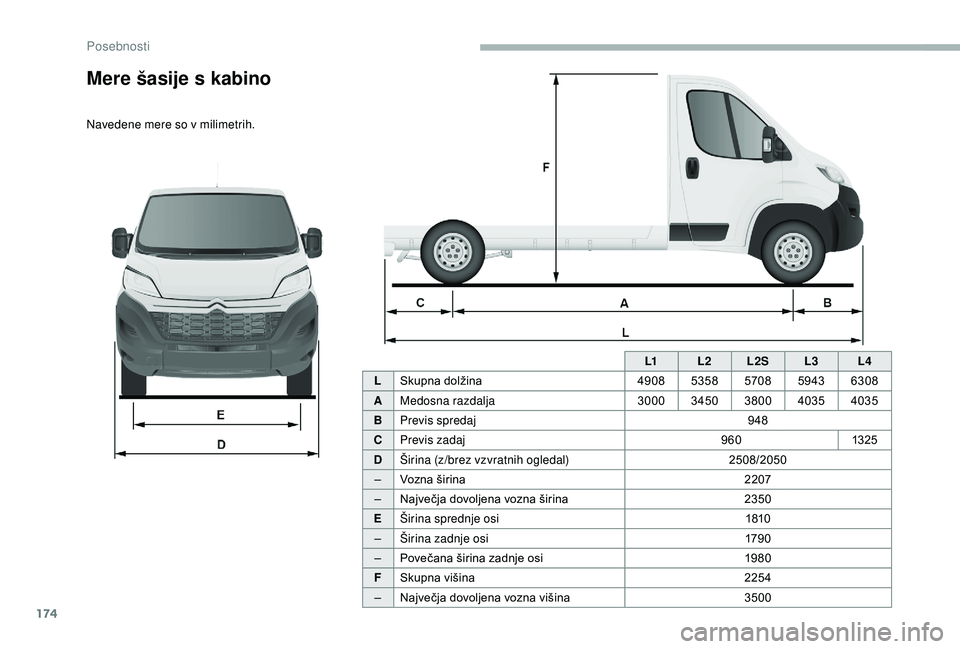

L1L2L2S L3L4
L Skupna dolžina 49085358 57085943 6308
A Medosna razdalja 300034503800 4035 4035
B Previs spredaj 948
C Previs zadaj 9601325
D Širina (z/brez vzvratnih ogledal) 2508/2050
– Vozna širina 2207
– Največja dovoljena vozna širina 2350
E Širina sprednje osi 1810
– Širina zadnje osi 179 0
– Povečana širina zadnje osi 1980
F Skupna višina 2254
– Največja dovoljena vozna višina 3500
Mere šasije s kabino
Navedene mere so v milimetrih.
Posebnosti
Page 177 of 232
175
Mere ploščadi s kabino
Navedene mere so v milimetrih.
L1L2L2S L3L4
L Skupna dolžina 5293
5 74 36093 63286693
A Medosna razdalja 3000
34503800 4035 4035
B Previs spredaj 948
C Previs zadaj 13 4 5
1710
D Širina (z/brez vzvratnih ogledal) – /210 0
– Vozna širina –
– Največja dovoljena vozna širina –
E Širina sprednje osi 1810
– Širina zadnje osi 179 0
– Povečana širina zadnje osi 1980
F Skupna višina 215 3
– Največja dovoljena vozna višina –
10
Posebnosti
Page 178 of 232
176

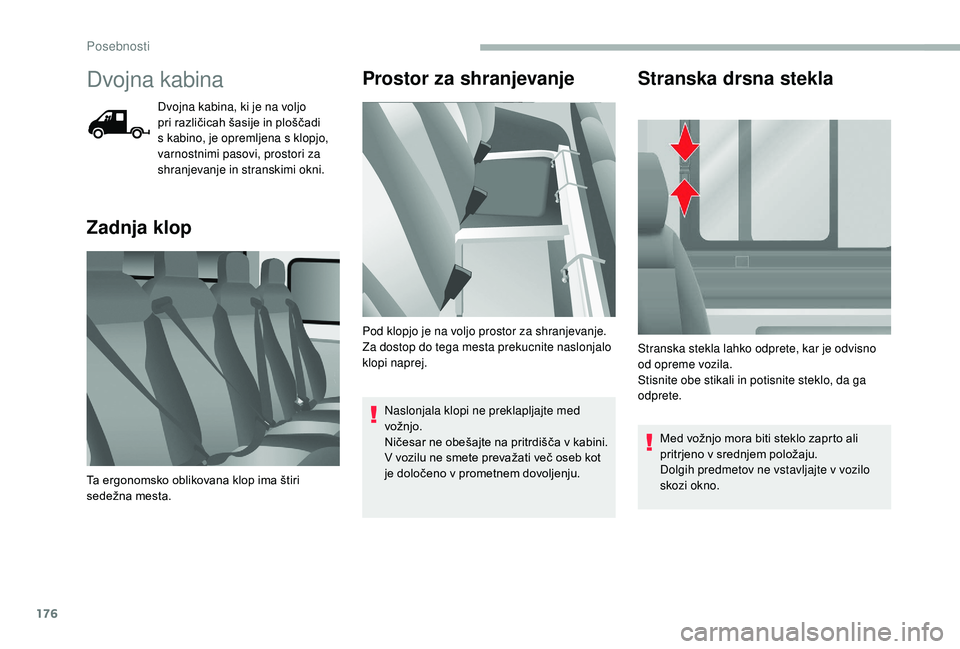

Dvojna kabina
Dvojna kabina, ki je na voljo
pri različicah šasije in ploščadi
s kabino, je opremljena s klopjo,
varnostnimi pasovi, prostori za
shranjevanje in stranskimi okni.
Zadnja klop Prostor za shranjevanje
Naslonjala klopi ne preklapljajte med
vožnjo.
Ničesar ne obešajte na pritrdišča v
kabini.
V vozilu ne smete prevažati več oseb kot
je določeno v
prometnem dovoljenju.
Stranska drsna stekla
Med vožnjo mora biti steklo zaprto ali
pritrjeno v srednjem položaju.
Dolgih predmetov ne vstavljajte v
vozilo
skozi okno.
Ta ergonomsko oblikovana klop ima štiri
sedežna mesta. Stranska stekla lahko odprete, kar je odvisno
od opreme vozila.
Stisnite obe stikali in potisnite steklo, da ga
odprete.
Pod klopjo je na voljo prostor za shranjevanje.
Za dostop do tega mesta prekucnite naslonjalo
klopi naprej.
Posebnosti
Page 179 of 232
177

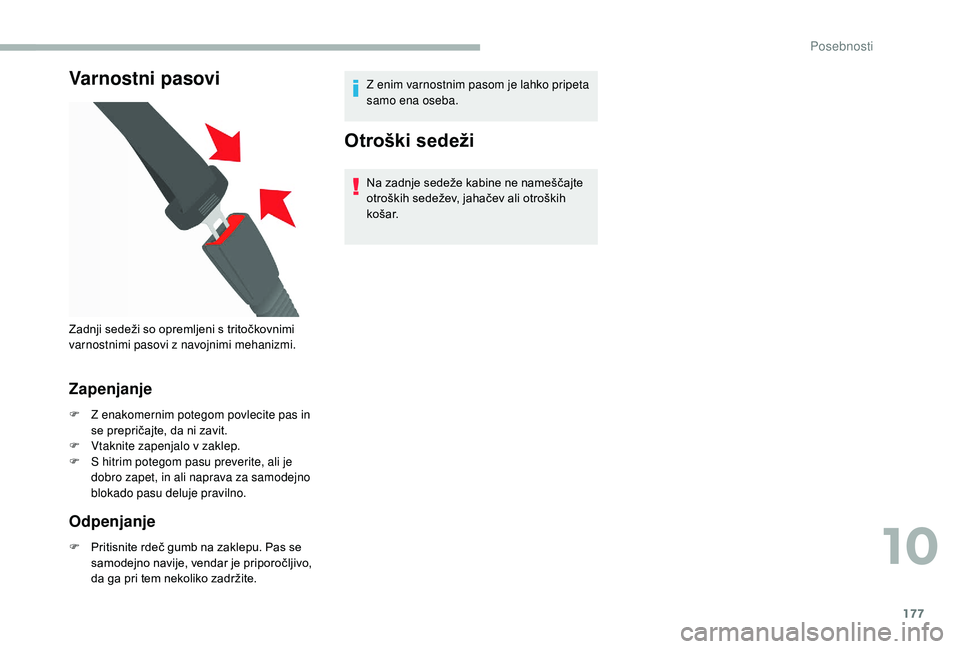

Varnostni pasovi
Zapenjanje
F Z enakomernim potegom povlecite pas in se prepričajte, da ni zavit.
F
Vt
aknite zapenjalo v
zaklep.
F
S h
itrim potegom pasu preverite, ali je
dobro zapet, in ali naprava za samodejno
blokado pasu deluje pravilno.
Odpenjanje
F Pritisnite rdeč gumb na zaklepu. Pas se samodejno navije, vendar je priporočljivo,
da ga pri tem nekoliko zadržite. Z enim varnostnim pasom je lahko pripeta
samo ena oseba.
Otroški sedeži
Na zadnje sedeže kabine ne nameščajte
otroških sedežev, jahačev ali otroških
ko š a r.
Zadnji sedeži so opremljeni s
tritočkovnimi
varnostnimi pasovi z
navojnimi mehanizmi.
10
Posebnosti
Page 180 of 232
178

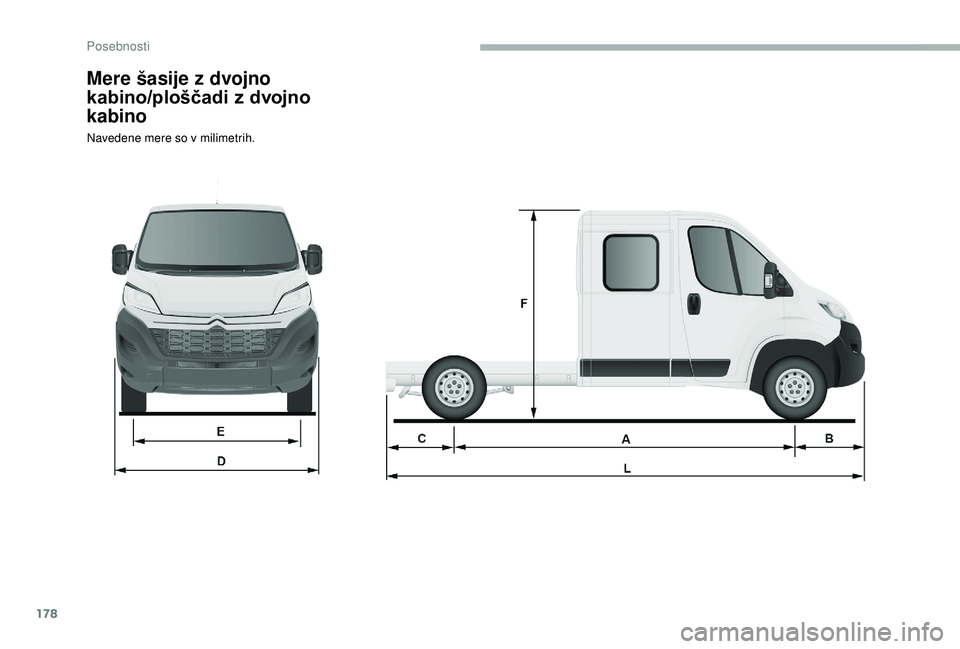

Mere šasije z dvojno
kabino/ploščadi z dvojno
kabino
Navedene mere so v milimetrih.
Posebnosti
