CITROEN JUMPER 2019 Návod na použití (in Czech)

119

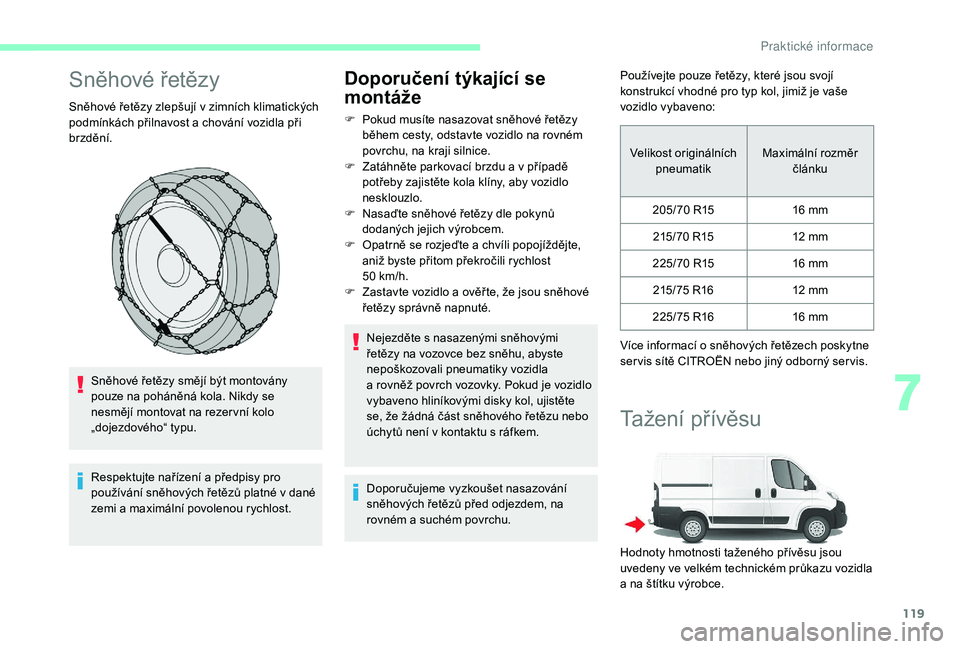

Sněhové řetězy
Sněhové řetězy zlepšují v zimních klimatických
p odmínkách přilnavost a chování vozidla při
brzdění.
Sněhové řetězy smějí být montovány
pouze na poháněná kola. Nikdy se
nesmějí montovat na rezer vní kolo
„dojezdového“ typu.
Respektujte nařízení a
předpisy pro
používání sněhových řetězů platné v
dané
zemi a
maximální povolenou rychlost.
Doporučení týkající se
montáže
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a v případě
potřeby zajistěte kola klíny, aby vozidlo
nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost
50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Nejezděte s
nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškozovali pneumatiky vozidla
a
rovněž povrch vozovky. Pokud je vozidlo
vybaveno hliníkovými disky kol, ujistěte
se, že žádná část sněhového řetězu nebo
úchytů není v
kontaktu s ráfkem.
Doporučujeme vyzkoušet nasazování
sněhových řetězů před odjezdem, na
rovném a
suchém povrchu. Používejte pouze řetězy, které jsou svojí
konstrukcí vhodné pro typ kol, jimiž je vaše
vozidlo vybaveno:
Velikost originálních pneumatik Maximální rozměr
článku
205/70
R1516
mm
215/ 70
R

1512
mm
225/70
R1516
mm
215/75
R1612
mm
225/75
R1616
mm
Více informací o
sněhových řetězech poskytne
ser vis sítě CITROËN nebo jiný odborný ser vis.
Tažení přívěsu
Hodnoty hmotnosti taženého přívěsu jsou
uvedeny ve velkém technickém průkazu vozidla
a
na štítku výrobce.
7
Pr

120
Více informací o technických
ch arakteristikách vozidla, zejména
o
hmotnostech a dovoleném zatížení
tažného zařízení, naleznete v
příslušné
části.
Naleznete zde informace o
kapacitách vozidla
z

hlediska tažení přívěsu, karavanu, člunu atd. Doporučujeme vám používat originální
tažná zařízení CITROËN a
příslušné
kabelové svazky, které byly přezkoušeny
a
schváleny již při navrhování vozidla,
a
požádat o montáž tohoto zařízení
dealerskou síť nebo CITROËN.
Tato originální tažná zařízení jsou
kompatibilní s
funkcí zadního parkovacího
asistenta a
s kamerou pro couvání, je-li
vaše vozidlo takto vybaveno.
Pokud si tažné zařízení necháte
namontovat jinde než u
dealera
CITROËN, musí být tato montáž
bezpodmínečně provedena v
souladu
s

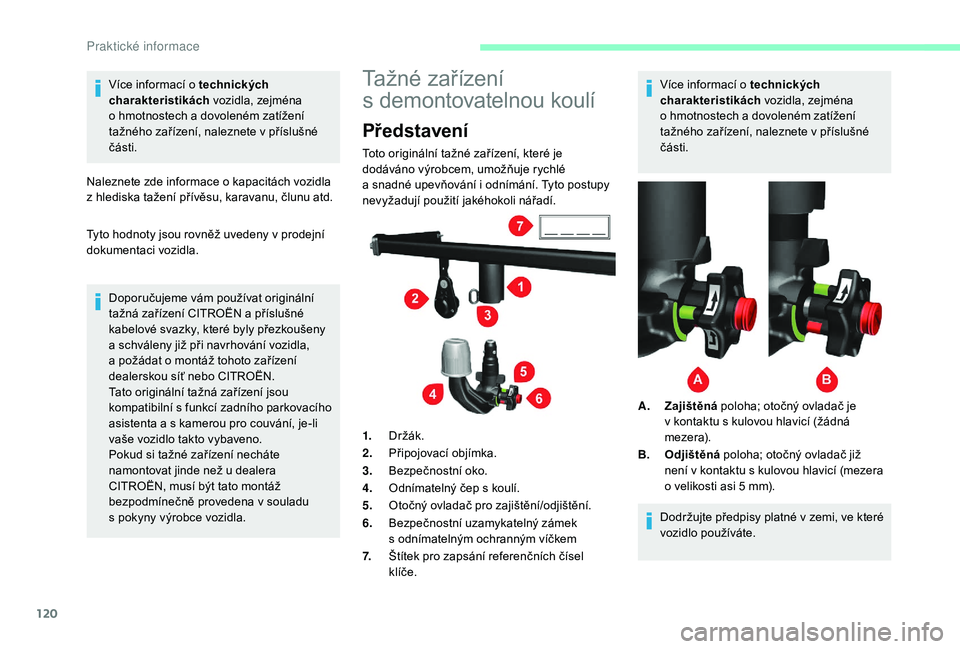

pokyny výrobce vozidla.Tažné zařízení
s demontovatelnou koulí
Představení
Toto originální tažné zařízení, které je
dodáváno výrobcem, umožňuje rychlé
a
snadné upevňování i odnímání. Tyto postupy
nevyžadují použití jakéhokoli nářadí.
1. Držák.
2. Připojovací objímka.
3. Bezpečnostní oko.
4. Odnímatelný čep s
koulí.
5. Otočný ovladač pro zajištění/odjištění.
6. Bezpečnostní uzamykatelný zámek
s
odnímatelným ochranným víčkem
7. Štítek pro zapsání referenčních čísel
klíče. Více informací o
technických
charakteristikách vozidla, zejména
o hmotnostech a dovoleném zatížení
tažného zařízení, naleznete v příslušné
části.
A. Zajištěná poloha; otočný ovladač je
v
kontaktu s kulovou hlavicí (žádná
m ezer a).
B. Odjištěná poloha; otočný ovladač již
není v
kontaktu s kulovou hlavicí (mezera
o
velikosti asi 5 mm).
Dodržujte předpisy platné v
zemi, ve které
vozidlo používáte.
Tyto hodnoty jsou rovněž uvedeny v

prodejní
dokumentaci vozidla.
Praktick

121

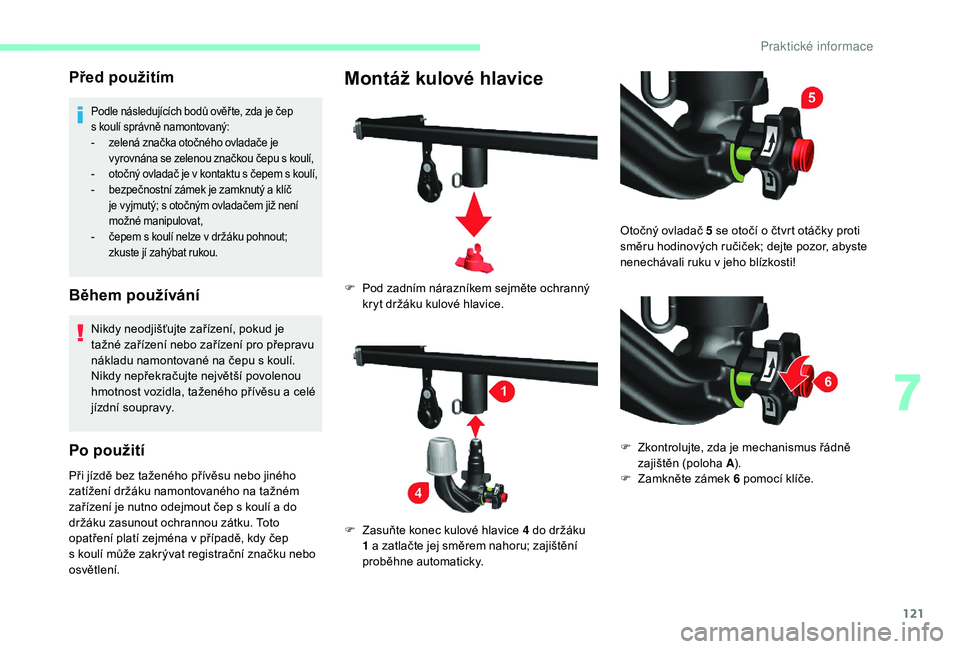

Před použitím
Podle následujících bodů ověř te, zda je čep
s koulí správně namontovaný:
-

z
elená značka otočného ovladače je
vyrovnána se zelenou značkou čepu s
koulí,
-

o
točný ovladač je v kontaktu s čepem s koulí,
-

b
ezpečnostní zámek je zamknutý a klíč
je vyjmutý; s
otočným ovladačem již není
možné manipulovat,
-

č
epem s koulí nelze v držáku pohnout;
zkuste jí zahýbat rukou.
Během používání
Nikdy neodjišťujte zařízení, pokud je
tažné zařízení nebo zařízení pro přepravu
nákladu namontované na čepu s
koulí.
Nikdy nepřekračujte největší povolenou
hmotnost vozidla, taženého přívěsu a
celé
jízdní soupravy.
Po použití
Při jízdě bez taženého přívěsu nebo jiného
zatížení držáku namontovaného na tažném
zařízení je nutno odejmout čep s
koulí a do
držáku zasunout ochrannou zátku. Toto
opatření platí zejména v
případě, kdy čep
s
koulí může zakrývat registrační značku nebo
osvětlení.
Montáž kulové hlavice
F Pod zadním nárazníkem sejměte ochranný kryt držáku kulové hlavice.
F

Z
asuňte konec kulové hlavice 4 do držáku
1
a zatlačte jej směrem nahoru; zajištění
proběhne automaticky. Otočný ovladač 5
se otočí o čtvrt otáčky proti
směru hodinových ručiček; dejte pozor, abyste
nenechávali ruku v jeho blízkosti!
F
Z
kontrolujte, zda je mechanismus řádně
zajištěn (poloha A ).
F

Z
amkněte zámek 6 pomocí klíče.
7
Praktick

122

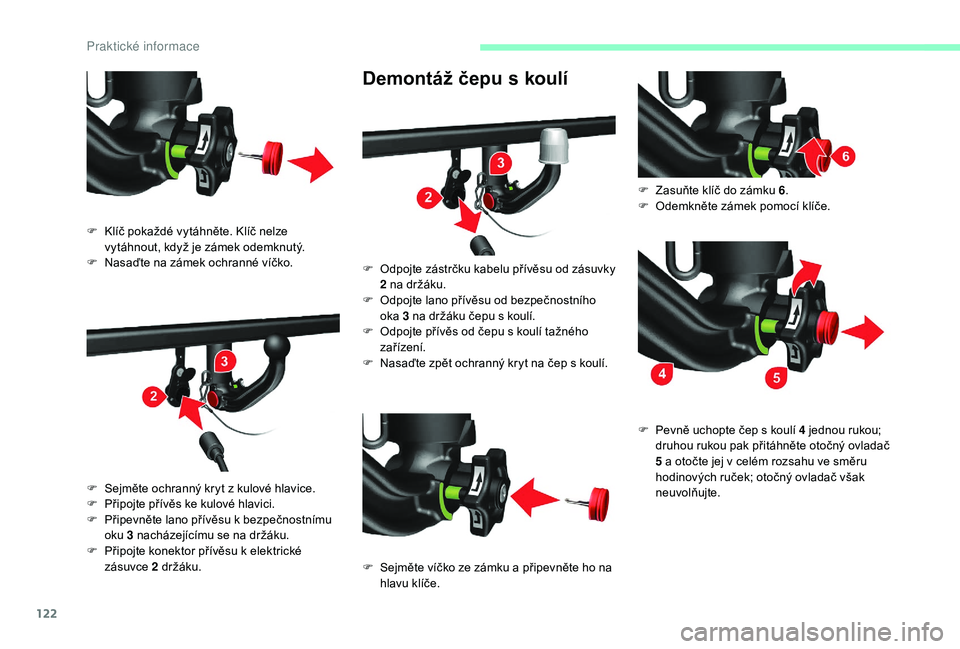

Demontáž čepu s koulí
F Klíč pokaždé vytáhněte. Klíč nelze
vytáhnout, když je zámek odemknutý.
F

N
asaďte na zámek ochranné víčko.
F

S
ejměte ochranný kryt z kulové hlavice.
F

P
řipojte přívěs ke kulové hlavici.
F

P
řipevněte lano přívěsu k bezpečnostnímu
oku 3
nacházejícímu se na držáku.
F

P
řipojte konektor přívěsu k elektrické
zásuvce 2

d
ržáku. F

O
dpojte zástrčku kabelu přívěsu od zásuvky
2
na držáku.
F

O
dpojte lano přívěsu od bezpečnostního
oka 3
na držáku čepu s koulí.
F

O
dpojte přívěs od čepu s koulí tažného
zařízení.
F

N
asaďte zpět ochranný kryt na čep s koulí.
F

S
ejměte víčko ze zámku a připevněte ho na
hlavu klíče. F

Z
asuňte klíč do zámku 6
.
F
O
demkněte zámek pomocí klíče.
F
Pe
vně uchopte čep s koulí 4 jednou rukou;
druhou rukou pak přitáhněte otočný ovladač
5
a otočte jej v celém rozsahu ve směru
hodinových ruček; otočný ovladač však
neuvolňujte.
Praktick

123

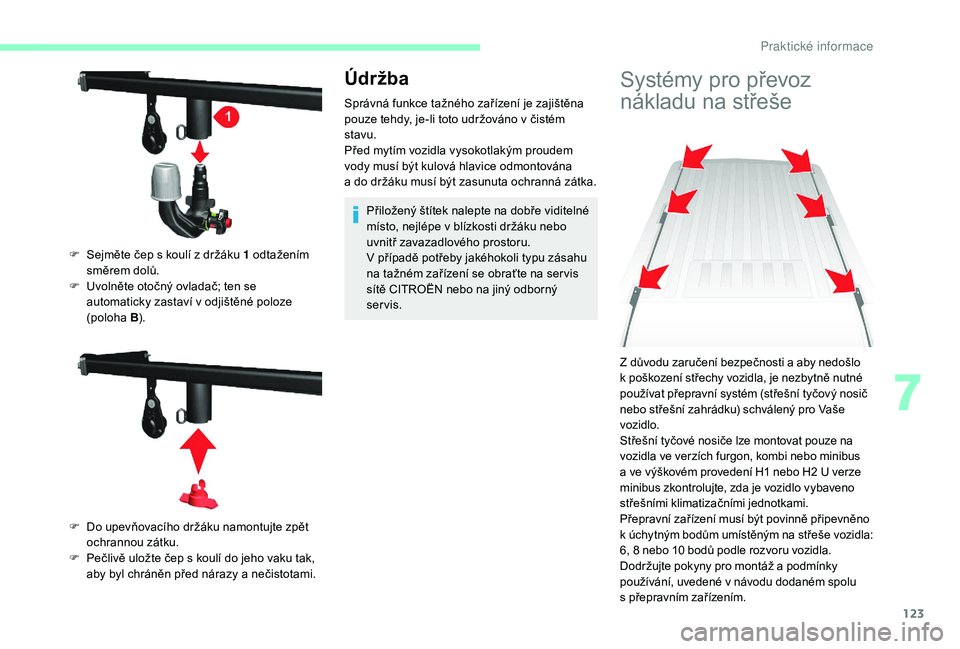

Údržba
Správná funkce tažného zařízení je zajištěna
pouze tehdy, je-li toto udržováno v čistém
stavu.
Před mytím vozidla vysokotlakým proudem
vody musí být kulová hlavice odmontována
a
do držáku musí být zasunuta ochranná zátka. Přiložený štítek nalepte na dobře viditelné
místo, nejlépe v
blízkosti držáku nebo
uvnitř zavazadlového prostoru.
V případě potřeby jakéhokoli typu zásahu
na tažném zařízení se obraťte na ser vis
sítě CITROËN nebo na jiný odborný
servis.
Systémy pro převoz
nákladu na střeše
F Sejměte čep s koulí z držáku 1 odtažením
směrem dolů.
F

U
volněte otočný ovladač; ten se
automaticky zastaví v
odjištěné poloze
(poloha B).
F

D
o upevňovacího držáku namontujte zpět
ochrannou zátku.
F

Pe
člivě uložte čep s koulí do jeho vaku tak,
aby byl chráněn před nárazy a
nečistotami. Z důvodu zaručení bezpečnosti a
aby nedošlo
k
poškození střechy vozidla, je nezbytně nutné
používat přepravní systém (střešní tyčový nosič
nebo střešní zahrádku) schválený pro Vaše
vozidlo.
Střešní tyčové nosiče lze montovat pouze na
vozidla ve verzích furgon, kombi nebo minibus
a
ve výškovém provedení H1 nebo H2 U verze
minibus zkontrolujte, zda je vozidlo vybaveno
střešními klimatizačními jednotkami.
Přepravní zařízení musí být povinně připevněno
k
ú

chytným bodům umístěným na střeše vozidla:
6, 8
nebo 10 bodů podle rozvoru vozidla.
Dodržujte pokyny pro montáž a
podmínky
používání, uvedené v
návodu dodaném spolu
s
přepravním zařízením.
7
Praktick

124

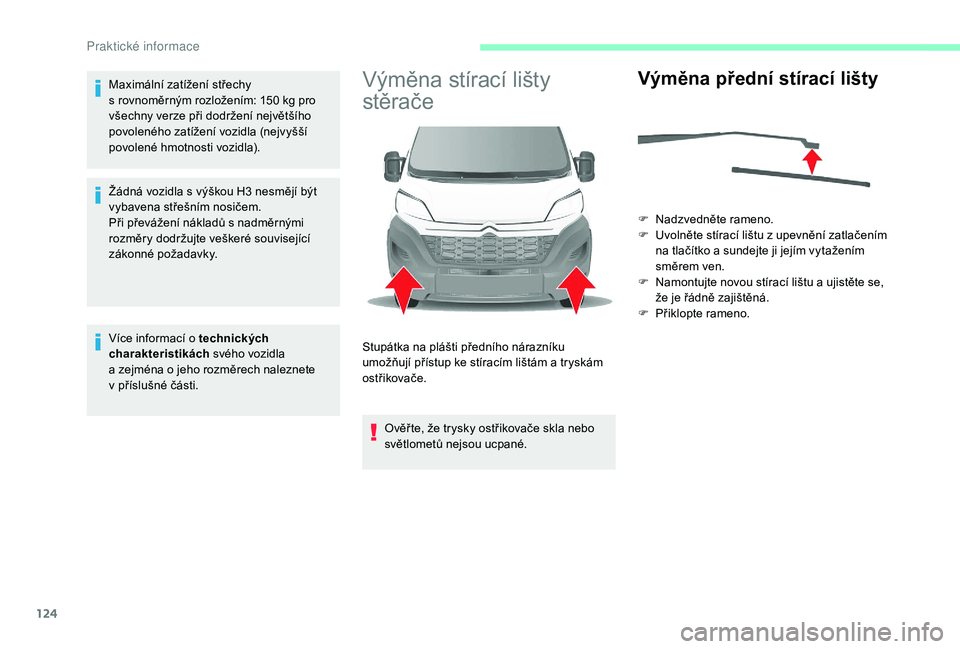

Maximální zatížení střechy
s rovnoměrným rozložením: 150 kg pro
všechny verze při dodržení největšího
povoleného zatížení vozidla (nejvyšší
povolené hmotnosti vozidla).
Žádná vozidla s
výškou H3 nesmějí být
vybavena střešním nosičem.
Při převážení nákladů s
nadměrnými
rozměry dodržujte veškeré související
zákonné požadavky.
Více informací o
technických
charakteristikách svého vozidla
a
zejména o jeho rozměrech naleznete
v
příslušné části.Výměna stírací lišty
stěrače
Ověř te, že trysky ostřikovače skla nebo
světlometů nejsou ucpané.
Výměna přední stírací lišty
F Nadzvedněte rameno.
F U volněte stírací lištu z upevnění zatlačením
na tlačítko a
sundejte ji jejím vytažením
směrem ven.
F

N
amontujte novou stírací lištu a ujistěte se,
že je řádně zajištěná.
F

P
řiklopte rameno.
Stupátka na plášti předního nárazníku
umožňují přístup ke stíracím lištám a

tryskám
ostřikovače.
Pr

125

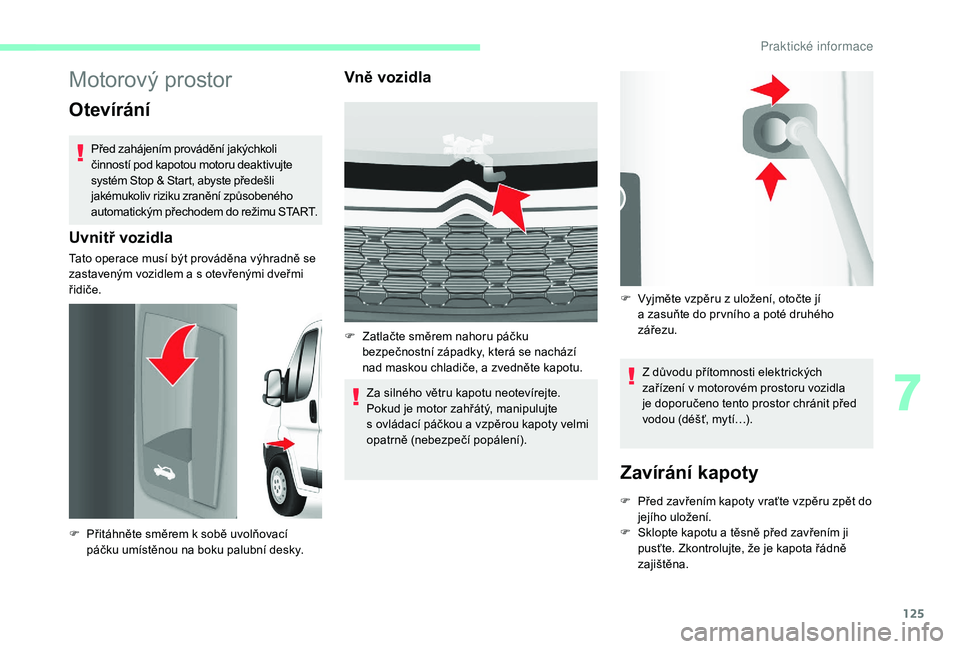

Motorový prostor
Otevírání
Před zahájením provádění jakýchkoli
činností pod kapotou motoru deaktivujte
systém Stop & Start, abyste předešli
jakémukoliv riziku zranění způsobeného
automatickým přechodem do režimu START.
Uvnitř vozidla
Tato operace musí být prováděna výhradně se
zastaveným vozidlem a s otevřenými dveřmi
řidiče.
Vně vozidla
Za silného větru kapotu neotevírejte.
Pokud je motor zahřátý, manipulujte
s
ovládací páčkou a vzpěrou kapoty velmi
opatrně (nebezpečí popálení). Z důvodu přítomnosti elektrických
zařízení v
motorovém prostoru vozidla
je doporučeno tento prostor chránit před
vodou (déšť, mytí…).
Zavírání kapoty
F Přitáhněte směrem k sobě uvolňovací
páčku umístěnou na boku palubní desky. F

Z
atlačte směrem nahoru páčku
bezpečnostní západky, která se nachází
nad maskou chladiče, a zvedněte kapotu.
F
V
yjměte vzpěru z uložení, otočte jí
a zasuňte do pr vního a poté druhého
zářezu.
F
P
řed zavřením kapoty vraťte vzpěru zpět do
jejího uložení.
F S klopte kapotu a těsně před zavřením ji
pusťte. Zkontrolujte, že je kapota řádně
zajištěna.
7
Pr

126

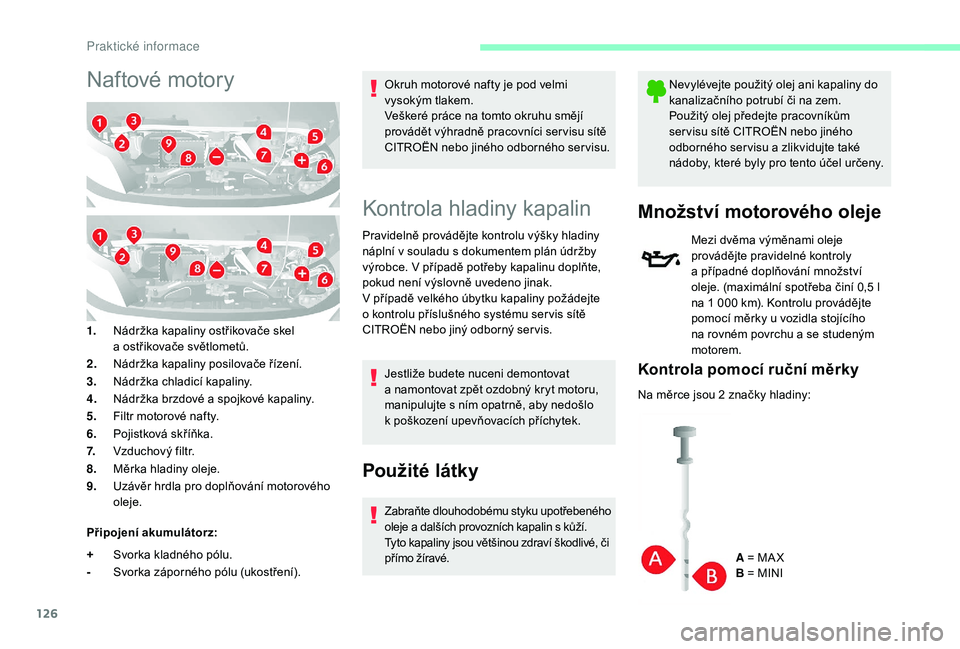

Naftové motor y
1.Nádržka kapaliny ostřikovače skel
a
ostřikovače světlometů.
2. Nádržka kapaliny posilovače řízení.
3. Nádržka chladicí kapaliny.
4. Nádržka brzdové a
spojkové kapaliny.
5. Filtr motorové nafty.
6. Pojistková skříňka.
7. Vzduchový filtr.
8. Měrka hladiny oleje.
9. Uzávěr hrdla pro doplňování motorového
oleje.
Připojení akumulátorz:
+ Svorka kladného pólu.
- Svorka záporného pólu (ukostření). Okruh motorové nafty je pod velmi
vysokým tlakem.
Veškeré práce na tomto okruhu smějí
provádět výhradně pracovníci ser visu sítě
CITROËN nebo jiného odborného ser visu.
Kontrola hladiny kapalin
Pravidelně provádějte kontrolu výšky hladiny
náplní v
souladu s dokumentem plán údržby
výrobce. V případě potřeby kapalinu doplňte,
pokud není výslovně uvedeno jinak.
V případě velkého úbytku kapaliny požádejte
o
kontrolu příslušného systému ser vis sítě
CITROËN nebo jiný odborný ser vis.
Jestliže budete nuceni demontovat
a
namontovat zpět ozdobný kryt motoru,
manipulujte s
ním opatrně, aby nedošlo
k
poškození upevňovacích příchytek.
Použité látky
Zabraňte dlouhodobému styku upotřebeného
oleje a dalších provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé. Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej předejte pracovníkům
ser visu sítě CITROËN nebo jiného
odborného ser visu a
zlikvidujte také
nádoby, které byly pro tento účel určeny.
Množství motorového oleje
Mezi dvěma výměnami oleje
provádějte pravidelné kontroly
a
případné doplňování množství
oleje. (maximální spotřeba činí 0,5
l
na 1
000 km). Kontrolu provádějte
pomocí měrky u
vozidla stojícího
na rovném povrchu a
se studeným
motorem.
Kontrola pomocí ruční měrky
Na měrce jsou 2 značky hladiny:
A = MA X
B = MINI
Praktick

127

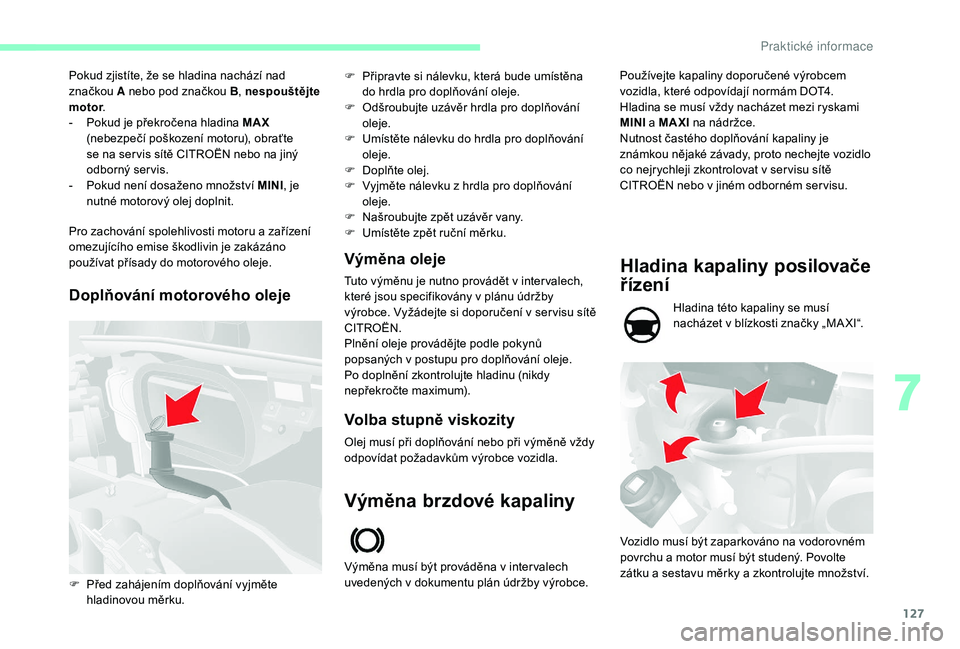

Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B , nespouštějte
motor .
-

P
okud je překročena hladina MAX
(nebezpečí poškození motoru), obraťte
se na ser vis sítě CITROËN nebo na jiný
odborný ser vis.
-

P
okud není dosaženo množství MINI , je
nutné motorový olej doplnit.
Pro zachování spolehlivosti motoru a
zařízení
omezujícího emise škodlivin je zakázáno
používat přísady do motorového oleje.
Doplňování motorového oleje Výměna oleje
Tuto výměnu je nutno provádět v inter valech,
k teré jsou specifikovány v plánu údržby
výrobce. Vyžádejte si doporučení v
ser visu sítě
CITROËN.
Plnění oleje provádějte podle pokynů
popsaných v
postupu pro doplňování oleje.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum). F

P
řipravte si nálevku, která bude umístěna
do hrdla pro doplňování oleje.
F
O
dšroubujte uzávěr hrdla pro doplňování
oleje.
F
U
místěte nálevku do hrdla pro doplňování
oleje.
F
D
oplňte olej.
F
V
yjměte nálevku z hrdla pro doplňování
oleje.
F
N
ašroubujte zpět uzávěr vany.
F
U
místěte zpět ruční měrku.
F

P

řed zahájením doplňování vyjměte
hladinovou měrku.
Volba stupně viskozity
Olej musí při doplňování nebo při výměně vždy
odpovídat požadavkům výrobce vozidla.
Výměna brzdové kapaliny
Výměna musí být prováděna v inter valech
u vedených v dokumentu plán údržby výrobce.
Hladina kapaliny posilovače
řízení
Hladina této kapaliny se musí
nacházet v blízkosti značky „MA XI“.
Vozidlo musí být zaparkováno na vodorovném
povrchu a
motor musí být studený. Povolte
zátku a

sestavu měrky a zkontrolujte množství.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi ryskami
MINI
a

MAXI
na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechejte vozidlo
co nejrychleji zkontrolovat v ser visu sítě
CITROËN nebo v jiném odborném ser visu.
7
Praktick

128

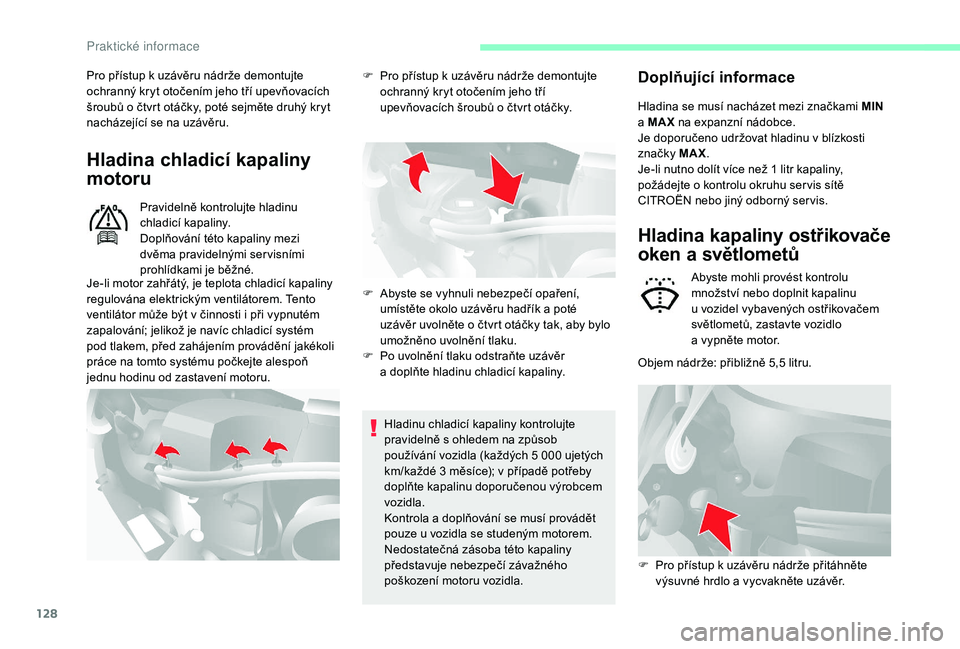

Pro přístup k uzávěru nádrže demontujte
o chranný kryt otočením jeho tří upevňovacích
šroubů o
čtvrt otáčky, poté sejměte druhý kryt
nacházející se na uzávěru.
Hladina chladicí kapaliny
motoru
Pravidelně kontrolujte hladinu
chladicí kapaliny.
Doplňování této kapaliny mezi
dvěma pravidelnými ser visními
prohlídkami je běžné.
Hladinu chladicí kapaliny kontrolujte
pravidelně s
ohledem na způsob
používání vozidla (každých 5
000 ujetých
km/každé 3
měsíce); v případě potřeby
doplňte kapalinu doporučenou výrobcem
vozidla.
Kontrola a
doplňování se musí provádět
pouze u
vozidla se studeným motorem.
Nedostatečná zásoba této kapaliny
představuje nebezpečí závažného
poškození motoru vozidla.
Je-li motor zahřátý, je teplota chladicí kapaliny
regulována elektrickým ventilátorem. Tento
ventilátor může být v
činnosti i při vypnutém
zapalování; jelikož je navíc chladicí systém
pod tlakem, před zahájením provádění jakékoli
práce na tomto systému počkejte alespoň
jednu hodinu od zastavení motoru. F

P
ro přístup k uzávěru nádrže demontujte
ochranný kryt otočením jeho tří
upevňovacích šroubů o čtvrt otáčky.
F
A
byste se vyhnuli nebezpečí opaření,
umístěte okolo uzávěru hadřík a
poté
uzávěr uvolněte o
čtvrt otáčky tak, aby bylo
umožněno uvolnění tlaku.
F

P
o uvolnění tlaku odstraňte uzávěr
a
doplňte hladinu chladicí kapaliny.
Doplňující informace
Hladina se musí nacházet mezi značkami MIN
a MAX na expanzní nádobce.
Je doporučeno udržovat hladinu v
blízkosti
značky MAX .
Je-li nutno dolít více než 1
litr kapaliny,
požádejte o
kontrolu okruhu ser vis sítě
CITROËN nebo jiný odborný ser vis.
Hladina kapaliny ostřikovače
oken a
s
větlometů
Abyste mohli provést kontrolu
množství nebo doplnit kapalinu
u
vozidel vybavených ostřikovačem
světlometů, zastavte vozidlo
a
vypněte motor.
Objem nádrže: přibližně 5,5
litru.
F

P

ro přístup k uzávěru nádrže přitáhněte
výsuvné hrdlo a
vycvakněte uzávěr.
Pr
