CITROEN JUMPER 2020 Návod na použití (in Czech)

139
Technické charakteristiky
9

DNECESTUJTE NA MÍSTĚ ZA SEDADLEM SE SKLOPENÝM OPĚRADLEM NEBO ZA ZAVAZADLY UMÍSTĚNÝMI V PRVNÍ ŘADĚ SEDADEL.EPŘITÁHNĚTE PRO SKLOPENÍ.

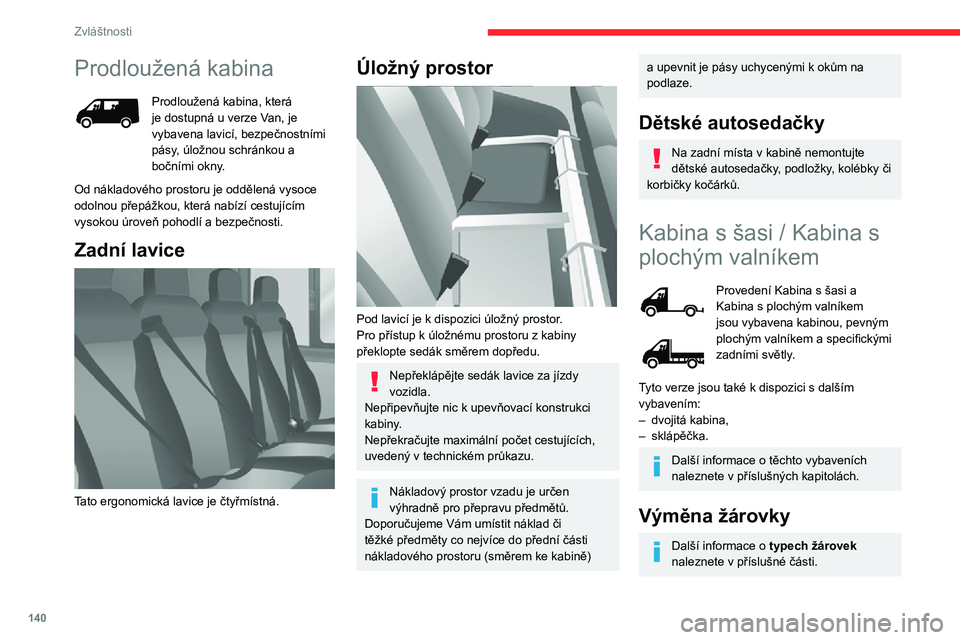

140
Zvláštnosti
Prodloužená kabina
Prodloužená kabina, která je dostupná u verze Van, je vybavena lavicí, bezpečnostními pásy, úložnou schránkou a bočními okny.
Od nákladového prostoru je oddělená vysoce odolnou přepážkou, která nabízí cestujícím vysokou úroveň pohodlí a bezpečnosti.
Zadní lavice

Tato ergonomická lavice je čtyřmístná.
Úložný prostor

Pod lavicí je k dispozici úložný prostor.Pro přístup k úložnému prostoru z kabiny překlopte sedák směrem dopředu.
Nepřeklápějte sedák lavice za jízdy vozidla.Nepřipevňujte nic k upevňovací konstrukci kabiny.Nepřekračujte maximální počet cestujících, uvedený v technickém průkazu.
Nákladový prostor vzadu je určen výhradně pro přepravu předmětů.Doporučujeme Vám umístit náklad či
těžké předměty co nejvíce do přední části nákladového prostoru (směrem ke kabině)
a upevnit je pásy uchycenými k okům na podlaze.
Dětské autosedačky
Na zadní místa v kabině nemontujte dětské autosedačky, podložky, kolébky či korbičky kočárků.
Kabina s šasi / Kabina s
plochým valníkem
Provedení Kabina s šasi a Kabina s plochým valníkem jsou vybavena kabinou, pevným plochým valníkem a specifickými zadními světly.
Tyto verze jsou také k dispozici s dalším vybavením:– dvojitá kabina,– sklápěčka.
Další informace o těchto vybaveních naleznete v příslušných kapitolách.
Výměna žárovky
Další informace o typech žárovek naleznete v příslušné části.
Zadní světla

1.Směrová světla
Typ B, PY21W – 21 W
2.Brzdová světlaTyp B, P21W – 21 W
3.Obrysová světlaTyp A, W5W – 5 W
4.Zpětná světla na couváníTyp A, W16W – 16 W
5.Mlhová světlaTyp A, W16W – 16 W
► Najděte vadnou žárovku.

141
Zvláštnosti
10Zadní světla

1.Směrová světla
Typ B, PY21W – 21 W
2.Brzdová světlaTyp B, P21W – 21 W
3.Obrysová světlaTyp A, W5W – 5 W
4.Zpětná světla na couváníTyp A, W16W – 16 W
5.Mlhová světlaTyp A, W16W – 16 W
► Najděte vadnou žárovku.

► Vyšroubujte čtyři upevňovací šrouby sdružené svítilny.► Vytáhněte sdruženou svítilnu směrem k sobě.► Vyměňte žárovku.Při zpětné montáži světel proveďte uvedený postup v obráceném pořadí.

142
Zvláštnosti
Rozměry kabiny s podvozkem


Rozměry jsou udány v milimetrech.
L1L2L2SL3L4
LCelková délka4 9085 3585 7085 9436 308

143
Zvláštnosti
10L1L2L2SL3L4
ARozvor3 0003 4503 8004 0354 035
BPřevis vpředu948
CPřevis vzadu9601 325
DŠířka (se zrcátky / bez zrcátek)2 508/2 050
–Šířka zástavby2 207
–Maximální šířka zástavby2 350
ERozchod kol vpředu1 810
–Rozchod kol vzadu1 790
–Zvětšený rozchod kol vzadu1 980
FCelková výška2 254
–Maximální výška zástavby3 500

144
Zvláštnosti
Rozměry kabiny s valníkem


Rozměry jsou udány v milimetrech.
L1L2L2SL3L4
LCelková délka5 2935 7436 0936 3286 693
Dvojitá kabina
Dvojitá kabina, která je dostupná u verzí Kabina s šasi a Kabina s plochým valníkem, je vybavena lavicí, bezpečnostními pásy, úložnou schránkou a bočními okny.

145
Zvláštnosti
10L1L2L2SL3L4
ARozvor3 0003 4503 8004 0354 035
BPřevis vpředu948
CPřevis vzadu1 3451 710
DŠířka (se zrcátky / bez zrcátek)–/2 100
–Šířka zástavby–
–Maximální šířka zástavby–
ERozchod kol vpředu1 810
–Rozchod kol vzadu1 790
–Zvětšený rozchod kol vzadu1 980
FCelková výška2 153
–Maximální výška zástavby–
Dvojitá kabina
Dvojitá kabina, která je dostupná u verzí Kabina s šasi a Kabina s plochým valníkem, je vybavena lavicí, bezpečnostními pásy, úložnou schránkou a bočními okny.

146
Zvláštnosti
Zadní lavice

Tato ergonomická lavice je čtyřmístná.
Úložný prostor

Pod lavicí je k dispozici úložný prostor.Pro získání přístupu překlopte sedák směrem dopředu.
Nepřeklápějte sedák lavice za jízdy vozidla.Nepřipevňujte nic k upevňovací konstrukci kabiny.Nepřekračujte maximální počet cestujících, uvedený v technickém průkazu.
Dětské autosedačky
Na zadní místa v kabině nemontujte dětské autosedačky, podložky, kolébky či korbičky kočárků.
Rozměry dvojité kabiny s podvozkem / valníkem


Rozměry jsou udány v milimetrech.

147
Zvláštnosti
10Rozměry dvojité kabiny s podvozkem / valníkem


Rozměry jsou udány v milimetrech.

148
Zvláštnosti
Dvojitá kabina s podvozkemDvojitá kabina s valníkem
L3L4L2L3L4
LCelková délka5 8436 2085 7386 2286 678
ARozvor4 0353 4504 035
BPřevis vpředu948948
CPřevis vzadu8601 2251 3401 2451 695
DŠířka (se zrcátky / bez zrcátek)2 508/2 050–/2 100
–Šířka zástavby––
–Maximální šířka zástavby––
ERozchod kol vpředu1 8101 810
–Rozchod kol vzadu1 7901 790
–Zvětšený rozchod kol vzadu1 9801 980
FCelková výška2 2542 153
–Maximální výška zástavby––
Sklápěčka

Zvedání sklápěčky zajišťuje hydroelektrická jednotka napájená akumulátorem vozidla.

Zvedání nebo sklápění se ovládá přidržením příslušných tlačítek na magnetickém, odnímatelném dálkovém ovladači umístěném na vzpěře v kabině.
