CITROEN JUMPER SPACETOURER 2018 Instrukcja obsługi (in Polish)

99

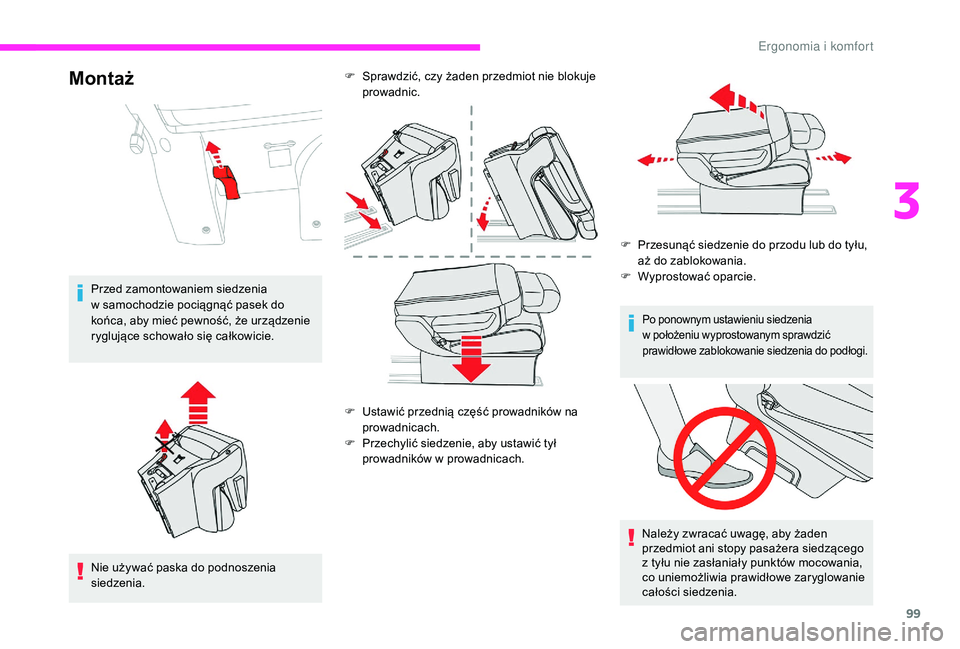

Montaż
Przed zamontowaniem siedzenia
w samochodzie pociągnąć pasek do
końca, aby mieć pewność, że urządzenie
ryglujące schowało się całkowicie.
Nie używać paska do podnoszenia
siedzenia.F

U
stawić przednią część prowadników na
prowadnicach.
F

P
rzechylić siedzenie, aby ustawić tył
prowadników w
p

rowadnicach.F

P
rzesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
F W yprostować oparcie.
Po ponownym ustawieniu siedzenia
w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do podłogi.
Należy zwracać uwagę, aby żaden
przedmiot ani stopy pasażera siedzącego
z
tyłu nie zasłaniały punktów mocowania,
co uniemożliwia prawidłowe zaryglowanie
całości siedzenia.
F

S

prawdzić, czy żaden przedmiot nie blokuje
prowadnic.
3
E

100

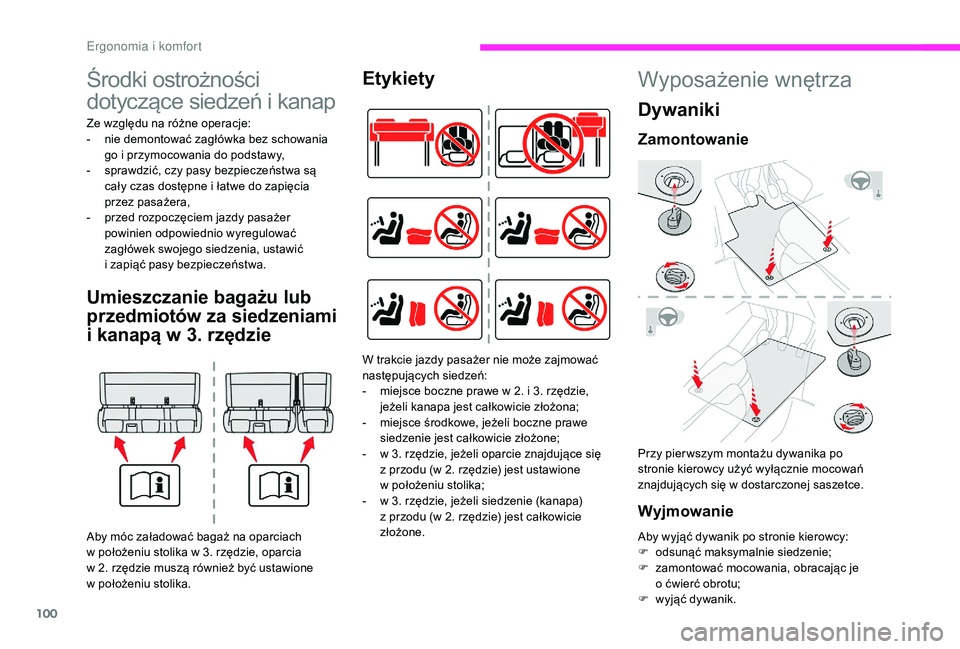

Środki ostrożności
dotyczące siedzeń i kanap
Ze względu na różne operacje:
-
n ie demontować zagłówka bez schowania
go i
przymocowania do podstawy,
-

s
prawdzić, czy pasy bezpieczeństwa są
cały czas dostępne i
łatwe do zapięcia
przez pasażera,
-

p
rzed rozpoczęciem jazdy pasażer
powinien odpowiednio wyregulować
zagłówek swojego siedzenia, ustawić
i
zapiąć pasy bezpieczeństwa.
Umieszczanie bagażu lub
przedmiotów za siedzeniami
i
k
anapą w
3
. rzędzie
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie, oparcia
w 2. rzędzie muszą również być ustawione
w położeniu stolika.
EtykietyWyposażenie wnętrza
Dywaniki
Zamontowanie
Przy pier wszym montażu dywanika po
stronie kierowcy użyć wyłącznie mocowań
znajdujących się w
dostarczonej saszetce.
Wyjmowanie
Aby wyjąć dywanik po stronie kierowcy:
F o dsunąć maksymalnie siedzenie;
F

z
amontować mocowania, obracając je
o
ćwierć obrotu;
F

w
yjąć dywanik.
W trakcie jazdy pasażer nie może zajmować
następujących siedzeń:
-

m

iejsce boczne prawe w

2. i

3. rzędzie,
jeżeli kanapa jest całkowicie złożona;
-

m

iejsce środkowe, jeżeli boczne prawe
siedzenie jest całkowicie złożone;
-

w 3

. rzędzie, jeżeli oparcie znajdujące się
z przodu (w 2. rzędzie) jest ustawione
w położeniu stolika;
-

w 3

. rzędzie, jeżeli siedzenie (kanapa)
z

przodu (w 2. rzędzie) jest całkowicie
złożone.
E

101

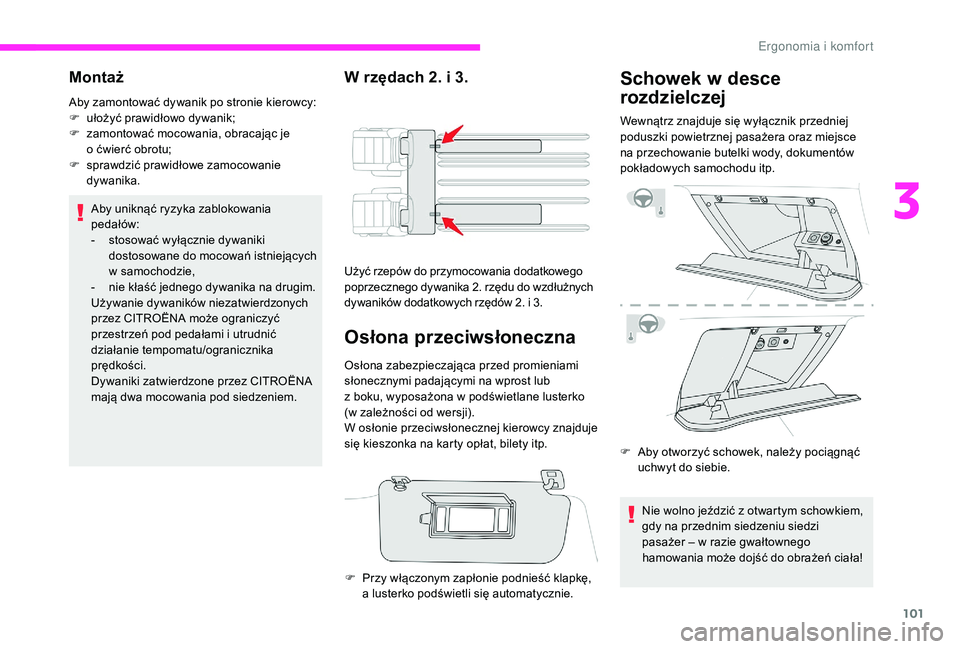

Montaż
Aby zamontować dywanik po stronie kierowcy:
F u łożyć prawidłowo dywanik;
F

z
amontować mocowania, obracając je
o ćwierć obrotu;
F

s
prawdzić prawidłowe zamocowanie
dywanika.
Aby uniknąć ryzyka zablokowania
pedałów:
-

s
tosować wyłącznie dywaniki
dostosowane do mocowań istniejących
w
samochodzie,
-

n
ie kłaść jednego dywanika na drugim.
Używanie dywaników niezatwierdzonych
przez CITROËNA może ograniczyć
przestrzeń pod pedałami i
utrudnić
działanie tempomatu/ogranicznika
prędkości.
Dywaniki zatwierdzone przez CITROËNA
mają dwa mocowania pod siedzeniem. Użyć rzepów do przymocowania dodatkowego
poprzecznego dywanika 2. rzędu do wzdłużnych
dywaników dodatkowych rzędów 2. i
3.
Osłona przeciwsłoneczna
Osłona zabezpieczająca przed promieniami
słonecznymi padającymi na wprost lub
z boku, wyposażona w podświetlane lusterko
(w zależności od wersji).
W osłonie przeciwsłonecznej kierowcy znajduje
się kieszonka na karty opłat, bilety itp.
Schowek w d esce
rozdzielczej
Wewnątrz znajduje się wyłącznik przedniej
poduszki powietrznej pasażera oraz miejsce
na przechowanie butelki wody, dokumentów
pokładowych samochodu itp.
F

A
by otworzyć schowek, należy pociągnąć
uchwyt do siebie.
Nie wolno jeździć z
otwartym schowkiem,
gdy na przednim siedzeniu siedzi
pasażer – w
razie gwałtownego
hamowania może dojść do obrażeń ciała!
W rzędach 2. i 3.
F Przy włączonym zapłonie podnieść klapkę, a lusterko podświetli się automatycznie.
3
E

102

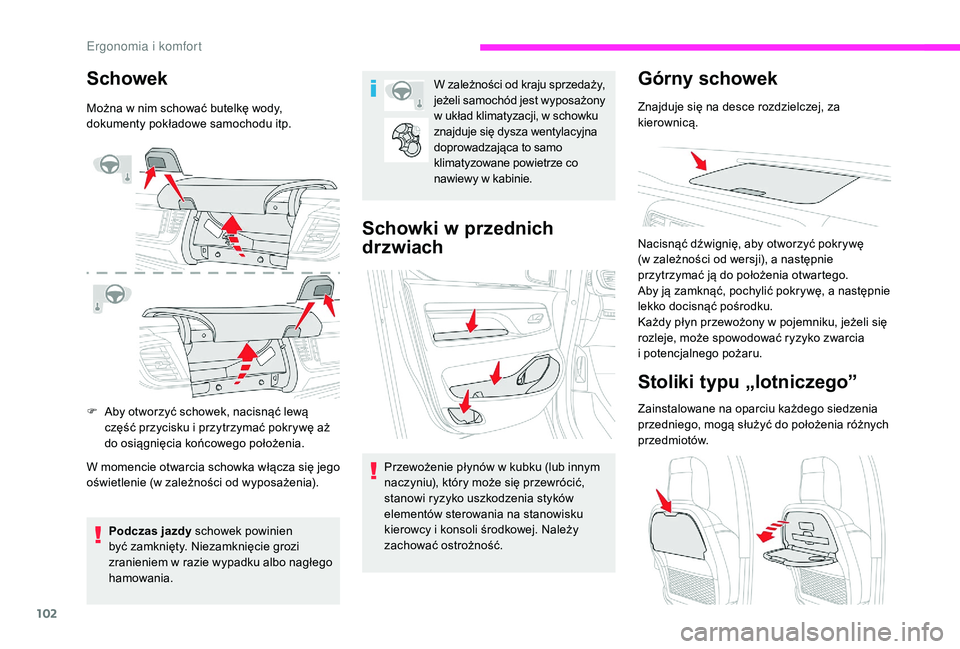

Schowek
Można w nim schować butelkę wody,
d okumenty pokładowe samochodu itp.
F

A
by otworzyć schowek, nacisnąć lewą
część przycisku i
przytrzymać pokrywę aż
do osiągnięcia końcowego położenia.
W momencie otwarcia schowka włącza się jego
oświetlenie (w zależności od wyposażenia).
Podczas jazdy schowek powinien
być zamknięty. Niezamknięcie grozi
zranieniem w
razie wypadku albo nagłego
hamowania. W zależności od kraju sprzedaży,
jeżeli samochód jest wyposażony
w
układ klimatyzacji, w schowku
znajduje się dysza wentylacyjna
doprowadzająca to samo
klimatyzowane powietrze co
nawiewy w
kabinie.
Schowki w przednich
drzwiach
Przewożenie płynów w kubku (lub innym
n aczyniu), który może się przewrócić,
stanowi ryzyko uszkodzenia styków
elementów sterowania na stanowisku
kierowcy i
konsoli środkowej. Należy
zachować ostrożność.
Górny schowek
Znajduje się na desce rozdzielczej, za
kierownicą.
Nacisnąć dźwignię, aby otworzyć pokrywę
(w zależności od wersji), a
następnie
przytrzymać ją do położenia otwartego.
Aby ją zamknąć, pochylić pokrywę, a
następnie
lekko docisnąć pośrodku.
Każdy płyn przewożony w
pojemniku, jeżeli się
rozleje, może spowodować ryzyko zwarcia
i potencjalnego pożaru.
Stoliki typu „lotniczego”
Zainstalowane na oparciu każdego siedzenia
przedniego, mogą służyć do położenia różnych
przedmiotów.
E

103
Po stronie pasażera należy pamiętać
o złożeniu stolika przed ustawieniem
samego siedzenia w
położeniu „stolik”.
Na stoliku nie należy kłaść ciężkich ani
twardych przedmiotów. Każdy z
nich
w przypadku awaryjnego hamowania lub
zderzenia może się przekształcić
w niebezpieczny „pocisk”.
Dodatkowe informacje dotyczące siedzeń
przednich , a
szczególnie położenia
„stolik” dla oparcia, zawiera odpowiedni
rozdział.

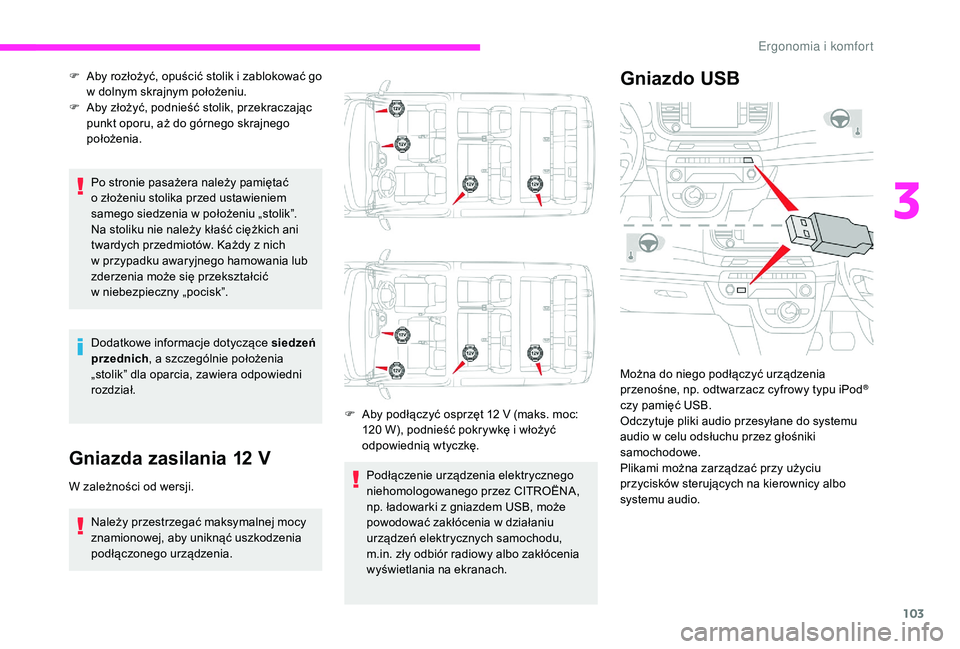

Gniazda zasilania 12 V
W zależności od wersji.
Należy przestrzegać maksymalnej mocy
znamionowej, aby uniknąć uszkodzenia
podłączonego urządzenia. F

A
by podłączyć osprzęt 12 V (maks. moc:
120 W), podnieść pokrywkę i włożyć
odpowiednią wtyczkę.
F
A
by rozłożyć, opuścić stolik i zablokować go
w dolnym skrajnym położeniu.
F
A
by złożyć, podnieść stolik, przekraczając
punkt oporu, aż do górnego skrajnego
położenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez CITROËNA,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w
działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Gniazdo USB
Można do niego podłączyć urządzenia
przenośne, np. odtwarzacz cyfrowy typu iPod®
czy pamięć USB.
Odczytuje pliki audio przesyłane do systemu
audio w

celu odsłuchu przez głośniki
samochodowe.
Plikami można zarządzać przy użyciu
przycisków sterujących na kierownicy albo
systemu audio.
3
Ergonomia i komfort

104

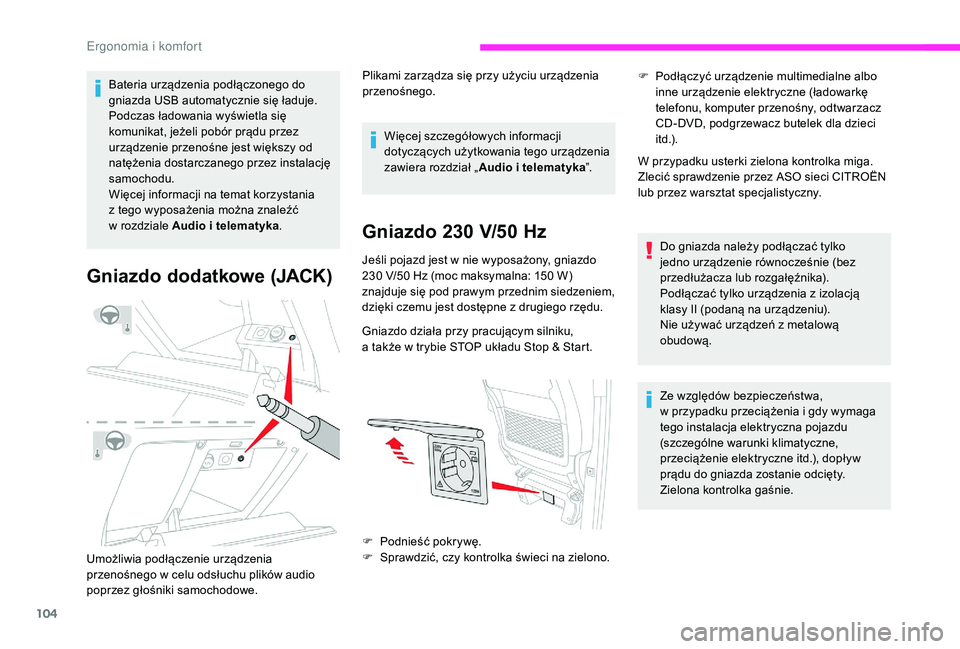

Bateria urządzenia podłączonego do
gniazda USB automatycznie się ładuje.
Podczas ładowania wyświetla się
komunikat, jeżeli pobór prądu przez
urządzenie przenośne jest większy od
natężenia dostarczanego przez instalację
samochodu.
Więcej informacji na temat korzystania
z tego wyposażenia można znaleźć
w rozdziale Audio i telematyka. Więcej szczegółowych informacji
dotyczących użytkowania tego urządzenia
zawiera rozdział „
Audio i
telematyka”.
Gniazdo 230 V /50 H z
Jeśli pojazd jest w nie wyposażony, gniazdo
2 30 V/50 Hz (moc maksymalna: 150 W)
znajduje się pod prawym przednim siedzeniem,
dzięki czemu jest dostępne z
drugiego rzędu.
Gniazdo działa przy pracującym silniku,
a także w
trybie STOP układu Stop & Start.
F

P
odnieść pokrywę.
F

S
prawdzić, czy kontrolka świeci na zielono. W przypadku usterki zielona kontrolka miga.
Zlecić sprawdzenie przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
Gniazdo dodatkowe (JACK)
Umożliwia podłączenie urządzenia
przenośnego w
celu odsłuchu plików audio
poprzez głośniki samochodowe. Ze względów bezpieczeństwa,
w przypadku przeciążenia i
gdy wymaga
tego instalacja elektryczna pojazdu
(szczególne warunki klimatyczne,
przeciążenie elektryczne itd.), dopływ
prądu do gniazda zostanie odcięty.
Zielona kontrolka gaśnie. Do gniazda należy podłączać tylko
jedno urządzenie równocześnie (bez
przedłużacza lub rozgałęźnika).
Podłączać tylko urządzenia z izolacją
klasy II (podaną na urządzeniu).
Nie używać urządzeń z metalową
obudową.
Plikami zarządza się przy użyciu urządzenia
przenośnego.
F
P
odłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę
telefonu, komputer przenośny, odtwarzacz
CD-DVD, podgrzewacz butelek dla dzieci
i t d .) .
E

105

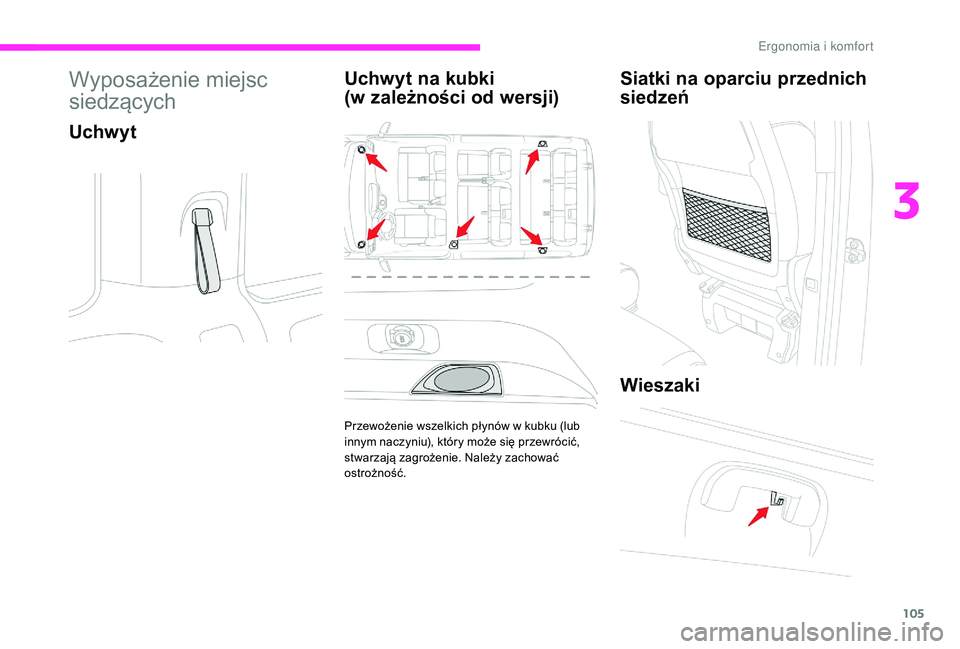

Wyposażenie miejsc
siedzących
UchwytUchwyt na kubki

(w zależności od wersji)
Przewożenie wszelkich płynów w kubku (lub
i nnym naczyniu), który może się przewrócić,
stwarzają zagrożenie. Należy zachować
ostrożność.
Siatki na oparciu przednich
siedzeń
Wieszaki
3
Ergonomia i komfort

106

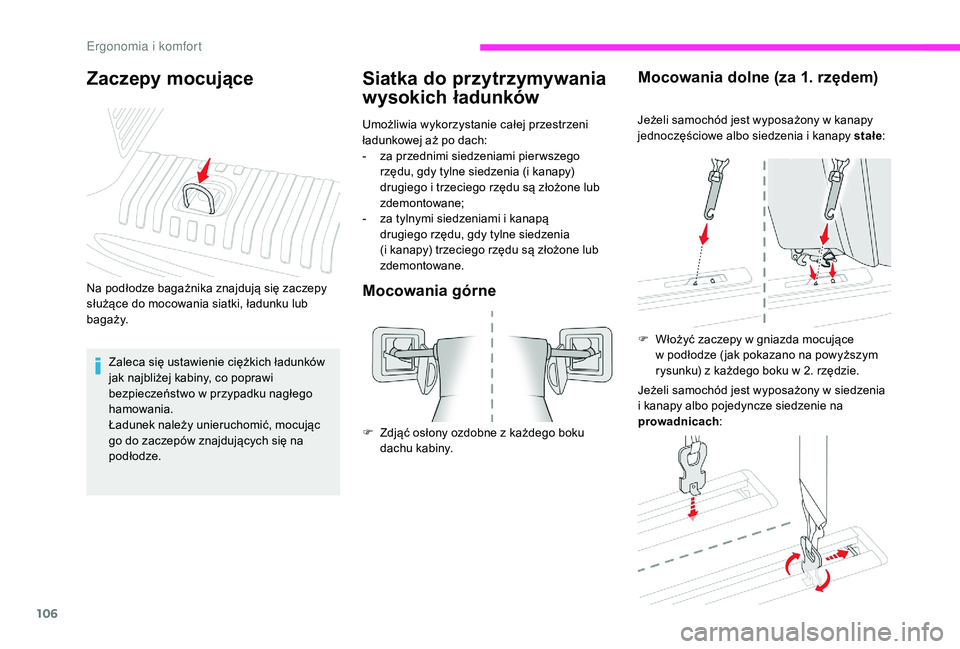

Siatka do przytrzymywania
wysokich ładunków
Umożliwia wykorzystanie całej przestrzeni
ładunkowej aż po dach:
-
z
a przednimi siedzeniami pier wszego
rzędu, gdy tylne siedzenia (i kanapy)
drugiego i
trzeciego rzędu są złożone lub
zdemontowane;
-

z
a tylnymi siedzeniami i kanapą
drugiego rzędu, gdy tylne siedzenia
(i kanapy) trzeciego rzędu są złożone lub
zdemontowane.
Mocowania górne
F Zdjąć osłony ozdobne z każdego boku
dachu kabiny.
Mocowania dolne (za 1. rzędem)
Jeżeli samochód jest wyposażony w kanapy
j ednoczęściowe albo siedzenia i kanapy stałe:
Jeżeli samochód jest wyposażony w
siedzenia
i
kanapy albo pojedyncze siedzenie na
prowadnicach :
F

W
łożyć zaczepy w gniazda mocujące
w podłodze ( jak pokazano na powyższym
rysunku) z
każdego boku w 2. rzędzie.
Zaczepy mocujące
Na podłodze bagażnika znajdują się zaczepy
służące do mocowania siatki, ładunku lub
b a g a ż y.Zaleca się ustawienie ciężkich ładunków
jak najbliżej kabiny, co poprawi
bezpieczeństwo w
przypadku nagłego
hamowania.
Ładunek należy unieruchomić, mocując
go do zaczepów znajdujących się na
podłodze.
E

107

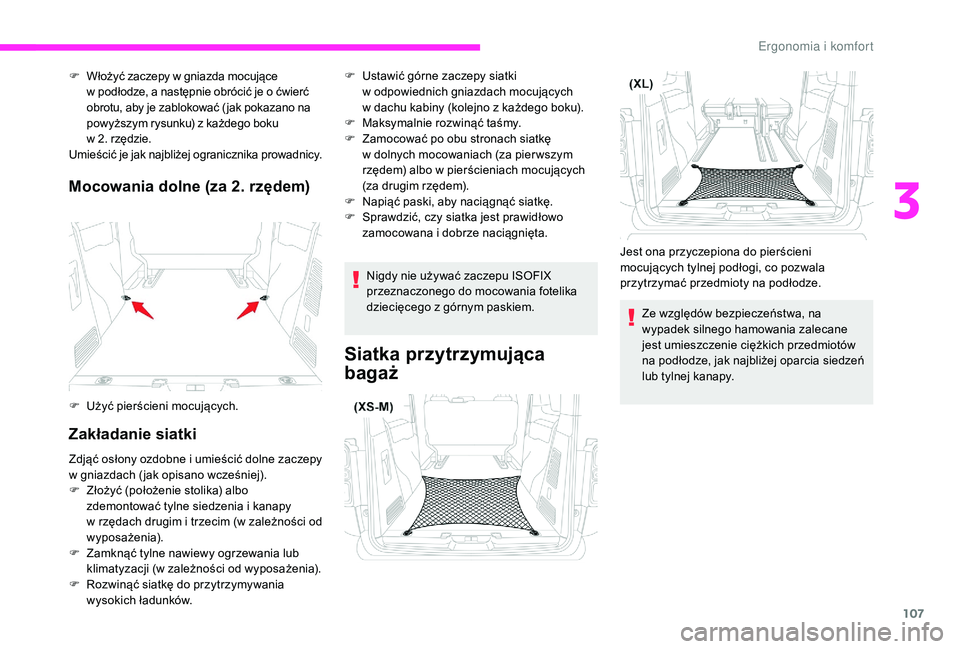

Mocowania dolne (za 2. rzędem)
Zakładanie siatki
F Włożyć zaczepy w gniazda mocujące
w podłodze, a następnie obrócić je o ćwierć
obrotu, aby je zablokować ( jak pokazano na
powyższym rysunku) z
każdego boku
w 2. rzędzie.
Umieścić je jak najbliżej ogranicznika prowadnicy.
F

U
żyć pierścieni mocujących.
Zdjąć osłony ozdobne i
umieścić dolne zaczepy
w
gniazdach ( jak opisano wcześniej).
F

Z
łożyć (położenie stolika) albo
zdemontować tylne siedzenia i
kanapy
w rzędach drugim i

t
rzecim (w zależności od
wyposażenia).
F

Z
amknąć tylne nawiewy ogrzewania lub
klimatyzacji (w zależności od wyposażenia).
F

R
ozwinąć siatkę do przytrzymywania
wysokich ładunków. F
U stawić górne zaczepy siatki
w odpowiednich gniazdach mocujących
w dachu kabiny (kolejno z
każdego boku).
F

M
aksymalnie rozwinąć taśmy.
F

Z
amocować po obu stronach siatkę
w dolnych mocowaniach (za pier wszym
rzędem) albo w
pierścieniach mocujących
(za drugim rzędem).
F

N
apiąć paski, aby naciągnąć siatkę.
F

S
prawdzić, czy siatka jest prawidłowo
zamocowana i
dobrze naciągnięta.
Nigdy nie używać zaczepu ISOFIX
przeznaczonego do mocowania fotelika
dziecięcego z
górnym paskiem.
Siatka przytrzymująca
bagaż
Jest ona przyczepiona do pierścieni
mocujących tylnej podłogi, co pozwala
przytrzymać przedmioty na podłodze.Ze względów bezpieczeństwa, na
wypadek silnego hamowania zalecane
jest umieszczenie ciężkich przedmiotów
na podłodze, jak najbliżej oparcia siedzeń
lub tylnej kanapy.
3
E

108

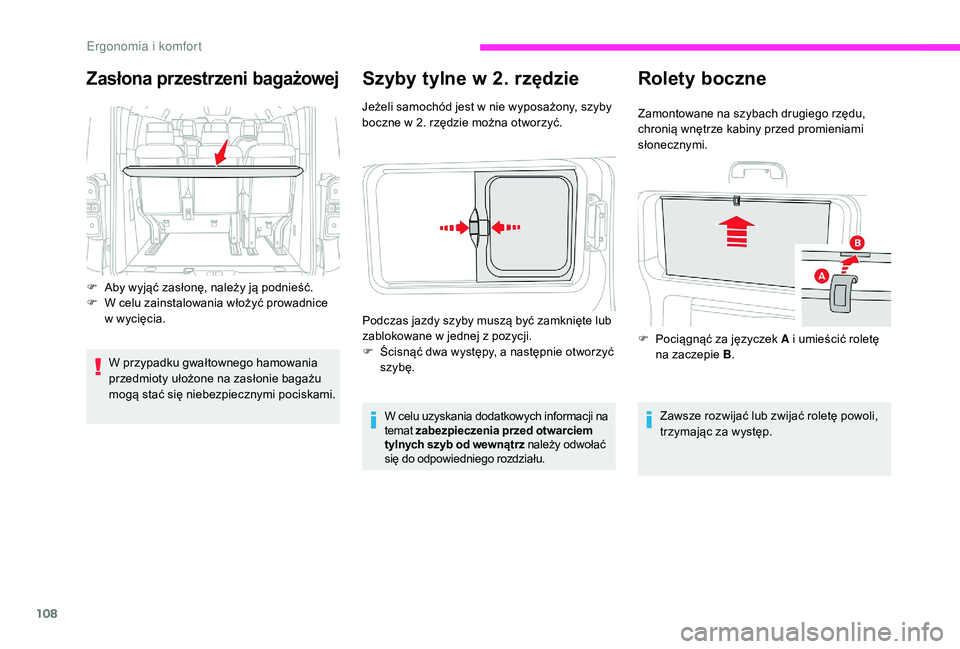

Szyby tylne w 2. rzędzie
Jeżeli samochód jest w nie wyposażony, szyby
b oczne w 2. rzędzie można otworzyć.
W celu uzyskania dodatkowych informacji na
temat zabezpieczenia przed otwarciem
tylnych szyb od wewnątrz należy odwołać
się do odpowiedniego rozdziału.
Podczas jazdy szyby muszą być zamknięte lub
zablokowane w
jednej z pozycji.
F

Ś
cisnąć dwa występy, a następnie otworzyć
szybę.
Rolety boczne
Zamontowane na szybach drugiego rzędu,
chronią wnętrze kabiny przed promieniami
słonecznymi.
F

P
ociągnąć za języczek A i umieścić roletę
na zaczepie B .
Zawsze rozwijać lub zwijać roletę powoli,
trzymając za występ.
Zasłona przestrzeni bagażowej
F Aby wyjąć zasłonę, należy ją podnieść.
F W c elu zainstalowania włożyć prowadnice
w wycięcia.
W przypadku gwałtownego hamowania
przedmioty ułożone na zasłonie bagażu
mogą stać się niebezpiecznymi pociskami.
Ergonomia i komfort
