CITROEN JUMPER SPACETOURER 2018 Instrukcja obsługi (in Polish)

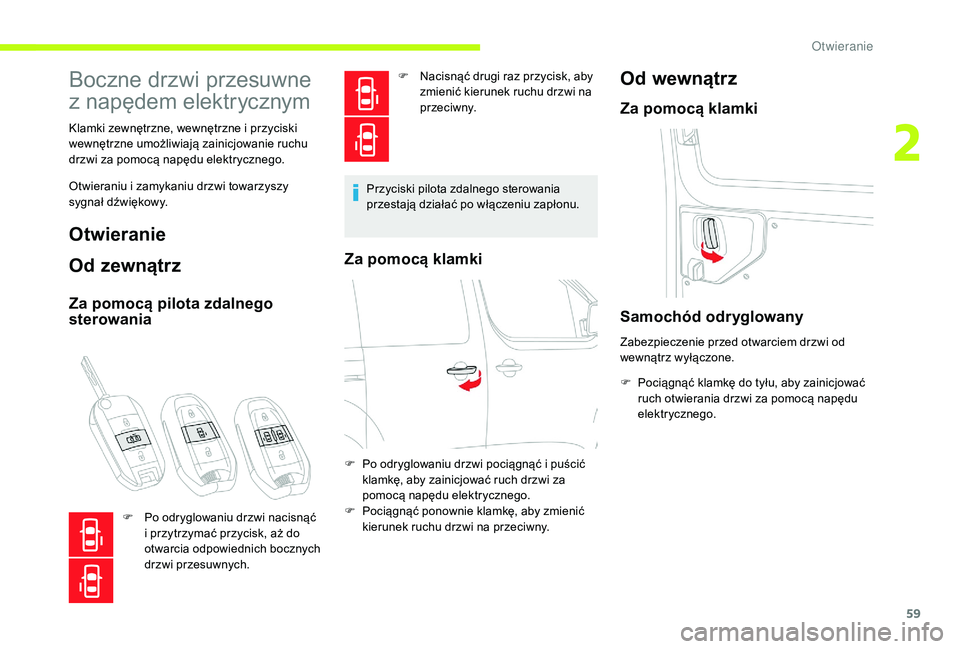

59
Boczne drzwi przesuwne
z napędem elektrycznym
Klamki zewnętrzne, wewnętrzne i przyciski
w ewnętrzne umożliwiają zainicjowanie ruchu
drzwi za pomocą napędu elektrycznego.
Otwieraniu i
zamykaniu drzwi towarzyszy
sygnał dźwiękowy.
Otwieranie
Od zewnątrz
Za pomocą pilota zdalnego
sterowania
F Nacisnąć drugi raz przycisk, aby zmienić kierunek ruchu drzwi na
p r ze c i w ny.
Przyciski pilota zdalnego sterowania
przestają działać po włączeniu zapłonu.
Za pomocą klamki
Od wewnątrz
Za pomocą klamki
F Po odryglowaniu drzwi nacisnąć i przytrzymać przycisk, aż do
otwarcia odpowiednich bocznych
drzwi przesuwnych. F

P
o odryglowaniu drzwi pociągnąć i puścić
klamkę, aby zainicjować ruch drzwi za
pomocą napędu elektrycznego.
F P ociągnąć ponownie klamkę, aby zmienić
kierunek ruchu drzwi na przeciwny.
Samochód odryglowany
Zabezpieczenie przed otwarciem drzwi od
wewnątrz wyłączone.
F

P
ociągnąć klamkę do tyłu, aby zainicjować
ruch otwierania drzwi za pomocą napędu
elektrycznego.
2
O

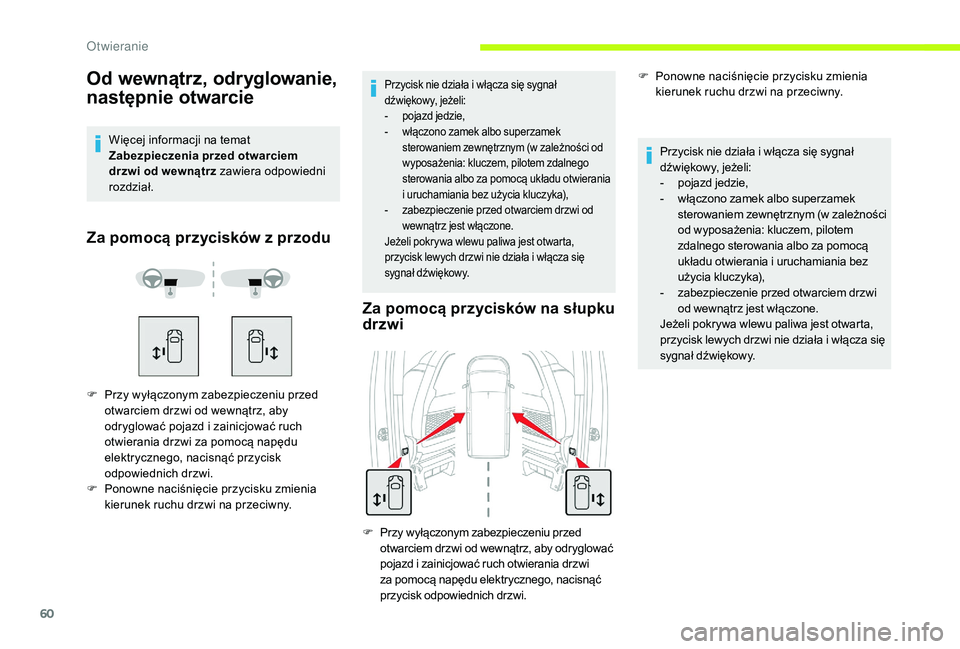

60
Od wewnątrz, odryglowanie,
następnie otwarcie
Więcej informacji na temat
Zabezpieczenia przed otwarciem
drzwi od wewnątrz zawiera odpowiedni
rozdział.
Za pomocą przycisków z przodu
F Przy wyłączonym zabezpieczeniu przed otwarciem drzwi od wewnątrz, aby
odryglować pojazd i
zainicjować ruch
otwierania drzwi za pomocą napędu
elektrycznego, nacisnąć przycisk
odpowiednich drzwi.
F

P
onowne naciśnięcie przycisku zmienia
kierunek ruchu drzwi na przeciwny.
Za pomocą przycisków na słupku
drzwi
Przycisk nie działa i włącza się sygnał
d źwiękowy, jeżeli:
-

p
ojazd jedzie,
-

w
łączono zamek albo superzamek
sterowaniem zewnętr znym (w zależności
od wyposażenia: kluczem, pilotem
zdalnego sterowania albo za pomocą
układu otwierania i uruchamiania bez
użycia kluczyka),
-

z
abezpieczenie przed otwarciem drzwi
od wewnątrz jest włączone.
Jeżeli pokrywa wlewu paliwa jest otwarta,
przycisk lewych drzwi nie działa i
włącza się
sygnał dźwiękowy.
Przycisk nie działa i włącza się sygnał
d źwiękowy, jeżeli:
-

p
ojazd jedzie,
-

w
łączono zamek albo superzamek
sterowaniem zewnętrznym (w zależności od
wyposażenia: kluczem, pilotem zdalnego
sterowania albo za pomocą układu otwierania
i uruchamiania bez użycia kluczyka),
-

z
abezpieczenie przed otwarciem drzwi od
wewnątrz jest włączone.
Jeżeli pokrywa wlewu paliwa jest otwarta,
przycisk lewych drzwi nie działa i
włącza się
sygnał dźwiękowy.
F Przy wyłączonym zabezpieczeniu przed otwarciem drzwi od wewnątrz, aby odryglować
pojazd i
zainicjować ruch otwierania drzwi
za pomocą napędu elektrycznego, nacisnąć
przycisk odpowiednich drzwi. F

P
onowne naciśnięcie przycisku zmienia
kierunek ruchu drzwi na przeciwny.
O

61

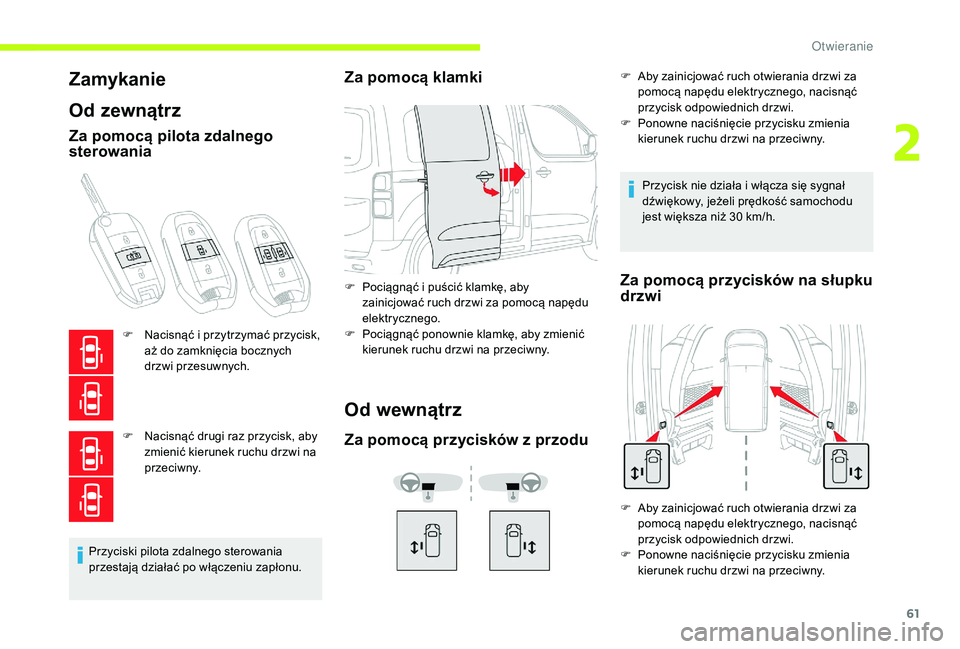

Zamykanie
Od zewnątrz
Za pomocą pilota zdalnego
sterowania
F Nacisnąć i przytrzymać przycisk,
aż do zamknięcia bocznych
drzwi przesuwnych.
F

N
acisnąć drugi raz przycisk, aby
zmienić kierunek ruchu drzwi na
p r ze c i w ny.
Przyciski pilota zdalnego sterowania
przestają działać po włączeniu zapłonu.
Za pomocą klamki
F Pociągnąć i puścić klamkę, aby
zainicjować ruch drzwi za pomocą napędu
elektrycznego.
F

P
ociągnąć ponownie klamkę, aby zmienić
kierunek ruchu drzwi na przeciwny.
Od wewnątrz
Za pomocą przycisków z przodu
F Aby zainicjować ruch otwierania drzwi za pomocą napędu elektrycznego, nacisnąć
przycisk odpowiednich drzwi.
F

P
onowne naciśnięcie przycisku zmienia
kierunek ruchu drzwi na przeciwny.
Przycisk nie działa i
włącza się sygnał
dźwiękowy, jeżeli prędkość samochodu
jest większa niż 30
km/h.
Za pomocą przycisków na słupku
drzwi
F Aby zainicjować ruch otwierania drzwi za pomocą napędu elektrycznego, nacisnąć
przycisk odpowiednich drzwi.
F

P
onowne naciśnięcie przycisku zmienia
kierunek ruchu drzwi na przeciwny.
2
O

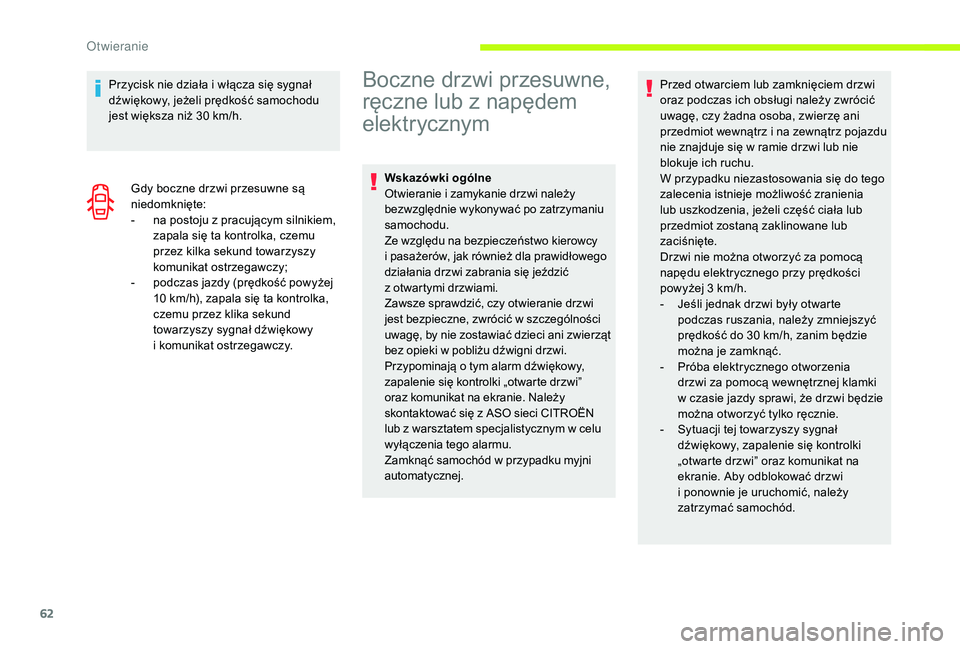

62
Przycisk nie działa i włącza się sygnał
d źwiękowy, jeżeli prędkość samochodu
jest większa niż 30
km/h.
Gdy boczne drzwi przesuwne są
niedomknięte:
-

n
a postoju z pracującym silnikiem,
zapala się ta kontrolka, czemu
przez kilka sekund towarzyszy
komunikat ostrzegawczy;
-

p
odczas jazdy (prędkość powyżej
10
km/h), zapala się ta kontrolka,
czemu przez klika sekund
towarzyszy sygnał dźwiękowy
i komunikat ostrzegawczy.Boczne drzwi przesuwne,
ręczne lub z napędem
elektr ycznym
Wskazówki ogólne
Otwieranie i
zamykanie drzwi należy
bezwzględnie wykonywać po zatrzymaniu
samochodu.
Ze względu na bezpieczeństwo kierowcy
i pasażerów, jak również dla prawidłowego
działania drzwi zabrania się jeździć
z otwartymi drzwiami.
Zawsze sprawdzić, czy otwieranie drzwi
jest bezpieczne, zwrócić w
szczególności
uwagę, by nie zostawiać dzieci ani zwierząt
bez opieki w
pobliżu dźwigni drzwi.
Przypominają o
tym alarm dźwiękowy,
zapalenie się kontrolki „otwarte drzwi”
oraz komunikat na ekranie. Należy
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym w celu
wyłączenia tego alarmu.
Zamknąć samochód w
przypadku myjni
automatycznej. Przed otwarciem lub zamknięciem drzwi
oraz podczas ich obsługi należy zwrócić
uwagę, czy żadna osoba, zwierzę ani
przedmiot wewnątrz i
n

a zewnątrz pojazdu
nie znajduje się w ramie drzwi lub nie
blokuje ich ruchu.
W przypadku niezastosowania się do tego
zalecenia istnieje możliwość zranienia
lub uszkodzenia, jeżeli część ciała lub
przedmiot zostaną zaklinowane lub
zaciśnięte.
Drzwi nie można otworzyć za pomocą
napędu elektrycznego przy prędkości
powyżej 3
km/h.
-

J
eśli jednak drzwi były otwarte
podczas ruszania, należy zmniejszyć
prędkość do 30
km/h, zanim będzie
można je zamknąć.
-

P
róba elektrycznego otworzenia
drzwi za pomocą wewnętrznej klamki
w
czasie jazdy sprawi, że drzwi będzie
można otworzyć tylko ręcznie.
-

S
ytuacji tej towarzyszy sygnał
dźwiękowy, zapalenie się kontrolki
„otwarte drzwi” oraz komunikat na
ekranie. Aby odblokować drzwi
i
ponownie je uruchomić, należy
zatrzymać samochód.
O

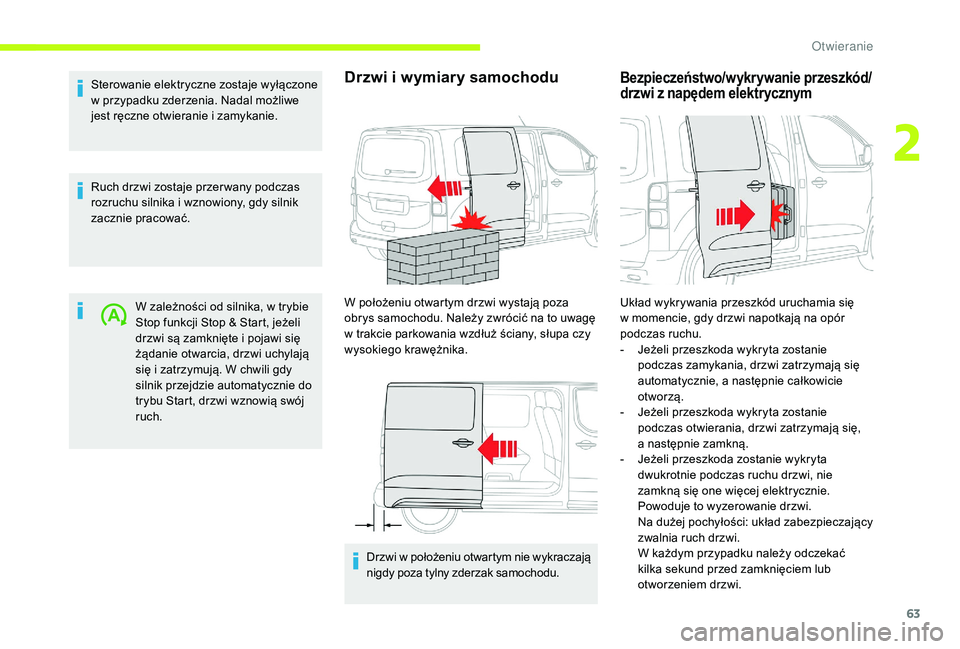

63
Sterowanie elektryczne zostaje wyłączone
w przypadku zderzenia. Nadal możliwe
jest ręczne otwieranie i
zamykanie.
Ruch drzwi zostaje przer wany podczas
rozruchu silnika i
wznowiony, gdy silnik
zacznie pracować.
W zależności od silnika, w
trybie
Stop funkcji Stop & Start, jeżeli
drzwi są zamknięte i
pojawi się
żądanie otwarcia, drzwi uchylają
się i
zatrzymują. W chwili gdy
silnik przejdzie automatycznie do
trybu Start, drzwi wznowią swój
ruch.Drzwi i wymiary samochodu
W położeniu otwartym drzwi wystają poza
obrys samochodu. Należy zwrócić na to uwagę
w
trakcie parkowania wzdłuż ściany, słupa czy
wysokiego krawężnika.
Drzwi w
położeniu otwartym nie wykraczają
nigdy poza tylny zderzak samochodu.
Bezpieczeństwo/wykrywanie przeszkód/
drzwi z napędem elektrycznym
Układ wykrywania przeszkód uruchamia się
w
momencie, gdy drzwi napotkają na opór
podczas ruchu.
-

J
eżeli przeszkoda wykryta zostanie
podczas zamykania, drzwi zatrzymają się
automatycznie, a
następnie całkowicie
otworzą.
-

J
eżeli przeszkoda wykryta zostanie
podczas otwierania, drzwi zatrzymają się,
a następnie zamkną.
-

J
eżeli przeszkoda zostanie wykryta
dwukrotnie podczas ruchu drzwi, nie
zamkną się one więcej elektrycznie.
Powoduje to wyzerowanie drzwi.
N

a dużej pochyłości: układ zabezpieczający
zwalnia ruch drzwi.
W k

ażdym przypadku należy odczekać
kilka sekund przed zamknięciem lub
otworzeniem drzwi.
2
O

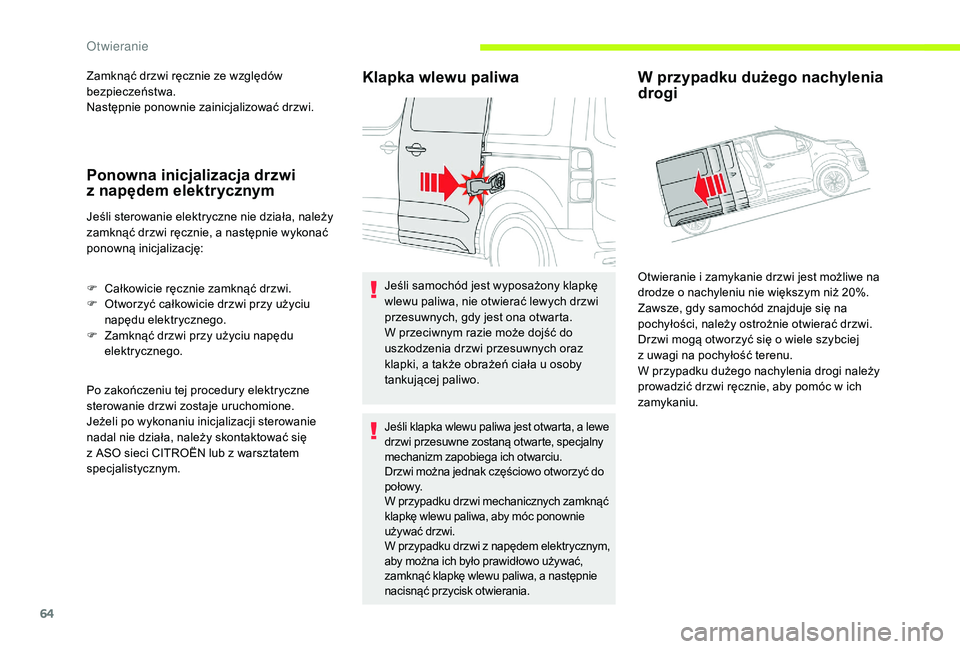

64
Zamknąć drzwi ręcznie ze względów
bezpieczeństwa.
Następnie ponownie zainicjalizować drzwi.
Ponowna inicjalizacja drzwi
z napędem elektrycznym
Jeśli sterowanie elektryczne nie działa, należy
zamknąć drzwi ręcznie, a następnie wykonać
ponowną inicjalizację:
F

C
ałkowicie ręcznie zamknąć drzwi.
F

O
tworzyć całkowicie drzwi przy użyciu
napędu elektrycznego.
F

Z
amknąć drzwi przy użyciu napędu
elektrycznego.
Po zakończeniu tej procedury elektryczne
sterowanie drzwi zostaje uruchomione.
Jeżeli po wykonaniu inicjalizacji sterowanie
nadal nie działa, należy skontaktować się
z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Klapka wlewu paliwa
Jeśli samochód jest wyposażony klapkę
wlewu paliwa, nie otwierać lewych drzwi
przesuwnych, gdy jest ona otwarta.
W przeciwnym razie może dojść do
uszkodzenia drzwi przesuwnych oraz
klapki, a
także obrażeń ciała u osoby
tankującej paliwo.
Jeśli klapka wlewu paliwa jest otwarta, a lewe
d rzwi przesuwne zostaną otwarte, specjalny
mechanizm zapobiega ich otwarciu.
Drzwi można jednak częściowo otworzyć do
połowy.
W przypadku drzwi mechanicznych zamknąć
klapkę wlewu paliwa, aby móc ponownie
używać drzwi.
W przypadku drzwi z
napędem elektrycznym,
aby można ich było prawidłowo używać,
zamknąć klapkę wlewu paliwa, a
następnie
nacisnąć przycisk otwierania.
W przypadku dużego nachylenia
drogi
Otwieranie i zamykanie drzwi jest możliwe na
d rodze o nachyleniu nie większym niż 20%.
Zawsze, gdy samochód znajduje się na
pochyłości, należy ostrożnie otwierać drzwi.
Drzwi mogą otworzyć się o
wiele szybciej
z uwagi na pochyłość terenu.
W przypadku dużego nachylenia drogi należy
prowadzić drzwi ręcznie, aby pomóc w
ich
zamykaniu.
Otwieranie

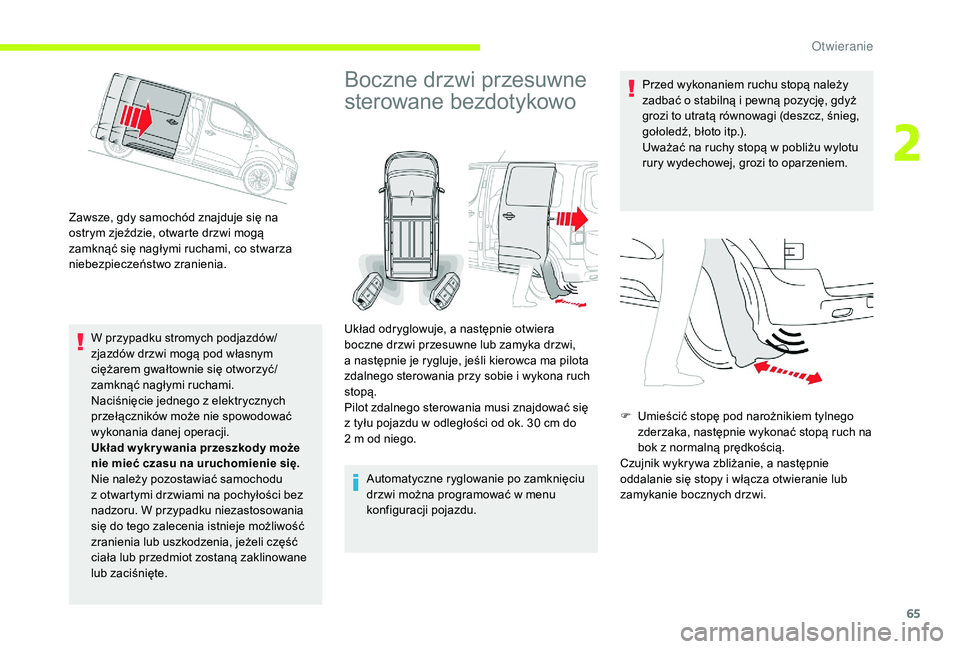

65
Zawsze, gdy samochód znajduje się na
ostrym zjeździe, otwarte drzwi mogą
zamknąć się nagłymi ruchami, co stwarza
niebezpieczeństwo zranienia.W przypadku stromych podjazdów/
zjazdów drzwi mogą pod własnym
ciężarem gwałtownie się otworzyć/
zamknąć nagłymi ruchami.
Naciśnięcie jednego z
elektrycznych
przełączników może nie spowodować
wykonania danej operacji.
Układ w ykr ywania przeszkody może
nie mieć czasu na uruchomienie się.
Nie należy pozostawiać samochodu
z
otwartymi drzwiami na pochyłości bez
nadzoru. W przypadku niezastosowania
się do tego zalecenia istnieje możliwość
zranienia lub uszkodzenia, jeżeli część
ciała lub przedmiot zostaną zaklinowane
lub zaciśnięte.
Boczne drzwi przesuwne
sterowane bezdotykowo
Automatyczne ryglowanie po zamknięciu
drzwi można programować w menu
konfiguracji pojazdu. Przed wykonaniem ruchu stopą należy
zadbać o
stabilną i pewną pozycję, gdyż
grozi to utratą równowagi (deszcz, śnieg,
gołoledź, błoto itp.).
Uważać na ruchy stopą w pobliżu wylotu
rury wydechowej, grozi to oparzeniem.
F
U
mieścić stopę pod narożnikiem tylnego
zderzaka, następnie wykonać stopą ruch na
bok z normalną prędkością.
Czujnik wykrywa zbliżanie, a następnie
oddalanie się stopy i włącza otwieranie lub
zamykanie bocznych drzwi.
Układ odryglowuje, a
następnie otwiera
boczne drzwi przesuwne lub zamyka drzwi,
a

następnie je rygluje, jeśli kierowca ma pilota
zdalnego sterowania przy sobie i wykona ruch
stopą.
Pilot zdalnego sterowania musi znajdować się
z tyłu pojazdu w odległości od ok. 30 cm do
2

m od niego.
2
O

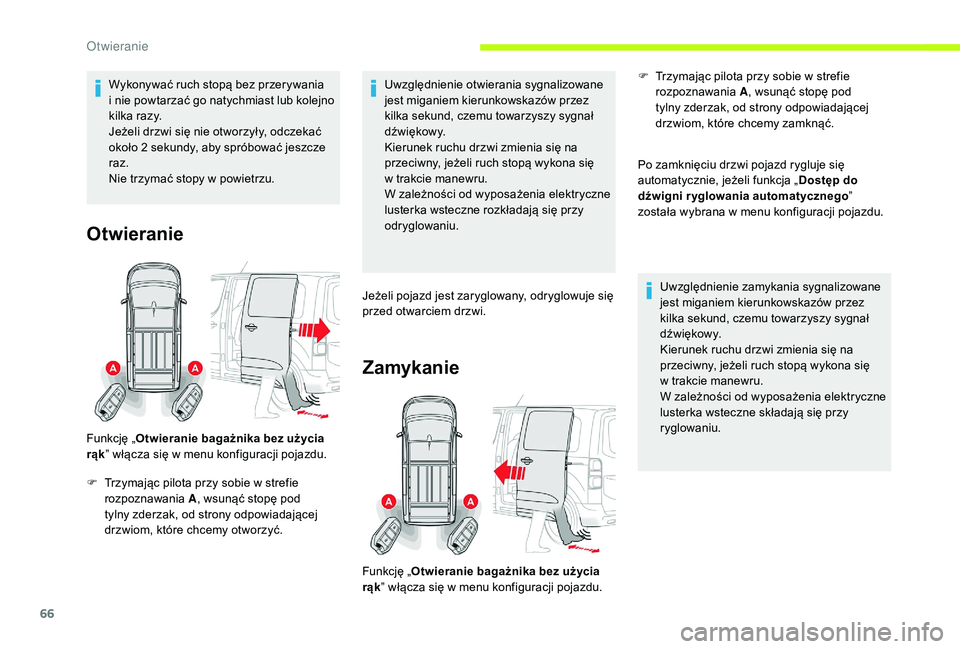

66
Wykonywać ruch stopą bez przerywania
i nie powtarzać go natychmiast lub kolejno
kilka razy.
Jeżeli drzwi się nie otworzyły, odczekać
około 2 sekundy, aby spróbować jeszcze
raz.
Nie trzymać stopy w
powietrzu.
Otwieranie
Funkcję „Otwieranie bagażnika bez użycia
rąk ” włącza się w
menu konfiguracji pojazdu.
F

T
rzymając pilota przy sobie w strefie
rozpoznawania A, wsunąć stopę pod
tylny zderzak, od strony odpowiadającej
drzwiom, które chcemy otworzyć. Uwzględnienie otwierania sygnalizowane
jest miganiem kierunkowskazów przez
kilka sekund, czemu towarzyszy sygnał
d ź w i ę kow y.
Kierunek ruchu drzwi zmienia się na
przeciwny, jeżeli ruch stopą wykona się
w trakcie manewru.
W zależności od wyposażenia elektryczne
lusterka wsteczne rozkładają się przy
odryglowaniu.
Jeżeli pojazd jest zaryglowany, odryglowuje się
przed otwarciem drzwi.
Zamykanie
Po zamknięciu drzwi pojazd rygluje się
automatycznie, jeżeli funkcja „ Dostęp do
dźwigni ryglowania automatycznego ”
została wybrana w
menu konfiguracji pojazdu.
Uwzględnienie zamykania sygnalizowane
jest miganiem kierunkowskazów przez
kilka sekund, czemu towarzyszy sygnał
d ź w i ę kow y.
Kierunek ruchu drzwi zmienia się na
przeciwny, jeżeli ruch stopą wykona się
w trakcie manewru.
W zależności od wyposażenia elektryczne
lusterka wsteczne składają się przy
ryglowaniu.
Funkcję „ Otwieranie bagażnika bez użycia
rąk ” włącza się w

menu konfiguracji pojazdu. F

T
rzymając pilota przy sobie w strefie
rozpoznawania A, wsunąć stopę pod
tylny zderzak, od strony odpowiadającej
drzwiom, które chcemy zamknąć.
Otwieranie

67

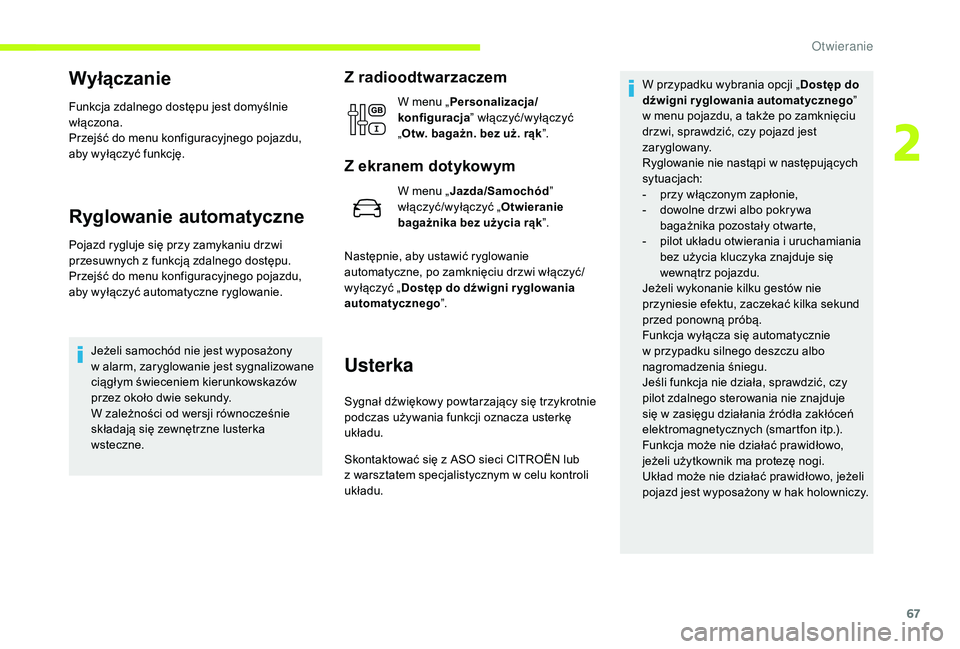

Wyłączanie
Funkcja zdalnego dostępu jest domyślnie
włączona.
Przejść do menu konfiguracyjnego pojazdu,
aby wyłączyć funkcję.
Ryglowanie automatyczne
Pojazd rygluje się przy zamykaniu drzwi
przesuwnych z funkcją zdalnego dostępu.
Przejść do menu konfiguracyjnego pojazdu,
aby wyłączyć automatyczne ryglowanie.
Jeżeli samochód nie jest wyposażony
w alarm, zaryglowanie jest sygnalizowane
ciągłym świeceniem kierunkowskazów
przez około dwie sekundy.
W zależności od wersji równocześnie
składają się zewnętrzne lusterka
wsteczne.
Z radioodtwarzaczem
W menu „ Personalizacja/
konfiguracja ” włączyć/wyłączyć
„ Otw. bagażn. bez uż. rąk ”.
Z ekranem dotykowym
W menu „Jazda/Samochód ”
włączyć/wyłączyć „ Otwieranie
bagażnika bez użycia rąk ”.
Następnie, aby ustawić ryglowanie
automatyczne, po zamknięciu drzwi włączyć/
wyłączyć „ Dostęp do dźwigni r yglowania
automatycznego ”.
Usterka
Sygnał dźwiękowy powtarzający się trzykrotnie
podczas używania funkcji oznacza usterkę
układu.
Skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym w celu kontroli
układu. W przypadku wybrania opcji „
Dostęp do
dźwigni ryglowania automatycznego ”
w menu pojazdu, a także po zamknięciu
drzwi, sprawdzić, czy pojazd jest
zaryglowany.
Ryglowanie nie nastąpi w następujących
sytuacjach:
-
p
rzy włączonym zapłonie,
-
d
owolne drzwi albo pokrywa
bagażnika pozostały otwarte,
-
p
ilot układu otwierania i uruchamiania
bez użycia kluczyka znajduje się
wewnątrz pojazdu.
Jeżeli wykonanie kilku gestów nie
przyniesie efektu, zaczekać kilka sekund
przed ponowną próbą.
Funkcja wyłącza się automatycznie
w przypadku silnego deszczu albo
nagromadzenia śniegu.
Jeśli funkcja nie działa, sprawdzić, czy
pilot zdalnego sterowania nie znajduje
się w zasięgu działania źródła zakłóceń
elektromagnetycznych (smartfon itp.).
Funkcja może nie działać prawidłowo,
jeżeli użytkownik ma protezę nogi.
Układ może nie działać prawidłowo, jeżeli
pojazd jest wyposażony w


hak holowniczy.
2
Otwieranie

68
Drzwi boczne mogą otworzyć się lub
zamknąć niespodziewanie
w następujących sytuacjach:
-

s
amochód jest wyposażony w hak
holowniczy,
-

w t
rakcie przyczepiania lub odczepiania
p r z yc ze py,
-

w t
rakcie montowania lub demontowania
bagażnika rowerowego,
-

w t
rakcie umieszczania lub zdejmowania
rowerów z
bagażnika rowerowego,
-

w t
rakcie układania lub podnoszenia
przedmiotów z
tyłu samochodu,
-

z
wierzę zbliża się do zderzaka,
-

w t
rakcie mycia pojazdu,
-

w t
rakcie wykonywania czynności
obsługowych przy pojeździe,
-

z p
rzypadku zmiany koła.
Aby uniknąć niespodziewanego zadziałania,
trzymać kluczyk z


dala od strefy wykr y wania
(oraz od wnętrza bagażnika) albo wyłączyć
funkcję w
menu konfiguracji pojazdu.
Upewnić się, że nic ani nikt nie
przeszkadza w
prawidłowym zamykaniu
lub otwieraniu drzwi.
Uważać na dzieci podczas operowania
drzwiami.Tylne drzwi skrzydłowe
Tylne drzwi skrzydłowe są asymetryczne.
Lewe drzwi są wyposażone w zamek.
Od zewnątrz
F Po odryglowaniu (w zależności od wyposażenia: za pomocą kluczyka, pilota
zdalnego sterowania lub układu otwierania
i uruchamiania bez użycia kluczyka)
pociągnąć za klamkę drzwi.
Więcej informacji na temat kluczyka,
pilota zdalnego sterowania lub układu
otwierania i uruchamiania bez użycia
kluczyka , a
szczególnie odryglowania
pojazdu, zawiera odpowiedni rozdział. F

P
o otwarciu lewych drzwi pociągnąć
dźwignię A do siebie, aby otworzyć prawe
drzwi.
Zamykanie
F Zamknąć najpier w prawe drzwi, a następnie
lewe.
Jeżeli lewe drzwi
zostaną zamknięte
jako pier wsze,
ogranicznik
usytuowany na
bocznej ściance
prawych drzwi
uniemożliwia ich
zamknięcie.
Otwieranie
