CITROEN JUMPER SPACETOURER 2018 Instrukcja obsługi (in Polish)

289
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
p odano w d owodzie rejestracyjnym, jak również
w
dokumentacji dostarczonej z samochodem.Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w
celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37 °C, należy
ograniczyć masę holowanej przyczepy.
Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100
km/h (należy przestrzegać przepisów
obowiązujących w
danym kraju).
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1
do
2
minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
Dane silników i masy
p rzyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
r ejestracyjnym pojazdu oraz w dokumentacji
handlowej.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z
warunkami ustalonymi
przez przepisy europejskie
(Dyrektywa 1999/99/WE).
W sprawie dodatkowych informacji prosimy
o kontakt z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym. Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
W sprawie dodatkowych informacji prosimy
o
kontakt z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
Podane wartości dmc zespołu pojazdów oraz
obciążenia przyczep są ważne do wysokości
1000
metrów n.p.m. Obciążenie przyczepy
należy zmniejszać o
10% co 1000 metrów
dodatkowej wysokości.
Zalecany nacisk na hak odpowiada
dopuszczalnemu naciskowi na przegub kulowy
haka (demontowany przy użyciu narzędzi lub
bez ich użycia).
dmc : dopuszczalna masa całkowita
9
D

290

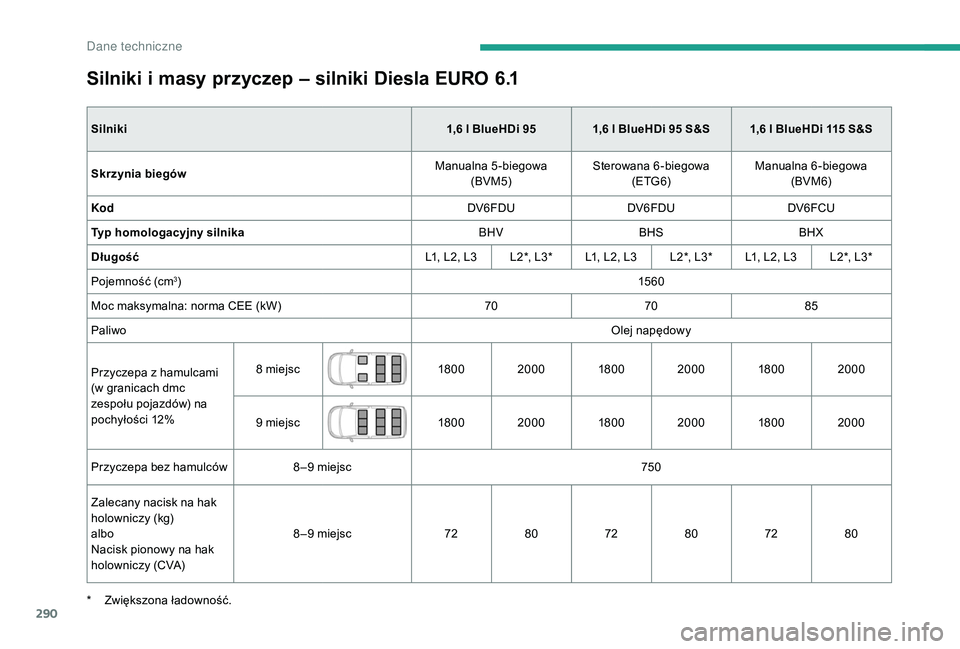

Silniki i masy przyczep – silniki Diesla EURO 6.1
Silniki1,6 l BlueHDi 95 1,6 l BlueHDi 95 S&S 1,6 l BlueHDi 115 S&S
Skrzynia biegów Manualna 5-biegowa
(BVM5) Sterowana 6 -biegowa
(ETG6) Manualna 6-biegowa
(BVM 6)
Kod DV6FDUDV6FDU DV6FCU
Typ homologacyjny silnika BHVBHSBHX
Długość L1, L2, L3 L2*, L3* L1, L2, L3 L2*, L3* L1, L2, L3 L2*, L3*
Pojemność (cm
3) 15 6 0
Moc maksymalna: norma CEE (kW) 707085
Paliwo Olej napędowy
Przyczepa z

hamulcami
(w granicach dmc
zespołu pojazdów) na
pochyłości 12% 8
mi

ejsc 18 0 02000 18 0 02000 18 0 02000
9
mi

ejsc 18 0 02000 18 0 02000 18 0 02000
Przyczepa bez hamulców 8–9
mi

ejsc 750
Zalecany nacisk na hak
holowniczy (kg)
albo
Nacisk pionowy na hak
holowniczy (CVA) 8–9
mi

ejsc7280 7280 7280
*

Z

większona ładowność.
Dane techniczne

291

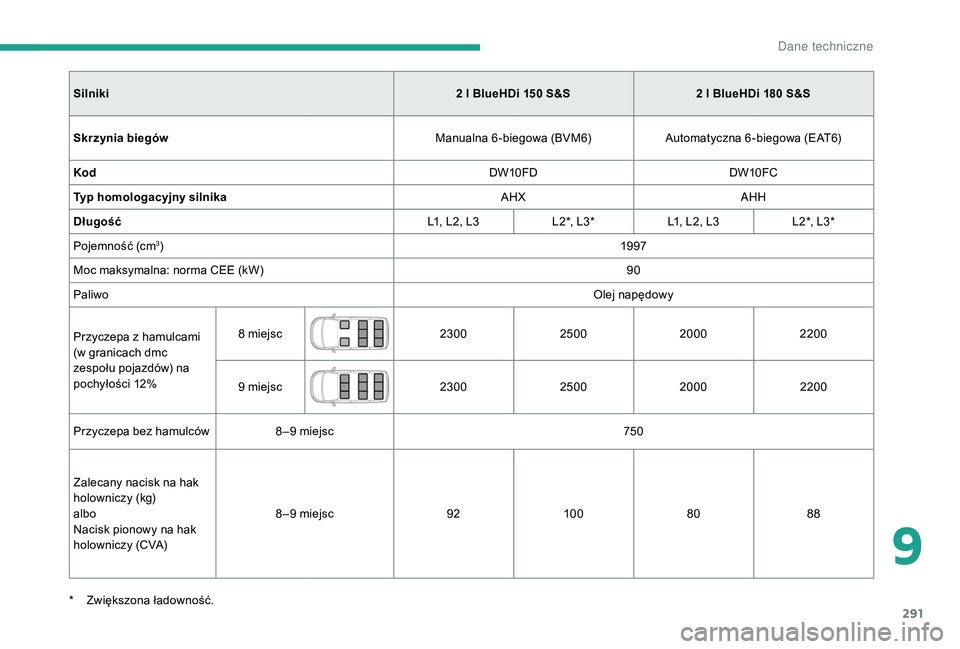

Silniki2 l BlueHDi 150 S&S2 l BlueHDi 180 S&S
Skrzynia biegów Manualna 6 -biegowa (BVM6)Automatyczna 6 -biegowa (EAT6)
Kod DW10FDDW10FC
Typ homologacyjny silnika AHXAHH
Długość L1, L2, L3L2*, L3*L1, L2, L3 L2*, L3*
Pojemność (cm
3) 19 97
Moc maksymalna: norma CEE (kW) 90
Paliwo Olej napędowy
Przyczepa z

hamulcami
(w granicach dmc
zespołu pojazdów) na
pochyłości 12% 8
mi

ejsc 230025002000 2200
9
mi

ejsc 230025002000 2200
Przyczepa bez hamulców 8–9
mi

ejsc 750
Zalecany nacisk na hak
holowniczy (kg)
albo
Nacisk pionowy na hak
holowniczy (CVA) 8–9
mi

ejsc9210 0 8088
*

Z

większona ładowność.
9
Dane techniczne

292

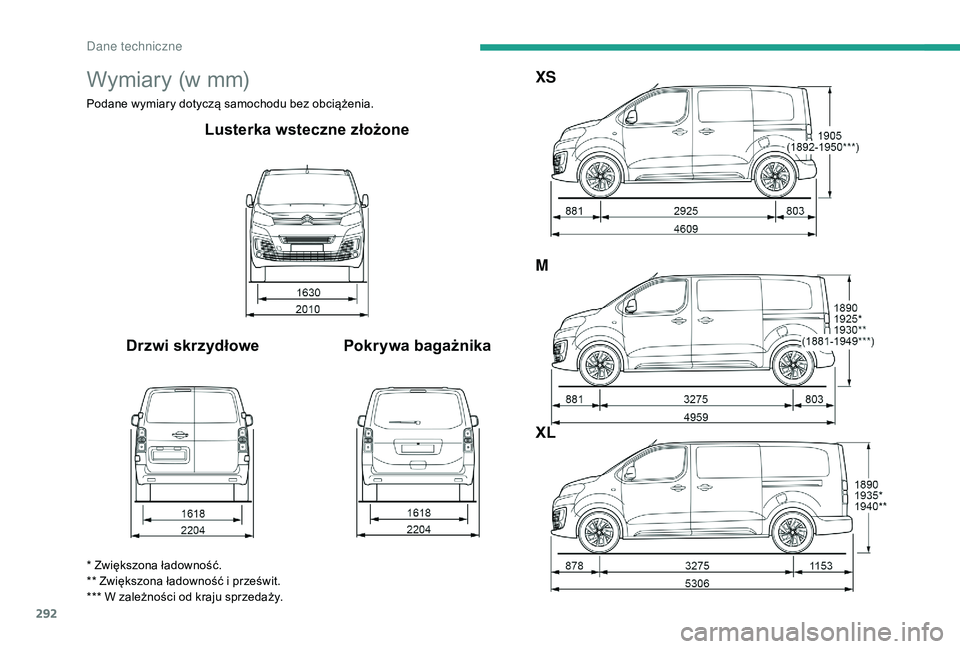

Wymiary (w mm)
Podane wymiary dotyczą samochodu bez obciążenia.
Lusterka wsteczne złożone
Drzwi skrzydłowe Pokrywa bagażnikaXS
M
XL
* Zwiększona ładowność.
** Zwiększona ładowność i
prześwit.
*** W zależności od kraju sprzedaży.
Dane techniczne

293

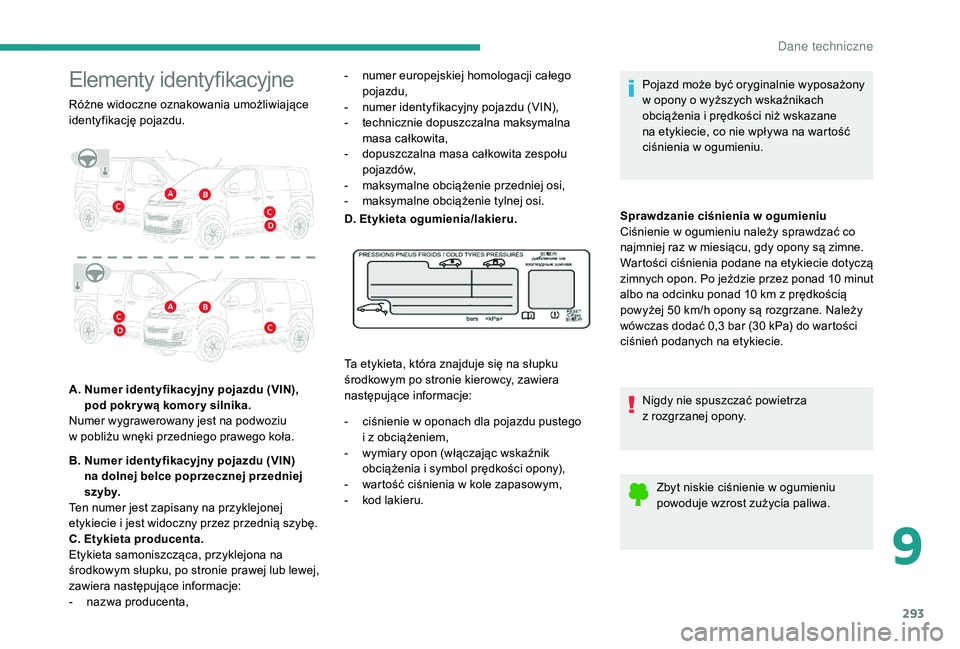

Elementy identyfikacyjne
Różne widoczne oznakowania umożliwiające
identyfikację pojazdu.
A.
N
umer identyfikacyjny pojazdu (VIN),
pod pokr ywą komor y silnika.
Numer wygrawerowany jest na podwoziu
w
pobliżu wnęki przedniego prawego koła.
B.

N
umer identyfikacyjny pojazdu (VIN)
na dolnej belce poprzecznej przedniej
sz yby.
Ten numer jest zapisany na przyklejonej
etykiecie i
jest widoczny przez przednią szybę.
C. Etykieta producenta.
Etykieta samoniszcząca, przyklejona na
środkowym słupku, po stronie prawej lub lewej,
zawiera następujące informacje:
-

n
azwa producenta, -

n
umer europejskiej homologacji całego
pojazdu,
- n umer identyfikacyjny pojazdu (VIN),
-

t
echnicznie dopuszczalna maksymalna
masa całkowita,
-

d
opuszczalna masa całkowita zespołu
pojazdów,
-

m
aksymalne obciążenie przedniej osi,
-

m
aksymalne obciążenie tylnej osi.
D. Etykieta ogumienia/lakieru.
Ta etykieta, która znajduje się na słupku
środkowym po stronie kierowcy, zawiera
następujące informacje:
-

c
iśnienie w oponach dla pojazdu pustego
i
z obciążeniem,
-

w
ymiary opon (włączając wskaźnik
obciążenia i
symbol prędkości opony),
-

w
artość ciśnienia w kole zapasowym,
-

k
od lakieru. Pojazd może być oryginalnie wyposażony
w
opony o wyższych wskaźnikach
obciążenia i prędkości niż wskazane
na etykiecie, co nie wpływa na wartość
ciśnienia w
ogumieniu.
Sprawdzanie ciśnienia w
ogumieniu
Ciśnienie w
ogumieniu należy sprawdzać co
najmniej raz w
miesiącu, gdy opony są zimne.
Wartości ciśnienia podane na etykiecie dotyczą
zimnych opon. Po jeździe przez ponad 10

m
inut
albo na odcinku ponad 10
km z prędkością
powyżej 50
km/h opony są rozgrzane. Należy
wówczas dodać 0,3
bar (30 kPa) do wartości
ciśnień podanych na etykiecie.
Nigdy nie spuszczać powietrza
z
rozgrzanej opony.Zbyt niskie ciśnienie w
ogumieniu
powoduje wzrost zużycia paliwa.
9
D

1

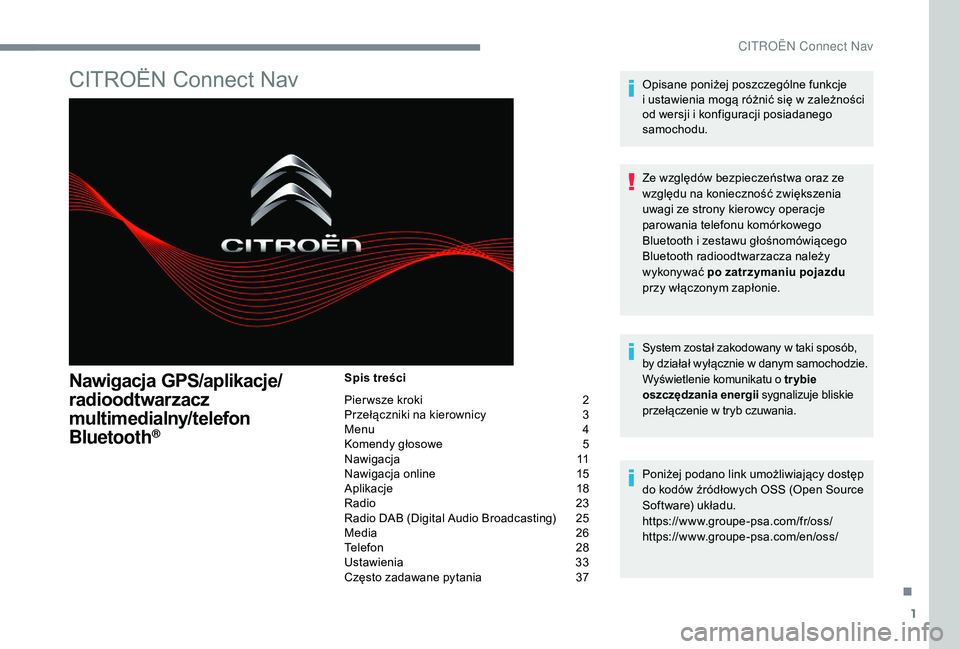

CITROËN Connect Nav
Nawigacja GPS/aplikacje/
radioodtwarzacz
multimedialny/telefon
Bluetooth
®
Spis treści
Pier wsze kroki
2
P

rzełączniki na kierownicy
3
M

enu
4
K

omendy głosowe
5
N

awigacja
1
1
Nawigacja online

1
5
Aplikacje

1
8
Radio

2
3
Radio DAB (Digital Audio Broadcasting)

2
5
Media

2
6
Telefon

2
8
Ustawienia

3
3
Często zadawane pytania

3
7Opisane poniżej poszczególne funkcje
i
ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego
samochodu.
Ze względów bezpieczeństwa oraz ze
względu na konieczność zwiększenia
uwagi ze strony kierowcy operacje
parowania telefonu komórkowego
Bluetooth i zestawu głośnomówiącego
Bluetooth radioodtwarzacza należy
wykony wać po zatrzymaniu pojazdu
przy włączonym zapłonie.
System został zakodowany w taki sposób,
by działał wyłącznie w danym samochodzie.
Wyświetlenie komunikatu o trybie
oszczędzania energii sygnalizuje bliskie
przełączenie w
tryb czuwania.
Poniżej podano link umożliwiający dostęp
do kodów źródłowych OSS (Open Source
Software) układu.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
.
CITRO

2
12:13
18,5 21,5

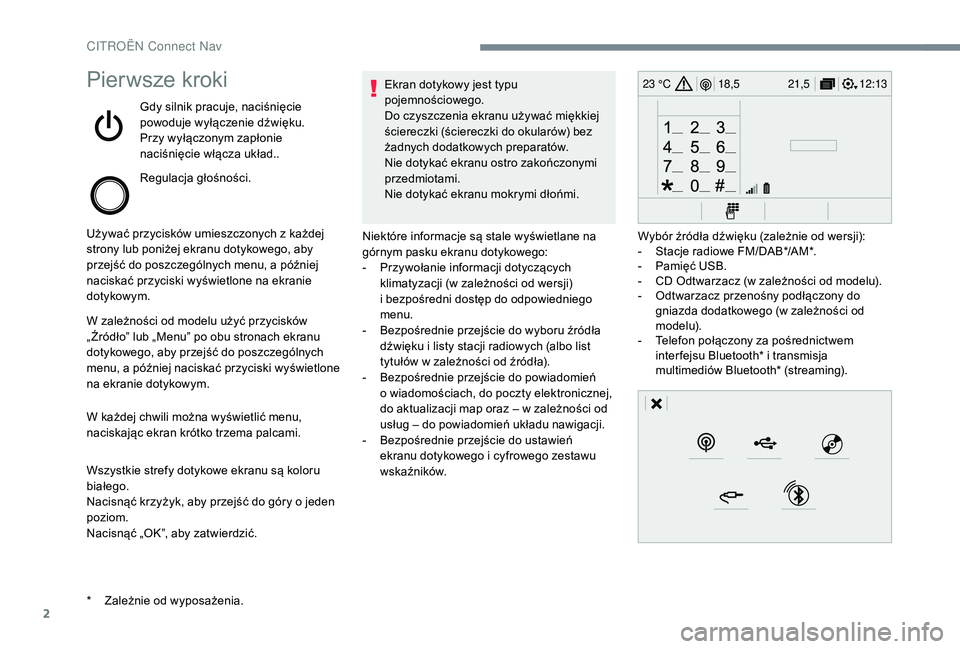

23 °CPierwsze kroki
Gdy silnik pracuje, naciśnięcie
powoduje wyłączenie dźwięku.
Przy wyłączonym zapłonie
naciśnięcie włącza układ..
Regulacja głośności.
Używać przycisków umieszczonych z
każdej
strony lub poniżej ekranu dotykowego, aby
przejść do poszczególnych menu, a
później
naciskać przyciski wyświetlone na ekranie
dotykowym.
W zależności od modelu użyć przycisków
„Źródło” lub „Menu” po obu stronach ekranu
dotykowego, aby przejść do poszczególnych
menu, a

p

óźniej naciskać przyciski wyświetlone
na ekranie dotykowym.
W każdej chwili można wyświetlić menu,
naciskając ekran krótko trzema palcami.
Wszystkie strefy dotykowe ekranu są koloru
białego.
Nacisnąć krzyżyk, aby przejść do góry o
jeden
poziom.
Nacisnąć „OK”, aby zatwierdzić. Ekran dotykowy jest typu
pojemnościowego.
Do czyszczenia ekranu używać miękkiej
ściereczki (ściereczki do okularów) bez
żadnych dodatkowych preparatów.
Nie dotykać ekranu ostro zakończonymi
przedmiotami.
Nie dotykać ekranu mokrymi dłońmi.
*

Z

ależnie od wyposażenia. Niektóre informacje są stale wyświetlane na
górnym pasku ekranu dotykowego:
-

P
rzywołanie informacji dotyczących
klimatyzacji (w zależności od wersji)
i
bezpośredni dostęp do odpowiedniego
menu.
-

B
ezpośrednie przejście do wyboru źródła
dźwięku i
listy stacji radiowych (albo list
tytułów w
zależności od źródła).
-

B
ezpośrednie przejście do powiadomień
o
wiadomościach, do poczty elektronicznej,
do aktualizacji map oraz – w
zależności od
usług – do powiadomień układu nawigacji.
-

B
ezpośrednie przejście do ustawień
ekranu dotykowego i
cyfrowego zestawu
wskaźników. Wybór źródła dźwięku (zależnie od wersji):
-

S
tacje radiowe FM/DAB*/AM*.
-

P
amięć USB.
-

C
D Odtwarzacz (w zależności od modelu).
-

O
dtwarzacz przenośny podłączony do
gniazda dodatkowego (w zależności od
m o d e l u).
-

T
elefon połączony za pośrednictwem
inter fejsu Bluetooth* i
transmisja
multimediów Bluetooth* (streaming).
CIT

3

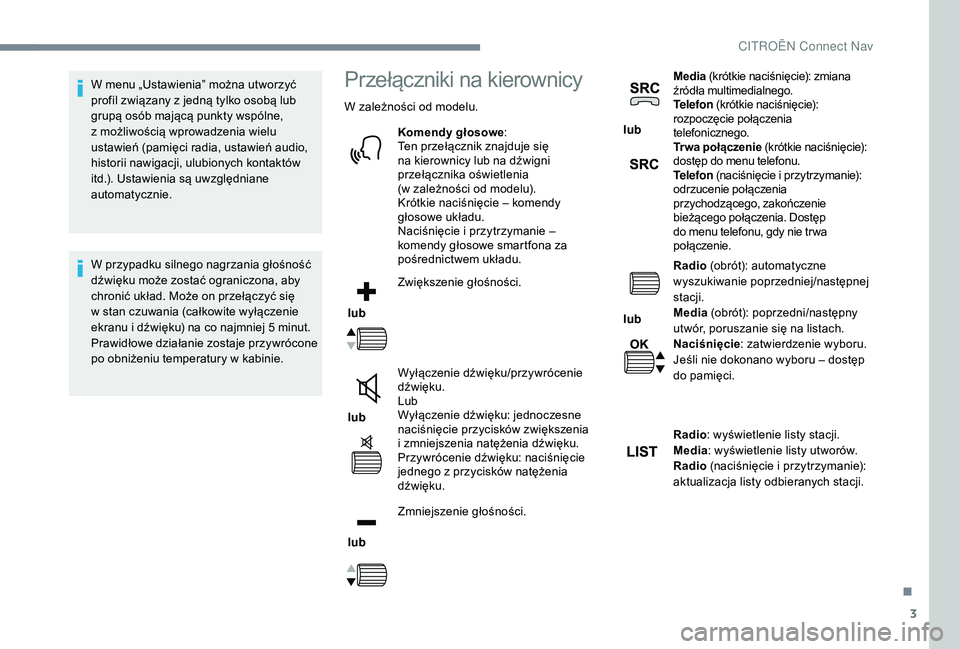

W menu „Ustawienia” można utworzyć
profil związany z jedną tylko osobą lub
grupą osób mającą punkty wspólne,
z
możliwością wprowadzenia wielu
ustawień (pamięci radia, ustawień audio,
historii nawigacji, ulubionych kontaktów
itd.). Ustawienia są uwzględniane
automatycznie.
W przypadku silnego nagrzania głośność
dźwięku może zostać ograniczona, aby
chronić układ. Może on przełączyć się
w
stan czuwania (całkowite wyłączenie
ekranu i
dźwięku) na co najmniej 5 minut.
Prawidłowe działanie zostaje przywrócone
po obniżeniu temperatury w
kabinie.Przełączniki na kierownicy
W zależności od modelu.Komendy głosowe :
Ten przełącznik znajduje się
na kierownicy lub na dźwigni
przełącznika oświetlenia
(w zależności od modelu).
Krótkie naciśnięcie – komendy
głosowe układu.
Naciśnięcie i
przytrzymanie –
komendy głosowe smartfona za
pośrednictwem układu.
lub Zwiększenie głośności.
lub Wyłączenie dźwięku/przywrócenie
dźwięku.
Lub
Wyłączenie dźwięku: jednoczesne
naciśnięcie przycisków zwiększenia
i
zmniejszenia natężenia dźwięku.
Przywrócenie dźwięku: naciśnięcie
jednego z
przycisków natężenia
dźwięku.
lub Zmniejszenie głośności. lub
Media
(krótkie naciśnięcie): zmiana
źródła multimedialnego.
Telefon (krótkie naciśnięcie):
rozpoczęcie połączenia
telefonicznego.
Trwa połączenie (krótkie naciśnięcie):
dostęp do menu telefonu.
Telefon (naciśnięcie i
przytrzymanie):
odrzucenie połączenia
przychodzącego, zakończenie
bieżącego połączenia. Dostęp
do menu telefonu, gdy nie tr wa
połączenie.
lub Radio
(obrót): automatyczne
wyszukiwanie poprzedniej/następnej
stacji.
Media (obrót): poprzedni/następny
utwór, poruszanie się na listach.
Naciśnięcie : zatwierdzenie wyboru.
Jeśli nie dokonano wyboru – dostęp
do pamięci.
Radio : wyświetlenie listy stacji.
Media : wyświetlenie listy utworów.
Radio (naciśnięcie i
przytrzymanie):
aktualizacja listy odbieranych stacji.
.
CITRO

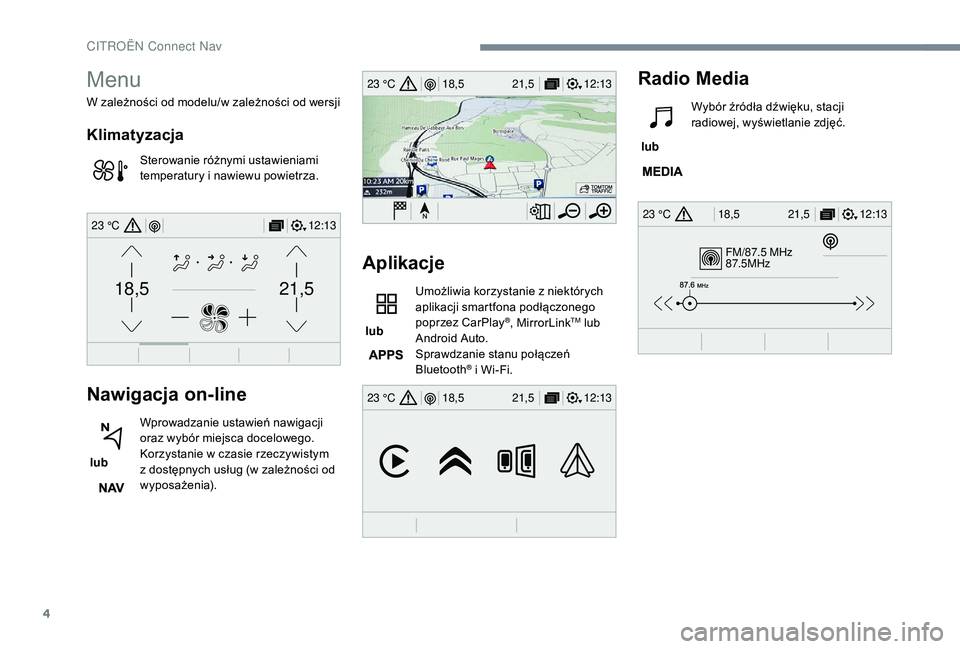

4
FM/87.5 MHz
87.5MHz
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
21,518,5
12:1323 °C
Menu
W zależności od modelu/w zależności od wersji
Klimatyzacja
Sterowanie różnymi ustawieniami
temperatury i
nawiewu powietrza.
Nawigacja on-line
lub Wprowadzanie ustawień nawigacji
oraz wybór miejsca docelowego.
Korzystanie w
czasie rzeczywistym
z dostępnych usług (w zależności od
wyposażenia).
Aplikacje
lub Umożliwia korzystanie z niektórych
aplikacji smartfona podłączonego
poprzez CarPlay®, MirrorLinkTM lub
Android Auto.
Sprawdzanie stanu połączeń
Bluetooth
® i Wi-Fi.
Radio Media
lub Wybór źródła dźwięku, stacji
radiowej, wyświetlanie zdjęć.
CITRO

5
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
Telefon
lub Umożliwia podłączenie telefonu
poprzez Bluetooth
®, czytanie
wiadomości tekstowych, wiadomości
e-mail i

wysyłanie szybkich
wiadomości.
Ustawienia
lub Konfiguracja profilu osobistego
i/lub ustawienia dźwięku (balans,
bar wa itp.) oraz wyświetlania ( język,
jednostki, data, godzina itp.).
Samochód
lub Włączanie, wyłączanie, konfiguracja
niektórych funkcji samochodu.
Komendy głosowe
Przełączniki na kierownicy
Włączyć funkcję komend głosowych
krótkim naciśnięciem tego
przycisku.
Aby mieć pewność, że komendy głosowe
zawsze zostaną rozpoznane przez
układ, zaleca się postępowanie zgodnie
z
n

astępującymi wskazówkami:
-

m

ówić zwykłym tonem, nie wyróżniając
słów i
nie podnosząc głosu;
-

z

awsze zaczekać na „bip” (sygnał
dźwiękowy), a
dopiero potem mówić;
-

a

by zapewnić optymalne działanie,
zaleca się zamknąć szyby i
dach
otwierany, aby uniknąć zakłóceń ze
źródeł zewnętrznych (w zależności od
wersji);
-

p

rzed wypowiedzeniem komend
głosowych poprosić pozostałych
pasażerów, aby przer wali rozmowę.
.
CITRO
