269

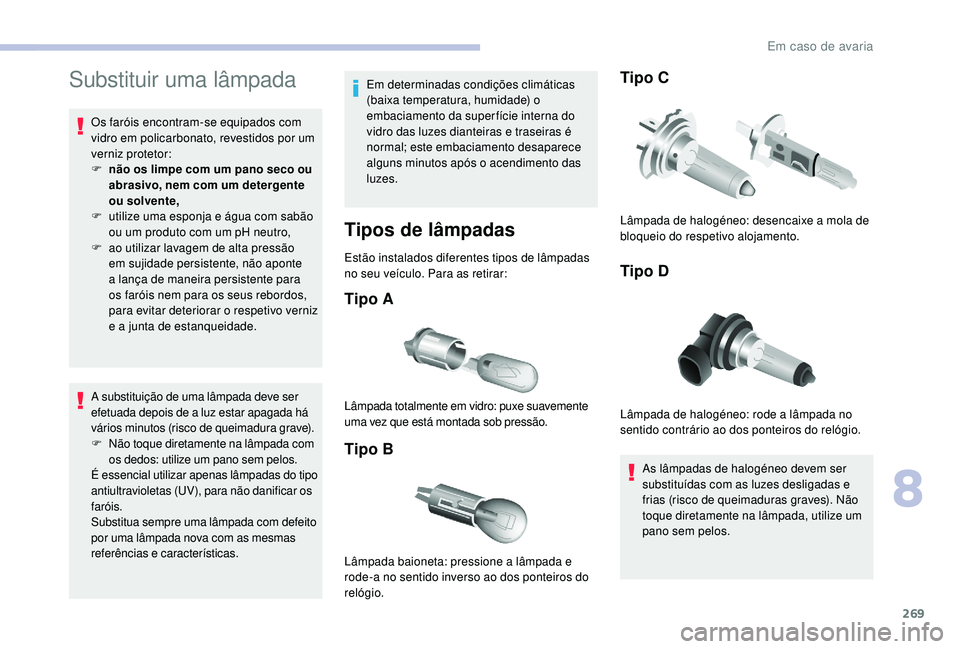

Substituir uma lâmpada
Os faróis encontram-se equipados com
vidro em policarbonato, revestidos por um
verniz protetor:
F
n
ão os limpe com um pano seco ou
abrasivo, nem com um detergente
ou solvente,
F

u
tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F

a
o utilizar lavagem de alta pressão
em sujidade persistente, não aponte
a lança de maneira persistente para
os faróis nem para os seus rebordos,
para evitar deteriorar o respetivo verniz
e a junta de estanqueidade.
A substituição de uma lâmpada deve ser
efetuada depois de a luz estar apagada há
vários minutos (risco de queimadura grave).
F
N

ão toque diretamente na lâmpada com
os dedos: utilize um pano sem pelos.
É essencial utilizar apenas lâmpadas do tipo
antiultravioletas (UV), para não danificar os
faróis.
Substitua sempre uma lâmpada com defeito
por uma lâmpada nova com as mesmas
referências e características. Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o acendimento das
luzes.
Tipos de lâmpadas
Estão instalados diferentes tipos de lâmpadas
no seu veículo. Para as retirar:
Tipo A
Tipo B
Tipo C
Tipo D
As lâmpadas de halogéneo devem ser
substituídas com as luzes desligadas e
frias (risco de queimaduras graves). Não
toque diretamente na lâmpada, utilize um
pano sem pelos.
Lâmpada totalmente em vidro: puxe suavemente
uma vez que está montada sob pressão.
Lâmpada baioneta: pressione a lâmpada e
rode-a no sentido inverso ao dos ponteiros do
relógio. Lâmpada de halogéneo: desencaixe a mola de
bloqueio do respetivo alojamento.
Lâmpada de halogéneo: rode a lâmpada no
sentido contrário ao dos ponteiros do relógio.
8
Em caso de avaria

270

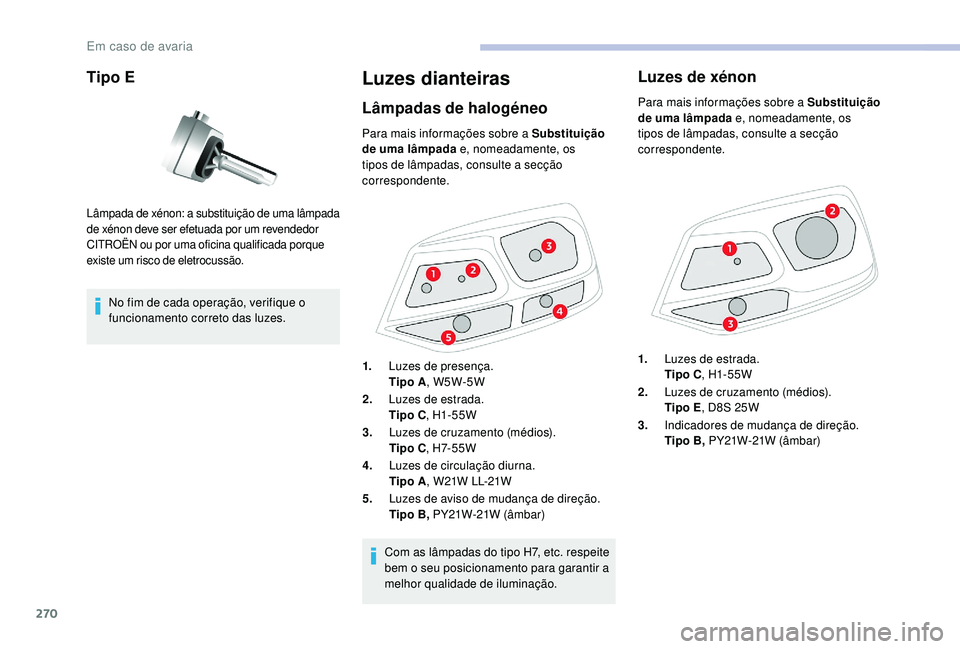

Tipo E
No fim de cada operação, verifique o
funcionamento correto das luzes.
Luzes dianteiras
Lâmpadas de halogéneo
Lâmpada de xénon: a substituição de uma lâmpada
de xénon deve ser efetuada por um revendedor
CITROËN ou por uma oficina qualificada porque
existe um risco de eletrocussão.
Para mais informações sobre a Substituição
de uma lâmpada e, nomeadamente, os
tipos de lâmpadas, consulte a secção
correspondente.Com as lâmpadas do tipo H7, etc. respeite
bem o seu posicionamento para garantir a
melhor qualidade de iluminação.
1.
Luzes de presença.
Tipo A , W5W-5W
2. Luzes de estrada.
Tipo C , H1- 55W
3. Luzes de cruzamento (médios).
Tipo C , H7- 5 5 W
4. Luzes de circulação diurna.
Tipo A , W21W LL-21W
5. Luzes de aviso de mudança de direção.
Tipo B, PY21W-21W (âmbar)
Luzes de xénon
Para mais informações sobre a Substituição
de uma lâmpada e, nomeadamente, os
tipos de lâmpadas, consulte a secção
correspondente.
1.Luzes de estrada.
Tipo C , H1- 55W
2. Luzes de cruzamento (médios).
Tipo E , D8S 25W
3. Indicadores de mudança de direção.
Tipo B, PY21W-21W (âmbar)
Em caso de avaria

271

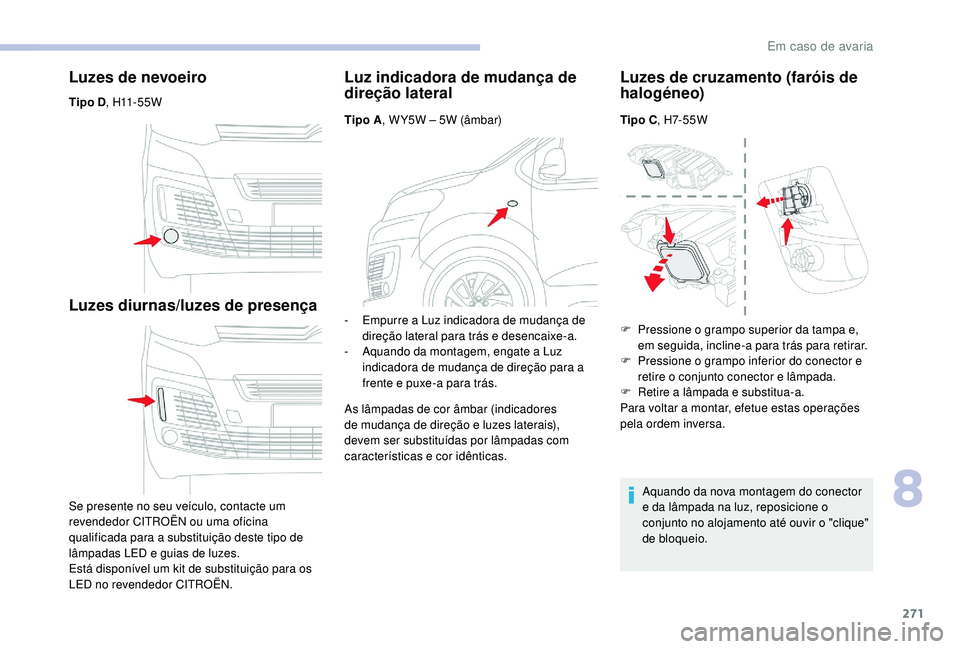

Luzes de nevoeiro
Tipo D, H11 - 5 5 W
Luzes diurnas/luzes de presença
Se presente no seu veículo, contacte um
revendedor CITROËN ou uma oficina
qualificada para a substituição deste tipo de
lâmpadas LED e guias de luzes.
Está disponível um kit de substituição para os
LED no revendedor CITROËN.
Luz indicadora de mudança de
direção lateral
Tipo A , W Y5W – 5W (âmbar)
-
E
mpurre a Luz indicadora de mudança de
direção lateral para trás e desencaixe-a.
-

A
quando da montagem, engate a Luz
indicadora de mudança de direção para a
frente e puxe-a para trás.
As lâmpadas de cor âmbar (indicadores
de mudança de direção e luzes laterais),
devem ser substituídas por lâmpadas com
características e cor idênticas.
Luzes de cruzamento (faróis de
halogéneo)
Tipo C , H7- 5 5 W
Aquando da nova montagem do conector
e da lâmpada na luz, reposicione o
conjunto no alojamento até ouvir o "clique"
de bloqueio.
F

P
ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

P
ressione o grampo inferior do conector e
retire o conjunto conector e lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, efetue estas operações
pela ordem inversa.
8
Em caso de avaria

272

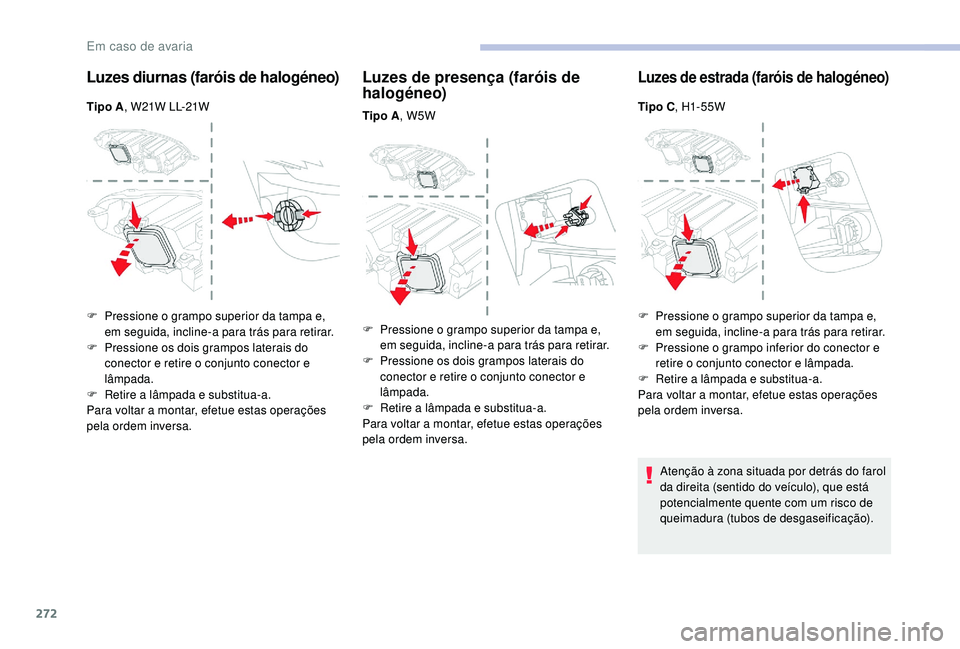

Luzes diurnas (faróis de halogéneo)
Tipo A, W21W LL-21W
Luzes de presença (faróis de
halogéneo)
Tipo A, W5W
Luzes de estrada (faróis de halogéneo)
Tipo C, H1- 55W
F

P

ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

P

ressione os dois grampos laterais do
conector e retire o conjunto conector e
lâmpada.
F

R

etire a lâmpada e substitua-a.
Para voltar a montar, efetue estas operações
pela ordem inversa. F

P

ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

P

ressione os dois grampos laterais do
conector e retire o conjunto conector e
lâmpada.
F

R

etire a lâmpada e substitua-a.
Para voltar a montar, efetue estas operações
pela ordem inversa. F

P
ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

P
ressione o grampo inferior do conector e
retire o conjunto conector e lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, efetue estas operações
pela ordem inversa.
Atenção à zona situada por detrás do farol
da direita (sentido do veículo), que está
potencialmente quente com um risco de
queimadura (tubos de desgaseificação).
Em caso de avaria

273

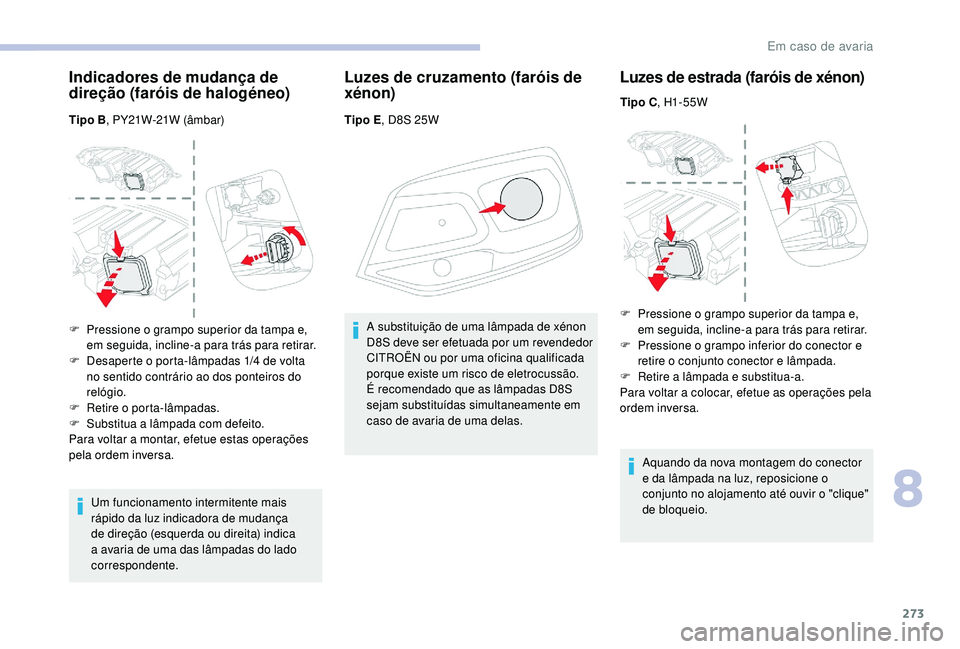

Indicadores de mudança de
direção (faróis de halogéneo)
Tipo B, PY21W-21W (âmbar)
Um funcionamento intermitente mais
rápido da luz indicadora de mudança
de direção (esquerda ou direita) indica
a avaria de uma das lâmpadas do lado
correspondente.
Luzes de cruzamento (faróis de
xénon)
Tipo E , D8S 25W
A substituição de uma lâmpada de xénon
D8S deve ser efetuada por um revendedor
CITROËN ou por uma oficina qualificada
porque existe um risco de eletrocussão.
É recomendado que as lâmpadas D8S
sejam substituídas simultaneamente em
caso de avaria de uma delas.
Luzes de estrada (faróis de xénon)
Tipo C , H1- 55W
Aquando da nova montagem do conector
e da lâmpada na luz, reposicione o
conjunto no alojamento até ouvir o "clique"
de bloqueio.
F

P

ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

D

esaperte o porta-lâmpadas 1/4

de volta
no sentido contrário ao dos ponteiros do
relógio.
F

R

etire o porta-lâmpadas.
F

S

ubstitua a lâmpada com defeito.
Para voltar a montar, efetue estas operações
pela ordem inversa. F

P
ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

P
ressione o grampo inferior do conector e
retire o conjunto conector e lâmpada.
F

R
etire a lâmpada e substitua-a.
Para voltar a colocar, efetue as operações pela
ordem inversa.
8
Em caso de avaria

274

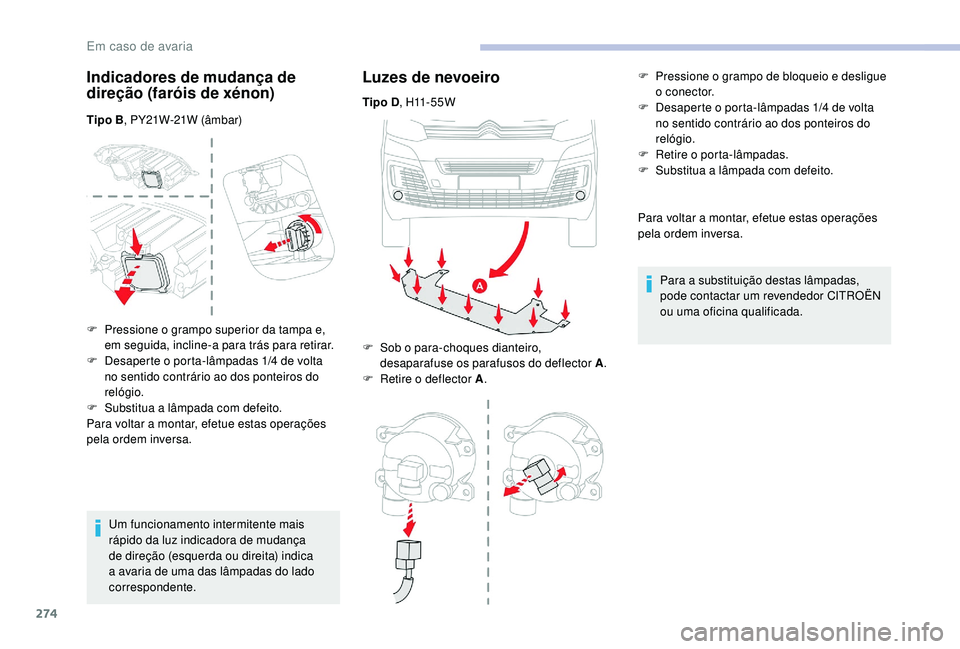

Indicadores de mudança de
direção (faróis de xénon)
Tipo B, PY21W-21W (âmbar)
Um funcionamento intermitente mais
rápido da luz indicadora de mudança
de direção (esquerda ou direita) indica
a avaria de uma das lâmpadas do lado
correspondente.
Luzes de nevoeiro
Tipo D , H11 - 5 5 W
F
S
ob o para-choques dianteiro,
desaparafuse os parafusos do deflector A .
F

R
etire o deflector A . F

P
ressione o grampo de bloqueio e desligue
o conector.
F D esaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F

R
etire o porta-lâmpadas.
F

S
ubstitua a lâmpada com defeito.
Para voltar a montar, efetue estas operações
pela ordem inversa. Para a substituição destas lâmpadas,
pode contactar um revendedor CITROËN
ou uma oficina qualificada.
F

P

ressione o grampo superior da tampa e,
em seguida, incline-a para trás para retirar.
F

D

esaperte o porta-lâmpadas 1/4

de volta
no sentido contrário ao dos ponteiros do
relógio.
F

S

ubstitua a lâmpada com defeito.
Para voltar a montar, efetue estas operações
pela ordem inversa.
Em caso de avaria

275

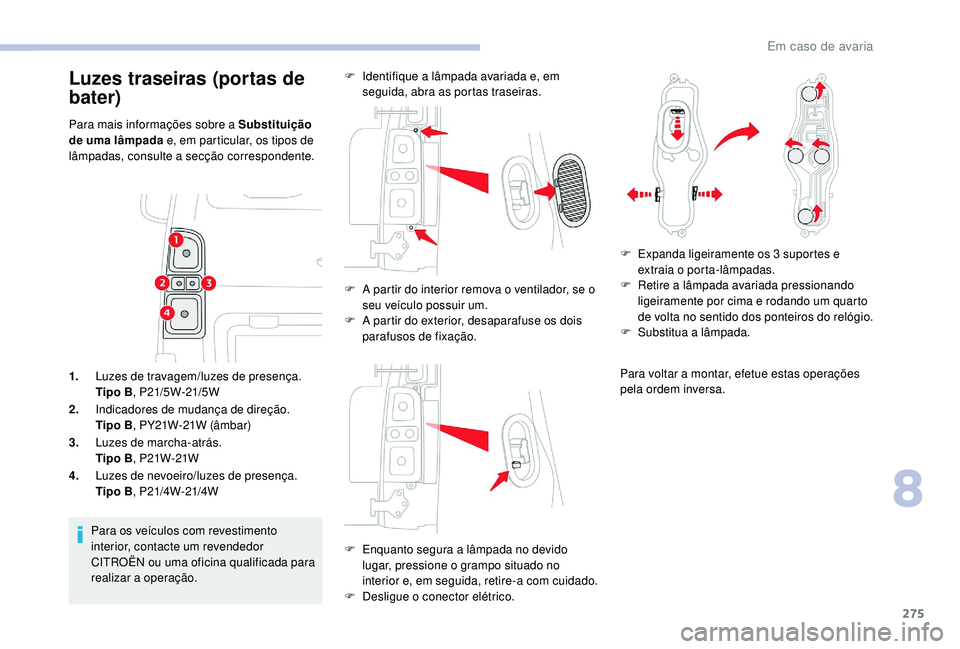

1.Luzes de travagem/luzes de presença.
Tipo B , P21/5W-21/5W
2. Indicadores de mudança de direção.
Tipo B , PY21W-21W (âmbar)
3. Luzes de marcha-atrás.
Tipo B , P21W-21W
4. Luzes de nevoeiro/luzes de presença.
Tipo B , P21/4W-21/4W
Para os veículos com revestimento
interior, contacte um revendedor
CITROËN ou uma oficina qualificada para
realizar a operação. F

I
dentifique a lâmpada avariada e, em
seguida, abra as portas traseiras.
F
A p
artir do interior remova o ventilador, se o
seu veículo possuir um.
F
A p
artir do exterior, desaparafuse os dois
parafusos de fixação.
F
E
nquanto segura a lâmpada no devido
lugar, pressione o grampo situado no
interior e, em seguida, retire-a com cuidado.
F

D
esligue o conector elétrico.F

E
xpanda ligeiramente os 3 suportes e
extraia o porta-lâmpadas.
F
R
etire a lâmpada avariada pressionando
ligeiramente por cima e rodando um quarto
de volta no sentido dos ponteiros do relógio.
F
S
ubstitua a lâmpada.
Para voltar a montar, efetue estas operações
pela ordem inversa.
Luzes traseiras (portas de
bater)
Para mais informações sobre a Substituição
de uma lâmpada e, em particular, os tipos de
lâmpadas, consulte a secção correspondente.
8
Em caso de avaria

276

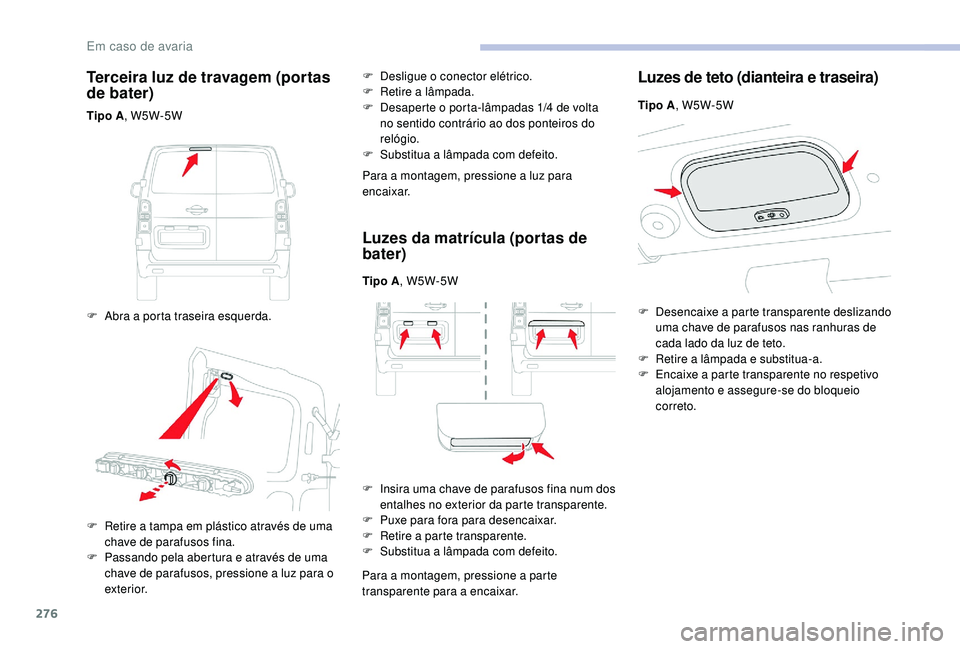

Terceira luz de travagem (portas
de bater)
Tipo A, W5W-5W
F
A
bra a porta traseira esquerda. F

D
esligue o conector elétrico.
F
R
etire a lâmpada.
F D esaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F

S
ubstitua a lâmpada com defeito.
Para a montagem, pressione a luz para
encaixar.
Luzes da matrícula (portas de
bater)
Tipo A , W5W-5W
F
I
nsira uma chave de parafusos fina num dos
entalhes no exterior da parte transparente.
F

P
uxe para fora para desencaixar.
F

R
etire a parte transparente.
F

S
ubstitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a encaixar.
Luzes de teto (dianteira e traseira)
F Retire a tampa em plástico através de uma chave de parafusos fina.
F

P
assando pela abertura e através de uma
chave de parafusos, pressione a luz para o
exterior. Tipo A
, W5W-5W
F
D
esencaixe a parte transparente deslizando
uma chave de parafusos nas ranhuras de
cada lado da luz de teto.
F
R
etire a lâmpada e substitua-a.
F
E
ncaixe a parte transparente no respetivo
alojamento e assegure-se do bloqueio
correto.
Em caso de avaria

277

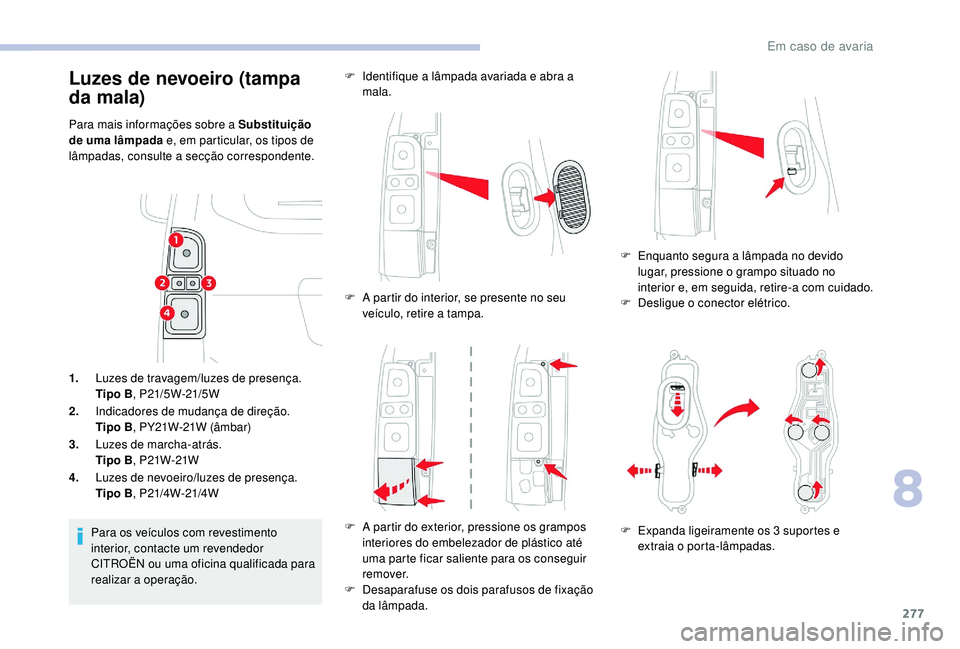

1.Luzes de travagem/luzes de presença.
Tipo B , P21/5W-21/5W
2. Indicadores de mudança de direção.
Tipo B , PY21W-21W (âmbar)
3. Luzes de marcha-atrás.
Tipo B , P21W-21W
4. Luzes de nevoeiro/luzes de presença.
Tipo B , P21/4W-21/4W
Para os veículos com revestimento
interior, contacte um revendedor
CITROËN ou uma oficina qualificada para
realizar a operação. F

I
dentifique a lâmpada avariada e abra a
mala.
F
A p
artir do interior, se presente no seu
veículo, retire a tampa.
F
A p
artir do exterior, pressione os grampos
interiores do embelezador de plástico até
uma parte ficar saliente para os conseguir
remover.
F

D
esaparafuse os dois parafusos de fixação
da lâmpada. F

E
nquanto segura a lâmpada no devido
lugar, pressione o grampo situado no
interior e, em seguida, retire-a com cuidado.
F
D
esligue o conector elétrico.
F
E
xpanda ligeiramente os 3 suportes e
extraia o porta-lâmpadas.
Luzes de nevoeiro (tampa
da mala)
Para mais informações sobre a Substituição
de uma lâmpada e, em particular, os tipos de
lâmpadas, consulte a secção correspondente.
8
Em caso de avaria

278
Para voltar a montar, efetue estas operações
pela ordem inversa.

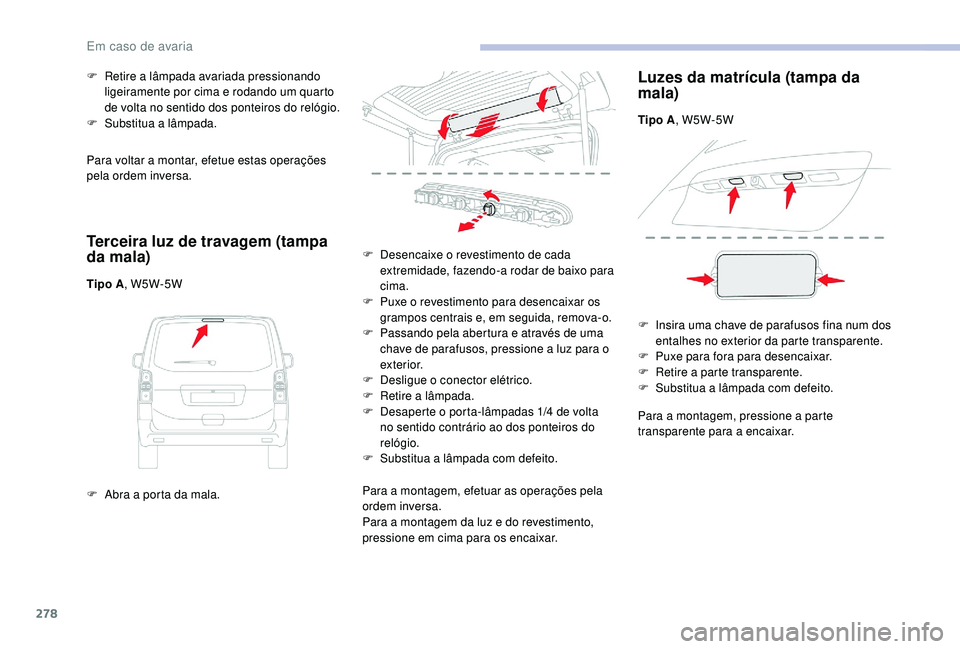

Terceira luz de travagem (tampa
da mala)
Tipo A, W5W-5W
F
A
bra a porta da mala.
F

R
etire a lâmpada avariada pressionando
ligeiramente por cima e rodando um quarto
de volta no sentido dos ponteiros do relógio.
F
S
ubstitua a lâmpada.
F
D
esencaixe o revestimento de cada
extremidade, fazendo-a rodar de baixo para
cima.
F

P
uxe o revestimento para desencaixar os
grampos centrais e, em seguida, remova-o.
F

P
assando pela abertura e através de uma
chave de parafusos, pressione a luz para o
exterior.
F

D
esligue o conector elétrico.
F

R
etire a lâmpada.
F

D
esaperte o porta-lâmpadas 1/4 de volta
no sentido contrário ao dos ponteiros do
relógio.
F

S
ubstitua a lâmpada com defeito.
Para a montagem, efetuar as operações pela
ordem inversa.
Para a montagem da luz e do revestimento,
pressione em cima para os encaixar.
Luzes da matrícula (tampa da
mala)
Tipo A , W5W-5W
F
I
nsira uma chave de parafusos fina num dos
entalhes no exterior da parte transparente.
F

P
uxe para fora para desencaixar.
F

R
etire a parte transparente.
F

S
ubstitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a encaixar.
Em caso de avaria
