CITROEN JUMPER SPACETOURER 2018 Manual do condutor (in Portuguese)

279

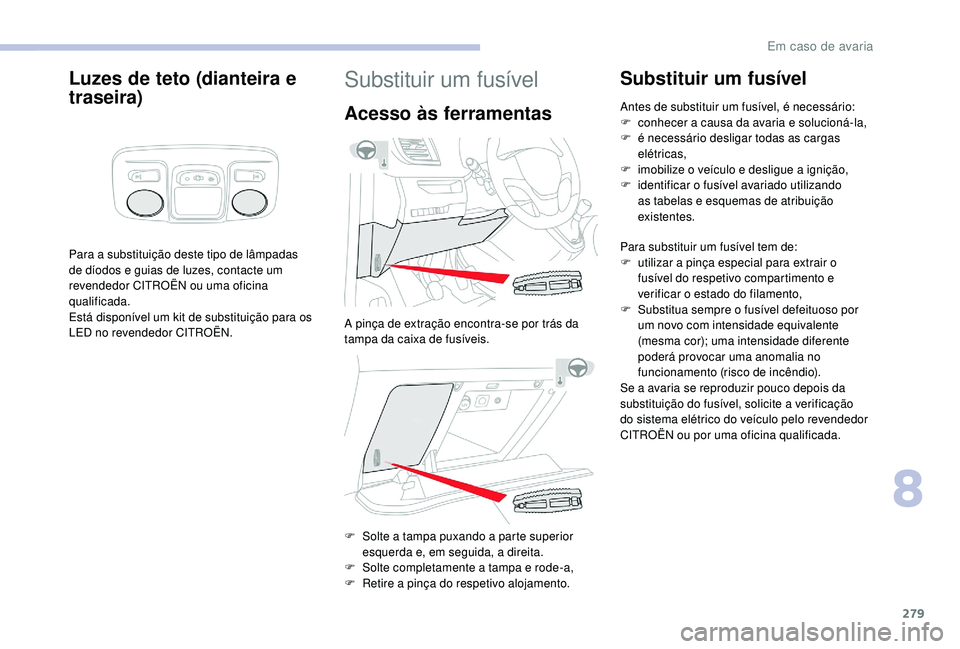

Luzes de teto (dianteira e
traseira)
Para a substituição deste tipo de lâmpadas
de díodos e guias de luzes, contacte um
revendedor CITROËN ou uma oficina
qualificada.
Está disponível um kit de substituição para os
LED no revendedor CITROËN.
Substituir um fusível
Acesso às ferramentas
F Solte a tampa puxando a parte superior esquerda e, em seguida, a direita.
F

S
olte completamente a tampa e rode-a,
F

R
etire a pinça do respetivo alojamento.
Substituir um fusível
Antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

é n
ecessário desligar todas as cargas
elétricas,
F

i
mobilize o veículo e desligue a ignição,
F

i
dentificar o fusível avariado utilizando
as tabelas e esquemas de atribuição
existentes.
Para substituir um fusível tem de:
F

u
tilizar a pinça especial para extrair o
fusível do respetivo compartimento e
verificar o estado do filamento,
F

S
ubstitua sempre o fusível defeituoso por
um novo com intensidade equivalente
(mesma cor); uma intensidade diferente
poderá provocar uma anomalia no
funcionamento (risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação
do sistema elétrico do veículo pelo revendedor
CITROËN ou por uma oficina qualificada.
A pinça de extração encontra-se por trás da
tampa da caixa de fusíveis.
8
Em caso de avaria

280

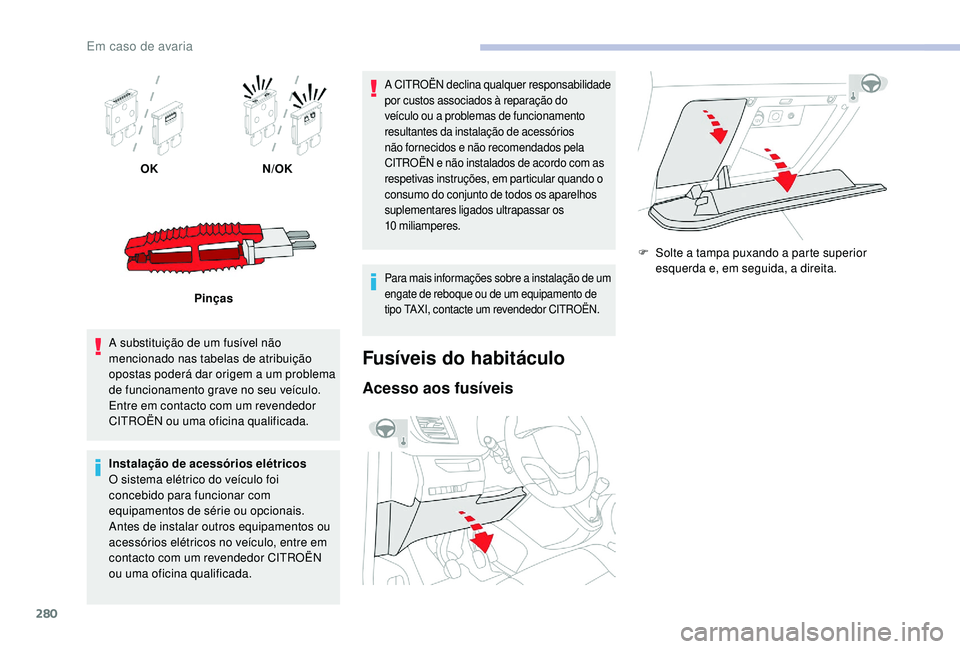

OKN/OK
Pinças
A substituição de um fusível não
mencionado nas tabelas de atribuição
opostas poderá dar origem a um problema
de funcionamento grave no seu veículo.
Entre em contacto com um revendedor
CITROËN ou uma oficina qualificada.
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com um revendedor CITROËN
ou uma oficina qualificada.
A CITROËN declina qualquer responsabilidade
por custos associados à reparação do
veículo ou a problemas de funcionamento
resultantes da instalação de acessórios
não fornecidos e não recomendados pela
CITROËN e não instalados de acordo com as
respetivas instruções, em particular quando o
consumo do conjunto de todos os aparelhos
suplementares ligados ultrapassar os
10


miliamperes.
Para mais informações sobre a instalação de um
engate de reboque ou de um equipamento de
tipo TA XI, contacte um revendedor CITROËN.
Fusíveis do habitáculo
Acesso aos fusíveis
F Solte a tampa puxando a parte superior esquerda e, em seguida, a direita.
Em caso de avaria

281

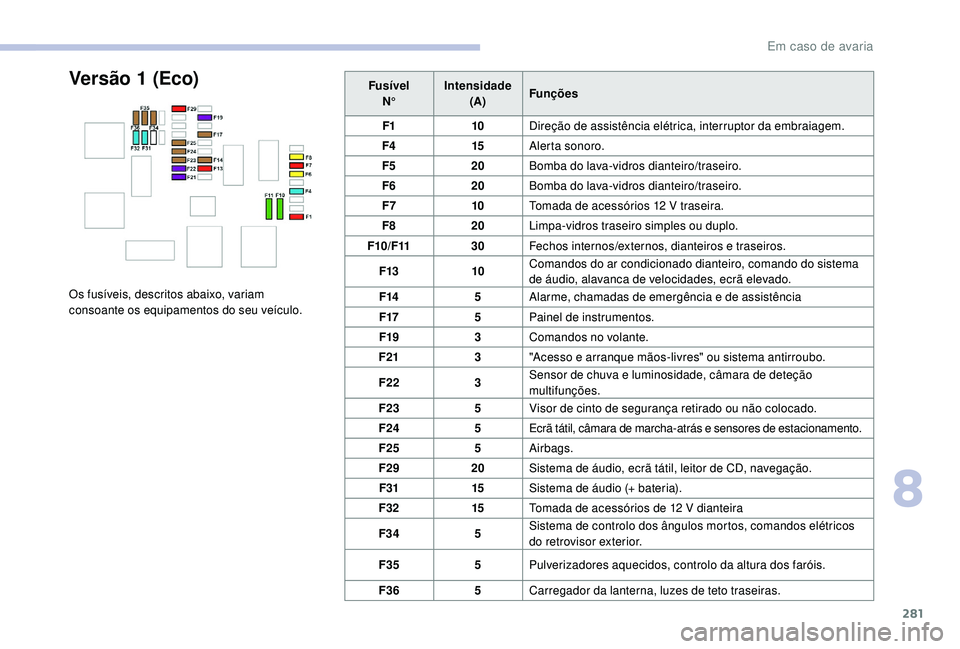

FusívelN° Intensidade
(A) Funções
F1 10Direção de assistência elétrica, interruptor da embraiagem.
F4 15Alerta sonoro.
F5 20Bomba do lava-vidros dianteiro/traseiro.
F6 20Bomba do lava-vidros dianteiro/traseiro.
F7 10Tomada de acessórios 12
V traseira.
F8 20Limpa-vidros traseiro simples ou duplo.
F10/F11 30Fechos internos/externos, dianteiros e traseiros.
F13 10Comandos do ar condicionado dianteiro, comando do sistema
de áudio, alavanca de velocidades, ecrã elevado.
F14 5Alarme, chamadas de emergência e de assistência
F17 5Painel de instrumentos.
F19 3Comandos no volante.
F21 3"Acesso e arranque mãos-livres" ou sistema antirroubo.
F22 3Sensor de chuva e luminosidade, câmara de deteção
multifunções.
F23 5Visor de cinto de segurança retirado ou não colocado.
F24 5Ecrã tátil, câmara de marcha-atrás e sensores de estacionamento.
F25 5Airbags.
F29 20Sistema de áudio, ecrã tátil, leitor de CD, navegação.
F31 15Sistema de áudio (+ bateria).
F32 15Tomada de acessórios de 12
V dianteira
F34 5Sistema de controlo dos ângulos mortos, comandos elétricos
do retrovisor exterior.
F35 5Pulverizadores aquecidos, controlo da altura dos faróis.
F36 5Carregador da lanterna, luzes de teto traseiras.Versão 1 (Eco)
Os fusíveis, descritos abaixo, variam
consoante os equipamentos do seu veículo.
8
Em caso de avaria

282

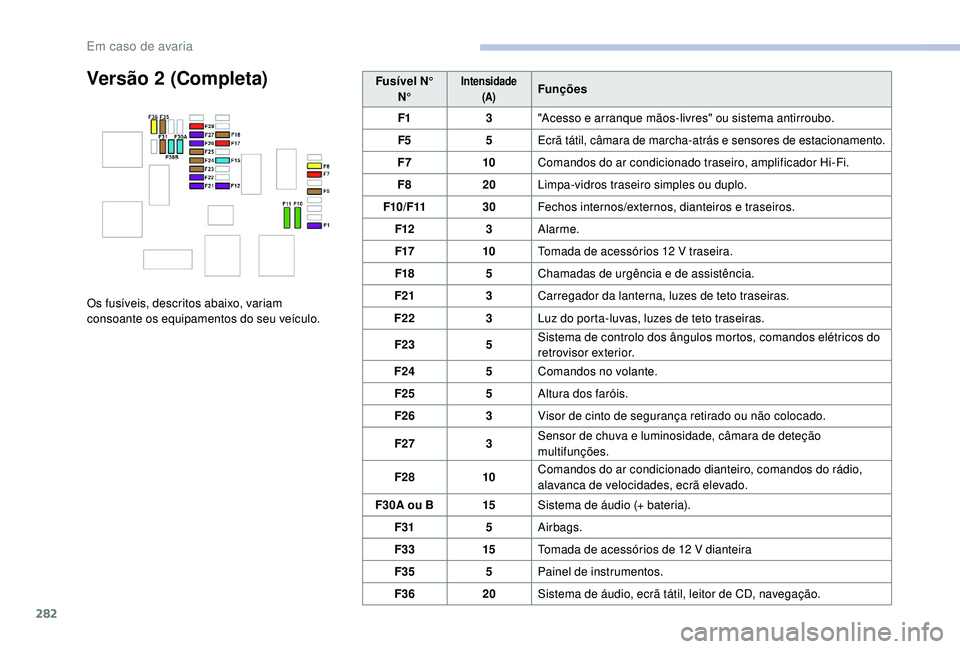

Versão 2 (Completa)
Os fusíveis, descritos abaixo, variam
consoante os equipamentos do seu veículo.Fusível N°
N°
Intensidade (A)Funções
F1 3"Acesso e arranque mãos-livres" ou sistema antirroubo.
F5 5Ecrã tátil, câmara de marcha-atrás e sensores de estacionamento.
F7 10Comandos do ar condicionado traseiro, amplificador Hi-Fi.
F8 20Limpa-vidros traseiro simples ou duplo.
F10/F11 30Fechos internos/externos, dianteiros e traseiros.
F12 3Alarme.
F17 10Tomada de acessórios 12
V traseira.
F18 5Chamadas de urgência e de assistência.
F21 3Carregador da lanterna, luzes de teto traseiras.
F22 3Luz do porta-luvas, luzes de teto traseiras.
F23 5Sistema de controlo dos ângulos mortos, comandos elétricos do
retrovisor exterior.
F24 5Comandos no volante.
F25 5Altura dos faróis.
F26 3Visor de cinto de segurança retirado ou não colocado.
F27 3Sensor de chuva e luminosidade, câmara de deteção
multifunções.
F28 10Comandos do ar condicionado dianteiro, comandos do rádio,
alavanca de velocidades, ecrã elevado.
F30A ou B 15Sistema de áudio (+ bateria).
F31 5Airbags.
F33 15Tomada de acessórios de 12
V dianteira
F35 5Painel de instrumentos.
F36 20Sistema de áudio, ecrã tátil, leitor de CD, navegação.
Em caso de avaria

283

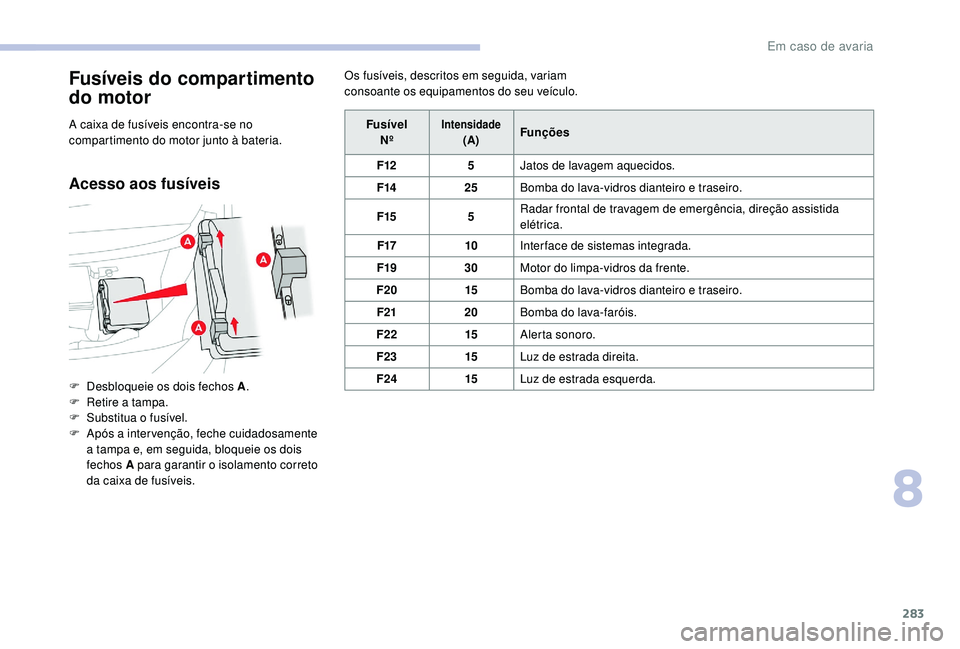

Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis
Os fusíveis, descritos em seguida, variam
consoante os equipamentos do seu veículo.
F

D

esbloqueie os dois fechos A .
F

R

etire a tampa.
F

S

ubstitua o fusível.
F

A

pós a inter venção, feche cuidadosamente
a tampa e, em seguida, bloqueie os dois
fechos A para garantir o isolamento correto
da caixa de fusíveis. Fusível
Nº
Intensidade(A) Funções
F12 5Jatos de lavagem aquecidos.
F14 25Bomba do lava-vidros dianteiro e traseiro.
F15 5Radar frontal de travagem de emergência, direção assistida
elétrica.
F17 10Interface de sistemas integrada.
F19 30Motor do limpa-vidros da frente.
F20 15Bomba do lava-vidros dianteiro e traseiro.
F21 20Bomba do lava-faróis.
F22 15Alerta sonoro.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
8
Em caso de avaria

284

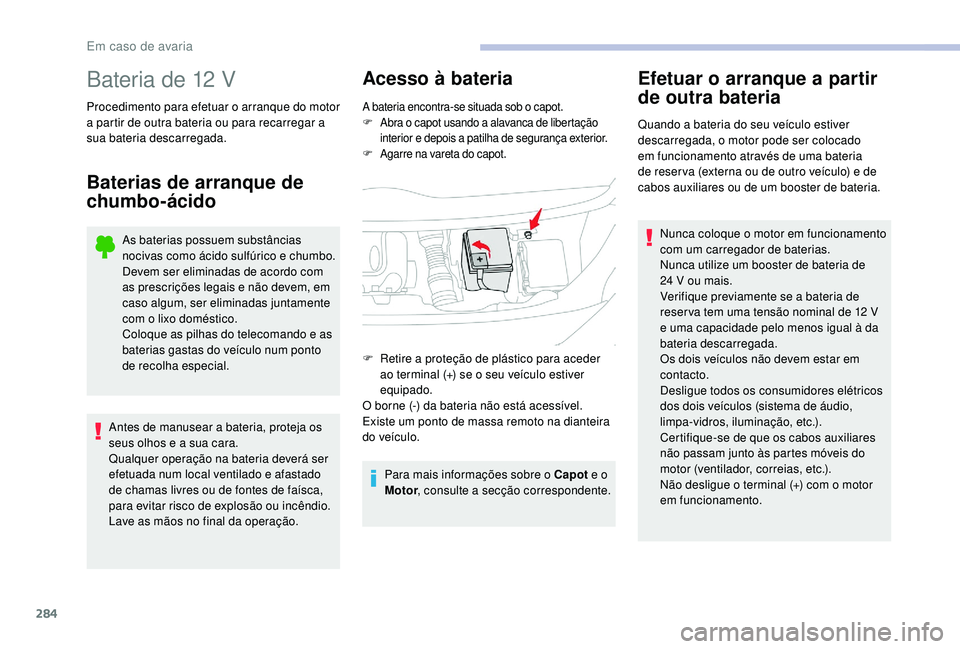

Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a
sua bateria descarregada.
Baterias de arranque de
chumbo-ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto
de recolha especial.
Antes de manusear a bateria, proteja os
seus olhos e a sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Acesso à bateria
A bateria encontra-se situada sob o capot.
F A bra o capot usando a alavanca de libertação
interior e depois a patilha de segurança exterior.
F
A

garre na vareta do capot.
Para mais informações sobre o Capot e o
Motor , consulte a secção correspondente.
Efetuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado
em funcionamento através de uma bateria
de reser va (externa ou de outro veículo) e de
cabos auxiliares ou de um booster de bateria.
F

R

etire a proteção de plástico para aceder
ao terminal (+) se o seu veículo estiver
equipado.
O borne (-) da bateria não está acessível.
Existe um ponto de massa remoto na dianteira
do veículo. Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de
24
V ou mais.
Verifique previamente se a bateria de
reser va tem uma tensão nominal de 12
V
e uma capacidade pelo menos igual à da
bateria descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Certifique-se de que os cabos auxiliares
não passam junto às partes móveis do
motor (ventilador, correias, etc.).
Não desligue o terminal (+) com o motor
em funcionamento.
Em caso de avaria

285

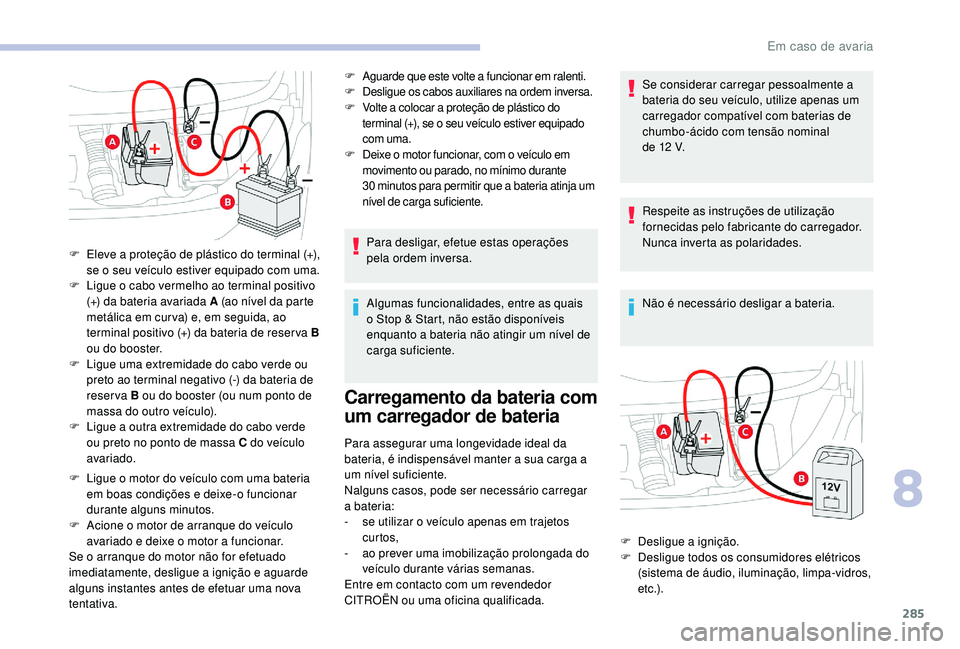

F Ligue o motor do veículo com uma bateria em boas condições e deixe-o funcionar
durante alguns minutos.
F

A
cione o motor de arranque do veículo
avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de efetuar uma nova
tentativa. F
A

guarde que este volte a funcionar em ralenti.
F
D
esligue os cabos auxiliares na ordem inversa.
F
V
olte a colocar a proteção de plástico do
terminal (+), se o seu veículo estiver equipado
com uma.
F
D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria atinja um
nível de carga suficiente.
Para desligar, efetue estas operações
pela ordem inversa.
Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
Carregamento da bateria com
um carregador de bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Nalguns casos, pode ser necessário carregar
a bateria:
-

s
e utilizar o veículo apenas em trajetos
curtos,
-

a
o prever uma imobilização prolongada do
veículo durante várias semanas.
Entre em contacto com um revendedor
CITROËN ou uma oficina qualificada. Se considerar carregar pessoalmente a
bateria do seu veículo, utilize apenas um
carregador compatível com baterias de
chumbo-ácido com tensão nominal
de 12
V.
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
F

E

leve a proteção de plástico do terminal (+),
se o seu veículo estiver equipado com uma.
F

L

igue o cabo vermelho ao terminal positivo
(+) da bateria avariada A (ao nível da parte
metálica em cur va) e, em seguida, ao
terminal positivo (+) da bateria de reser va B
ou do booster.
F

L

igue uma extremidade do cabo verde ou
preto ao terminal negativo (-) da bateria de
reserva B ou do booster (ou num ponto de
massa do outro veículo).
F

L

igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
F

D
esligue a ignição.
F

D
esligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
e t c .) .
8
Em caso de avaria

286

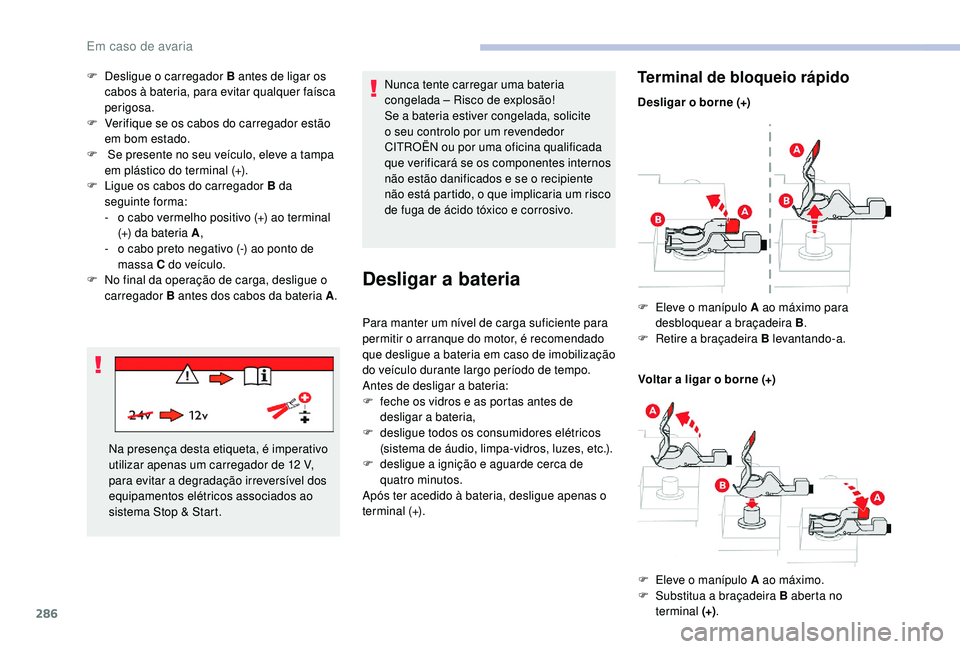

F Desligue o carregador B antes de ligar os cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique se os cabos do carregador estão
em bom estado.
F

S
e presente no seu veículo, eleve a tampa
em plástico do terminal (+).
F

L
igue os cabos do carregador B da
seguinte forma:
-

o c
abo vermelho positivo (+) ao terminal
(+) da bateria A ,
-

o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F

N
o final da operação de carga, desligue o
carregador B antes dos cabos da bateria A .Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo por um revendedor
CITROËN ou por uma oficina qualificada
que verificará se os componentes internos
não estão danificados e se o recipiente
não está partido, o que implicaria um risco
de fuga de ácido tóxico e corrosivo.
Na presença desta etiqueta, é imperativo
utilizar apenas um carregador de 12
V,
para evitar a degradação irreversível dos
equipamentos elétricos associados ao
sistema Stop & Start.
Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado
que desligue a bateria em caso de imobilização
do veículo durante largo período de tempo.
Antes de desligar a bateria:
F

f
eche os vidros e as portas antes de
desligar a bateria,
F

d
esligue todos os consumidores elétricos
(sistema de áudio, limpa-vidros, luzes, etc.).
F

de
sligue a ignição e aguarde cerca de
quatro minutos.
Após ter acedido à bateria, desligue apenas o
terminal (+).
Terminal de bloqueio rápido
Desligar o borne (+)
Voltar a ligar o borne (+)
F

E
leve o manípulo A ao máximo para
desbloquear a braçadeira B .
F

R
etire a braçadeira B levantando-a.
F

E
leve o manípulo A ao máximo.
F

S
ubstitua a braçadeira B aberta no
terminal (+) .
Em caso de avaria

287

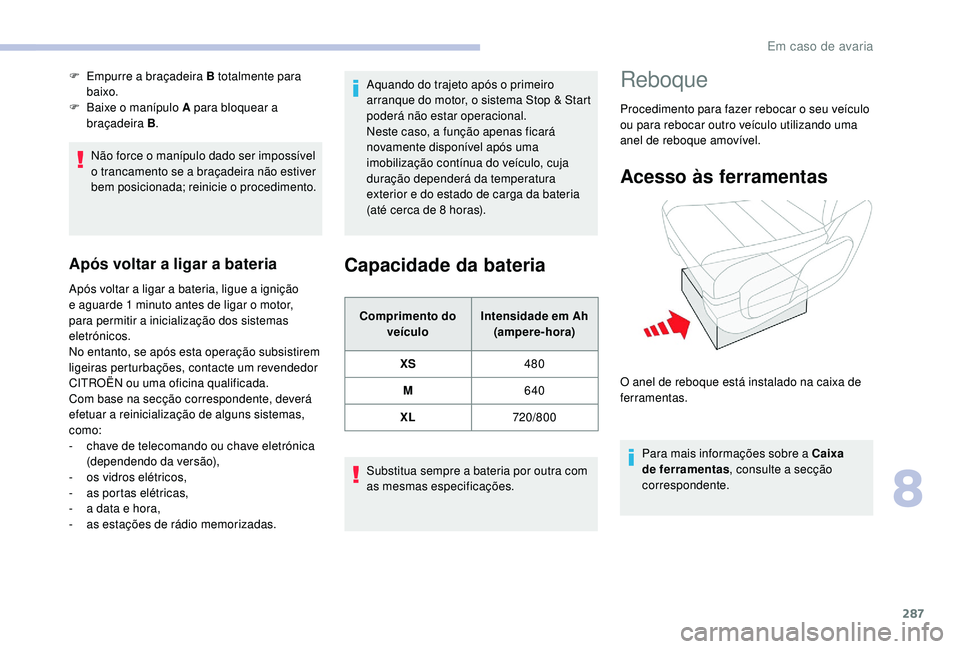

Não force o manípulo dado ser impossível
o trancamento se a braçadeira não estiver
bem posicionada; reinicie o procedimento.
Após voltar a ligar a bateria
Após voltar a ligar a bateria, ligue a ignição
e aguarde 1 minuto antes de ligar o motor,
para permitir a inicialização dos sistemas
eletrónicos.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um revendedor
CITROËN ou uma oficina qualificada.
Com base na secção correspondente, deverá
efetuar a reinicialização de alguns sistemas,
como:
-

c
have de telecomando ou chave eletrónica
(dependendo da versão),
-
o

s vidros elétricos,
-

a
s portas elétricas,
-

a d
ata e hora,
-
as

estações de rádio memorizadas. Aquando do trajeto após o primeiro
arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma
imobilização contínua do veículo, cuja
duração dependerá da temperatura
exterior e do estado de carga da bateria
(até cerca de 8
horas).
Capacidade da bateria
Comprimento do
veículo Intensidade em Ah
(ampere-hora)
XS 480
M 640
XL 720/800
Substitua sempre a bateria por outra com
as mesmas especificações.
F

E

mpurre a braçadeira B totalmente para
baixo.
F

B

aixe o manípulo A para bloquear a
braçadeira B .
Reboque
Procedimento para fazer rebocar o seu veículo
ou para rebocar outro veículo utilizando uma
anel de reboque amovível.
Acesso às ferramentas
Para mais informações sobre a Caixa
de ferramentas , consulte a secção
correspondente.
O anel de reboque está instalado na caixa de
ferramentas.
8
Em caso de avaria

288

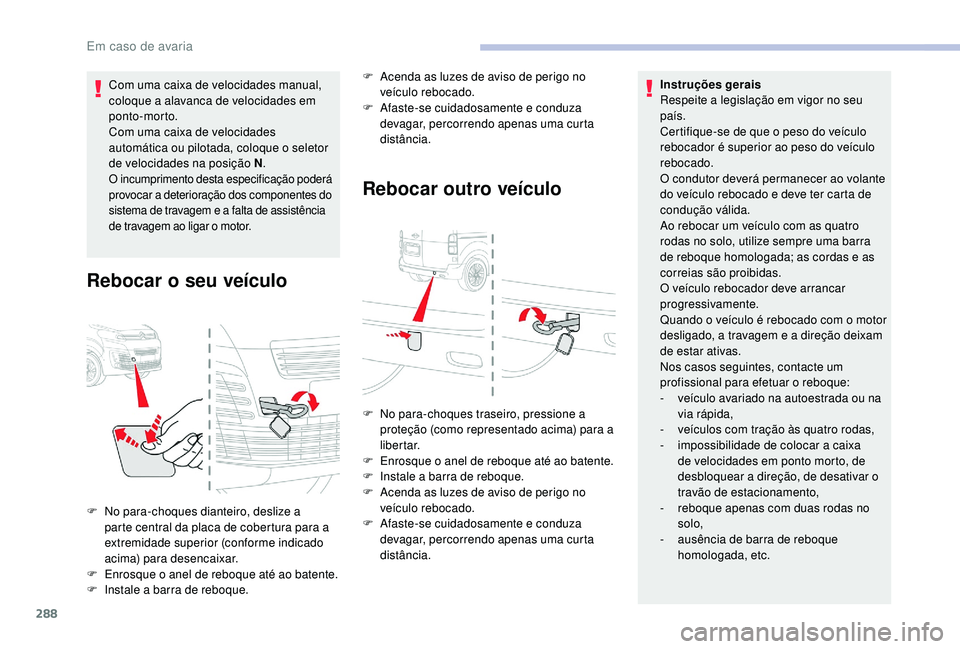

Com uma caixa de velocidades manual,
coloque a alavanca de velocidades em
ponto-morto.
Com uma caixa de velocidades
automática ou pilotada, coloque o seletor
de velocidades na posição N.
O incumprimento desta especificação poderá
provocar a deterioração dos componentes do
sistema de travagem e a falta de assistência
de travagem ao ligar o motor.
Rebocar o seu veículo Rebocar outro veículo
F No para-choques dianteiro, deslize a
parte central da placa de cobertura para a
extremidade superior (conforme indicado
acima) para desencaixar.
F

E
nrosque o anel de reboque até ao batente.
F

I
nstale a barra de reboque. F

A
cenda as luzes de aviso de perigo no
veículo rebocado.
F
A
faste-se cuidadosamente e conduza
devagar, percorrendo apenas uma curta
distância. Instruções gerais
Respeite a legislação em vigor no seu
país.
Certifique-se de que o peso do veículo
rebocador é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao volante
do veículo rebocado e deve ter carta de
condução válida.
Ao rebocar um veículo com as quatro
rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e as
correias são proibidas.
O veículo rebocador deve arrancar
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam
de estar ativas.
Nos casos seguintes, contacte um
profissional para efetuar o reboque:
-
v
eículo avariado na autoestrada ou na
via rápida,
-
v
eículos com tração às quatro rodas,
-
i
mpossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direção, de desativar o
travão de estacionamento,
- r eboque apenas com duas rodas no
solo,
-

a
usência de barra de reboque
homologada, etc.
F

N
o para-choques traseiro, pressione a
proteção (como representado acima) para a
libertar.
F
E
nrosque o anel de reboque até ao batente.
F
I
nstale a barra de reboque.
F
A
cenda as luzes de aviso de perigo no
veículo rebocado.
F A faste-se cuidadosamente e conduza
devagar, percorrendo apenas uma curta
distância.
Em caso de avaria
