CITROEN JUMPER SPACETOURER 2018 Návod na použití (in Czech)

289

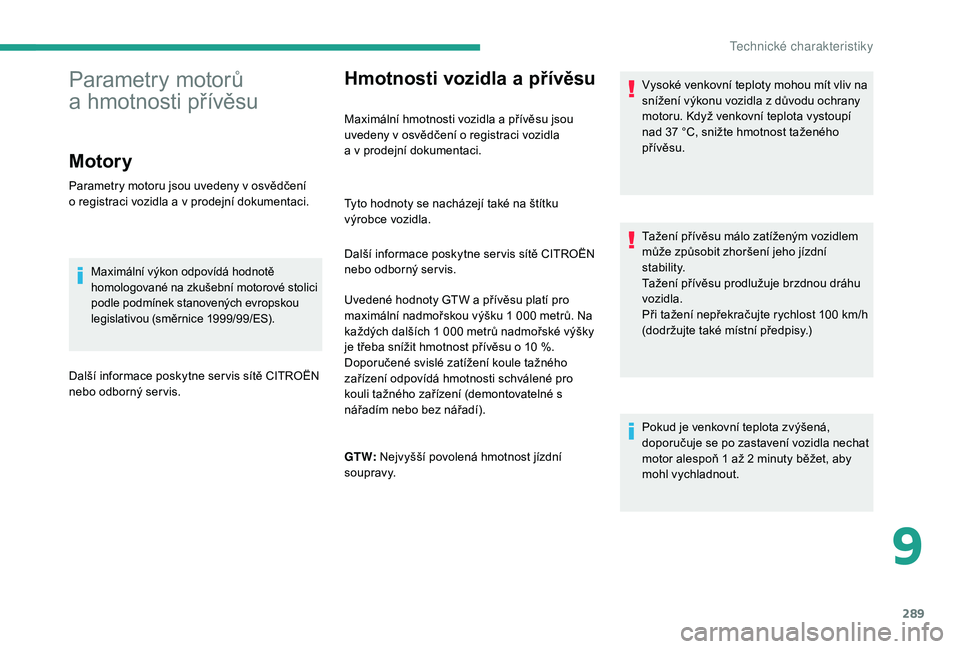

Hmotnosti vozidla a přívěsu
Maximální hmotnosti vozidla a přívěsu jsou
uvedeny v
osvědčení o registraci vozidla
a
v prodejní dokumentaci. Vysoké venkovní teploty mohou mít vliv na
snížení výkonu vozidla z
důvodu ochrany
motoru. Když venkovní teplota vystoupí
nad 37 °C, snižte hmotnost taženého
přívěsu.
Tažení přívěsu málo zatíženým vozidlem
může způsobit zhoršení jeho jízdní
stability.
Tažení přívěsu prodlužuje brzdnou dráhu
vozidla.
Při tažení nepřekračujte rychlost 100
km/h
(dodržujte také místní předpisy.)
Pokud je venkovní teplota zvýšená,
doporučuje se po zastavení vozidla nechat
motor alespoň 1
až 2 minuty běžet, aby
mohl vychladnout.
Parametry motorů
a hmotnosti přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové stolici
podle podmínek stanovených evropskou
legislativou (směrnice 1999/99/ES).
Další informace poskytne ser vis sítě CITROËN
nebo odborný ser vis. Tyto hodnoty se nacházejí také na štítku
výrobce vozidla.
Další informace poskytne ser vis sítě CITROËN
nebo odborný ser vis.
Uvedené hodnoty GTW a přívěsu platí pro
maximální nadmořskou výšku 1
000 metrů. Na
každých dalších 1 000 metrů nadmořské výšky
je třeba snížit hmotnost přívěsu o 10 %.
Doporučené svislé zatížení koule tažného
zařízení odpovídá hmotnosti schválené pro
kouli tažného zařízení (demontovatelné s
nářadím nebo bez nářadí).
GT W: Nejvyšší povolená hmotnost jízdní
soupravy.
9
Technick

290

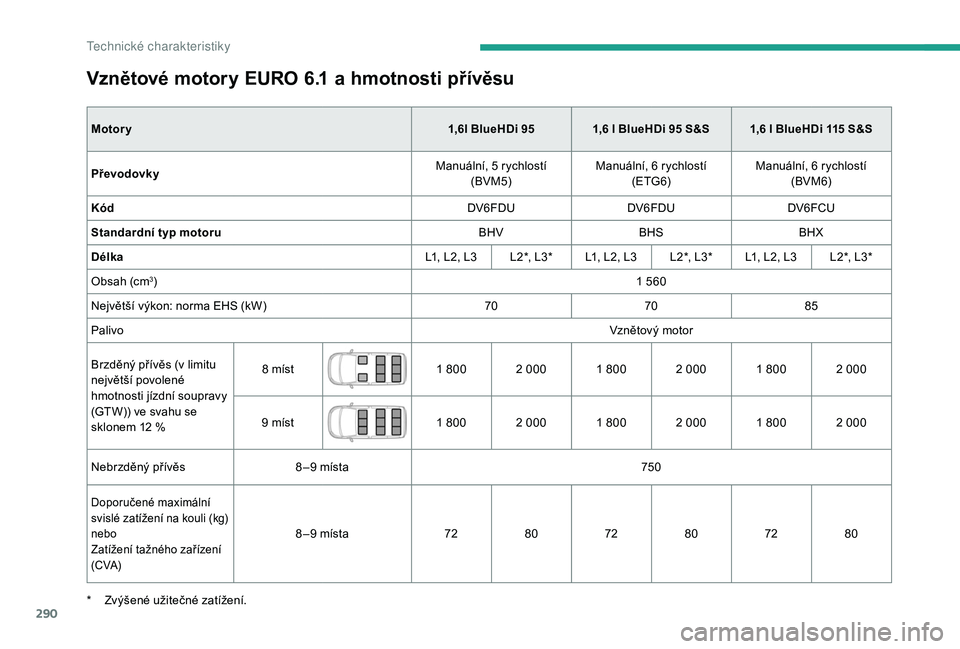

Vznětové motory EURO 6.1 a hmotnosti přívěsu
Motory 1,6l BlueHDi 95 1,6 l BlueHDi 95 S&S 1,6 l BlueHDi 115 S&S
Převodovky Manuální, 5 rychlostí
(BVM5) Manuální, 6 rychlostí
(ETG6) Manuální, 6 rychlostí
(BVM 6)
Kód DV6FDUDV6FDU DV6FCU
Standardní typ motoru BHVBHSBHX
Délka L1, L2, L3 L2*, L3* L1, L2, L3 L2*, L3* L1, L2, L3 L2*, L3*
Obsah (cm
3) 1 560
Největší výkon: norma EHS (kW) 707085
Palivo Vznětový motor
Brzděný přívěs (v
limitu
největší povolené
hmotnosti jízdní soupravy
(GTW)) ve svahu se
sklonem 12 % 8 míst
1
800 2 000 1 800 2 000 1 800 2 000
9 míst 1
800 2 000 1 800 2 000 1 800 2 000
Nebrzděný přívěs 8 – 9 místa 750
Doporučené maximální
svislé zatížení na kouli (kg)
nebo
Zatížení tažného zařízení
(CVA)
8 – 9 místa7280 7280 7280
*

Z

výšené užitečné zatížení.
T

291

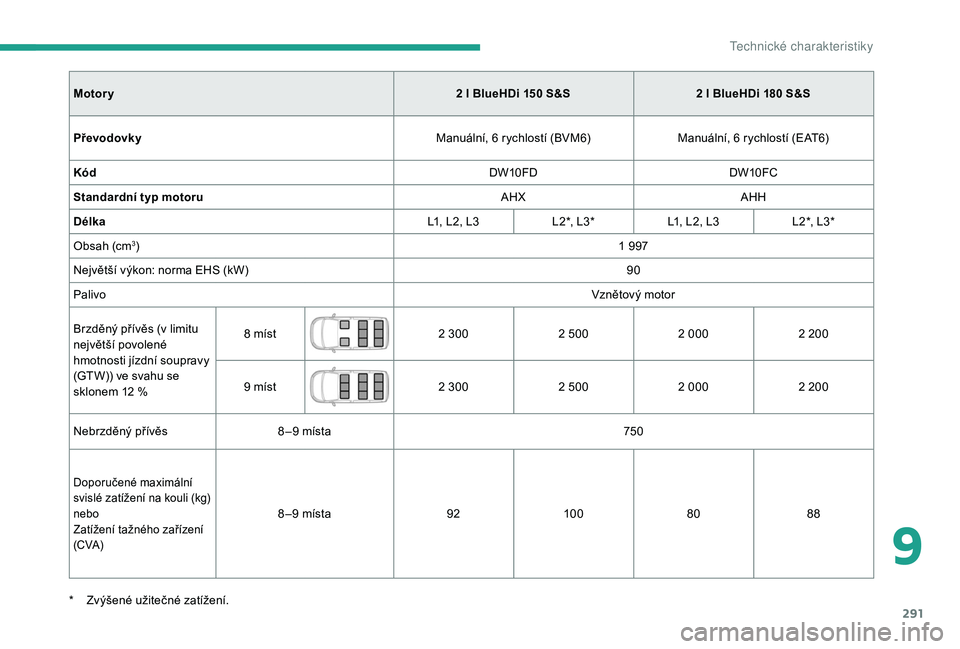

Motory2 l BlueHDi 150 S&S2 l BlueHDi 180 S&S
Převodovky Manuální, 6 rychlostí (BVM6)Manuální, 6 rychlostí (EAT6)
Kód DW10FDDW10FC
Standardní typ motoru AHXAHH
Délka L1, L2, L3L2*, L3*L1, L2, L3 L2*, L3*
Obsah (cm
3) 1 997
Největší výkon: norma EHS (kW) 90
Palivo Vznětový motor
Brzděný přívěs (v
limitu
největší povolené
hmotnosti jízdní soupravy
(GTW)) ve svahu se
sklonem 12 % 8 míst
2
3002
5002
0002
200
9 míst 2
3002
5002
0002
200
Nebrzděný přívěs 8 – 9 místa 750
Doporučené maximální
svislé zatížení na kouli (kg)
nebo
Zatížení tažného zařízení
(CVA)
8 – 9 místa9210 0 8088
*

Z

výšené užitečné zatížení.
9
T

292

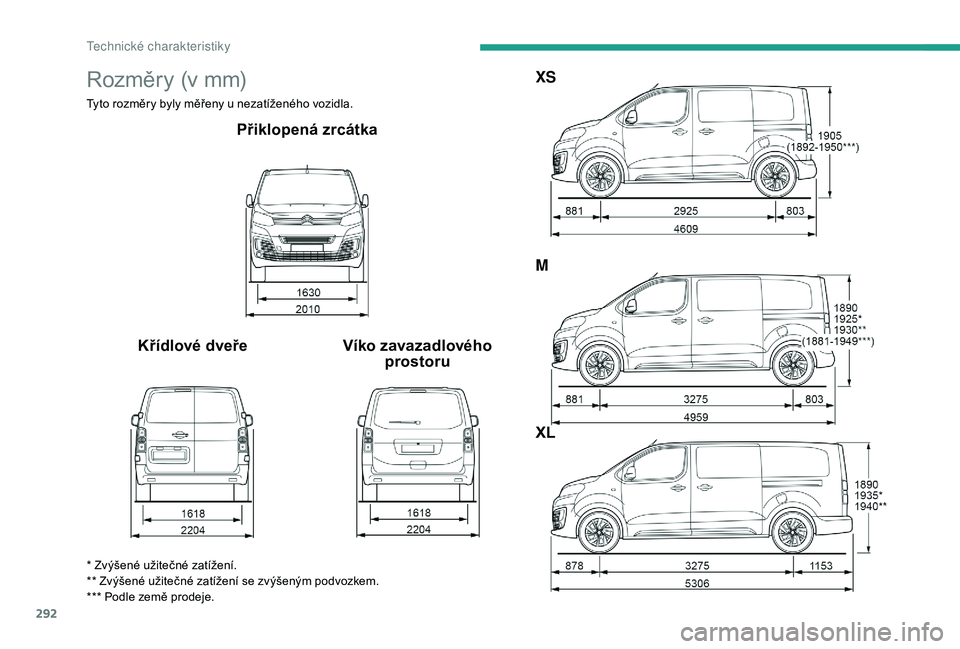

Rozměry (v mm)
Tyto rozměry byly měřeny u nezatíženého vozidla.
Přiklopená zrcátka
Křídlové dveře Víko zavazadlového
prostoru XS
M
XL
* Zvýšené užitečné zatížení.
** Zvýšené užitečné zatížení se zvýšeným podvozkem.
*** Podle země prodeje.
Technick

293

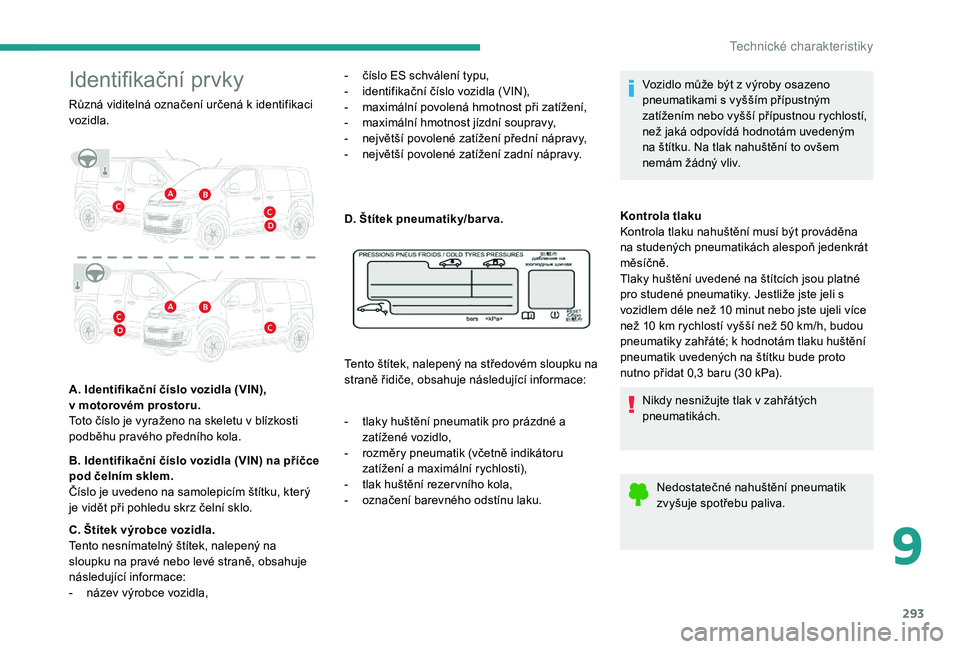

Identifikační prvky
Různá viditelná označení určená k identifikaci
v ozidla.
A. Identifikační číslo vozidla (VIN),
v
motorovém prostoru.
Toto číslo je vyraženo na skeletu v blízkosti
podběhu pravého předního kola.
B. Identifikační číslo vozidla (VIN) na příčce
pod čelním sklem.
Číslo je uvedeno na samolepicím štítku, který
je vidět při pohledu skrz čelní sklo.
C. Štítek výrobce vozidla.
Tento nesnímatelný štítek, nalepený na
sloupku na pravé nebo levé straně, obsahuje
následující informace:
-

n
ázev výrobce vozidla, -

č
íslo ES schválení typu,
- i dentifikační číslo vozidla (VIN),
- m aximální povolená hmotnost při zatížení,
-

m
aximální hmotnost jízdní soupravy,
-

n
ejvětší povolené zatížení přední nápravy,
-

n
ejvětší povolené zatížení zadní nápravy.
D. Štítek pneumatiky/bar va.
Tento štítek, nalepený na středovém sloupku na
straně řidiče, obsahuje následující informace:
-

t
laky huštění pneumatik pro prázdné a
zatížené vozidlo,
-

r
ozměry pneumatik (včetně indikátoru
zatížení a maximální rychlosti),
-

t
lak huštění rezer vního kola,
-

o
značení barevného odstínu laku. Vozidlo může být z

v
ýroby osazeno
pneumatikami s vyšším přípustným
zatížením nebo vyšší přípustnou rychlostí,
než jaká odpovídá hodnotám uvedeným
na štítku. Na tlak nahuštění to ovšem
nemám žádný vliv.
Kontrola tlaku
Kontrola tlaku nahuštění musí být prováděna
na studených pneumatikách alespoň jedenkrát
měsíčně.
Tlaky huštění uvedené na štítcích jsou platné
pro studené pneumatiky. Jestliže jste jeli s
vozidlem déle než 10
minut nebo jste ujeli více
než 10
km rychlostí vyšší než 50 km/h, budou
pneumatiky zahřáté; k hodnotám tlaku huštění
pneumatik uvedených na štítku bude proto
nutno přidat 0,3
baru (30 kPa).
Nikdy nesnižujte tlak v zahřátých
pneumatikách.
Nedostatečné nahuštění pneumatik
zvyšuje spotřebu paliva.
9
T

1

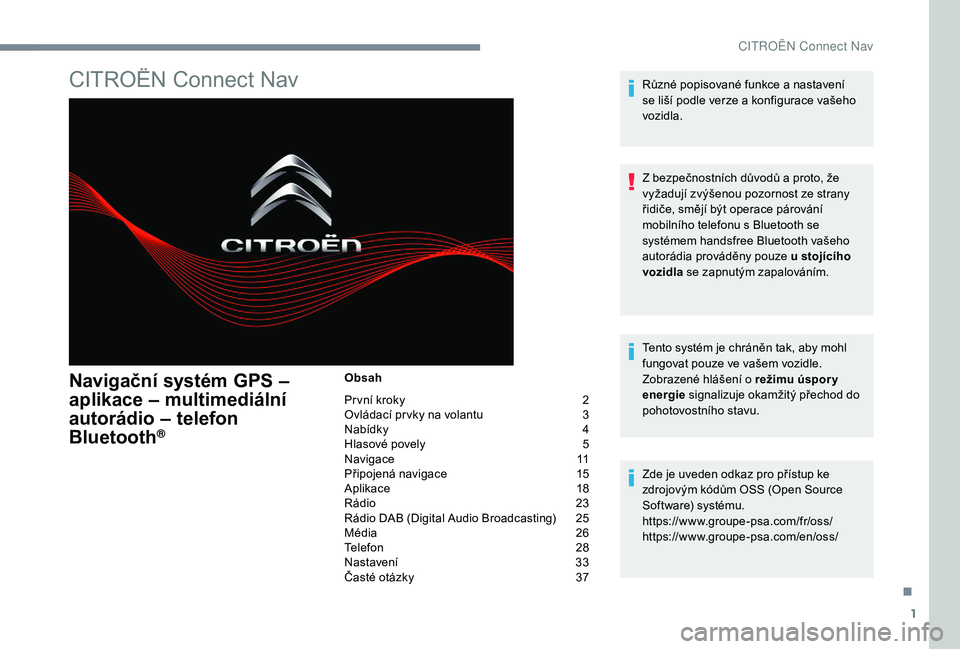

CITROËN Connect Nav
Navigační systém GPS –
aplikace – multimediální
autorádio – telefon
Bluetooth
®
Obsah
Pr vní kroky
2
O

vládací pr vky na volantu
3
N

abídky
4
H

lasové povely
5
N

avigace
1
1
Připojená navigace

1
5
Aplikace

1
8
Rádio

2
3
Rádio DAB (Digital Audio Broadcasting)

2
5
Média

2
6
Telefon

2
8
Nastavení

3
3
Časté otázky

3
7Různé popisované funkce a nastavení
se liší podle verze a konfigurace vašeho
vozidla.
Z bezpečnostních důvodů a proto, že
vyžadují zvýšenou pozornost ze strany
řidiče, smějí být operace párování
mobilního telefonu s Bluetooth se
systémem handsfree Bluetooth vašeho
autorádia prováděny pouze u stojícího
vozidla
se zapnutým zapalováním.
Tento systém je chráněn tak, aby mohl
fungovat pouze ve vašem vozidle.
Zobrazené hlášení o režimu úspor y
energie signalizuje okamžitý přechod do
pohotovostního stavu.
Zde je uveden odkaz pro přístup ke
zdrojovým kódům OSS (Open Source
Software) systému.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
.
CITRO

2
12:13
18,5 21,5

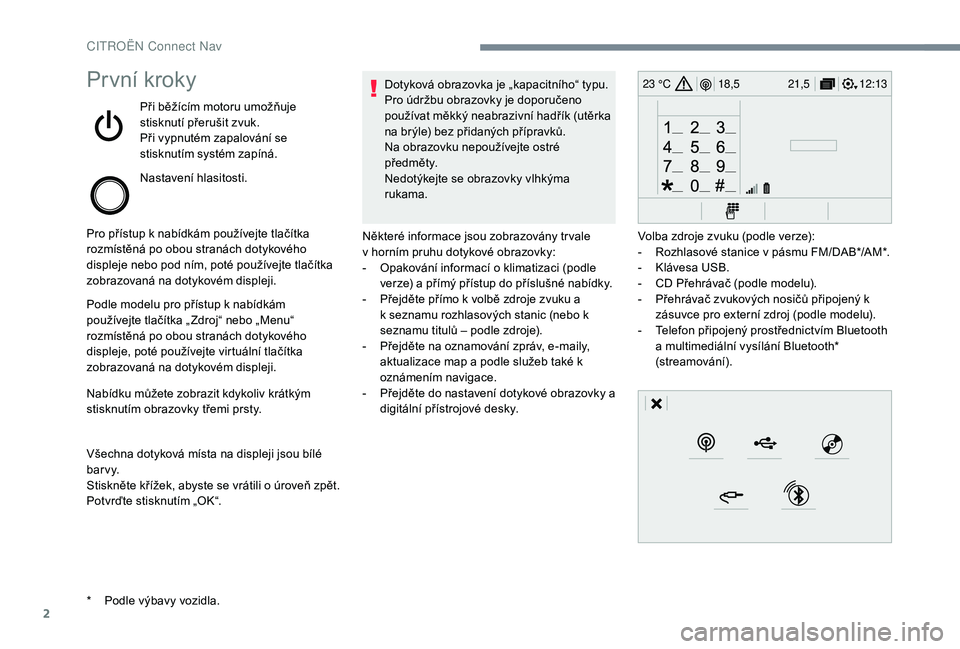

23 °CPrvní kroky
Při běžícím motoru umožňuje
stisknutí přerušit zvuk.
Při vypnutém zapalování se
stisknutím systém zapíná.
Nastavení hlasitosti.
Pro přístup k nabídkám používejte tlačítka
rozmístěná po obou stranách dotykového
displeje nebo pod ním, poté používejte tlačítka
zobrazovaná na dotykovém displeji.
Podle modelu pro přístup k nabídkám
používejte tlačítka „ Zdroj“ nebo „Menu“
rozmístěná po obou stranách dotykového
displeje, poté používejte virtuální tlačítka
zobrazovaná na dotykovém displeji.
Nabídku můžete zobrazit kdykoliv krátkým
stisknutím obrazovky třemi prsty.
Všechna dotyková místa na displeji jsou bílé
b a r v y.
Stiskněte křížek, abyste se vrátili o úroveň zpět.
Potvrďte stisknutím „OK“. Dotyková obrazovka je „kapacitního“ typu.
Pro údržbu obrazovky je doporučeno
používat měkký neabrazivní hadřík (utěrka
na brýle) bez přidaných přípravků.
Na obrazovku nepoužívejte ostré
předměty.
Nedotýkejte se obrazovky vlhkýma
rukama.
*

P

odle výbavy vozidla. Některé informace jsou zobrazovány tr vale
v
horním pruhu dotykové obrazovky:
-

O
pakování informací o klimatizaci (podle
verze) a
přímý přístup do příslušné nabídky.
-

P
řejděte přímo k volbě zdroje zvuku a
k seznamu rozhlasových stanic (nebo k
seznamu titulů – podle zdroje).
-

P
řejděte na oznamování zpráv, e-maily,
aktualizace map a podle služeb také k
oznámením navigace.
-

P
řejděte do nastavení dotykové obrazovky a
digitální přístrojové desky. Volba zdroje zvuku (podle verze):
-

R
ozhlasové stanice v pásmu FM/DAB*/AM*.
-

K
lávesa USB.
-

C
D Přehrávač (podle modelu).
-

P
řehrávač zvukových nosičů připojený k
zásuvce pro externí zdroj (podle modelu).
-

T
elefon připojený prostřednictvím Bluetooth
a multimediální vysílání Bluetooth*
(streamování).
CIT

3

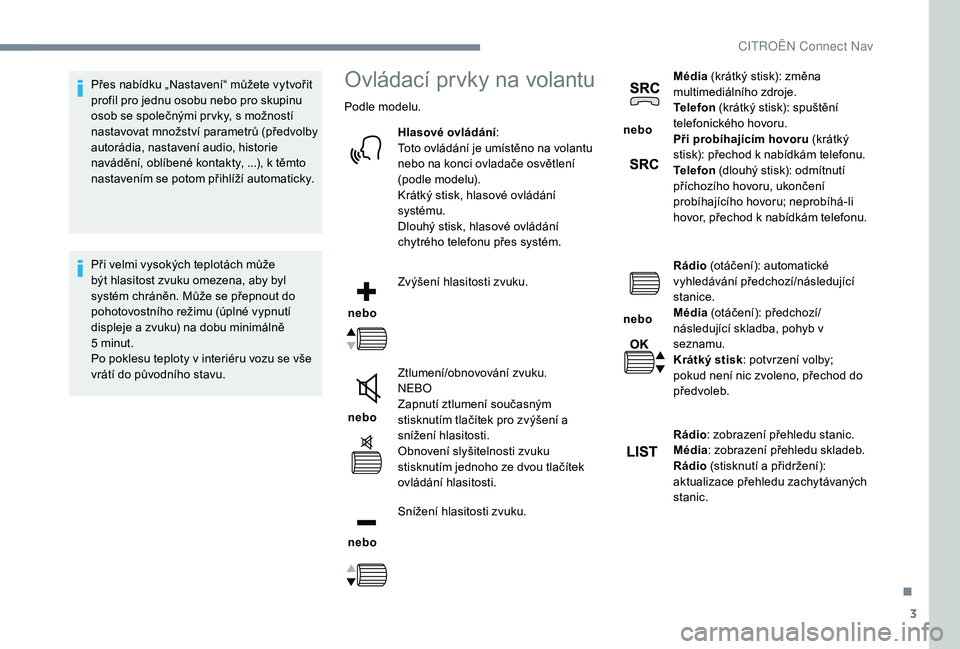

Přes nabídku „Nastavení“ můžete vytvořit
profil pro jednu osobu nebo pro skupinu
osob se společnými pr vky, s možností
nastavovat množství parametrů (předvolby
autorádia, nastavení audio, historie
navádění, oblíbené kontakty, ...), k těmto
nastavením se potom přihlíží automaticky.
Při velmi vysokých teplotách může
být hlasitost zvuku omezena, aby byl
systém chráněn. Může se přepnout do
pohotovostního režimu (úplné vypnutí
displeje a zvuku) na dobu minimálně
5 minut.
Po poklesu teploty v interiéru vozu se vše
vrátí do původního stavu.Ovládací prvky na volantu
Podle modelu.
Hlasové ovládání :
Toto ovládání je umístěno na volantu
nebo na konci ovladače osvětlení
(podle modelu).
Krátký stisk, hlasové ovládání
systému.
Dlouhý stisk, hlasové ovládání
chytrého telefonu přes systém.
nebo Zvýšení hlasitosti zvuku.
nebo Ztlumení/obnovování zvuku.
NEBO
Zapnutí ztlumení současným
stisknutím tlačítek pro zvýšení a
snížení hlasitosti.
Obnovení slyšitelnosti zvuku
stisknutím jednoho ze dvou tlačítek
ovládání hlasitosti.
nebo Snížení hlasitosti zvuku. nebo
Média
(krátký stisk): změna
multimediálního zdroje.
Telefon (krátký stisk): spuštění
telefonického hovoru.
Při probíhajícím hovoru (krátký
stisk): přechod k nabídkám telefonu.
Telefon (dlouhý stisk): odmítnutí
příchozího hovoru, ukončení
probíhajícího hovoru; neprobíhá-li
hovor, přechod k nabídkám telefonu.
nebo Rádio
(otáčení): automatické
vyhledávání předchozí/následující
stanice.
Média (otáčení): předchozí/
následující skladba, pohyb v
seznamu.
Krátký stisk : potvrzení volby;
pokud není nic zvoleno, přechod do
předvoleb.
Rádio : zobrazení přehledu stanic.
Média : zobrazení přehledu skladeb.
Rádio (stisknutí a přidržení):
aktualizace přehledu zachytávaných
stanic.
.
CITROËN Connect Nav

4
FM/87.5 MHz
87.5MHz
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
21,518,5
12:1323 °C

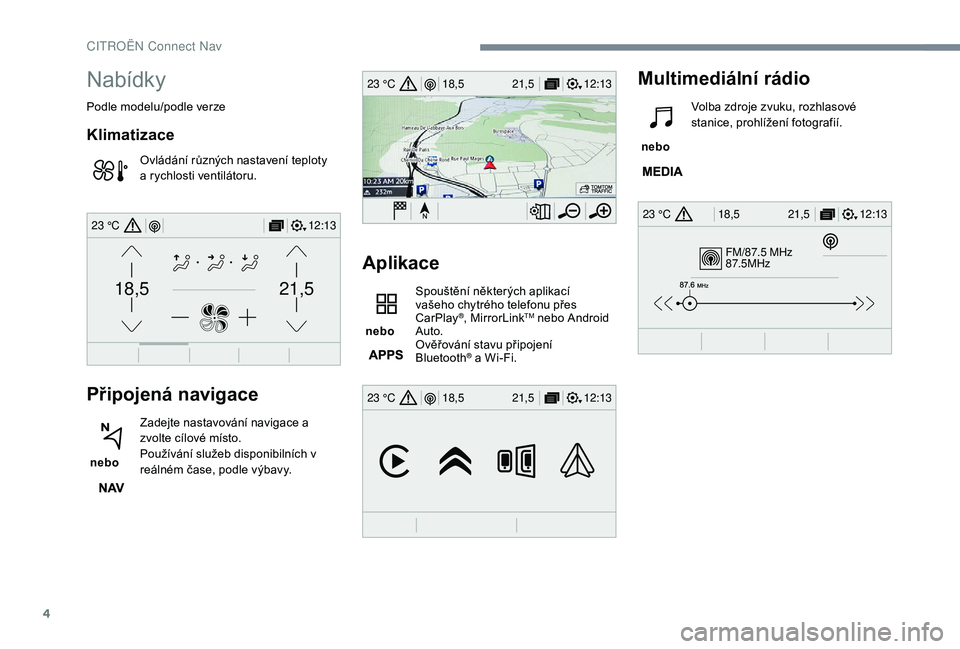

Nabídky
Podle modelu/podle verze
Klimatizace
Ovládání různých nastavení teploty
a rychlosti ventilátoru.
Připojená navigace
nebo Zadejte nastavování navigace a
zvolte cílové místo.
Používání služeb disponibilních v
reálném čase, podle výbavy.
Aplikace
nebo Spouštění některých aplikací
vašeho chytrého telefonu přes
CarPlay
®, MirrorLinkTM nebo Android
Auto.
Ověřování stavu připojení
Bluetooth
® a Wi-Fi.
Multimediální rádio
nebo Volba zdroje zvuku, rozhlasové
stanice, prohlížení fotografií.
CITROËN Connect Nav

5
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C
12:13
18,5 21,5
23 °C

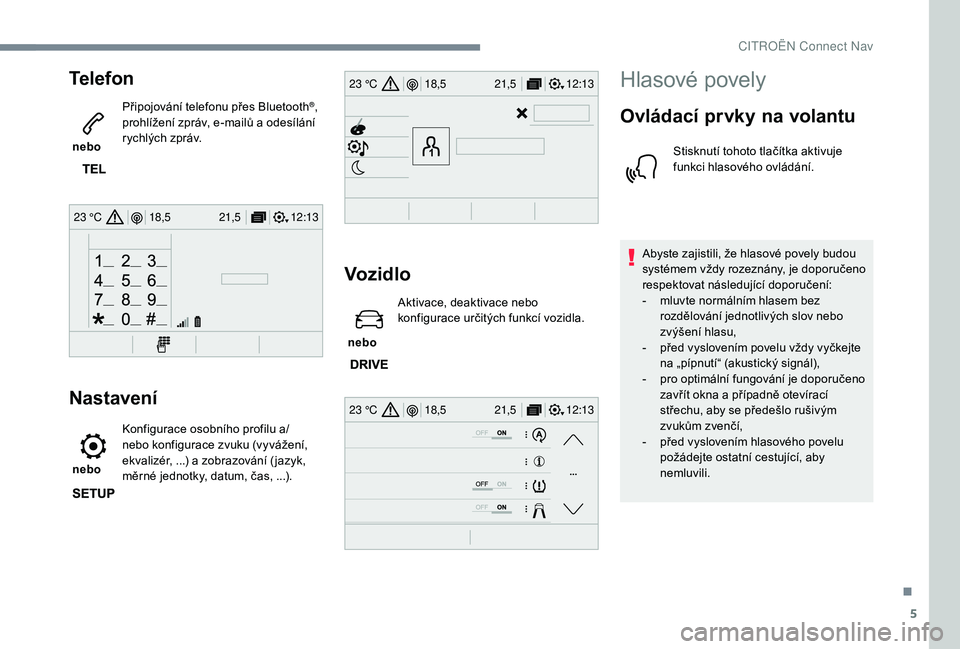

Telefon
nebo Připojování telefonu přes Bluetooth
®,
prohlížení zpráv, e-mailů a odesílání
rychlých zpráv.
Nastavení
nebo Konfigurace osobního profilu a/
nebo konfigurace zvuku (vyvážení,
ekvalizér, ...) a zobrazování ( jazyk,
měrné jednotky, datum, čas, ...).
Voz idlo
nebo Aktivace, deaktivace nebo
konfigurace určitých funkcí vozidla.
Hlasové povely
Ovládací prvky na volantu
Stisknutí tohoto tlačítka aktivuje
funkci hlasového ovládání.
Abyste zajistili, že hlasové povely budou
systémem vždy rozeznány, je doporučeno
respektovat následující doporučení:
-

m

luvte normálním hlasem bez
rozdělování jednotlivých slov nebo
zvýšení hlasu,
-

p

řed vyslovením povelu vždy vyčkejte
na „pípnutí“ (akustický signál),
-

p

ro optimální fungování je doporučeno
zavřít okna a případně otevírací
střechu, aby se předešlo rušivým
zvukům zvenčí,
-

p

řed vyslovením hlasového povelu
požádejte ostatní cestující, aby
nemluvili.
.
CITROËN Connect Nav
