CITROEN JUMPER SPACETOURER 2018 Návod na použití (in Czech)

29

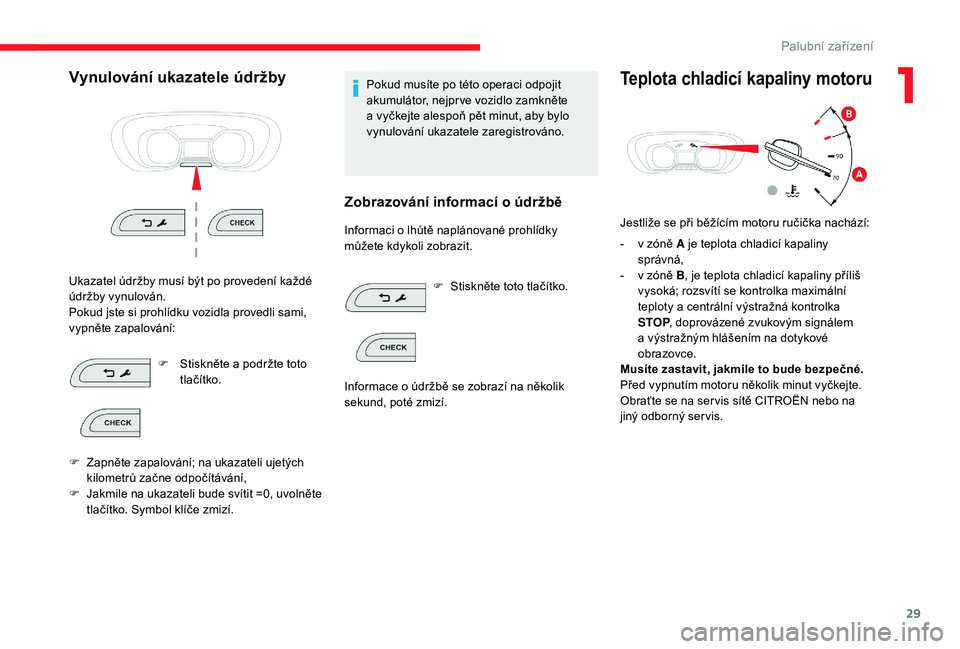

Vynulování ukazatele údržby
Ukazatel údržby musí být po provedení každé
údržby vynulován.
Pokud jste si prohlídku vozidla provedli sami,
vypněte zapalování:F

S
tiskněte a podržte toto
tlačítko.
F

Z
apněte zapalování; na ukazateli ujetých
kilometrů začne odpočítávání,
F

J
akmile na ukazateli bude svítit =0, uvolněte
tlačítko. Symbol klíče zmizí. Pokud musíte po této operaci odpojit
akumulátor, nejpr ve vozidlo zamkněte
a vyčkejte alespoň pět minut, aby bylo
vynulování ukazatele zaregistrováno.
Zobrazování informací o údržbě
Informaci o lhůtě naplánované prohlídky
m ůžete kdykoli zobrazit.
F

S
tiskněte toto tlačítko.
Teplota chladicí kapaliny motoru
Jestliže se při běžícím motoru ručička nachází:
-
v z
óně A je teplota chladicí kapaliny
správná,
-

v z
óně B, je teplota chladicí kapaliny příliš
vysoká; rozsvítí se kontrolka maximální
teploty a centrální výstražná kontrolka
STOP , doprovázené zvukovým signálem
a výstražným hlášením na dotykové
obrazovce.
Musíte zastavit, jakmile to bude bezpečné.
Před vypnutím motoru několik minut vyčkejte.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis.
Informace o údržbě se zobrazí na několik
sekund, poté zmizí.
1
Palubní zařízení

30

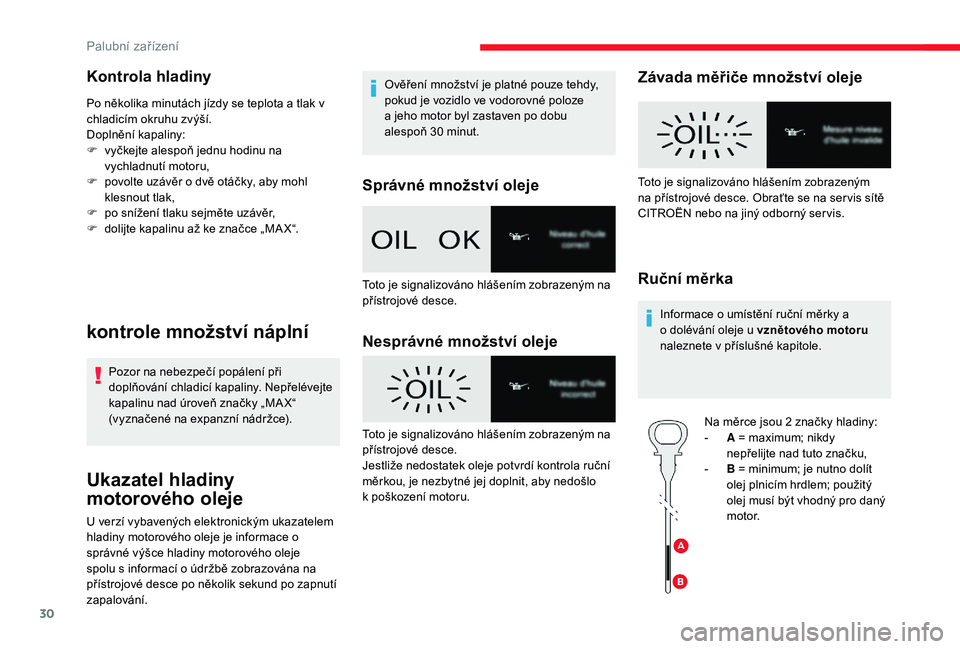

Kontrola hladiny
Po několika minutách jízdy se teplota a tlak v
chladicím okruhu zvýší.
Doplnění kapaliny:
F
v
yčkejte alespoň jednu hodinu na
vychladnutí motoru,
F

p
ovolte uzávěr o dvě otáčky, aby mohl
klesnout tlak,
F

p
o snížení tlaku sejměte uzávěr,
F

d
olijte kapalinu až ke značce „MA X“.
kontrole množství náplní
Pozor na nebezpečí popálení při
doplňování chladicí kapaliny. Nepřelévejte
kapalinu nad úroveň značky „MA X“
(vyznačené na expanzní nádržce).
Ukazatel hladiny
motorového oleje
U verzí vybavených elektronickým ukazatelem
hladiny motorového oleje je informace o
správné výšce hladiny motorového oleje
spolu s informací o údržbě zobrazována na
přístrojové desce po několik sekund po zapnutí
zapalování. Ověření množství je platné pouze tehdy,
pokud je vozidlo ve vodorovné poloze
a
jeho motor byl zastaven po dobu
alespoň 30 minut.
Správné množství oleje
Nesprávné množství oleje
Závada měřiče množství oleje
Ruční měrka
Informace o umístění ruční měrky a
o
dolévání oleje u vznětového motoru
naleznete v
příslušné kapitole.
Na měrce jsou 2 značky hladiny:
-

A
= maximum; nikdy
nepřelijte nad tuto značku,
-

B
= minimum; je nutno dolít
olej plnicím hrdlem; použitý
olej musí být vhodný pro daný
motor.
Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné jej doplnit, aby nedošlo
k

poškození motoru. Toto je signalizováno hlášením zobrazeným
na přístrojové desce. Obraťte se na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
Palubní zařízení

31

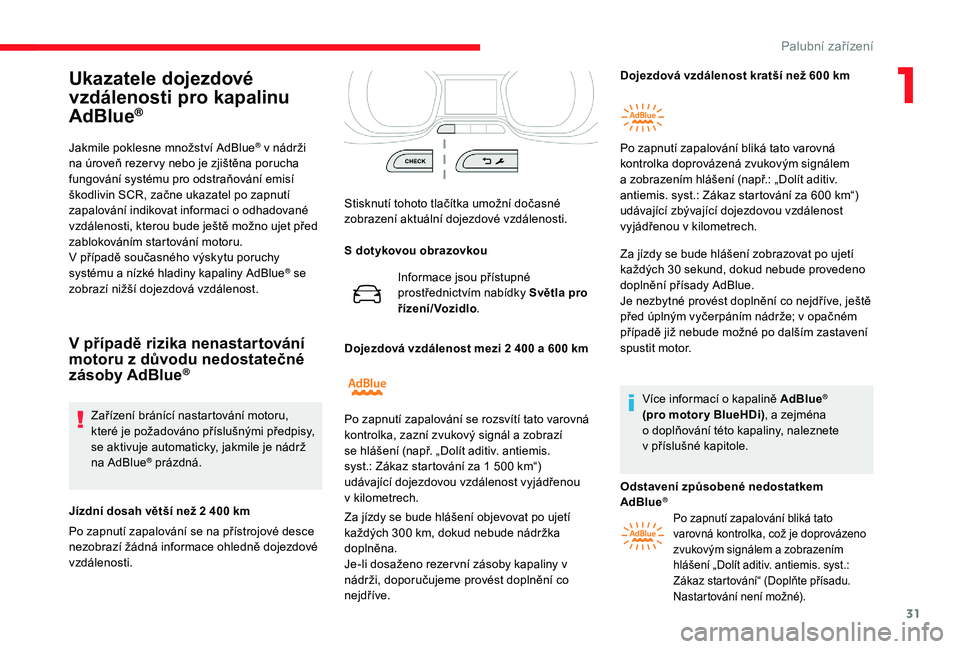

Ukazatele dojezdové
vzdálenosti pro kapalinu
AdBlue
®
Jakmile poklesne množství AdBlue® v nádrži
n
a úroveň rezer vy nebo je zjištěna porucha
fungování systému pro odstraňování emisí
škodlivin SCR, začne ukazatel po zapnutí
zapalování indikovat informaci o odhadované
vzdálenosti, kterou bude ještě možno ujet před
zablokováním startování motoru.
V

případě současného výskytu poruchy
systému a

nízké hladiny kapaliny AdBlue
® se
zobrazí nižší dojezdová vzdálenost.
V případě rizika nenastartování
motoru z důvodu nedostatečné
zásoby AdBlue
®
Zařízení bránící nastartování motoru,
které je požadováno příslušnými předpisy,
se aktivuje automaticky, jakmile je nádrž
na AdBlue
® prázdná.
Jízdní dosah větší než 2 400 km
Po zapnutí zapalování se na přístrojové desce
nezobrazí žádná informace ohledně dojezdové
vzdálenosti. Stisknutí tohoto tlačítka umožní dočasné
zobrazení aktuální dojezdové vzdálenosti.
S dotykovou obrazovkou
Informace jsou přístupné
prostřednictvím nabídky Světla pro
řízení/Vozidlo .
Dojezdová vzdálenost mezi 2 400 a 600 km
Za jízdy se bude hlášení objevovat po ujetí
každých 300 km, dokud nebude nádržka
doplněna.
Je-li dosaženo rezer vní zásoby kapaliny v
nádrži, doporučujeme provést doplnění co
nejdříve. Po zapnutí zapalování se rozsvítí tato varovná
kontrolka, zazní zvukový signál a
zobrazí
se hlášení (např. „Dolít aditiv. antiemis.
syst.: Zákaz startování za 1 500 km“)
udávající dojezdovou vzdálenost vyjádřenou
v
k

ilometrech. Dojezdová vzdálenost kratší než 600
km
Za jízdy se bude hlášení zobrazovat po ujetí
každých 30 sekund, dokud nebude provedeno
doplnění přísady AdBlue.
Je nezbytné provést doplnění co nejdříve, ještě
před úplným vyčerpáním nádrže; v opačném
případě již nebude možné po dalším zastavení
spustit motor.
Více informací o kapalině AdBlue
®
(pro motor y BlueHDi) , a

zejména
o

doplňování této kapaliny, naleznete
v

příslušné kapitole.
Po zapnutí zapalování bliká tato varovná
kontrolka doprovázená zvukovým signálem
a

zobrazením hlášení (např.: „Dolít aditiv.
antiemis. syst.: Zákaz startování za 600 km“)
udávající zbývající dojezdovou vzdálenost
vyjádřenou v kilometrech.
Odstavení způsobené nedostatkem
AdBlue
®
Po zapnutí zapalování bliká tato
varovná kontrolka, což je doprovázeno
zvukovým signálem a
zobrazením
hlášení „Dolít aditiv. antiemis. syst.:
Zákaz startování“ (Doplňte přísadu.
Nastartování není možné).
1
Palubní zařízení

32

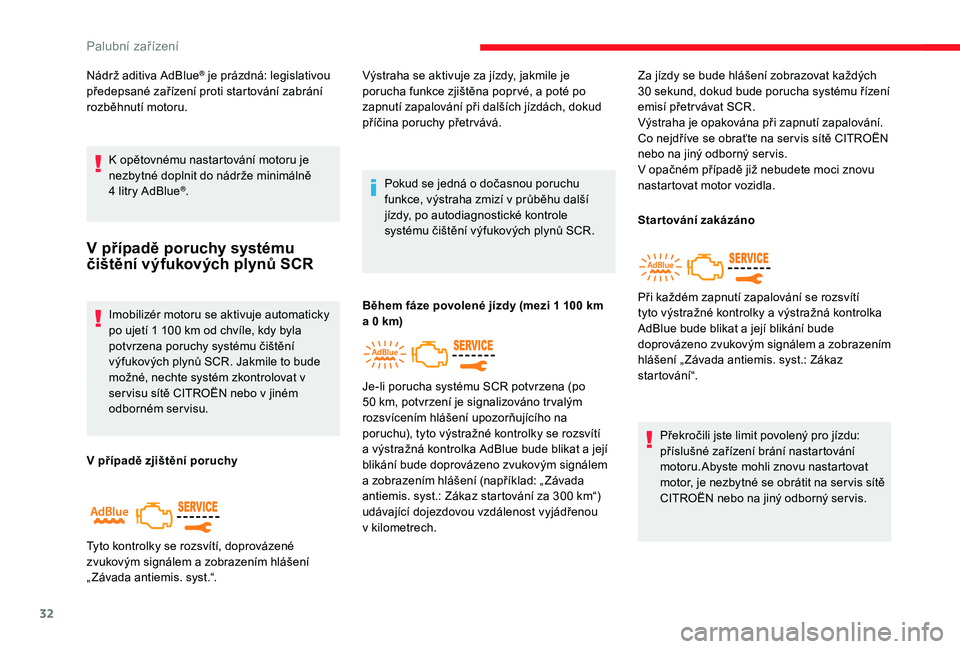

Nádrž aditiva AdBlue® je prázdná: legislativou
předepsané zařízení proti startování zabrání
rozběhnutí motoru.
K

opětovnému nastartování motoru je
nezbytné doplnit do nádrže minimálně
4

litry AdBlue
®.
V případě poruchy systému
č ištění výfukových plynů SCR
Imobilizér motoru se aktivuje automaticky
po ujetí 1
100 km od chvíle, kdy byla
potvrzena poruchy systému čištění
výfukových plynů SCR. Jakmile to bude
možné, nechte systém zkontrolovat v
ser visu sítě CITROËN nebo v jiném
odborném servisu.
V

případě zjištění poruchy Pokud se jedná o
dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému čištění výfukových plynů SCR.
Tyto kontrolky se rozsvítí, doprovázené
zvukovým signálem a zobrazením hlášení
„ Závada antiemis. syst.“. Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a
poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
Během fáze povolené jízdy (mezi 1 100 km
a 0 km)Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud bude porucha systému řízení
emisí přetr vávat SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
V
opačném případě již nebudete moci znovu
nastartovat motor vozidla.
Je-li porucha systému SCR potvrzena (po
50 km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na
poruchu), tyto výstražné kontrolky se rozsvítí
a výstražná kontrolka AdBlue bude blikat a její
blikání bude doprovázeno zvukovým signálem
a zobrazením hlášení (například: „ Závada
antiemis. syst.: Zákaz startování za 300 km“)
udávající dojezdovou vzdálenost vyjádřenou
v
k

ilometrech.Star tování zakázáno
Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.Abyste mohli znovu nastartovat
motor, je nezbytné se obrátit na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
Při každém zapnutí zapalování se rozsvítí
tyto výstražné kontrolky a výstražná kontrolka
AdBlue bude blikat a její blikání bude
doprovázeno zvukovým signálem a zobrazením
hlášení „ Závada antiemis. syst.: Zákaz
startování“.
Palubní zařízení

33

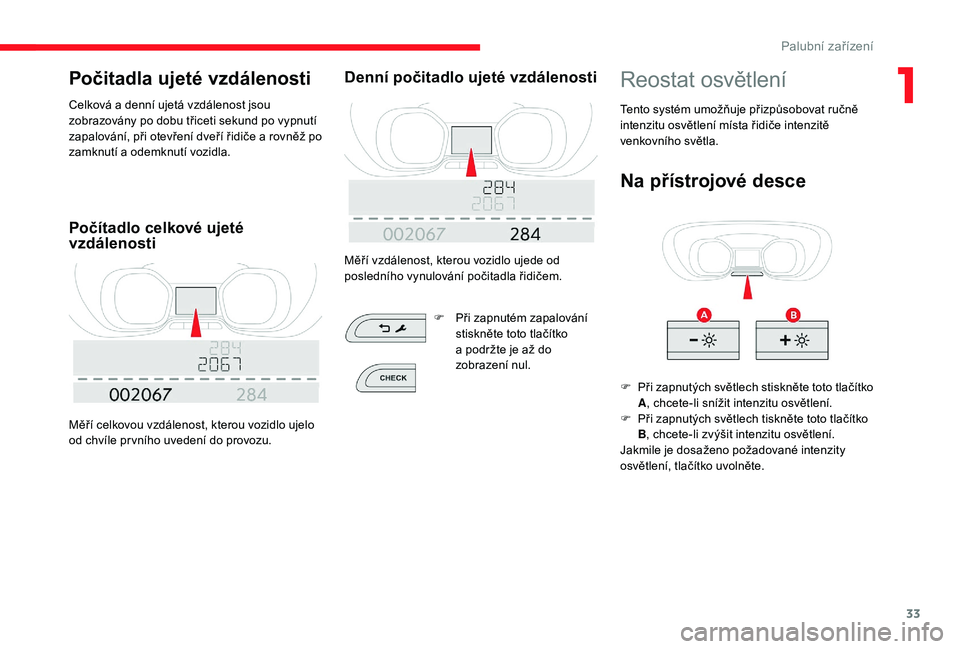

Počitadla ujeté vzdálenosti
Celková a denní ujetá vzdálenost jsou
z obrazovány po dobu třiceti sekund po vypnutí
zapalování, při otevření dveří řidiče a
rovněž po
zamknutí a
odemknutí vozidla.
Počítadlo celkové ujeté
vzdálenosti
Měří celkovou vzdálenost, kterou vozidlo ujelo
od chvíle pr vního uvedení do provozu.
Denní počitadlo ujeté vzdálenosti
Měří vzdálenost, kterou vozidlo ujede od
posledního vynulování počitadla řidičem. F

P
ři zapnutém zapalování
stiskněte toto tlačítko
a podržte je až do
zobrazení nul.
Reostat osvětlení
Na přístrojové desce
F Při zapnutých světlech stiskněte toto tlačítko A, chcete-li snížit intenzitu osvětlení.
F

P
ři zapnutých světlech tiskněte toto tlačítko
B , chcete-li zvýšit intenzitu osvětlení.
Jakmile je dosaženo požadované intenzity
osvětlení, tlačítko uvolněte. Tento systém umožňuje přizpůsobovat ručně
intenzitu osvětlení místa řidiče intenzitě
venkovního světla.
1
Palubní zařízení

34

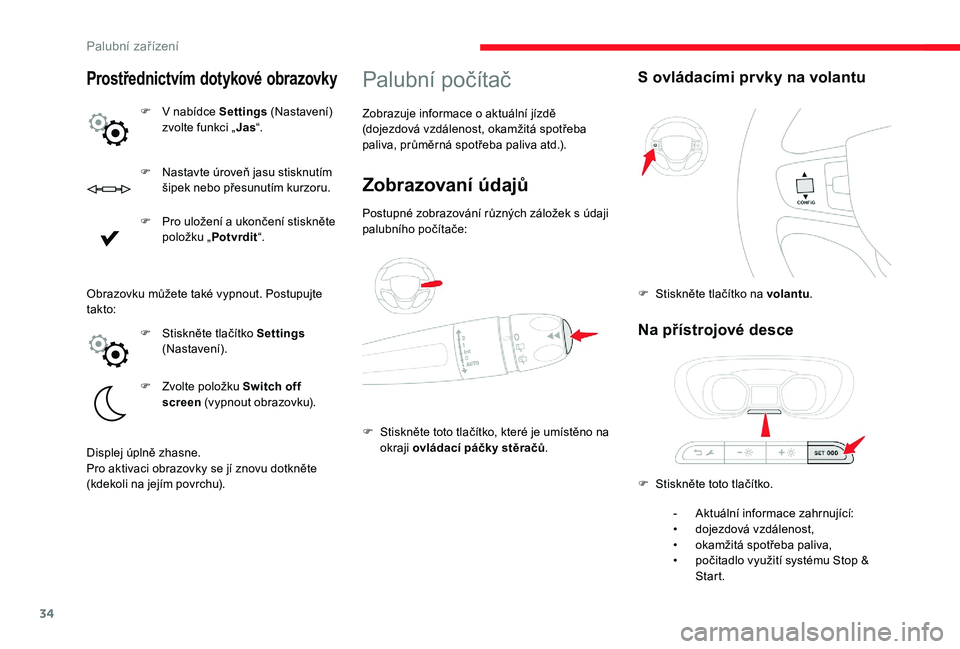

F Nastavte úroveň jasu stisknutím šipek nebo přesunutím kurzoru.
F

P
ro uložení a ukončení stiskněte
položku „ Potvrdit“.
Palubní počítač
Zobrazuje informace o aktuální jízdě
( dojezdová vzdálenost, okamžitá spotřeba
paliva, průměrná spotřeba paliva atd.).
Zobrazovaní údajů
Postupné zobrazování různých záložek s údaji
p alubního počítače:
S ovládacími prvky na volantu
N a přístrojové desce
F Stiskněte toto tlačítko, které je umístěno na okraji ovládací páčky stěračů .F

S
tiskněte tlačítko na volantu
.
F
S
tiskněte toto tlačítko.
Obrazovku můžete také vypnout. Postupujte
takto:
Displej úplně zhasne.
Pro aktivaci obrazovky se jí znovu dotkněte
(kdekoli na jejím povrchu).
F

S

tiskněte tlačítko Settings

(Nastavení).
F

Z

volte položku Switch off
screen (vypnout obrazovku).
-
A
ktuální informace zahrnující:
•

d
ojezdová vzdálenost,
•

o
kamžitá spotřeba paliva,
•

p
očitadlo využití systému Stop &
Start.
Prostřednictvím dotykové obrazovky
F V nabídce Settings (Nastavení)
zvolte funkci „ Jas“.
3DOXEQt]D
t]HQt

35

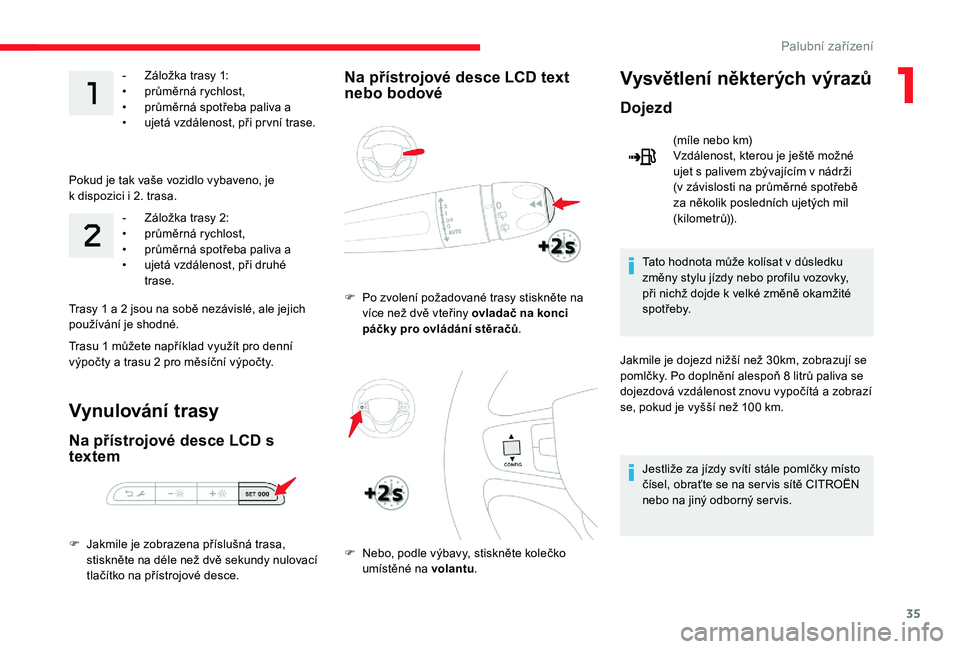

- Záložka trasy 1:
• p růměrná rychlost,
•

p
růměrná spotřeba paliva a
•

u
jetá vzdálenost, při pr vní trase.
Pokud je tak vaše vozidlo vybaveno, je
k

dispozici i 2. trasa.
-

Z
áložka trasy 2:
•

p
růměrná rychlost,
•

p
růměrná spotřeba paliva a
•

u
jetá vzdálenost, při druhé
trase.
Vynulování trasy
Na přístrojové desce LCD s
textem
F Jakmile je zobrazena příslušná trasa, stiskněte na déle než dvě sekundy nulovací
tlačítko na přístrojové desce.
Na přístrojové desce LCD text
nebo bodovéVysvětlení některých výrazů
Dojezd
(míle nebo km)
Vzdálenost, kterou je ještě možné
ujet s palivem zbývajícím v nádrži
(v závislosti na průměrné spotřebě
za několik posledních ujetých mil
(kilometrů)).
Tato hodnota může kolísat v
důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k
velké změně okamžité
s p ot ř e by.
Jakmile je dojezd nižší než 30km, zobrazují se
pomlčky. Po doplnění alespoň 8
litrů paliva se
dojezdová vzdálenost znovu vypočítá a
zobrazí
se, pokud je vyšší než 100
km.
Jestliže za jízdy svítí stále pomlčky místo
čísel, obraťte se na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
F

P

o zvolení požadované trasy stiskněte na
více než dvě vteřiny ovladač na konci
páčky pro ovládání stěračů .
F

N

ebo, podle výbavy, stiskněte kolečko
umístěné na volantu .
Trasy 1 a

2 jsou na sobě nezávislé, ale jejich
používání je shodné.
Trasu 1 můžete například využít pro denní
výpočty a trasu 2 pro měsíční výpočty.
1
Palubní zařízení

36
Okamžitá spotřeba paliva
(km/l, mpg nebo l/100 km)
P očítaná za několik posledních
sekund jízdy.
Tato informace se zobrazuje od rychlosti
30 km/h.
Průměrná spotřeba paliva
(km/l, mpg nebo l/100 km)
H odnota je počítána od posledního
vynulování údajů o trase.
Průměrná rychlost
(míle/h nebo km/h)
Hodnota je počítána od posledního
vynulování údajů o trase.
Ujetá vzdálenost
(míle nebo km)
Hodnota je počítána od posledního
vynulování údajů o trase.
Počitadlo využití systému Stop &
Start
nebo (minuty/sekundy nebo hodiny/minuty)
Pokud je vaše vozidlo vybaveno systémem
Stop & Start, je na počitadlo počítá čas, po
který byl během jízdy aktivován režim STOP.
Počitadlo se vynuluje při každém zapnutí
zapalování.
Nastavení data a času
S audiosystémem
F Stisknutím tlačítka „ 5“ nebo „ 6“ vyberte
nabídku Display configuration
(Konfigurace displeje), poté potvrďte
stisknutím tlačítka OK.
F

S
tiskněte tlačítko MENU
pro vstup do
hlavní nabídky .
F
S
tiskněte tlačítko „
7“ nebo „ 8“ pro zvolení
nabídky „ Personalisation-configuration“
( Osobní nastavení – konfigurace ), poté
potvrďte stisknutím tlačítka OK.
F
S
tisknutím tlačítek „ 5“ nebo „ 6“ a „ 7“ nebo
„ 8 “ nastavte hodnoty data a času, poté
potvrďte stisknutím tlačítka OK.
Palubní zařízení

37

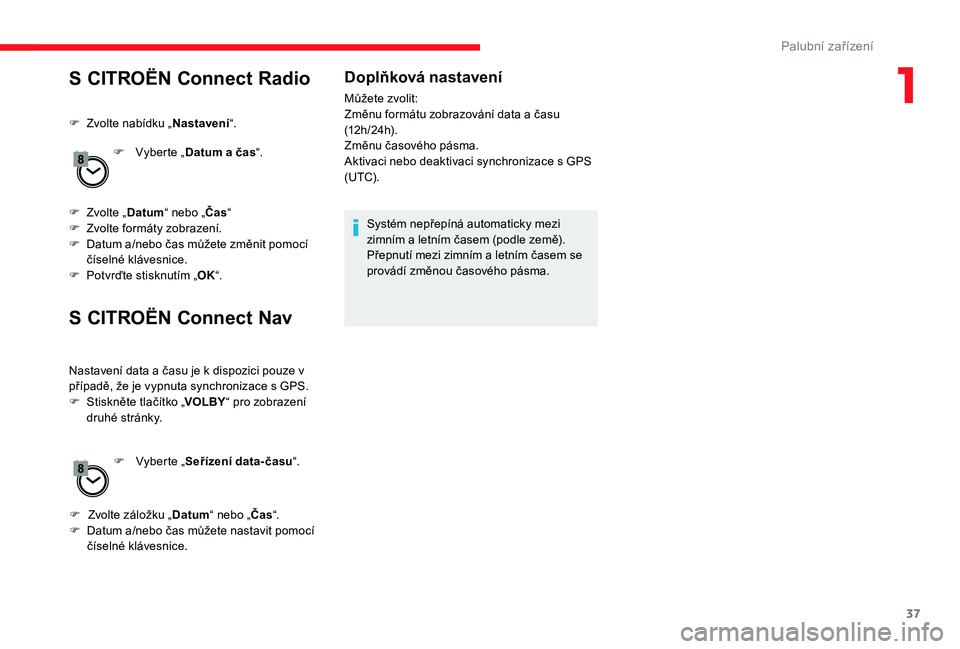

S CITROËN Connect Radio
F Zvolte nabídku „Nastavení“.
F
V
yberte „Datum a čas “.
F

Z
volte „ Datum “ nebo „ Čas“
F

Z
volte formáty zobrazení.
F

D
atum a/nebo čas můžete změnit pomocí
číselné klávesnice.
F

P
otvrďte stisknutím „ OK“.
S CITROËN Connect Nav
Nastavení data a času je k dispozici pouze v
případě, že je vypnuta synchronizace s GPS.
F

S
tiskněte tlačítko „ VOLBY“ pro zobrazení
druhé stránky.
Doplňková nastavení
Můžete zvolit:
Změnu formátu zobrazování data a času
(12 h / 24 h).
Změnu časového pásma.
Aktivaci nebo deaktivaci synchronizace s GPS
(UTC).
Systém nepřepíná automaticky mezi
zimním a letním časem (podle země).
Přepnutí mezi zimním a letním časem se
provádí změnou časového pásma.
F

V

yberte „ Seřízení data-času “.
F

Z

volte záložku „ Datum“ nebo „ Čas“.
F

D

atum a/nebo čas můžete nastavit pomocí
číselné klávesnice.
1
Palubní zařízení

38

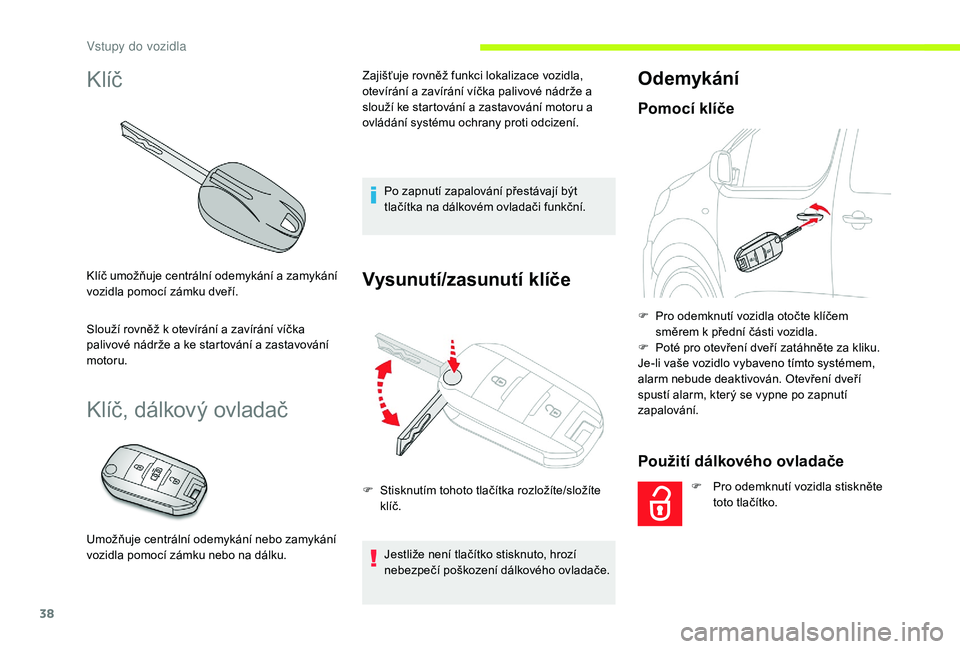

Klíč
Klíč umožňuje centrální odemykání a zamykání
vozidla pomocí zámku dveří.
Slouží rovněž k otevírání a zavírání víčka
palivové nádrže a ke startování a zastavování
motoru.
Klíč, dálkový ovladač
Umožňuje centrální odemykání nebo zamykání
vozidla pomocí zámku nebo na dálku.
Vysunutí/zasunutí klíče
Jestliže není tlačítko stisknuto, hrozí
nebezpečí poškození dálkového ovladače.
Odemykání
Pomocí klíče
F Pro odemknutí vozidla otočte klíčem směrem k přední části vozidla.
F

P
oté pro otevření dveří zatáhněte za kliku.
Je-li vaše vozidlo vybaveno tímto systémem,
alarm nebude deaktivován. Otevření dveří
spustí alarm, který se vypne po zapnutí
zapalování.
Použití dálkového ovladače
F Pro odemknutí vozidla stiskněte toto tlačítko.
F
S
tisknutím tohoto tlačítka rozložíte/složíte
klíč. Po zapnutí zapalování přestávají být
tlačítka na dálkovém ovladači funkční.
Zajišťuje rovněž funkci lokalizace vozidla,
otevírání a zavírání víčka palivové nádrže a
slouží ke startování a zastavování motoru a
ovládání systému ochrany proti odcizení.
V
